1施工图交接与现场核对完善工作

施工图现场核对制度（一）施工图纸会审1、现场监理人员在接到设计文件、资料、施工图纸后必须认真地对各种文件、资料、施工图纸进行核对和复查并作详细的记录，填写施工图审核意见单，同时将复查核对结果报到有关单位解决。

核对和复查的内容有：（1）工程建设强制性标准和初步设计批复意见的执行情况。

（2）是否按验收后的工程地质勘察资料进行设计。

（3）标准图、通用图、参考图选用是否正确。

（4）是否满足运营安全和正常运行要求。

（5）施工图文件编制内容、深度和质量是否达到《铁路基本建设项目预可行性研究、可行性研究和设计文件编制办法》规定和有关规范、规程要求。

（6）工程措施、工点技术措施、施工过渡措施、安全措施、施工组织方案。

（7）防火、节能、环保、水保、消防、建筑抗震、地质灾害防治等方案及措施。

（8）主要工程施工方案、施工过渡措施。

（9）工程数量、设备和材料数量、用地数量，审核拆迁数量，并与初步设计数量进行对比。

（10）施工安全措施。

（11）设计文件的总体性和专业间的衔接。

2、对设计文件和施工图纸要综合、全面、相互核对，线路平面图、纵横断面图以及桥、涵、路基结构等要结合一起查看，特别需要注意以下几点：（1）路基、桥涵等建筑物的设计里程、标高以及方向；（2）道路立交的位置和孔径及净空；（3）结构物的使用功能是否合理。

（4）不同结构物之间、不同设计图纸之间的链接尺寸是否一致。

（二）施工图现场核对优化1、组织：核对优化工作由总监理工程师牵头，专业监理工程师参加进行。

2、核对优化范围（1）桥梁：跨路立交桥，墩台位置设置是否合理，净跨净空是否满足使用要求；跨河桥尤其是变迁性河流地段的桥梁，桥梁是否满足流量要求；特殊地段以桥代路通过的，选择基础类型（含桩长）是否满足《相应地区设计暂规》附属工程设计是否到位。

（2）涵渠：主要是方向、标高、位置能否变动，以确保水流顺畅，力争一涵多用，立交、排洪、灌溉多功能兼顾，避免发生母子涵等。

（3）规模较大的挡护工程：工程范围、基础尺寸、挡墙厚度等。

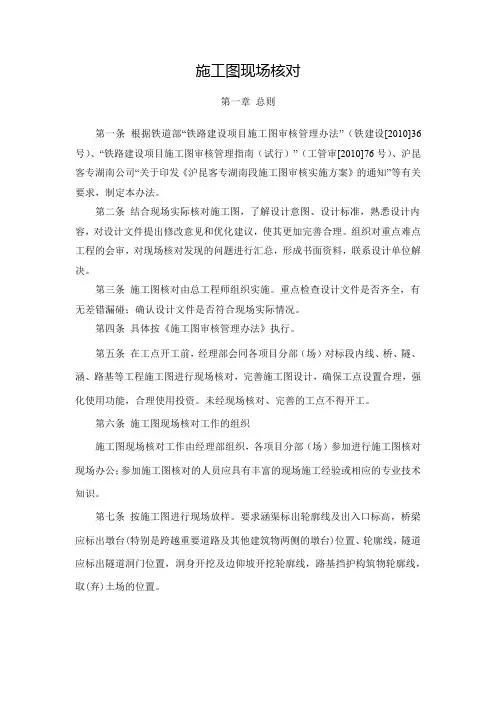

施工图现场核对第一章总则第一条根据铁道部“铁路建设项目施工图审核管理办法”（铁建设[2010]36号）、“铁路建设项目施工图审核管理指南（试行）”（工管审[2010]76号）、沪昆客专湖南公司“关于印发《沪昆客专湖南段施工图审核实施方案》的通知”等有关要求，制定本办法。

第二条结合现场实际核对施工图，了解设计意图、设计标准，熟悉设计内容，对设计文件提出修改意见和优化建议，使其更加完善合理。

组织对重点难点工程的会审，对现场核对发现的问题进行汇总，形成书面资料，联系设计单位解决。

第三条施工图核对由总工程师组织实施。

重点检查设计文件是否齐全，有无差错漏碰；确认设计文件是否符合现场实际情况。

第四条具体按《施工图审核管理办法》执行。

第五条在工点开工前，经理部会同各项目分部（场）对标段内线、桥、隧、涵、路基等工程施工图进行现场核对，完善施工图设计，确保工点设置合理，强化使用功能，合理使用投资。

未经现场核对、完善的工点不得开工。

第六条施工图现场核对工作的组织施工图现场核对工作由经理部组织，各项目分部（场）参加进行施工图核对现场办公；参加施工图核对的人员应具有丰富的现场施工经验或相应的专业技术知识。

第七条按施工图进行现场放样。

要求涵渠标出轮廓线及出入口标高，桥梁应标出墩台(特别是跨越重要道路及其他建筑物两侧的墩台)位置、轮廓线，隧道应标出隧道洞门位置，洞身开挖及边仰坡开挖轮廓线，路基挡护构筑物轮廓线，取(弃)土场的位置。

第二章现场核对目的第八条为提高勘察设计文件质量。

第九条严格控制工程投资。

第十条规范铁路建设项目施工图审核工作。

第三章现场核对技术要求第十一条线路要求（一）专业根据线路平、纵断面和重点工程情况确定现场核对工点后，会同相关专业进行现场核对。

（二）道路改移现场逐一核实需要改移的每条道路，并填写改移道路现场核对表。

重点核实设计遗漏的道路改移，并在平面图上标注设计遗漏的既有道路，及改移的初步方案。

对既有道路的标准、如等级、路面宽度、路面材料及厚度等进行调查。

工程交接验收制度随着建筑行业的不断发展，对工程质量的要求也越来越高。

工程交接验收是控制工程质量的最后一道关口，它不仅关系到工程项目能否顺利投入使用，还涉及到后续的维护责任划分。

因此，建立一套完善的工程交接验收制度显得尤为重要。

以下是一份标准的工程交接验收制度范本，供参考。

一、验收准备1. 工程完工后，施工单位应整理完整的工程档案，包括设计图纸、施工记录、检验报告等相关资料。

2. 施工单位应提前通知监理单位和业主单位，协商确定验收时间。

3. 组成验收小组，通常包括业主代表、设计代表、施工代表、监理工程师等。

二、验收程序1. 验收小组对工程现场进行实地检查，对照设计要求和施工规范，逐项进行核对。

2. 对于发现的问题，应当场指出，并由施工单位提出整改方案。

3. 完成整改后，再次进行检查，直至所有项目符合标准。

4. 验收小组出具初步验收意见，列出存在的问题和整改建议。

三、验收标准1. 工程设计文件及合同规定的技术标准和质量要求。

2. 国家和行业的相关标准、规范。

3. 施工单位提供的质量保证文件和自检报告。

四、验收结果1. 验收合格：验收小组出具工程交接验收证书，明确工程的质保期限和维保责任。

2. 验收不合格：列出不合格项目，要求施工单位限期整改，并重新组织验收。

五、法律效应1. 工程交接验收证书是工程交付使用的法定证明，具有法律效力。

2. 未经验收或验收不合格的工程不得投入使用。

六、附则1. 本制度自发布之日起实施，由监理单位负责解释。

2. 如有特殊情况需要调整验收流程的，应经过业主单位、设计单位和施工单位共同协商确定。

通过上述范本可以看出，工程交接验收制度涵盖了从验收准备到法律效应的全过程，每一环节都旨在确保工程的质量和安全。

在实际操作中，各方应严格按照制度执行，确保每一步的严谨性，以便工程能够顺利交接，为后续的使用和维护打下坚实的基础。

施工图现场核对制度
为加强施工管理，最大限度地纠正和避免因施工图与现场实际不一致造成的损失乃至造成工程隐患，按照业主、监理指示，依据《验标》及《指南》要求，开工前进行施工图现场核对、优化。

未经现场核对优化不准开工。

一、施工图现场核对的目的是为了了解和掌握设计内容、要求，熟悉施工现场环境，优化施工方案；发现并指出设计文件中的差、错、漏项；对于不便于施工的设计内容提出合理的变更意见；对于涉及意图不明确之初提出设计技术交底要求，从而正确地指导施工。

二、施工图现场核对由项目总工或工程部部长主持，项目部、工程队技术人员参加。

必要时由公司总工程师或施工技术科科长主持和对工作。

施工图审核应重点核对构造物平面、立面及断面尺寸，构造物与现场环境的匹配关系，设计说明与设计图及参考图、通用图有无相互矛盾之处，工程计算是否正确、完备等。

三、工程部在核对施工图纸的基础上，对图纸中问题进行汇总，并结合现场施工特点，提出具体变更方案，报业主、设计、监理单位探讨，以达成一致，使问题能够在进场施工前得到最大限度的解决。

四、对隐蔽工程，要随工程的进度及时跟踪，以检查地质、水文情况是否与施工图相符，如发现工程地质、水文情况不符合设计要求，应及时与监理单位、设计单位联系，进行现场复核，确定是否变更及下一步施工方案。

五、附则
本制度自下发之日起正式施行，未及之处按有关要求办理。

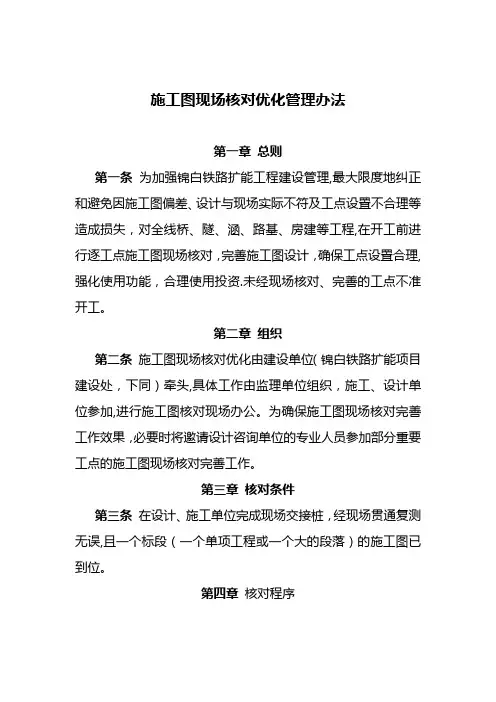

施工图现场核对优化管理办法第一章总则第一条为加强锦白铁路扩能工程建设管理,最大限度地纠正和避免因施工图偏差、设计与现场实际不符及工点设置不合理等造成损失，对全线桥、隧、涵、路基、房建等工程,在开工前进行逐工点施工图现场核对，完善施工图设计，确保工点设置合理,强化使用功能，合理使用投资.未经现场核对、完善的工点不准开工。

第二章组织第二条施工图现场核对优化由建设单位（锦白铁路扩能项目建设处，下同）牵头,具体工作由监理单位组织，施工、设计单位参加,进行施工图核对现场办公。

为确保施工图现场核对完善工作效果，必要时将邀请设计咨询单位的专业人员参加部分重要工点的施工图现场核对完善工作。

第三章核对条件第三条在设计、施工单位完成现场交接桩，经现场贯通复测无误,且一个标段（一个单项工程或一个大的段落）的施工图已到位。

第四章核对程序第四条施工单位根据施工图现场放样，同时放出设计用地界。

要求涵渠标出轮廓线及出入口标高，桥梁应标出墩台(特别是跨越道路及其他建筑物两侧的墩台）位置、轮廓线、标高,隧道应标出洞门位置及明暗洞交接位置，洞身开挖及边仰坡开挖轮廓线，放出挡护构筑物轮廓线，取(弃）土场、弃渣场的位置等,校核路基排水系统的合理性。

现场放样经复核准确无误后通知监理单位现场核对，核对内容详见附表。

第五条监理单位组织相关进行现场核对，逐工点将核对表填写。

监理单位将所有资料汇总,提出需由四方重点核对完善的工点、部位,特别是需进一步完善的隧道洞口位置及防护、桥梁墩台位置及防护、路基挡护及排水系统、设涵渠新增、取消、合并、改孔、方向、标高和功能兼顾、与既有涵渠对应情况及建议、房建位置、标高、需进一步地质补勘的部位等事宜,报建设单位（施工、监理单位有不同意见一并上报)。

第六条建设单位组织设计、监理、施工单位参加，进行现场核对、现场办公。

现场核对时，首先由监理单位现场监理工程师提出对施工图核对完善的建议，施工单位项目总工程师予以确认及提出补充意见，设计单位介绍工点设计意图和设置原则,并对施工、监理单位提出的核对完善方案提出意见，经充分论证后形成现场纪要，涉及变更事宜按规定程序报批.第五章具体要求第七条经现场核对无需完善的工点才能申请开工.已确定需完善的工点按变更设计管理程序办理。

施工图现场核对制度本制度规定了施工图现场核对工作的内容、程序和方法，以确保施工图纸的准确性和完整性，保证施工质量和安全。

本制度适用于公司及所属项目部的施工图现场核对工作。

设计师：负责施工图的绘制和校对，协助项目经理进行现场核对。

项目经理：负责组织施工队伍、材料设备进场，进行现场核对工作。

施工员：负责协助项目经理进行现场核对，发现问题及时报告。

质检员：负责监督检查现场核对工作，发现问题及时报告。

其他相关人员：协助项目经理和施工员进行现场核对工作。

图纸核对内容：施工图纸是否符合国家有关法规、规范和标准要求；是否符合公司技术要求；是否符合现场实际情况等。

核对方法：可以采用以下方法进行核对：a)实地勘察；b)与原设计图纸对比；c)与现场实际情况对比；d)与其他相关图纸对比等。

核对程序：a)由项目经理组织施工员、质检员等相关人员进行现场核对；b)核对完成后填写《施工图现场核对记录表》，记录核对结果和处理意见；c)对核对中发现的问题及时报告，按照公司规定进行处理。

注意事项：a)核对人员应具备相应的专业知识和技能；b)核对时应遵守安全操作规程，确保安全；c)对核对中发现的问题应及时向项目经理汇报，并按照公司规定进行处理。

本制度自发布之日起执行。

如有未尽事宜，由公司解释并制定补充规定。

本制度最终解释权归公司所有。

在工程建设中，施工图设计交底是至关重要的环节。

它旨在确保施工方对设计意图的理解，并明确项目实施过程中的关键点。

通过这一过程，各方可以就设计、施工和质量要求进行明确和共识，以确保项目的顺利进行。

本文将详细讨论施工图现场设计交底的重要性及其相关问题。

施工图现场设计交底，通常由设计师、工程师和施工方参与，是指在施工前对施工图的详细解读和说明。

其主要目的是确保所有参与者对设计理念、细节和技术要求有深入的理解，以避免误解或混淆。

这也是发现和解决潜在问题，优化设计方案的重要机会。

理解设计意图：通过设计交底，施工方可以更好地理解设计师的意图，从而在施工过程中更好地贯彻设计理念。

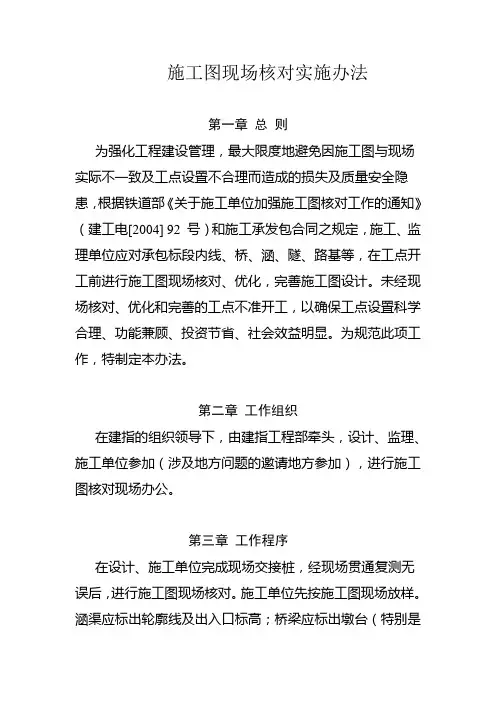

施工图现场核对实施办法第一章总则为强化工程建设管理，最大限度地避免因施工图与现场实际不一致及工点设置不合理而造成的损失及质量安全隐患，根据铁道部《关于施工单位加强施工图核对工作的通知》（建工电[2004] 92 号）和施工承发包合同之规定，施工、监理单位应对承包标段内线、桥、涵、隧、路基等，在工点开工前进行施工图现场核对、优化，完善施工图设计。

未经现场核对、优化和完善的工点不准开工，以确保工点设置科学合理、功能兼顾、投资节省、社会效益明显。

为规范此项工作，特制定本办法。

第二章工作组织在建指的组织领导下，由建指工程部牵头，设计、监理、施工单位参加（涉及地方问题的邀请地方参加），进行施工图核对现场办公。

第三章工作程序在设计、施工单位完成现场交接桩，经现场贯通复测无误后，进行施工图现场核对。

施工单位先按施工图现场放样。

涵渠应标出轮廓线及出入口标高；桥梁应标出墩台（特别是跨越重要道路及其它建筑物两侧墩台）位置、轮廓线；隧道应标出洞门位置及明暗交接位置、洞身开挖及边仰坡开挖轮廓线；路基应标出排水系统，放出挡护构筑物轮廓线，取（弃）场位置等。

现场放样经复核准确无误后通知监理单位。

监理单位会同施工单位对现场进行首轮核对，核对重点为：1、线路：主要指道路改移，与地方既有路网是否协调，是否满足当地群众生活、生产需要；与立交桥（涵）是否协调、是否可绕道减少立交（见附件1）。

2、路基：基底处理方案是否合理；排水系统是否完善；集中挡护工点设置是否合理，有无增减，高度、长度与地形是否吻合。

取、弃土场的位置是否需要调整。

有无顺层病害，是否对堑顶、坡脚构建物有影响（见附件2）。

3、桥梁：桥台位置、孔跨布置是否合理，跨越主要道路的净空是否足够（见附件3）。

4、涵洞：位置、方向、标高设置是否合理，出入口与既有沟槽连接是否顺畅，工点是否增减，孔径是否扩缩，水保、环保评价，交通、排洪功能是否兼顾（见附件4）。

5、隧道：洞门位置及形式、明暗交接位置是否需变化，洞外截排水系统是否完善，碴场可否少占耕地（见附件5）。

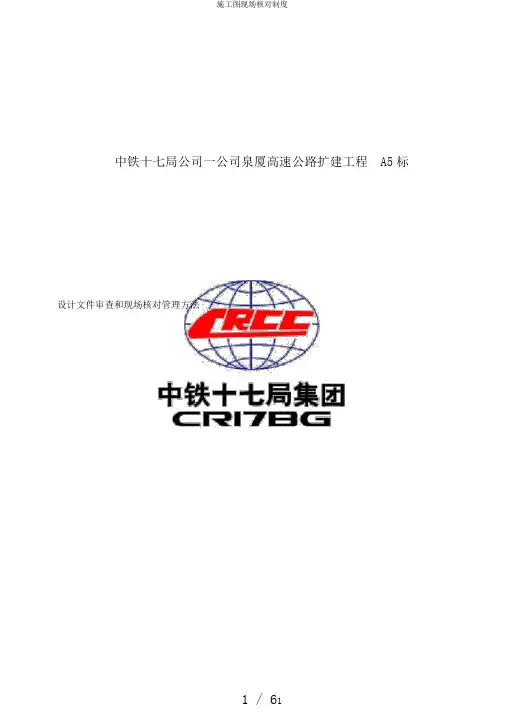

中铁十七局公司一公司泉厦高速公路扩建工程A5标设计文件审查和现场核对管理方法编制：审查：赞同：日期：二00八年三月二十天设计文件审查和现场核对管理方法为加强泉厦高速公路扩建工程A5标段工程项目施工技术管理，建立科学的吻合现场本质的技术工作程序，让项目部管理目标实现。

现依照公司公司《施工技术管理方法》、《科技管理方法》及项目部的有关规定，结合泉厦高速公路扩建工程A5标段工程的本质情况，特拟定本方法。

一、设计文件审查和现场核对是基本建设程序中的重要环节，是严肃、认真、重要的技术工作。

设计文件审查的目的是熟悉设计内容，认识设计妄图，明确技术标准和施工工艺。

对图纸中存在的差错、设计不明确问题和与现场不符之处，及时与设计单位协商优化设计，使其更加完满合理，以便更好的组织施工。

二、设计文件审查及现场核对组织分工1、现场核对由项目部总工程师负责组织，各工点技术负责人详尽推行，做好现场记录，及时汇总，形成优化设计报告。

2、项目总工程师负责组织项目业务部门及各工点技术人员对设计文件进行审查，并形成图纸会审记录。

三、审查施工设计文件及现场核对的内容1、对所到图纸资料进行清点并及时造册登记。

2、审查设计文件内容可否有遗漏，可否吻合技术标准、规范（程），设计说明及有关协讲和纪若是否齐全。

3、设计可否吻合就地取材、就近取材的原则，设计方案、技术措施可否满足质量要求，对设计介绍的施工方案，进行充分谈论，补充完满。

4、有无特别资料（包括新资料）要求，其品种、规格、数量、来源可否满足施工需要。

5、路基、构造物或构造物构造安装之间有无重要矛盾矛盾。

6、图纸及说明可否齐全、清楚、明确，图纸中构造尺寸、坐标、标高、工程数量、资料等有无差错。

7、列出所需的标准图、定型图、通用图的图名、图号及数量，并及时复印或购买配齐。

四、现场核对的内容1、线路平、纵、横断面图，沿线地质不良地段的特别办理，构造物整体部署及其构造形式，防范及导流设施可否合理。

工程项目施工图工程量与现场核对制度工程数量的增加或减少与工程项目所用工、料、机、运费的多少是成正比的。

为控制好项目部工程数量，保证责任成本管理工作的顺利进行，结合集团公司具体情况，特制订本制度。

第一章总则第一条工程数量是根据施工图纸计算出来或在施工过程中按变更后的设计方案所完成的实物工程量。

第二章职责及签认第二条项目总工程师是工程数量控制的主要领导，负责审定工程量节超工作，避免“对外少计量，对内多计量”；负责审核工程量台账，控制工程总量。

第三条施工技术部部长是工程数量控制的主要负责人，负责工程数量的控制，填写工程数量台账。

第四条工程技术干部主要监督工程项目是否按技术交底施工；合理节超的工程量要及时收回，并上报施工技术部部长。

第五条安质环保部长要对工程数量节超作出安全、质量、环保方面的判断；与施工技术部部长一道配合总工程师做好工程数量节超审定工作。

第六条测量队队长保证测量放样正确，避免因测量放样失误造成工程量流失。

第七条实验室主任保障现场试验工作，避免因试验配合比不合理等造成成本流失。

第八条项目计量工程师喜爱计价时对工程数量进行复核。

第九条以上各岗位实行责任制签字办法。

第三章工程量现场核对第十条在项目上场拿到施工设计图纸后，首先要到现场踏勘、测量，根据现场实际情况在充分熟悉有关规范、标准的前提下由总工程师组织有关人员对所有工程量进行审核。

第十一条施工设计图工程量对内外工程队实行保密，如需要复印图纸把工程量部分保留，原图纸工程量不能给施工队，工程队计量应以技术交底进行现场审核的实际施工工程量为准，实际工程量不能确定的，可只定单价不定量。

第十二条对于工程量确定的项目，由测量、实验、技术、质检人员在确认满足结构尺寸、质量检验合格要求后，按程序计量。

第十三条对合同外的台班、人工、增加工程量及未定工程量要按规定程序签认，实行集体研究和确认制度。

即：合同外的台班、人工，要由派遣人及主管领导签字，增加的工程量和未定工程量要由项目经理或总工程师带队、各部门相关人员参加，现场签字确认后方可计量。

施工图现场核对制度第一章目的第一条目的主要是核对设计文件、招（投）标文件，了解施工条件，为改善设计，编制施工组织设计（包括质量计划）与施工成本预算，组织施工队伍安摊设点等提供基础资料，做好危险源的识别和影响环境因素的评价。

内容包括施工现场调查和图纸核对工作。

第二条职责与分工（1）工程技术部负责对参与施工调查业务部门的组织工作，负责各工点的工程概况，施工条件，重点工程附近的情况等的调查，负责编写施工调查报告；对重、难点工程提出施工方案。

（2）安质部参与工程部门的调查，重点负责对各工点危险源辩识、风险评价和风险控制策划以及环保工作的规划与实施。

第三条施工调查内容、程序、时间（1）自然条件调查1）地质情况调查，当地环境保护的要求，确定不良地质分布以及对工程的影响。

2）气象、水文情况及其特点。

3）地方防疫、医疗卫生设备和民族风俗习惯。

4）生产、生活用水条件，砂、石、水泥、钢材等主要物资的来源和供应能力。

5）绿化迁移、管线改迁和交通疏解情况。

（2）技术经济调查1）地方建筑材料的情况，确定材质及供应能力。

2）当地交通运输情况，既有铁路、公路以及水运等。

3）地方电力供应能力，邮电、通信等设施情况。

4）大临设施的设置条件、地点、数量以及运输便道情况，施工队伍的驻地安排。

5）当地可利用的人力资源、房屋以及机械设备等。

第四条工调查审批、存档、考核（1）施工调查完毕后，根据施工调查结果及时写出施工调查报告并上报项目公司。

主要内容应包括：1）各工区工程概况和主要工程数量，本段重点、难点以及地质特点，施工的主要有利条件和困难因素，重点、难点工程施工方案和措施。

2）概略地说明与施工有关的既有交通运输情况，全线贯通及分段联通的主要运输道路方案选择意见。

3）主要工程材料供应方案，结合料源，考虑外来料如何进入施工地段，列表说明产地、产量、质量、开采条件及运输方法、缺料地段解决措施意见。

说明生活物资供应的安排意见。

4）说明沿线电源工程及生活用水水源情况，并提出缺水地段应采取的措施和施工供电、施工通信安排意见。

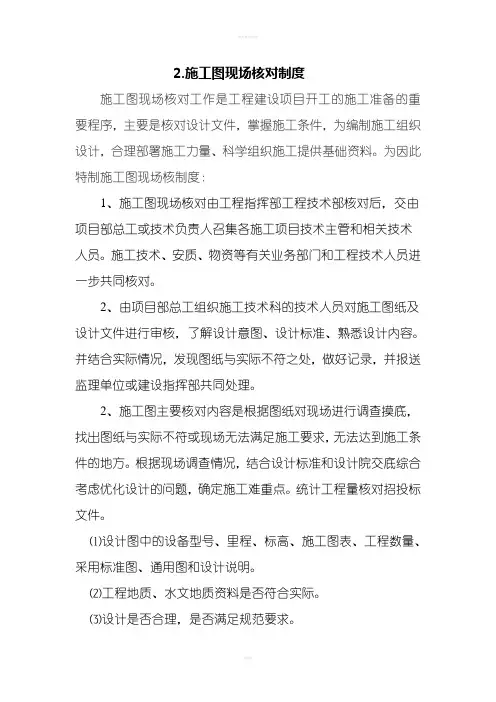

2.施工图现场核对制度施工图现场核对工作是工程建设项目开工的施工准备的重要程序，主要是核对设计文件，掌握施工条件，为编制施工组织设计，合理部署施工力量、科学组织施工提供基础资料。

为因此特制施工图现场核制度：1、施工图现场核对由工程指挥部工程技术部核对后，交由项目部总工或技术负责人召集各施工项目技术主管和相关技术人员。

施工技术、安质、物资等有关业务部门和工程技术人员进一步共同核对。

2、由项目部总工组织施工技术科的技术人员对施工图纸及设计文件进行审核，了解设计意图、设计标准、熟悉设计内容。

并结合实际情况，发现图纸与实际不符之处，做好记录，并报送监理单位或建设指挥部共同处理。

2、施工图主要核对内容是根据图纸对现场进行调查摸底，找出图纸与实际不符或现场无法满足施工要求，无法达到施工条件的地方。

根据现场调查情况，结合设计标准和设计院交底综合考虑优化设计的问题，确定施工难重点。

统计工程量核对招投标文件。

⑴设计图中的设备型号、里程、标高、施工图表、工程数量、采用标准图、通用图和设计说明。

⑵工程地质、水文地质资料是否符合实际。

⑶设计是否合理，是否满足规范要求。

⑷施工组织设计方案和主要技术措施是否合理等。

⑸施工图现场核对，首先按施工图进行测量打点，标出信号设备位置及电缆径路位置。

3、施工图核对时间在项目部收到施工图之后，工程开工之前。

4、责任与分工：项目部生产副经理会同项目队总工、技术部长、主管工程师、技术人员分别进行施工图现场核对。

并做好核对记录。

5、核对程序：⑴项目部根据核对的设计文件，进行现场打点，经复核确认无误后，通知监理单位。

收集资料：线路情况和设计资料，线路情况包括地下光（电）缆埋设情况，土质情况等；找出图纸上的错漏及无法明确图纸设计意图的疑点并记录；现场测量，形成测量记录；找出施工中的难重点，并记录，编制施工方案；统计复核工程量，根据各专业不同汇总分类，形成图纸审核记录。

⑵将审核记录报送监理单位或建设指挥部，由建设指挥部组织监理单位、设计单位、施工单位对设计文件共同会审，由设计院进行答复。

施工图现场核对制度
第一章职责与分工
第一条项目总工程师为本制度的主管领导。

第二条项目工管部为本制度的主管部门，负责组织落实施工技术检查的内容、标准、程序及实施。

第三条项目安质部、物机部、办公室为本制度的配合部门，负责本部门职责范围内的施工技术检查工作。

第二章管理的内容
第四条现场核对主要内容：
1、隧道、桥涵、路基主体工程
主要核对地基地质情况、排水系统、周围建筑物及各类管线情况等，内容是工程地点、是否受动迁因素影响、基坑开挖支护方案是否合理、起重吊装设备使用等情况。

2、路基附属工程
主要是结合现场地形地质条件，核对附属工程位置，内容是施工是否受动迁因素影响、施工工序是否可以合理调整等。

第三章施工图核对程序
第五条项目经理部接到设计文件后，由总工程师负责组织项目经理部工管部，首先进行施工图现场核对；同时在现场核对的基础上，对设计文件中的细部结构尺寸、工程数量、纵坡坡率、地质勘探等情况进行复核。

第六条项目经理部将图纸核对、优化及其他有关情况汇总并形成图纸审核意见后，及时以书面形式报监理单位及建设指挥部工管部。

第四章施工图核对形成的各种附表
附表1：隧道、桥涵、路基主体工程设计现场核对表
附表2：路基附属工程设计现场核对表
第五章附则
第八条本制度由工程管理部负责解释。

第九条本制度自发布之日起施行。

附表1：
隧道、桥涵、路基主体工程设计现场核对表
设计单位建设单位：
附表2：
路基附属工程设计现场核对表
设计单位：建设单位：。

施工图现场核对制度为使XX集团XX铁路XXXX－X标工程建设顺利进行，规范施工图现场核对工作，特制定本制度。

1、各项目部为施工图现场核对组织单位，由各项目部技术负责人主持。

参加人员包括项目部经理、技术负责人、部门主管及相关技术人员。

2、审核范围包括设计单位提供的施工图、测量资料、技术交底以及其它技术资料；审核依据：设计规范、批准的设计原则，现场地形、地貌，投标文件涉及的标准、规程、文件等。

3、职责：⑴各项目部总工程师负责组织审核，专业人员按专业、单位工程或分项工程一一进行核对，项目部对重要地形地貌进行测绘形成测绘书面资料。

⑵核对的结果形成书面记录，由各项目部负责填写，总工程师签字并加盖项目部印章后书面报集团公司指挥部工程部。

⑶集团公司指挥部工程部在接到各项目部的核对记录后，进行初步审核，并报告指挥部总工程师，共同进行审核。

指挥部工程部负责形成施工图核对建议，报监理单位。

⑷工程部及各项目部负责追踪意见反馈结果。

⑸指挥部总工程师牵头负责施工图会审工作。

4、施工图现场核对工作程序⑴收到施工图后，由专人进行登记管理，同时送技术负责人签署意见，原则上收图登记24小时内，须组织施工图现场核对工作，核对意见5天内报指挥部工程部。

⑵项目技术负责人或工程部长根据施工图涉及的专业、核图工作量的大小等，确定参加核对工作的具体人员。

⑶进行现场及室内核对。

⑷将存在的问题或优化设计内容、建议形成书面“施工图现场核对记录”。

⑸项目总工程师或委托工程部长一一审核签署意见，加盖项目部印章后报集团公司指挥部工程部。

⑹指挥部工程部根据各项目部意见，再次组织会审，报总工程师批准后，形成施工图核对建议，报项目监理机构。

⑺指挥部工程部和各项目部负责追踪意见反馈结果。

5、施工图审核内容⑴根据现场实地勘查的地形、地貌及水文地质是否符合实际，能否满足需要。

⑵对结构物平面布置，纵横断面等进行核对，相邻建筑物间布置进行核对。

⑶对照技术标准、设计规范、设计鉴定说明等对设计参数、结构尺寸、施工图表、工程数量、采用标准图、通用图和设计说明等进行核对。

施工图现场核对制度第一条施工图现场核对工作由总监理工程师牵头组织专业监理工程师参加。

第二条核对的范围和内容1.路基工程：平面位置、高程位置、断面尺寸、边坡系数设计是否合理；特殊路基地基处理的方案、措施和范围是否合理；附属工程设计是否到位。

2.桥梁工程：平面位置、高程位置和相邻线路是否正确衔接；墩台位置的设置是否合理；孔跨和净空是否满足流量和使用要求；基础选型是否合理；附属工程设计是否到位。

3.涵渠工程：平面位置、高程位置和方向是否与实地地形地貌相吻合；结构形式和基础类型是否能满足功能要求；进出口水流是否顺畅；是否兼顾相邻路基排水。

4.挡护工程：平面位置、高程位置是否正确；起、讫里程和高度是否与实地地形地貌相符；基础尺寸、结构类型、挡墙厚度和坡度是否能满足功能要求。

5.取（弃）土场：位置和范围是否合理；填料是否合格（通过土工试验确定）；是否符合环保和水保的要求。

第三条核对的要求1.总监理工程师应会同有关单位对每个工点进行认真的现场核对优化，严禁走过场。

2.现场核对过程中，总监理工程师应充分征询各方意见，力争将施工图设计中可能存在的差、错、漏消灭在开工之前。

3.每次现场核对，专业监理工程师均应详细记录工点名称、核对优化时间、有关各方参加人员、优化结论及某方的保留意见等。

4.监理分站长、专业监理工程师和驻地监理工程师应参与相关工点的施工图现场核对工作。

5.施工图现场核对中，在保证工程功能完善、使用合理的前提下，对导致投资增加的变更设计应从严掌握并报业主批准。

第四条施工图现场核对的实施1.施工单位接到施工图或施工资料后，在审核后进行施工放样，并在自检无误后以书面形式报请监理部及时核对优化。

2.对于一般工点，总监理工程师接到报告后，应会同设计单位、施工单位进行现场核对。

确认无误后，填写施工图现场核对优化单，并批准按施工图施工。

3.对于大型控制性工程、疑难工点和具备优化条件的工点，总监理工程师接到报告后，应邀请建设和设计单位参加，进行四方共同现场优化会勘。

建筑工程施工图现场核对制度建筑工程施工图现场核对制度是在建筑工程施工图设计阶段完成后，在施工现场对施工图进行核对的制度。

该制度的目的是为了保证工程的质量和安全，减少施工过程中的错误和问题。

制度执行的意义建筑工程施工图现场核对制度是处于施工过程的质量管理形式，制度的执行意义在于：•确认施工图的正确性•预防施工过程中的错误和不必要的修正•优化施工进度•提高工程的安全性和质量工程施工图的相关要求工程施工图是建筑工程施工的技术文件，其应满足以下几点要求：•规范性强，要符合国家和行业标准。

•易于理解和操作，能够被工程施工人员和相关技术人员理解和操作。

•详细清晰，将工程施工所需的关键信息清明地体现出来。

•真实可靠，完全反映设计要求和工程实际情况。

建筑工程施工图现场核对制度建立的必要性随着建筑工程的迅速发展，建筑工程的质量和安全问题逐渐引起人们的关注。

在实践中，施工图存在不准确、错误等问题，而检查施工图的机制缺乏完备性和严谨性。

建立建筑工程施工图现场核对制度已成为保障建筑工程质量和安全的必要手段。

建筑工程施工图现场核对制度应该包含以下几个方面：1.明确核对程序建筑工程施工图现场核对制度应该明确核对程序的具体步骤和流程，以确保程序的规范性和严谨性。

核对程序应该包括施工图的订购和收集、核对施工图的各项指标、核对结果的记录和处理等。

2.制定核对标准建筑工程施工图现场核对制度应该制定核对施工图时的标准，以明确各项指标的合理性和正确性。

制定核对标准应考虑施工图的项目特点、设计标准和施工规范等。

3.设定核对时间建筑工程施工图现场核对制度应该规定核对时间，尽早地发现施工图的错误或漏洞，防止对工程施工造成影响和损失。

4.确定核对人员建筑工程施工图现场核对制度应该明确核对人员，要求核对人员具有较高的技术水平和专业素养。

核对任务由项目负责人统筹协调，核对人员由负责人指派和组成核对小组。

5.确定核对记录和处理方式建筑工程施工图现场核对制度应该确定核对记录和处理方式。
