DS18B20单总线温度采集实验一、实验目的1. 熟悉Keil IDE uVision集成开发环境软件的使用方法。
2. 学习DS18B20 单总线温度传感器的使用。
二、实验内容DS18B20 为单总线12 位（二进制）温度读数。
内部有64 位唯一的ID 编码。
工作电压从 3.0~5.5V。
测量温度范围从-55℃~125℃。
高位±0.0625℃分辨率。
三、实验要求1. 数码管显示温度数据，显示百、十、个位并保留一位小数。
2. 画出程序流程图，并独立编写C51程序。
3. 做好实验前预习，完成proteus仿真和实物搭建。
四、实验硬件电路及芯片特性DS18B20 内部框图：温度寄存器格式：DSl8B20 工作过程中的协议如下:初始化ROM 操作命令存储器操作命令处理数据初始化：单总线上的所有处理均从初始化开始。
单片机将总线拉低至少480μs 然后释放总线，DS18B20 检测到上升沿后在等待15～60μs 后拉低总线，说明器件存在。
拉低持续时间为60～240μs。
读写时序：推荐的读时序：DS18B20 的核心功能是直接数字温度传感器。
温度传感器可以配置成9、10、11 和12 位方式。
相应的精度分别为：0.5℃、0.25℃, 0.125℃和0.0625℃。
默认的分辨率为12 位。
DS18B20 在空闲低功耗状态下加电（寄生电源工作方式）。
主机必须发出Convert T [44h]命令使其对测量温度进行A-D 转换。
接下来进行采集转换，结果存于两字节高速温度寄存器并返回到空闲低功耗状态。
如果DS18B20 在外部VDD 供电方式下，单片机可以在发出Convert T 命令并总线为1 时（总线为0 表示正在转换）发出“read time slots”命令。
温度分辩率配置：五、实验步骤1. 在Keil IDE u Vision集成开发环境下建立工程文件，编辑源文件、编译、链接并生成目标文件，仿真调试验证结果。
本程序为ds18b20的多路温度采集程序，是我自己参考其他程序后改写而成，可显示4路正负温度值，并有上下限温度报警（声音、灯光报警）。
亲测，更改端口即可使用。
（主要器件：51单片机，ds18b20，lcd显示器）附有proteus仿真图，及序列号采集程序/****上限62度下限-20度****/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit ds=P1^1;sbit rs=P1^4;sbit e=P1^6;sbit sp=P1^0;sbit d1=P1^2;sbit d2=P1^3;ucharlcdrom[4][8]={{0x28,0x30,0xc5,0xb8,0x00,0x00,0x00,0x8e} ,{0x28,0x31,0xc5,0xb8,0x00,0x00,0x00,0xb9},{0x28,0x32,0xc5,0xb8,0x00,0x00,0x00,0xe0},{0x28,0x33,0xc5,0xb8,0x00,0x00,0x00,0xd7}};unsigned char code table0[]={"TEMPERARTURE:U "}; unsigned char code table1[]={"0123456789ABCDEF"};int f[4];int tvalue;float ftvalue;uint warnl=320;uint warnh=992;/****lcd程序****/void delayms(uint ms)//延时{uint i,j;for(i=ms;i>0;i--)for(j=110;j>0;j--);}void wrcom(uchar com)//写指令{delayms(1);rs=0;P3=com;delayms(1);e=1;delayms(1);e=0;}void wrdat(uchar dat)//写数据{rs=1;e=0;P3=dat;delayms(5);e=1;delayms(5);e=0;}void lcdinit()//初始化lcd {delayms(15);wrcom(0x38);delayms(5);wrcom(0x0c);delayms(5);wrcom(0x06);delayms(5);wrcom(0x01);delayms(5); }void display(uchar *p)//显示{while(*p!='\0'){wrdat(*p);p++;delayms(1);}}displayinit()//初始化显示{lcdinit();wrcom(0x80);display(table0);}/****ds18b20程序****/ void dsrst()//ds18b20复位{uint i;ds=0;i=103;while(i>0)i--;ds=1;i=4;while(i>0)i--;}bit dsrd0()//读一位数据{uint i;bit dat;ds=0;i++;ds=1;i++;i++;dat=ds;i=8;while(i>0)i--;return(dat);}uchar dsrd()//读1个字节数据{uchar i,j,dat;dat=0;for(i=8;i>0;i--){j=dsrd0();dat=(j<<7)|(dat>>1);}return(dat);}void dswr(uchar dat)//写数据{uint i;uchar j;bit testb;for(j=8;j>0;j--){testb=dat&0x01;dat=dat>>1;if(testb){ds=0;i++;i++;ds=1;i=8;while(i>0)i--;}else{ds=0;i=8;while(i>0)i--;ds=1;i++;i++;}}}void tmstart()//初始化ds18b20{sp=1;d1=1;d2=1;dsrst();delayms(1);dswr(0xcc);dswr(0x44);}void read_dealtemp()//读取并处理温度{uchar i,j,t;uchar a,b;for(j=0;j<4;j++){dsrst();delayms(1);dswr(0x55);for(i=0;i<8;i++){dswr(lcdrom[j][i]);//发送64位序列号}dswr(0xbe);a=dsrd();b=dsrd();tvalue=b;tvalue<<=8;tvalue=tvalue|a;if(tvalue<0){d1=1;tvalue=~tvalue+1;wrcom(0xc0);wrdat(0x2d);if(tvalue>warnl){d2=0;sp=0;}else{d2=1;sp=1;}}else{d2=1;wrcom(0xc0);wrdat(' ');if(tvalue>warnh){d1=0;sp=0;}else{d1=1;sp=1;}}if(j==0){wrcom(0x8e); wrdat('2');}if(j==1){wrcom(0x8e);wrdat('3');}if(j==2){wrcom(0x8e);wrdat('4');}if(j==3){wrcom(0x8e);wrdat('5');}ftvalue=tvalue*0.0625;tvalue=ftvalue*10+0.5;ftvalue=ftvalue+0.05;f[j]=tvalue;//温度扩大十倍，精确到一位小数tvalue=f[j];t=tvalue/1000;wrcom(0x80+0x41);wrdat(table1[t]);//显示百位t=tvalue%1000/100;wrdat(table1[t]);//显示十位t=tvalue%100/10;wrdat(table1[t]);//显示个位wrdat(0x2e); //显示小数点儿t=tvalue%10/1;wrdat(table1[t]);//显示小数位delayms(5000);}}/****主函数****/void main(){d1=1;d2=1;sp=1;displayinit();//初始化显示while(1){tmstart();//初始化read_dealtemp();//读取温度}}/****序列号读取程序****/#include <reg52.h>#define uchar unsigned char#define uint unsigned intsbit DQ = P1^1; //温度传感器信号线sbit rs = P1^4; //LCD数据/命令选择端(H/L)位声明sbit lcden = P1^6; //LCD使能信号端位声明void delay(uint z); //延时函数void DS18B20_Reset(void); //DQ18B20复位，初始化函数bit DS18B20_Readbit(void); //读1位数据函数uchar DS18B20_ReadByte(void); //读1个字节数据函数void DS18B20_WriteByte(uchar dat); //向DQ18B20写一个字节数据函数void LCD_WriteCom(uchar com); //1602液晶命令写入函数void LCD_WriteData(uchar dat); //1602液晶数据写入函数void LCD_Init();//LCD初始化函数void Display18B20Rom(char Rom); //显示18B20序列号函数/**********************************************//* 主函数*//**********************************************/void main(){ uchar a,b,c,d,e,f,g,h;LCD_Init();DS18B20_Reset();delay(1);DS18B20_WriteByte(0x33);delay(1);a = DS18B20_ReadByte();b = DS18B20_ReadByte();c = DS18B20_ReadByte();d = DS18B20_ReadByte();e = DS18B20_ReadByte();f = DS18B20_ReadByte();g = DS18B20_ReadByte();h = DS18B20_ReadByte();LCD_WriteCom(0x80+0x40);Display18B20Rom(h);Display18B20Rom(g);Display18B20Rom(f);Display18B20Rom(e);Display18B20Rom(d);Display18B20Rom(c);Display18B20Rom(b);Display18B20Rom(a);while(1);}/***************************************************//* 延时函数:void delay() *//* 功能：延时函数*//***************************************************/void delay(uint z)//延时函数{uint x,y;for( x = z; x > 0; x-- )for( y = 110; y > 0; y-- );}/***************************************************//* DS18B20函数:void DS18B20_Reset() *//* 功能：复位18B20 *//***************************************************/void DS18B20_Reset(void)//DQ18B20复位，初始化函数{uint i;DQ = 0;i = 103;while( i > 0 ) i--;DQ = 1;i = 4;while( i > 0 ) i--;}/***************************************************//* DS18B20函数:void DS18B20_Readbit() *//* 功能：读1个字节数据函数*//***************************************************/bit DS18B20_Readbit(void) //读1位数据函数{uint i;bit dat;DQ = 0;i++; //i++起延时作用DQ = 1;i++;i++;dat = DQ;i = 8;while( i > 0 )i--;return( dat );}/***************************************************//* DS18B20函数:void DS18B20_ReadByte() *//* 功能：读1个字节数据函数*//***************************************************/uchar DS18B20_ReadByte(void) //读1个字节数据函数{uchar i,j,dat;dat = 0;for( i = 1; i <= 8; i++ ){j = DS18B20_Readbit();dat = ( j << 7 ) | ( dat >> 1 );}return(dat);}/***************************************************//* DS18B20函数:void DS18B20_WriteByte() *//* 功能：向DQ18B20写一个字节数据函数*//***************************************************/void DS18B20_WriteByte(uchar dat) //向DQ18B20写一个字节数据函数{uint i;uchar j;bit testb;for( j=1; j<=8; j++){testb = dat&0x01;dat= dat>>1;if(testb) //写1{DQ = 0;i++;i++;DQ = 1;i = 8;while(i>0)i--; }else{DQ = 0; //写0 i = 8;while(i>0)i--; DQ = 1;i++;i++;}}}/* LCD函数:void LCD_WriteCom() *//* 功能：向LCD写入命令*//***********************************************/void LCD_WriteCom(uchar com){rs = 0;P3= com;delay(5);lcden = 0;delay(5);lcden = 1;delay(5);lcden = 0;}/***********************************************//* LCD函数:void LCD_WriteData(uchar dat) *//* 功能：向LCD写入数据*/void LCD_WriteData(uchar dat){rs = 1; //选择LCD为写入数据状态lcden = 0;P3= dat; //将待写入数据放到总线上delay(5);lcden = 1; //给LCD使能端一个脉冲delay(5); //信号将之前放到总线上lcden = 0; //的数据写入LCDdelay(5);}/***********************************************//* LCD函数:void LCD_Init() *//* 功能：初始化LCD，设定LCD的初始状态*/void LCD_Init(){LCD_WriteCom(0x38); //LCD显示模式设定delay(15);LCD_WriteCom(0x08); //关闭LCD显示delay(3);LCD_WriteCom(0x01); //LCD显示清屏delay(3);LCD_WriteCom(0x06); //设定光标地址指针为自动加1delay(3);LCD_WriteCom(0x0c); //打开LCD显示，但不显示光标}/**********************************************//* *//* 显示18B20序列号*//* *//**********************************************/void Display18B20Rom(char Rom){uchar h,l;l = Rom & 0x0f; //取低4位h = Rom & 0xf0; //取高4位h >>= 4;if( ( h >= 0x00 )&&( h <= 0x09 ) )LCD_WriteData(h+0x30);//取ASCII码elseLCD_WriteData(h+0x37);//取ASCII码if( ( l >= 0x00 )&&( l <= 0x09 ) )LCD_WriteData(l+0x30);//取ASCII码elseLCD_WriteData(l+0x37);//取ASCII码}。
这个是我自己制作的51单片机板上的DS18B20温度采集和显示程序，你如果有现成的51板稍微修改一下可以用，在我这里是可以用没问题的。
环境是KEIL。
我这个51板也完全符合你的要求。
#pragma db code#include<AT89X52.H>//#include "reg52.h"#include "INTRINS.H"// 此实验是使用18B20检测温度，然后在数码管上显示#define uchar unsigned char#define uint unsigned int#define BUSY1 (DQ1==0)sbit LED_0=P1^0;sbit LED_1=P1^1;sbit LED_2=P1^2;sbit LED_3=P1^3;sbit DQ1=P1^6;//void delay(uint x);void display(unsigned char d1,unsigned char d2,unsigned char d3,unsigned char d4);void ds_reset_1(void);void wr_ds18_1(char dat);void time_delay(unsigned char time);int get_temp_1(void);void delay(unsigned int x);void read_ROM(void);int get_temp_d(void);/*=====0-9=====A-G=====*/uchar a[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0x86,0x8e,0x82}; unsigned char ResultSignal;int ResultTemperatureLH,ResultT emperatureLL,ResultTemperatureH; unsigned char ROM[8];unsigned char idata TMP;unsigned char idata TMP_d;unsigned char f;unsigned char rd_ds18_1();unsigned int TemH,TemL;void main(){unsigned int TemH,TemL,k=0;ds_reset_1();ds_reset_1(); //resetwr_ds18_1(0xcc); //skip rom_nop_();wr_ds18_1(0x7f);ds_reset_1();wr_ds18_1(0xcc);_nop_();wr_ds18_1(0x44);for(k=0;k<11000;k++)time_delay(255);ds_reset_1();while(1){wr_ds18_1(0xcc);wr_ds18_1(0xbe);TemH=get_temp_1();TemL=get_temp_d();TemH&=0x00ff;TemL&=0x00ff;display((TemH/10),(T emH%10),(TemL/10),(TemL%10));}}/***************延时程序，单位us,大于10us*************/ void time_delay(unsigned char time){time=time-10;time=time/6;while(time!=0)time--;}/*****************************************************//* reset ds18b20 */ /*****************************************************/void ds_reset_1(void){unsigned char idata count=0;DQ1=0;time_delay(240);time_delay(240);DQ1=1;return;}void check_pre_1(void){while(DQ1);while(~DQ1);time_delay(30);}void read_ROM(void){int n;check_pre_1();wr_ds18_1(0x33);for(n=0;n<8;n++){ROM[n]=rd_ds18_1();}}/*****************************************************//* Read a bit from 1820 位读取*/ /*****************************************************/bit tmrbit_1(void){idata char i=0;bit dat;DQ1=0;_nop_();DQ1=1;_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();dat = DQ1;time_delay(50);return dat;}/*****************************************************//* read a bety from ds18b20 字节读取*/ /*****************************************************/unsigned char rd_ds18_1(){unsigned char idata i,j,dat=0;for(i=1;i<=8;i++){j=tmrbit_1();dat=(j<<(i-1))|dat;}return dat;}/*****************************************************//* write a bety from ds18b20 写字节*/ /****************************************************/void wr_ds18_1(char dat){signed char idata i=0;unsigned char idata j;bit testb;for(j=1;j<=8;j++){testb=dat & 0x01;dat = dat>>1;if(testb){DQ1=0;_nop_();_nop_();DQ1=1;time_delay(60);}else{DQ1=0;time_delay(50);DQ1=1;_nop_();_nop_();}}}int get_temp_1(void){unsigned char idata a=0,b=0; unsigned char idata i;EA=0;ds_reset_1();check_pre_1();wr_ds18_1(0xcc);wr_ds18_1(0x44);while(BUSY1);ds_reset_1();check_pre_1();wr_ds18_1(0xcc);wr_ds18_1(0xbe);a=rd_ds18_1();b=rd_ds18_1();i=b; /*若b为1则为负温*/ i=(i>>4);if(i==0){f=0;TMP=((a>>4)|(b<<4));a=(a&0x0f);if (a>8){TMP=(TMP+1);}}else{f=1;a=a>>4;b=b<<4;TMP=(a|b);TMP=~TMP;TMP=(TMP+1);}EA=1;return(TMP);}int get_temp_d(void){unsigned char idata a=0,b=0; unsigned char idata i,m;EA=0;ds_reset_1();//复位check_pre_1();wr_ds18_1(0xcc);wr_ds18_1(0x44);while(BUSY1);ds_reset_1();check_pre_1();wr_ds18_1(0xcc);wr_ds18_1(0xbe);a=rd_ds18_1();b=rd_ds18_1();i=b; /*若b为1则为负温*/ i=(i>>4);if(i==0){f=0;TMP=((a>>4)|(b<<4)); a=(a&0x0f);TMP_d=a;}else{f=1;a=~a;a=(a+1);b=~b;b=(b+1);m=a;a=a>>4;b=b<<4;TMP=(a|b);m=(m&0x0f);TMP_d=m;}EA=1;return(TMP_d);}void delay(unsigned int x) {unsigned int i;for(i=0;i<x;i++);}void display(unsigned char d1,unsigned char d2,unsigned char d3,unsigned char d4) {P2=a[d1];LED_0=0;delay(100);LED_0=1;P2=a[d2];LED_1=0;delay(100);LED_1=1;P2=a[d3];LED_2=0;delay(100);LED_2=1;P2=a[d4];LED_3=0;delay(100);LED_3=1;}。
DS18B20智能温度控制器DALLAS最新单线数字温度传感器DS18B20简介新的“一线器件”体积更小、适用电压更宽、更经济 Dallas 半导体公司的数字化温度传感器DS1820是世界上第一片支持“一线总线”接口的温度传感器。
一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。
DS18B20、 DS1822 “一线总线”数字化温度传感器同DS1820一样，DS18B20也支持“一线总线”接口，测量温度范围为 -55°C~+125°C，在-10~+85°C范围内,精度为±0.5°C。
DS1822的精度较差为± 2°C 。
现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。
适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。
与前一代产品不同，新的产品支持3V~5.5V 的电压范围，使系统设计更灵活、方便。
而且新一代产品更便宜，体积更小。
DS18B20、 DS1822 的特性 DS18B20可以程序设定9~12位的分辨率，精度为±0.5°C。
可选更小的封装方式，更宽的电压适用范围。
分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。
DS18B20的性能是新一代产品中最好的！性能价格比也非常出色！ DS1822与 DS18B20软件兼容，是DS18B20的简化版本。
省略了存储用户定义报警温度、分辨率参数的EEPROM，精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。
继“一线总线”的早期产品后，DS1820开辟了温度传感器技术的新概念。
DS18B20和DS1822使电压、特性及封装有更多的选择，让我们可以构建适合自己的经济的测温系统。
DS18B20的内部结构DS18B20内部结构主要由四部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。
DS18B20测温程序（数码显示）*;************************************************************************** ;*接线方法: *;* 1、用一8P的数据线，一头插在J1，另一头插在J5，接通数码管的段选*;* 2、用一8P的数据线，一头插在J4，另一头插在J6，接通数码管的位选*;* 3、将DS18B20插在主机上的测温部份 *;* 4、用一根单根的数据线，一头插在DS18B20所在数据插针，另一头插到P2.7 * ;**************************************************************************TEMPER_L EQU 36H ;从DS18B20中读回高位，低位暂存区TEMPER_H EQU 35H ;TEMPER_NUM EQU 60H;温度值存储TEMPER_GE EQU 61HTEMPER_SHI EQU 62HTEMPER_SAVE EQU 63HFLAG1 BIT 00HFLAG2 BIT 01HRS BIT p3.0;液晶控制接口RW BIT p3.1E BIT p3.2DQ BIT P2.7;单总线口ORG 0000HA JMP MAINORG 0030HMAIN: MOV SP,#70HLCALL GET_TEMPERLCALL TEMPER_COVLCALL DISPLAYLJMP MAINNOP;**************************************************;读出转换后的温度值;**************************************************GET_TEMPER:SETB DQ ; 定时入口BCD: LCALL INIT_1820JB FLAG1,S22LJMP BCD ;若DS18B20不存在则返回S22: LCALL DELAY1MO V A,#0CCH ; 跳过ROM匹配------0CC命令LCALL WRITE_1820MOV A,#44H ; 发出温度转换命令LCALL WRITE_1820LCALL DELAYCBA CALL INIT_1820JB FLAG1,ABCLJMP CBAABC CALL DELA Y1MOV A,#0CCH ; 跳过ROM匹配LCALL WRITE_1820MOV A,#0BEH ; 发出读温度命令LCALL WRITE_1820LCALL READ_18200 ;READ_1820RET;************************************************************** ;读DS18B20的程序,从DS18B20中读出一个字节的数据;************************************************************** READ_1820:MOV R2,#8RE1:CLR CSETB DQNOPNOPCLR DQNOPNOPNOPSETB DQMOV R3,#7DJNZ R3,$MOV C,DQMOV R3,#23DJNZ R3,$RRC ADJNZ R2,RE1RET;******************************************************;写DS18B20的程序;******************************************************WRITE_1820:MOV R2,#8CLR CWR1:MOV R3,#6DJNZ R3,$RRC AMOV DQ,CMOV R3,#23DJNZ R3,$SETB DQNOPDJNZ R2,WR1SETB DQRET;****************************************************;读DS18B20的程序,从DS18B20中读出两个字节的温度数据;****************************************************READ_18200:MOV R4,#2 ; 将温度高位和低位从DS18B20中读出MOV R1,#36H ; 低位存入36H(TEMPER_L),高位存入35H(TEMPER_H) RE00:MOV R2,#8RE01:CLR CSETB DQNOPNOPCLR DQNOPNOPNOPSETB DQMOV R3,#7DJNZ R3,$MOV C,DQMOV R3,#23DJNZ R3,$RRC ADJNZ R2,RE01MOV @R1,ADEC R1DJNZ R4,RE00RET;;****************************************************;将从DS18B20中读出的温度数据进行转换;;****************************************************TEMPER_COV:MOV A,#0F0HANL A,TEMPER_L ; 舍去温度低位中小数点后的四位温度数值SWAP AMOV TEMPER_NUM,A ;得到低四位MOV A,TEMPER_LJNB ACC.3,TEMPER_COV1 ; 四舍五入去温度值INC TEMPER_NUMTEMPER_COV1:MOV A,TEMPER_HANL A,#07HSWAP AORL A,TEMPER_NUM ;得到高四位，再与低四位相或得到值MOV TEMPER_NUM,A ; 保存变换后的温度数据LCALL BIN_BCDRET;;**************************************************** ;将16进制的温度数据转换成压缩BCD码;;**************************************************** BIN_BCD:MOV A,TEMPER_NUMMOV B,#10DIV ABMOV TEMPER_SHI,AMOV TEMPER_GE,BMOV A,TEMPER_SAVECJNE A,TEMPER_GE,ZWFHRET:MOV TEMPER_SAVE,TEMPER_GERETZW:CALL LCDDISPAJMP FHRET;**************************************************** ;DS18B20初始化程序;;**************************************************** INIT_1820:SETB DQNOPCLR DQMOV R0,#250TSR1:DJNZ R0,TSR1 ; 延时520usSETB DQMOV R0,#25H ;96US-25HTSR2:DJNZ R0,TSR2JNB DQ,TSR3;如D0为低则复位成功，DS18B20存在LJMP TSR4 ; 延时TSR3:SETB FLAG1 ; 置标志位,表示DS1820存在LJMP TSR5TSR4:CLR FLAG1 ; 清标志位,表示DS1820不存在LJMP TSR7TSR5:MOV R0,#06BH ;200USTSR6:DJNZ R0,TSR6 ; 延时TSR7:SETB DQ ;拉高总线RET;************************************************* ;数码显示程序;************************************************* Display:MOV DPTR,#disptabMOV A,TEMPER_GEMOVC A,@A+DPTRMOV P1,ACLR P2.2CALL DELAYCALL DELAYSETB P2.2MOV DPTR,#disptabMOV A,TEMPER_SHIMOVC A,@A+DPTRMOV P1,ACLR P2.3CALL DELAYCALL DELAYSETB P2.3RET;************************************************* ;液晶显示程序;*************************************************mov p0,#01h;清屏call enrwmov p0,#38h;设为8位，5＊7字型两行 call enrwmov p0,#0Chcall enrwmov p0,#06hcall enrwmov p0,#80hcall enrwmov dptr,#yjtabcall rwrammov p0,#0C0hcall enrwmov dptr,#yjtab1call rwramW_TEM:mov p0,#0CChcall enrwMO V DPTR,#ASCIIMO V A,TEMPER_SHIMO VC A,@A+DPTRMO V P0,Asetb rsclr rwclr ecall delaysetb eMO V DPTR,#ASCIIMO V A,TEMPER_GEMO VC A,@A+DPTRMO V P0,Asetb rsclr rwclr ecall delaysetb eRE Tenrw:clr rsclr rwclr esetb eretrwram:mov r1,#00ha1: mov a,r1movc a,@a+dptrcall rwram2inc r1cjne a,#00h,a1retrwram2:mov p0,asetb rsclr rwclr ecall delaysetb eret;*************************************************;延时子程序;*************************************************DELAY:MOV R6,#250;延时500usDJNZ R6,$RETDELAY1:MOV R7,#20HDJNZ R7,$RETdisptab:db 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H;字形代码表 ;0 1 2 3 4 5 6 7 8 9yjtab: db 'HTTP// ',00hyjtab1:db 'CHENZHOU_TE:**`C',00hASCII: DB 30H,31H,32H,33H,34H,35H,36H,37H,38H,39Hend。
DS18B20独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条线即可实现微处理器与DS18B20的双向通讯。
测温范围－55℃～+125℃，固有测温误差（注意，不是分辨率，这里之前是错误的）1℃。
支持多点组网功能，多个DS18B20可以并联在唯一的三线上，最多只能并联8个，实现多点测温，如果数量过多，会使供电电源电压过低，从而造成信号传输的不稳定。
工作电源:3.0~5.5V/DC（可以数据线寄生电源）在使用中不需要任何外围元件。
测量结果以9~12位数字量方式串行传送。
如果使用51单片机的话，那么中间那个引脚必须接上4.7K~10K的上拉电阻，否则，由于高电平不能正常输入/输出，要么通电后立即显示85℃，要么用几个月后温度在85℃与正常值上乱跳。
根据DS18B20的通讯协议，主机（单片机）控制DS18B20完成温度转换必须经过三个步骤：每一次读写之前都要对DS18B20进行复位操作，复位成功后发送一条ROM指令，最后发送RAM指令，这样才能对DS18B20进行预定的操作。
读ROM 33H 读DS1820温度传感器ROM中的编码（即64位地址）发出此命令之后，接着发出64 位ROM 编码，访问单总线上与该编码相符合ROM 55H对应的DS1820 使之作出响应，为下一步对该DS1820 的读写作准备。
用于确定挂接在同一总线上DS1820 的个数和识别64 位ROM 地址。
为搜索ROM FOH操作各器件作好准备。
跳过ROM CCH 忽略64 位ROM 地址，直接向DS1820 发温度变换命令。
告警搜索ECH 执行后只有温度超过设定值上限或下限的片子才做出响应。
RAM命令启动DS1820进行温度转换，12位转换时最长为750ms（9位为93.75m温度变换44Hs）。
结果存入内部第0、1字节RAM中。
1、复位操作复位要求主CPU将数据线下拉500微秒，然后释放，当DS18B20收到信号后等待16～60微秒左右，后发出60～240微秒的存在低脉冲，主CPU收到此信号表示复位成功。
DS18B20美国达拉斯公司生产的单总线协议的数字温度检测芯片，数据的写入与读取都在一根总线上进行操作，在总线上可以连接多个DS18B20，因为每个DS18B20都有唯一的光刻ROM序列号，所以可以进行ROM匹配，搜索指令进行选择相应的从机序列号。
编写DS18B20的检测程序主要包括：初始化函数（复位脉冲+存在脉冲），写数据函数，读取数据的函数。
对DS18B20的操作包括：初始化函数，ROM指令，RAM指令这三个部分。
接下来我先说一下这三个部分所对应的时序图的理解吧。
初始化：由于上拉电阻的存在，总线默认状态是高电平，接着主机将总线拉低，维持480us 到960us的时间，再接着就是释放总线，维持时间为15us到60us，接着就由从机发出一个低电平信号，将总线拉低，表示该DS18B20是正常地，或者说是存在的，其维持时间为60us 到240us。
上面一图是写入数据的时序图。
写时序：默认状态为高电平，先将总线拉低，至少维持1us 的延时时间，接着就往总线上进行写数据操作，接着DS18B20就开始采样数据了，整个过程时间为60us到120us。
下面一图是读取数据的时序图。
读时序：默认状态为高电平，先将总线拉低，接着在15us 之前，主机进行数据采样，其维持时间也为60us到120us。
下面是我在理解了DS18B20的原理之后所写的程序，调试成功了，且能实时读取外界温度的功能，这里是不读取小数部分的温度，只读取温度的正数值。
#include<reg52.h>#define uint unsigned int#define uchar unsigned charuchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};sbit DQ=P2^2;sbit duan=P2^6;sbit wei=P2^7;//是在11.0592M赫兹的频率下void delay_ms(uint t){uint i;for(;t>0;t--)for(i=110;i>0;i--);} //约为tms的延时程序void delay(uint x){while(x--);}void init_ds18b20(){uchar n;DQ=1;delay(2); //约为38usDQ=0;delay(80); //约为800usDQ=1;delay(4); //约为58usn=DQ;delay(10); //约为110us}void write_byte(uchar dat){uchar i;for(i=0;i<8;i++){DQ=0; //无论是写0或写1都要有至少1us的低电平DQ=dat&0x01;//总线直接等于写入的数据（低位在前，高位在后）delay(4); //约为58usDQ=1; //释放总线，为下一步的数据变换做准备dat>>=1;//数据进行移位操作}delay(4);}uchar read_byte(){uchar i,value;for(i=0;i<8;i++){DQ=0;value>>=1; //移位7次DQ=1; //先要释放总线，那样才能采样到有效数据if(DQ) //判断8次{value|=0x80;}delay(6); //约为78us}return value;}uchar read_temperature(){uchar a,b;init_ds18b20(); //每次操作指令前，都必须进行初始化设置write_byte(0xcc);//跳过ROM指令write_byte(0x44);//进行温度转换处理delay(300);//进行一定地延时约为3ms左右init_ds18b20();write_byte(0xcc);//跳过ROM操作write_byte(0xbe);//读取温度a=read_byte();//温度低字节b=read_byte();//温度高字节b<<=4;//b左移四位，低四位为0000b=b+(a&0xf0)>>4;//将a的低四位屏蔽，不取小数点，进行右移四位，合并成一个字节的数据return b;}void display(uchar aa,uchar bb) {duan=1;P0=table[aa];duan=0;P0=0xff;wei=1;P0=0xfe;wei=0;delay_ms(5);duan=1;P0=table[bb];duan=0;P0=0xff;wei=1;P0=0xfd;wei=0;delay_ms(5);}void main(){uchar num,shi,ge;while(1){num=read_temperature();shi=num/10; //分离出十位ge=num%10; //分离出个位display(shi,ge);}}。

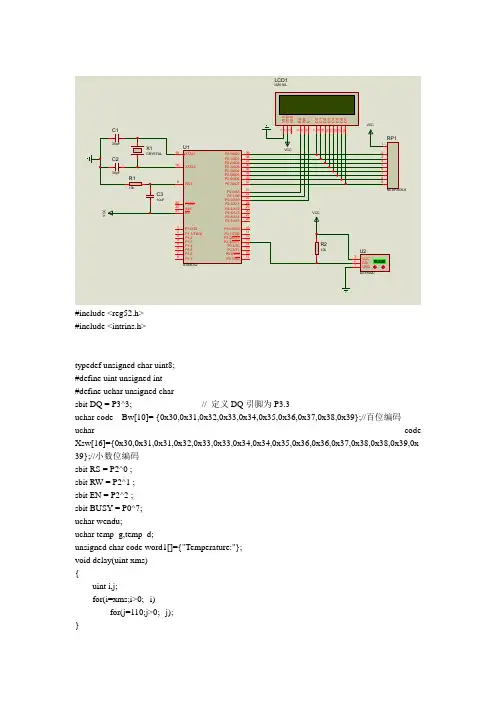

#include <reg52.h>#include <intrins.h>typedef unsigned char uint8;#define uint unsigned int#define uchar unsigned charsbit DQ = P3^3; // 定义DQ引脚为P3.3uchar code Bw[10]= {0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39};//百位编码uchar code Xsw[16]={0x30,0x31,0x31,0x32,0x33,0x33,0x34,0x34,0x35,0x36,0x36,0x37,0x38,0x38,0x39,0x 39};//小数位编码sbit RS = P2^0 ;sbit RW = P2^1 ;sbit EN = P2^2 ;sbit BUSY = P0^7;uchar wendu;uchar temp_g,temp_d;unsigned char code word1[]={"Temperature:"};void delay(uint xms){uint i,j;for(i=xms;i>0;--i)for(j=110;j>0;--j);}void Delayus(int t) //在11.059MHz的晶振条件下调用本函数需要24μs ，然后每次计数需16μs{int s;for (s=0; s<t;s++);}void wait(void){P0 = 0xFF;do{RS = 0;RW = 1;EN = 0;EN = 1;}while (BUSY == 1);EN = 0;}void w_dat(uint8 dat){wait();EN = 0;P0 = dat;RS = 1;RW = 0;EN = 1;EN = 0;}void w_cmd(uint8 cmd){wait();EN = 0;P0 = cmd;RS = 0;RW = 0;EN = 1;EN = 0;}//LCDvoid w_string(uint8 addr_start, uint8 *p){w_cmd(addr_start);while (*p != '\0'){w_dat(*p++);}}//1602void Init_LCD1602(void){w_cmd(0x38); // 16*2显示，5*7点阵，8位数据接口w_cmd(0x0c); // 显示器开、光标开、光标允许闪烁w_cmd(0x06); // 文字不动，光标自动右移w_cmd(0x01); // 清屏}uchar Reset()//完成单总线的复位操作。
简单得ds18b20温度采集上位机程序
本程序采用labview编写,读取命令为r,单片机得程序为<ds18b20得应用>在网站中可以找到
LabVIEW的串口通讯VI位于Instrument I/O Platte的Serial中，包括：
VI名称 VI功能
VISA Configure
Serial Port
初始化VISA resource name指定的串口通讯参数
VISA Write 将输出缓冲区中的数据发送到VISA resource name指定的串口
VISA Read
将VISA resource name指定的串口接收缓冲区中的数据读取指定字节数的数据到计算机内存中
VISA Serial Break 向VISA resource name指定的串口发送一个暂停信号
VISA Bytes at Serial
Port
查询VISA resource name指定的串口接收缓冲区中的数据字节数 VISA Close 结束与VISA resource name指定的串口资源之间的会话
VISA Set I/O Buffer
Size
设置VISA resource name指定的串口的输入输出缓冲区大小
VISA Flush I/O Buffer 清空VISA resource name指定的串口的输入输出缓冲区
串口初始化:
向串口写入命令:
采集时间得选择从串口接受数据
简易前面板。
ds18b20详解及程序最近都在学习和写单⽚机的程序, 今天有空⼜模仿DS18B20温度测量显⽰实验写了⼀个与DS18B20基于单总线通信的程序. DS18B20 数字温度传感器(参考:智能温度传感器DS18B20的原理与应⽤)是DALLAS 公司⽣产的1－Wire，即单总线器件，具有线路简单，体积⼩的特点。
因此⽤它来组成⼀个测温系统，具有线路简单，在⼀根通信线，可以挂很多这样的数字温度计。
DS18B20 产品的特点:（1）、只要求⼀个I/O ⼝即可实现通信。
（2）、在DS18B20 中的每个器件上都有独⼀⽆⼆的序列号。
（3）、实际应⽤中不需要外部任何元器件即可实现测温。
（4）、测量温度范围在－55 到＋125℃之间; 在-10 ~ +85℃范围内误差为±5℃; （5）、数字温度计的分辨率⽤户可以从9 位到12 位选择。
将12位的温度值转换为数字量所需时间不超过750ms;（6）、内部有温度上、下限告警设置。
DS18B20引脚分布图DS18B20 详细引脚功能描述:1、GND 地信号；2、DQ数据输⼊出引脚。
开漏单总线接⼝引脚。
当被⽤在寄⽣电源下，此引脚可以向器件提供电源；漏极开路, 常太下⾼电平.通常要求外接⼀个约5kΩ的上拉电阻.3、VDD可选择的VDD 引脚。
电压范围:3~5.5V; 当⼯作于寄⽣电源时，此引脚必须接地。
DS18B20存储器结构图暂存储器的头两个字节为测得温度信息的低位和⾼位字节;第3, 4字节是TH和TL的易失性拷贝, 在每次电复位时都会被刷新;第5字节是配置寄存器的易失性拷贝, 同样在电复位时被刷新;第9字节是前⾯8个字节的CRC检验值.配置寄存器的命令内容如下:MSB LSBR0和R1是温度值分辨率位, 按下表进⾏配置.默认出⼚设置是R1R0 = 11, 即12位.温度值分辨率配置表4种分辨率对应的温度分辨率为0.5℃, 0.25℃, 0.125℃, 0.0625℃(即最低⼀位代表的温度值)12位分辨率时的两个温度字节的具体格式如下:⾼字节:其中⾼字节前5位都是符号位S, 若分辨率低于12位时, 相应地使最低为0, 如: 当分辨率为10位时, 低字节为:, ⾼字节不变....由上表可看出, 当输出是负温度时, 使⽤补码表⽰, ⽅便计算机运算(若是⽤C语⾔, 直接将结果赋值给⼀个int变量即可).DS18B20 的使⽤⽅法:由于DS18B20 采⽤的是1－Wire 总线协议⽅式，即在⼀根数据线实现数据的双向传输，⽽对单⽚机来说，我们必须采⽤软件的⽅法来模拟单总线的协议时序来完成对DS18B20芯⽚的访问。
本程序为ds18b20的多路温度收集程序，是我自己参考其他程序后改写而成，可显示4路正负温度值，并有上下限温度报警（声音、灯光报警）.之青柳念文创作亲测，更改端口即可以使用.（主要器件：51单片机，ds18b20，lcd显示器）附有proteus仿真图，及序列号收集程序/****上限62度下限-20度****/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit ds=P1^1;sbit rs=P1^4;sbit e=P1^6;sbit sp=P1^0;sbit d1=P1^2;sbit d2=P1^3;ucharlcdrom[4][8]={{0x28,0x30,0xc5,0xb8,0x00,0x00,0x00,0 x8e},{0x28,0x31,0xc5,0xb8,0x00,0x00,0x00,0xb9},{0x28,0x32,0xc5,0xb8,0x00,0x00,0x00,0xe0},{0x28,0x33,0xc5,0xb8,0x00,0x00,0x00,0xd7}}; unsigned char code table0[]={"TEMPERARTURE:U "}; unsigned char code table1[]={"0123456789ABCDEF"}; int f[4];int tvalue;float ftvalue;uint warnl=320;uint warnh=992;/****lcd程序****/void delayms(uint ms)//延时{uint i,j;for(i=ms;i>0;i--)for(j=110;j>0;j--);}void wrcom(uchar com)//写指令{delayms(1);rs=0;P3=com;delayms(1);e=1;delayms(1);e=0;}void wrdat(uchar dat)//写数据{rs=1;e=0;P3=dat;delayms(5);e=1;delayms(5);e=0;}void lcdinit()//初始化lcd{delayms(15);wrcom(0x38);delayms(5); wrcom(0x0c);delayms(5); wrcom(0x06);delayms(5);wrcom(0x01);delayms(5);}void display(uchar *p)//显示{while(*p!='\0'){wrdat(*p);p++;delayms(1);}}displayinit()//初始化显示{lcdinit();wrcom(0x80);display(table0);}/****ds18b20程序****/void dsrst()//ds18b20复位{uint i;ds=0;i=103;while(i>0)i--;ds=1;i=4;while(i>0)i--;}bit dsrd0()//读一位数据{uint i;bit dat;ds=0;i++;ds=1;i++;i++;dat=ds;i=8;while(i>0)i--;return(dat);}uchar dsrd()//读1个字节数据{uchar i,j,dat;dat=0;for(i=8;i>0;i--){j=dsrd0();dat=(j<<7)|(dat>>1);}return(dat);}void dswr(uchar dat)//写数据{uint i;uchar j;bit testb;for(j=8;j>0;j--){testb=dat&0x01;dat=dat>>1;if(testb){ds=0;i++;i++;ds=1;i=8;while(i>0)i--;}else{ds=0;i=8;while(i>0)i--;ds=1;i++;i++;}}}void tmstart()//初始化ds18b20{sp=1;d1=1;d2=1;dsrst();delayms(1);dswr(0xcc);dswr(0x44);}void read_dealtemp()//读取并处理温度{uchar i,j,t;uchar a,b;for(j=0;j<4;j++){dsrst();delayms(1);dswr(0x55);for(i=0;i<8;i++){dswr(lcdrom[j][i]);//发送64位序列号}dswr(0xbe);a=dsrd();b=dsrd();tvalue=b;tvalue<<=8;tvalue=tvalue|a;if(tvalue<0){d1=1;tvalue=~tvalue+1;wrcom(0xc0);wrdat(0x2d);if(tvalue>warnl){d2=0;sp=0;}else{d2=1;sp=1;}}else{d2=1;wrcom(0xc0); wrdat(' ');if(tvalue>warnh) {d1=0;sp=0;}else{d1=1;sp=1;}}if(j==0){wrcom(0x8e);wrdat('2'); }if(j==1){wrcom(0x8e);wrdat('3');}if(j==2){wrcom(0x8e);wrdat('4');}if(j==3){wrcom(0x8e);wrdat('5');}ftvalue=tvalue*0.0625;tvalue=ftvalue*10+0.5;ftvalue=ftvalue+0.05;f[j]=tvalue;//温度扩展十倍，切确到一位小数tvalue=f[j];t=tvalue/1000;wrcom(0x80+0x41);wrdat(table1[t]);//显示百位t=tvalue%1000/100;wrdat(table1[t]);//显示十位t=tvalue%100/10;wrdat(table1[t]);//显示个位wrdat(0x2e); //显示小数点儿t=tvalue%10/1;wrdat(table1[t]);//显示小数位delayms(5000);}}/****主函数****/void main(){d1=1;d2=1;sp=1;displayinit();//初始化显示while(1){tmstart();//初始化read_dealtemp();//读取温度}}/****序列号读取程序****/#include <reg52.h>#define uchar unsigned char#define uint unsigned intsbit DQ = P1^1; //温度传感器信号线sbit rs = P1^4; //LCD数据/饬令选择端(H/L)位声明sbit lcden = P1^6; //LCD使能信号端位声明void delay(uint z);//延时函数void DS18B20_Reset(void); //DQ18B20复位，初始化函数bit DS18B20_Readbit(void); //读1位数据函数uchar DS18B20_ReadByte(void); //读1个字节数据函数void DS18B20_WriteByte(uchar dat); //向DQ18B20写一个字节数据函数void LCD_WriteCom(uchar com); //1602液晶饬令写入函数void LCD_WriteData(uchar dat); //1602液晶数据写入函数void LCD_Init(); //LCD初始化函数void Display18B20Rom(char Rom); //显示18B20序列号函数/**********************************************//* 主函数*//**********************************************/void main(){ uchar a,b,c,d,e,f,g,h; LCD_Init();DS18B20_Reset();delay(1);DS18B20_WriteByte(0x33); delay(1);a = DS18B20_ReadByte();b = DS18B20_ReadByte();c = DS18B20_ReadByte();d = DS18B20_ReadByte();e = DS18B20_ReadByte();f = DS18B20_ReadByte();g = DS18B20_ReadByte();h = DS18B20_ReadByte(); LCD_WriteCom(0x80+0x40); Display18B20Rom(h);Display18B20Rom(g);Display18B20Rom(f);Display18B20Rom(e);Display18B20Rom(d);Display18B20Rom(c);Display18B20Rom(b);Display18B20Rom(a);while(1);}/***************************************************//* 延时函数:void delay() *//* 功能：延时函数*//***************************************************/void delay(uint z)//延时函数{uint x,y;for( x = z; x > 0; x-- )for( y = 110; y > 0; y-- );}/***************************************************//* DS18B20函数:void DS18B20_Reset() *//* 功能：复位18B20/***************************************************/void DS18B20_Reset(void)//DQ18B20复位，初始化函数{uint i;DQ = 0;i = 103;while( i > 0 ) i--;DQ = 1;i = 4;while( i > 0 ) i--;}/***************************************************//* DS18B20函数:void DS18B20_Readbit() *//* 功能：读1个字节数据函数*//***************************************************/bit DS18B20_Readbit(void) //读1位数据函数uint i;bit dat;DQ = 0;i++; //i++起延时作用DQ = 1;i++;i++;dat = DQ;i = 8;while( i > 0 )i--;return( dat );}/***************************************************//* DS18B20函数:void DS18B20_ReadByte() *//* 功能：读1个字节数据函数*//***************************************************/uchar DS18B20_ReadByte(void) //读1个字节数据函数{uchar i,j,dat;dat = 0;for( i = 1; i <= 8; i++ ){j = DS18B20_Readbit();dat = ( j << 7 ) | ( dat >> 1 );}return(dat);}/***************************************************//* DS18B20函数:void DS18B20_WriteByte() *//* 功能：向DQ18B20写一个字节数据函数*//***************************************************/void DS18B20_WriteByte(uchar dat) //向DQ18B20写一个字节数据函数{uint i;uchar j;bit testb;for( j=1; j<=8; j++){testb = dat&0x01;dat= dat>>1;if(testb) //写1{DQ = 0;i++;i++;DQ = 1;i = 8;while(i>0)i--; }else{DQ = 0; //写0 i = 8;while(i>0)i--; DQ = 1;i++;i++;}}}/***********************************************//* LCD函数:void LCD_WriteCom() *//* 功能：向LCD写入饬令*//***********************************************/void LCD_WriteCom(uchar com){rs = 0;P3= com;delay(5);lcden = 0;delay(5);lcden = 1;delay(5);lcden = 0;}/***********************************************//* LCD函数:void LCD_WriteData(uchar dat) *//* 功能：向LCD写入数据/***********************************************/void LCD_WriteData(uchar dat){rs = 1; //选择LCD为写入数据状态lcden = 0;P3= dat; //将待写入数据放到总线上delay(5);lcden = 1; //给LCD使能端一个脉冲delay(5); //信号将之前放到总线上lcden = 0; //的数据写入LCDdelay(5);}/***********************************************//* LCD函数:void LCD_Init() *//* 功能：初始化LCD，设定LCD的初始状态/***********************************************/void LCD_Init(){LCD_WriteCom(0x38); //LCD显示形式设定delay(15);LCD_WriteCom(0x08); //关闭LCD显示delay(3);LCD_WriteCom(0x01); //LCD显示清屏delay(3);LCD_WriteCom(0x06); //设定光标地址指针为自动加1delay(3);LCD_WriteCom(0x0c); //打开LCD显示，但不显示光标}/**********************************************//* *//* 显示18B20序列号*//* *//**********************************************/void Display18B20Rom(char Rom){uchar h,l;l = Rom & 0x0f; //取低4位h = Rom & 0xf0; //取高4位h >>= 4;if( ( h >= 0x00 )&&( h <= 0x09 ) )LCD_WriteData(h+0x30);//取ASCII码elseLCD_WriteData(h+0x37);//取ASCII码if( ( l >= 0x00 )&&( l <= 0x09 ) )LCD_WriteData(l+0x30);//取ASCII码elseLCD_WriteData(l+0x37);//取ASCII码}。
//温度高于26摄氏度则蜂鸣器响#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbitdula=P2^6;sbitwela=P2^7;sbit beer=P2^3; //控制蜂鸣器sbitdsb=P2^2; //ds18b20的数据总线sbitrs=P3^5; //液晶显示数据命令选择端口sbitlcme=P3^4; //液晶显示使能信号sbit key=P3^7;uint temp; //温度传感器测得的温度uchar code listone[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d, 0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};ucharcodelisttwo[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef}; ucharcodelistthree[]={"The temp is under:"};void delay(uchari){while(--i);}Voiddelayone(uint z){uintx,y;for(x=100;x>0;x--)for(y=z;y>0;y--);}/*液晶显示写命令初始化*/ Voidwritecom(uchar com) {rs=0;delayone(2);lcme=0;P0=com;lcme=1;delayone(2);lcme=0;}/*液晶显示写数据初始化*/ void writebyte(uchar byte) {rs=1;delayone(2);lcme=0;P0=byte;lcme=1;delayone(2);lcme=0;}/*液晶显示初始化*/ void ds18b20init() {uinttempone;uinti;dula=0;wela=0;lcme=0;writecom(0x38);writecom(0x0f);writecom(0x06);writecom(0x80);for(i=0;i<16;i++){writebyte(listthree[i]);delayone(2);}writecom(0x80+0x40);for(i=0;i<16;i++){tempone=temp&0x80;writebyte(tempone);delay(2);temp<<=1;}writecom(0x0c);}/*温度传感器初始化*/ voidtempinit(){dsb=1;delay(1);dsb=0;delay(250);dsb=1;delay(100);}voidwritedata(uchardat) {uinti;for(i=0;i<8;i++){dsb=1;_nop_();dsb=0;_nop_();_nop_();dsb=dat&0x01;delay(10);dat>>=1;delay(1);}dsb=1;}ucharreaddata(){uinti;for(i=0;i<8;i++){dsb=1;_nop_();dsb=0;_nop_();_nop_();// date>>=1;dsb=1;delay(1);date>>=1; //右移放于此处也可以if(dsb==1)date|=0x80;delay(10);}return date;}uint control(){floattt;// uint temp;tempinit();writedata(0xcc);writedata(0x44);tempinit();writedata(0xcc);writedata(0xbe);a =readdata();b = readdata();temp = b;temp<<= 8;temp = temp|a;tt = temp*0.0625;temp = tt*100+0.05;return temp;}voidshuma(uint temp) {ucharbai,shi,ge,xiaoshu; bai=(temp/1000);shi=temp%1000/100; ge=temp%100/10; xiaoshu=temp%10;dula=1;P0=listone[bai];dula=0;P0=0xff;wela=1;P0=0xfe;wela=0;delayone(1);dula=1;P0=listtwo[shi];dula=0;P0=0xff;wela=1;P0=0xfd;wela=0;delayone(1);dula=1;P0=listone[ge];dula=0;P0=0xff;wela=1;P0=0xfb;wela=0;delayone(1);dula=1;P0=listone[xiaoshu];dula=0;P0=0xff;wela=1;P0=0xf7;wela=0;delay(10);}void warning(uint temp){if((temp>=2600)&&(temp<2800)&&(key==1)){beer=0;P1=0x55;delayone(4);}if((key==0)||(temp<2600)){delayone(5);if((key==0)||(temp<2600)){beer=1;P1=0xff;}}}void main(){while(1){if(temp<2600){shuma(control());}if((temp>=2600)&&(temp<2800)){shuma(control());warning(temp);}if(temp>=2800){dula=0;wela=0;P0=0xff;}}}。
硬件：51板(1)单线ds18b20接P2.2(2)使用外部电源给ds18b20供电，没有使用寄生电源奥软件：Kei uVision 2刚开始对时序把握不好，可是在论坛里没找到比较详细的解释，所以俺倒塌了这个东东，就把俺的经验贴上来，供大家参考，呵呵……如有错误请指正#include "reg52.h"#include "intrins.h"#define uchar unsigned char#define uint unsigned intsbit ds=P2^2;sbit dula=P2^6;sbit wela=P2^7;uchar flag ;uint temp; //参数temp一定要声明为int 型uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //不带小数点数字编码uchar code table1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef}; //带小数点数字编码/*延时函数*/void TempDelay (uchar us){while(us--);}void delay(uint count) //延时子函数{uint i;while(count){i=200;while(i>0)i--;count--;}}/*串口初始化，波特率9600，方式1 */void init_com(){TMOD=0x20; //设置定时器1为模式2TH1=0xfd; //装初值设定波特率TL1=0xfd;TR1=1; //启动定时器SM0=0; //串口通信模式设置SM1=1;// REN=1; //串口允许接收数据PCON=0; //波特率不倍频// SMOD=0; //波特率不倍频// EA=1; //开总中断//ES=1; //开串行中断}/*数码管的显示*/void display(uint temp){uchar bai,shi,ge;bai=temp/100;shi=temp%100/10;ge=temp%100%10;dula=0;P0=table[bai]; //显示百位dula=1; //从0到1，有个上升沿，解除锁存，显示相应段dula=0; //从1到0再次锁存wela=0;P0=0xfe;wela=1;wela=0;delay(1); //延时约2msP0=table1[shi]; //显示十位dula=1;dula=0;P0=0xfd;wela=1;wela=0;delay(1);P0=table[ge]; //显示个位dula=1;dula=0;P0=0xfb;wela=1;wela=0;delay(1);}/*****************************************时序：初始化时序、读时序、写时序。
应该温度数据采集好做些吧，用ds18b20，给你代码参考，我的联系方法看我的名字/****************************************//DS18B20温度传感器////作者:jammylee//日期:2008-2-25//版本:V1.0//晶振:12MHZ****************************************///包含头文件#include<reg51.h>#include<stdio.h>/*****************************************************/typedef unsigned char uint8; //定义八位无符号变量/*****************************************************///定义引脚(根据硬件改变)sbit highbit = P2^7;sbit lowbit = P2^6;sbit DQ = P3^0; //温度传感器数据引脚通信定义/**********************************************************************************************/ unsigned char Code[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; //定义数字显示数组//0, 1, 2 3 4 5 6 7 8 9/**********************************************************************************************///定义延时子函数void mDelay(uint8 Delay){while(Delay--);}/************************************************************///温度传感器DS18B20的初始化函数Init_DS18B20(void){uint8 x = 0;DQ = 1; //DQ复位信号mDelay(8); //延时DQ = 0; //将DQ电平拉低mDelay(80); //延时大于480usDQ = 1; //将DQ电平拉高mDelay(14); //延时x = DQ; //如果x=0则初始化成功，x=1则初始化失败mDelay(20); //延时}/************************************************************///读一个字节ReadOneChar(void){uint8 i = 0;uint8 dat = 0;for(i=8;i>0;i--){DQ = 0; //低电平脉冲信号dat>>=1; //dat右移一位DQ = 1; //高低平脉冲信号if(DQ){dat |= 0x80;}mDelay(4);//延时}return(dat); //返回dat值}/************************************************************///写一个字节WriteOneChar(uint8 dat){uint8 i = 0;for(i=8;i>0;i--){DQ = 0; //低电平脉冲信号DQ = dat&0x01;mDelay(5);//延时DQ = 1; //高电平脉冲信号dat >>= 1;//dat右移一位}mDelay(4);}/************************************************************///读取温度ReadTemperature(void){uint8 L = 0; //定义温度高八位uint8 H = 0; //定义温度低八位uint8 temp = 0;Init_DS18B20(); //温度传感器DS18B20初始化WriteOneChar(0xCC); // 跳过读序号列号的操作WriteOneChar(0x44); // 启动温度转换Init_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器）前两个就是温度L = ReadOneChar(); //读取温度值低位H = ReadOneChar(); //读取温度值高位L = L>>4;temp = H<<4;temp = temp|L;return(temp);}/******************************************************************///温度显示函数void DisplayTemperture(uint8 temp){P0 = Code[temp%10];lowbit = 0;mDelay(100);lowbit = 1;P0=Code[temp/10];highbit = 0;mDelay(100);highbit = 1;}/*******************************************************************///主函数void main(void)uint8 temp;while(1) //主循环{temp = ReadTemperature();DisplayTemperture(temp);}}。
本程序为dsl8b20的多路温度米集程序，是我自己参考其他程序 后改写而成，可显示4路正负温度值，并有上下限温度报警（声 音、灯光报警）。
亲测，更改端口即可使用。
（主要器件：51单片机，dsl8b20, led 显示器）附有proteus 仿真图，及序列号采集程序/****±限62度下限・20度****/#include<rcg51 .h> #define uchar unsigned char#definc uint unsigned int sbitds 二 PIT; sbit rs=P1^4; sbit e=Pl /"6;XTAL2RSTFOQ/ACO FO VACM F00/AIJ2K»W(X3卩O5AF FO则闪 E.那P7PNOM P2 VMP2 mio P3EN ME EAP2aJA11 P2P2 &A13 P2P2S.16r I ^VI ^ ra.uvwAV rl .VlzcA卩g/lfYHP 厂孑i Vr 、心厂l厂j fiP4 2CEX2 04 tfciPE yO 厂2 r>r ・ / Y <KJ Oil 1 C J T I AAiiDP1.?^CEX4XJ.DiWM r^./inV"班Cd3 •PJ ・.U4 •2«4ONP • •[>$18KdJM8B20<TE /T -:TEHPERRRTURE ：U2 -026.2TEXTVUG DQ &NP •tEQ.^me. tfTEXJ>.D2WC DQATC8WRP2<TEXT-LED-BLUE .sbirSPHP1>()；sbirdlup>2;sbird 2H P >3;ucharo d r o m 〔4=oc H {亠 Ox28ox3ooxc5oxb8yoxoo9oxopoxooox8cyW X 2OC 0X 31O x c 5o x b x j )x (o o x()()o x ()()o x b 9〉V (()x 2oco x 32o x c 5o x b oc o x ()()J )x (o()x ()()o X C O JW X 2OC 0X 330X C 5O x b m o x o ()o x ()()o x ()()o x d7〉〉； unsignedchar codetabnOOHWTEMPERARTURE&二；floarftv巴U nuim；****voidd c p ym s (u 5'r、、滦洋uinrijj fbr(llms;ivo7-—)void wrcom(uchar com)// 写扌呂令{dclayms(l);rs=O;P3=com;delayms(l);c=l；dclayms(l);e=();}void wrdat(uchar dat)//写数据{rs=l;c=();P3=dat;dclayms(5);c 二1;dclayms(5);c=();void lcdinitO//初始化leddclayms(15);wrcom(0x38);dclayms(5); wrcom(OxOc) ;delaym s (5); wrcom(0x06) ;dclayms(5); wrcom (0x()1) ;dclaym s (5);}void display(uchar *p)// 显示{whilc(*p!='\0,){wrdat(*p);p++;delayms(l);}}displayinitO//初始化显示{lcdinitO；wrcom (0x80);display (tableO);二 Hsp丁e A v主白 卅(二II O H S P=S 3• •}旦嶼o z q s sp、、o @s p P OAoeqocLSP羹盍、ni十丄(0A D 2X B6O .II" + +X ++X I H S P++X O H S Pu &p七qH-Um • •}罄鏗归—罐、、o()p」s p ±q亠工(04)占乍rcturn(dat);}uchar dsrd()//读1个字节数据{uchar i,j,dat;dat=();for(i=8;i>0;i-){j=dsrd()O；d at=(j«7)|(dat»l);rcturn(dat);void dswr(uchar cht)// 写数据{uint i;uchar j;bit tcstb;for(j=8;j>0;j-)tcstb=dat&()x()1;dat=dat>>l;if(tcstb)ds=();i++;i++;ds=l;i=8;while(i>0)i-;}else{ds=();i=8;while(i>0)i-;ds=l;i++;汁+;}}void tmstart()//初始化dsl8b20 {sp = l；dl=l;d2=l;dsrst();dclayms(l);dswr(Oxcc);dswr(0x44);}void read_dcaltcmpO//读取并处理温度{uchar ij,t;uchar a,b;br(j=();jv4;j++){dsrstQ;delayms(l)；dswr(()x55);for(i=0;i<8^++)dswr(lcdrom[j][i]);//发送64 位序列号dswr(()xbc);a=dsrd();b=dsrd();tvxluu 二b;t\^aluc<<=8;tvxluu二tvaluc | a;if(t\r alue<0){dl 二1;tvaluu 二〜tvaluu+1;wrcom(OxcO);wrdat(0x2d);if(t\T aluc>warnl){d2=();sp=O；}else{d2=l;sp二1;}else{d2=l;wrcom(OxcO); wrdatf ');i f(tx7 aluc> warnh) {din)；sp=()；}else{dl 二1;sp二1；} wrcom(0x8e);wrdat(*2');if(j 二=1)wrcom(()x8e);wrdatf3');}if(j 二二2){wrcom(0x8e);wrdat(*4');}if(j 二=3){wrcom(0x8e);wrdatfS');}Ftvoluc二tvaluc*().()625;tvaluc二Ftvjduci*l ()+0.5;ftvaluc 二ftvaluu+().()5;f[j]=n^lue;//温度扩大十倍，精确到一位小数t\^alue=f[j];t=tvaluu/l ()()(); wrcom(0x80-F0x41);wrdat(tablcl [t]);// 显示百位 t=tvalue%1000/100;wrdat(tablel [t]);// 显示十位 t 二 tvaluu%l()()/l();wrdat(tablel [t]); / / 显示个位 wrdat(0x2e); //显示小数点儿 t=tvaluu% 1()/1;wrdat(tablcl [t]);//显示小数位 del ayms (5000);void mainQ/****主函数 ****dl=l;d2=l;sp=l；displayinitO；//初始化显示while(l){tmstartO；//初始化rcad_dcaltcmpO；//读取温度/****序列号读取程序****/#include <rcg52.h>#dcfine uchar unsigned char#dcfinc uint unsigned intsbit DQ 二PIT;器信号线sbit rs = P1A4;命令选择端(H/L)位声明〃温度传感//LCD数据/sbit lcdcn 二P1A6;位声明void delay(uint z);数void//DQ18B20复位，初始化函数bit DS18B20_Rcadbit(void);数uchar DS18B20_RcadByte(void);据函数void DS18B20_WritcByte(uchar dat); 个字节数据函数void LCD_WriteCom(uchar com);命令写入函数void LCD_WritcData(uchar dat);据写入函数void//LCD初始化函数void Display 18B20Rom(char Rom);使能信号端函数//LCD//延时函DS18B2()_R C sct(void);〃读1位数据函〃读1个宇节数//向DQ18B20 写一//1602液晶//1602液晶数LCD_InitO；//显示18B20序列号/**********************************************//**********************************************/ void main(){ uchar a,b,c,d,e,f,g,h;LCD_Init();DS18B20_Resct();dulay ⑴；DS18B20_WriteByte(0x33);delay(l)；a = DS18B20_ReadByteO；b = DS18B20_ReadByteO；c 二DS18B2()_ReadByteO；d = DS18B20_ReadByteO；e = DS18B20_ReadByteO；f = DS18B20_ReadByteO；g = DS18B20_ReadByteO；h = DS18B20_ReadByteO；LCD_WritcCom(()x80+()x40);Display 18B20Rom(h);Displayl 8B20Rom(g);Displayl 8B20Rom(f);Display 18B20Rom(c);Displayl 8B20Rom(d);Displayl 8B20Rom(c);Displayl 8B20Rom(b);Displayl 8B20Rom(a);while(l);}]Z^C * ]/* 延时函数：void delayO *//* 功能：延时函数*/I Z^C Z^C z^c ]void delay(uint z)//延时函数uint x,y；for( x = z; x > 0; x—)for( y = 110;y > O；V");I Z^C Z^C Z^C z^c ]DS18B20 函数:void DS18B20_ResetO /**/功能：复位18B20 /*]Z^C Z^C Z^C Z^C Z^C Z^C Z^C * Z^C * Z^C * z^c ]void DS18B20_Reset(void)//DQl 8B20 复位，初始化函数uint i;DQ = 0;i= 103;while(i > 0) i-;DQ = 1；i = 4;whilc(i>())i-;I Z^C Z^C Z^C z^c ]/* DS18B20 函数：void DS18B2()_R C adbit()*//* 功能：读1个字节数据函数*/[5^C 5^C jbit DS18B20_Readbit(void) //读 1 位数据函数uint i;bit dat; DQ = 0; i++； DQ = 1； i++； i++；dat = DQ;i = & whilc( i > ())i —; return( dat);}ff/*DS18B20 函 数：void DS18B20_RcadByte()*//*功能：读1个字节数据函数]z^C 5^C 5^C 5^C 5^C ]uchar DS18B20_RcadByte(void)uchar ij.dat; dat = 0;//i++起延时作用//读1个宇节数据函数for(i = 1; i <= 8; i++ )j 二DS18B2()_Rcadbit();dat = (j « 7) | (dat» 1 );}rcturn(dat);}]z^c ] /* DS18B20 函数:void DS18B20_WritcByteO*//* 功能：向DQ18B20写一个字节数据函数[Z^C Z^C Z^C z^c ]void DS18B20_WritcBytc(uchar dat)//向DQ18B20 写一个字节数据函数uint i;uchar j;bit testb;for(j=l; j<=& j++)tcstb = dat&OxOl;dat= dat>>l;if(tcstb) / / 写 1{DQ = 0；i++;i++;DQ = I；i = 8;while(i>0)i-;}else{DQ = (); //写()i = 8;whilc(i>0)i-;DQ = 1；i++;i++;}I [LCD 函数：void LCD_WriteComO /**//* 功能：向LCD 写入命令*/void LCD_WritcCom(uchar com)rs = 0; P3二 com; delay (5); leden 二 0; delay (5); leden = 1; delay (5); leden 二 0;/* LCD 函 数 ：voidLCD_WritcData(uchar dat)*//*功 能： 向 LCD 写入数据*/]z^C5^C5^C5^C 5^C ]void LCD_WriteData(uchar dat)rs = 1;选择LCD 为写入数据状态f •f//lcdcn 二 0; P3= dat;据放到总线上delay (5); leden = 1;LCD 使能端一个脉冲delay (5);之前放到总线上lcdcn 二 0;据写入LCDdelay (5);/*LCD 函 数:void LCD_Init()*//* 功能：初始化LCD ,设定LCD 的初始状态 */]z^C5^C5^C5^C5^C]void LCD_InitQ式设定f •f//将待写入数〃给//信号将//的数LCD_WriteCom(0x38);//LCD 显示模delay (15);LCD_WritcCom(()x()8);示delay (3);LCD_WritcCom(()x()l);屏delay (3);LCD_WritcCom(()x()6); 址指针为自动加1delay (3);LCD_WritcCom(()x()c);示，但不显示光标//关闭LCD显//LCD显示清〃设定光标地〃打开LCD显I*^C ]/**//**//*显示18B20 序歹寸号I Z^C Z^C ]void Displayl 8B20Rom(char Rom)uchar h,l;1 = Rom & OxOf; //取低 4 位h = Rom & ()xf(); //取高 4 位h >>= 4;if( ( h >二0x00 )&&( h v二0x09 ))LCD_Wri tcData(h+0x30);//取ASCII 码elseLCD_Wri tcData(h 十0x37);//取ASCII 码if((l >= 0x0() )&&( 1 <= 0x09 ))LCD_Wri tcData(14-()x30); // 取ASCII码elseLCD_WriteData(14-0x37); // 取ASCII码如有侵权请联系告知删除，感谢你们的配合!。
