低压熔断器的结构

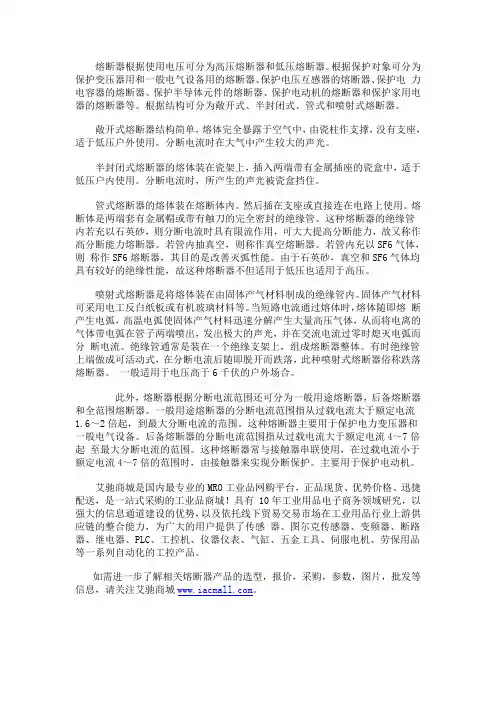

熔断器根据使用电压可分为高压熔断器和低压熔断器。

根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。

根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。

敞开式熔断器结构简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用。

分断电流时在大气中产生较大的声光。

半封闭式熔断器的熔体装在瓷架上，插入两端带有金属插座的瓷盒中，适于低压户内使用。

分断电流时，所产生的声光被瓷盒挡住。

管式熔断器的熔体装在熔断体内。

然后插在支座或直接连在电路上使用。

熔断体是两端套有金属帽或带有触刀的完全密封的绝缘管。

这种熔断器的绝缘管内若充以石英砂，则分断电流时具有限流作用，可大大提高分断能力，故又称作高分断能力熔断器。

若管内抽真空，则称作真空熔断器。

若管内充以SF6气体，则称作SF6熔断器，其目的是改善灭弧性能。

由于石英砂，真空和SF6气体均具有较好的绝缘性能，故这种熔断器不但适用于低压也适用于高压。

喷射式熔断器是将熔体装在由固体产气材料制成的绝缘管内。

固体产气材料可采用电工反白纸板或有机玻璃材料等。

当短路电流通过熔体时，熔体随即熔断产生电弧，高温电弧使固体产气材料迅速分解产生大量高压气体，从而将电离的气体带电弧在管子两端喷出，发出极大的声光，并在交流电流过零时熄灭电弧而分断电流。

绝缘管通常是装在一个绝缘支架上，组成熔断器整体。

有时绝缘管上端做成可活动式，在分断电流后随即脱开而跌落，此种喷射式熔断器俗称跌落熔断器。

一般适用于电压高于6千伏的户外场合。

此外，熔断器根据分断电流范围还可分为一般用途熔断器，后备熔断器和全范围熔断器。

一般用途熔断器的分断电流范围指从过载电流大于额定电流1.6～2倍起，到最大分断电流的范围。

这种熔断器主要用于保护电力变压器和一般电气设备。

后备熔断器的分断电流范围指从过载电流大于额定电流4～7倍起至最大分断电流的范围。

熔断器的识别与检测一、熔断器的功用熔断器是一种最简单有效的保护电器，当流过它的电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电路。

它广泛应用于低压配电系统、控制系统以及用电设备中作短路和过流保护。

二、熔断器的工作原理及特性1、熔断器的工作原理熔断器主要由熔体和安装熔体的熔管两部分组成。

熔体是熔断器的核心部分，常做成丝状或片状，其材料有两类：一类为低熔点材料，如铅锡合金、锌等；另一类为高熔点材料，如银、铜、铝等。

使用时，熔断器串联在所保护的电路中。

电路正常工作时，熔体允许通过一定大小的电流而不熔断；电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量使熔体温度上升到熔点时，熔体熔断而切断电路，从而达到保护电气设备的目的。

2、熔断器的工作特性电气设备的过电流保护主要有过载延时保护和短路瞬时保护。

过载延时保护与短路瞬时保护不仅电流倍数不同，两者的差异也很大。

从特性上看，过载延时保护需要反时限保护特性，短路瞬时保护则需要瞬动保护特性。

从参数要求方面看，过载延时保护要求熔化系数小，发热时间常数大；短路瞬时保护则要求较大的限流系数、较小的发热时间常数、较高的分断能力和较低的过电压。

从工作原理看，过载延时保护动作的物理过程主要是熔化过程，而短路瞬时保护则主要是电弧的熄灭过程。

熔断器的主要特性为熔断器的安秒特性，即熔断器的熔断时间t与熔断电流的I的关系曲线。

因t∝1/I2，熔断器的安秒特性如图1所示，图中I∞为最小熔化电流（或称临界电流），即通过熔体的电流小于此电流时不会熔断。

所以，选择的熔体额定电流I N应小于I∞。

通常取I∞/I N=1.5～2，称为熔化系数，该系数反映熔断器在过载时的保护特性。

要使熔断器能保护较小过载电流，熔化系数应低些。

为避过电动机图1熔断器的安秒特性1起动时的短时过电流，熔体的熔化系数应高些。

三、熔断器的主要技术参数熔断器的主要技术参数有：1.额定电压。

从灭弧角度出发，熔断器长期工作时和分断后能承受的电压。

熔断器工作原理-用途和结构-技术参数-工作的物理过程————————————————————————————————作者：————————————————————————————————日期：熔断器工作原理/用途和结构/技术参数/工作的物理过程1、熔断器（fuse-link）的用途和结构熔断器是当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电器的保护电器，它是集感应、比较与执行于一体的最简单且性能优异的保护电器，在低压配电线路中作短路和过载保护用。

由于熔断器对过载反应不灵敏，所以不宜用于过载保护，主要用于短路保护。

熔断器主要由熔体和安装熔体的熔管和熔座组成。

其中熔体是主要部分，既是感受元件又是执行元件。

熔体可以做成丝状、片状、带状、笼状，材料有两类：低熔点材料，如铅、锌、锡及铅锡合金；另一类为高熔点材料，如银、铜、铝等。

熔管的材料为陶瓷、绝缘钢纸或玻璃纤维。

2、熔断器的主要工作原理和主要技术参数：熔断器是一种结构简单、使用方便、价格低廉的保护电器。

它主要有熔体和安装熔体的导电零件组成，此外还有绝缘座和绝缘管组成。

使用时，熔体被保护电路串联，当电路为正常负载电流时，熔体温度较低。

如果电路发生短路故障时，电路电流增大，熔体发热。

当熔体温度升高到熔点时，自行熔断，分断故障电路，达到保护线路的目的。

3、熔断器工作的物理过程：1）.熔体升温当电路中出现短路电流时，使熔体温度升高到熔化温度，但熔体仍然处于固体状态，并没有开始熔化。

此时，电流越大，温度上升越快。

2）.熔体熔化熔体继续吸收热量，其中部分金属开始从固体状态转变为液体状态。

由于熔体熔化需要吸收一部分热，因此，这个阶段内，熔体温度始终保持在熔点。

3）.电弧产生熔化了的金属继续被加热直至汽化，即出现金属蒸汽。

此时，由于瞬间小的绝缘间隙的出现，电流突然中断，此时的电路电压会立即击穿此间隙，产生电弧，从而使电路又一次接通，形成第二次加热阶段。

低压熔断器简介及其电路符号
一、低压熔断器简介
熔断器是一种用于过载与短路保护的电器，当超出限定值的电流通过熔断器的熔体时将其熔化而分断电路。

熔断器主要由熔体、触点插座和绝缘底板等部分组成。

熔断器的核心部分是熔体，常做成丝状或片状，其材料有两类：一类为低熔点材料，如铅锡合金；另一类为高熔点材料，如银、铜、铝等。

熔断器接入电路时，熔体被串接在电路中，负载电流流经熔体，由于电流的热效应使温度上升，当电路发生过载或短路时，电流大于熔体允许的正常发热电流，使熔体温度急剧上升，超过其熔点而熔断，将电路切断，有效地保护了电路和设备。

二、熔断器的电路符号
熔断器的电路符号如图1。

图1 熔断器电路符号。

低压熔断器分类及选用原则一、熔断器简介熔断器是一种用于电路保护的电器，当电路中出现异常过载或短路电流时，熔断器会因过热而熔断，从而切断电路，保护电路设备不受损坏。

熔断器广泛应用于低压配电系统和控制系统，是电力系统中重要的保护元件之一。

二、熔断器的分类熔断器的种类繁多，按照不同的分类方式可以分为不同的类型。

以下是熔断器的几种常见分类方式：1.按使用电压等级分类：根据熔断器使用的电压等级可以分为高压熔断器和低压熔断器。

低压熔断器主要应用于380V及以下的电路中，而高压熔断器则应用于较高的电压等级中。

2.按用途分类：根据熔断器的用途可以分为电力熔断器、控制熔断器和信号熔断器。

电力熔断器主要用于电路保护，控制熔断器主要用于控制电路的保护，而信号熔断器主要用于信号传输线路的保护。

3.按结构分类：根据熔断器的结构可以分为封闭式熔断器、半封闭式熔断器和开启式熔断器。

封闭式熔断器内部填充石英砂，通过石英砂的导热性能实现快速熔断，半封闭式熔断器类似于封闭式熔断器，但是其外壳通常为玻璃或陶瓷材料，开启式熔断器则直接暴露在空气中。

4.按熔体分类：根据熔体的形状和结构可以分为丝状熔断器、片状熔断器和微型熔断器等。

丝状熔断器的熔体呈丝状，主要用于较大电流的电路保护，片状熔断器的熔体呈片状，微型熔断器的熔体则较小，主要用于电子设备和控制系统中的电路保护。

三、熔断器的选用原则在选择和使用熔断器时，应遵循一定的原则，以确保其能够正常工作并起到良好的保护作用。

以下是一些常见的选用原则：1.电压等级：根据电路的电压等级选择相应电压等级的熔断器，以确保其能够在正常工作电压下安全运行。

如果使用电压等级不匹配的熔断器，可能会导致电路故障或设备损坏。

2.电流规格：根据电路中的电流规格选择相应规格的熔断器。

在选择时，需要考虑电路中的最大电流值和电流有效值等因素，以确保熔断器的额定电流能够满足电路的需求。

3.负荷特性：了解电路中的负荷特性，如电阻性负荷、电感性负荷和电容性负荷等。

1.按用途分，低压电器有哪几类？常见的低压电器按用途可以分为：配电电器、控制电器、主令电器、保护电器及执行电器等。

按工作原理可分为电磁式电器、非电量控制电器等。

熔断器的原理及符号：熔断器是一种利用电流热效应原理和热效应导体热熔断来保护电路的电器，广泛应用于各种控制系统中起保护电路的作用。

当电路发生短路或严重过载时，它的热效应导体能自动迅速熔断，从而切断电路，使导线和电气设备不致损坏。

由于它结构紧凑，价格低廉、工作可靠、使用、维护方便，因而应用十分广泛。

熔断器的图形符号熔断器的结构：熔断器主要由熔体（保险丝）和安装熔体的熔管(熔座)绝缘管或绝缘座组成。

熔体一般由熔点低、易于熔断、导电性能好的热效应合金材料制成；绝缘管或绝缘座一般由陶瓷、胶木或塑料组成。

从结构上分，熔断器有插入式、螺旋式、密封式和自复式。

2.熔断器的主要用途是什么？常用熔断器有哪些型号？熔断器是低压配电电路和电力拖动系统中一种最简单的安全保护电器，主要用作短路保护，有时也可用于过载保护。

（1）瓷插式熔断器（RC1A系列）（2）螺旋式熔断器（RL1、RL2、RL6、RL7、RLS1、RLS2系列）（3）有填料封闭管式熔断器（RT系列）（2）无填料封闭管式熔断器（RM系列）（3）快速熔断器（RS、RLS系列）螺旋式熔断器有RLS系列。

熔体是一个瓷管，内装石英砂和熔丝，石英砂彩色石英砂（指含二氧化硅较多的河砂、海砂、风化砂等。

除主要成分二氧化硅外，还含有氧化铁、氧化铝、铅、硼、镁、钠等微量元素。

主要用作玻璃工业和陶瓷工业的原料，冶金工业的助熔剂）。

用于熔断时的消弧和散热，瓷管头部装有一个染成红色的熔断指示器，一旦熔体熔断，指示器马上弹出脱落，透过瓷帽上的玻璃孔可以看到，起到指示的作用。

螺旋式熔断器具有较大的热惯性和较小的安装面积，常用于机床电气控制。

其缺点是熔体为一次性使用，成本较高。

3.熔断器的选择？选用低压熔断器时，一般只考虑熔断器的额定电压、熔断器的额定电流和熔体的额定电流3项参数，其他参数只有在特殊要求时才考虑。

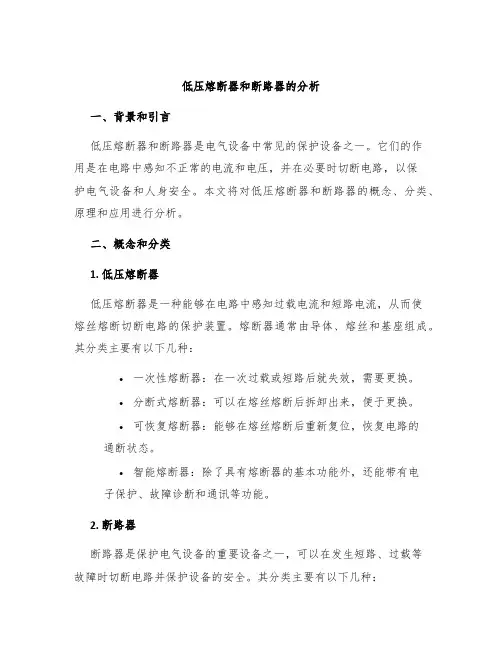

低压熔断器和断路器的分析一、背景和引言低压熔断器和断路器是电气设备中常见的保护设备之一。

它们的作用是在电路中感知不正常的电流和电压，并在必要时切断电路，以保护电气设备和人身安全。

本文将对低压熔断器和断路器的概念、分类、原理和应用进行分析。

二、概念和分类1. 低压熔断器低压熔断器是一种能够在电路中感知过载电流和短路电流，从而使熔丝熔断切断电路的保护装置。

熔断器通常由导体、熔丝和基座组成。

其分类主要有以下几种：•一次性熔断器：在一次过载或短路后就失效，需要更换。

•分断式熔断器：可以在熔丝熔断后拆卸出来，便于更换。

•可恢复熔断器：能够在熔丝熔断后重新复位，恢复电路的通断状态。

•智能熔断器：除了具有熔断器的基本功能外，还能带有电子保护、故障诊断和通讯等功能。

2. 断路器断路器是保护电气设备的重要设备之一，可以在发生短路、过载等故障时切断电路并保护设备的安全。

其分类主要有以下几种：•空气断路器：使用空气作为绝缘介质，可以分为常规空气断路器和高压SF6断路器。

•液体断路器：使用油作为绝缘介质，可以分为油式断路器和真空式断路器。

•磁悬浮断路器：采用磁悬浮和毫米波感应技术，可以实现无接触、高速断开和高可靠性的断路功能。

三、原理和应用1. 低压熔断器的原理低压熔断器的原理是利用熔丝受热后熔断的原理，对电路中的过载电流和短路电流进行保护。

当熔丝受热温度达到一定程度时，其熔断融化，从而断开电路，保护电气设备。

其中，熔丝的材料和断面积是决定熔丝承受电流能力的关键因素。

2. 断路器的原理断路器的原理是通过控制其可调节的触头间距来切断电路。

当电路中出现过载电流和短路电流时，断路器通过感知电流大小和速度，控制触头间距，使其达到切断电流的目的。

同时，断路器还要满足其可靠性、灵敏度和机械强度等方面的要求。

3. 应用低压熔断器和断路器广泛应用于电气设备的保护和控制中。

例如，低压熔断器通常用于家庭电器、电子电路、工业自动化等方面；断路器则用于电力系统、变电站、发电厂等领域。
