导体直流电阻表

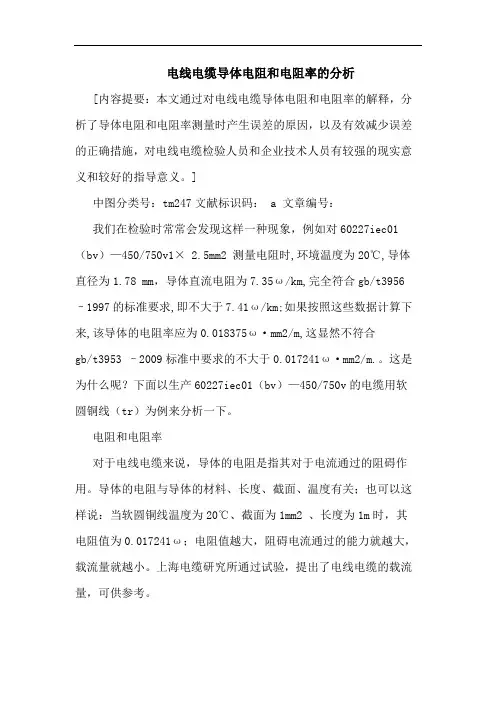

电线电缆导体电阻和电阻率的分析[内容提要：本文通过对电线电缆导体电阻和电阻率的解释，分析了导体电阻和电阻率测量时产生误差的原因，以及有效减少误差的正确措施，对电线电缆检验人员和企业技术人员有较强的现实意义和较好的指导意义。

]中图分类号：tm247文献标识码： a 文章编号：我们在检验时常常会发现这样一种现象，例如对60227iec01（bv）—450/750v1× 2.5mm2 测量电阻时,环境温度为20℃,导体直径为1.78 mm，导体直流电阻为7.35ω/km,完全符合gb/t3956–1997的标准要求,即不大于7.41ω/km;如果按照这些数据计算下来,该导体的电阻率应为0.018375ω·mm2/m,这显然不符合gb/t3953 –2009标准中要求的不大于0.017241ω·mm2/m.。

这是为什么呢？下面以生产60227iec01（bv）—450/750v的电缆用软圆铜线（tr）为例来分析一下。

电阻和电阻率对于电线电缆来说，导体的电阻是指其对于电流通过的阻碍作用。

导体的电阻与导体的材料、长度、截面、温度有关；也可以这样说：当软圆铜线温度为20℃、截面为1mm2 、长度为1m时，其电阻值为0.017241ω；电阻值越大，阻碍电流通过的能力就越大，载流量就越小。

上海电缆研究所通过试验，提出了电线电缆的载流量，可供参考。

电线电缆导体的电阻率有体积电阻率、质量电阻率、单位长度电阻率。

体积电阻率为单位长度和单位截面积的导体的电阻。

国际电工委员会iec28（125）《铜电阻国际标准》中规定：“20℃温度时，国际退火铜体积电阻率是1/58=0.017241ω·mm2/m”。

从以上描述中我们了解到电阻和电阻率并不是一回事。

在实际操作中，无论是检验机构还是企业都应该加以区别。

企业对电线电缆导体的原材料进厂时应按电阻率来进行验收考核，执行标准为gb3952-2008《电工用铜线坯》和gb/t3953 –2009《电工圆铜线》；对于成品电线电缆导体是考核其电阻的，执行标准为gb/t3956-2008《电缆的导体》。

电线电缆导体直流电阻的测量摘要：对于电线电缆而言，导体直流电阻是电性能的重要指标，检测导体直流电阻是否符合标准中的规定，对判定其质量的好坏起着关键的衡量作用。

我们从试验设备、试样制备、试验程序、试验结果及计算进行详细的叙述，从而对直流电阻试验有更深刻的学习和了解。

关键词：电线电缆；导体；直流电阻前言：电线电缆导体直流电阻表征其导电能力，只有知道导体直流电阻是否合格，才能判断导电能力的好坏。

标准GB/T 3048的规定适用于测量电线电缆导体的直流电阻，其测量范围为：双臂电桥2×10-5～99.9Ω，单臂电桥1Ω～100Ω及以上。

规定的试验方法不适用于测量已安装的电线电缆的直流电阻。

1.试验设备1.1电桥可以是携带式电桥或试验室专用的固定式电桥,试验室专用固定式电桥及附件的接线与安装应按仪器技术说明书进行。

1.2只要测量误差符合GB/T 3048.4的规定,也可使用除电桥以外的其他仪器。

如根据直流电流-电压降直接法原理,并采用四端测量技术,具有高精度的数字式直流电阻测试仪。

1.3当被测电阻小于1Ω时,应尽可能采用专用的四端测量夹具进行接线,四端夹具的外侧一对为电流电极,内测一对为电位电极,电位接触应由相当锋利的刀刃构成,且互相平行,均垂直于试样。

每个电位接点与相应的电流接点之间的间距应不小于试样断面周长的1.5倍。

2.试样制备2.1试样截取:从被试电线电缆上切取长度不小于1m的试样,或以成盘(圈)的电线电缆作为试样。

去除试样导体外表面绝缘、护套或其他覆盖物,也可以只去除试样两端与测量系统相连接部位的覆盖物、露出导体。

去除覆盖物时应小心进行,防止损伤导体。

2.2试样拉直: 如果需要将试样拉直,不应有任何导致试样导体横截面发生变化的扭曲,也不应导致试样导体伸长。

2.3试样表面处理: 试样在接入测量系统前,应预先清洁其连接部位的导体表面,去除附着物、污秽和油垢。

连接处表面的氧化层应尽可能除尽。

如用试剂处理后,必须用水充分清洗以清除试剂的残留液。

1.设计电压电缆及附件的设计必须满足额定电压、雷电冲击电压、操作冲击电压和系统最高电压的要求。

其定义如下：额定电压额定电压是电缆及附件设计和电性试验用的基准电压，用U0/U表示。

U0——电缆及附件设计的导体和绝缘屏蔽之间的额定工频电压有效值，单位为kV；U——电缆及附件设计的各相导体间的额定工频电压有效值，单位为kV。

雷电冲击电压UP——电缆及附件设计所需承受的雷电冲击电压的峰值，既基本绝缘水平BIL，单位为kV。

操作冲击电压US——电缆及附件设计所需承受的操作冲击电压的峰值，单位为kV。

系统最高电压Um——是在正常运行条件下任何时候和电网上任何点最高相间电压的有效值。

它不包括由于故障条件和大负荷的突然切断而造成的电压暂时的变化，单位为kV。

定额电压参数见下表（点击放大）330kV操作冲击电压的峰值为950kV；500kV操作冲击电压的峰值为1175kV。

2.导体电阻2.1导体直流电阻单位长度电缆的导直流电阻用下式计算:式中：R＇——单位长度电缆导体在θ℃温度下的直流电阻；A——导体截面积，如导体右n根相同直径d的导线扭合而成，A=nπd2/4;ρ20——导体在温度为20℃时的电阻率，对于标准软铜ρ20=0.017241Ω˙mm2/m：对于标准硬铝：ρ20=0.02864Ω˙mm2/m；首页1234α——导体电阻的温度系数（1/℃）；对于标准软铜：=0.00393℃-1；对于标准硬铝：=0.00403℃-1；k1——单根导线加工过程引起金属电阻率的增加所引入的系数。

一般为1.02-1.07（线径越小，系数越大）；具体可见《电线电缆手册》表3-2-2；k2——用多根导线绞合而成的线芯，使单根导线长度增加所引入的系数。

对于实心线芯，=1；对于固定敷设电缆紧压多根导线绞合线芯结构，=1.02（200mm2以下）～1.03（240mm2以上）k3——紧压线芯因紧压过程使导线发硬、电阻率增加所引入的系数（约1.01）；k4——因成缆绞合增长线芯长度所引入系数，对于多芯电缆及单芯分割导线结构，（约1.01）；]k5——因考虑导线允许公差所引入系数，对于紧压结构，约1.01；对于非紧压型，k5=[d/(d-e)]2（d为导体直径，e为公差）。

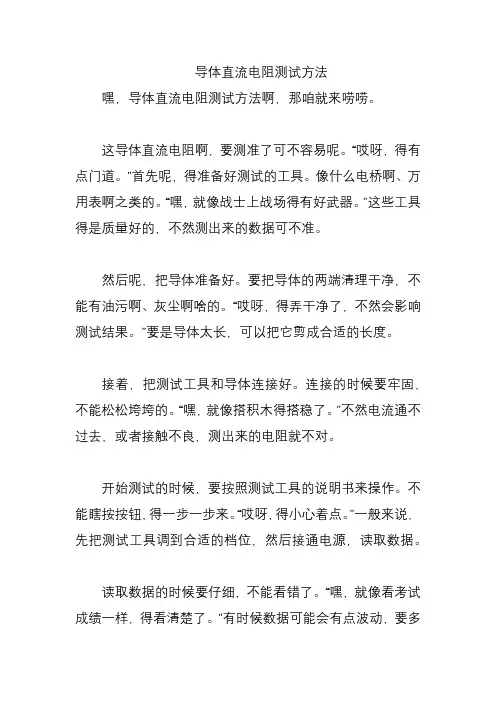

导体直流电阻测试方法嘿，导体直流电阻测试方法啊，那咱就来唠唠。

这导体直流电阻啊，要测准了可不容易呢。

“哎呀，得有点门道。

”首先呢，得准备好测试的工具。

像什么电桥啊、万用表啊之类的。

“嘿，就像战士上战场得有好武器。

”这些工具得是质量好的，不然测出来的数据可不准。

然后呢，把导体准备好。

要把导体的两端清理干净，不能有油污啊、灰尘啊啥的。

“哎呀，得弄干净了，不然会影响测试结果。

”要是导体太长，可以把它剪成合适的长度。

接着，把测试工具和导体连接好。

连接的时候要牢固，不能松松垮垮的。

“嘿，就像搭积木得搭稳了。

”不然电流通不过去，或者接触不良，测出来的电阻就不对。

开始测试的时候，要按照测试工具的说明书来操作。

不能瞎按按钮，得一步一步来。

“哎呀，得小心着点。

”一般来说，先把测试工具调到合适的档位，然后接通电源，读取数据。

读取数据的时候要仔细，不能看错了。

“嘿，就像看考试成绩一样，得看清楚了。

”有时候数据可能会有点波动，要多测几次，取平均值。

我给你讲个事儿吧。

有一次我们在工厂里测试导体的直流电阻。

一开始大家都不太会，测出来的数据乱七八糟的。

后来请了个老师傅来教我们，按照上面说的方法，准备好工具，清理好导体，连接好，认真操作。

最后测出来的数据就准确多了。

“哈哈，这导体直流电阻测试还真得用心。

”总之呢，导体直流电阻测试要准备好工具，清理好导体，连接好，认真操作，仔细读取数据。

这样才能测准导体的直流电阻，为我们的工作提供准确的数据。

电缆直流电阻与长度的关系您好！电线、电缆每1千米的直流电阻计算公式：每1千米的直流电阻=电阻系数×1000÷截面积（平方毫米）·欧／1000米电阻系数：其中当温度T=20℃时，铜的电阻系数为0.0175欧·平方毫米／米铝的电阻系数为0.0283欧·平方毫米／米其中当温度T=75℃时，铜的电阻系数为0.0217欧·平方毫米／米铝的电阻系数为0.0346欧·平方毫米／米注意不论是单根或是多根都是以总截面积为计。

例如以1.5平方毫米铜芯线（环境温度为20℃）计算： 0.0175×1000÷1.5≈11.667（欧／1000米）绝缘铜电线最大直流电阻计算方法20度时铜导体直流电阻=17.241/实际截面积单位：欧/km t度时铜导体直流电阻=（17.241/实际截面积）*（1+0.00393*(t-20)）* 1.012*1.007 若为铝芯，17.241换为28.264，0.00393换为0.004 03 求出的是单位长度电阻，有多长再乘即可注：20度时最大电阻可查GB3956-1997，有国标就尊重国标直流电动机： 4.0.2 测量励磁绕组和电枢的绝缘电阻值，不应低于 0.5MΩ。

4.0.7 测量励磁回路连同所有连接设备的绝缘电阻值不应低于0.5MΩ。

交流电动机： 1 额定电压为 1000V 以下，常温下绝缘电阻值不应低于 0.5MΩ；额定电压为 1000V及以上，折算至运行温度时的绝缘电阻值，定子绕组不应低于1MΩ/KV，转子绕组不应低于0.5MΩ/KV。

此外还应考虑温度对绝缘电阻值的影响。

直流电阻和20℃电阻率的单位及计算公式1)定义或解释电阻率是用来表示各种物质电阻特性的物理量。

某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。

(2)单位国际单位制中，电阻率的单位是欧姆·米，常用单位是欧姆·平方毫米/米。

电机绕组直流电阻
电机绕组直流电阻是指电机绕组在直流电路中的电阻阻值。

电机绕组直流电阻是电机的基本电性能参数之一，它反映了电机绕组导体的阻值大小，是评价电机绕组导体质量的重要指标。

电机绕组直流电阻的大小与电机绕组导体的材料、截面积、长度、温度等因素有关。

在电机的维修和检测过程中，测量电机绕组直流电阻是常用的一种方法。

通常使用万用表或电桥等仪器进行测量，测量值可以反映电机绕组导体的状态和损坏情况，为电机的维修和保养提供重要参考。
