电梯主要部件配置表

附件11.有机房载货电梯主要部件清单电梯主要功能电梯功能说明1．检修运行：这是在检修或调试电梯时使用的操作功能。

当符合运行条件时，按上/下行按钮可使电梯以检修速度点动向上/向下运行。

持续按下按钮，电梯保持运行，松开按钮即停止运行。

2. 直接停靠：采用距离控制原则，根据停车请求自动生成N条运行曲线，以最优减速度停靠目的层。

3．自救运行：当电梯处于非检修状态下，且未停在平层区。

此时只要符合起动的安全要求，电梯将自动以慢速运行至平层区，开门放客。

4. 电机参数自学习：控制系统可以自动辨识电机的电阻、电感、空载电流等控制参数，以便精确控制电机。

5. 井道参数自学习：在电梯投入运行之前，学习楼层高度等参数，作为电梯运行、减速、停车的依据。

6．锁梯服务：自动运行状态下，锁梯开关被置位后，消除所有召唤登记。

电梯仍正常运行，只响应轿内指令直至没有指令登记,而后返回基站开门放客，到设定时间后自动关门，关掉内部灯和风扇，电梯停止运行。

7．自动返基站：无司机运行时，如果设定自动返基站功能有效，当无指令和召唤时，电梯在一定时间延迟后自动返回基站。

8. 关灯节电功能：待梯时轿内照明、风扇自动断电。

9．前后门服务楼层设置：前后门服务楼层可通过参数设定。

10．服务楼层设置：通过手持操作器可以任意设置电梯能停靠哪些层站，哪些层站不停靠。

11．轿厢位置的自动修正：因非正常原因导致电梯平层不准，控制系统以低速控制电梯通过微调使轿厢准确平层。

12. 跳跃楼层显示：可以显示设定的虚拟楼层。

13．错误指令取消:乘客按下指令按钮被响应后，发现与实际要求不符，可在通过指令按钮取消该登记的信号。

14．反向消号：当电梯到达最远层站将要反向时，原来所有后方登记的指令全部消除15. 自动开关门：电梯到达目的站后，经设定时间自动开门放客，再过一设定时间，若无外部召唤，电梯自动关门，开始运行。

16．保持开门时间分类设定：无司机运行时，电梯到站自动开门后，延时若干时间自动关门。

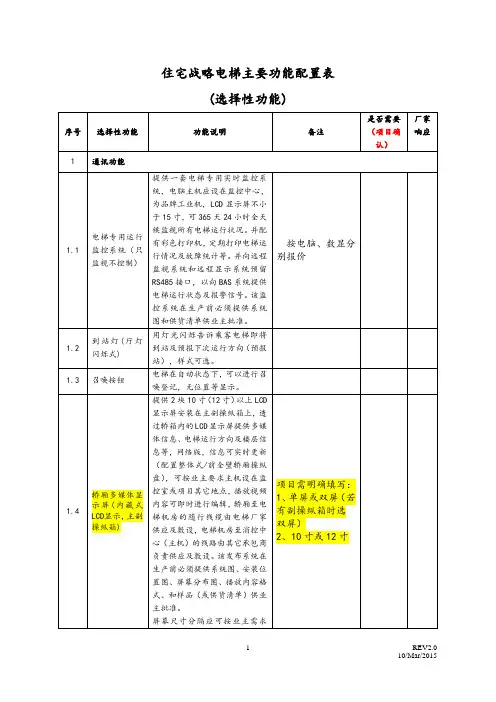

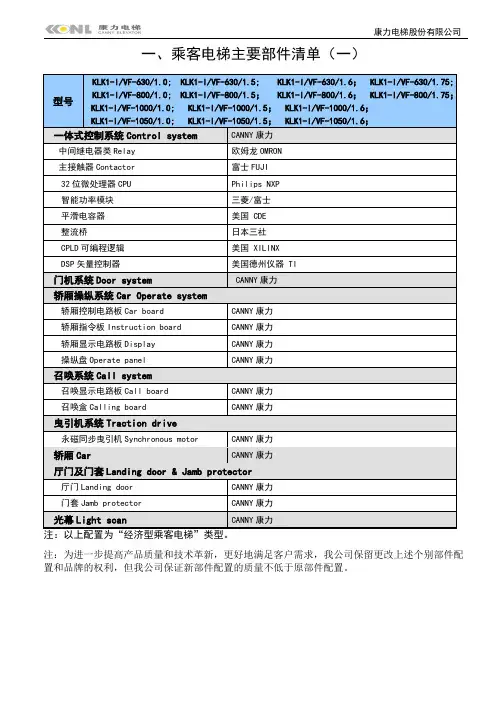

一、乘客电梯主要部件清单（一）注：以上配置为“经济型乘客电梯”类型。

注：为进一步提高产品质量和技术革新，更好地满足客户需求，我公司保留更改上述个别部件配置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

注：以上配置已包含“小机房乘客电梯KLKS/VF”类型。

注：为进一步提高产品质量和技术革新，更好地满足客户需求，我公司保留更改上述个别部件配置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

四、商务乘客电梯主要部件清单（一）置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

五、商务乘客电梯主要部件清单（二）置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

六、无机房乘客电梯主要部件清单注：为进一步提高产品质量和技术革新，更好地满足客户需求，我公司保留更改上述个别部件配置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

七、观光电梯主要部件清单注：以上配置已包含“小机房观光电梯KLGS/VF”类型。

注：为进一步提高产品质量和技术革新，更好地满足客户需求，我公司保留更改上述个别部件配置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

八、无机房观光电梯主要部件清单置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

九、医用电梯主要部件清单注：为进一步提高产品质量和技术革新，更好地满足客户需求，我公司保留更改上述个别部件配置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

十、载货电梯主要部件清单（VP）注：以上配置已包含“贯通”类型。

注：为进一步提高产品质量和技术革新，更好地满足客户需求，我公司保留更改上述个别部件配置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

注：以上配置已包含“贯通”类型。

注：为进一步提高产品质量和技术革新，更好地满足客户需求，我公司保留更改上述个别部件配置和品牌的权利，但我公司保证新部件配置的质量不低于原部件配置。

3-MAPG630电梯技术规格表一、技术规格1 电梯型号3-MAPG6302 载重量（kg）320/450/630/800/1000/1150/1250/1350/16003 速度（m/s） 1.0/1.5/1.6/1.75/2.0/2.5/3.04 控制方式32位微机全集选控制，单控/并联5 驱动方式VVVF（变频变压调速）6 层站数（层/门/站）48F以下7 台数8 轿厢净尺寸（mm）(W×D)9 井道净尺寸（mm）(W×D)10 基站11 开门方式) 中分门12 开门距（宽×高mm) 700/800/900/100013 顶层高度(mm)14 底坑深度(mm)二、装潢配置1 前壁（∮≧1.2mm）发纹不锈钢（439）2 围壁（∮≧1.2mm）发纹不锈钢（439）3 轿门（∮≧1.2mm）发纹不锈钢（439）4 首层层门和小门套（∮≧1.2mm）发纹不锈钢（439）5 其余层门和小门套（∮≧1.2mm）钢板烤漆6 门地坎铝合金7 轿顶内饰KC01B8 轿厢地板KC12A9 扶手 / 扶手位置10 通风11 轿厢照明12 操纵箱(显示)13 召唤箱(显示)3-MAPG630电梯功能配置表一、标配功能一、电梯操作服务类1 满员服务2 司机服务3 直达服务4 轿厢微机异常处理5 轿内反向指令消除6 轿内照明，风机自动关闭7 层站微机异常处理8 层站运行控制开关9 独立运行功能10 电梯不启动报警11 超载报警12 轿厢应急照明13 警铃14 消防应急返回二、显示和信号类1 轿内运行方向指示2 层站运行方向指示3 关门按钮响应指示4 开门按钮响应指示5 多方通话装置6 轿内超载指示三、门操作类1 关门保护2 轿内运行/停止开关3 关门力矩控制4 换向重开门5 门负载检测6 开门受阻控制7 开门保持时间自动调整8 重复关门9 本层再开门四、控制和安全保护类1 电梯受阻失速保护2 制动器冗余保护3 轿厢侧手动运行4 检修操作5 力矩前馈启动6 上电再平层7 楼层误差自动修正 8 安全停靠 9 停层开门10 逆变装置温度检测二、增配功能否轿内误登记指令人工消除否语音报站功能（中文）否地震应急服务否后备供电运行（运行/停止）否火灾应急返回结束否停电应急停靠否语音报站功能（英文）否视频接口功能否音频接口功能否轿厢到站/层站到站电子谐音器否HICAER电梯监控系统否开门延长按钮否楼层专用服务指令否即时关门否光幕安全触板否非服务层设置（调试型）否提前开门否能量反馈否超声波保护装置否轿内消防运行指示否强制关门否层站直达运行指示否消防运行否返回运行3-MAPG630电梯主要零部件配置表一、进口主要零部件：序号No. 名称Name型号Model品牌Brand产地Area1 运行控制中央处理器Run control CPUCORTEX-M3 ARM美国America2 运行控制处理器Run control processorSTM32F ST（意法）美国America3 开关电源Switch powerNCV1117 ON（安森美）美国America4 485通讯驱动器485 communication driverMAX485 MAXIM（美信）美国America5 高速光耦 High speed-Photoelecticity converter6N137 Fairchild（仙童）美国America6 串行通讯驱动器Serial communication driverPCA82C251 PHILIPS（飞利浦）荷兰Holand7 控制电路Control CircuitryCKD10 3-MAP（斯迈普）德国Germany9 快速自熔保护器（控制）Celerity melt ProtectorA60Q30 GOULD（古尔德）美国America10 电流感应器Current inductorCSNE151-204 Honeywll（霍尼韦尔）美国America11 控制接触器Control contactor100-C16KF40 AB美国America12 快速自熔保护器（驱动）Celerity melt ProtectorA60QS50-4Y FERRAZ（法雷）法国13 旋转编码器Rotae EncoderERN-1387 Heidenhain（海德汉）德国Germany14 旋转编码器接口线Rotate Encoder CableERN-1387线Heidenhain（海德汉）德国Germany15 控制中央处理器Control CPUCORTEX-M3 ARM美国America16 控制处理器Centre processorSTM32F ST（意法）美国America17 DC电源DC PowerMC33063AVDR ON（安森美）美国America18 DC电源板DC PowerLM2575 NS（国半）美国America二、进口辅助零部件序号No. 名称Name型号Model品牌Brand产地Area1 压敏保护器Drang induce protectorTNR14V102K Chemicon（佳美工）日本Japan2 充电电容器Charge capacitor560V/400V Chemicon（佳美工）日本Japan3 浪涌吸收电容器Wave absorb capacitorDFDA3A104K Chemicon（佳美工）日本Japan4 控制继电器Control relayPA-DC24 Panasonic（松下）日本Japan5 速度微处理器Speed Control CPUDSP-SH2/7047 HITACHI（日立）日本Japan6 接线端子Binding post2EHDVC Dinkle（町洋）台湾Taiwan7 接口驱动器Interface driverTLP521-1 TOSHIBA（东芝）日本Japan8 光电藕合器Photoelecticity converterPC816 SHARP（夏普）日本Japan9 光电耦合器Photoelecticity converterP181 TOSHIBA（东芝）日本Japan10 门机驱动器Door Machine DriverAAD03020 Panasonic（松下）日本Japan11 IPM功率模块IPM power moduleIPM-TMBR Fuji（富士）日本Japan三、主要部件名称Name 型号Model品牌 / 产地 / 生产商Brand / Area / Manufacturer一、控制柜系统（Controller System）电梯主控制电脑板Main Control PCB SCAN3303-MAP/Shanghai斯迈普（中国）上海工厂电梯主驱动变频器Main drive VVVF MAP-IVF303-MAP/Shanghai斯迈普（中国）上海工厂主接触器Main contactor LC1Schneidtr/Shanghai法国施耐德上海工厂继电器Relay MYOMRON/JAPAN日本欧姆龙日本工厂插座插针Jack contact pin 480708AMP/USA美国AMP（安普）全球工厂二、曳引机系统(Machine System)永磁同步无齿曳引机Permanent magnetismsynchronous machineMG 蒙特纳利曳引机主轴承Machine main bearing NSKNSK/JAPAN日本NSK 全球工厂编码器Ecoder 1387Heidenhain/Germany海德汉德国工厂三、厅外系统(Hall System)厅外控制PC板Control PCB SCAN2103-MAP/Shanghai斯迈普（中国）上海工厂厅门机构Landing Door Operator TKP1613-MAP/Shanghai斯迈普（中国）上海工厂厅门门扇Landing Door Panel CK102133-MAP/Shanghai斯迈普（中国）上海工厂厅门小门套Lanfing Door Jamb CK102153-MAP/Shanghai斯迈普（中国）上海工厂呼梯按钮Hall Button 可选3-MAP/Shanghai斯迈普（中国）上海工厂四、轿厢系统(Car System)轿厢控制PC板Control PCB SCAN1123-MAP/Shanghai斯迈普（中国）上海工厂轿顶检修器Car Out Servicer CD093-MAP/Shanghai斯迈普（中国）上海工厂轿门门扇Car Door PanelCK1013700-1100mm3-MAP/Shanghai斯迈普（中国）上海工厂轿门门机构（VVVF）Car Door MachineTKP131700-1100mm3-MAP/Shanghai斯迈普（中国）上海工厂轿厢Car CK1093-MAP/Shanghai斯迈普（中国）上海工厂轿门光幕装置Car Door Photo Sensor MAP-6323-MAP/Shanghai斯迈普（中国）上海工厂五、线缆系统(Wiring System)接插件Plug and socketAMP电缆及随行电缆Cable and Travel CableRVV / TVV BST（贝思特）六、安全系统(Safety System)安全钳Safety GearAQ10 HBDF（东方）限速器GovernorXSQ115 NBSL（申菱）七、绳索系统(Ropes System)钢丝绳Wire Rope10MM/8MM GE（通用）绳头组合Rope terminationsNBSL（申菱）八、井道系统(Headframe System)主导轨Guide RailT89/T75 CG（春光）缓冲器BufferYH42AZDQ-A-4HBDF(东方)注：为进一步提高产品质量和技术革新，更好地满足客户要求，我司保留更改上述个别零部件型号和产地的权利，但我司保证新零部件质量和品质不低于原零部件。

介绍各位领导你们好:我代表西尼电梯杭州对此次投标进行述标。

在投标方案的制作过程中，我们通过对贵方工程的研究，结合杭州西尼的先进技术，在文件中推出了我们认为最完美的方案。

下面我对产品制造商、投标产品、售后效劳进行一个简单的介绍：一、杭州西尼电梯集研发、制造、销售、效劳为一体，专业生产各类电扶梯产品。

公司占地近99000平方米，拥有员工850余人。

杭州西尼虽然是电梯业中年青的一员，但年青就意为着活力，就意为着在技术方面追求完美，杭州西尼正是凭借这股生机勃勃的力量，让企业在开展道路上不断创新，在新产品研发、管理方式革新、制度创新等方面，从未停下过探索的脚步。

除了大范围推进节能环保的无齿轮电梯，近年来，在企业的运营过程中，严格执行ISO9001质量管理体系、ISO14001环境管理体系及ISO18001职业健康与平安管理体系，并不断完善员工鼓励机制，致力于为员工提供一个开放、透明的展示平台。

目前，西尼电梯的产品种类及制造能力都已经到达了行业领先水平。

产品的多样化囊括了乘客电梯、家用电梯、载货电梯、杂物电梯、汽车梯、自动扶梯、自动人行道等多种型号。

在制造能力上西尼乘客电梯速度已经到达了7m/s，成为了行业中的佼佼者！二、我司此次投标的产品为绿色环保功能的小机房乘客电梯。

该产品的优点在于突破传统电梯节能方式，实现电梯从节能到造能的革命性转变。

采用永磁同步无齿轮曳引机，节能性能到达国际领先水平。

在电梯的显示方面，轿内和轿外我们为所投标产品的配置了黑白炫彩液晶显示，与以往的断码显示及点阵显示相比具有更强的美观性，给乘客以视觉上的美感。

同时轿外呼梯采用无底盒召唤，无需在墙面开凿孔洞，更具美观性。

轿厢厅门等不锈钢，我公司一致采用国标304*1.2m厚度的不锈钢，照明我们采用LED照明系统，轿厢内部采用钛金不锈钢装饰，不但节能环保，而且更美观三、售后效劳方面：我在云南省文山州文山市新锐空间A309出资成立了一个集售后、效劳、销售为一体的公司，名称为文山市辛西尔电梯设备有限责任公司，并为该公司配备了专业的技术人员为优质的售后效劳做坚强的后盾，满足了文山州、红河州等众多政府机构提供并安装了电梯设备，均受到客户的一致好评，在文山城不分时段24小时全天候效劳，接到报修30分钟赶到现场。

电梯部件分类标准
一、驱动系统
驱动系统是电梯的核心部分，负责产生动力，推动电梯上下运动。

以下是驱动系统的主要部件：
1. 曳引机：曳引机是电梯的驱动装置，它通过钢丝绳和配重块与轿厢相连，负责提供牵引力，使轿厢能够上下运动。

根据不同的传动方式，曳引机可分为曳引式和强制式。

2. 减速器：减速器是曳引机的附件，用于降低曳引机的转速，增加扭矩，使曳引机能够产生足够的牵引力。

3. 制动器：制动器是电梯的安全装置，它安装在曳引机上，用于在电梯运行时提供制动力，防止轿厢意外移动。

4. 电机：电机是曳引机的动力来源，它通过电力转换成机械能，驱动曳引机转动。

二、控制系统
控制系统是电梯的大脑，负责控制电梯的各种动作和功能。

以下是控制系统的主要部件：
1. 控制器：控制器是电梯控制系统的核心，它负责接收和解释各种指令，如楼层呼叫、开关门等，并控制曳引机、制动器等部件的动作。

2. 传感器：传感器是电梯控制系统的辅助设备，它用于检测电梯的运行状态和位置信息，如轿厢位置、门状态等。

3. 操作面板：操作面板是电梯用户与控制系统交互的界面，用户可以通过操作面板输入楼层呼叫、开关门等指令。

4. 电源和电缆：电源和电缆是为控制系统提供电力和信号传输的设备。
