四选一选择器的VHDL程序实现及仿真一、四选一选择器的基本功能描述选择器常用于信号的切换，四选一选择器常用于信号的切换，四选一选择器可以用于4路信号的切换。

四选一选择器有四个输入端input（0）~ input（3），两个信号选择端a和b及一个信号输出端y。

当a、b输入不同的选择信号时，就可以使input（0）~ input（3）中某一个相应的输入信号与输出y端接通。

例如，当a=b=“0”时，input （0）就与y接通。

四选一电路的逻辑功能真值表如下图所示：我们可以根据上面的逻辑真值表，设计四选一电路系统的VHDL 源程序，并进行程序的编译和仿真。

二、编写VHDL源程序下面为四选一选择器的VHDL源程序：四选一选择器VHDL源程序如下：LIBRARY IEEE; ***库的调用***USE IEEE.STD_LOGIC_1164.ALL; ***库的调用***ENTITY mux4 IS ***实体定义*** PORT (input:IN STD_LOGIC_VECTOR(3 DOWNTO 0); ***输入管脚的定义***a,b:IN STD_LOGIC; ***输入管脚的定义***y:OUT STD_LOGIC ); ***输出管脚的定义***END mux4;ARCHITECTURE rtl OF mux4 IS ***结构的定义***SIGNAL sel:STD_LOGIC_VECTOR (1 DOWNTO 0); ***信号定义***BEGINsel<=b&a;PROCESS (input,sel) ***进程的定义***BEGINIF(sel="00") THENy<=input(0);ELSIF(sel<="01") THENy<=input(1);ELSIF(sel<="10") THENy<=input(2);ELSEy<=input(3);END IF;END PROCESS;END rtl;三、文本文件的编译及仿真全过程在编辑器中输入并保存了以上四选一选择器的VHDL源程序后就可以对它进行编译了，编译的最终目的是为了生成可以进行仿真、定时分析及下载到可编程器件的相关文件，如*.cnf，*.rpt，*.snf，*.pof 等。

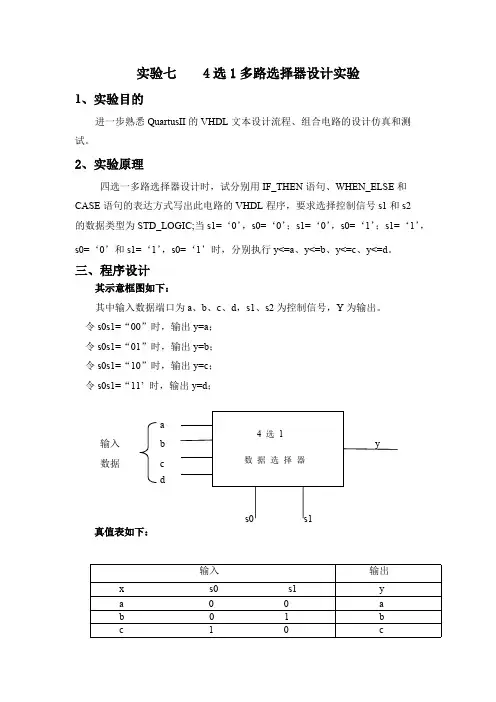

实验七 4 选1多路选择器设计实验一、实验目的进一步熟悉Quartusll 的VHDL 文本设计流程、组合电路的设计仿真和测试。

二、实验原理四选一多路选择器设计时，试分别用IF_THEN 语句、WHEN_ELSE 和CASE 语句的表达方式写出此电路的 VHDL 程序，要求选择控制信号S1和s2的数据类 型为 STD_LOGIC;当 s1= ‘ 0'，s0= ‘0' ； s1= ‘O', s0= ‘1’ ; s1= ‘ 1' , s0= ‘O ' 和 s1= '1', sO= ‘1'时，分别执行 y<=a 、y<=b 、yv=c 、y<=d 。

三、程序设计其示意框图如下：其中输入数据端口为a 、b 、c 、d ，s1、s2为控制信号，丫为输出。

令 sOs1= “ 00” 时，输出 y=a ； 令 sOs1= “ 01” 时，输出 y=b ; 令 sOs1= “ 10” 时，输出 y=c ； 令 sOs1= “ 11'时，输出 y=d ;厂a 输入 < b 数据 c I dsOs1真值表如下:4选1-------- y数据选择器四、VHDL仿真实验(1)用IF_THEN语句设计4选1多路选择器1. 建立文件夹D： \alteral\EDAzuoye\if_mux41, 启动QuartusII 软件工作平台，打开并建立新工程管理窗口，完成创建工程。

New Project WD i rectorv； Nafpe L Top-._evel Entity .page 1 QT5What is the working directory fm this project?0:\altera\E DAsuoye\^_muw41What is the n^me of this project?| muK41What is the n^me of the top-level design entity for this project? This name is casesensitive and must sKactly mart ch the sriit> name in the design file.mu«41 ...U se Existing Project Settings ...图 1 利用New Project Wizard 创建工程mux412. 打开文本编辑。

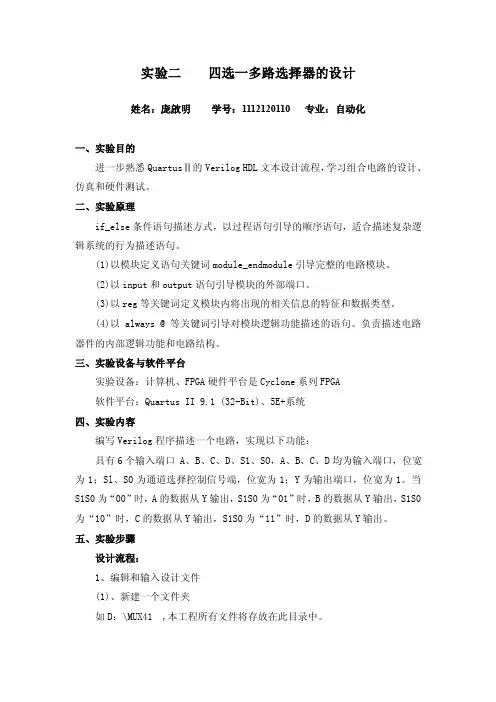

实验二四选一多路选择器的设计姓名：庞啟明学号：1112120110 专业：自动化一、实验目的进一步熟悉QuartusⅡ的Verilog HDL文本设计流程，学习组合电路的设计、仿真和硬件测试。

二、实验原理if_else条件语句描述方式，以过程语句引导的顺序语句，适合描述复杂逻辑系统的行为描述语句。

(1)以模块定义语句关键词module_endmodule引导完整的电路模块。

(2)以input和output语句引导模块的外部端口。

(3)以reg等关键词定义模块内将出现的相关信息的特征和数据类型。

(4)以always @ 等关键词引导对模块逻辑功能描述的语句。

负责描述电路器件的内部逻辑功能和电路结构。

三、实验设备与软件平台实验设备：计算机、FPGA硬件平台是Cyclone系列FPGA软件平台：Quartus II 9.1 (32-Bit)、5E+系统四、实验内容编写Verilog程序描述一个电路，实现以下功能：具有6个输入端口 A、B、C、D、S1、SO，A、B、C、D均为输入端口，位宽为1；Sl、S0为通道选择控制信号端，位宽为1；Y为输出端口，位宽为1。

当S1S0为“00”时，A的数据从Y输出，S1S0为“01”时，B的数据从Y输出，S1S0为“10”时，C的数据从Y输出，S1S0为“11”时，D的数据从Y输出。

五、实验步骤设计流程：1、编辑和输入设计文件(1)、新建一个文件夹如D：\MUX41 ,本工程所有文件将存放在此目录中。

1）输入VHDL源程序打开QuartusII,选择菜单File->New。

选择Verilog HDL File，输入源程序。

2）文件存盘选择File->Save As命令，找到已设立的文件夹D：\MUX41，存盘文件名应与实体名一致，存盘为MUX41.v。

当出现语句“do you want to create…..”的对话框，选择“是”自动创建工程。

这里先选择“否”，即暂时不创建工程流程。

EDA实验报告(四选一、四位比较器、加法器、计数器、巴克码发生器)EDA实验报告实验14选1数据选择器的设计一、实验目的1．学习EDA软件的基本操作。

2．学习使用原理图进行设计输入。

3．初步掌握器件设计输入、编译、仿真和编程的过程。

4．学习实验开发系统的使用方法。

二、实验仪器与器材1．EDA开发软件一套2．微机一台3．实验开发系统一台4．打印机一台三、实验说明本实验通过使用基本门电路完成4选1数据选择器的设计，初步掌握EDA设计方法中的设计输入、编译、综合、仿真和编程的过程。

实验结果可通过实验开发系统验证，在实验开发系统上选择高、低电平开关作为输入，选择发光二极管显示输出电平值。

本实验使用Quartus II 软件作为设计工具，要求熟悉Quartus II 软件的使用环境和基本操作，如设计输入、编译和适配的过程等。

实验中的设计文件要求用原理图方法输入，实验时，注意原理图编辑器的使用方法。

例如，元件、连线、网络名的放置方法和放大、缩小、存盘、退出等命令的使用。

学会管脚锁定以及编程下载的方法等。

四、实验要求1．完成4选1数据选择器的原理图输入并进行编译；2．对设计的电路进行仿真验证；3．编程下载并在实验开发系统上验证设计结果。

五、实验结果4选1数据选择器的原理图：仿真波形图：管脚分配：实验2 四位比较器一、实验目的1．设计四位二进制码比较器，并在实验开发系统上验证。

2．学习层次化设计方法。

二、实验仪器与器材1．EDA 开发软件 一套 2．微机 一台 3．实验开发系统 一台 4．打印机 一台 5．其它器件与材料 若干 三、实验说明本实验实现两个4位二进制码的比较器，输入为两个4位二进制码0123A A A A 和0123B B B B ，输出为M（A=B ），G （A>B ）和L （A<B ）（如图所示）。

用高低电平开关作为输入，发光二极管作为输出，具体管脚安排可根据试验系统的实际情况自行定义。

实验⼀四选⼀数据选择器的设计实验⼀四选⼀数据选择器的设计⼀、实验⽬的1、熟悉Quartus II软件的使⽤。

2、了解数据选择器的⼯作原理。

3、熟悉EDA开发的基本流程。

⼆、实验原理及内容实验原理数据选择器在实际中得到了⼴泛的应⽤，尤其是在通信中为了利⽤多路信号中的⼀路，可以采⽤数据选择器进⾏选择再对该路信号加以利⽤。

从多路输⼊信号中选择其中⼀路进⾏输出的电路称为数据选择器。

或：在地址信号控制下，从多路输⼊信息中选择其中的某⼀路信息作为输出的电路称为数据选择器。

数据选择器⼜叫多路选择器，简称MUX。

4选1数据选择器：（1）原理框图：如右图。

D0 、D1、D2、D3 ：输⼊数据A1 、A0 ：地址变量由地址码决定从４路输⼊中选择哪１路输出。

（2）真值表如下图：（3）逻辑图数据选择器的原理⽐较简单，⾸先必须设置⼀个选择标志信号，⽬的就是为了从多路信号中选择所需要的⼀路信号，选择标志信号的⼀种状态对应着⼀路信号。

在应⽤中，设置⼀定的选择标志信号状态即可得到相应的某⼀路信号。

这就是数据选择器的实现原理。

实验内容1、分别采⽤原理图和VHDL语⾔的形式设计4选1数据选择器2、对所涉及的电路进⾏编译及正确的仿真。

三、实验条件Quartus II实验环境四、实验与仿真原理图：D0 、D1、D2、D3 ：输⼊数据A1 、A0 ：地址变量由地址码决定从４路输⼊中选择哪１路输出。

（2）真值表如下图：仿真结果：St为功能端。

当st=1时y=0；当st=0时选择器才开始⼯作。

当a1a0=00时y=d0 a1a0=01时y=d1a1a0=10 时y=d2a1a0=11时y=d3完成了四选⼀的功能。

Vhdl编码：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity mux4 isport(a0,a1,a2,a3:in std_logic;s:in std_logic_vector(1 downto 0);y:out std_logic);end mux4;architecture archmux of mux4 isbeginy<=a0 when s="00" elsea1 when s="01" elsea2 when s="10" elsea3;end archmux;仿真：当s=0时y=a1；当s=1时y=a1；当s=2时y=a2；当s=3时y=a3 。

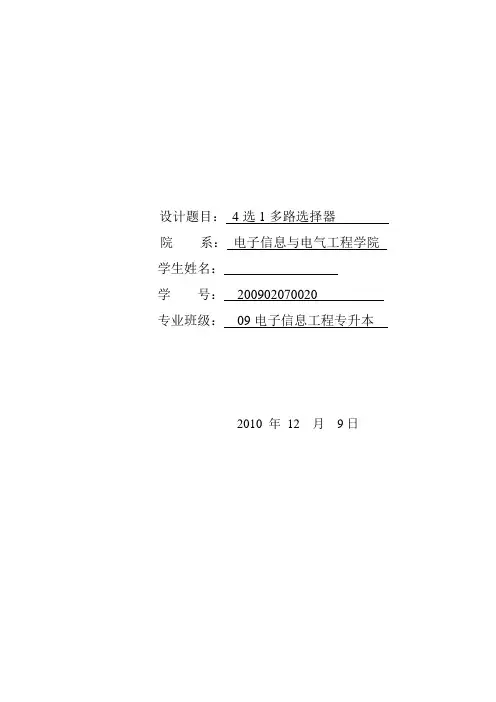

设计题目：4选1多路选择器院系：电子信息与电气工程学院学生姓名：学号：200902070020专业班级：09电子信息工程专升本2010 年12 月9日四选一多路选择器1. 设计背景和设计方案1.1 设计背景多路选择器是典型的组合电路，在学完2选1多路选择器后，这里进行4选1多路选择器的设计实践，以充分掌握多路选择器的本质性原理，进一步熟悉VHDL的结构、语句描述、数据规则和语法特点。

1.2 设计方案4选1多路选择器的电路模型如图1-1所示，a,b,c和d分别为四个数据输入端的端口名，s1和s0为通道选择控制信号输入端的端口名，y为输出端的端口名。

主要通过s1和s0的不同组合输入来控制四个数据端的数据从y端输出。

“mux41a”是此器件的名称，从名称中可以体现出该器件的基本功能特点。

图1-1 4选1多路选择器的电路模型2. 方案实施2.1 方案描述图1-1所示的4选1多路选择器是组合电路，可以通过用IF_THEN和CASE语句的表达方式来实现其功能，选择控制信号s1和s0的数据类型为STD_LOGIC_VECTOR;当s0='0' ， s1='0' ；s0='1'，s1='0' ； s0='0' ，s1='1' ；和s0='1'， s1='1'；时，输出y分别是a,b,c和d。

这里使用IF_THEN语句来实现4选1功能，关于CASE的应用不再过多展开。

以下是用IF_THEN来实现多路选择器的VHDL描述:LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41a ISPORT (s0: IN STD_LOGIC;s1: IN STD_LOGIC;d: IN STD_LOGIC;c: IN STD_LOGIC;b: IN STD_LOGIC;a: IN STD_LOGIC;y: OUT STD_LOGIC);END;ARCHITECTURE one OF mux41a ISBEGINPROCESS (s0,s1)BEGINIF s0='0' AND s1='0' THEN y<=a;ELSIF s0='1'AND s1='1' THEN y<=b;ELSIF s0='1' AND s1='0' THEN y<=c;ELSIF s0='1' AND s1='1' THEN y<=d;END IF;END PROCESS;END one;2.2 仿真验证以上程序编译后，创建生成的元件符号如图1-1，这就初步证实了该方案的可行性，从而使该电路得以物理实现。

EDA技术4选1多路选择器实验报告实验报告：EDA技术4选1多路选择器实验一、实验目的本实验旨在通过EDA（Electronic Design Automation）技术，利用4选1多路选择器实现数据选择功能，加深对数字电路设计基础知识的理解，掌握EDA技术的实际应用。

二、实验原理4选1多路选择器是一种数字逻辑电路，它有4个数据输入端，1个数据输出端和2个选择端。

通过控制选择端的状态，可以选择其中一个数据输入端的数据输出到输出端。

三、实验步骤1.实验准备在实验前，需要准备以下设备和软件：•数字逻辑实验箱•EDA软件（如Quartus II）•连接线若干•万用表•实验电路板•4选1多路选择器芯片（如74LS153）•发光二极管及限流电阻（用于显示输出结果）2.实验操作（1）将4选1多路选择器芯片连接到实验电路板上，并按照要求连接发光二极管及限流电阻。

（2）使用EDA软件创建新项目，并选择合适的FPGA芯片型号。

（3）在新项目中添加4选1多路选择器模块，并将其与FPGA芯片连接。

（4）根据实验要求，编写控制逻辑的VHDL或Verilog代码。

（5）将控制逻辑代码编译并下载到FPGA芯片中。

（6）使用万用表检查连接是否正确，发光二极管是否亮起。

（7）通过改变选择端的输入状态，观察发光二极管亮灭情况，验证4选1多路选择器的数据选择功能。

四、实验结果与分析通过本次实验，我们成功地利用4选1多路选择器实现了数据选择功能。

在EDA软件中，我们设计了合适的控制逻辑，将选择的输入数据传送到输出端，并通过发光二极管显示输出结果。

当改变选择端的输入状态时，观察到发光二极管的亮灭情况随之改变，证明了4选1多路选择器的数据选择功能。

通过本次实验，我们深入了解了数字电路设计的基本知识，掌握了EDA技术在实践中的应用。

通过使用EDA软件进行设计、编译和下载程序，我们能够更加便捷地进行数字电路实验。

此外，通过实际操作，我们学会了使用数字逻辑实验箱、万用表等实验设备，提高了实践操作能力。

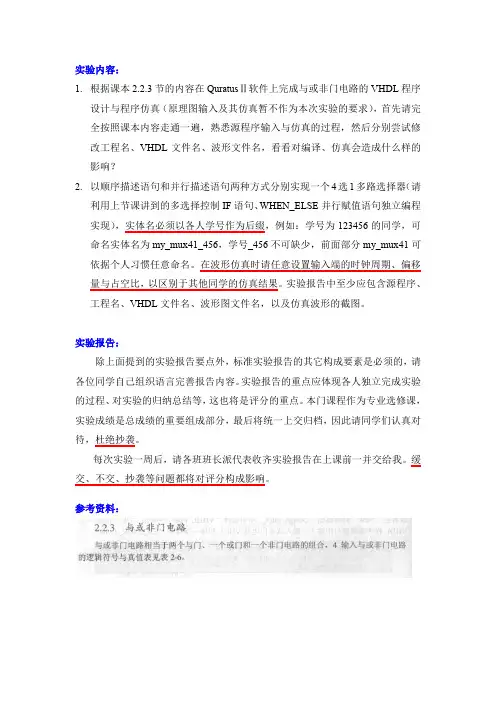

实验内容：
1.根据课本
2.2.3节的内容在QuratusⅡ软件上完成与或非门电路的VHDL程序
设计与程序仿真（原理图输入及其仿真暂不作为本次实验的要求），首先请完全按照课本内容走通一遍，熟悉源程序输入与仿真的过程，然后分别尝试修改工程名、VHDL文件名、波形文件名，看看对编译、仿真会造成什么样的影响？
2.以顺序描述语句和并行描述语句两种方式分别实现一个4选1多路选择器（请
利用上节课讲到的多选择控制IF语句、WHEN_ELSE并行赋值语句独立编程实现），实体名必须以各人学号作为后缀，例如：学号为123456的同学，可命名实体名为my_mux41_456，学号_456不可缺少，前面部分my_mux41可依据个人习惯任意命名。

在波形仿真时请任意设置输入端的时钟周期、偏移量与占空比，以区别于其他同学的仿真结果。

实验报告中至少应包含源程序、工程名、VHDL文件名、波形图文件名，以及仿真波形的截图。

实验报告：
除上面提到的实验报告要点外，标准实验报告的其它构成要素是必须的，请各位同学自己组织语言完善报告内容。

实验报告的重点应体现各人独立完成实验的过程、对实验的归纳总结等，这也将是评分的重点。

本门课程作为专业选修课，实验成绩是总成绩的重要组成部分，最后将统一上交归档，因此请同学们认真对待，杜绝抄袭。

每次实验一周后，请各班班长派代表收齐实验报告在上课前一并交给我。

缓交、不交、抄袭等问题都将对评分构成影响。

参考资料：
实体表达
结构体表达
WHEN_ELSE条件信号赋值语句
进程语句
多选择控制IF语句
逻辑操作。

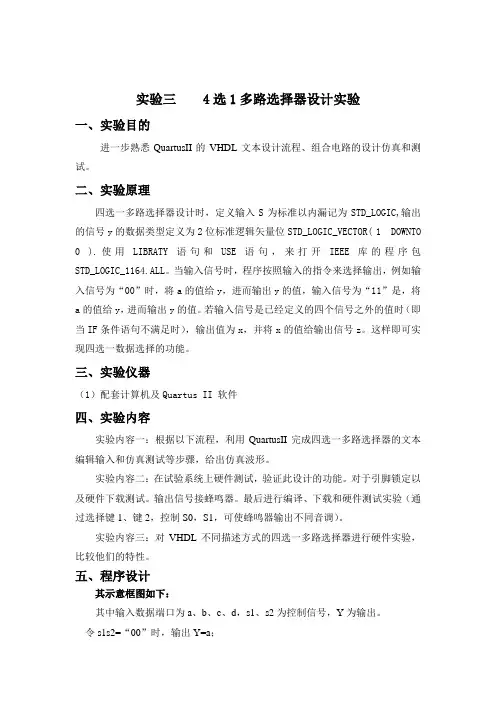

实验三 4选1多路选择器设计实验一、实验目的进一步熟悉QuartusII的VHDL文本设计流程、组合电路的设计仿真和测试。

二、实验原理四选一多路选择器设计时，定义输入S为标准以内漏记为STD_LOGIC,输出的信号y的数据类型定义为2位标准逻辑矢量位STD_LOGIC_VECTOR( 1 DOWNTO 0 ).使用LIBRATY语句和USE语句，来打开IEEE库的程序包STD_LOGIC_1164.ALL。

当输入信号时，程序按照输入的指令来选择输出，例如输入信号为“00”时，将a的值给y，进而输出y的值，输入信号为“11”是，将a的值给y，进而输出y的值。

若输入信号是已经定义的四个信号之外的值时（即当IF条件语句不满足时），输出值为x，并将x的值给输出信号z。

这样即可实现四选一数据选择的功能。

三、实验仪器（1）配套计算机及Quartus II 软件四、实验内容实验内容一：根据以下流程，利用QuartusII完成四选一多路选择器的文本编辑输入和仿真测试等步骤，给出仿真波形。

实验内容二：在试验系统上硬件测试，验证此设计的功能。

对于引脚锁定以及硬件下载测试。

输出信号接蜂鸣器。

最后进行编译、下载和硬件测试实验（通过选择键1、键2，控制S0，S1，可使蜂鸣器输出不同音调）。

实验内容三：对VHDL不同描述方式的四选一多路选择器进行硬件实验，比较他们的特性。

五、程序设计其示意框图如下：其中输入数据端口为a、b、c、d，s1、s2为控制信号，Y为输出。

令s1s2=“00”时，输出Y=a；令s1s2=“01”时，输出Yb ； 令s1s2=“10”时，输出Y=c ； 令s1s2=“11’ 时，输出Y=d ；a输入 b Y数据 cdS1 s2真值表如下：输入输出X s1 s2Y a 0 0a b 0 1 b c 1 0 c d 1 1d六、 VHDL 仿真实验（1）建立文件夹E ：\alteral\edashiyan\mux41a,启动QuartusII 软件工作平台，打开并建立新工程管理窗口，完成创建工程。

数字电路EDA设计与应 用
四选一数据选择器
乱弹的枇杷
二、实验目的
1、熟悉四选一数据选择器的工作原理。
2、进一步掌握VHDL顺序语句和并行语句的使用。
3、进一步熟悉QUARTUSⅡ软件的使用方法和VHDL输入的全
过程。
三、实验原理
在数字系统中常需要将多路数据有选择地分别传送到公共
数据线上去，完成这一功能的逻辑电路称为数据选择器。 数据选择器是一种通用性很强的中规模集成电路，它的用 途很广。
3）点击 Add Hardware 按钮，出现 Add Hardware 对话框，在 Add Hardware 对话 框中，从 Hardware type 列表中选择所需要硬件类型，如果是 USB 接口的请参照用户使用手册 中的 USB 电缆的安装与使用，如果使用的是并口下载线则选取如下图 所示的硬件类型，点击 OK按钮，完成对硬件类型的设置。回到编程器硬件设置窗口， 点击 Close 按钮退出设置。则在 编程器对话框中的编程硬件类型会出现刚才选取的编程器硬件。 4）此次实验室所用的安装驱动的方式为：右键“我的电脑”--设备管理器--双击有 黄色问号通用USB--驱动程序--更新驱动程序--从列表或安装……--下一步--下一步--从磁盘安 装--浏览--在我的电脑D盘中选择找到USB bluster即可安装好驱动。 5）如果软件已运行一个工程，则在打开编程器的时候，编程器窗口会自动出现这个 工程文件要加载到目标器件的文件，如果要加载其它文件可以从其它地方进行添加更改。选好加 载文件后，再点选 Progam/Configure，编程模式选取 JTAG 模式，点击 STRAT进行文件加载， 直到加载进度变为 100%，文件成功加载完成。
五、实验步骤

实验一：QUARTUS II 软件使用及组合电路设计仿真实验目的：学习QUARTUS II 软件的使用，掌握软件工程的建立，VHDL 源文件的设计和波形仿真等基本内容。

实验内容：1.四选一多路选择器的设计基本功能及原理：选择器常用于信号的切换，四选一选择器常用于信号的切换，四选一选择器可以用于4路信号的切换。

四选一选择器有四个输入端a,b,c,d，两个信号选择端s(0)和s(1)及一个信号输出端y。

当s输入不同的选择信号时，就可以使a,b,c,d中某一个相应的输入信号与输出y端接通。

逻辑符号如下：程序设计：软件编译：在编辑器中输入并保存了以上四选一选择器的VHDL源程序后就可以对它进行编译了，编译的最终目的是为了生成可以进行仿真、定时分析及下载到可编程器件的相关文件。

仿真分析：仿真结果如下图所示分析：由仿真图可以得到以下结论：当s=0(00)时y=a;当s=1(01)时y=b；当 s=2(10)时y=c；当s=3(11)时y=d。

符合我们最开始设想的功能设计，这说明源程序正确。

2.七段译码器程序设计基本功能及原理：七段译码器是用来显示数字的，7段数码是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是2进制的，所以输出表达都是16进制的，为了满足16进制数的译码显示，最方便的方法就是利用VHDL译码程序在FPGA或CPLD中实现。

本项实验很容易实现这一目的。

输出信号的7位分别接到数码管的7个段，本实验中用的数码管为共阳极的，接有低电平的段发亮。

数码管的图形如下七段译码器的逻辑符号：程序设计：软件编译：在编辑器中输入并保存了以上七段译码器的VHDL源程序后就可以对它进行编译了，编译的最终目的是为了生成可以进行仿真、定时分析及下载到可编程器件的相关文件。

仿真分析：仿真结果如下图所示:分析:由仿真的结果可以得到以下结论：当a=0(0000)时led7=1000000 此时数码管显示0；当a=1(0001)时led7=1111001 此时数码管显示1；当a=2(0010)时led7=0100100 此时数码管显示2；当a=3(0011)时led7=0110000 此时数码管显示3；当a=4(0100)时led7=0011001 此时数码管显示4；当a=5(0101)时led7=0010010 此时数码管显示5；当a=6(0110)时led7=0000010 此时数码管显示6；当a=7(0111)时led7=1111000 此时数码管显示7；当a=8(1000)时led7=0000000 此时数码管显示8；当a=9(1001)时led7=0010000 此时数码管显示9；当a=10(1010)时led7=0001000 此时数码管显示A；当a=11(1011)时led7=0000011 此时数码管显示B；当a=12(1100)时led7=1000110 此时数码管显示C；当a=13(1101)时led7=0100001 此时数码管显示D；当a=14(1110)时led7=0000110 此时数码管显示E；当a=15(1111)时led7=0001110 此时数码管显示F；这完全符合我们最开始的功能设计，所以可以说明源VHDL程序是正确的。

实验五 4选1多路复用器和4位比较器设计与仿真班级信息安全一班姓名邓一蕾学号201208060106指导老师袁文澹一、实验目的1.熟悉QuartusⅡ仿真软件的基本操作，并用VHDL语言和逻辑图设计四选一多路选择器，4位比较器。

二、实验内容1．参照芯片74LS153的电路结构，用逻辑图和VHDL语言设计四选一多路复用器；2．从QuartusⅡ中取7485器件（比较器）进行仿真与分析；用VHDL语言设计4位比较器，接着进行仿真与分析，电路逻辑结构参照芯片74x85三．实验原理1.（1）四选一多路选择器逻辑电路的原理4选1多路选择器，GN为使能端，AB为选择通道控制端，c0,c1,c2,c3为数据输入端.Y 为输出端。

当GN为1时，y=0;当GN为0，AB=00时，Y为c0的值；当GN为0，AB=01时，Y为c1的值；当GN为0，AB=10时，Y为c2的值；当GN为0，AB=11时，Y为c3的值；（2）通过实验实现逻辑的原理2.（1）4位比较器的逻辑电路图A0,B0,A1,B1，A2，B2，A3，B3为相比较数输入端，ALBI,AEBI,AGBI为级联输入端ALBO,AEBO,AGBO为比较输出端。

2）通过实验实现逻辑的逻辑功能表为四、实验方法与步骤实验方法：采用基于FPGA进行数字逻辑电路设计的方法。

采用的软件工具是QuartusII软件仿真平台，采用的硬件平台是Altera EPF10K20TI144_4的FPGA试验箱。

1.4选1多路选择器实验步骤：编写源代码。

打开QuartusⅡ软件平台，点击File中得New建立一个文件。

编写的文件名与实体名一致，点击File/Save as以“.vhd”为扩展名存盘文件。

2、按照实验箱上FPGA的芯片名更改编程芯片的设臵。

操作是点击Assign/Device,选取芯片的类型。

建议选“Altera的EPF10K20TI144_4”3、编译与调试。

确定源代码文件为当前工程文件，点击Complier进行文件编译。

实验一4选1数据选择器
一实验目的
1、学习EDA软件的基本操作
2、学习使用原理图进行设计输入
3、初步掌握软件输入、编译、仿真和编程的过程
4、学习实验开发系统的使用方法
二实验仪器与器材
EDA开发软件一套微机一台实验开发系统一台打印机一台
三实验说明
本实验通过基本门电路完成4选1数据选择器的设计，初步掌握EDA设计方法中的设计输入、编译、综合、仿真和编程的基本过程。

实验结果可通过实验开发系统验证，在实验开发系统上选择高、低电平开关作为输入，选择发光二极管显示输出电平值。

四实验要求
1、完成四选一数据选择器的原理图输入并进行编译
2、对设计的电路经行仿真验证
3、编程下载并在实验开发系统上验证设计结果
五实验原理图：
六仿真波形：。

[教学]四选一多路选择器实验名称:四选一多路选择器一、实验目的及要求通过本次实验进一步掌握 Modelsim SE 6.5c的仿真调试方法及过程思想，并且进一步学习理解语言门级结构建模的原理及方法，通过仿真达到学习知识的目的。

通过反复阅读有关资料，能够熟练掌握四选一多路选择器的程序代码设计及其仿真结果分析。

二、实验程序及仿真结果四选一的verilog代码module mux4_1(out,in0,in1,in2,in3,sel); output out;input in0,in1,in2,in3;input[1:0] sel;reg out;always @(in0 or in1 or in2 or in3 or sel) begincase(sel)2'b00: out=in0;2'b01: out=in1;2'b10: out=in2;2'b11: out=in3;default: out=2'bx;endcaseendendmodule相应测测试代码:`timescale 1ns/100ps module tmux; reg [1:0]sel;reg in0,in1,in2,in3;wire out;mux4_1 mux(out,in0,in1,in2,in3,sel); initialbeginin0 = 1;in1 = 0;in2 = 1;in3 = 0;sel = 00;#30 sel = 10;#30 sel = 11;#30 sel = 01;endendmodule三、实验小结通过这次四选一多路选择器的实验仿真，让我进一步熟练掌握了Modelsim SE 6.5c仿真环境及其使用方法。

实验报告
学院：电气工程学院 专业： 电子信息工程班级：
姓名
学号
实验组
实验时间
指导教师
成绩
实验项目名称
四选一多路选择器
实验目的
1．学习组合逻辑电路、编码器的功能与定义,学习Verilog和VHDL语言
2．熟悉利用Quartus II开发数字电路的基本流程和Quartus II软件的相关操作
3．学会使用Vector Wave波形仿真
ELSIF（sel=“01”）THEN
y<= input(1）；
ELSIF(sel=“10”）THEN
y<= input（2）；
ELSE
y〈= input（3）;
END IF;
END PROCESS;
END rtl；
二:程序运行图：
三：波形图：
实验总结
本次实验学习了组合逻辑电路、编码器的功能与定义，学习了Verilog和VHDL语言,同时熟悉了利用Quartus II开发数字电路的基本流程和Quartus II软件的相关操作,学会了使用Vector Wave波形仿真。实验过程中也遇到了很多自己不能解决的问题,在同学和老师的帮助下算是知道问题的所在，有待在今后的学习中不断完善。
实验要求
按照老师的要求完成实验,编写实验报告
实验原理
选择器常用于数字信号的切换 四选一选择器可以用于4路信号的切换.四选一选择器有4个输入端input0、1、2、3.两个信号控制端a，b及一个信号输出端y。当a,b输入不同的选择信号时 就可以使input0-input3中的一个输入信号与输出y端口接通. 用拨码开关作四位数据及两位控制端的输入 LED作输出 通过拨码开关组成控制输入端s1和s0不同组合 观察LED与数据输入端a，b，c，d的关系 验证4选一数据选择器设计的正确性。

四选一多路选择器设计实验在网络通信领域，多路选择器是一种重要的技术，它能够在单个处理器上同时处理多个输入/输出通道。

多路选择器可以实现多种功能，例如网络路由选择、数据包排队等。

在本文中，我将设计一个四选一多路选择器并进行实验，以研究和验证其性能和功能。

首先，我们需要了解四选一多路选择器的原理和结构。

四选一多路选择器是一种数字电路，其输入有四个信号，输出则选择其中一个信号进行传输。

为了实现这个功能，我们可以采用多种方式，其中一种常用的方法是使用多个多输入与门。

在我们的设计中，我们将使用四个2输入与门和两个2输入或门来实现四选一多路选择器。

我们给每个输入信号分配两个与门，并将其输出分别与两个或门的一个输入相连，另一个输入与输入控制信号相连。

当输入控制信号为1时，相应的输入信号被传输到输出；当输入控制信号为0时，相应的输入信号被屏蔽。

接下来，我们将进行实验来验证这个四选一多路选择器的性能和功能。

在实验中，我们将使用四个输入信号A、B、C和D，并通过一个控制信号S选择其中一个信号。

首先，我们将进行真值表测试，以验证多路选择器在不同输入和控制信号下的输出是否正确。

通过输入所有的可能组合，并手动确认输出是否符合预期，我们可以确保多路选择器的逻辑电路正确。

接下来，我们将进行时序性能测试，以验证多路选择器的响应时间。

我们可以通过给输入信号和控制信号施加电压脉冲，并测量输出信号的变化时间来评估多路选择器的响应快慢。

通过测试多个输入和控制信号组合下的响应时间，我们可以得出多路选择器的平均响应时间。

除了性能测试，我们还可以进行功能测试。

例如，我们可以测试选择不同输入信号时，多路选择器对于传输信号的正确性。

我们可以通过输入一个或多个特定的输入信号，并观察输出信号是否正确来评估多路选择器的功能。

最后，我们可以进行扩展实验来探索多路选择器的应用。

例如，我们可以通过将多个四选一多路选择器连接起来，实现更复杂的多路选择功能。

我们还可以将多路选择器与其他数字电路组合起来，以构建更复杂的系统。
