VHDL语言设计4选1多路选择器

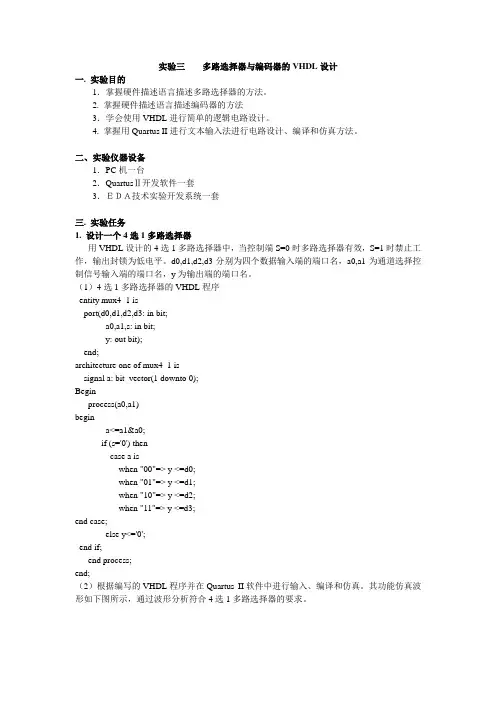

实验三多路选择器与编码器的VHDL设计一. 实验目的1．掌握硬件描述语言描述多路选择器的方法。

2. 掌握硬件描述语言描述编码器的方法3．学会使用VHDL进行简单的逻辑电路设计。

4. 掌握用Quartus II进行文本输入法进行电路设计、编译和仿真方法。

二、实验仪器设备1．PC机一台2．QuartusⅡ开发软件一套3．ＥＤＡ技术实验开发系统一套三. 实验任务1. 设计一个4选1多路选择器用VHDL设计的4选1多路选择器中，当控制端S=0时多路选择器有效，S=1时禁止工作，输出封锁为低电平。

d0,d1,d2,d3分别为四个数据输入端的端口名，a0,a1为通道选择控制信号输入端的端口名，y为输出端的端口名。

（1）4选1多路选择器的VHDL程序entity mux4_1 isport(d0,d1,d2,d3: in bit;a0,a1,s: in bit;y: out bit);end;architecture one of mux4_1 issignal a: bit_vector(1 downto 0);Beginprocess(a0,a1)begina<=a1&a0;if (s='0') thencase a iswhen "00"=> y <=d0;when "01"=> y <=d1;when "10"=> y <=d2;when "11"=> y <=d3;end case;else y<='0';end if;end process;end;（2）根据编写的VHDL程序并在Quartus II软件中进行输入、编译和仿真。

其功能仿真波形如下图所示，通过波形分析符合4选1多路选择器的要求。

图１ＶＨＤＬ程序录入图２程序仿真波形图。

四选一选择器的VHDL程序实现及仿真一、四选一选择器的基本功能描述选择器常用于信号的切换，四选一选择器常用于信号的切换，四选一选择器可以用于4路信号的切换。

四选一选择器有四个输入端input（0）~ input（3），两个信号选择端a和b及一个信号输出端y。

当a、b输入不同的选择信号时，就可以使input（0）~ input（3）中某一个相应的输入信号与输出y端接通。

例如，当a=b=“0”时，input （0）就与y接通。

四选一电路的逻辑功能真值表如下图所示：我们可以根据上面的逻辑真值表，设计四选一电路系统的VHDL 源程序，并进行程序的编译和仿真。

二、编写VHDL源程序下面为四选一选择器的VHDL源程序：四选一选择器VHDL源程序如下：LIBRARY IEEE; ***库的调用***USE IEEE.STD_LOGIC_1164.ALL; ***库的调用***ENTITY mux4 IS ***实体定义*** PORT (input:IN STD_LOGIC_VECTOR(3 DOWNTO 0); ***输入管脚的定义***a,b:IN STD_LOGIC; ***输入管脚的定义***y:OUT STD_LOGIC ); ***输出管脚的定义***END mux4;ARCHITECTURE rtl OF mux4 IS ***结构的定义***SIGNAL sel:STD_LOGIC_VECTOR (1 DOWNTO 0); ***信号定义***BEGINsel<=b&a;PROCESS (input,sel) ***进程的定义***BEGINIF(sel="00") THENy<=input(0);ELSIF(sel<="01") THENy<=input(1);ELSIF(sel<="10") THENy<=input(2);ELSEy<=input(3);END IF;END PROCESS;END rtl;三、文本文件的编译及仿真全过程在编辑器中输入并保存了以上四选一选择器的VHDL源程序后就可以对它进行编译了，编译的最终目的是为了生成可以进行仿真、定时分析及下载到可编程器件的相关文件，如*.cnf，*.rpt，*.snf，*.pof 等。

4选1多路选择器VHDL语言设计在VHDL语言中设计一个4选1多路选择器主要涉及到以下几个方面：实体声明、端口声明、内部信号声明、内部结构设计、行为建模以及仿真测试。

下面是一个VHDL语言设计的参考模板，详细解释了每个步骤的实现方法。

1. 实体声明（Entity Declaration）```vhdlentity mux_4to1 isportA, B, C, D : in std_logic;S : in std_logic_vector(1 downto 0);CLK : in std_logic;Y : out std_logicend mux_4to1;```2. 端口声明（Port Declaration）端口声明定义了输入和输出端口的类型。

在这个例子中，输入和输出端口的类型都是标准逻辑类型。

```vhdlarchitecture behavioral of mux_4to1 issignal input_mux : std_logic_vector(3 downto 0);beginA <= input_mux(0);B <= input_mux(1);C <= input_mux(2);D <= input_mux(3);end behavioral;```3. 内部信号声明（Internal Signal Declaration）内部信号声明是为了辅助模块内的信号传输和处理。

在这个例子中，我们需要声明一个内部信号来保存选择信号S对应的多路选择器输入信号。

```vhdlarchitecture behavioral of mux_4to1 issignal input_mux : std_logic_vector(3 downto 0);signal mux_out : std_logic;beginA <= input_mux(0);B <= input_mux(1);C <= input_mux(2);D <= input_mux(3);end behavioral;```4. 内部结构设计（Internal Structure Design）内部结构设计定义了多路选择器的逻辑结构。

V H D L语言设计4选1多路选择器4选1多路选择器的VHDL描述要求：THEN语句和CASE语句实现4选1多路选择器，其中选择控制信号s1和s0的数据类型为STD_LOGIC_VECTOR;当s1=‟0‟,s0=‟0‟；s1=‟0‟,s0=‟1‟；s1=‟1‟,s0=‟0‟和s1=‟1‟,s0=‟1‟时,分别执行y<=a、y<=b、y<=c、y<=d。

一、解法1：用IF_THEN语句实现4选1多路选择器（1）程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41 ISPORT (a,b,c,d: IN STD_LOGIC;s0: IN STD_LOGIC;s1: IN STD_LOGIC;y: OUT STD_LOGIC);END ENTITY mux41;ARCHITECTURE if_mux41 OF mux41 ISSIGNAL s0s1 : STD_LOGIC_VECTOR(1 DOWNTO 0);--定义标准逻辑位矢量数据BEGINs0s1<=s1&s0; --s1相并s0,即s1与s0并置操作PROCESS(s0s1,a,b,c,d)BEGINIF s0s1 = "00" THEN y <= a;ELSIF s0s1 = "01" THEN y <= b;ELSIF s0s1 = "10" THEN y <= c;ELSE y <= d;END IF;END PROCESS;END ARCHITECTURE if_mux41;(2)编译的结果如下：编译报告：二、解法2：用CASE语句实现4选1多路选择器（1）程序:LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux41 ISPORT (a,b,c,d: IN STD_LOGIC;s0: IN STD_LOGIC;s1: IN STD_LOGIC;y: OUT STD_LOGIC);END ENTITY mux41;ARCHITECTURE case_mux41 OF mux41 ISSIGNAL s0s1 : STD_LOGIC_VECTOR(1 DOWNTO 0);--定义标准逻辑位矢量数据类型BEGINs0s1<=s1&s0; --s1相并s0,即s1与s0并置操作PROCESS(s0s1,a,b,c,d)BEGINCASE s0s1 IS --类似于真值表的case语句WHEN "00" => y <= a;WHEN "01" => y <= b;WHEN "10" => y <= c;WHEN "11" => y <= d;WHEN OTHERS =>NULL ;END CASE;END PROCESS;END case_mux41;（2）编译结果：编译报告：。

四选⼀多路选择器三种⽅法四选⼀多路选择器三种⽅法module MUX41a(a,b,c,d,s1,s0,y); input a,b,c,d;input s1,s0;output y;reg y;always@(a or b or c or d or s1or s0); begin:MUX41case({s1,s0})2'b00:y<=a;2'b01:y<=b;2'b10:y<=c;2'b11:y<=d;default:y<=a;endcaseendendmodule计数器module CTR(CLK,Q,R);input CLK,R;output[3:0]Q;reg[3:0]Q;always@(posedge CLK or negedge R)if(!R)Q<=0;else Q<=Q+4'b0001;endmoduleD触发器module DFF(CLK,D,Q,RST0,RST1);input CLK,D,RST0,RST1;output Q;reg Q;always@(posedge CLK or negedge RST1) begin if(!RST1)Q<=0; else if(RST0==1)Q<=0;else if(RST0==0)Q<=D;endendmoduleSR锁存器module SR(S,R,CLK,RD,Q);input S,R,RD,CLK;output Q;reg Q;wire[3:0]H;assign H={CLK,RD,S,R};always@(*)begincase(H)H<=4'b1000:Q<=Q; H<=4'b0:Q<=0; H<=4'b?1??:Q<=0; H<=4'b1010:Q<=1;H<=4'b1001:Q<=0; default:Q<=0; endcaseendendmodule⼆进制转换成格雷码module btog(b,g); input[3:0]b;output[3:0]g; assign g[3]=b[3]; assign g[2]=b[3]^b[2]; assign g[1]=b[2]^b[1]; assign g[0]=b[1]^b[0]; endmodule 格雷码转换⼆进制module gtob(b,g); input[3:0]g;output[3:0]b;assign b[3]=g[3];assign b[2]=g[3]^g[2];assign b[1]=g[2]^g[1];assign b[0]=g[1]^g[0];endmodule乘法器module mul2(H,F,R);input[1:0]H,F;output[3:0]R;assign R[0]=H[0]&F[0];assign R[1]=(H[1]&F[0])^(H[0]&F[1]);assign R[2]=(H[1]&F[0]&H[0]&F[1])^(H[1]&F[1]); assign R[3]=H[1]&F[0]&H[0]&F[1]&H[1]&F[1]; //*assign R= {R[3],R[2],R[1],R[0]};/*//*assign H={H[1],H[0]};/*//*assign F={F[1],F[0]};/*Endmodule七段数码管显⽰module SMG(A,B);input[3:0]A;output[6:0]B;reg[6:0]B;always@(A)case(A)4'b0000:B<=7'b0111111;4'b0001:B<=7'b0000110;4'b0010:B<=7'b1011011;4'b0011:B<=7'b1001111;4'b0100:B<=7'b1100110;4'b0101:B<=7'b1101101;4'b0110:B<=7'b1111101;4'b0111:B<=7'b0000111;4'b1000:B<=7'b1111111;4'b1001:B<=7'b1101111;4'b1010:B<=7'b1110111;4'b1011:B<=7'b1111100;4'b1100:B<=7'b0111001;4'b1101:B<=7'b1011110;4'b1110:B<=7'b1111001;4'b1111:B<=7'b1110001;default:B<=7'b0111111;endcaseendmodule同步复位：顾名思义，同步复位就是指复位信号只有在时钟上升沿到来时，才能有效优点：a、有利于仿真器的仿真。

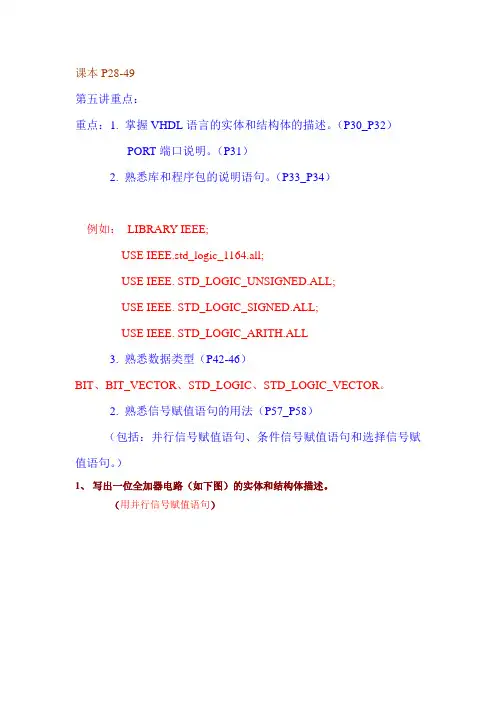

课本P28-49
第五讲重点：
重点：1. 掌握VHDL语言的实体和结构体的描述。

（P30_P32）PORT端口说明。

（P31）
2. 熟悉库和程序包的说明语句。

（P33_P34）
例如：LIBRARY IEEE;
USE IEEE.std_logic_1164.all;
USE IEEE. STD_LOGIC_UNSIGNED.ALL;
USE IEEE. STD_LOGIC_SIGNED.ALL;
USE IEEE. STD_LOGIC_ARITH.ALL
3. 熟悉数据类型（P42-46）
BIT、BIT_VECTOR、STD_LOGIC、STD_LOGIC_VECTOR。

2. 熟悉信号赋值语句的用法（P57_P58）
（包括：并行信号赋值语句、条件信号赋值语句和选择信号赋值语句。

）
1、写出一位全加器电路（如下图）的实体和结构体描述。

（用并行信号赋值语句）
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY IS
PORT ( );
END ;
ARCHITECTURE OF IS
BEGIN
S<=
Co<=
END ;
2、试写出8选1多路选择器的VHDL描述。

选择控制信号为s2,s1和s0，输入信号为i0~i7输出信号为y。

（要求分别用条件信号赋值和选择信号赋值语句）参考下面4选1多路选择器的VHDL描述
(1)用条件信号赋值语句
（2）用选择信号赋值语句
现。

课程: 数字逻辑与数字系统VHDL语言设计四选一选择器实验报告系：电子信息与计算机科学系专业：自动化班级：文自112—2班姓名：桑*超学号： 2011905192**指导教师：徐红霞学年学期：2012-2013学年（第一学期）2012年12月15日姓名: 桑*超班级: 文自112-2班学号: 2011905192** 试验: VHDL语言设计日期:2012.12.15 指导老师: 徐洪霞一、实验报告的名称: VHDL语言设计二、本次实验的目的:1.掌握VHDL 语言的设计技巧2.用VHDL语言设计四选一选择器三、设计过程:1.工程编译源：用VHDL语言编程。

2.功能仿真：将功能编译后的结果进行仿真。

3.引脚锁定:将个信号按要求分配到相应引脚.4.物理实现：将结果下载到所悬着的器件中四、写出源程序,画出防真波形图.library ieee;use ieee.std_logic_1164.all;entity mux4_1 isport( a,b,c,d : in std_logic;s : in std_logic_vector(1 downto 0);z : out std_logic );end mux4_1;architecture one of mux4_1 isbeginprocess(s,a,b,c,d)begincase s iswhen "00"=>z<=a;when "01"=>z<=b;when "10"=>z<=c;when "11"=>z<=d;when others =>z<=null;end case;end process;end one ;波形仿真图：五、实验总结,主要包括实验中所犯错误,怎样改正等1.在文件名必须与VHDL文件中的设计实体名保持一致。

实验五 4选1多路复用器和4位比较器设计与仿真班级信息安全一班姓名邓一蕾学号2指导老师袁文澹一、实验目的1.熟悉QuartusⅡ仿真软件的基本操作，并用VHDL语言和逻辑图设计四选一多路选择器，4位比较器。

二、实验内容1．参照芯片74LS153的电路结构，用逻辑图和VHDL语言设计四选一多路复用器；2．从QuartusⅡ中取7485器件（比较器）进行仿真与分析；用VHDL语言设计4位比较器，接着进行仿真与分析，电路逻辑结构参照芯片74x85三．实验原理1.（1）四选一多路选择器逻辑电路的原理4选1多路选择器，GN为使能端，AB为选择通道控制端，c0,c1,c2,c3为数据输入端.Y为输出端。

当GN为1时，y=0;当GN为0，AB=00时，Y为c0的值；当GN为0，AB=01时，Y为c1的值；当GN为0，AB=10时，Y为c2的值；当GN为0，AB=11时，Y为c3的值；（2）通过实验实现逻辑的原理2.（1）4位比较器的逻辑电路图A0,B0,A1,B1，A2，B2，A3，B3为相比较数输入端，ALBI,AEBI,AGBI为级联输入端ALBO,AEBO,AGBO为比较输出端。

2）通过实验实现逻辑的逻辑功能表为四、实验方法与步骤实验方法：采用基于FPGA进行数字逻辑电路设计的方法。

采用的软件工具是QuartusII软件仿真平台，采用的硬件平台是Altera EPF10K20TI144_4的FPGA试验箱。

1.4选1多路选择器实验步骤：编写源代码。

打开QuartusⅡ软件平台，点击File中得New建立一个文件。

编写的文件名与实体名一致，点击 as以“.vhd”为扩展名存盘文件。

2、按照实验箱上FPGA的芯片名更改编程芯片的设置。

操作是点击Assign/Device,选取芯片的类型。

建议选“Altera的EPF10K20TI144_4”3、编译与调试。

确定源代码文件为当前工程文件，点击Complier进行文件编译。
