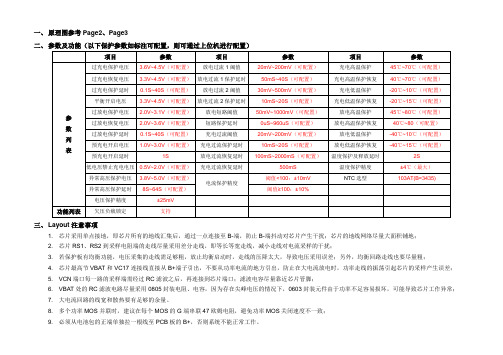

一、原理图参考Page2、Page3二、参数及功能（以下保护参数如标注可配置，则可通过上位机进行配置）项目参数项目参数项目参数参数列表过充电保护电压 3.6V~4.5V（可配置）放电过流1阈值20mV~200mV（可配置）充电高温保护45℃~70℃（可配置）过充电恢复电压 3.3V~4.5V（可配置）放电过流1保护延时50mS~40S（可配置）充电高温保护恢复40℃~70℃（可配置）过充电保护延时0.1S~40S（可配置）放电过流2阈值30mV~500mV（可配置）充电低温保护-20℃~10℃（可配置）平衡开启电压 3.3V~4.5V（可配置）放电过流2保护延时10mS~20S（可配置）充电低温保护恢复-20℃~15℃（可配置）过放电保护电压 2.0V~3.1V（可配置）放电短路阈值50mV~1000mV（可配置）放电高温保护45℃~80℃（可配置）过放电恢复电压 2.0V~3.6V（可配置）短路保护延时0uS~960uS（可配置）放电高温保护恢复40℃~80（可配置）过放电保护延时0.1S~40S（可配置）充电过流阈值20mV~200mV（可配置）放电低温保护-40℃~10℃（可配置）预充电开启电压 1.0V~3.0V（可配置）充电过流保护延时10mS~20S（可配置）放电低温保护恢复-40℃~15℃（可配置）预充电开启延时1S 放电过流恢复延时100mS~2000mS（可配置）温度保护及释放延时2S低电压禁止充电电压0.5V~2.0V（可配置）充电过流恢复延时500mS 温度保护精度±4℃（最大）异常高压保护电压 3.8V~5.0V（可配置）电流保护精度阈值<100：±10mV NTC选型103AT(B=3435)异常高压保护延时8S~64S（可配置）阈值≥100：±10%电压保护精度±25mV功能列表欠压负载锁定支持三、Layout注意事项1. 芯片采用单点接地，即芯片所有的地线汇集后，通过一点连接至B-端，防止B-端抖动对芯片产生干扰；芯片的地线网络尽量大面积铺地；2. 芯片RS1、RS2到采样电阻端的走线尽量采用差分走线，即等长等宽走线，减小走线对电流采样的干扰；3. 若保护板有均衡功能，电压采集的走线需足够粗，放止均衡启动时，走线的压降太大，导致电压采用误差；另外，均衡回路走线也要尽量粗；4. 芯片最高节VBAT和VC17连接线直接从B+端子引出，不要从功率电流的地方引出，防止在大电流放电时，功率走线的振荡引起芯片的采样产生误差；5. VCN端口每一路的采样端需经过RC滤波之后，再连接到芯片端口；滤波电容尽量靠近芯片管脚；6. VBAT处的RC滤波电路尽量采用0805封装电阻、电容，因为存在尖峰电压的情况下，0603封装元件由于功率不足容易损坏，可能导致芯片工作异常；7. 大电流回路的线宽和散热要有足够的余量。
深圳市泽逸科技有限公司多节电池保护板产品规格书产品名称 十节锂电池保护板产品型号 ZW-1504产品规格 65*53*1.6泽逸科技有限公司 工程部制 定 审 核 批 准 姓名: 姓名: 姓名:日期 : 日期 : 日期 :客户确认承 办 审 核 批 准 姓名: 姓名: 姓名:日期 : 日期 : 日期 :目录一、 产品描述二、 产品简介三、 功能说明四、 应用范围五、 技术参数六、 机械尺寸七、 电气原理图八、电池接线图九、注意事项一、产品描述：1、名称：十节锂电池保护板2、型号: ZW-1504二、产品简介本产品适用于10路串联的锂电池组，能有效对电池组的充、放电进行实时监控与保护，防止电池组中任意一节电池出现过充、过放而造成的损坏，并和根据客户要求设置合适的过流保护点，控制电池组的放电电流，确保电池组及负载不受损伤；本产品更具有均衡、短路、小电流锁等安全保护功能，能有效的平衡电池组中的电池在使用过程中出现的电压差异，保障电池组在合适的温度范围内工作，确保在出现短路类故障时关断输出以及小电流锁的应用使外部控制更加安全方便。
三、功能说明：本产品具有过充、过放、过流、短路、均衡、小电流锁等八大主要功能。
1、过充保护功能：当电池组中任意一节电池的电压高于过充保护点时关断充电，以确保所有电池都在过充保护点以内工作。
2、过放保护功能：当电池组中任意一节电池的电压低于过放保护点时关断放电，以确保所有电池都在过放保护点以上工作。
3、过流保护功能：当电池组在放电过程中，放电电流大于设置的过流保护点时关断输出，以确保电池组在安全的电流范围内工作。
4、短路保护功能：在电池组的输出端口出现短路状况时关断输出，确保电池组不会因为短路而损坏。
5、电压均衡功能：在电池组的充电后期，可对电池组中各电池在使用过程中出现的电压差异进行均衡修正，能有效确保电池组的组容量。
6、小电流锁功能：可以使用小电流锁来控制输出，灵活、安全、方便的控制方式使本产品能适用于更加广阔的领域。
博强锂电池保护板说明书一、锂电池保护板使用方法锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01配MOS管8205A进行讲解：1. 锂电池保护板其正常工作过程当电芯电压在2.5V至4.3V之间时，DW01的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P与P-间接上充电电压后，DW01经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
3.锂电池保护板过充电保护控制原理当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
BMS产品规格书目录1. 简介 (5)2. 功能特性 (5)3. 功能示意框图 (6)4. 电气特性 (6)4.1 基本参数设置 (6)4.2 LED指示说明 (8)4.3 蜂鸣器动作说明 (9)4.4 按键说明 (9)4.5 休眠及唤醒 (9)5 通信说明 (10)5.1 RS232通信 (10)5.2 RS485通信 (10)5.3 拨码开关设置 (10)6 接口定义 (11)6.1 接口图示 (11)6.2 电气接口定义 (12)6.3 安装连接说明 (13)7 实物图和尺寸图 (13)8 使用注意事项 (14)1.简介随着锂电池在通信行业的广泛应用，对电池管理系统也提出了高性能、高可靠性及高性价比等要求。
本产品是专门针对基站后备电池设计的BMS，采用集成化的设计将采集、管理、通信等功能集成于一体。
可广泛应用在室内室外基站，如一体化基站、边际站、直放站、宏基站、太阳能基站等。
2.功能特性●具有单体电压、总体电压检测，过充、过放告警及保护功能。
常温下静态电压采样精度可达≤20mV。
●具有充、放电电流检测，充、放电过流告警及保护功能。
充电电流显示为正，放电电流显示为负，常温下电流采样精度可达≤2%@FS。
●具有电芯温度检测，电芯高、低温告警及保护功能，常温下温度采样精度可达≤3℃。
●短路保护功能。
●具有充电均衡功能。
●电芯容量估算功能。
电池组满充容量、当前容量、设计容量可以通过上位机进行设置，在进行完整充放电循环后容量可自动更新。
●LED状态指示功能。
●上位机软件控制功能，可通过上位机软件方便地对过充、过放、充放电过流、过温、欠温等保护参数，容量、休眠、均衡等参数进行设置。
●RS232通信功能，采用隔离通信。
●RS485通信功能，采用隔离通信。
3. 功能示意框图4. 电气特性4.1基本参数设置 (注：以下参数除特殊注明以外，25℃环温下测试)指示说明表1 LED工作状态指示表2 容量指示说明表3 LED闪动说明备注：可通过上位机使能或禁止LED指示灯告警，出厂默认为使能的。
规 格 书SPECIFICATION SHEETCUSTOMER(客户) DESCRIPTION （品名）PART NAME （名称） -产品型号-供应商代码-底板厂代码 PART NUMBER （编号） DATE （日期）填写送样日期CUSTOMER(客户)APPROVE （批准）CHECK （审核）以上由鑫优普填写 盖章处APPROVE （批准）CHECK （审核）ISSUE （编制）以上由供应商填写并加盖公章（公司章或者文件出据部门章均可）更改目录序号更改项类别变更内容变更原因1 无更改初版2 增加ID电阻更改前无ID电阻客户要求（2011.08.29）更改后有10KΩ ID电阻3 更改前更改后4 更改前更改后5 更改前更改后6 更改前更改后7更改前更改后以上填写要求：1）第一次送样，按序号1中项目填写2）以后每次更改需要完整填写更改项目更改前更改后内容及变更原因及注明日期3）第二次更改必须保留第一次更改的内容第三次更改必须保留第一次第二次更改内容，依次类推1-1. 原理图Schematic diagram ：1-2元件清单PCB Parts lis注明：1）ROHS 报告号码必须填写，且为正确并在有效使用范围内的ROHS 报告号码2）元件件厂商填写元器件厂家，而不是代理商名称，厂家送样承认后不能做任何更改（包括底板 IC MOS 电阻 电容）3）规格包括元器件值 公差 耐压值 功率等主要参数 4）以上红色部分只是范例，按实际填写即可序号 元件编号 元件名称规格封装形式 配量 RoHS 报告号 厂商1 PCB 电路板 注明PCB 尺寸及公差 注明PCB 工艺（如黑油喷锡板 绿油镀金板） 1 PCS SH901755/CHEM 吉瑞达2 U2 MOS 管 8205A SOT-23-6 1 PCSSH9197409/CHEM富晶 3 U1 控制IC DW01+ SOT-23-6 1 PCS CANEC1001922017 富晶 4 R1 贴片电阻 SMD 100Ω±5% 0603 1 PCS KA/2010/10205 国巨 5 R2 贴片电阻 SMD 1K Ω±5% 0402 1 PCS KA/2010/10205 国巨 6 R3 贴片电阻SMD 10K Ω±5%0603 1 PCS KA/2010/10205 国巨 7 C1 贴片电容 10V 0.1UF (+80%-20%) 06031 PCS KA/2010/10205国巨 8镍块B+/B-2.8*2.2*0.3MM(-0.1MM)2PCS9 五金镀金五金或贴片五金贴写五金数量 尺寸及公差五金工艺（镀金 钴金 沉金等） 五金镀金厚度 五金要求等例如：3PCS （3*2*0.6）-0.05mm 贴片五金 五金镀金厚度0.1um 48H 盐雾测试不氧化 冲压五金反贴（不注明反贴就是正贴 例如：镀金五金 镀哑金 五金镀金厚度0.1um 48H 盐雾测试不氧化1-3焊盘描述Pad descriptionSymbol DescriptionP+/P- Positive/ Negative connection pad of packB+/B- Positive/ Negative connection pad of batteryT Connection pad of 10K以上只需要标识出B+ B- COM B1 B2 B3…及输出P+ P- T端即可，不需要标识IC MOS 元器件位置1-4尺寸dimensionsNote: (unit: mm)1、No mark tolerances: +/-0.12、Material : FR-43、Total Thickness: 0.8 +0.1（根据要求填写）抓打样详细尺寸图纸1-5 PCB 走线图Circuit PCB diagramABCDDiagram of PCB fit togetherNOTE ：A----Top overlayerB---- Toplayer C---- Bottomlayer D----Bottom overlayer1-6 技术参数Technical Parmeter1.参数ParmeterDW01+ Ta=25℃值Value参数 Parameter最小Min 标准Type 最大Max 单位过充检测电压4.25V 4.30v 4.325V VOvercharge Testing Voltage过充恢复电压4.05V 4.10V 4.15V VOvercharge renew voltage过充保护延迟时间80ms 200s ms Overdischarge protect Voltage过放检测电压2.3V 2.40V 2.5V VOverdischarge testing Voltage过放恢复电压2.9V3.00V 3.1V VOverdischarge renew voltage过放保护延迟时间Overdischarge20ms 60ms ms protect prolong time过流保护检测电压0.147V 0.15V 0.153V mvOvercurrent testing Voltage过流保护延迟时间10ms 20ms ms Over current prolong time短路保护检测电压1.25V 1.35V 1.45V VShort testing Voltage短路保护延迟时间5μs 50μs μs Short protect prolong time内阻 Resistance60mΩmΩ以上根据IC配置正确填写测试：审核：日期：最终判定：样品检测报告样品型号: 配置: DW01+ \ 8205A \1K 测试日期测试环境温度:15 ℃湿度:65%保护板参数范围值:( NTC注明当前测试温度下阻值范围值)自耗电(uA) 过充 (V) 过充恢复(V) 过放 (V) 过放恢复(V) 过流(A) 内阻（mΩ）ID(15 ℃) 2-6 4.25-4.35 4.05-4.15 2.3-2.5 2.9-3.1 2.1-6 20-60 1K测试仪器：泰斯锂电保护板测试仪序号过充 (V) 过充恢复(V)过放 (V) 过放恢复(V) 过流(A) 内阻（mΩ）自耗电(uA)ID 判定1. 4.321 4.0952.3353.05 3.27 53 3.10 1K ok2. 4.326 4.102 2.3553.01 3.22 53 3.45 1K ok3. 4.324 4.106 2.3650 2.97 3.21 54 3.90 1K ok4. 4.322 4.098 2.320 3.02 3.36 55 4.10 1K ok5. 4.315 4.104 2.395 2.96 3.33 55 4.10 1K ok PCB尺寸标准:34±0.3*5.3±0.1*0.8mm±0.10PCB尺寸测量: 1: 2: 3:4: 5:测试：审核：日期:客户测试数据：序号过充(V)过充恢复(V) 过放 (V) 过放恢复(V) 过流(A) 内阻（mΩ）自耗电(uA)ID 判定12345PCB尺寸测量: 1: 2: 3:4: 5:。
APPROVE SHEETForPCM rechargeable battery(保护板承认书)Customer（客户）:PCM model name（型号）:Customers' products (客户产品):Date(日期) :REVISED(版本) ：Customer approval(客户承认)Comment (备注):Customer’s signature/ Date(客户签名/日期) :Approved核准Checked审核Prepared制定SAIHANG TECHNOLOGY CO., LTDADD: 2nd Floor,Building 2, Ma Ling New Industrial Area,No.245 Ai Nan Road,Long Gang District, Shenzhen ChinaTEL : +86 755 89752920 FAX : +86 755 89752640http//3. 扫描界面和设置界面按键开始扫描在SBS界面中，可以读取，电池当前的剩余容量，温度，电流，循环次数等信息在DATA FLASH中可以设置电池容量，电池节数等信息File No SAIHANG TECHNOLOGY5.Connection Diagram of Battery电池连接示意图图2. 电池连接顺序示意图Figure 2. Diagram connection of Battery警告：把保护板连接至电芯，或从电池组拆下保护板时，必须遵守以下连接顺序与规定；如果不按要求的顺序作业，会损坏保护板的元器件，从而导致保护板不能保护电芯，造成严重的后果。
