下载文档原格式

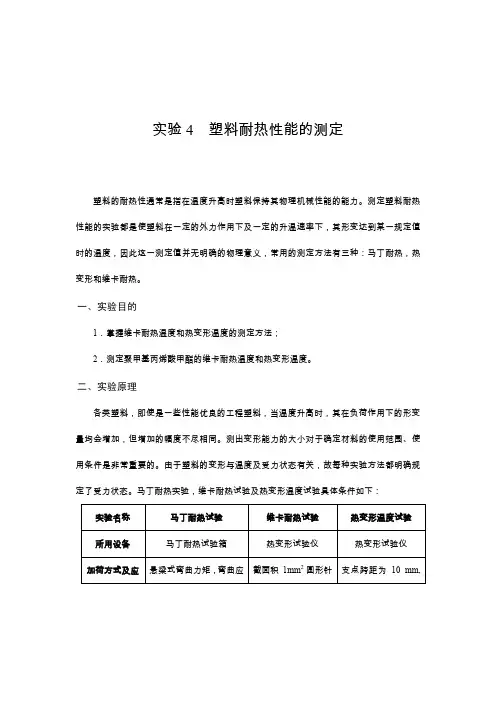

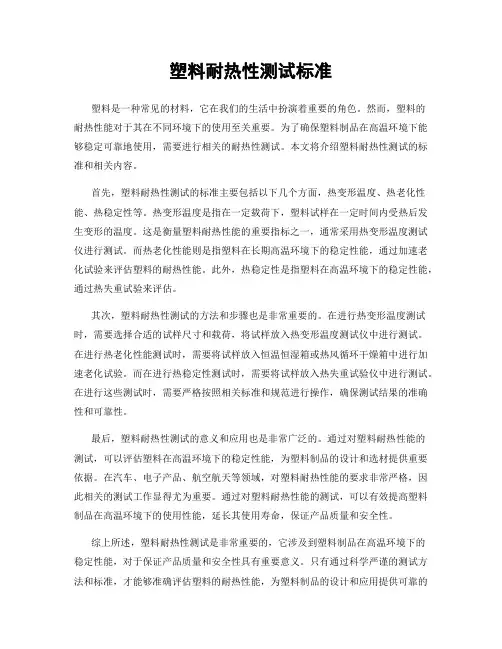

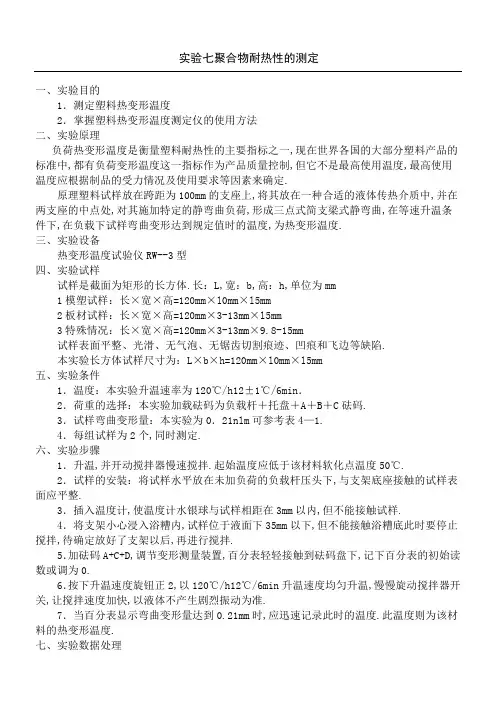

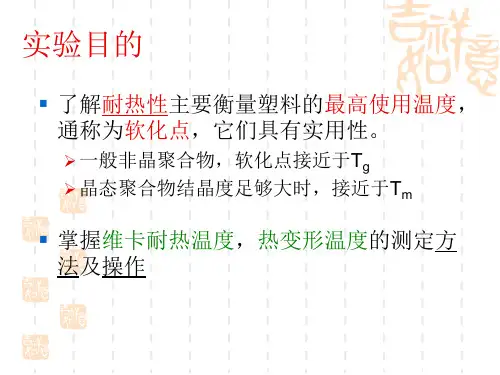

塑料耐热性测试标准塑料是一种常见的材料，它在我们的生活中扮演着重要的角色。
然而，塑料的耐热性能对于其在不同环境下的使用至关重要。
为了确保塑料制品在高温环境下能够稳定可靠地使用，需要进行相关的耐热性测试。
本文将介绍塑料耐热性测试的标准和相关内容。
首先，塑料耐热性测试的标准主要包括以下几个方面，热变形温度、热老化性能、热稳定性等。
热变形温度是指在一定载荷下，塑料试样在一定时间内受热后发生变形的温度。
这是衡量塑料耐热性能的重要指标之一，通常采用热变形温度测试仪进行测试。
而热老化性能则是指塑料在长期高温环境下的稳定性能，通过加速老化试验来评估塑料的耐热性能。
此外，热稳定性是指塑料在高温环境下的稳定性能，通过热失重试验来评估。
其次，塑料耐热性测试的方法和步骤也是非常重要的。
在进行热变形温度测试时，需要选择合适的试样尺寸和载荷，将试样放入热变形温度测试仪中进行测试。
在进行热老化性能测试时，需要将试样放入恒温恒湿箱或热风循环干燥箱中进行加速老化试验。
而在进行热稳定性测试时，需要将试样放入热失重试验仪中进行测试。
在进行这些测试时，需要严格按照相关标准和规范进行操作，确保测试结果的准确性和可靠性。
最后，塑料耐热性测试的意义和应用也是非常广泛的。
通过对塑料耐热性能的测试，可以评估塑料在高温环境下的稳定性能，为塑料制品的设计和选材提供重要依据。
在汽车、电子产品、航空航天等领域，对塑料耐热性能的要求非常严格，因此相关的测试工作显得尤为重要。
通过对塑料耐热性能的测试，可以有效提高塑料制品在高温环境下的使用性能，延长其使用寿命，保证产品质量和安全性。
综上所述，塑料耐热性测试是非常重要的，它涉及到塑料制品在高温环境下的稳定性能，对于保证产品质量和安全性具有重要意义。
只有通过科学严谨的测试方法和标准，才能够准确评估塑料的耐热性能，为塑料制品的设计和应用提供可靠的依据。
希望本文的介绍能够对塑料耐热性测试有所帮助，为相关领域的科研工作和生产实践提供一些参考和借鉴。
塑料的特性实验报告引言塑料是一种由合成树脂为主要成分，通过加工和成型工艺制成的材料。
它在当今社会中被广泛使用，用于制造各种产品，如塑料袋、塑料瓶、塑料家具等。
在本次实验中，我们将研究和测试塑料的几个重要特性，包括耐热性、耐寒性、拉伸强度和耐化学腐蚀性。
材料与方法材料- 不同类型的塑料样本（聚乙烯、聚丙烯、聚氯乙烯等）- 热水- 冰水- 强度测试仪- 不同浓度的酸溶液- 学生实验用手套- 实验室安全设备（眼镜、实验室外套）方法1. 耐热性测试：将不同类型的塑料样本放入热水中，并观察它们的变化和破裂情况。
2. 耐寒性测试：将不同类型的塑料样本放入冰水中，并观察它们的变化和破裂情况。
3. 拉伸强度测试：使用强度测试仪对不同类型的塑料样本进行拉伸测试，记录每种塑料的最大拉伸强度。
4. 耐化学腐蚀性测试：将不同类型的塑料样本分别放入不同浓度的酸溶液中，观察它们的变化和破裂情况。
实验结果我们进行了上述实验，以下是我们的实验结果：1. 耐热性测试中，聚丙烯和聚氯乙烯表现出更好的耐热性，它们在热水中几乎没有变形或破裂。
而聚乙烯则在热水中发生了略微的变形。
2. 耐寒性测试中，聚乙烯和聚丙烯表现出更好的耐寒性，它们在冰水中没有破裂。
而聚氯乙烯在冰水中变得脆化并出现了破裂。
3. 拉伸强度测试中，聚乙烯的最大拉伸强度最低，而聚氯乙烯的最大拉伸强度最高。
4. 耐化学腐蚀性测试中，聚氯乙烯在低浓度的酸溶液中没有发生明显变化，而在高浓度的酸溶液中发生了一些破裂。
聚乙烯和聚丙烯在两种酸溶液中都没有明显变化。
讨论与分析从实验结果可以得出以下结论：1. 不同类型的塑料具有不同的耐热性和耐寒性。
聚氯乙烯在耐热性方面表现较好，而聚乙烯和聚丙烯在耐寒性方面表现较好。
2. 不同类型的塑料具有不同的拉伸强度。
聚乙烯的拉伸强度较低，而聚氯乙烯的拉伸强度较高。
3. 不同类型的塑料对化学腐蚀具有不同的耐受能力。
聚氯乙烯对酸溶液的耐受能力较强，而聚乙烯和聚丙烯耐受能力较弱。

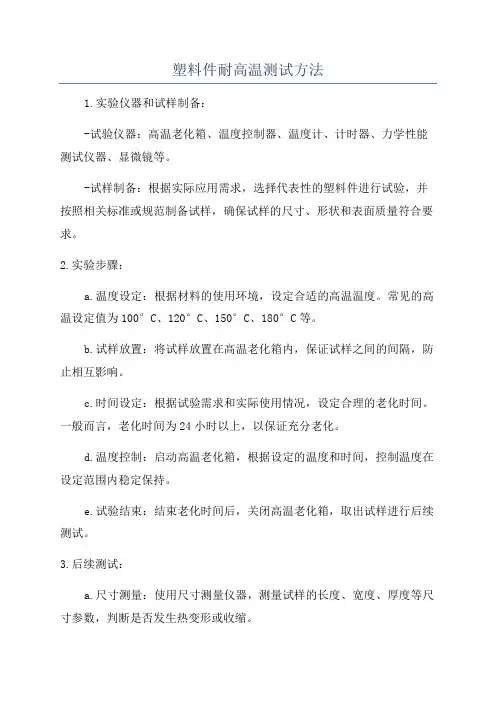

塑料件耐高温测试方法1.实验仪器和试样制备：-试验仪器：高温老化箱、温度控制器、温度计、计时器、力学性能测试仪器、显微镜等。
-试样制备：根据实际应用需求，选择代表性的塑料件进行试验，并按照相关标准或规范制备试样，确保试样的尺寸、形状和表面质量符合要求。
2.实验步骤：a.温度设定：根据材料的使用环境，设定合适的高温温度。
常见的高温设定值为100°C、120°C、150°C、180°C等。
b.试样放置：将试样放置在高温老化箱内，保证试样之间的间隔，防止相互影响。
c.时间设定：根据试验需求和实际使用情况，设定合理的老化时间。
一般而言，老化时间为24小时以上，以保证充分老化。
d.温度控制：启动高温老化箱，根据设定的温度和时间，控制温度在设定范围内稳定保持。
e.试验结束：结束老化时间后，关闭高温老化箱，取出试样进行后续测试。
3.后续测试：a.尺寸测量：使用尺寸测量仪器，测量试样的长度、宽度、厚度等尺寸参数，判断是否发生热变形或收缩。
b.外观检查：使用显微镜或肉眼观察试样的表面质量，检查是否有开裂、脆化等现象。
c.力学性能测试：使用力学性能测试仪器，如拉伸试验机、弯曲试验机等，测试试样的拉伸强度、弯曲强度等力学性能指标。
d.物理性能测试：根据需要，可以进行其他物理性能测试，如热膨胀系数测试、热导率测试等。
4.数据分析：对于测试结果，可以通过比较试样在高温前后的性能数据，来评估材料的耐高温性能。
比较指标可以包括尺寸的变化率、外观缺陷的数量和程度、力学性能的变化等。
根据实际应用需求，确定是否满足使用要求，以及材料的耐久性能是否达到预期。
需要注意的是，不同的塑料材料具有不同的耐高温性能，因此在进行耐高温测试时需要根据实际材料特性和应用环境来选择适当的测试方法和参数。
同时，也需要遵循相关的标准和规范，以确保测试结果的可靠性和可比性。

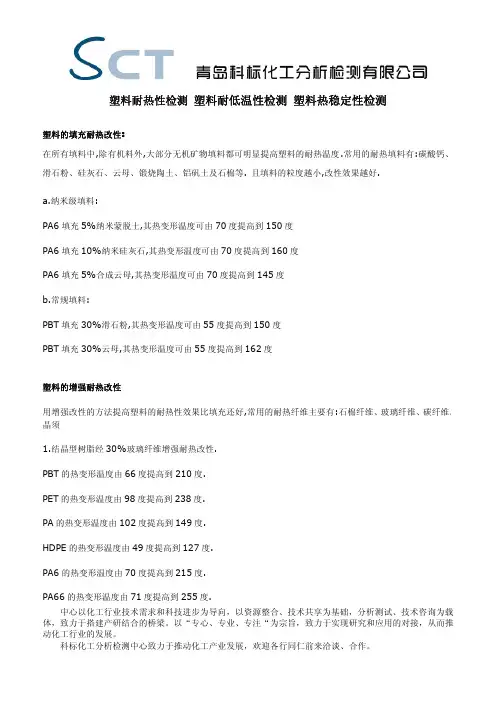

塑料耐热性检测塑料耐低温性检测塑料热稳定性检测塑料的填充耐热改性:在所有填料中,除有机料外,大部分无机矿物填料都可明显提高塑料的耐热温度.常用的耐热填料有:碳酸钙、滑石粉、硅灰石、云母、锻烧陶土、铝矾土及石棉等.且填料的粒度越小,改性效果越好.a.纳米级填料:PA6填充5%纳米蒙脱土,其热变形温度可由70度提高到150度PA6填充10%纳米硅灰石,其热变形温度可由70度提高到160度PA6填充5%合成云母,其热变形温度可由70度提高到145度b.常规填料:PBT填充30%滑石粉,其热变形温度可由55度提高到150度PBT填充30%云母,其热变形温度可由55度提高到162度塑料的增强耐热改性用增强改性的方法提高塑料的耐热性效果比填充还好,常用的耐热纤维主要有:石棉纤维、玻璃纤维、碳纤维、晶须1.结晶型树脂经30%玻璃纤维增强耐热改性.PBT的热变形温度由66度提高到210度.PET的热变形温度由98度提高到238度.PA的热变形温度由102度提高到149度.HDPE的热变形温度由49度提高到127度.PA6的热变形温度由70度提高到215度.PA66的热变形温度由71度提高到255度.中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。
以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。
POM的热变形温度由110度提高到163度.PEEK的热变形温度由230度提高到310度.2.非结晶树脂经30%玻璃纤维增强耐热改性.PS的热变形温度由93度提高到104度.PC的热变形温度由132度提高到143度.AS的热变形温度由90度提高到105度.ABS的热变形温度由83度提高到110度.PSF的热变形温度由174度提高到182度.MPPO的热变形温度由130度提高到155度.三.塑料共混耐热改性塑料共混提高耐热性即在低热树脂中混入高耐热性树脂从而提高其耐热性.这种方法虽然耐热性提高幅度不如添加耐热改性高,但其优点是在提高耐热性同时基本不影响其原有其他性能.如:ABS/PC热变形温度可由93度提高到125度ABS/PSF(20%)热变形温度可达115度HDPE/PC(20%)维卡软化点可由124度提高到146度.PP/CaCo3/EP热变形温度可由102度提高到150度.四.塑料交联耐热改性塑料交联提高耐热性常用于耐热管材和电缆方面.如: 1.HDPE经过硅烷交联处理后,其热变形温度可由原来的70度增加到90~110度. 2.PVC经过交联后,其热变形温度可由原来的65度增加到105度.科标化工分析检测中心可提供塑料耐热性检测，塑料耐低温性检测，塑料热稳定性检测，塑料耐热性测试，塑料耐低温性测试，塑料热稳定性测试，PVC塑料热稳定性测试，塑料尺寸热稳定性测试等服务。
塑料着色剂基本要求和测试方法——耐热性塑料用着色剂的耐热稳定性是指在一定加工温度下和一定时间内，不发生明显的色光,着色力和性能的变化。
塑料着色与油墨印刷和涂料着色最大的区别在于绝大多数塑料着色成型过程中都有一个加热的过程，所以着色剂在塑料成型中常常受热会发生变色，着色剂耐热稳定性在塑料着色上是很重要的指标，着色剂耐热性不好会褪色，严重影响产品质量和其它性能，着色剂耐热稳定性与着色剂化学结构，晶型，粒径大小，着色浓度，应用树脂，加工工艺，及助剂有很大关系。
1影响耐热性指标的因素（1）耐热性与着色剂化学结构有关应用在塑料上着色剂有无机颜料，有机颜料和溶剂颜料。
一般而无机颜料是金属氧化物和金属盐，是高温煅烧的反应产物，煅烧温度最高可达700℃和900℃，所以无机颜料的热稳定性远远高于每种塑料成型温度，无机颜料耐热性可满足要求有机颜料和溶剂颜料的耐热性与化学结构有很大关系，正如颜料分子结构直接决定其色泽及应用性能一样，颜料分子骨架，取代基的结合能因其原子的不同而异，直接影响它们的分子骨架在一定温度下的稳定性及分解反应发生的难易。
以有机颜料为例其结构分为偶氮类，金属色淀类；酞菁类，稠环酮类，杂环类不同的化学结构的颜料亦具有不同的热稳定性能。
表1为不同结构颜料品种在塑料HDPE中的耐热性颜料索引号化学结构耐热性本色冲淡62颜料红254180颜料蓝15：3颜料蓝110因此改进有机颜料耐热稳定性最主要的方法与途径是改变颜料的化学结构，通常可以有如下办法：●增加颜料的分子量，●分子中引入卤素原子，●采用稠环结构分子中引入极性取代基●引入金属原子2耐热性与着色剂晶体结构有关同一有机颜料结构可能不同的晶型，晶型不同颜色也会不一。
比如颜料紫19其β型是紫色，然后γ型是蓝光红颜料的晶型不同其耐热性也不一，颜料蓝15是个各项性能很好结构，但晶型不一样，性能也大不一样，如C.I.PB15是不稳定结构，不耐溶剂和高温所以在塑料着色时耐热稳定性，其在塑料中耐热性只有200°C，如将其晶型转为稳定的β型（C.I.PB15：3）其耐热性可达300°C表2为不同晶型酞菁蓝品种在塑料中的耐热性颜料索引号晶体类型耐热性酞菁蓝15不稳定型200°/5min酞菁蓝15：1稳定α型300°/5min酞菁蓝15：3稳定β型300°/5min2耐热性与着色剂粒径大小有关有机颜料不同粒径大小也对耐热性有很大影响，一般来说颜料粒径小，表面积小，着色力高，而分散性，耐热性差。
