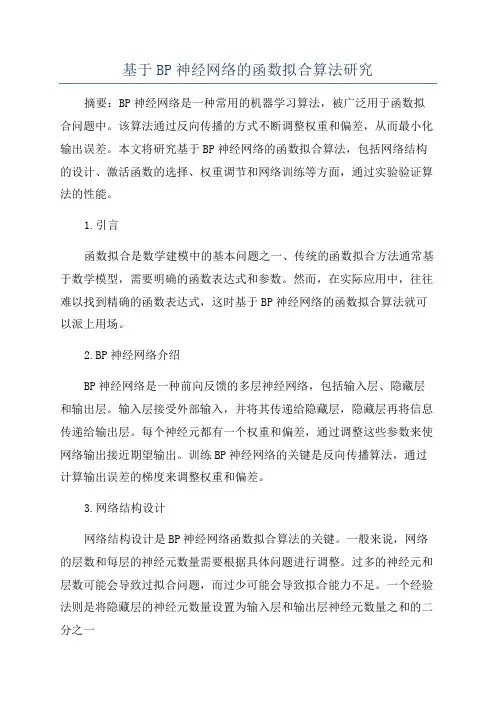

基于BP神经网络的函数拟合算法研究摘要：BP神经网络是一种常用的机器学习算法，被广泛用于函数拟合问题中。
该算法通过反向传播的方式不断调整权重和偏差，从而最小化输出误差。
本文将研究基于BP神经网络的函数拟合算法，包括网络结构的设计、激活函数的选择、权重调节和网络训练等方面，通过实验验证算法的性能。
1.引言函数拟合是数学建模中的基本问题之一、传统的函数拟合方法通常基于数学模型，需要明确的函数表达式和参数。
然而，在实际应用中，往往难以找到精确的函数表达式，这时基于BP神经网络的函数拟合算法就可以派上用场。
2.BP神经网络介绍BP神经网络是一种前向反馈的多层神经网络，包括输入层、隐藏层和输出层。
输入层接受外部输入，并将其传递给隐藏层，隐藏层再将信息传递给输出层。
每个神经元都有一个权重和偏差，通过调整这些参数来使网络输出接近期望输出。
训练BP神经网络的关键是反向传播算法，通过计算输出误差的梯度来调整权重和偏差。
3.网络结构设计网络结构设计是BP神经网络函数拟合算法的关键。
一般来说，网络的层数和每层的神经元数量需要根据具体问题进行调整。
过多的神经元和层数可能会导致过拟合问题，而过少可能会导致拟合能力不足。
一个经验法则是将隐藏层的神经元数量设置为输入层和输出层神经元数量之和的二分之一4.激活函数选择激活函数在BP神经网络中起到了非常重要的作用，它决定了神经元的输出。
常用的激活函数有Sigmoid函数、ReLU函数和Tanh函数等。
Sigmoid函数可以将输出限制在0和1之间，适用于需要进行二分类的问题；ReLU函数在输入大于0时输出等于输入，小于0时输出为0，适用于解决稀疏性问题；Tanh函数将输入限制在-1和1之间，适用于需要进行多分类的问题。
根据具体问题的不同，选择适当的激活函数可以提高网络的性能。
5.权重调节和网络训练BP神经网络的权重调节和网络训练是通过反向传播算法实现的。
反向传播算法首先计算输出层的误差，然后将误差沿着网络反向传播，通过链式规则计算隐藏层和输入层的误差。

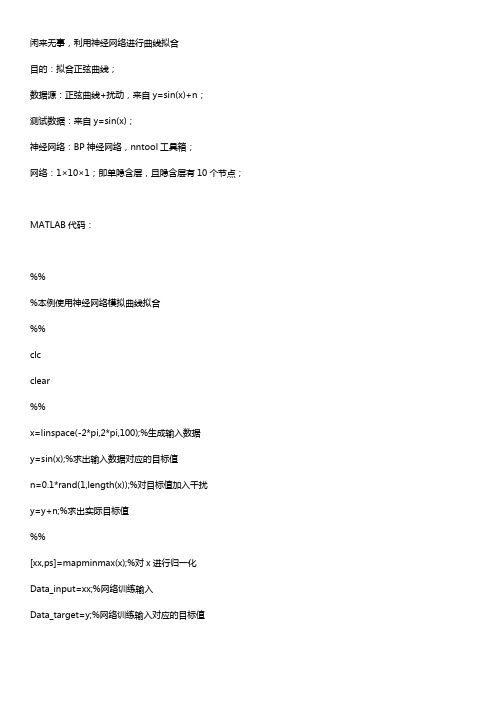

闲来无事，利用神经网络进行曲线拟合目的：拟合正弦曲线；数据源：正弦曲线+扰动，来自y=sin(x)+n；测试数据：来自y=sin(x)；神经网络：BP神经网络，nntool工具箱；网络：1×10×1；即单隐含层，且隐含层有10个节点；MATLAB代码：%%%本例使用神经网络模拟曲线拟合%%clcclear%%x=linspace(-2*pi,2*pi,100);%生成输入数据y=sin(x);%求出输入数据对应的目标值n=0.1*rand(1,length(x));%对目标值加入干扰y=y+n;%求出实际目标值%%[xx,ps]=mapminmax(x);%对x进行归一化Data_input=xx;%网络训练输入Data_target=y;%网络训练输入对应的目标值Data_test=linspace(-5,5,20);%网络测试数据Data_t=mapminmax('apply',Data_test,ps);%网络测试数据归一化Data_true=sin(Data_test);%网络测试数据对应的目标值%%%打开nntool,利用输入输出数据训练网络，网络命名为network%%Data_y=sim(network,Data_t);%利用训练好的网络求出测试数据对应的实际输出值%%figure(1)e=Data_true-Data_y;plot(e)%绘制误差曲线xlabel('X轴');ylabel('Y轴');legend('误差')%%figure(2)plot(Data_test,network1_outputs,'*',x,y)xlabel('X轴');ylabel('Y轴');legend('预测值','实际值','location','NorthEast')下面具体说明nntool工具箱的使用：命令行输入nntool:打开工具箱界面：单击Import，导入训练数据，并选择对应的训练类型，如图所示：新建网络，命名为network，采用BP神经网络，即误差反向算法，选择Input data和Target data，其他选项默认，点击Create创建BP神经网络，如下图所示：点击View，可以预览网络结构，如下图所示：返回主界面，选中新建的network，然后点击Open打开，选择Train，再次选择Inputs和Targets，开始训练网络，点击Tarin netwrk训练过程和结果如下图所示：为了便于在M文件中使用新建的network，可以将其导出到工作空间，点击Export：工作空间中出现network，如下图所示：接下来可以使用sim函数求网络对测试数据的输出，并绘制误差曲线：结果：可以看出，拟合效果很好。

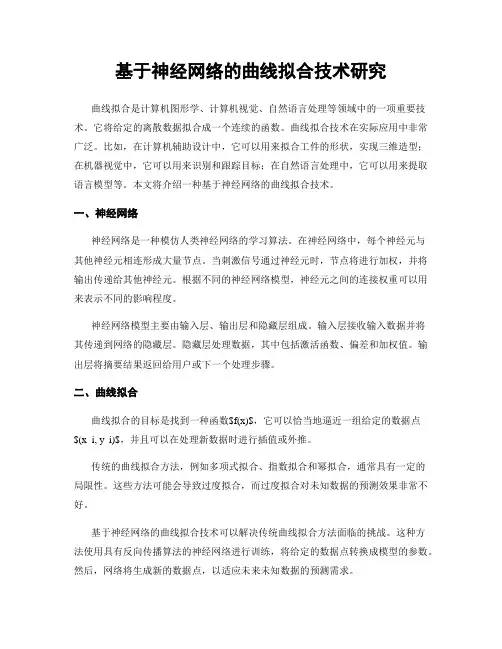

基于神经网络的曲线拟合技术研究曲线拟合是计算机图形学、计算机视觉、自然语言处理等领域中的一项重要技术。
它将给定的离散数据拟合成一个连续的函数。
曲线拟合技术在实际应用中非常广泛。
比如，在计算机辅助设计中，它可以用来拟合工件的形状，实现三维造型；在机器视觉中，它可以用来识别和跟踪目标；在自然语言处理中，它可以用来提取语言模型等。
本文将介绍一种基于神经网络的曲线拟合技术。
一、神经网络神经网络是一种模仿人类神经网络的学习算法。
在神经网络中，每个神经元与其他神经元相连形成大量节点。
当刺激信号通过神经元时，节点将进行加权，并将输出传递给其他神经元。
根据不同的神经网络模型，神经元之间的连接权重可以用来表示不同的影响程度。
神经网络模型主要由输入层、输出层和隐藏层组成。
输入层接收输入数据并将其传递到网络的隐藏层。
隐藏层处理数据，其中包括激活函数、偏差和加权值。
输出层将摘要结果返回给用户或下一个处理步骤。
二、曲线拟合曲线拟合的目标是找到一种函数$f(x)$，它可以恰当地逼近一组给定的数据点$(x_i, y_i)$，并且可以在处理新数据时进行插值或外推。
传统的曲线拟合方法，例如多项式拟合、指数拟合和幂拟合，通常具有一定的局限性。
这些方法可能会导致过度拟合，而过度拟合对未知数据的预测效果非常不好。
基于神经网络的曲线拟合技术可以解决传统曲线拟合方法面临的挑战。
这种方法使用具有反向传播算法的神经网络进行训练，将给定的数据点转换成模型的参数。
然后，网络将生成新的数据点，以适应未来未知数据的预测需求。
这种方法的优点在于它可以调整线性组合的权重，因此可以灵活地适应不同的形状和趋势。
同时，神经网络也有自适应的特性，使其可以自动进行学习和调整。
三、神经网络曲线拟合技术的应用神经网络曲线拟合技术在实际应用中具有广泛的应用。
具体应用场景包括：1. 图像处理神经网络曲线拟合技术可以用于图像分析和处理。
将曲线拟合用于细节提取、轮廓识别和图像分割等操作中，能够获得更准确的结果和更好的鲁棒性。

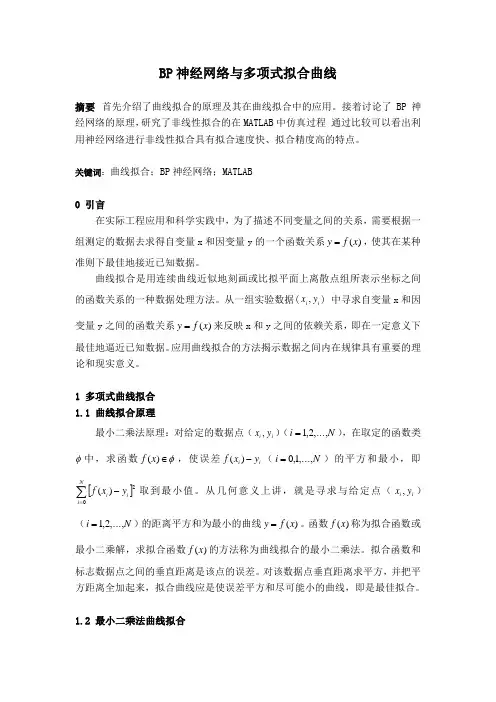

BP 神经网络与多项式拟合曲线摘要 首先介绍了曲线拟合的原理及其在曲线拟合中的应用。
接着讨论了BP 神经网络的原理，研究了非线性拟合的在MATLAB 中仿真过程 通过比较可以看出利用神经网络进行非线性拟合具有拟合速度快、拟合精度高的特点。
关键词：曲线拟合；BP 神经网络；MATLAB0 引言在实际工程应用和科学实践中，为了描述不同变量之间的关系，需要根据一组测定的数据去求得自变量x 和因变量y 的一个函数关系)(x f y =，使其在某种准则下最佳地接近已知数据。
曲线拟合是用连续曲线近似地刻画或比拟平面上离散点组所表示坐标之间的函数关系的一种数据处理方法。
从一组实验数据(i i y x ,) 中寻求自变量x 和因变量y 之间的函数关系)(x f y =来反映x 和y 之间的依赖关系，即在一定意义下最佳地逼近已知数据。
应用曲线拟合的方法揭示数据之间内在规律具有重要的理论和现实意义。
1 多项式曲线拟合 1.1 曲线拟合原理最小二乘法原理：对给定的数据点（i i y x ,）（N i ,...,2,1=），在取定的函数类φ中，求函数φ∈)(x f ，使误差i i y x f -)(（N i ,...,1,0=）的平方和最小，即[]∑=-Ni iiy x f 02)(取到最小值。
从几何意义上讲，就是寻求与给定点（i i y x ,）（N i ,...,2,1=）的距离平方和为最小的曲线)(x f y =。
函数)(x f 称为拟合函数或最小二乘解，求拟合函数)(x f 的方法称为曲线拟合的最小二乘法。
拟合函数和标志数据点之间的垂直距离是该点的误差。
对该数据点垂直距离求平方，并把平方距离全加起来，拟合曲线应是使误差平方和尽可能小的曲线，即是最佳拟合。
1.2 最小二乘法曲线拟合对非线性函数)+=，进行曲线拟合。
xy-16ex p(22x1.2.1 拟合过程选取拟合区间为-5:0.1:5.用10阶、30阶不同阶数对函数进行拟合，绘制出拟合曲线图，比对拟合效果差异。

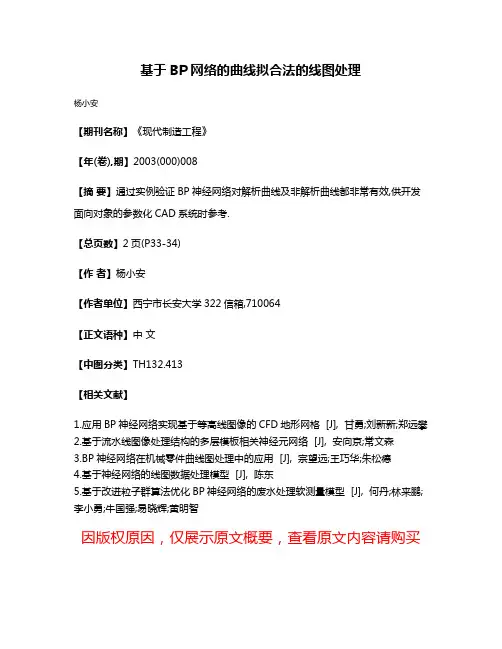

基于BP网络的曲线拟合法的线图处理
杨小安
【期刊名称】《现代制造工程》
【年(卷),期】2003(000)008
【摘要】通过实例验证BP神经网络对解析曲线及非解析曲线都非常有效,供开发面向对象的参数化CAD系统时参考.
【总页数】2页(P33-34)
【作者】杨小安
【作者单位】西宁市长安大学322信箱,710064
【正文语种】中文
【中图分类】TH132.413
【相关文献】
1.应用BP神经网络实现基于等高线图像的CFD地形网格 [J], 甘勇;刘新新;郑远攀
2.基于流水线图像处理结构的多层模板相关神经元网络 [J], 安向京;常文森
3.BP神经网络在机械零件曲线图处理中的应用 [J], 宗望远;王巧华;朱松德
4.基于神经网络的线图数据处理模型 [J], 陈东
5.基于改进粒子群算法优化BP神经网络的废水处理软测量模型 [J], 何丹;林来鹏;李小勇;牛国强;易晓辉;黄明智
因版权原因，仅展示原文概要，查看原文内容请购买。
神经网络实验报告
基于BP网络的曲线拟合
学院：控制学院
*名：***
学号: ********
2015年6月
一、实验目的
⑴掌握BP神经网络的权值修改规则
⑵利用BP网络修改权值对y=sin(x)曲线实现拟合
二、实验要求
人工神经网络是近年来发展起来的模拟人脑生物过程的人工智能技术，具有自学习、自组织、自适应和很强的非线性映射能力。
在人工神经网络的实际应用中，常采用BP神经网络或它的变化形式，BP神经网络是一种多层神经网络，因采用BP算法而得名，主要应用于模式识别和分类、函数逼近、数据压缩等领域。
BP网络是一种多层前馈神经网络，由输入层、隐层和输出层组成。
层与层之间采用全互连方式，同一层之间不存在相互连接，隐层可以有一个或多个。
BP算法的学习过程由前向计算过程和误差反向传播过程组成，在前向计算过程中，输入信息从输入层经隐层逐层计算，并传向输出层，每层神经元的状态只影响下一层神经元的状态。
如输出层不能得到期望的输出，则转入误差反向传播过程，误差信号沿原来的连接通路返回，通过修改各层的神经元的权值，使得网络系统误差最小，最终实现网络的实际输出与各自所对应的期望输出逼近。
三、实验内容
3.1 训练数据导入
要对BP网络进行训练，必须准备训练样本。
对样本数据的获取，可以通过用元素列表直接输入、创建数据文件，从数据文件中读取等方式，具体采用哪种方法，取决于数据的多少，数据文件的格式等。
本文采用直接输入100个样本数据的方式，同时采用归一化处理，可以加快网络的训练速度。
将输入x和输出y都变为-1到1之间的数据，归一化后的训练样本如下图：
3.2 网络初始化
根据系统输入输出序列，确定网络输入层节点数为1，隐含层节点数H 为20，输出层节点数为1。
初始化输入层、隐含层和输出层神经元之间的连接权值ij w ，
jk v ，初始化隐含层阈值0t ，输出层阈值1t ，给定学习速率0a ，1a 和u ，给定算法
迭代次数inum 和最大可接受误差error ，同时给定神经元激励函数sigmoid 。
3.3 前向输出计算
根据输入变量x ，输入层和隐含层间连接权值ij w 和隐含层阈值0t ，计算隐含层输出P ：
))((∑=-⋅=n
i j i ij j t x w u f P 10 l j ,...,,21=
其中n 为输入层节点数，本实验中取1；l 为隐含层节点数，本实验中取20；f 为隐含层激励函数，该函数可设置为多种形式，本实验中所选函数为：
x
e
x f -+=11
)( 根据隐含层输出P ，隐含层和输出层间连接权值jk v 和输出层阈值1t ，计算BP 神经网络预测输出k Q ：
∑=-=l
j k jk j k t v P Q 11 m k ,...,,21=
其中m 为输出层节点数，本实验中取1。
3.4 权值修正
根据网络预测输入Q 和期望输出y ，计算网络预测误差e ：
k k k Q y e -=
BP 神经网络采用梯度修正法作为权值和阈值的学习算法，从网络预测误差的负梯度方向修正权值和阈值。
在本实验采用的sigmoid 激励函数下，隐含层和输出层间连接权值和输出层阈值更新公式为：
k j jk jk e P a u v v 1*+= m k l j ,...,,;,...,,2121==
k k k e u t t *+=11 m k ,...,,21=
输入层和隐含层间连接权值和输出层阈值更新公式为：
∑=*-+=m
k k jk i j j ij ij e v u x P P a w w 101)( l j n i ,...,,;,...,,2121==
∑=*-+=m
k k jk j j j j e v u P P a t t 1
0001)( l j ,...,,21=
通过是否达到迭代次数或者错误率是否在可接受范围内来判断算法迭代是否结束，若没有结束，则继续迭代。
四、实验步骤和结果
3.1 数据输入和归一化
%function [x,y,y1,Error]=BPnet(t)
%清空环境变量
clc;
clear;
num=1;%要拟合的曲线试举例
for i=0.01*pi:0.02*pi:2*pi%训练样本
x(num)=i;%输入数据
y(num)=sin(x(num));%期望输出
num=num+1;
end
num1=size(x,2);
max_x=max(x);%训练样本归一化
max_y=max(y);
min_x=min(x);
min_y=min(y);
% 最大最小法（归一化）
for i=1:num1
x(i)=2*((x(i)-min_x)/(max_x-min_x))-1;
y(i)=2*((y(i)-min_y)/(max_y-min_y))-1;
end
3.2 网络结构初始化
H=20;%隐含层神经元个数
w=2*rand(1,H)-1;%初始化隐层权值
v=2*rand(1,H)-1;%初始化输出层权值
t0=2*rand(1,H)-1;%隐层阈值
t1=2*rand(1,1)-1;%输出层阈值
a0=0.4;a1=0.3;u=1;%步长
error=0.0001;err=error; %可接受误差
inum=1;
y1=zeros(1,100);
3.3 BP神经网络训练
while inum<=20 & err>=error
ii=randperm(length(x));
y2=y(ii);
x2=x(ii);%打乱样本顺序
err=0;
for m=1:100
d=y2(m); %给定输出
for i=1:H
p(i)=w(i)*x2(m)+t0(i);
P(i)=logsig(p(i).*u);
end
q1=0;
for j=1:H
q(j)=P(j)*v(j);
q1=q1+q(j);
end
q2=q1+t1;%输出
% if m<=100
Q=q2;%Q=tanh(q2.*u); %输出层输出
%Q=2*logsig(q2.*u)-1;%输出层也可用sigmoid做激励函数
% else
% Q=-logsig(q2.*u);
% end
y1(m)=Q;
e=[(d-Q).^2]/2;%误差平方函数
err=err+e;
c1=(d-Q)*u;
%c1=2*(d-Q)*Q*(1-Q)*u;
for n=1:H
d1(n)=c1*P(n);
v1(n)=v(n)+a1*d1(n);
end
t1=t1+a1*c1;%对输出层的每一个权值修正
for r=1:H
d0(r)=c1*v(r)*(1-P(r))*x2(m)*P(r);
w1(r)=w(r)+a0*d0(r);
t0(r)=t0(r)+a0*c1*v(r)*(1-P(r))*P(r);%对隐层的每一个权值修正end
w=w1;
v=v1;
end
err=err/100;
erro(inum)=err;
inum=inum+1;
end
3.4 BP神经网络预测
num=1;
for i=0.02*pi:0.02*pi:2*pi%预测样本
z(num)=i;
z1(num)=i;
num=num+1;
end
num1=size(z,2);
max_z=max(z);%预测样本归一化
min_z=min(z);
% 最大最小法（归一化）
for i=1:num1
z(i)=2*((z(i)-min_z)/(max_z-min_z))-1; end
for m=1:100
for i=1:H
p(i)=w(i)*z(m)+t0(i);
P(i)=logsig(p(i).*u);%隐含层输出end
q1=0;
for j=1:H
q(j)=P(j)*v(j);
q1=q1+q(j);
end
q2=q1+t1;
Q=q2;%输出层输出
y2(m)=Q;
end
figure;plot(z,sin(z1),'b');%期望输出
hold on;
plot(z,y2,'r*');%预测输出
3.5 BP神经网络预测结果
迭代20次后的预测结果如下图：
次后的预测结果如下图：
迭代50
迭代200次后的预测结果如下图：
通过上面四个图可以看出，随着迭代次数的增加，预测误差是逐渐减小的，在开始的迭代中，误差减小较快，最后经过规定次数的迭代，基本上能将函数y=sin(x)拟合出来。
虽然BP神经网络具有较高的拟合能力，但是预测结果仍然存在一定的误差，基本的BP神经网络对于一些复杂系统的预测能力会比较差，其拟合能力存在局限性。
