2020学年高中物理第六章传感器3实验：传感器的应用学案新人教版选修3_2

传感器的简单应用1、知道什么是传感器，传感器的工作原理。

2、知道传感器中常见的三种敏感元件及其它们的工作原理。

3、了解电容式传感器的应用。

（一）、传感器及其工作原理1、传感器：传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。

把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。

2、传感器一般由敏感元件和输出部分组成，通过敏感元件获取外界信息并转换为电信号，通过输出部分输出，然后经控制器分析处理。

常见的传感器有：力传感器、气敏传感器、超声波传感器、磁敏传感器3、 常见传感器元件：（1）光敏电阻：光敏电阻的材料是一种半导体，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性能变好，光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量。

它就象人的眼睛，可以看到光线的强弱。

（2）金属热电阻和热敏电阻：金属热电阻的电阻率随温度的升高而增大，用金属丝可以制作温度传感器，称为热电阻。

它能用把温度这个热学量转换为电阻这个电学量。

热敏电阻的电阻率则可以随温度的升高而升高或降低。

与热敏电阻相比，金属热电阻的化学稳定性好，测温范围大，但灵敏度较差。

（3）电容式位移传感器能够把物体的位移这个力学量转换为电容这个电学量。

拓展：分析下列传感器的工作原理：４、霍尔元件能够把磁感应强度这个磁学量转换为电压这个考纲解读基础突破电学量如图，霍尔元件是在一个很小的矩形半导体（例如砷化铟）薄片上，制作4个电极E 、F 、M 、N 而成。

若在E 、F 间通入恒定的电流I ，同时外加与薄片垂直的匀强磁场B ，薄片中的载流子就在洛伦兹力的作用下发生偏转，使M 、N 间出现电压U H 。

这个电压叫霍尔电压，其决定式为H IBU k d=。

式中d 为薄片的厚度，k 为霍尔系数，它的大小与薄片的材料有关 推导：二、传感器的应用实例1、力传感器的应用-----电子秤（1）电子秤理有应变片、电压放大器、模数转换器微处理器和数字显示器等器件.电阻应变片受到力的作用时 ,它的阻值会发生变化,把应变片放在合适的电路中,他能够把物体物体的形变这个力学量转换为电压这个电学量,因而电子秤是力传感器的应用.（2）工作原理:如图所示,弹簧钢制成的梁形元件右端固定,在梁的上下表面各贴一个应变片,在梁的自由端施力F ,则梁发生弯曲,上表面拉伸,下表面压缩, 上表面应变片的电阻变大，下表面应变片的电阻变小。

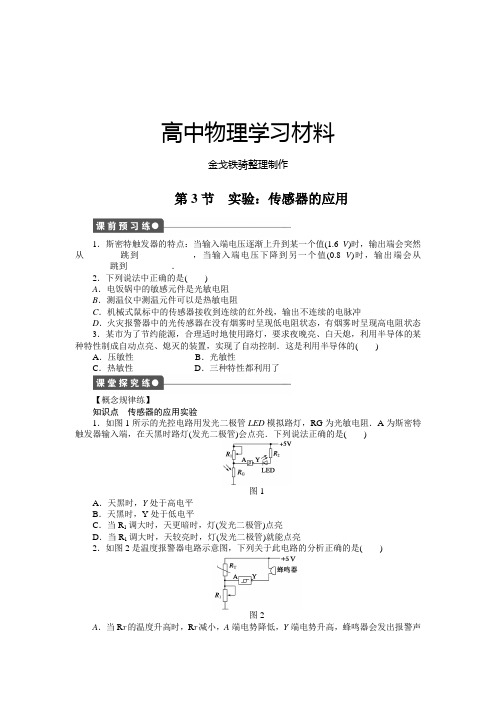

高中物理学习材料金戈铁骑整理制作第3节实验：传感器的应用1．斯密特触发器的特点：当输入端电压逐渐上升到某一个值(1.6 V)时，输出端会突然从________跳到____________，当输入端电压下降到另一个值(0.8 V)时，输出端会从________跳到__________．2．下列说法中正确的是()A．电饭锅中的敏感元件是光敏电阻B．测温仪中测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态3．某市为了节约能源，合理适时地使用路灯，要求夜晚亮、白天熄，利用半导体的某种特性制成自动点亮、熄灭的装置，实现了自动控制．这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用了【概念规律练】知识点传感器的应用实验1．如图1所示的光控电路用发光二极管LED模拟路灯，RG为光敏电阻．A为斯密特触发器输入端，在天黑时路灯(发光二极管)会点亮．下列说法正确的是()图1A．天黑时，Y处于高电平B．天黑时，Y处于低电平C．当R1调大时，天更暗时，灯(发光二极管)点亮D．当R1调大时，天较亮时，灯(发光二极管)就能点亮2．如图2是温度报警器电路示意图，下列关于此电路的分析正确的是()图2A．当R T的温度升高时，R T减小，A端电势降低，Y端电势升高，蜂鸣器会发出报警声B．当R T的温度升高时，R T减小，A端电势升高，Y端电势降低，蜂鸣器会发出报警声C．当增大R1时，A端电势升高，Y端电势降低，蜂鸣器会发出报警声D．当增大R1时，A端电势降低，Y端电势升高，蜂鸣器会发出报警声【方法技巧练】自动控制电路的分析及设计技巧3．自己设计一个以热敏电阻为传感器的简易自动报警器，当温度过高时，小灯泡亮或响铃报警．所用的实验器材可能有电磁继电器、电铃、小灯泡、热敏电阻、干电池、滑动变阻器、开关．4．已知光敏电阻随入射光的增强，其电阻值减小，请利用图3所示器材设计一个路灯自动控制电路．图31．如图4所示为一个逻辑电平检测电路，A与被测点相接，则()A．A为低电平，LED发光B．A为高电平，LED发光C．A为低电平，LED不发光D．A为高电平，LED不发光图42．如图5所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断()图5A．θ′＝θB．θ′<θC．θ′>θD．不能确定θ和θ′的关系3．某小型电磁继电器，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求如图6所示．其工作方式是()图6A．A与B接信号电压，C与D跟被控电路串联B．A与B接信号电压，C与D跟被控电路并联C．C与D接信号电压，A与B跟被控电路串联D．C与D接信号电压，A与B跟被控电路并联4. 演示位移传感器的工作原理如图7所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据来反映物体位移的大小x.假设电压表是理想电压表，则下列说法正确的是()图7A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数题号 1 2 3 4答案5．如图8所示是电阻式温度计，一般是利用金属铂制作的，已知铂丝的电阻随温度的变化情况，测出铂丝的电阻就可以知道其温度．这实际上是一个传感器，它是将________转化为__________来进行测量的．图86．说明下列各种场合分别选用的传感器(1)普通电冰箱中的自动温度控制电路是________．(2)马路两侧的路灯控制电路是________．(3)气垫导轨上用的光电门是________．(4)楼梯灯控制电路是________．(5)宾馆的自动门是________．(6)话筒是________．(7)非接触式体温计是________．(8)遥控电视机的接收器是________．7．一路灯控制装置如图9所示，R G为光敏电阻，光照射R G时，R G变小．白天时，继电器J两端电压是较大还是较小？要使路灯比平时早一些时间亮起来，应如何调节R1?图9第3节实验：传感器的应用答案课前预习练1．高电平低电平(0.25 V)低电平高电平(3.4 V)2．B[电饭锅中的敏感元件是感温铁氧体，A错误；机械式鼠标中的传感器接收断续的红外线脉冲，输出相应的电脉冲信号，C错误；火灾报警器中的光传感器在没有烟雾时呈现高电阻状态，有烟雾时呈现低电阻状态，D错误．]3．B[题目中半导体应能感知光照强度变化，并输出电信号，控制电路通断，所以利用了半导体的光敏性，故B正确．]课堂探究练1．BC[天黑时，R G阻值增大到一定值，斯密特触发器输入端A的电压上升到某个值，输出端Y突然由高电平跳到低电平；R1调大时，A端电压降低，只有天更暗时，R G电阻更大时，路灯才点亮，故B、C正确．]2．BC[当R T温度升高时，电阻减小，A点电势升高到某一数值，Y端电势突然降低，蜂鸣器导通发出警报，A错，B对．当增大R1时，A端电势升高到某一数值，Y端电势突然降低，电流通过蜂鸣器，发生报警声，C对，D错．]点评斯密特触发器是具有特殊功能的非门，用符号表示．当输入端电压上升到某一个值(1.6 V)时，输出端会突然从高电平跳到低电平(0.25 V)，当输入端电压下降到另一个值(0.8 V)时，输出端会从低电平跳到高电平(3.4 V)．3．实验电路如下图所示当温度升高时，热敏电阻的阻值减小，通过电磁继电器螺线管的电流增大，磁性增强，吸下金属片，触点接通，灯泡亮或电铃响，起到报警作用．通过调节滑动变阻器的阻值，可以达到调节报警温度的目的．4．见解析解析电路如图所示控制过程是：当有光照射时，光电流经过放大器输出一个较大的电流，驱动电磁继电器吸合，使两个触点断开，当无光照时，光电流减小，放大器输出电流减小，电磁继电器释放衔铁，使两个触点闭合，控制路灯电路接通，路灯开始工作．方法总结 在分析和设计自动控制电路时，要透彻理解各个元件的特性，如光敏电阻、热敏电阻、电磁继电器、斯密特触发器等；在涉及门电路的电路图时，电流的通路并不能完整地呈现出来，所以不能用原来的电路知识来理解，而是要正确理清电路中的逻辑关系．课后巩固练1．BC [A 为低电平时，Y 为高电平，LED 的电压小，不发光；A 为高电平时，Y 为低电平，LED 的电压大，发光，故B 、C 正确．]2．B [光敏电阻的阻值随光照强度的增强而减小，开始时有光照射，光敏电阻的阻值较小，当手掌挡住部分光线时，光敏电阻的阻值增大，因为欧姆表的零刻度在表盘的右侧，所以欧姆表测电阻时，阻值越大，指针张角越小，所以选项B 正确．]3．A [A 、B 接电磁继电器线圈，所以A 、B 应接信号电压，线圈随信号电压变化使电磁继电器相吸或释放，从而使C 、D 接通或断开，进而起到控制作用．故正确答案为A.]4．B [电压表为理想电表，则电压表不分流，故触头移动不会改变电路的总电阻，也就不会改变电路中的电流，故A 项错误；电压表测的是触头P 左侧电阻分得的电压，故示数随物体M 的移动，亦即随触头的运动而变化，故B 正确，C 、D 错误．]5．温度这个热学量 电阻这个电学量 6．(1)温度传感器 (2)光传感器 (3)光传感器 (4)光传感器和声传感器 (5)红外线(光)传感器 (6)声传感器(7)红外线(光)传感器 (8)红外线(光)传感器 7．较小 调节R 1使其变小解析 由题可知，按照逻辑分析法，引起电路状态变化的原因是照射光敏电阻R G 的光的强弱．白天光照强，R G 的阻值较小，R 1两端的电压U 1＝ER 1R G ＋R 1较大，即A 点电势较高，则Y 端为低电平，继电器两端电压较小，不工作，路灯不亮．而夜间的情形恰好相反．所以白天时，继电器J 两端电压较小．若使路灯早一些亮时，首先要明确继电器的动作电压U J 一定，Y 端电平一定，A 端电平一定，则R 1两端的电压U 1一定，因U 1＝ER 1R G ＋R 1＝ER GR 1＋1，则可知要使路灯早些亮时，环境光线仍较强，R G 较小，要保证U 1一定，必须调节R 1使其变小．。

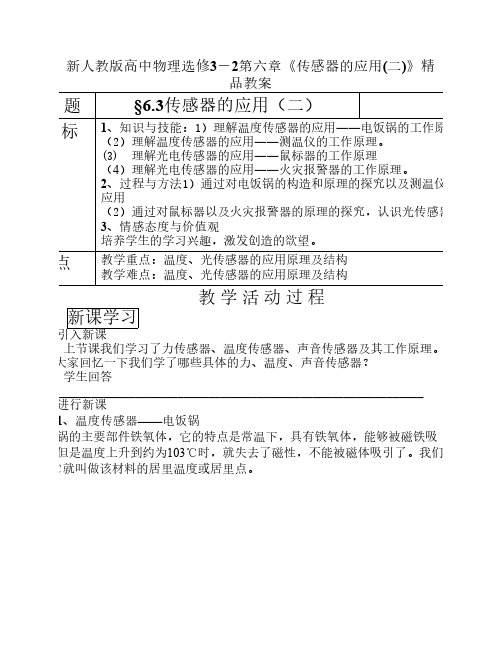

新人教版高中物理选修3－2第六章《传感器的应用(二)》精品教案课题§6.3传感器的应用（二）目标1、知识与技能：1）理解温度传感器的应用――电饭锅的工作原理（2）理解温度传感器的应用――测温仪的工作原理。

(3) 理解光电传感器的应用――鼠标器的工作原理（4）理解光电传感器的应用――火灾报警器的工作原理。

2、过程与方法1）通过对电饭锅的构造和原理的探究以及测温仪的了解，进应用（2）通过对鼠标器以及火灾报警器的原理的探究，认识光传感器的应用。

3、情感态度与价值观培养学生的学习兴趣，激发创造的欲望。

重点教学重点：温度、光传感器的应用原理及结构教学难点：温度、光传感器的应用原理及结构教学活动过程新课学习一、引入新课上节课我们学习了力传感器、温度传感器、声音传感器及其工作原理。

请大家回忆一下我们学了哪些具体的力、温度、声音传感器？学生回答______________________________________________________________二、进行新课1、温度传感器——电饭锅电饭锅的主要部件铁氧体，它的特点是常温下，具有铁氧体，能够被磁铁吸引，但是温度上升到约为103℃时，就失去了磁性，不能被磁体吸引了。

我们把103℃就叫做该材料的居里温度或居里点。

取一块电饭锅用的感温铁氧体，使它与一小块的永磁体吸在一起，用功率较大的电烙铁给铁氧体加热，经过一段时间后会发生什么现象？_____________________________________________________________________思考与讨论：（1）开始煮饭时为什么要压下开关按钮？手松开后这个按钮是否会恢复到图示的状态？为什么？（2）煮饭时水沸腾后锅内是否会大致保持一定的温度？为什么？（3）饭熟后，水分被大米吸收，锅底的温度会有什么变化？这时电饭锅会自动地发生哪些动作？（4）如果用电饭锅烧水，能否在水沸腾后自动断电？2．温度传感器的应用——测温仪应用温度传感器可以把温度转换成电信号，由指针式仪表或数字式仪表显示出来，由于电信号可以由测温地点传输到其他地点，所以应用温度传感器可以远距离读取温度的数值，这是吧非电学量转变成电学量的一大优点。

实验：传感器的应用教学目标1. 知识与技能(1)知道二极管的单向导电性和发光二极管的发光特性．(2)掌握逻辑电路的基本知识和基本应用．2. 过程与方法通过实验的方法，让学生在组装和调试中，更为深入地认识传感器的应用．3. 情感、态度与价值观培养学生的学习兴趣，倡导以创新为主、实践为重的素质教育理念．教学重点难点1．传感器的应用实例。

2．由门电路控制的传感器的工作原理。

教学方法与手段PPT课件；演示实验；讲授。

课前准备斯密特触发器或非门电路，二极管，三极管，蜂鸣器，滑线变阻器，热敏电阻，光敏电阻。

导入新课[事件1]教学任务：创设情景，导入新课。

问题展示：上节课我们学习了温度传感器、光传感器及其工作原理。

请大家回忆一下我们学了哪些具体的温度、光传感器。

思考并回答：电饭锅、测温仪、鼠标器、火灾报警器。

导入新课随着人们生活水平的提高，传感器在工农业生产中的应用越来越广泛，如走廊里的声、光控开关，温度报警器，孵小鸡用的恒温箱，路灯的自动控制，银行门口的自动门等，都用到了传感器。

传感器的工作离不开电子电路，传感器只是把非电学量转换成电学量，对电学量的放大、处理均是通过电子元件组成的电路来完成的。

这节课我们就来动手组装光控开关或温度报警器。

讲授新课[事件2]教学任务：相关元件的作用功能及其工作原理。

师生活动：在我们学习这些知识之前，先要学习一些相关的元件的作用、功能及其工作原理。

1.发光二极管发光二极管发光二极管简称为LED，如下图所示。

发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。

当给发光二极管加上正向电压后，从P区注入N区的空穴和由N 区注入P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。

不同的半导体材料中电子和空穴所处的能量状态不同。

当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。

常用的是发红光、绿光或黄光的二极管。

传感器的应用-人教版选修3-2教案一、教学目标1.了解传感器的基本工作原理和分类。

2.掌握传感器在实际应用中的具体应用场景。

3.学习使用传感器进行物理量的测量、监测和控制。

4.培养学生运用传感器开展科学探究、创新实践和解决实际问题的能力。

二、教学内容1. 传感器的基本知识1.传感器的定义和基本概念。

2.传感器的工作原理和分类。

–按物理量分类：温度传感器、压力传感器、光线传感器等。

–按工作原理分类：电阻式传感器、电容式传感器、电磁式传感器等。

3.传感器的特点和性能指标。

–灵敏度、分辨率、响应时间、量程、稳定性等。

2. 传感器在实际应用中的具体应用场景1.温度传感器：在医疗、工业、农业等领域中的应用。

2.压力传感器：在汽车、机械、医疗设备等领域中的应用。

3.光线传感器：在照明、安防、环境监测等领域中的应用。

4.触摸传感器：在平板电脑、智能手机等领域中的应用。

3. 传感器的测量、监测和控制1.传感器的测量和监测：–温度、压力、湿度等物理量的测量和监测。

–中断、倾斜、运动等非物理量的测量和监测。

2.传感器的控制：–自动控制系统中传感器的应用。

–物联网中传感器的应用。

4. 科学探究和实践应用1.利用传感器进行科学探究，并总结实验结果。

2.通过应用传感器解决实际问题，例如：气象预报、农业自动化等。

三、教学重点和难点教学重点1.传感器的工作原理和分类。

2.传感器在实际应用中的具体应用场景。

3.传感器的测量、监测和控制。

教学难点1.传感器的特点和性能指标。

2.传感器的科学探究和实践应用。

四、教学方法1.讲授：通过讲解和示意图的方式介绍传感器的基本知识。

2.实验：设计不同的实验，让学生通过实验了解传感器的工作原理和应用。

3.实践：引导学生应用传感器，解决实际问题，提高学生的实际应用能力。

五、教学手段1.书本和教案。

2.计算机、投影仪和示波器。

3.传感器实验箱和电路模块。

六、教学评估1.学生听课、做笔记的认真程度。

第三节实验：传感器的应用实验目的1．识别逻辑集成电路块、集成电路实验板，通过练习电子电路的组装，获得对自动控制电路设计的感性认识．2．了解光控开关电路及控制原理，会组装光控开关．3．了解温度报警器及控制原理，会组装温度报警器．素养思维脉络知识点1光控开关1．电路图如图所示2．工作原理白天，光强度较大，光敏电阻R G电阻值__较小__，加在斯密特触发器A端的电压较低，则输出端Y输出__高__电平，发光二极管LED不导通；当天色暗到一定程度时，R G的阻值增大到一定值，斯密特触发器的输入端A的电压上升到某个值(1.6 V)，输出端Y突然从__高__电平跳到__低__电平，则发光二极管LED__导通发光__(相当于路灯亮了)，这样就达到了使路灯天明熄灭，天暗自动开启的目的。

3．要想在天更暗时路灯才会亮，应如何调节R1要想在天更暗时路灯才会亮，应该把R1的阻值调__大__些，这样要使斯密特触发器的输入端A电压达到某个值(1.6 V)，就需要R G的阻值更__大__，即天色更暗。

知识点2温度报警器1．电路如图所示。

2．工作原理常温下，调整R1的阻值使斯密特触发器的输入端A处于低电平，则输出端Y处于__高__电平，无电流通过蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻R T阻值__减小__，斯密特触发器输入端A电势升高，当达到某一值(高电平)，其输出端由__高__电平跳到__低__电平，蜂鸣器通电，从而发出报警声，R1的阻值不同，则报警温度不同。

3．要想在更高的温度时才报警，应如何调节R1要使热敏电阻在感测到更高的温度时才报警，应__减小__R1的阻值，R1阻值越__小__，要使斯密特触发器输入端达到高电平，则热敏电阻阻值要求越小，即温度越高。

思考辨析『判一判』(1)斯密特触发器的作用是将数字信号转换为模拟信号(×)(2)发光二极管具有单向导电性(√)(3)斯密特触发器是具有特殊功能的非门(√)『选一选』如图所示是一个基本逻辑电路。

1 传感器及其工作原理记一记传感器及其工作原理1个定义——传感器的定义4种传感器——光传感器、温度传感器、霍尔元件、电容式传感器辨一辨1.传感器可以把非电学量转化为电学量．(√)2．所有传感器的材料都是由半导体材料做成的．(×)3．金属热电阻随温度的升高导电能力增强．(×)4．热敏电阻一般用半导体材料制作，导电能力随温度的升高而增强，但灵敏度低．(×) 5．霍尔元件一共有两个电极，电压这个电学量就通过这两个电极输出．(×)想一想1.光照越强，光敏电阻的阻值越大还是越小？为什么？提示：越小．光敏电阻的构成物质为半导体材料，无光照时，载流子少，导电性能不好；随着光照的增强，载流子增多，导电性变好．2．热敏电阻与金属热电阻一样吗？提示：不一样．热敏电阻是半导体元件，其电阻随温度的升高而减小，灵敏度较高；金属热电阻是金属导体，电阻随温度的升高而增大，稳定性好，测温范围大．3．为解决楼道里的照明问题，在楼道内安装一个传感器与控制电灯的电路连接．当楼道内有人走动而发出声响时，电灯即与电源接通而发光，这种传感器是什么传感器，它的输入、输出信号各是什么？提示：它是声电传感器，输入的是声信号，输出的是电信号．思考感悟：练一练1.有一电学元件，温度升高时电阻却大幅度地减小，则这种元件使用的材料可能是( )A．金属导体 B．绝缘体C．半导体 D．超导体解析：金属导体的电阻随温度的升高而增大，超导体的电阻几乎为零，半导体(如热敏电阻)的阻值随温度的升高而大幅度地减小．C项正确．答案：C2．关于传感器及其作用，下列说法正确的是( ) A ．传感器一定是把非电学量转换为电学量 B ．传感器一定是把非电学量转换为电路的通断C ．传感器把非电学量转换为电学量是为了方便地进行测量、传输、处理和控制D ．电磁感应是把磁学的量转换为电学的量，所以电磁感应也是传感器解析：传感器是指一种元件或装置，它能感受力、温度、光、声、磁、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断；其作用和目的是更方便地测量、传输、处理、控制非电学量，找出非电学量和电学量之间的对应关系．电磁感应是原理，不是元件和装置，不能称为传感器，C 项正确．答案：C 3.如图所示是一火警报警器的一部分电路示意图，其中R 2为用NTC 半导体热敏材料制成的传感器，电流表为值班室的显示器，a 、b 之间接报警器，当传感器R 2所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是( )A ．I 变大，U 变大B ．I 变小，U 变小C ．I 变小，U 变大D ．I 变大，U 变小解析：当R 2处出现火情时，NTC 热敏材料制成的传感器的电阻将减小，则此时电路中的总电阻减小，由闭合电路欧姆定律可知：外电路电压将减小，U 减小；电路中的总电流增大，所以R 1上的电压增大，显示器两端的电压将减小，电流I 减小，B 项正确．答案：B 4.(多选)如图所示为某霍尔元件的工作原理示意图，该元件中电流I 由正电荷的定向运动形成．下列说法正确的是( )A ．M 点电势比N 点电势高B ．用霍尔元件可以测量地磁场的磁感应强度C ．用霍尔元件能够把磁学量转换为电学量D ．若保持电流I 恒定，则霍尔电压U H 与B 成正比解析：当正电荷定向运动形成电流时，正电荷在洛伦兹力作用下向N 极聚集，M 极感应出等量的负电荷，所以M 点电势比N 点电势低，A 项错误；根据霍尔元件的特点可知，B 、C 两项正确；因霍尔电压U H ＝k IB d，保持电流I 恒定时，霍尔电压U H 与B 成正比，D 项正确．答案：BCD要点一 传感器1.传感器可以进行信息采集并把采集到的信息转换为易于控制的量，其工作过程可能是( )A ．将力学量(如形变量)转换成磁学量B ．将电学量转换成热学量C ．将光学量转换成电学量D．将电学量转换成力学量解析：传感器是指能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量或转换为控制电路的通断的一类元件，故只有C 项正确．答案：C2．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是( )A．光传感器 B．温度传感器C．声传感器 D．磁传感器解析：电梯门上安装的是光传感器．答案：A要点二光敏电阻和热敏电阻3.有一电学元件，温度升高时其电阻减小，这种元件可能是( )A．金属导体 B．光敏电阻C．NTC热敏电阻 D．PTC热敏电阻解析：金属导体电阻值一般随温度升高而增大，光敏电阻电阻值是随光照强度的增大而减小，PTC热敏电阻的阻值随温度的升高而增大，只有NTC热敏电阻的阻值随温度的升高而减小，C项正确，A、B、D三项错误．答案：C4.如图所示是观察电阻R的阻值随温度变化情况的示意图，现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻，读数变大，且变化非常明显B．如果R为金属热电阻，读数变小，且变化不明显C．如果R为热敏电阻(用半导体材料制作)，读数变化非常明显D．如果R为热敏电阻(用半导体材料制作)，读数变化不明显解析：如果R为金属热电阻，则读数变大，但不会非常明显，故A、B均错误；如果R 为热敏电阻，读数变化非常明显，故C项正确，D项错误．答案：C5.(多选)如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时( )A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大解析：当照射光强度增大时，R3阻值减小，外电路电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，同时内电压增大，故电路路端电压减小，而电压表的示数增大，A 项正确，D 项错误；由路端电压减小，而R 1两端电压增大知，R 2两端电压必减小，则R 2中电流减小，故B 项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，C 项正确．答案：ABC 6.如图所示的电路中，电源两端的电压恒定，L 为小灯泡，R 为光敏电阻，R 和L 之间用挡板(未画出)隔开，LED 为发光二极管(电流越大，发出的光越强)，且R 与LED 间距不变，下列说法中正确的是( )A ．当滑动触头P 向左移动时，L 消耗的功率增大B ．当滑动触头P 向左移动时，L 消耗的功率减小C ．当滑动触头P 向右移动时，L 消耗的功率可能不变D ．无论怎样移动滑动触头P ，L 消耗的功率都不变解析：滑动触头P 左移，滑动变阻器接入电路的电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R 减小，最终达到增大流过灯泡的电流的效果，L 消耗的功率增大．答案：A要点三 霍尔元件 7.(多选)如图所示是霍尔元件的工作原理示意图，如果用d 表示薄片的厚度，k 为霍尔系数，相对于一个霍尔元件d 、k 为定值，如果保持电流I 恒定，则可以验证U H 随B 的变化情况．以下说法中正确的是( )A ．将永磁体的一个磁极逐渐靠近霍尔元件的工作面时，U H 将变大B ．在测定地球两极的磁场强弱时，霍尔元件的工作面应保持水平C ．在测定地球赤道上的磁场强弱时，霍尔元件的工作面应保持水平D ．改变磁感线与霍尔元件工作面的夹角，U H 将发生变化解析：一个磁极靠近霍尔元件工作面时，B 增强，由U H ＝k IB d，知U H 将变大，A 项正确；地球两极处磁场可看作与地面垂直，所以工作面应保持水平，B 项正确；赤道处磁场可看作与地面平行，所以工作面应保持竖直，C 项错误；若磁场与工作面夹角为θ，则应有qvB sin θ＝q U H d，可见θ变化时，U H 将变化，D 正确．答案：ABD8.(多选)如图所示是霍尔元件的示意图，一块通电的铜板放在磁场中，板面垂直于磁场，板内通有如图所示方向的电流，a 、b 是铜板上、下边缘的两点，则( )A ．电势φa ＞φbB ．电势φb ＞φaC ．电流增大时，|φa －φb |增大D ．其他条件不变，将铜板改为NaCl 溶液时，电势结果仍然一样解析：铜板中的自由电荷是电子，电子定向移动的方向与电流的方向相反，由左手定则可判断出电子因受洛伦兹力作用而向b 侧偏转，所以φa ＞φb ，A 项正确，B 项错误；因|φa －φb |＝k IB d，所以电流增大时，|φa －φb |增大，C 项正确；若将铜板改为NaCl 溶液，溶液中的正、负离子均向b 侧偏转，|φa －φb |＝0，即不产生霍尔效应，故D 项错误．答案：AC基础达标1.关于传感器的下列说法正确的是( )A ．所有传感器的材料都是由半导体材料做成的B ．金属材料也可以制成传感器C ．传感器主要是通过感知电压的变化来传递信号的D ．以上说法都不正确解析：半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物——氧化锰就可以制成温度计，A 项错误，B 项正确；传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量的变化，C 项错误．答案：B2．(多选)电子电路中常用到一种称为“干簧管”的元件(如图所示)，它的结构很简单，只是玻璃管内封入的两个软磁性材料制成的簧片．当磁体靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用，操纵开关的是磁场这只看不见的“手”．关于干簧管，下列说法正确的是( )A ．干簧管接入电路中相当于电阻的作用B ．干簧管是根据热胀冷缩的原理制成的C ．两个磁性材料制成的簧片接通的原因是被磁化后相互吸引D ．干簧管接入电路中相当于开关的作用解析：当磁体靠近干簧管时，两个簧片被磁化相互吸引而接通，故B 项错误，C 项正确；当磁体远离干簧管时，软磁性材料制成的簧片失去磁性，所以两簧片又分开，因此干簧管在电路中相当于开关的作用，A 项错误，D 正确．答案：CD 3.如图所示，是电容式话筒的示意图，它是利用电容制成的传感器，话筒的振动膜前面有薄薄的金属层，膜后距膜几十微米处有一金属板，振动膜上的金属层和这个金属板构成电容器的两极．在两极间加一电压U ，人对着话筒说话时，振动膜前后振动，使电容发生变化，从而使声音信号被话筒转化为电信号，其中导致电容变化的原因是电容器两板间的 ( )A．距离变化 B．正对面积变化C．电介质变化 D．电压变化解析：振动膜前后振动，使振动膜上的金属层与金属板间的距离发生变化，从而将声音信号转化为电信号，故A项正确．答案：A4.(多选)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是( )A．置入热水中与不置入热水中相比，欧姆表示数变化较大的一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化的一定是定值电阻C．用黑纸包住与不用黑纸包住相比，欧姆表示数变化较大的一定是光敏电阻D．用黑纸包住与不用黑纸包住相比，欧姆表示数相同的一定是定值电阻解析：热敏电阻的阻值随温度的变化而变化，定值电阻和光敏电阻的阻值不随温度发生变化，故A项正确，B项错误；光敏电阻的阻值随光照的变化而变化，而定值电阻和热敏电阻的阻值不随光照的变化而变化，故C项正确，D项错误．答案：AC5.如图所示，R3是光敏电阻(光照时电阻变小)，当开关S闭合后，在没有光照射时，a、b 两点等电势．当用光照射电阻R3时，则( )A．a点电势高于b点电势B．a点电势低于b点电势C．a点电势等于b点电势D．a点电势和b点电势的大小无法比较解析：R3是光敏电阻，当有光照射时电阻变小，R3两端电压减小，故a点电势升高，因其他电阻的阻值不变，所以a点电势高于b点电势，故A项正确．答案：A6.如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断( )A．θ′＝θB．θ′<θC．θ′>θD．不能确定解析：光敏电阻的阻值随光照强度的增强而减小，用手掌挡住部分光线，阻值变大，指针自左向右偏转角度变小．答案：B7.如图所示，R1为定值电阻，R2为负温度系数(阻值随温度升高而减小)的热敏电阻，L 为小灯泡，当温度降低时( )A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱解析：R2与灯泡L并联后再与R1串联，与电源构成闭合电路，当温度降低时，热敏电阻R2电阻值增大，外电路电阻增大，电流表读数减小，灯泡L两端的电压增大，灯泡的亮度变强，R1两端的电压减小，故只有C项正确．答案：C8．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，下列判断正确的是( )A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动解析：在0～t1内，I恒定，压敏电阻阻值不变，由小球的受力不变可知，小车可能做匀速或匀加速直线运动，在t1～t2内，I变大，压敏电阻阻值变小，压力变大，小车做变加速运动，A、B两项错误；在t2～t3内，I不变，压力恒定，小车做匀加速直线运动，C项错误，D项正确．答案：D9.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻R M发生变化，导致S两端的电压U 增大，装置发出警报，此时( )A．R M变大，且R越大，U增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显解析：当R M 变大时，回路的总电阻R 总变大，根据I 总＝ER 总，得干路中的电流减小，S 两端的电压U ＝I 总R S 减小，A 、B 两项错误；当R M 变小时，回路的总电阻R 总变小，根据I 总＝ER 总，得干路中的电流增大，S 两端的电压U ＝I 总R S 增大，而且R 越大，R M 变小时，对回路的总电阻变化的影响越明显，即U 增大越明显，C 项正确，D 项错误．答案：C 10.电磁流量计广泛应用于测量可导电流体(如污水)在管中的流量(即单位时间内通过管内横截面的流体的体积)．为了简化，假设流量计是如图所示的横截面为长方形的一段管道，中空部分的长、宽、高分别为图中的a 、b 、c .流量计的两端与输送流体的管道相连(图中虚线)．图中流量计的上、下两面是金属材料，前、后两面是绝缘材料．现于流量计所在处加磁感应强度为B 的匀强磁场，磁场方向垂直于前、后两面．当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R 的电流表的两端连接，I 表示测得的电流值．已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为( )A.I B ⎝⎛⎭⎪⎫bR ＋ρc a B.I B ⎝⎛⎭⎪⎫aR ＋ρb cC.I B ⎝⎛⎭⎪⎫cR ＋ρa bD.I B ⎝⎛⎭⎪⎫R ＋ρbc a解析：如图甲，导电流体在管中流量Q ＝v ·Δt ·b ·c Δt＝v ·b ·c ①导电流体流经流量计时，在其上、下两表面产生的电动势E ＝B ·c ·v ② 等效电路如图乙，E ＝I ·⎝⎛⎭⎪⎫R ＋ρc ab③由①②③可得Q ＝I B ⎝⎛⎭⎪⎫bR ＋ρc a，A 项正确．答案：A能力达标11.(多选)如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A 是发光仪器，B 是光敏电阻(光照增强时电阻变小)，下列说法中正确的是 ( )A．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小B．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大C．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大解析：光敏电阻的阻值与光照强度有关，光照强度越大，光敏电阻阻值越小．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻阻值变小，电路中电流变大，电源内阻上的电压变大，路端电压变小，所以电压表读数变小，A项正确；相反，当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电路中电流变小，电源内阻上的电压变小，路端电压变大，所以电压表读数变大，D项正确．答案：AD12．(多选)压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I0，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是( )A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加速上升运动D．丁图表示电梯可能做匀减速下降运动解析：甲图中电流表示数和静止时相等，故可能做匀速直线运动，A项正确．乙图中电流表示数为2I0，且保持不变，故压敏电阻所受压力增大，电阻变小，物体处于超重状态，电梯可能匀加速上升，B项正确．丙、丁图中电流表的示数随时间变化，故电梯的加速度是变化的，不可能是匀加速或匀减速，C、D两项错误．答案：AB13.全面了解汽车的运行状态(速度、水箱温度、油量)是确保汽车安全行驶和驾驶员安全的举措之一，为模仿汽车油表原理，某同学自制一种测定油箱油量多少或变化多少的装置．如图所示，其中电源电压保持不变，R 是滑动变阻器，它的金属滑片是金属杆的一端．该同学在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数，可以了解油量情况，你认为电压表应该接在图中的________两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将________(选填“增大”或“减小”)．解析：由题图可知当油箱内液面高度变化时，R 的金属滑片将会移动，从而引起R 两端电压的变化，且当R ′≫R 时，U R ＝IR 可视为U R 与R 成正比，所以电压表应接在b 、c 两点之间；当油量减少时，电压表示数将增大．答案：b 、c 增大 14.如图所示，厚度为h 、宽度为d 的导体板放在垂直于它的磁感应强度为B 的匀强磁场中，当电流通过导体板时，在导体板的上侧面A 和下侧面A ′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U H 、电流I 和B 的关系为U H ＝k IB d，式中的比例系数k 称为霍尔系数．霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场．横向电场对电子施加与洛伦兹力方向相反的静电力．当静电力与洛伦兹力达到平衡时，导体板上下两侧面之间就会形成稳定的电势差．电流I 是自由电子的定向移动形成的，电子的平均定向速率为v ，电荷量为e .回答下列问题：(1)达到稳定状态时，导体板上侧面A 的电势________(选填“高于”“低于”或“等于”)下侧面A ′的电势．(2)电子所受洛伦兹力的大小为________．(3)当导体板上、下两侧面之间的电势差为U H 时，电子所受静电力的大小为________．(4)由静电力和洛伦兹力平衡的条件，证明霍尔系数k ＝1ne，其中n 代表导体板单位体积中电子的个数．解析：(1)电子向左做定向移动，由左手定则知电子受洛伦兹力的方向向上，故上侧面A 积聚电子，下侧面A ′积聚正电荷，上侧面的电势低于下侧面的电势．(2)F 洛＝evB .(3)F 电＝Ee ＝U H he .(4)当静电力和洛伦兹力平衡时：e U H h＝evB ，U H ＝vBh . 又I ＝nevdh由U H ＝k IB d，得k ＝kU H IB ＝dvBh nevdhB ＝1ne. 答案：(1)低于 (2)evB (3)U Hhe (4)见解析。

2019-2020学年高中物理 6.2传感器的应用导学案(新人教版)选修3-2【学习目标】知识与技能：1．知道各种传感器的应用2. 进一步深入认识传感器的应用过程与方法：1、通过对传感器在生活、生产与技术中应用的实例分析，拓展学生的思维，培养创新意识，激发学生的学习兴趣。

2、通过实验结合物理学的知识，探究电子秤、电熨斗、电饭锅、火灾报警器等的工作原理，从而了解力传感器、温度传感器、光电传感器的一般应用，进一步总结出传感器应用的一般模式。

【重点、难点】重点：各种传感器的应用原理及结构难点：各种传感器的应用原理及结构预习案【自主学习】1．力传感器的应用——电子秤（1）、电饭锅的内部结构：电饭锅主要由接线螺钉、触点、转轴、开关按钮、＿＿＿、＿＿＿、＿＿＿、弹簧、内胆底等构成．其中为主要元件，它的特点主要有：常温下具有铁磁性，能够被磁体吸引，但是上升到＿＿＿＿＿＿时，就失去＿＿＿＿＿＿性，不能被磁体吸引了．（2）、电饭锅的工作原理：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．4.光传感器的应用——火灾报警器(1)、烟雾散射火灾报警器的构造：带孔的罩子内装有＿＿＿＿＿＿、＿＿＿＿＿和不透明的档板．（2）、烟雾散射式火灾报警器的工作原理：平时，＿＿＿＿＿＿收不到LED发出的光，呈现＿＿＿＿＿＿状态．烟雾进入罩内后对光有＿＿＿＿＿＿作用，使部分光线照射到＿＿＿＿＿＿，其电阻变＿＿＿＿＿＿，与传感器连接的电路检测发出这种变化，就会发出警报．【学始于疑】（请将预习中不能解决的问题记录下来，供课堂解决。

）探究案【合作探究一】（可以根据内容设定问题的个数，内容与自主学习内容要有层次上的区别）问题1：力传感器的应用—电子秤（1）电子秤使用的测力装置是什么？它是由什么元件组成的？（2）简述力传感器的工作原理。

（3）应变片能够把什么力学量转化为什么电学量问题2：温度传感器的应用—电熨斗：电熨斗装有双金属片温度传感器。

6．3 传感器的应用（二）教学目标（一）知识与技能1．了解温度传感器在电饭锅和测温仪上的应用。

2．了解光传感器在鼠标器和火灾报警器上的应用。

（二）过程与方法通过实验或演示实验，了解传感器在生产、生活中的应用。

（三）情感、态度与价值观在了解传感器原理及应用时，知道已学知识在生活、生产、科技社会中的价值，增强学习兴趣，培养良好的科学态度。

教学重点、难点重点各种传感器的应用原理及结构。

难点各种传感器的应用原理及结构。

教学方法实验法、观察法、讨论法。

教学手段演示用的感温铁氧体，磁铁，电烙铁，计算机的鼠标器，光敏电阻，多用表，干电池，蜡烛，各种功率的白炽灯等教学过程（一）引入新课传感器的应用已经渗透到环境保护、交通运输、航天、军事以及家庭生活等各领域．例如，空调、电冰箱、微波炉、消毒碗柜等与温度控制相关的家用电器，几乎都要使用温度传感器．光传感器的应用也十分广泛，如电脑上的鼠标器、路灯的自动控制及火灾报警器等．这节课我们就来学习温度传感器和光传感器的应用实例。

（二）进行新课1、温度传感器的应用——电饭锅引导学生阅读教材有关内容。

（1）温度传感器的主要元件是什么？感温铁氧体。

（2）感温铁氧体的组成物质是什么？氧化锰、氧化锌和氧化铁粉末混合烧结而成。

（3）感温铁氧体有何特点？常温下具有铁磁性，能够被磁体吸引，温度达到约103℃，失去铁磁性．（4）什么是“居里点”？居里点，又称居里温度，即指103℃。

观察演示实验：感温铁氧体的特性。

现象：当感温铁氧体的温度升高到一定数值时，感温铁氧体与磁铁分离。

说明温度升高到一定数值时，感温铁氧体的磁性消失。

投影电饭锅的结构示意图。

引导学生思考并回答教材“思考与讨论”中的问题，了解电饭锅的工作原理。

（1）开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。

（2）水沸腾后，锅内大致保持100℃不变。

（3）饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．(4)如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103℃”，电饭锅不能自动断电。
