电动机电加热器及电动执行机构检查接线施工工艺与规程一、电动机接线施工工艺与规程：1.施工前的准备工作：（1）明确电动机的轴向线和绕组接线方案，根据电动机规格册中的绕组图和接线图，确认接线盒配置是否正确。
（2）检查电动机的接线盒，确保内部清洁、无异物，且接线盒密封良好。
（3）根据电动机的额定电流和额定电压，确定合适的导线截面，确保电流传输安全可靠。
（4）按照相关规范和安装图纸，选择合适的电缆桥架和电缆槽，进行布线。
2.接线施工步骤：（1）将配电箱中的电缆线缆通过电缆桥架或电缆槽引线至电动机的接线盒。
（2）在接线盒中，根据绕组图和接线图的要求，将对应的导线与绕组导体连接。
（3）接线时，要注意保持导线的整齐有序，确保导线之间不发生短路或错接。
（4）接线盒内的接点，应采取特殊的绝缘保护措施，避免电弧产生。
（5）当接线结束后，对接线盒进行检查，确认接线牢固、无接触不良现象。
3.接地与绝缘检测：（1）对电动机接地，应与电源设备共同接地，在连接处采用良好的接地线。
（2）对接线盒中的接线点进行绝缘测试，确保绝缘电阻值符合标准要求。
（3）对整个电动机系统进行耐压试验，检测绝缘是否合格。
二、电加热器接线施工工艺与规程：1.施工前的准备工作：（1）明确电加热器的接线方案，确认接线盒和终端盒的配置和位置。
（2）检查电加热器的绝缘电阻和漏电流，确保符合标准要求。
（3）选择合适的导线和电缆槽，根据电加热器的额定功率和电压确定导线截面。
2.接线施工步骤：（1）将电源线引线至电加热器的接线盒或终端盒。
（2）根据接线图和电缆标识要求，将对应的导线与终端盒内的接线端子连接。
（3）接线时，要保持导线整齐有序，避免导线间发生短路或错接。
（4）对接线点进行绝缘保护，确保接线点不会因震动或潮湿导致接触不良。
3.绝缘和漏电流检测：（1）对接线盒和终端盒内的接线点进行绝缘测试，确保绝缘电阻值符合标准要求。
（2）对电加热器系统进行漏电流测试，检测是否有漏电现象。
低压电动机、电加热器及电动执行机构检查接线施工技术交底一、介绍本文档旨在介绍低压电动机、电加热器及电动执行机构检查接线施工技术。
二、低压电动机检查接线施工技术低压电动机检查接线施工技术主要包括以下内容：1.检查材料准备在检查低压电动机接线之前，需要准备以下材料：•手工工具：如螺丝刀、钳子等•现场验电器：如万用表等•接头：如接线端子等•绝缘胶带•电缆（低压电动机与起动器之间）2.检查接线盒在检查低压电动机接线之前，需要检查接线盒，确认接线盒已经安装正确并清洁。
3.检查电机外壳检查电机外壳，确认其是否有损坏或腐蚀。
4.检查接线端子检查接线端子，确认连接的准确性，如螺丝松动等情况。
5.检查接线检查接线，确认颜色和大小是否相同。
6.检查电缆检查电缆，确认连接正确，是否有损坏或腐蚀。
7.检查接地检查接地，确认接地导线是否连接正确，并检查接地电阻值是否正确。
8.检查安全措施检查安全措施，确认各种安全装置的检查运行是否正常。
三、电加热器检查接线施工技术电加热器检查接线施工技术主要包括以下内容：1.检查材料准备在检查电加热器接线之前，需要准备以下材料：•手工工具：如螺丝刀、钳子等•现场验电器：如万用表等•接头：如接线端子等•绝缘胶带•电缆（电加热器与控制器之间）2.检查接线盒在检查电加热器接线之前，需要检查接线盒，确认接线盒已经安装正确并清洁。
3.检查电加热器外壳检查电加热器外壳，确认其是否有损坏或腐蚀。
4.检查接线端子检查接线端子，确认连接的准确性，如螺丝松动等情况。
5.检查接线检查接线，确认颜色和大小是否相同。
6.检查电缆检查电缆，确认连接正确，是否有损坏或腐蚀。
7.检查接地检查接地，确认接地导线是否连接正确，并检查接地电阻值是否正确。
8.检查安全措施检查安全措施，确认各种安全装置的检查运行是否正常。
四、电动执行机构检查接线施工技术电动执行机构检查接线施工技术主要包括以下内容：1.检查材料准备在检查电动执行机构接线之前，需要准备以下材料：•手工工具：如螺丝刀、钳子等•现场验电器：如万用表等•接头：如接线端子等•绝缘胶带•电缆（电动执行机构与控制器之间）2.检查接线盒在检查电动执行机构接线之前，需要检查接线盒，确认接线盒已经安装正确并清洁。
低压电动机、电加热器及电动执行机构检查接线技术标准1电动机、电加热器及电动执行机构的可接近裸露导体必须接地(PE)或接零(PEN)o见图1:见图7.0.1电气设备外壳接地2电动机、电加热器及电动执行机构绝缘电阻值应大于O.5MΩo 3IOOKW以上的电动机，应测量各相直流电阻值相互差不应大于最小值的2%；无中性点引出的电动机，测量线间直流电阻值，相互差不应大于最小值的1%o4电气设备安装应牢固，螺栓及防松零件齐全，不松动。
防水防潮电气设备的接线入口及接线盒盖应做密封处理。
5除电动机随带技术文件说明不允许在施工现场抽芯检查外，有下列情况之一的电动机，应抽芯检查：(1)出厂时间已超过制造厂保证期限，无保证期限的已超过出厂时间一年以上；(2)外观检查、电气试验、手动盘转和试运转，有异常情况。
6电动机抽芯检查应符合下列规定：(1)线圈绝缘层完好、无伤痕，端部绑线不松动，槽楔固定、无断裂，引线焊接饱满，内部清洁，通风孔道无堵塞；(2)轴承无锈斑，注油(脂)的型号、规格和数量正确，转子平衡块紧固，平衡螺丝紧锁，风扇叶片无裂纹；(3)连接用紧固件的防松零件齐全完整；(4)其他指标符合产品技术文件的特有要求。
7在设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于8mm,否则应采取绝缘保护措施。
8动力设备线路应穿金属软管进行保护，户外、潮湿场所设备的连接线路应穿防液管保护并弯成滴水弧度后与设备进行连接，使用防液管时，中间不应有接头，防液管护层不应有破损，并采用专用软管接头与防液管连接，连接处应进行密封；防液管不应退绞、松散，不应脱落，长度不应超过2m,固定点间距不应大于Inb 管卡与终端弯头中点的距离宜为30Omnb软管弯曲半径不小于管外径的6倍。
低压电动机、电加热器及电动执行机构检查接线施工工艺工法1 前言1.1工艺工法概况通过对低压电动机、电加热器及电动执行机构检查接线的工作，去发现设备的接线是否正确，为设备的试运行做好很好的准备工作。
防止设备的运行时由于接线问题而造成不必要的损失。
1.2工艺原理先进行设备检查，再进行安装、接线、接地电阻测试。
2 工艺工法特点本工艺工法对人员技术水平的要求很高，要在发现问题的同时不能造成设备的二次损伤。
3 适用范围本工艺工法适用于一般工业与民用建筑内低压电动机、电加热器及电动执行机构及附属设施的检查接线工程。
4 主要引用标准《建筑工程施工质量验收统一标准》（GB50300）《建筑电气工程施工质量验收标准》(GB50303)5 施工方法低压电动机、电加热器及电动执行机构检查接线工艺大体可分为以下几个步骤：施工准备、设备进场验收、安装前的设备检查、设备接线、接地电阻测试、验收。
6 工艺流程及操作要点6.1施工工艺流程6.1.1电机安装工艺流程工艺流程见图16.2操作要点6.2.1设备进场验收电动机、电加热器、电动执行机构应符合下列规定：1 设备进场验收应由安装单位、供货单位、监理单位及建设单位代表共同查验并做好记录，按照设备清单、技术文件对设备及其附件、备件的规格、型号、数量进行详细的核对，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
2 电动机、电加热器、电动执行机构本体、控制和启动设备应符合设计要求，附件和合格证齐全外观检查应有铭牌，电气接线端子完好，设备器件无缺损，涂层完整。
6.2.2安装前设备的检查电动机在安装前应符合下列要求：1 电动机、电加热器、电动执行机构本体控制和启动设备完好，不能有损伤和变形的现象，盘动转子应灵活，不得有碰卡声。
2 电机的附件、备件应齐全，无损伤。
3 电动机的性能应符合电动机周围工作环境的要求，电机的选择应符合表1的规定。
应符合产品标准的规定。
6.2.3安装及设备接线电动机接线：电动机接线前应查对电机铭牌上的说明或电机接线盒上线端子的数量及符号，然后根据接线图接线。
第4章低压电动机、电加热器及电动执行机构检查接线本工艺标准适用于建筑电气安装工程交、直流电动机、电加热器及电动执行机构检查接线施工。
1引用标准《建筑电气工程施工质量验收规范》GB50303-2015《电气装置安装工程旋转电机施工及验收规范》GB50170-2006 《电气装置安装工程电气设备交接试验标准》GB50150-20162术语2.0.1电气装置为实现一个或几个具体目的且特性相配合的电气设备的组合。
2.0.2建筑电气工程（装置）为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。
3施工准备3.1作业条件3.1.1施工图及技术资料齐全无误。
3.1.2土建工程基本施工完毕，门窗玻璃安好。
3.1.3在室外安装的电机，应有防湿、防雨措施。
3.1.4安装场地清理干净，道路畅通。
3.1.5电动机混凝土基础应达到设备安装的强度。
3.1.6大型电机需具备相应容量的试运行电源。
3.2设备材料及机具3.2.1原材料、半成品的要求1主要设备、材料、成品和半成品进场检验应有记录，确认符合《建筑电气工程施工质量验收规范》GB50303—2015规定，才能在施工中应用。
2查验合格证和随带技术文件，实行生产许可证和安全认证标志。
3外观检查：有铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。
4与电动机配套的控制、保护、起动设备完好齐全，且符合设计要求。
3.2.2主要材料：各种规格的型钢、地脚螺栓、镀锌螺栓、各种规格的电线、电缆、绝缘带、镀锌扁钢、结4223.2电焊条、金属软管接头、金属软管、一级电力复合脂、20mm×5m自粘性橡胶带、焊锡、焊锡膏、20mm×10m黄蜡绸带、汽油、棉纱、接线端子、锯条、胶布、塑料软管、凡士林、压线帽等。
3.2.3主要机具：梅花扳手、套筒扳手、活络扳手、电吹风机，吊链、钢卷尺、钢板尺、塞尺、水平尺、线坠、兆欧表、万用表、转速表、万用表、钳形电流表、电子温度计、测电笔、相序指示仪、倒链、钢丝绳、台钻、角向磨光机、液压钳。
123456789101第7.1.1条
2第7.1.2条3第7.1.3条
12345678910
1第7.2.1条2第7.2.2条3第7.2.3条4第7.2.4条
年 月 日
年 月 日
1.3.7电气－4
低压电动机、电加热器及电动执行机构检查接线

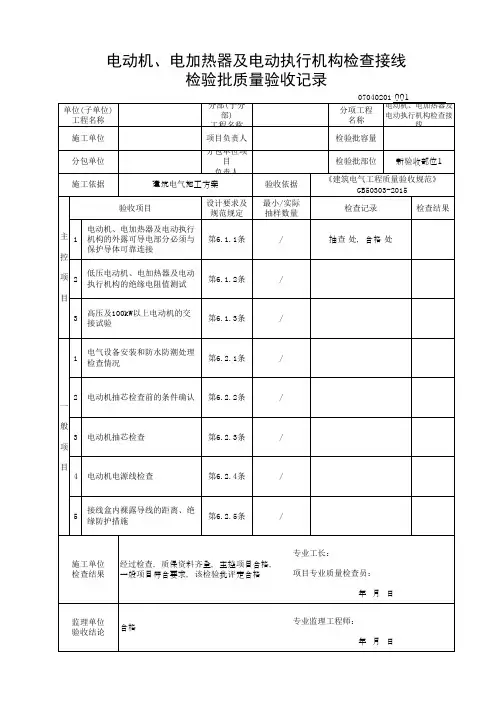

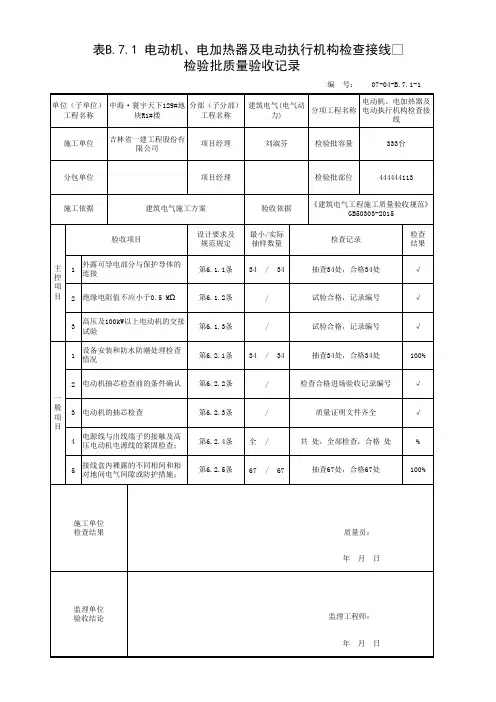

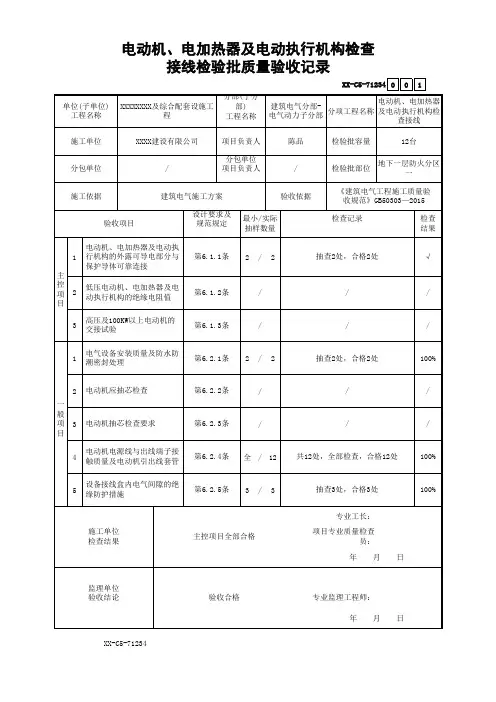

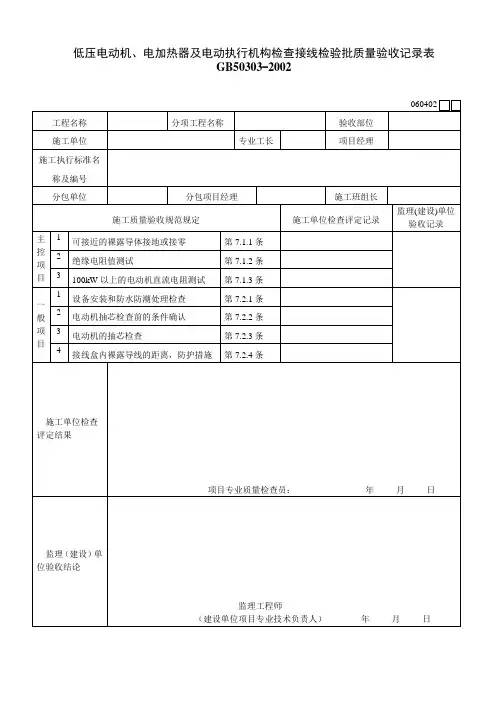

检验批质量验收记录
工程名称
施工单位
验收部位项目经理施工执行标准
名称及编号
分包单位
主控项目
施工单位检查评定结果
可接近裸露导体必须接地或接
零绝缘电阻值应大于0.5Ω
100KW以上的电动机各相直流电
阻互差电气设备安装牢固，防水防潮
设备的接线入口及接线盒盖应
做密封处理
一般项目监理（建设）单位验收结论
员等进行验收。
电动机抽芯检查的要求
电动机抽芯检查的结果要求
接线盒内裸露的不同相导线
间和导线对地间距离应大于
8mm，或采取保护措施监理工程师(建设单位项目技术负责人):项目专业质量检查员：施工班组长分包项目经理规范规定规范规定
施工单位检查评定记录施工单位检查评定记录
专业工长监理（建设）单位验收记录。
低压电动机电加热器及电动热行机构检查接线检验批验收记录一、项目名称：低压电动机电加热器及电动热行机构检查接线检验批二、项目编号：xxxx三、项目检验单位：xxxx公司四、项目验收单位：xxxx公司六、验收时间：xxxx年xx月xx日七、检验项目：1.设备外观检查：检查设备外观是否完好无损，无明显缺陷。
2.设备安装检查：检查设备安装是否符合相关规范要求，如接地连接是否牢固，电源线是否接好等。
3.设备接线检查：检查设备的接线是否符合电气标准要求，如接线是否正确，接线是否固定牢固等。
4.电动热行机构检查：检查电动热行机构的操作是否灵活，无卡阻现象，无异常声音，无漏电等现象。
5.电加热器检查：检查电加热器的加热效果是否良好，加热温度是否稳定，无漏电等现象。
八、检查结果：1.设备外观检查结果：设备外观完好无损，无明显缺陷。
2.设备安装检查结果：设备安装符合相关规范要求，接地连接牢固，电源线接好。
3.设备接线检查结果：设备接线符合电气标准要求，接线正确，接线固定牢固。
4.电动热行机构检查结果：电动热行机构操作灵活，无卡阻现象，无异常声音，无漏电等现象。
5.电加热器检查结果：电加热器加热效果良好，加热温度稳定，无漏电等现象。
九、验收结论：经检查，低压电动机电加热器及电动热行机构全部合格。
十、验收人员：1. 验收单位负责人（签字）：xxxx2. 项目负责人（签字）：xxxx3. 检验人员（签字）：xxxx十一、备注：无以上是低压电动机电加热器及电动热行机构检查接线检验批验收记录，共计1200字以上，记录了项目名称、编号、验收单位、项目负责人、验收时间、检验项目、检查结果、验收结论以及相关人员的签字等信息。
建筑电气电动机电加热器及电动执行机构检查接线柴油发电机安装6.1 主控项目6.1.1 电动机、电加热器及电动执行机构的外露可导电部分必须与保护导体可靠连接。
检查数量：电动机、电加热器全数检查，电动执行机构按总数抽查10％，且不得少于1台。
检查方法：观察检查并用工具拧紧检查。
6.1.2 低压电动机、电加热器及电动执行机构的绝缘电阻值不应小于0.5MΩ。
检查数量：按设备各抽查50％，且各不得少于1台。
检查方法：用绝缘电阻测试仪测试并查阅绝缘电阻测试记录。
6.1.3 高压及100kW以上电动机的交接试验应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150的规定。
检查数量：全数检查。
检查方法：用仪表测量并查阅相关试验或测量记录。
6.2 一般项目6.2.1 电气设备安装应牢固，螺栓及防松零件齐全，不松动。
防水防潮电气设备的接线入口及接线盒盖等应做密封处理。
检查数量：按设备总数抽查10％，且不得少于1台。
检查方法：观察检查并用工具拧紧检查。
6.2.2 除电动机随机技术文件不允许在施工现场抽芯检查外，有下列情况之一的电动机应抽芯检查：1 出厂时间已超过制造厂保证期限；2 外观检查、电气试验、手动盘转和试运转有异常情况。
检查数量：按设备总数抽查20％，且不得少于1台。
检查方法：观察检查并查阅设备进场验收记录。
6.2.3 电动机抽芯检查应符合下列规定：1 电动机内部应清洁、无杂物；2 线圈绝缘层应完好、无伤痕，端部绑线不应松动，槽楔应固定、无断裂、无凸出和松动，引线应焊接饱满，内部应清洁、通风孔道无堵塞；3 轴承应无锈斑，注油(脂)的型号、规格和数量应正确，转子平衡块应紧固、平衡螺丝锁紧，风扇叶片应无裂纹；4 电动机的机座和端盖的止口部位应无砂眼和裂纹；5 连接用紧固件的防松零件应齐全完整；6 其他指标应符合产品技术文件的要求。
检查数量：全数检查。
检查方法：查阅抽芯检查记录并核对产品技术文件要求。
、低压电动机、电加热器及电动执行机构检
查接线GD(二)
1. 低压电动机检查接线GD
- 检查电机接线盒是否紧固，接线是否松动。
- 检查电机接线是否正确，是否符合电气图纸要求。
- 检查电机绕组是否有短路、开路等故障。
- 检查电机轴承是否正常，是否需要更换或润滑。
- 检查电机运行是否正常，是否存在异常噪声或振动。
2. 电加热器检查接线GD
- 检查电加热器接线是否正确，是否符合电气图纸要求。
- 检查电加热器电源线是否正常，是否有损伤或老化。
- 检查电加热器加热管是否损坏或老化，是否需要更换。
- 检查电加热器保护装置是否正常，是否需要修理或更换。
- 检查电加热器的接地是否良好，是否符合安全要求。
3. 电动执行机构检查接线GD
- 检查电动执行机构接线是否正确，是否符合电气图纸要求。
- 检查电动执行机构电源线是否正常，是否有损伤或老化。
- 检查电动执行机构的控制信号线是否正常，是否需要修理或更换。
- 检查电动执行机构的传动装置是否正常，是否需要润滑或更换。
- 检查电动执行机构的运行是否正常，是否存在异常噪声或振动。
