电机检查接线及调试说明计算规则【2014江苏省安装工程计价定额】

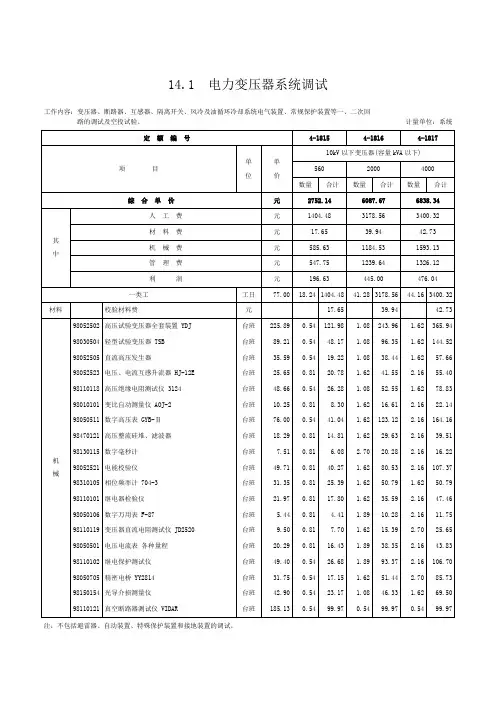

14.1 电力变压器系统调试工作内容：变压器、断路器、互感器、隔离开关、风冷及油循环冷却系统电气装置、常规保护装置等一、二次回路的调试及空投试验。

计量单位：系统注：不包括避雷器、自动装置、特殊保护装置和接地装置的调试。

工作内容：同前。

计量单位：系统14.2 送配电装置系统调试工作内容：自动开关或断路器、隔离开关、常规保护装置、电测量仪表、电力电缆等一、二次回路系统的调试。

计量单位：系统注：1．不包括特殊保护装置的调试。

2．当断路器为六氟化硫断路器时，定额乘以系数1.3。

工作内容：同前。

计量单位：系统14.3 特殊保护装置调试工作内容：保护装置本体及二次回路的调整试验。

计量单位：套2．故障录波器套用失灵保护定额。

3．电机定子接地保护、负序反时限保护套用失磁保护定额。

工作内容：同前。

计量单位：套14.4 自动投入装置调试工作内容：自动装置、继电器及控制回路的调整试验。

计量单位：系统注：双侧电源自动重合闸是按同期考虑的。

工作内容：同前。

计量单位：套14.5 中央信号装置调试工作内容：装置本体及控制回路系统的调整试验。

计量单位：表中所示注：事故照明切换装置调试为装置本体调试，不包括供电回路调试。

14.6 事故照明切换装置调试工作内容：同前。

计量单位：台14.7 不间断电源调试工作内容：同前。

计量单位：系统14.8 母线调试工作内容：母线耐压试验、接触电阻测量、避雷器、母线绝缘监视装置、电测量仪表及一、二次回路的调试、接地电阻测试。

计量单位：段注：1．不包括特殊保护装置的调试。

2．避雷器每三相为一组。

14.9 避雷器调试工作内容：同前。

计量单位：系统注：同前。

14.10 电容器调试工作内容：同前。

计量单位：组14.11 接地装置调试工作内容：同前。

计量单位：表中所示14.12 电抗器、消弧线圈调试工作内容：电抗器、消弧线圈的直流电阻测试、耐压试验、高压静电除尘装置本体及一、二次回路的调试。

计量单位：台14.13 电除尘器调试工作内容：同前。

问：安装工程中辅材价格是否可以调整？答：可以调整。

问：引下线钢筋土建已作对接焊,安装还需作跨接焊吗?答：应根据设计图纸要求及施工组织设计方案要求进行计算问：建设工程中设备费用是否可以作为计取现场安全文明措施费、总承包管理费、定额测定费等费用的计算基础？答：根据建设部标准定额研究所关于《建设工程工程量清单计价规范》有关问题解释答疑(一)中的有关规定：设备费在项目设备购置费列项，不属建安工程费范围，因此，清单报价中不考虑此项费用。

其费用不应计入分部分项工程费中，作为计取现场安全文明措施费、总承包管理费、定额测定费等费用计算基础。

问：安装工程中水池、浴缸、座便器不安装，但是预留排水管道出楼板并堵洞，如何计价？答：应套用《江苏省建筑与装饰、安装、市政补充定额》（2007年）中浴缸、水池、座便器预留定额子目。

问：安装工程按层数划分工程类别时，地下室是否作为一层？答：地下室一般不作为安装工程划分类别的标准。

问：安装工程计价表第六册规定“超低碳不锈钢管执行不锈钢管项目，其人工和机械乘以系数1.15，焊条消耗量不变，单价可以换算”，那相应管件、法兰是否也可按上述系数进行调整？答：超低碳不锈钢管执行不锈钢管项目，其人工和机械乘以系数1.15，相应配套管件、法兰没有此项规定，不增加含量。

问：安装工程中机电设备安装工程中的拆除部分如何进行计价？答：按安装定额第一册《机械设备安装工程》有关说明，旧设备拆除的工作内容包括拆除前检测设备精度及完好程度，填写记录，铲除设备底座灌浆层，部件、附件及地脚螺母拆除，起重机具搭拆。

起吊、上排、10米范围内的移位、涂油防护，该费用应按相应设备安装工程定额人工、机械的50%计算，其他分册的拆除项目应套用相应的修缮定额，修缮定额缺项时可参照此规定计算费用。

问：分包工程是否能计算施工现场安全文明施工措施费？答：实行项目总承包工程，总承包单位依法将建筑工程分包给其他单位的，总承包单位与分包单位应当在分包合同中明确现场安全文明施工措施费用，以及费用支付计划、使用要求、调整方式等条款。

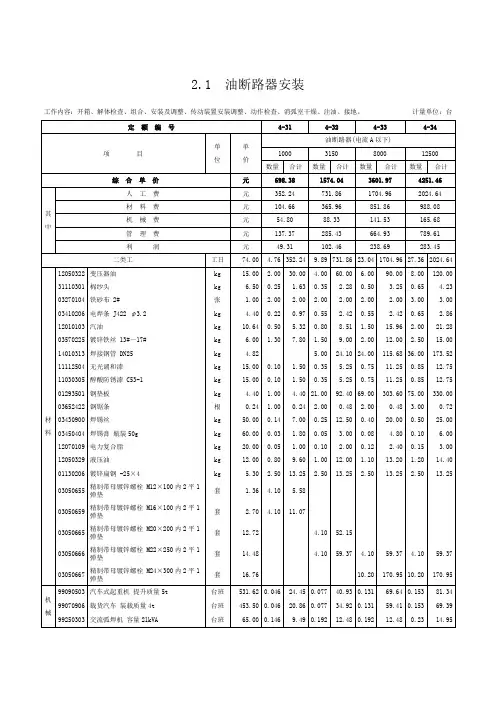

2.1 油断路器安装工作内容：开箱、解体检查、组合、安装及调整、传动装置安装调整、动作检查、消弧室干燥、注油、接地。

计量单位：台2.2 真空断路器工作内容：同前。

计量单位：台2.3 SF6断路器安装工作内容：同前。

计量单位：台2.4 空气断路器工作内容：开箱、检查、划线、安装固定、绝缘柱杆组装、传动机构及接点调整、接地。

计量单位：台2.5 真空接触器安装工作内容：同前。

计量单位：台2.6 隔离开关、负荷开关安装工作内容：开箱、检查、安装固定、调整、拉杆配制和安装、操作机构联锁装置和信号装置接头检查、安装、接地。

计量单位：台工作内容：同前。

计量单位：台2.7 互感器安装工作内容：开箱、检查、打眼、安装固定、接地。

计量单位：台工作内容：同前。

计量单位：台2.8 高压熔断器工作内容：同前。

计量单位：组2.9 避雷器安装工作内容：同前。

计量单位：组2.10 干式电抗器安装工作内容：开箱检查、安装固定、接地。

计量单位：组2.11 油浸电抗器安装工作内容：同前。

计量单位：台2.12 电抗器干燥工作内容：准备、通电干燥、维护值班、测量、记录、清理。

计量单位：组工作内容：同前。

计量单位：台2.13 移相及串联电容器安装工作内容：开箱、检查、安装固定、接地。

计量单位：个2.14 集合式并联电容器工作内容：同前。

计量单位：个2.15 并联补偿电容器组架安装工作内容：开箱、检查、安装固定、接线、接地。

计量单位：台注：电抗器单独安装时，另套安装定额。

工作内容：同前。

计量单位：台2.16 交流滤波装置组架安装工作内容：同前。

计量单位：台2.17 高压成套配电柜安装工作内容：开箱、检查、安装固定、放注油、导电接触面的检查调整、附件的拆装、接地。

计量单位：表中所示工作内容：同前。

计量单位：台2.18 组合型成套箱式变电站安装工作内容：开箱、检查、安装固定、接线、接地。

计量单位：台注：不带高压开关柜的箱式变电站的高压侧进线一般采用负荷开关。

2014江苏省建筑与装饰工程计价定额(说明及计算规则)总说明一、为了贯彻执行住房和城乡建设部《建设工程工程量清单计价规范》（GB 50500—2013）以及《房屋建筑与装饰工程工程量计算规范》（GB 50854—2013），适应江苏省建设工程市场计价的需要，为工程建设各方提供计价依据，省住房和城乡建设厅组织有关人员对《江苏省建筑与装饰工程计价表》进行了修订，形成了《江苏省建筑与装饰工程计价定额》（2014年）（以下简称本定额）。

本定额共分上下两册。

二、本定额适用于江苏省行政区域范围内一般工业与民用建筑的新建、扩建、改建工程及其单独装饰工程。

国有资金投资的建筑与装饰工程应执行本定额；非国有资金投资的建筑与装饰工程可参照使用本定额；当工程施工合同约定按本定额规定计价时，应遵守本定额的相关规定。

三、本定额的编制依据：1．《江苏省建筑与装饰工程计价表》；2．《全国统一建筑工程基础定额》；3．《全国统一建筑装饰装修工程消耗量定额》（GYD-901—2002）；4．《建设工程劳动定额建筑工程》[LD/T 72.1～11—2008]；5．《建设工程劳动定额装饰工程》[LD/T 73.1～4—2008]；7．《全国统一建筑安装工程工期定额》（2000年）；8．《全国统一施工机械台班费用编制规则》；9．南京市2013年下半年建筑工程材料指导价格。

四、本定额的作用：1．编制工程招标控制价（最高投标限价）的依据；2．编制工程标底、结算审核的指导；3．工程投标报价、企业内部核算、制定企业定额的参考；4．编制建筑工程概算定额的依据；5．建设行政主管部门调解工程价款争议、合理确定工程造价的依据。

五、本定额由24章及9个附录组成，包括一般工业与民用建筑的工程实体项目和部分措施项目；不能列出定额项目的措施费用，应按照《江苏省建设工程费用定额》（2014年）的规定进行计算。

六、本定额中的综合单价由人工费、材料费、机械费、管理费、利润等五项费用组成。

第五章消防系统调试说明一、本章包括自动报警系统装置调试，水灭火系统控制装置调试，防火控制装置调试（包括火灾事故广播、消防通讯、消防电梯系统装置调试，电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀控制系统装置调试），气体灭火系统装置调试等项目。

二、系统调试是指消防报警和灭火系统安装完毕且联通，并达到国家有关消防施工验收规范、标准所进行的全系统的检测、调整和试验。

三、自动报警系统装置包括各种探测器、手动报警按钮和报警控制器，灭火系统控制装置包括消火栓、自动喷水、卤代烷、二氧化碳等固定灭火系统的控制装置。

四、气体灭火系统调试试验时采取的安全措施，应按施工组织设计另行计算。

五、本章消防系统调试安装定额执行时，安装单位只调试，则定额基价乘以系数0.7。

安装单位只配合检测、验收，基价乘以系数0.3。

工程量计算规则一、消防系统调试包括：自动报警系统、水灭火系统、火灾事故广播、消防通讯系统、消防电梯系统、电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀控制装置、气体灭火系统装置。

二、自动报警系统包括各种探测器、报警器、报警按钮、报警控制器、消防广播、消防电话等组成的报警系统，按不同点数以“系统”为计量单位，其点数按多线制与总线制报警器的点数计算。

三、水灭火系统控制装置，自动喷洒系统按水流指示器数量以“点（支路）”为计量单位，消火栓读万卷书行万里路96系统按消火栓启泵按钮数量以“点”为计量单位，消防水炮系统按水炮数量以“点”为计量单位。

四、防火控制装置，包括电动防火门、防火卷帘门、正压送风阀、排烟阀、防火控制阀、消防电梯等防火控制装置；电动防火门、防火卷帘门、正压送风阀、排烟阀、防火控制阀等调试以“个”为计量单位，消防电梯以“部”为计量单位。

五、气体灭火系统调试，是由七氟丙烷、IG541、二氧化碳等组成的灭火系统；调试包括模拟喷气试验、备用灭火器贮存容器切换操作试验，分别试验容器的规格（L），按气体灭火系统装置的瓶头阀以“点”为计量单位。

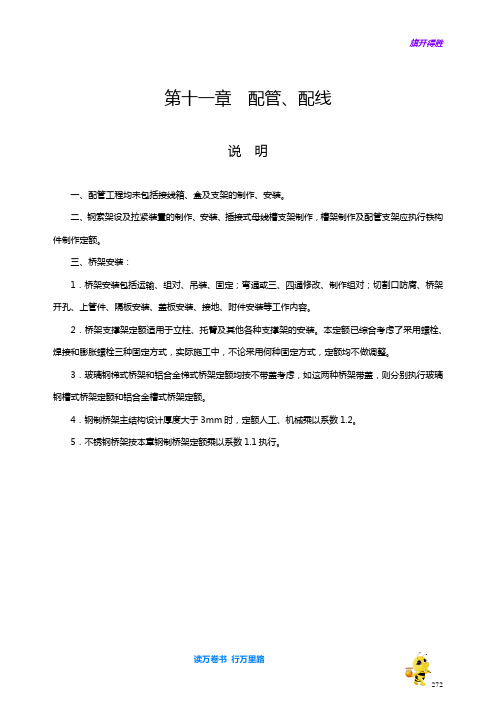

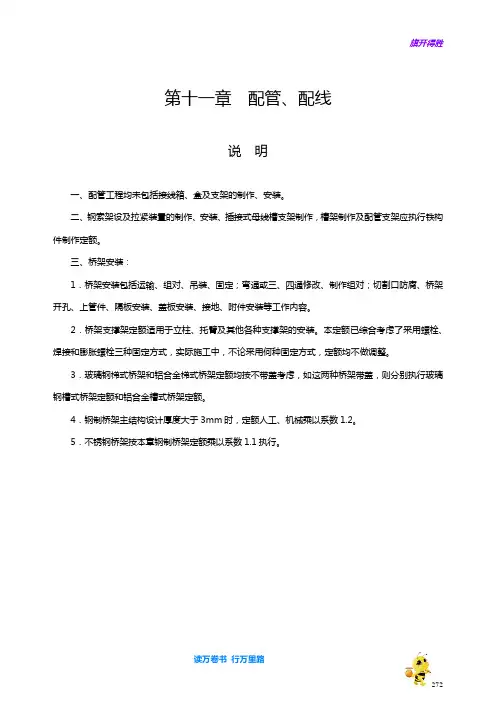

第十一章配管、配线说明一、配管工程均未包括接线箱、盒及支架的制作、安装。

二、钢索架设及拉紧装置的制作、安装、插接式母线槽支架制作，槽架制作及配管支架应执行铁构件制作定额。

三、桥架安装：1．桥架安装包括运输、组对、吊装、固定；弯通或三、四通修改、制作组对；切割口防腐、桥架开孔、上管件、隔板安装、盖板安装、接地、附件安装等工作内容。

2．桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。

本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不做调整。

3．玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架定额和铝合金槽式桥架定额。

4．钢制桥架主结构设计厚度大于3mm时，定额人工、机械乘以系数1.2。

5．不锈钢桥架按本章钢制桥架定额乘以系数1.1执行。

读万卷书行万里路272工程量计算规则一、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

二、定额中未包括钢索架设及拉紧装置、接线箱（盒）、支架的制作安装，其工程量应另行计算。

三、管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线“延长米”为计量单位计算。

线路分支接头线的长度已综合考虑在定额中，不得另行计算。

照明线路中的导线截面大于或等于6mm2时，应执行动力线路穿线相应项目。

四、线夹配线工程量，应区别线夹材质（塑料、瓷质）、线式（两线、三线）、敷设位置（在木、砖、混凝土）以及导线规格，以线路“延长米”为计量单位。

五、绝缘子配线工程量，应区别绝缘子形式（针式、鼓式、蝶式）、绝缘子配线位置（沿屋架、梁、柱、墙、跨屋架、梁、柱、木结构、顶棚内、砖、混凝土结构，沿钢支架及钢索）、导线截面积，以线路“延长米”为计量单位计算。

绝缘子暗配，引下线按线路支持点至天棚下缘距离的长度计算。

六、槽板配线工程量，应区别槽板材质（木质、塑料）、配线位置（木结构、砖、混凝土）、导线截面、线式（二线、三线），以线路每米“延长米”为计量单位计算。

Version:1.0 StartHTML:0000000107 EndHTML:0013489284 StartFragment:0000000127 EndFragment:0013489266江苏省安装工程综合定额（2014）1.江苏省安装工程计价定额1.1总说明1.2第一册机械设备安装工程1.2.1册说明1.2.2第一章切削设备安装1.2.3第二章锻压设备安装1.2.4第三章铸造设备安装1.2.5第四章起重设备安装1.2.6第五章起重机轨道安装1.2.7第六章输送设备安装1.2.8第七章电梯安装1.2.9第八章风机安装1.2.10第九章泵安装1.2.11第十章压缩机安装1.2.12第十一章工业炉设备安装1.2.13第十二章煤气发生设备安装1.2.14第十三章其它机械安装1.2.15第十四章附属设备安装及灌浆1.2.16附录1.3第二册热力设备安装工程1.3.1册说明1.3.2第一章中压锅炉设备安装1.3.3第二章汽轮发电机设备安装1.3.4第三章燃料供应设备安装1.3.5第四章水处理专用设备安装1.3.6第五章炉墙砌筑1.3.7第六章工业与民用锅炉安装1.3.8附录1.4第三册静置设备与工艺金属结构制作安装工程1.4.1册说明1.4.2第一章静置设备制作1.4.3第二章静置设备安装1.4.4第三章静置设备制作安装其它项目1.4.5第四章金属油罐制作安装1.4.6第五章球形罐组对安装1.4.7第六章气柜制作安装1.4.8第七章工艺金属结构制作安装1.4.9第八章综合辅助项目1.4.10附录1.5第四册电气设备安装工程1.5.1册说明1.5.2第一章变压器安装1.5.3第二章配电装置安装1.5.4第三章母线安装1.5.5第四章控制设备及低压电器1.5.6第五章蓄电池安装1.5.7第六章电机检查接线及调试1.5.8第七章滑触线装置1.5.9第八章电缆1.10第九章防雷及接地装置1.5.11第十章10kV以下架空配电线路1.5.12第十一章配管、配线1.5.13第十二章照明器具1.5.14第十三章附属工程1.5.15第十四章电气调整试验1.5.16第十五章电梯电气装置1.5.17附录1.6第五册建筑智能化工程1.6.1册说明1.6.2第一章计算机网络系统设备安装工程1.6.3第二章综合布线系统工程1.6.4第三章建筑设备监控系统安装工程1.6.5第四章有线电视系统设备安装工程1.6.6第五章扩声、背景音乐系统设备安装工程1.6.7第六章电源与电子设备防雷接地装置安装工程1.6.8第七章停车场管理系统设备安装工程1.6.9第八章楼宇安全防范系统设备安装工程1.6.10第九章住宅小区智能化系统设备安装工程1.6.11附录1.7第六册自动化控制仪表安装工程1.7.1册说明1.7.2第一章过程检测仪表1.7.3第二章显示及调节控制仪表1.7.4第三章执行仪表1.7.5第四章机械量仪表1.7.6第五章过程分析和物性检测仪表1.7.7第六章仪表回路模拟试验1.7.8第七章安全监测及报警装置1.7.9第八章工业计算机安装与调试1.7.10第九章仪表管路敷设1.7.11第十章仪表盘、箱、柜及附件安装1.7.12第十一章仪表附件安装制作1.7.13第十二章工厂通信、供电1.7.14附录1.8第七册通风空调工程1.8.1册说明1.8.2第一章通风及空调设备及部件制作安装1.8.3第二章通风管道制作安装1.8.4第三章通风管道部件制作安装1.8.5附录1.9第八册工业管道工程1.9.1第一章管道安装1.9.2第二章管件连接1.9.3第三章阀门安装1.2.9.4第四章法兰安装1.9.5第五章板卷管制作与管件制作1.9.6第六章管道压力试验、吹扫与清洗1.9.7第七章无损探伤与焊口热处理1.9.8第八章其它1.9.9附录1.10第九册消防工程1.10.1册说明1.10.2第一章水灭火系统安装1.10.3第二章气体灭火系统安装1.10.4第三章泡沬灭火系统安装1.10.5第四章火灾自动报警系统安装1.10.6第五章消防系统调试1.11第十册给排水、采暖、燃气工程1.11.1册说明1.11.2第一章给排水、釆暖、燃气管道1.11.3第二章支架及其它1.11.4第三章管道附件1.11.5第四章卫生器具1.11.6第五章供暖器具1.11.7第六章釆暖、给排水设备1.11.8第七章燃气器具及其它1.11.9第八章其它零星工程1.11.10附录1.12第十一册刷油、防腐蚀、绝热工程1.12.1册说明1.12.2第一章除锈工程1.12.3第二章刷油工程1.12.4第三章防腐蚀涂料工程1.12.5第四章手工糊衬玻璃钢工程1.12.6第五章橡胶板及塑料板衬里工程1.12.7第六章衬铅及搪铅工程1.12.8第七章喷镀（涂）工程1.12.9第八章耐酸砖、板衬里工程1.12.10第九章绝热工程1.12.11第十章管道补口补伤工程1.12.12第十一章阴级保护及牺牲阳极1.12.13附录1. 江苏省安装工程计价定额1.1 总说明一、《江苏省安装工程计价定额，包括：一册机械设备安装工程第二册热力设备安装工程第三册静置设备与工艺金属结构制作安装工程第四册电气设备安装工程第五册建筑智能化工程第六册自动化控制仪表安装工程第七册通风空调工程第八册工业管道工程第九册消防工程第给排水、采暖、燃气工程第十一册刷油、防腐蚀、绝热工程二、《江苏省安装工程计价定额》（以下简称本定额）计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是安装算工程量计算规则、项目划分、计量单位的依据；是编制设计概算、施标控制价（标底）、确定工程造价的依据；也是编制概算定额、概算指标、的基础；也可作为制订企业定额和投标报价的基础。

第一章土、石方工程说明一、人工土、石方1．土壤及岩石的划分见下表。

土壤分类表岩石分类表2．土、石方的体积除定额中另有规定外，均按天然密实体积（自然方）计算。

3．挖土深度以设计室外标高为起点，如实际自然地面标高与设计地面标高不同，工程量在竣工结算时调整。

4．干土与湿土的划分应以地质勘察资料为准，无资料时以地下常水位为准：常水位以上为干土，常水位以下为湿土。

采用人工降低地下水位时，干、湿土的划分仍以常水位为准。

5．运余松土或挖堆积期在一年以内的堆积土，除按运土方定额执行外，另增加挖一类土的定额项目（工程量按实方计算，若为虚方按工程量计算规则的折算方法折算成实方）。

取自然土回填时，按土壤类别执行挖土定额。

6．支挡土板不分密撑、疏撑，均按定额执行，实际施工中材料不同均不调整。

7．桩间挖土按打桩后坑内挖土相应定额执行。

桩间挖土，指桩（不分材质和成桩方式）顶设计标高以下及桩顶设计标高以上0.50m范围内的挖土。

二、机械土、石方1．定额中机械土方按三类土取定。

如实际土壤类别不同，定额中机械台班量乘以下表中的系数：土壤系数表2．土、石方体积均按天然实体积（自然方）计算；推土机、铲运机推、铲未经压实的堆积土，按三类土定额项目乘以系数0.73。

3．推土机推土、石，铲运机运土重车上坡时，如坡度大于5%，运距按坡度区段斜长乘以下表中的系数：坡度系数表4．机械挖土方工程量，按机械实际完成工程量计算。

机械确实挖不到的地方，用人工修边坡、整平的土方工程量按人工挖一般土方定额（最多不得超过挖方量的10%），人工乘以系数2。

机械挖土、石方单位工程量小于2000m3或在桩间挖土、石方，按相应定额乘以系数1.10。

5．机械挖土均以天然湿度土壤为准，含水率达到或超过25%时，定额人工、机械乘以系数1.15；含水率超过40%时另行计算。

6．支撑下挖土定额适用于有横支撑的深基坑开挖。

7．本定额自卸汽车运土，对道路的类别及自卸汽车吨位已分别进行综合计算。

消防工程1．电缆敷设、桥架安装、配管配线、接线盒、动力、应急照明控制设备、应急照明器具、电动机检查接线、防雷接地装置等安装，均执行《第四册电气设备安装工程》相应定额。

2．阀门、法兰安装，各种套管的制作安装，不锈钢管和管件，铜管和管件及泵间管道安装，管道系统强度试验、严密性试验和冲洗等，执行《第八册工业管道工程》相应定额。

3．消火栓管道、室外给水管道安装，管道支吊架制作、安装及水箱制作安装，执行《第十册给排水、采暖、燃气工程》相应项目。

4．各种消防泵、稳压泵等机械设备安装及二次灌浆，执行《第一册机械设备安装工程》相应项目。

5．各种仪表的安装及带电讯号的阀门、水流指示器、压力开关、驱动装机泄漏报警开关、消防水炮的接线、校线等，执行《第六册自动化控制仪表安装工程》相应项目。

6．泡沫液储罐、设备支架制作、安装等，执行《第三册静置设备与工艺金属结构制作安装工程》相应项目。

7．设备及管道除锈、刷油及绝热工程，执行《第十一册刷油、防腐蚀、绝热工程》相应项目。

水灭火系统安装一、本章定额适用于工业和民用建（构）筑物设置的自动喷水灭火系统的管道、各种组件、消火栓、气压水罐的安装。

二、界限划分：1.室内外界限：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。

2.设在高层建筑内的消防泵间管道与本章界线，以泵间外墙皮为界。

三、管道安装定额：1．包括工序内一次性水压试验。

2．镀锌钢管法兰连接定额，管件时按成品、弯头两端是按接短管焊法兰考虑的，定额中包括了直管、管件、法兰等全部安装工序内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算。

3．定额也适用于镀锌无缝钢管的安装。

四、喷头、报警装置及水流指示器安装定额均按管网系统试压、冲洗合格后安装考虑的，定额中已包括丝堵、临时短管的安装、拆除及其摊销。

五、其他报警装置适用于雨淋、干湿两用及预作用报警装置。

六、感温式水幕装置安装定额中已包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部安装内容。
