midas Civil 技术资料----移动荷载设置流程目录midas Civil 技术资料1 ----移动荷载设置流程1 一、定义车道线（车道面）2 二、定义车辆荷载5 三、定义移动荷载工况7 四、移动荷载分析控制9 五、运行并查看分析结果12 参考文献14北京迈达斯技术有限公司 桥梁部 2013/05/17本章主要结合中国规范JTG D60-2004[1]进行纵向（顺桥向）移动荷载分析介绍，移动荷载分析主要是计算移动荷载（车道、车辆或人群荷载）在指定路径上（车道线、车道面）移动时产生的各种效应（反力、内力、位移、应力）的包络结果，具体分析过程如下：（1）定义车道线/面；（2）定义车辆荷载--车道荷载、车辆荷载、人群荷载等活荷载；（3）定义移动荷载工况；（4）定义移动荷载分析控制；（5）运行分析并查看结果。
一、定义车道线（车道面）荷载>移动荷载>移动荷载规范-china，定义车道线或车道面，确定移动荷载路径，程序提供车道单元和横向联系梁两种方法，其中，车道单元法是将作用在车道中心线上的荷载换算到车道单元上（换算为集中力和扭矩），单梁模型中常用；而横向联系梁法是将移图1-1车道单元法及横向联系梁法示意图动荷载作用在横梁上，然后由横梁按比例传递到临近的纵梁单元上，梁格模型中常用，此时需要将横梁定义成为一个结构组，传力示意如图1-1所示。
随后即可进行车道线定义，首先是“斜交角”设置，对于斜桥梁格模型可以输入起点和终点的斜交角度，此设置需跟横向联系梁法配合使用，车道单元法不需要设置此项。
“车辆移动方向”，对于直桥，选择三者无差别；如果是斜桥，则车辆移动方向不同，分析结果也不同，故要选择“往返”。
图1-2车道单元法及横梁联系梁法定义图示 “偏心距离”的输入，蓝色虚线为车道中心线的位置，Start-End 为车道单元，以顺桥向为基准，当车道中心线在车道单元的左侧时，偏心距离a 为负值，右侧为正值。
Part I.部分使用说明1. 定义移动荷载的步骤l 在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
l 对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
l 布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
l 定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
l 定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
l 定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2. 关于移动荷载中车道和车道面的定义l 当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。

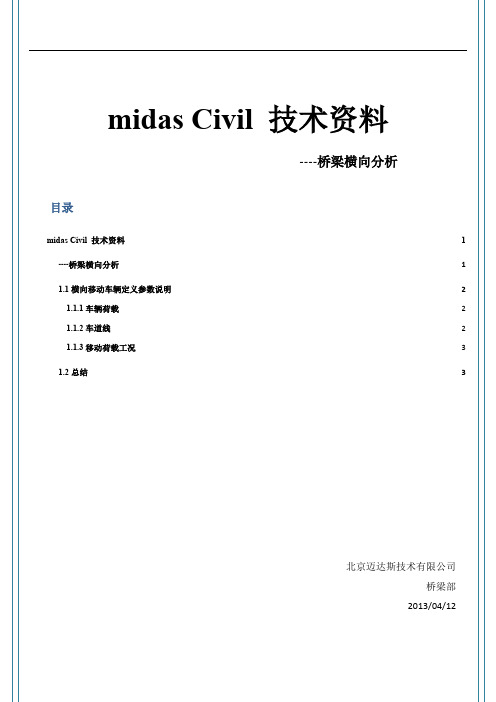

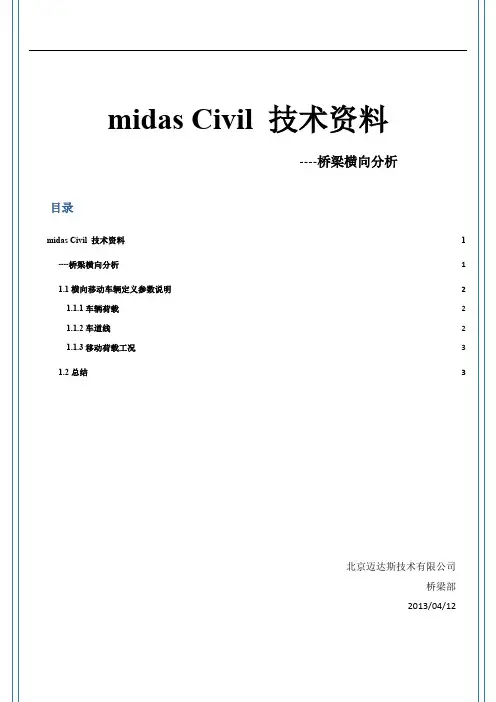

midas Civil 技术资料----桥梁横向分析目录midas Civil 技术资料 1 ----桥梁横向分析1 1.1横向移动车辆定义参数说明2 1.1.1车辆荷载 2 1.1.2车道线 2 1.1.3移动荷载工况3 1.2总结3北京迈达斯技术有限公司桥梁部 2013/04/121.1横向移动车辆定义参数说明1.1.1车辆荷载车轮荷载(P)：70KN或140KN如果两后轴纵向分布有重叠时，就需要输入140KN。
分布宽度（b）：沿桥横向，车轮矩形荷载分布面的宽度（平行板跨方向的分布宽度），b=b1+2h，见JTGD62-04-4.1.3。
纵向宽度(L)：取横向分析模型的梁段宽度，即该梁段在整体桥梁模型中的长度，通常取1m（也可按需取值）。
其余设置，按图示填写即可，很好理解，这里不赘述。
根据规范规定，某个车轮荷载P的有效荷载分布范围为ab，轮重荷载集度为，这时作用在纵向宽度为L的横向分析模型的轮重即为：。
1.1.2车道线根据规范我们知道，车轮荷载垂直于板跨径方向的荷载分布宽度a值是变化的，如下图所示（a 值按JTG D62-04中4.1.3-4.1.5计算）。
故，Civil在车道线中提供比例系数(b/a)来调整轮重荷载的效应（内力、位移等）。
1.1.3移动荷载工况移动工况中，可通过调整比例系数（K）来考虑冲击系数或其他情况的影响。
如下图所示。
综上所述，定义车辆荷载、车道线、移动荷载工况需要输入的关键参数都介绍完了，现在我们对他们的具体作用做个总结。
1.2总结手算时，我们施加在横向模型上的车轮荷载=（这很好理解就是先求有效面积上的均布荷载，再求横向模型分担到的车轮荷载值，从该公式中可见，b值似乎对最终的结果没有影响，但是，轮重和效应折减是分别计入的，所以，b值不能被省略，可以看下述第4点的解释。
）其中：K-移动荷载工况比例系数；P-定义车辆荷载中输入的车轮荷载值；a、b-车轮荷载垂直于板跨径方向的荷载分布宽度、平行于板跨径方向的荷载分布宽度；L-横向分析模型的梁段宽度，通常取1m（也可按需取值）；将上述公式变形为：容易知道：1、a、b的计算公式在D62-04规范的4.1.3-5条。
Part I. 部分使用说明1. 定义移动荷载的步骤λ在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
λ对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
λ布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
λ定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
λ定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
λ定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2. 关于移动荷载中车道和车道面的定义当使用板单元建立模型时λa. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
Midas 移动荷载研究1、Midas 中计算支座反力时，是按剪力处理的，即：=1.2() 1.21*()k k P P μ⨯⨯+实际剪力效应系数（车道横向折减系数，以单车道为例）（）(冲击系数)车道荷载集中力验算要求支座反力不计1.2倍剪力放大系数，所以需要自己定义相应的车道荷载。
Midas 计算支座反力时，采用程序自带的公路一级、二级车道荷载时，对于集中力P k 会按剪力放大效应多乘一个1.2的系数，最终支座反力结果=车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)。
采用自定义车道荷载时，选用新公路车道荷载类型，程序也会将自定义的集中力P k 按剪力放大效应多乘一个1.2的系数,最终支座反力结果=车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)。
但是，按照城市桥梁车道荷载类型（CJJ177-98）自定义车辆时，计算支座反力，程序则不会将集中力P k 乘以1.25（规范中规定的剪力效应放大系数），最终支座反力结果=车道横向布载系数×(车道荷载集中力+车道荷载均布力×梁长/2)。
2、Midas 中定义车道时，“桥梁跨度”的输入影响车道荷载的集中载P k 和冲击系数的计算。
（注意不能输入桥梁全长）3、Midas中定义移动荷载工况时，“系数”是车道荷载的增减系数，老工程师常用取1.3来代替冲击系数，若已经定义冲击系数则此项保持为1。
支座反力结果=“系数”×车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)4、以支反力为例，看Midas如何考虑冲击系数。
支座反力结果=（1+μ）（冲击系数）×车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)算例：采用Midas建立L=10m简支梁，截面为5m*1m的矩形截面，单车道加载，材料为C40砼，容重为25kN/m3。
midas Civil 技术资料----移动荷载设置流程目录midas Civil 技术资料1 ----移动荷载设置流程1 一、定义车道线（车道面）2 二、定义车辆荷载5 三、定义移动荷载工况7 四、移动荷载分析控制9 五、运行并查看分析结果12 参考文献14北京迈达斯技术有限公司 桥梁部 2013/05/17本章主要结合中国规范JTG D60-2004[1]进行纵向（顺桥向）移动荷载分析介绍，移动荷载分析主要是计算移动荷载（车道、车辆或人群荷载）在指定路径上（车道线、车道面）移动时产生的各种效应（反力、内力、位移、应力）的包络结果，具体分析过程如下：（1）定义车道线/面；（2）定义车辆荷载--车道荷载、车辆荷载、人群荷载等活荷载；（3）定义移动荷载工况；（4）定义移动荷载分析控制；（5）运行分析并查看结果。
一、定义车道线（车道面）荷载>移动荷载>移动荷载规范-china，定义车道线或车道面，确定移动荷载路径，程序提供车道单元和横向联系梁两种方法，其中，车道单元法是将作用在车道中心线上的荷载换算到车道单元上（换算为集中力和扭矩），单梁模型中常用；而横向联系梁法是将移图1-1车道单元法及横向联系梁法示意图动荷载作用在横梁上，然后由横梁按比例传递到临近的纵梁单元上，梁格模型中常用，此时需要将横梁定义成为一个结构组，传力示意如图1-1所示。
随后即可进行车道线定义，首先是“斜交角”设置，对于斜桥梁格模型可以输入起点和终点的斜交角度，此设置需跟横向联系梁法配合使用，车道单元法不需要设置此项。
“车辆移动方向”，对于直桥，选择三者无差别；如果是斜桥，则车辆移动方向不同，分析结果也不同，故要选择“往返”。
图1-2车道单元法及横梁联系梁法定义图示 “偏心距离”的输入，蓝色虚线为车道中心线的位置，Start-End 为车道单元，以顺桥向为基准，当车道中心线在车道单元的左侧时，偏心距离a 为负值，右侧为正值。
MIDASCivil 使用中的一些常见问题定义移动荷载的步骤a.在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
b.对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
c.布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
d.定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
e.定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如:用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
f.定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2.关于移动荷载中车道和车道面的定义A.当使用板单元建立模型时a.程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b.只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c.对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
目录Q1、钢束布置形状中坐标轴与适用桥型的关系 (2)Q2、如何进行体外预应力模拟？ (2)Q3、目前程序可以进行哪些移动荷载分析 (2)Q4、车道和车道面定义时的注意事项 (2)Q5、车道单元、虚拟车道、横向联系梁都适用于哪些情况？ (2)Q6、车道定义时桥梁跨度和跨度始点的作用 (3)Q7、车辆荷载定义时车轮宽度的影响 (3)Q8、人群荷载定义时“宽度”的作用 (3)Q9、公路车道荷载和城市车道荷载计算时荷载取值原则 (3)Q10、移动荷载工况定义中单独与组合的应用 (3)Q11、移动荷载分析控制选项 (4)Q12、移动荷载分析时如何得到同时发生反力情况 (4)Q13、公路QC移动荷载分析时的QC加载方法 (5)Q14、移动荷载分析时不能使用的其他功能 (6)Q1、钢束布置形状中坐标轴与适用桥型的关系A1．直线法：适用于所有类型构件的钢束布置；曲线法：仅适用于圆曲线梁上的钢束布置；单元法：仅适用于直梁、斜梁上的钢束布置。
严禁用于弯桥钢束布置中。
Q2、如何进行体外预应力模拟？A2．体外预应力有两种，一种是体外预应力钢筋，一种是体外预应力拉索。
前者用钢束预应力荷载模拟，钢束特性值选择体外；后者通过建立拉索的桁架单元来模拟拉索，并对拉索施加初拉力荷载模拟体外荷载。
用体外预应力钢筋模拟时，体外放大弯矩在线帮助说的很清楚：输入计算抗弯承载力时所需的体外束的有效预应力的增加量。
所输入的预应力增加量将用于预应力混凝土结构的设计中。
这项内容仅在PSC设计的抗弯承载力计算时作为预应力提供的抗弯承载力的一部分存在。
可以不予输入。
体外类型荷载工况是专门针对成桥阶段桁架单元施加初拉力而言的，在成桥阶段，默认桁架单元的初拉力荷载的加载方式为体内力，如果要按体外力形式加载，可以通过设置体外荷载类型来实现。
该功能对其他单元、其他荷载分析不起作用。
在施工阶段，桁架单元初拉力的加载方式是体内还是体外，可以在施工阶段分析控制选项中指定。
MIDAS常见问题本文来自:中国范文网【/】详细出处参考：/post/216.html 相关文章在网站其他栏目里面。
Part I. 部分使用说明1.定义移动荷载的步骤●在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
●对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
●布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
●定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
●定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如:用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
●定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2.关于移动荷载中车道和车道面的定义●当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
MIDAS软件常见提问与解答Part I. 部分使用说明1.定义移动荷载的步骤●在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
●对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
●布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
●定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
●定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如:用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
●定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2.关于移动荷载中车道和车道面的定义●当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
MIDASCivil 使用中的一些常见问题定义移动荷载的步骤a.在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
b.对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
c.布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
d.定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
e.定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
f. 定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2.关于移动荷载中车道和车道面的定义A.当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
北京迈达斯技术有限公司
客服电话：010 - 5165 8787-500移动荷载参数含义知识点2011.08_3期一、计算冲击系数：
1、按老规范计算：
（1） 按定义车道时输入的跨度，则程序调取的是定义车道“跨度”数据，而跨度起始点不起作用；
（2） 按影响线加载长度，则程序自动依据定义车道的跨度起始点，按影响线长度，自动计算“计算跨径”，而跨度数据不起作用；
2、按新规范计算：
则定义车道时“跨度”与“跨度起始点”均不起作用，程序按有限元计算基频，自动计算冲击系数。
二、新规范计算车道荷载集中力：
按《公路桥梁设计规范答疑汇编》的说法，对于多跨的连续梁，为了方便电算，可采用最大跨径计算集中荷载的大小，偏安全设计。
因此在midas中，定义车道时，跨度只要输入多跨中的最大计算跨径，跨度起始不需要定义。
车道定义的时候，就可以直接输入跨度（建议改成最大计算跨径），直接拖拉即可生成车道。
三、新规范计算汽车荷载的纵向折减：
《规范》规定，对于计算跨径大于150m的桥梁结构，需要考虑纵向折减系数，在midas 中，程序根据“桥梁跨度”的数值大小，自动考虑纵向折减，不需要单独在比例系数进行
定义纵向折减系数。
MIDAS中移动荷载车道的定义——我的理解MIDAS中关于移动荷载车道的定义很多人都不是很清楚原理，MIDAS自己也讲的不是很清楚，事实上很多累死软件对横向荷载的分布处理也不是很完善，下面我就我个人理解，参考其他前辈的理解，说说我的看法，希望大家积极跟帖，多多讨论，把这个问题搞清楚。
定义一般车道时，应该就是选择距离设计车道中心线最近的一根纵梁作为车道单元，然后定义偏心来按规范规定的等效车道荷载加载。
偏心距离是车道中心距离就近梁单元中心的距离。
结构尺寸确定后，车道中心和每个纵梁的中心（如果是单梁那就是结构的中心）都是已知的，这时就很容易确定车道的偏心距离了。
横向联系梁车道定义时和一般车道定义方法是一样的，要选择就近的一根纵梁作为车道单元，定义偏心、定义跨度、定义车道分配单元，唯一不同的就是横向联系梁要选择横向联系梁结构组而已。
MIDAS官方的说法是：
车道单元是定义车道位置的参考单元，civil中目前横向车道位置需由用户定义。
车道偏心量为车辆中心线距参考单元距离。
我理解的具体加载情况是：
一根单梁，车道中心布置，如果定义车道时不考虑车辆宽度，则荷载加载在梁单元中心线上；而如果定义车道时考虑车辆宽度（貌似2006版才有了这个功能）
1.8m，则荷载为偏心梁单元荷载，分别加载在梁单元中心两侧
0.9m的位置上，因此换算成梁单元荷载就是集中载和换算扭矩。
对于单梁分析，是否考虑车辆宽度对结构没有影响，但如果是梁格模型，是否考虑车辆宽度对结果的影响还是很大的。
规范规定的等效车道荷载是没有考虑车辆宽度的（但是，我在邵旭东的《桥梁工程》中看到了一句大实话：
车道荷载的单向布载宽度为
3.0m，这个才更接近实际情况）。
具体的，根据规范进行双车道中载和偏载加载时，一个是把车道荷载分别加载在两个车道设计中心线上，一个就是以最小间距3m来在一侧布置2个车道加载。
如具体偏载情况:
第一个车道中心位置:
人行道边缘+
0.5+
0.9第二个车道中心位置:
人行道边缘+
0.5+
0.9+
3.1，用梁中心线计算出偏心距离输入即可。
