15、MIDAS/Civil软件的使用方法—梁单元荷载的定义
15.1.1梁单元菜单
15.1.2我们把二期荷载作为梁单元来定义
15.1.3定义二期荷载
15.1.4定义二期荷载组
分别对集中荷载、均布荷载、梯形荷载进行施加。
15.1.5集中荷载
选中一个单元
相对值就是相对于单元始点处作用位置，到始点的距离占整个单元长度的多少，始点处相对值是零，终点处相对值是一。
绝对值是直接输入这个作用位置处的坐标就可以了。
本例：在单元始点处相对坐标0，作用力-1千牛；
在距始点0.5倍处相对坐标0.5米，作用力-5千牛；
在终点处相对坐标1倍处相对坐标1.0米，作用力0千牛；
15.1.6填入选中单元集中载荷数据
15.1.7显示集中载荷作用图
15.1.8均布荷载的施加选中一个或几个单元
15.1.9填入选中单元均布载荷数据
15.1.10显示均布载荷作用图
15.1.11梯形荷载的施加选中一个或几个单元
15.1.12填入选中单元梯形载荷数据
15.1.13显示梯形载荷作用图。
midas Civil 技术资料----移动荷载设置流程目录midas Civil 技术资料1 ----移动荷载设置流程1 一、定义车道线（车道面）2 二、定义车辆荷载5 三、定义移动荷载工况7 四、移动荷载分析控制9 五、运行并查看分析结果12 参考文献14北京迈达斯技术有限公司 桥梁部 2013/05/17本章主要结合中国规范JTG D60-2004[1]进行纵向（顺桥向）移动荷载分析介绍，移动荷载分析主要是计算移动荷载（车道、车辆或人群荷载）在指定路径上（车道线、车道面）移动时产生的各种效应（反力、内力、位移、应力）的包络结果，具体分析过程如下：（1）定义车道线/面；（2）定义车辆荷载--车道荷载、车辆荷载、人群荷载等活荷载；（3）定义移动荷载工况；（4）定义移动荷载分析控制；（5）运行分析并查看结果。
一、定义车道线（车道面）荷载>移动荷载>移动荷载规范-china，定义车道线或车道面，确定移动荷载路径，程序提供车道单元和横向联系梁两种方法，其中，车道单元法是将作用在车道中心线上的荷载换算到车道单元上（换算为集中力和扭矩），单梁模型中常用；而横向联系梁法是将移图1-1车道单元法及横向联系梁法示意图动荷载作用在横梁上，然后由横梁按比例传递到临近的纵梁单元上，梁格模型中常用，此时需要将横梁定义成为一个结构组，传力示意如图1-1所示。
随后即可进行车道线定义，首先是“斜交角”设置，对于斜桥梁格模型可以输入起点和终点的斜交角度，此设置需跟横向联系梁法配合使用，车道单元法不需要设置此项。
“车辆移动方向”，对于直桥，选择三者无差别；如果是斜桥，则车辆移动方向不同，分析结果也不同，故要选择“往返”。
图1-2车道单元法及横梁联系梁法定义图示 “偏心距离”的输入，蓝色虚线为车道中心线的位置，Start-End 为车道单元，以顺桥向为基准，当车道中心线在车道单元的左侧时，偏心距离a 为负值，右侧为正值。
Part I.部分使用说明1. 定义移动荷载的步骤l 在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
l 对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
l 布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
l 定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
l 定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
l 定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2. 关于移动荷载中车道和车道面的定义l 当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。
MIDAS软件常见提问与解答Part I. 部分使用说明1.定义移动荷载的步骤●在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。
●对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。
定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。
集中荷载输入0。
●布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。
●定义车辆组。
该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。
●定义移动荷载工况。
例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。
在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。
例如:用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。
在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。
布置车辆选择车道时，不能包含前面定义的人群的步行道。
●定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。
2.关于移动荷载中车道和车道面的定义●当使用板单元建立模型时a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。
b. 只能使用车道面定义车的行走路线。
对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
c. 对于城市桥梁的车道荷载及人群荷载，在程序内部，自动将输入的荷载除以在”车道面”中定义的车道宽后，按面荷载加载在车道上。

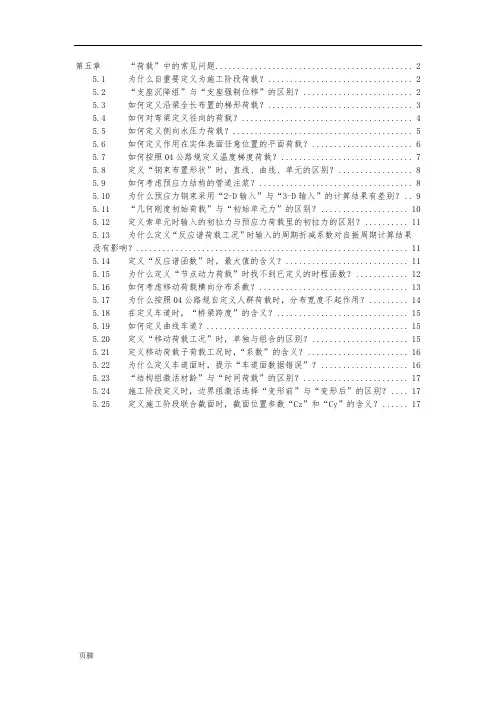

第五章“荷载”中的常见问题 (2)5.1 为什么自重要定义为施工阶段荷载？ (2)5.2 “支座沉降组”与“支座强制位移”的区别？ (2)5.3 如何定义沿梁全长布置的梯形荷载？ (3)5.4 如何对弯梁定义径向的荷载？ (4)5.5 如何定义侧向水压力荷载？ (5)5.6 如何定义作用在实体表面任意位置的平面荷载？ (6)5.7 如何按照04公路规定义温度梯度荷载？ (7)5.8 定义“钢束布置形状”时，直线、曲线、单元的区别？ (8)5.9 如何考虑预应力结构的管道注浆？ (8)5.10 为什么预应力钢束采用“2-D输入”与“3-D输入”的计算结果有差别？.. 95.11 “几何刚度初始荷载”与“初始单元力”的区别？ (10)5.12 定义索单元时输入的初拉力与预应力荷载里的初拉力的区别？ (11)5.13 为什么定义“反应谱荷载工况”时输入的周期折减系数对自振周期计算结果没有影响？ (11)5.14 定义“反应谱函数”时，最大值的含义？ (11)5.15 为什么定义“节点动力荷载”时找不到已定义的时程函数？ (12)5.16 如何考虑移动荷载横向分布系数？ (13)5.17 为什么按照04公路规自定义人群荷载时，分布宽度不起作用？ (14)5.18 在定义车道时，“桥梁跨度”的含义？ (15)5.19 如何定义曲线车道？ (15)5.20 定义“移动荷载工况”时，单独与组合的区别？ (15)5.21 定义移动荷载子荷载工况时，“系数”的含义？ (16)5.22 为什么定义车道面时，提示“车道面数据错误”？ (16)5.23 “结构组激活材龄”与“时间荷载”的区别？ (17)5.24 施工阶段定义时，边界组激活选择“变形前”与“变形后”的区别？ (17)5.25 定义施工阶段联合截面时，截面位置参数“Cz”和“Cy”的含义？ (17)第五章“荷载”中的常见问题5.1为什么自重要定义为施工阶段荷载？具体问题一次落架桥梁，没有施工阶段划分，自重还需定义为施工阶段荷载吗？施工阶段荷载和其他荷载类型有什么区别？相关命令荷载〉静力荷载工况...问题解答如果不进行施工阶段分析，那么自重的荷载类型应选择“恒荷载”。

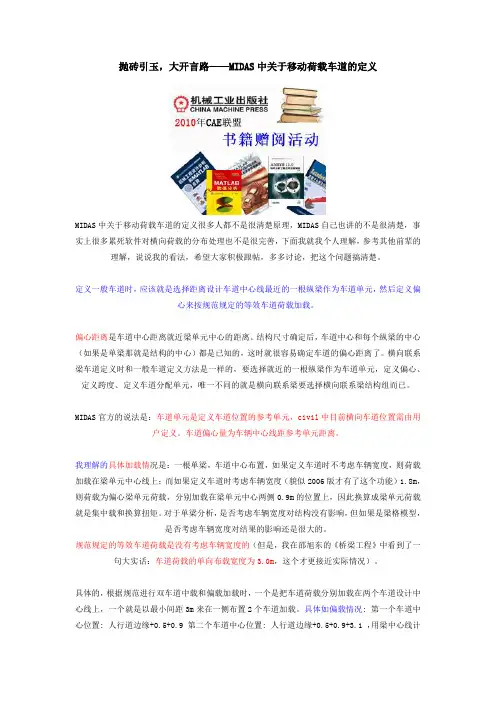

抛砖引玉，大开言路——MIDAS中关于移动荷载车道的定义MIDAS中关于移动荷载车道的定义很多人都不是很清楚原理，MIDAS自己也讲的不是很清楚，事实上很多累死软件对横向荷载的分布处理也不是很完善，下面我就我个人理解，参考其他前辈的理解，说说我的看法，希望大家积极跟帖，多多讨论，把这个问题搞清楚。
定义一般车道时，应该就是选择距离设计车道中心线最近的一根纵梁作为车道单元，然后定义偏心来按规范规定的等效车道荷载加载。
偏心距离是车道中心距离就近梁单元中心的距离。
结构尺寸确定后，车道中心和每个纵梁的中心（如果是单梁那就是结构的中心）都是已知的，这时就很容易确定车道的偏心距离了。
横向联系梁车道定义时和一般车道定义方法是一样的，要选择就近的一根纵梁作为车道单元，定义偏心、定义跨度、定义车道分配单元，唯一不同的就是横向联系梁要选择横向联系梁结构组而已。
MIDAS官方的说法是：车道单元是定义车道位置的参考单元，civil中目前横向车道位置需由用户定义。
车道偏心量为车辆中心线距参考单元距离。
我理解的具体加载情况是：一根单梁，车道中心布置，如果定义车道时不考虑车辆宽度，则荷载加载在梁单元中心线上；而如果定义车道时考虑车辆宽度（貌似2006版才有了这个功能）1.8m，则荷载为偏心梁单元荷载，分别加载在梁单元中心两侧0.9m的位置上，因此换算成梁单元荷载就是集中载和换算扭矩。
对于单梁分析，是否考虑车辆宽度对结构没有影响，但如果是梁格模型，是否考虑车辆宽度对结果的影响还是很大的。
规范规定的等效车道荷载是没有考虑车辆宽度的（但是，我在邵旭东的《桥梁工程》中看到了一句大实话：车道荷载的单向布载宽度为3.0m，这个才更接近实际情况）。
具体的，根据规范进行双车道中载和偏载加载时，一个是把车道荷载分别加载在两个车道设计中心线上，一个就是以最小间距3m来在一侧布置2个车道加载。
具体如偏载情况: 第一个车道中心位置: 人行道边缘+0.5+0.9 第二个车道中心位置: 人行道边缘+0.5+0.9+3.1 ，用梁中心线计算出偏心距离输入即可。

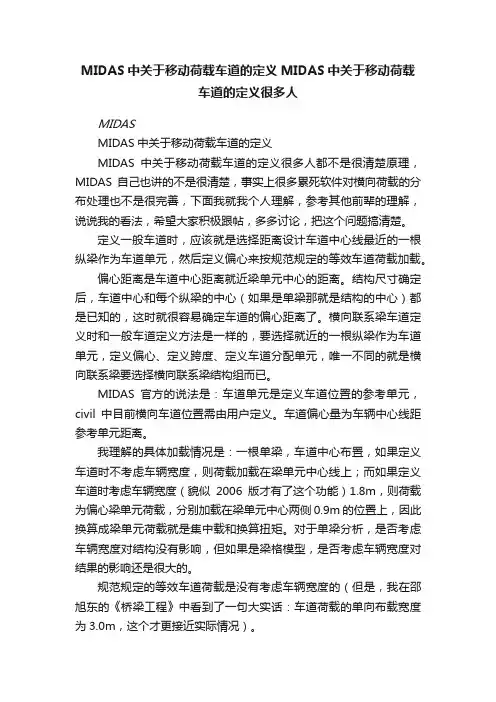

MIDAS中关于移动荷载车道的定义MIDAS中关于移动荷载车道的定义很多人MIDASMIDAS中关于移动荷载车道的定义MIDAS中关于移动荷载车道的定义很多人都不是很清楚原理，MIDAS自己也讲的不是很清楚，事实上很多累死软件对横向荷载的分布处理也不是很完善，下面我就我个人理解，参考其他前辈的理解，说说我的看法，希望大家积极跟帖，多多讨论，把这个问题搞清楚。
定义一般车道时，应该就是选择距离设计车道中心线最近的一根纵梁作为车道单元，然后定义偏心来按规范规定的等效车道荷载加载。
偏心距离是车道中心距离就近梁单元中心的距离。
结构尺寸确定后，车道中心和每个纵梁的中心（如果是单梁那就是结构的中心）都是已知的，这时就很容易确定车道的偏心距离了。
横向联系梁车道定义时和一般车道定义方法是一样的，要选择就近的一根纵梁作为车道单元，定义偏心、定义跨度、定义车道分配单元，唯一不同的就是横向联系梁要选择横向联系梁结构组而已。
MIDAS官方的说法是：车道单元是定义车道位置的参考单元，civil中目前横向车道位置需由用户定义。
车道偏心量为车辆中心线距参考单元距离。
我理解的具体加载情况是：一根单梁，车道中心布置，如果定义车道时不考虑车辆宽度，则荷载加载在梁单元中心线上；而如果定义车道时考虑车辆宽度（貌似2006版才有了这个功能）1.8m，则荷载为偏心梁单元荷载，分别加载在梁单元中心两侧0.9m的位置上，因此换算成梁单元荷载就是集中载和换算扭矩。
对于单梁分析，是否考虑车辆宽度对结构没有影响，但如果是梁格模型，是否考虑车辆宽度对结果的影响还是很大的。
规范规定的等效车道荷载是没有考虑车辆宽度的（但是，我在邵旭东的《桥梁工程》中看到了一句大实话：车道荷载的单向布载宽度为3.0m，这个才更接近实际情况）。
具体的，根据规范进行双车道中载和偏载加载时，一个是把车道荷载分别加载在两个车道设计中心线上，一个就是以最小间距3m来在一侧布置2个车道加载。
Midas 移动荷载研究1、Midas 中计算支座反力时，是按剪力处理的，即：=1.2() 1.21*()k k P P μ⨯⨯+实际剪力效应系数（车道横向折减系数，以单车道为例）（）(冲击系数)车道荷载集中力验算要求支座反力不计1.2倍剪力放大系数，所以需要自己定义相应的车道荷载。
Midas 计算支座反力时，采用程序自带的公路一级、二级车道荷载时，对于集中力P k 会按剪力放大效应多乘一个1.2的系数，最终支座反力结果=车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)。
采用自定义车道荷载时，选用新公路车道荷载类型，程序也会将自定义的集中力P k 按剪力放大效应多乘一个1.2的系数,最终支座反力结果=车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)。
但是，按照城市桥梁车道荷载类型（CJJ177-98）自定义车辆时，计算支座反力，程序则不会将集中力P k 乘以1.25（规范中规定的剪力效应放大系数），最终支座反力结果=车道横向布载系数×(车道荷载集中力+车道荷载均布力×梁长/2)。
2、Midas 中定义车道时，“桥梁跨度”的输入影响车道荷载的集中载P k 和冲击系数的计算。
（注意不能输入桥梁全长）3、Midas中定义移动荷载工况时，“系数”是车道荷载的增减系数，老工程师常用取1.3来代替冲击系数，若已经定义冲击系数则此项保持为1。
支座反力结果=“系数”×车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)4、以支反力为例，看Midas如何考虑冲击系数。
支座反力结果=（1+μ）（冲击系数）×车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)算例：采用Midas建立L=10m简支梁，截面为5m*1m的矩形截面，单车道加载，材料为C40砼，容重为25kN/m3。
