高考物理实验读数练习专题(4)——电流表,电压表电阻箱天平秒表刻度尺

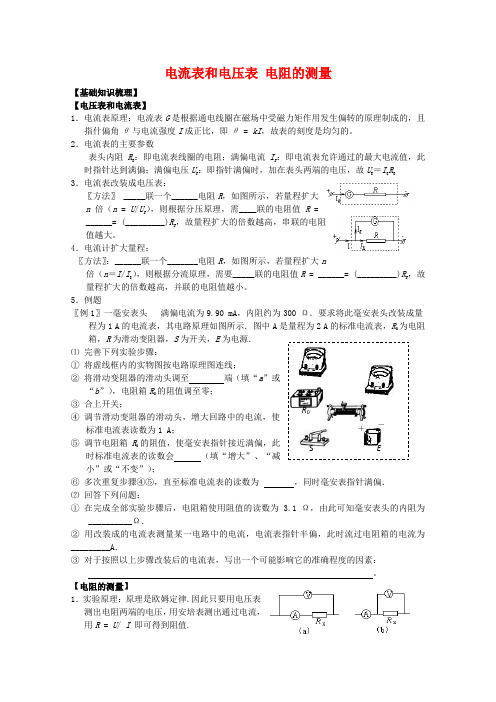

电流表和电压表 电阻的测量【基础知识梳理】【电压表和电流表】1．电流表原理：电流表G 是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I 成正比，即θ = kI ，故表的刻度是均匀的。

2．电流表的主要参数表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g3．电流表改装成电压表：〖方法〗 _____联一个______电阻R ，如图所示，若量程扩大n 倍（n = U /U g ），则根据分压原理，需____联的电阻值R =______= (_________)R g ，故量程扩大的倍数越高，串联的电阻值越大。

4．电流计扩大量程：〖方法〗：______联一个_______电阻R ，如图所示，若量程扩大n倍（n ＝I /I g ），则根据分流原理，需要_____联的电阻值R = ______= (_________)R g ，故量程扩大的倍数越高，并联的电阻值越小。

5．例题〖例1〗一毫安表头 满偏电流为9.90 mA ，内阻约为300 Ω．要求将此毫安表头改装成量程为1 A 的电流表，其电路原理如图所示．图中A 是量程为2 A 的标准电流表，R 0为电阻箱，R 为滑动变阻器，S 为开关，E 为电源．⑴ 完善下列实验步骤： ① 将虚线框内的实物图按电路原理图连线；② 将滑动变阻器的滑动头调至 端（填“a ”或“b ”），电阻箱R 0的阻值调至零；③ 合上开关； ④ 调节滑动变阻器的滑动头，增大回路中的电流，使标准电流表读数为1 A ；⑤ 调节电阻箱R 0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会 （填“增大”、“减小”或“不变”）；⑥ 多次重复步骤④⑤，直至标准电流表的读数为 ，同时毫安表指针满偏． ⑵ 回答下列问题：① 在完成全部实验步骤后，电阻箱使用阻值的读数为 3.1 Ω，由此可知毫安表头的内阻为__________Ω．② 用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为_________A ．③ 对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素： 。

520 25 15高考物理实验 读数练习专题——螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线．．．．．．．．．．与可动刻度．．．．对齐的位置的读数×0.01mm [经验之谈]：（1）看半刻度是否露出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。

如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

右图中的读数应该是6.702mm 。

测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确）例1、 读出下列螺旋测微器测量的读数。

⑴ ⑵答案：⑴0.642mm ⑵10.294mm读数举例10 150 5 1025 30读数练习练习1、ab c dmm mm mm mme f g h imm mm mm mm mm练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用游标卡尺可以测量某些工件的外径。

在测量时，示数如图乙所示，则读数分别为_______ mm练习2、 读数 9.270 mm读数 5.804 mm读数 7.500 mm 图乙0 10 20 0 1 2 3 4 5主尺游标尺0 510 20 25 15、练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．高考试题回顾（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。

由图可读出l = cm , d = mm（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。

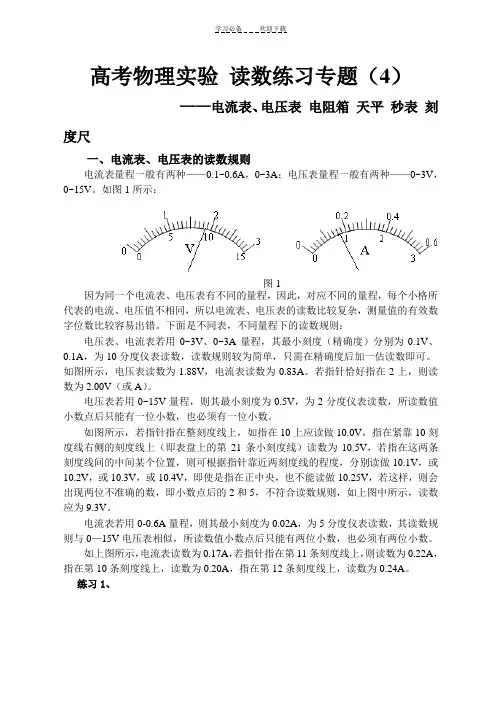

高考物理实验读数练习专题（4）——电流表、电压表电阻箱天平秒表刻度尺一、电流表、电压表的读数规则电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。

如图1所示：图1因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。

下面是不同表，不同量程下的读数规则：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

如图所示，电压表读数为1.88V，电流表读数为0.83A。

若指针恰好指在2上，则读数为2.00V（或A）。

电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。

如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。

电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。

如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。

练习1、图1 图2U = 2.62 V I = 0.52 A练习2、读出下列电表的测量值．⑴ ⑵ 接0~3V 量程时读数为_______V ． 接0~3A 量程时读数为_______A ．接0~15V 量程时读数为______V ． 接0~0.6A 量程时读数 A ．答案： 2.16V 10.5V 0.79A 0.16A练习3、（1）读出下列电表的测量值。

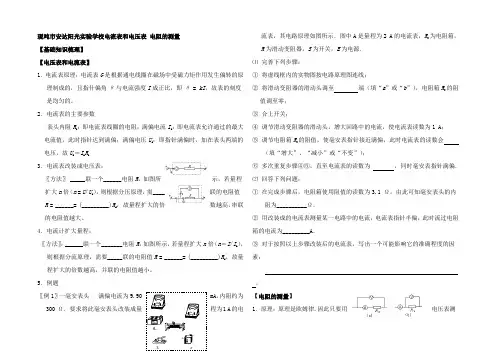

现吨市安达阳光实验学校电流表和电压表电阻的测量【基础知识梳理】【电压表和电流表】1．电流表原理：电流表G是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I成正比，即θ= kI，故表的刻度是均匀的。

2．电流表的主要参数表头内阻R g：即电流表线圈的电阻；满偏电流I g：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U g：即指针满偏时，加在表头两端的电压，故U g＝I g R g3．电流表改装成电压表：〖方法〗 _____联一个______电阻R，如图所示，若量程扩大n倍（n= U/U g），则根据分压原理，需____联的电阻值R= ______= (_________)R g，故量程扩大的倍数越高，串联的电阻值越大。

4．电流计扩大量程：〖方法〗：______联一个_______电阻R，如图所示，若量程扩大n倍（n＝I/I g），则根据分流原理，需要_____联的电阻值R= ______= (_________)R g，故量程扩大的倍数越高，并联的电阻值越小。

5．例题〖例1〗一毫安表头满偏电流为9.90 mA，内阻约为300 Ω．要求将此毫安表头改装成量程为1 A的电流表，其电路原理如图所示．图中A是量程为2 A的电流表，R0为电阻箱，R为滑动变阻器，S为开关，E为电源．⑴完善下列步骤：①将虚线框内的实物图按电路原理图连线；②将滑动变阻器的滑动头调至端（填“a”或“b”），电阻箱R0的阻值调至零；③合上开关；④调节滑动变阻器的滑动头，增大回路中的电流，使电流表读数为1 A；⑤调节电阻箱R0的阻值，使毫安表指针接近满偏，此时电流表的读数会（填“增大”、“减小”或“不变”）；⑥多次重复步骤④⑤，直至电流表的读数为，同时毫安表指针满偏．⑵回答下列问题：①在完成步骤后，电阻箱使用阻值的读数为3.1 Ω，由此可知毫安表头的内阻为__________Ω．②用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为_________A．③对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素：。

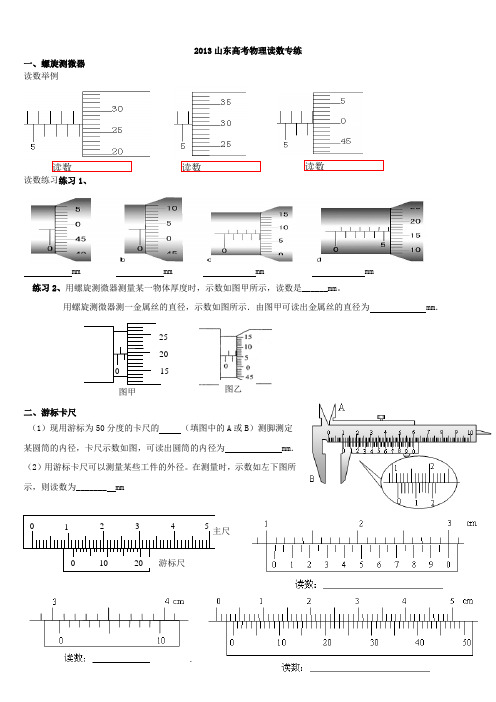

2013山东高考物理读数专练一、螺旋测微器读数举例读数练习练习1、mm mm mm mm练习2、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用螺旋测微器测一金属丝的直径，示数如图所示．由图甲可读出金属丝的直径为 mm ．二、游标卡尺（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚测定某圆筒的内径，卡尺示数如图，可读出圆筒的内径为 mm ．（2）用游标卡尺可以测量某些工件的外径。

在测量时，示数如左下图所示，则读数为_______ mm读数读数 读数 图乙三、多用电表【例】（2008年宁夏理综）图1为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为Ω。

（2）如果是用直流10 mA档测量电流，则读数为 mA。

（3）如果是用直流5 V档测量电压，则读数为 V。

练习1、某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。

如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。

改变挡位调整倍率后，要特别注意重新____________________。

练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。

如果选择开关指在“ｖ—2.5”位置时，测量结果为；如果选择开关指在“ｍＡ—10”位置时，测量结果为；如果选择开关指在“Ω×100”位置时，测量结果为。

练习3、（08上海长宁区一模）如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所运用的原理是___________________________________．练习4、（（08上海浦东新区一模）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

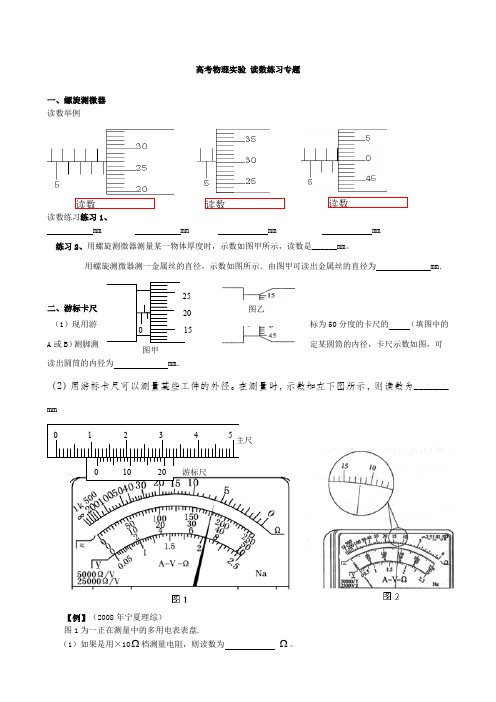

高考物理实验 读数练习专题一、螺旋测微器读数举例读数练习练习1、 mm mm mm mm练习2、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用螺旋测微器测一金属丝的直径，示数如图所示．由图甲可读出金属丝的直径为 mm ．二、游标卡尺（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚测定某圆筒的内径，卡尺示数如图，可读出圆筒的内径为 mm ．（2）用游标卡尺可以测量某些工件的外径。

在测量时，示数如左下图所示，则读数为_______ mm【例】（2008年宁夏理综）图1为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为 Ω。

读数读数 读数 图乙图1 图2 （2）如果是用直流10 mA 档测量电流，则读数为 mA 。

（3）如果是用直流5 V 档测量电压，则读数为 V 。

练习1、某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。

如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。

改变挡位调整倍率后，要特别注意重新____________________。

练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。

如果选择开关指在“ｖ—2.5”位置时，测量结果为 ；如果选择开关指在“ｍＡ—10”位置时，测量结果为 ；如果选择开关指在“Ω×100”位置时，测量结果为 。

练习3、（08上海长宁区一模）如图所示是学生实验用的多用表刻度盘，当选用量程为25V 的电压档测量电压时，表针指于图示位置，则所测电压为_____V ；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所运用的原理是___________________________________．练习4、（（08上海浦东新区一模）如图是多用表的刻度盘，当选用量程为50mA 的电流档测量电流时，表针指于图示位置，则所测电流为_____m Ａ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

高中物理实验读数(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--52025 15高考物理实验 读数练习专题——螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线．．．．．．．．．．与可动刻度．．．．对齐的位置的读数× [经验之谈]：（1）看半刻度是否露出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。

如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

右图中的读数应该是。

测量值=＋×＝（～均正确）例1、 读出下列螺旋测微器测量的读数。

⑴ ⑵答案：⑴ ⑵读数举例10 150 5 1025 30读数练习练习1、a b c dmm mm mm mme f g h imm mm mm mm mm练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用游标卡尺可以测量某些工件的外径。

在测量时，示数如图乙所示，则读数分别为_______ mm读数 mm 读数 mm读数 mm0 10 200 1 2 3 4 5 主尺游标尺510 20 2515练习2、、练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm高考试题回顾（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。

由图可读出l = cm , d = mm1520510 03035 40 示数 ______ cm15 20510455 示数 ______ mmA（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。

2020 届二轮高考物理实验：读数练习专题——电流表、电压表、电阻箱、多用电表、刻度尺一、电流表、电压表的读数规则1、量程为 3 V 和 3 A 的电压表和电流表，其最小分度为0.1 V 和 0.1 A,读数要估读到最小分度的十分之一。

所以最后读数假如以V (A) 为单位，小数点后边有两位，尾数可能为0、 1、 2、3，如下图，电压表读数为 1.88V ，电流表读数为0.83A 。

若指针恰巧指在 2 上，则读数为 2.00V （或 A）。

2、量程为 15 V 的电压表，其最小分度为0.5 V,读数要估读到最小分度的五分之一。

所以最后读数假如以V 为单位，小数点后边只有一位，尾数可能为0、 1、2、3，如下图，若指针指在整刻度线上，如指在10 上应读做10.0V ，指在紧靠10 刻度线右边的刻度线上（即表盘上的第21 条小刻度线）读数为 10.5V ，若指在这两条刻度线间的中间某个地点，则可依据指针凑近两刻度线的程度，分别读做10.1V ，或 10.2V ，或 10.3V ，或 10.4V ，即便是指在正中央，也不可以读做10.25V ，若这样，则会出现两位不正确的数，即小数点后的 2 和 5，不切合读数规则，如上图中所示，读数应为9.3V 。

3、量程为0.6 A的电流表，其最小分度为0.02 A,读数要估读到最小分度的二分之一。

因此最后读数假如以 A 为单位，小数点后边有两位，尾数可能为0、 1、 2、3，若指针指在第11 条刻度线上，则读数为0.22A ，指在第10 条刻度线上，读数为 0.20A ，指在第10 条刻度线和第11 条刻度线中间，则读数为0.21A ，若指在这两条刻度线间的中间某个地点，则可依据指针凑近两刻度线的程度进行读数，如上图所示，电流表读数为0.17A 。

【练习】1.读出以下电表的丈量值接 0～3V 量程时读数为V。

接0～3A量程时读数为A。

接 0～15V 量程时读数为V。

高考物理实验 读数练习专题（1）——游标卡尺1、结构可以方便地测量外径、内径、深度。

2.读数方法第一步: 看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表） 第二步: 读出游标尺和主尺对齐的刻度数（n ）；第三步: 读出对齐处主尺读数（Xmm ）和游标尺读数(n ×0.9或0.95或0.98mm)。

第四步: 按读数公式读出测量值。

读数公式: 测量值（L ）=主尺读数（X ）－游标尺读数（n ×0.9或0.95或0.98mm ）例1、一种游标卡尺, 它的游标尺上有50个小的等分刻度, 总长度为49 mm 。

用它测量某物体长度, 卡尺示数如图所示, 则该物体的长度是________ cm 。

[读数经验之谈]（1）看清游标的精确度；（2）游标卡尺都是根据刻线对齐来读数的, 所以都不再往下一位估读。

（3）读数举例由于画图存在误差的原因, 所以对齐的线段以作标记的为准。

卡尺分类 主尺最小刻度（mm ）游标刻度总长(mm)精确度(mm)10分度 1 9 0．1 20分度 1 19 0. 0550分度1490. 02读数练习【练习1】读出下列游标卡尺测量的读数；⑴ ⑵⑶【练习2】有一游标卡尺, 主尺的最小分度是1mm, 游标上有20个小的等分刻度。

用它测量一小球的直径, 如图所示的读数是 mm 。

游标卡尺读数练习10分度（0.1mm ）1读数: ＿＿＿＿＿＿＿＿1读数：＿＿＿＿＿＿＿＿2读数: ＿＿＿＿＿＿＿＿ 2读数：＿＿＿＿＿＿＿＿3读数: ＿＿＿＿＿＿＿3读数：＿＿＿＿＿＿＿4读数: ＿＿＿＿＿＿＿＿ 4读数：＿＿＿＿＿＿＿＿5读数: ＿＿＿＿＿＿＿＿＿6读数: ＿＿＿＿＿＿＿＿34 cm0 101011 cm0 101 cm10910 cm0 1034 cm 0 109 10 cm0 103 4 cm0 5 106780 10 20cm0123456cm14读数: ＿＿＿＿＿＿＿＿＿＿＿＿＿ 14读数：＿＿＿＿＿＿＿＿＿＿＿＿＿50分度（0.02mm ）15读数: ＿＿＿＿＿＿＿＿＿＿＿＿＿ 15读数：＿＿＿＿＿＿＿＿＿＿＿＿＿高考物理实验 读数练习专题（2）——螺旋测微器读数公式:测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm [经验之谈]:（1）看半刻度是否漏出, 固定刻度上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。

2020届二轮高考物理实验：读数练习专题——电流表、电压表、电阻箱、多用电表、刻度尺一、电流表、电压表的读数规则1、量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一。

因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3…，如图所示，电压表读数为1.88V，电流表读数为0.83A。

若指针恰好指在2上，则读数为2.00V（或A）。

2、量程为15 V的电压表，其最小分度为 0.5 V, 读数要估读到最小分度的五分之一。

因此最后读数如果以V为单位，小数点后面只有一位，尾数可能为0、1、2、3… ，如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。

3、量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的二分之一。

因此最后读数如果以A为单位，小数点后面有两位，尾数可能为0、1、2、3…，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第10条刻度线和第11条刻度线中间，则读数为0.21A，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度进行读数，如上图所示，电流表读数为0.17A。

【练习】1.读出下列电表的测量值接0～3V量程时读数为 V。

接0～3A量程时读数为 A。

接0～15V量程时读数为 V。

接0～0.6A量程时读数 A。

2.读出下列电表的测量值接0～3A量程时读数为 A。

接0～3V量程时读数为 V。
