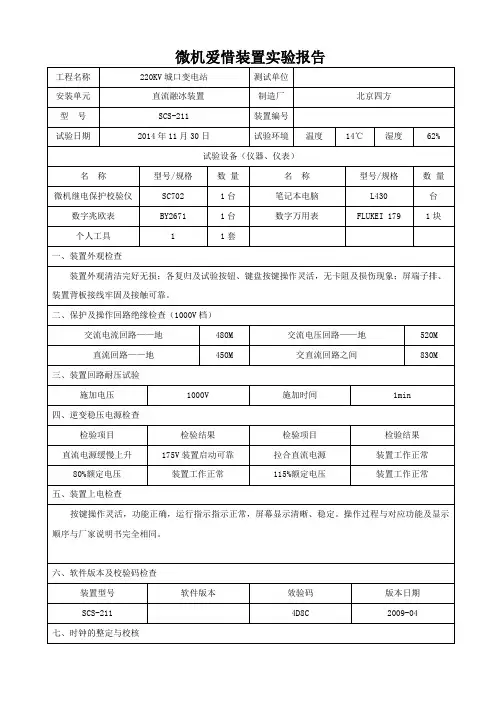

10kV线路保护屏实验报告

3#炉1#一次风机电动机保护装置试验记录1、RCS-9626CN电动机保护测控装置调试
1.1静态检验
1.2 定值检验
系统参数：I n2=1.93A；CT=75/5；零序CT 50/1A,两相CT
试验人员：
试验时间：2016年3月5日3#炉2#一次风机电动机保护装置试验记录
1、RCS-9626CN电动机保护测控装置调试
1.2 定值检验
系统参数：I n2=1.93A；CT=75/5；零序CT 50/1A,两相CT
试验人员：
试验时间：2016年3月5日3#炉1#送风机电动机保护装置试验记录
1、RCS-9626CN电动机保护测控装置调试
1.3静态检验
1.2 定值检验
系统参数：I n2=1.93A；CT=75/5；零序CT 50/1A,两相CT
试验人员：
试验时间：2016年3月5日3#炉2#送风机电动机保护装置试验记录
1、RCS-9626CN电动机保护测控装置调试
1.2 定值检验
系统参数：I n2=1.93A；CT=75/5；零序CT 50/1A,两相CT
试验人员：
试验时间：2016年3月5日3#炉1#引风机电动机保护装置试验记录
1、RCS-9626CN电动机保护测控装置调试
1.2 定值检验
系统参数：I n2=2.41A；CT=150/5；零序CT 50/1A,两相CT
试验人员：
试验时间：2016年3月5日3#炉2#引风机电动机保护装置试验记录
1、RCS-9626CN电动机保护测控装置调试
1.2 定值检验
系统参数：I n2=2.41A；CT=150/5；零序CT 50/1A,两相CT
试验人员：
试验时间：2016年3月5日。

10kV2＃电源进线柜保护试验报告试验人员: 保越高试验负责人：保越高试验日期: 2015- 06-19 型号: BJ-100 生产厂家：云南航宇输配电设备有限公司试验装置:博电保护试验仪（PW31A）一、装置外部检查二、保护屏压板检查三、回路绝缘检查（用1000V兆欧表）绝缘电阻检测（用1000V兆欧表）五、开入、开出检查：正确六、微机保护拉合直流试验线路开关及微机投入运行，拉合盘上交流220V电源，微机保护应无误动及异常行为。

检查结果：正确七、数据采集系统检查（1)、电压线性度及零漂检查：八、定值检查（1）过流保护定值:I1:8 A T1：0S I2:4。

5A T2：0.2S I3：3。

5A T3：0。

5S Ijs：4.5A Tjs：0。

1S(2) 零序过流保护(3)过电压保护定值：110V T：1。

0S外加110V电压延时1.01秒可靠动作.(4)欠电压保护定值：60V T:1.0S外加100V电压，电压降至60V延时0.99秒可靠动作。

（5）重合闸时间测试（定值：2S）重合闸检无压、检同期不检,线路可靠重合。

测试结果： 2S九、断路器传动试验十、断路器防跳回路检查十一、本装置检验结果及意见:合格。

10kV2＃馈线柜保护试验报告试验人员：保越高试验负责人：保越高试验日期： 2015- 06-19 型号： BJ—100 生产厂家：云南航宇输配电设备有限公司试验装置：博电保护试验仪（PW31A）一、装置外部检查二、保护屏压板检查三、回路绝缘检查（用1000V兆欧表）绝缘电阻检测(用1000V兆欧表)五、开入、开出检查：正确六、微机保护拉合直流试验线路开关及微机投入运行，拉合盘上交流220V电源,微机保护应无误动及异常行为。

检查结果：正确七、数据采集系统检查(1）、电压线性度及零漂检查：八、定值检查（1)过流保护定值：I1：7.5 A T1：0S I2:4.0A T2:0。

2S I3:3.5A T3:0.5S Ijs：4.0ATjs:0.1S（2) 零序过流保护（3)过电压保护定值：110V T：1.0S外加110V电压延时1。

10kV 备用705 开关二次设备投运前试验报告绝缘测量
. 装置信息
三. 外观检查外观及接线检查：正确。

四. 开入试验
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
五. 开出传动检查：
六.保护装置零漂检查
七. 交流电流、电压通道测试
1.交流电压通道平衡度及线性度检查(U An=U Bn=U Cn=57.7V ，U Xn =100V)
2.交流电流通道平衡度及线性度检查
(In=1.0A)
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
3.交流电流、电压通道测试结果
1）.交流电流通道测试结果: 合格。

2） .交流电压通道测试结果: 合格。

八. 控制字检查
九. 定值传动试验
Izd ＝4.0A，T＝0S）
1.电流速断保护（整定值：
过流Ⅰ段保护（整定值：Izd ＝1.3A，T＝0.5S）
过流Ⅱ段保护保护（整定值：＝，＝）
4. 过负荷保护（整定值：I ＝1.0A，T＝9.0S）
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
用户名称： 110kV 裕丰站 十 . 核对压板 1.外部硬压板检查
2.内部软压板检查
十一 . 整组试验
给装置加入 额定直流电压。

十二. 遥信试验
十三. 遥测试验
十五.CT 回路检查
1.10kV 开关CT 回路检查
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
六．小电流接地选线试验
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森。

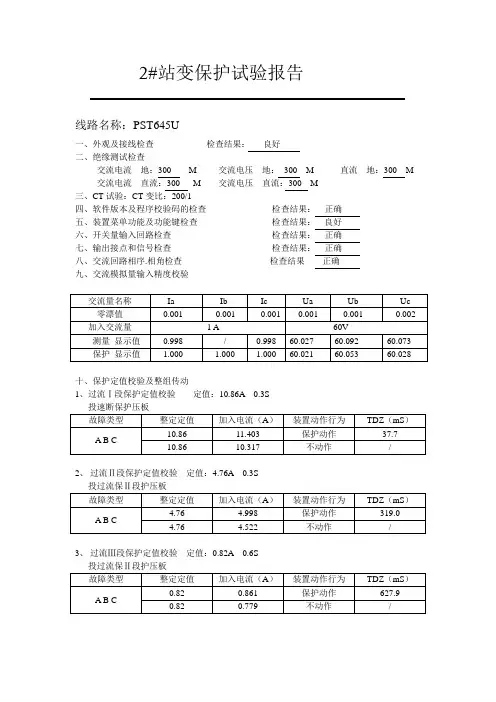

2#站变保护试验报告线路名称：PST645U一、外观及接线检查检查结果：良好二、绝缘测试检查交流电流---地：300 M 交流电压---地：300 M 直流---地：300 M 交流电流---直流：300 M 交流电压---直流：300 M三、CT试验：CT变比：200/1四、软件版本及程序校验码的检查检查结果：正确五、装置菜单功能及功能键检查检查结果：良好六、开关量输入回路检查检查结果：正确七、输出接点和信号检查检查结果：正确八、交流回路相序.相角检查检查结果正确九、交流模拟量输入精度校验十、保护定值校验及整组传动1、过流Ⅰ段保护定值校验定值：10.86A 0.3S投速断保护压板2、过流Ⅱ段保护定值校验定值：4.76A 0.3S3、过流Ⅲ段保护定值校验定值：0.82A 0.6S4、过负荷保护定值校验定值：0.71A 9S5、加速段保护定值校验：定值：3.57A 0.1S十一、带断路器操作及传动试验1．控制开关把手手动分. 合良好。

2．模拟ABC相短路故障，通入速断保护电流值，保护正确动作.跳闸.良好；故障信息. 音响均表示正确。

3．模拟ABC相短路故障，通入过流保护电流值，保护正确动作.跳闸.良好；故障信息. 音响均表示正确。

4．模拟ABC相过负荷故障，通入过负荷电流值，故障信息. 音响均表示正确。

5．模拟低加速段保护故障，通入加速段保护电流值，保护正确动作.跳闸.良好；故障信息. 音响均表示正确。

6．开关防跳功能良好。

7．‘控制回路断线’故障信息音响表示正确。

8．‘电压回路断线’故障信息音响表示正确。

9．‘装置异常’故障信息音响表示正确。

10．模拟各种输入信号通.断保护装置及后台表示正确。

试验人：2#站变保护试验报告线路名称：PST645U一、外观及接线检查检查结果：良好二、绝缘测试检查交流电流---地：300 M 交流电压---地：300 M 直流---地：300 M 交流电流---直流：300 M 交流电压---直流：300 M三、CT试验：CT变比：200/1四、软件版本及程序校验码的检查检查结果：正确五、装置菜单功能及功能键检查检查结果：良好六、开关量输入回路检查检查结果：正确七、输出接点和信号检查检查结果：正确八、交流回路相序.相角检查检查结果正确九、交流模拟量输入精度校验十、保护定值校验及整组传动1、过流Ⅰ段保护定值校验定值：10.86A 0.3S4、过流Ⅱ段保护定值校验定值：4.76A 0.3S5、过流Ⅲ段保护定值校验定值：0.82A 0.6S投过流保Ⅱ段护压板4、过负荷保护定值校验定值：0.71A 9S5、加速段保护定值校验：定值：3.57A 0.1S十一、带断路器操作及传动试验11．控制开关把手手动分. 合良好。

实验二 6-10KV 线路过流保护实验一．实验目的1．掌握过流保护的电路原理，深入认识继电器保护自动装置的二次原理接线图和展开接线图。

2．进行实际接线操作，掌握过流保护的整定调试和动作试验方法。

二．预习与思考1．为什么要选定主要继电器的动作值，并且进行整定？2．过电流保护中哪一种继电器属于测量元件？三．原理说明电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回接线。

二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。

它是以两种不同的型式表示同一套继电保护电路。

1.原理接线图图12-1 6～10KV线路的过电流保护原理接线图原理接线图用来表示继电保护和自动装置的工作原理。

所有的电器都以整体的形式绘在一张图上，相互联系的流回路、电压电路和直流回路都综合在一起，为了表明这种回路对一次回路的作用，将一次回路的有关部分也画在原理接线图里，这样就能对这个回路有一个明确的整体概念。

图12-1表示6～10KV线路的过电流保护原理接线图，这也是最基本的继电保护电路。

图12-2 线路过电流保护展开图从图12-1中可以看出，整套保护装置由五只继电器组成，电流继电器KA2、KA1的线圈接于A、C两相电流互感器的二次线圈回路中，即两相两继电器式接线。

当发生三相短路或任意两相短路时，流过继电器的电流超过整定值，其常开触点闭合，接通了时间继电器KT 的线圈回路，直流电源电压加在时间继电器KT的线圈上，使其起动，经过一定时限后其延时触点闭合，接通信号继电器KS和保护出口中间继电器KM的线圈回路、二继电器同时起动，信号继电器KS触点闭合，发出6～10KV过流保护动作信号并自保持，中间继电器KM起动后把断路器的辅助触点和跳闸线圈YR二者串联接到直流电源中，跳闸线圈YR通电，跳闸电铁磁励磁，脱扣机构动作，使断路器跳闸，切断故障电路，断路器QF跳闸后，辅助触点分开，切断跳闸回路。

10kV备用705开关二次设备投运前试验报告绝缘测量
装置信息
二
三.外观检查
外观及接线检查：正确。

四
开入试验
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
五.开出传动检查:
六.保护装置零漂检查
七.交流电流、电压通道测试
交流电压通道平衡度及线性度检查,
交流电流通道平衡度及线性度检查
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
3.交流电流、电压通道测试结果
1）.交流电流通道测试结果：合格。

2）.交流电压通道测试结果：合格。

控制字检查
八
九.定值传动试验
1.电流速断保护（整定值：Izd = 4.0A, T = 0S）
I段保护（整定值：Izd = 1.3A , T = 0.5S）
2.过流
段保护保护（整定值：Izd = 1.3A , T = 0.5S）
过负荷保护（整定值：= , = ）
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
1.外部硬压板检查
用户名称：110k V裕丰站十.核对压板
内部软压板检查
十一.整组试验
给装置加入额定直流电压。

试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森
试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森 十二
遥信试验
十三.遥测试验
十五.CT 回路检查
开关回路检查
备注：1.保护、测量CT 回路在开关柜一点接地。

试验人员：赵丽春、魏顺和、陈石飘、梁向明、杨凯、盘良森。

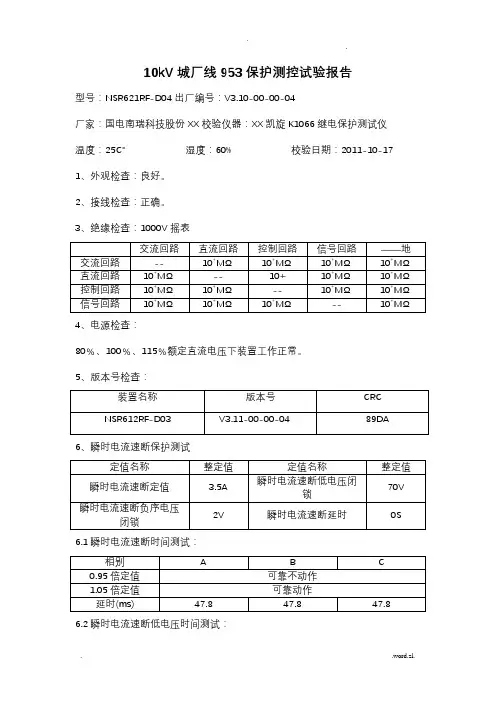

10kV城厂线953保护测控试验报告型号：NSR621RF-D04出厂编号：V3.10-00-00-04厂家：国电南瑞科技股份XX校验仪器：XX凯旋K1066继电保护测试仪温度：25℃湿度：60% 校验日期：2011-10-171、外观检查：良好。

2、接线检查：正确。

3、绝缘检查：1000V摇表4、电源检查：80﹪、100﹪、115﹪额定直流电压下装置工作正常。

5、版本号检查：6、瞬时电流速断保护测试6.1瞬时电流速断时间测试：6.2瞬时电流速断低电压时间测试：7、限时速断保护测试：7.1限时速断动作时间测试：7.2限时速断低电压动作时间测试：8、过电流保护测试：8.1 过电流保护时间测试：9、零序方向保护测试：9.1 零序方向保护时间测试：10、过负荷告警测试：10.1 过负荷告警时间测试：11、母线接地告警测试：11.1 母线接地告警时间测试：试验结果评定：合格10kV城花线954保护测控试验报告型号：NSR621RF-D04出厂编号：V3.10-00-00-04厂家：国电南瑞科技股份XX校验仪器：XX凯旋K1066继电保护测试仪温度：18℃湿度：60% 校验日期：2011-10-171、外观检查：良好。

2、接线检查：正确。

3、绝缘检查：1000V摇表4、电源检查：80﹪、100﹪、115﹪额定直流电压下装置工作正常。

5、版本号检查：6、瞬时电流速断保护测试6.1瞬时电流速断时间测试：6.2瞬时电流速断低电压时间测试：7、限时速断保护测试：7.1限时速断动作时间测试：7.2限时速断低电压动作时间测试：8、过电流保护测试：8.1 过电流保护时间测试：9、零序方向保护测试：9.1 零序方向保护时间测试：10、过负荷告警测试：10.1 过负荷告警时间测试：11、母线接地告警测试：11.1 母线接地告警时间测试：试验结果评定：合格10kV城峡线955保护测控试验报告型号：NSR621RF-D04出厂编号：V3.10-00-00-04厂家：国电南瑞科技股份XX 校验仪器：XX凯旋K1066继电保护测试仪温度：10℃湿度：51% 校验日期：2011-10-171、外观检查：良好。

电力电缆试验报告№: 1#
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器。

试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:试验人员: 审核:目录10kV电容器951电流互感器试验报告 (1)10kV电容器951断路器试验报告 (2)10kV电容器951开关柜避雷器试验报告 (3)10kV电容器951零序电流互感器试验报告 (4)10kV电容器952电流互感器试验报告 (5)10kV电容器952断路器试验报告 (6)10kV电容器952开关柜避雷器试验报告 (7)10kV电容器952零序电流互感器试验报告 (8)10kV城厂线953电流互感器试验报告 (9)10kV城厂线953断路器试验报告 (10)10kV城厂线953开关柜避雷器试验报告 (11)10kV城厂线953零序电流互感器试验报告 (12)10kV城花线954电流互感器试验报告 (13)10kV城花线954断路器试验报告 (14)10kV城花线954开关柜避雷器试验报告 (15)10kV城花线954零序电流互感器试验报告 (16)10kV城峡线955电流互感器试验报告 (17)10kV城峡线955断路器试验报告 (18)10kV城峡线955开关柜避雷器试验报告 (19)10kV城峡线955零序电流互感器试验报告 (20)10kV城愉线956电流互感器试验报告 (21)10kV城愉线956断路器试验报告 (22)10kV城愉线956开关柜避雷器试验报告 (23)10kV城愉线956零序电流互感器试验报告 (24)10kV城石线957电流互感器试验报告 (25)10kV城石线957断路器试验报告 (26)10kV城石线957开关柜避雷器试验报告 (27)10kV城石线957零序电流互感器试验报告 (28)10kV城水线958电流互感器试验报告 (29)10kV城水线958断路器试验报告 (30)10kV城水线958开关柜避雷器试验报告 (31)10kV城水线958零序电流互感器试验报告 (32)10kV 1MPT试验报告 (33)10kV 1MPT开关柜避雷器试验报告 (34)。
