35kV线路跳闸引起主变差动保护误动作原因分析一、线路问题：1.短路故障：35kV线路跳闸引起主变差动保护误动作的一个可能原因是线路上发生了短路故障，导致保护装置误判为差动保护动作条件满足。
这可能是由于线路绝缘子串发生漏电、绝缘子串破损、线路与地面接触等原因导致的，也可能是由于树枝、鸟类或其他外物接触导线引起的。
此时，保护装置需要进行调整，使其在发生短路故障时能够正确地识别并进行差动保护动作。
2.电压异常：线路上电压异常也可能导致主变差动保护误动作。
例如，线路过电压或欠电压导致的保护装置错误地触发差动保护。
此时，需要对保护装置进行参数调整，使其更加适应线路电压的变动。
二、保护装置问题：1.参数设置错误：保护装置的参数设置错误也可能导致主变差动保护误动作。
例如，设定了错误的差动比率，使得保护装置误判为差动保护动作条件满足。
此时，需要对保护装置的参数进行调整，确保其正确反映线路的实际情况。
2.信号传输问题：保护装置的信号传输问题也可能导致误动作。
例如，线路上存在信号传输不畅、信号传输延迟等问题，导致保护装置无法及时获得准确的电流差动量，并误判为差动保护动作条件满足。
此时，需要对信号传输系统进行检修与优化，确保保护装置能够准确读取差动信号，避免误动作。
三、设备问题：1.主变设备问题：主变设备自身存在问题也可能导致差动保护误动作。
例如，主变接地变压器出现了故障，导致电流分布不均，使得差动保护装置误判为差动动作条件满足。
此时，需要对主变设备进行检修与维护，确保其中的主变接地变压器正常运行。
2.测量设备问题：差动保护装置中的测量设备如电流互感器、电压互感器也可能存在问题，导致误动作。
例如，电流互感器的准确度降低、电压互感器的分压不正常等，在测量差动量时造成误差，使得保护装置误判为差动动作条件满足。
此时，需要对测量设备进行检修与校准，确保其准确反映电网实际情况。
综上所述，35kV线路跳闸引起主变差动保护误动作的原因可以从线路问题、保护装置问题、设备问题等多个方面进行分析。
35kv母线差动保护原理
35kV母线差动保护是电力系统中一种重要的保护方式，其原理
是通过对母线两端电流的差值进行保护。
在35kV电力系统中，母线
是电力输送的关键部件，因此需要对其进行可靠的保护。
母线差动
保护的原理主要包括以下几个方面：
1. 差动保护原理，母线差动保护是一种基于比较保护对象两端
电流的差值来实现保护的方式。
当母线正常运行时，两端电流的差
值应该接近于零，如果出现故障，例如短路或接地故障，两端电流
的差值将会增大，差动保护就会动作，切断故障电流，保护母线和
系统的安全运行。
2. 差动保护装置，差动保护装置通常由主保护装置和备用装置
组成，主要由电流互感器、比率变压器、比较元件、逻辑控制单元
和动作元件等组成。
电流互感器用于采集母线两端的电流信号，比
率变压器用于将信号变换到适合保护装置处理的范围，比较元件用
于计算两端电流的差值，逻辑控制单元用于判断差值是否超过设定值，并控制动作元件进行保护动作。
3. 差动保护特性，母线差动保护具有灵敏、快速、可靠的特点，
能够对母线及其附属设备进行全面的保护。
差动保护的动作不受保护对象的容量大小和运行方式的影响，适用于各种类型的母线。
4. 差动保护的应用范围，母线差动保护广泛应用于各种类型的变电站和电力系统中，特别是在35kV及以上的电压等级的电力系统中，对于保护母线的安全运行起着至关重要的作用。
总的来说，35kV母线差动保护通过对母线两端电流的差值进行监测和比较，实现了对母线的可靠保护，保证了电力系统的安全稳定运行。

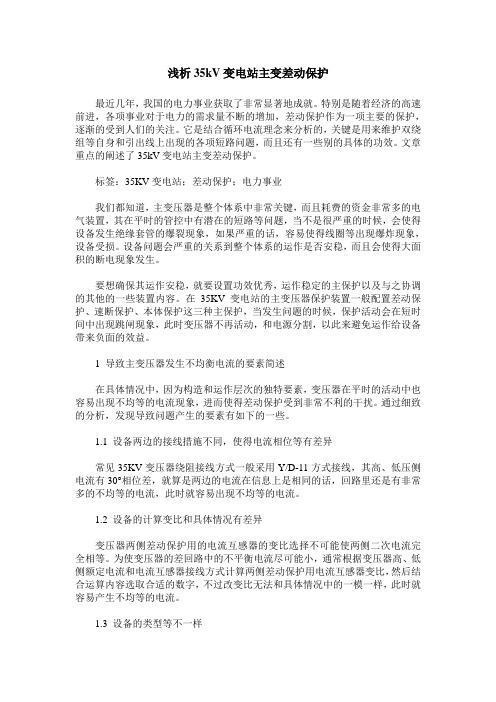

浅析35kV变电站主变差动保护最近几年，我国的电力事业获取了非常显著地成就。
特别是随着经济的高速前进，各项事业对于电力的需求量不断的增加，差动保护作为一项主要的保护，逐渐的受到人们的关注。
它是结合循环电流理念来分析的，关键是用来维护双绕组等自身和引出线上出现的各项短路问题，而且还有一些别的具体的功效。
文章重点的阐述了35kV变电站主变差动保护。
标签：35KV变电站；差动保护；电力事业我们都知道，主变压器是整个体系中非常关键，而且耗费的资金非常多的电气装置，其在平时的管控中有潜在的短路等问题，当不是很严重的时候，会使得设备发生绝缘套管的爆裂现象，如果严重的话，容易使得线圈等出现爆炸现象，设备受损。
设备问题会严重的关系到整个体系的运作是否安稳，而且会使得大面积的断电现象发生。
要想确保其运作安稳，就要设置功效优秀，运作稳定的主保护以及与之协调的其他的一些装置内容。
在35KV变电站的主变压器保护装置一般配置差动保护、速断保护、本体保护这三种主保护，当发生问题的时候，保护活动会在短时间中出现跳闸现象，此时变压器不再活动，和电源分割，以此来避免运作给设备带来负面的效益。
1 导致主变压器发生不均衡电流的要素简述在具体情况中，因为构造和运作层次的独特要素，变压器在平时的活动中也容易出现不均等的电流现象，进而使得差动保护受到非常不利的干扰。
通过细致的分析，发现导致问题产生的要素有如下的一些。
1.1 设备两边的接线措施不同，使得电流相位等有差异常见35KV变压器绕阻接线方式一般采用Y/D-11方式接线，其高、低压侧电流有30°相位差，就算是两边的电流在信息上是相同的话，回路里还是有非常多的不均等的电流，此时就容易出现不均等的电流。
1.2 设备的计算变比和具体情况有差异变压器两侧差动保护用的电流互感器的变比选择不可能使两侧二次电流完全相等。
为使变压器的差回路中的不平衡电流尽可能小，通常根据变压器高、低侧额定电流和电流互感器接线方式计算两侧差动保护用电流互感器变比，然后结合运算内容选取合适的数字，不过改变比无法和具体情况中的一模一样，此时就容易产生不均等的电流。
首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。
即使是微机保护装置，其原理也是这样的。
但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。
纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。
差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。
保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。
中文名差动保护外文名Differential protection目录1. 1概述2. 2原理3. 3技术参数4. ▪环境条件1. ▪工作电源2. ▪控制电源3. ▪交流电流回路4. ▪交流电压回路5. ▪开关量输入回路1. ▪继电器输出回路2. 4功能3. 5主要措施4. 6缺点概述编辑电流差动保护是继电保护中的一种保护。
正相序是A超前B,B超前C各是120度。
反相序（即是逆相序）是A 超前C,C 超前B各是120度。
有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。
差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。
差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。
差动保护工作原理差动保护是电力系统保护中常用的一种保护方式，主要用于检测电力系统中的故障情况，并采取措施防止故障扩大。
差动保护可以用于对各种电气设备进行保护，如变压器、发电机、母线等。
下面将详细介绍差动保护的工作原理。
差动保护是一种基于电流差值的保护方式。
其基本原理是通过比较同一电路的两个或多个点的电流，来判断电气设备是否存在故障。
差动保护一般采用主动式差动保护，也就是主动比较电流并判断是否存在故障，另外还有被动式差动保护，也就是被动接受其他装置的差动信号。
差动保护通常由一个差动继电器组成，该继电器上接入从变压器、发电机以及线路中取得的电流信号。
差动继电器接受这些电流信号，并通过比较这些信号的差异来判断电气设备是否存在故障。
差动保护的工作原理大致可以分为三个步骤：采样、比较和判定。
首先是采样。
差动继电器上接入从电气设备中取得的电流信号。
这些电流信号是通过采样装置采集而来的，通常采用电流互感器获取变压器、发电机以及线路中的电流信号。
采样装置会将采集的电流信号转换成适合差动继电器处理的信号，然后输入到差动继电器中。
接下来是比较。
差动继电器将接收到的电流信号进行比较，比较对象通常是同一电路中的两个或多个点的电流信号。
差动继电器会将这些电流信号进行差分运算，得到一个差值。
如果差值超过所设定的阈值，就会触发差动继电器的动作。
最后是判定。
差动继电器会根据比较得到的差值判断电气设备是否存在故障。
如果差值超过阈值，差动继电器会发出警报信号，并向对应的断路器或开关发送信号，将故障路段进行隔离。
如果差值在阈值之内，差动继电器则认为电气设备正常运行。
差动保护的工作原理中，要特别注意的是阈值的设定。
阈值的大小与电气设备的特性有关，通常需要根据设备的额定电流和故障特性来确定。
阈值设置过小，容易造成误动作，阈值设置过大，容易漏检故障。
差动保护相对来说是一种较为简单、可靠的保护方式。
它可以实时监测电气设备的工作情况，一旦发现故障可以迅速切除故障路段，保护系统的安全稳定运行。

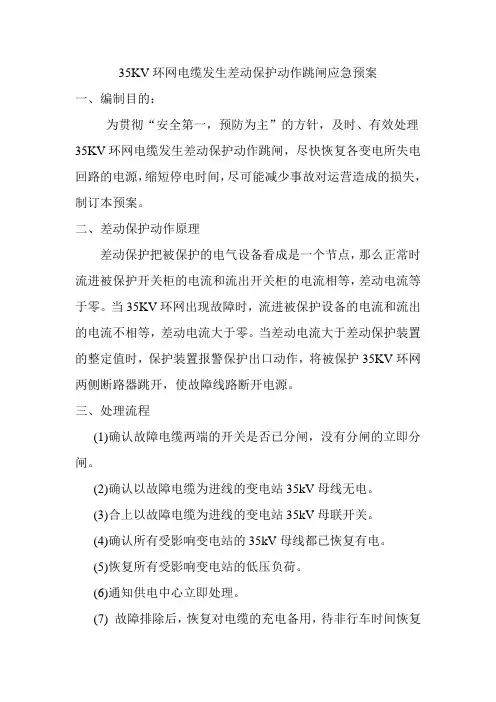

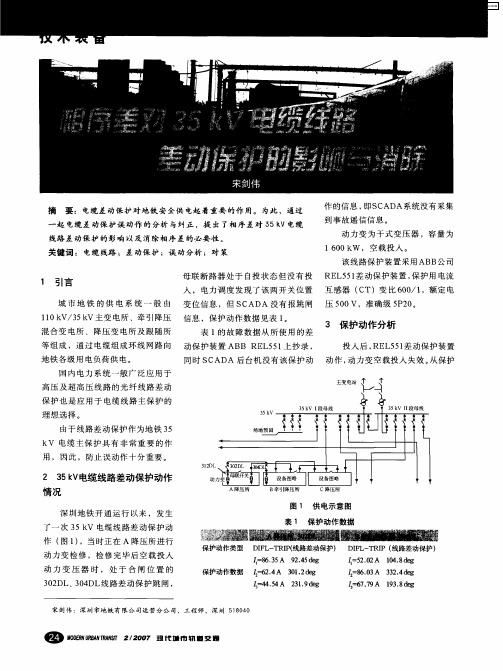

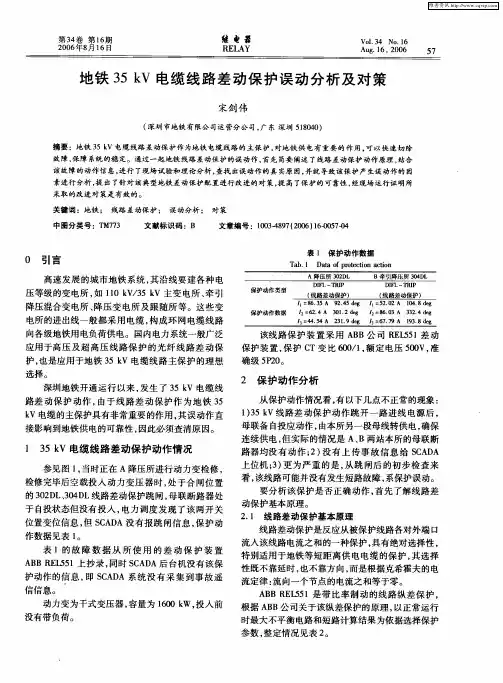

35KV环网电缆发生差动保护动作跳闸应急预案一、编制目的：为贯彻“安全第一，预防为主”的方针，及时、有效处理35KV环网电缆发生差动保护动作跳闸，尽快恢复各变电所失电回路的电源，缩短停电时间，尽可能减少事故对运营造成的损失，制订本预案。
二、差动保护动作原理差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护开关柜的电流和流出开关柜的电流相等，差动电流等于零。
当35KV环网出现故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。
当差动电流大于差动保护装置的整定值时，保护装置报警保护出口动作，将被保护35KV环网两侧断路器跳开，使故障线路断开电源。
三、处理流程(1)确认故障电缆两端的开关是否已分闸，没有分闸的立即分闸。
(2)确认以故障电缆为进线的变电站35kV母线无电。
(3)合上以故障电缆为进线的变电站35kV母联开关。
(4)确认所有受影响变电站的35kV母线都已恢复有电。
(5)恢复所有受影响变电站的低压负荷。
(6)通知供电中心立即处理。
(7) 故障排除后，恢复对电缆的充电备用，待非行车时间恢复正常运行方式。
35kV 环网有电缆因差动保护动作跳闸故障处理流程确认：35kV 环网有电缆因差动保护确实出口动作跳闸 差动保护动作的电缆两端断路器是否都已断开 逐一断开：差动保护动作的电缆两端断路器 确认：35kV 环网过电流保护未动作或者虽然动作但未出口 以跳闸电缆为35kV 进线的变电所的35kV 母联断路器是否已自投 确认：跳闸电缆两端的35kV 断路器在分位 合上：以跳闸电缆为35kV 进线的变电所的未自投的35kV 母联断路器 逐一确认：所有受影响的相关变电所恢复送电正常 恢复所有受影响的相关变电所的因失压跳闸的负荷 通知设调派抢修人员立即到现场查找故障原因并处理否 是 否 是在找出原因并处理后，待非行车时间恢复正常运行方式。
差动保护的原理
差动保护是一种用于电力系统中保护设备的保护装置，其主要原理是通过比较电流变量来检测系统中的故障。
差动保护的基本原理是根据基尔霍夫电流定律，通过比较进入和离开受保护区域的电流的差值，来判断是否有故障发生。
当系统正常运行时，进入和离开受保护区域的电流应该相等，差动保护的输出信号为零。
但是当系统发生故障时，导致有一部分电流发生了变化，进入和离开受保护区域的电流差值就会不为零，差动保护系统会发现这个差异并产生相应的保护动作。
差动保护通常应用于变压器、发电机、电缆等可能发生故障的设备上。
对于变压器来说，差动保护通常是通过在变压器的电流进出线路上安装电流互感器来实现的。
进入和离开变压器的电流通过电流互感器传递到差动保护装置，该装置比较这些电流的差异并判断是否有故障发生。
如果有故障发生，差动保护装置将发出信号，触发断路器或其他保护设备，切断受保护设备与电力系统的连接，从而保护设备免受进一步的损坏。
总之，差动保护通过比较电流变量来检测电力系统中的故障，当进入和离开受保护区域的电流差异大于预设值时，差动保护系统会触发相应的保护动作，以保护设备的安全运行。
首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。
即使是微机保护装置，其原理也是这样的。
但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。
纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。
差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。
保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。
中文名差动保护外文名Differential protection目录1. 1概述2. 2原理3. 3技术参数4. ▪环境条件1. ▪工作电源2. ▪控制电源3. ▪交流电流回路4. ▪交流电压回路5. ▪开关量输入回路1. ▪继电器输出回路2. 4功能3. 5主要措施4. 6缺点概述编辑电流差动保护是继电保护中的一种保护。
正相序是A超前B,B超前C各是120度。
反相序（即是逆相序）是A 超前C,C 超前B各是120度。
有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。
差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。
差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。
当设备出现故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。
当差动电流大于差动保护装置的整定值时，上位机报警保护出口动作，将被保护设备的各侧断路器跳开，使故障设备断开电源。
原理编辑差动保护差动保护[2]是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。
当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流的和正比于故障点电流，差动继电器动作。
差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，一直用于变压器做主保护。
另外变压器保护还有线路差动保护、母线差动保护等等。
变压器差动保护是防止变压器内部故障的主保护。
其接线方式，按回路电流法原理，把变压器两侧电流互感器二次线圈接成环流，变压器正常运行或外部故障，如果忽略不平衡电流，在两个互感器的二次回路臂上没有差电流流入继电器，即：iJ=ibp=iI-iII=0。
如果内部故障，如图ZD点短路，流入继电器的电流等于短路点的总电流。
即：iJ=ibp=iI2+iII2。
当流入继电器的电流大于动作电流，保护动作断路器跳闸。
技术参数编辑环境条件正常温度：-10℃~55℃极限温度：-30℃~70℃存储温度：-40℃~85℃相对湿度：≤95%，不凝露大气压力：80~110kPa工作电源电压范围：85~265V（AC或DC)正常功耗：<10W最大功耗：<20W电源跌落：200ms上电冲击：4A隔离耐压：3kV控制电源额定电压：220V（AC/DC)过载能力：70%~120%额定电压，连续工作隔离耐压：4kV交流电流回路额定电流：5A功率消耗：<0.5VA/每相过载能力：2倍额定电流，连续工作10倍额定电流，允许10S40倍额定电流，允许1S隔离耐压：4kV交流电压回路额定电压：100V 功率消耗：<0.5VA/每相过载能力：2倍额定电压，连续工作隔离耐压：4kV开关量输入回路额定电压：24VDC 功率消耗：<0.5VA/每相过载能力：2倍额定电压，连续工作隔离耐压：4kV继电器输出回路分段电压：250VAC、220VDC分段功率：1250VA交流或120W直流（电阻性负载）功能编辑差动保护是变压器的主保护，是按循环电流原理装设的。
主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同极性端都朝向母线侧，则将同极性端子相连，并在两接线之间并联接入电流继电器。
在继电器线圈中流过的电流是两侧电流互感器的二次电流之差，也就是说差动继电器是接在差动回路的。
从理论上讲，正常运行及外部故障时，差动回路电流为零。
实际上由于两侧电流互感器的特性不可能完全一致等原因，在正常运行和外部短路时，差动回路中仍有不平衡电流Iunb流过，此时流过继电器的电流IK为Ik=I1-I2=Iunb要求不平衡电流应尽量的小，以确保继电器不会误动。
差动保护原理图当变压器内部发生相间短路故障时，在差动回路中由于I2改变了方向或等于零（无电源侧），这是流过继电器的电流为I1与I2之和，即Ik=I1+I2=I unb能使继电器可靠动作。
变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。
由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，所以在区内故障时，可以瞬时动作。
差动保护是反映被保护元件（或区域）两侧电流差而动作的保护装置。
差动保护是保护变压器的内部短路故障，电流互感器安装在变压器的两侧，在正常负荷情况或外部发生短路时，流入差动继电器的电流为不平衡电流，在适当选择好两侧电流互感器的变压比和接线方式的条件下，该不平衡电流值很小，并小于差动保护的动作电流，故保护不动作；在变压器内部发生短路时，流入继电器的电流大于差动保护的动作电流，差动保护动作于跳闸。
由于变压器一、二次电流、电压大小不同，相位不同，电流互感器特性差异，电源侧有励磁电流，都将造成不平衡电流流过继电器，必须采用相应措施消除不平衡电流的影响。
主要措施编辑（1）减小稳态情况下的不平衡电流变压器差动保护各侧用的电流互感器，选用变压器差动保护专用的D级电流互感器；当通过外部最大稳态短路电流时，差动保护回路的二次负荷要能满足10%误差的要求。
（2）减小电流互感器的二次负荷这实际上相当于减小二次侧的端电压，相应地减少电流互感器的励磁电流。
减小二次负荷的常用办法有：减小控制电缆的电阻(适当增大导线截面，尽量缩短控制电缆长度)；采用弱电控制用的电流互感器(二次额定电流为lA)等。
（3）采用带小气隙的电流互感器这种电流互感器铁芯的剩磁较小，在一次侧电流较大的情况下，电流互感器不容易饱和。
因而励磁电流较小，有利于减小不平衡电流。
同时也改善了电流互感器的暂态特性。
比率差动保护是差动保护的一种。
差动保护需采取比率差动的原理：防止在变压器区外故障（穿越性故障）时，高低压侧CT传变特性不一致，导致差流的产生，并且超过定值而动作，当采用了带比率制动的差动保护后，随着穿越电流的增大，差动启动的门槛将会抬高，保证穿越性故障不误动。
缺点差动保护的缺点：对变压器内部的不严重的匝间短路故障不能反映1、差动保护用一句话就可以说明原理，即将变压器缩小成一个点，根据节点电流定律，流进等于流出。
如果不相等，就跳闸！向左转|向右转2、差动保护是的定义如下：当区内发生某些短路性故障的时候，在变压器各侧电流互感器CT的二次回路中将产生大小相同，相位不同的短路电流，当这些短路电流的向量和即差流达到一定值时，跳开变压器各侧断路器的保护，就是变压器差动保护向左转|向右转微机线路保护1）维护调试方便2）可靠性高3）动作正确率高4) 易于获得各种附加功能5）保护性能容易得到改善6）使用灵活、方便7）具有远方监控特性微机线路保护特点1）维护调试方便2）可靠性高3）动作正确率高4) 易于获得各种附加功能5）保护性能容易得到改善6）使用灵活、方便7）具有远方监控特性微机线路保护硬件结构1.继电保护的基本结构大致上可以分为三部分：①信息获取与初步加工②信息的综合、分析与逻辑加工、决断③决断结果的执行2.微机保护装置实质是一种依靠单片微机智能地实现保护功能的工业控制装置：①信号输入回路（模拟量、开关量）②单片微机统③人机接口部分④输出通道回路⑤电源3.微机保护装置输入信号主要有两类：开关量、模拟信号4.目前微机保护的数据采集系统主要有两种方案：1）采用逐次逼近原理的A/D芯片构成的数据采集系统2）采用VFC芯片构成的积分式数据采集系统5.变换器：电流变换器（TA），电压变换器（TV），电抗变换器（TL）6.采样保持器的作用：①对各个电气量实现同步采样②在模数变换过程中输入的模拟量保持不变③实现阻抗变换7.微型计算机中的总线通常分为：①地址总线（AB）②数据总线（DB）③控制总线（CB）微机线路保护软件原理1.微机保护硬件可分为：人机接口、保护相应的软件也就分为：接口软件、保护软件2.保护软件三种工作状态：运行、调试、不对应状态3.实时性：在限定的时间内对外来事件能够及时作出迅速反应的性4.微机保护算法主要考虑：计算机精度和速度中低压线路保护程序逻辑原理4.选项子程序原理：判别故障相（选项），判定了故障的种类及相别，才能确定阻抗计算应取用什么相别的电流和电压5.电力系统的振荡大致分为：一种静稳破坏引起系统振荡，另一种由于系统内故障切除时间过长，导致系统的两侧电源之间的不同步引起的超高压线路保护程序逻辑原理6.高频闭锁方向保护的启动元件两个任务：一是启动后解除保护的闭锁二是启动发信回路，因此要求启动元件灵敏度高，以防止故障时不能启动发信7.（1）闭锁式高频方向保护基本原理：闭锁式高频方向保护原则上规定每端短路功率方向为正时，不送高频信号。
因此在故障时收不到高频信号表示两侧都为正方向，允许出口跳闸；在一段相对较长时间内收到高频信号时表示两侧中有一侧为负方向，就闭锁保护。
（2）允许式高频方向保护基本原理：当两侧均发允许信号时，可判断是区内故障，但就每一侧而言，其程序逻辑是收到对侧允许信号及本侧视正方向，同时满足经延时确认后发跳闸脉冲。
8.综合重合闸四种工作方式：单相、三相、综合、停用综合重合闸两种启动方式：①由保护启动②由断路器位置不对应启动电力变压器微机线路保护9.比率制动式差动保护的基本概念：比率制动式差动保护的动作电流是随外部短路电流按比率增大，既能保证外部短路不误动，又能保证内部短路有效高的灵敏度10.二次谐波制动原理：在变压器励磁涌流中含有大量的二次谐波分量，一般占基波分量的40%以上。
