【双回线】电力双回线路继电保护的原理及特点[1]

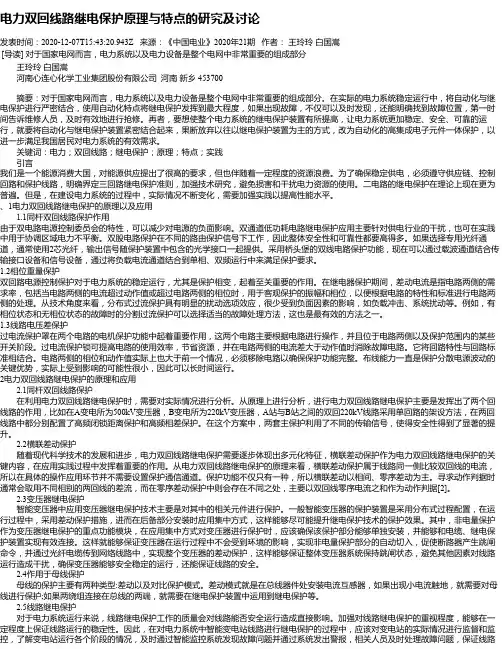

电力双回线路继电保护原理与特点的研究及讨论发表时间：2020-12-07T15:43:20.943Z 来源：《中国电业》2020年21期作者：王玲玲白国嵩[导读] 对于国家电网而言，电力系统以及电力设备是整个电网中非常重要的组成部分王玲玲白国嵩河南心连心化学工业集团股份有限公司河南新乡 453700摘要：对于国家电网而言，电力系统以及电力设备是整个电网中非常重要的组成部分。

在实际的电力系统稳定运行中，将自动化与继电保护进行严密结合，使用自动化特点将继电保护发挥到最大程度，如果出现故障，不仅可以及时发现，还能明确找到故障位置，第一时间告诉维修人员，及时有效地进行抢修。

再者，要想使整个电力系统的继电保护装置有所提高，让电力系统更加稳定、安全、可靠的运行，就要将自动化与继电保护装置紧密结合起来，果断放弃以往以继电保护装置为主的方式，改为自动化的高集成电子元件一体保护，以进一步满足我国居民对电力系统的有效需求。

关键词：电力；双回线路；继电保护；原理；特点；实践引言我们是一个能源消费大国，对能源供应提出了很高的要求，但也伴随着一定程度的资源浪费。

为了确保稳定供电，必须遵守供应链、控制回路和保护线路，明确界定三回路继电保护准则，加强技术研究，避免损害和干扰电力资源的使用。

二电路的继电保护在理论上现在更为普遍。

但是，在建设电力系统的过程中，实际情况不断变化，需要加强实践以提高性能水平。

、1电力双回线路继电保护的原理以及应用1.1同杆双回线路保护作用由于双电路电源控制委员会的特性，可以减少对电源的负面影响。

双通道低功耗电路继电保护应用主要针对供电行业的干扰，也可在实践中用于协调区域电力不平衡。

双股电路保护在不同的路由保护信号下工作，因此整体安全性和可靠性都要高得多。

如果选择专用光纤通道，通常使用2芯光纤，输出信号随保护装置中包含的光学接口一起提供。

采用桥头堡的双线电路保护功能，现在可以通过载波通道结合传输接口设备和信号设备，通过将负载电流通道结合到单相、双频运行中来满足保护要求。

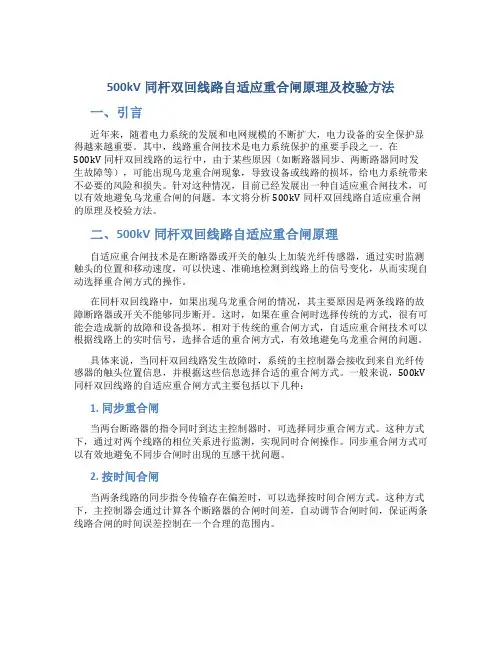

500kV同杆双回线路自适应重合闸原理及校验方法一、引言近年来，随着电力系统的发展和电网规模的不断扩大，电力设备的安全保护显得越来越重要。

其中，线路重合闸技术是电力系统保护的重要手段之一。

在500kV同杆双回线路的运行中，由于某些原因（如断路器同步、两断路器同时发生故障等），可能出现乌龙重合闸现象，导致设备或线路的损坏，给电力系统带来不必要的风险和损失。

针对这种情况，目前已经发展出一种自适应重合闸技术，可以有效地避免乌龙重合闸的问题。

本文将分析500kV同杆双回线路自适应重合闸的原理及校验方法。

二、500kV同杆双回线路自适应重合闸原理自适应重合闸技术是在断路器或开关的触头上加装光纤传感器，通过实时监测触头的位置和移动速度，可以快速、准确地检测到线路上的信号变化，从而实现自动选择重合闸方式的操作。

在同杆双回线路中，如果出现乌龙重合闸的情况，其主要原因是两条线路的故障断路器或开关不能够同步断开。

这时，如果在重合闸时选择传统的方式，很有可能会造成新的故障和设备损坏。

相对于传统的重合闸方式，自适应重合闸技术可以根据线路上的实时信号，选择合适的重合闸方式，有效地避免乌龙重合闸的问题。

具体来说，当同杆双回线路发生故障时，系统的主控制器会接收到来自光纤传感器的触头位置信息，并根据这些信息选择合适的重合闸方式。

一般来说，500kV 同杆双回线路的自适应重合闸方式主要包括以下几种：1. 同步重合闸当两台断路器的指令同时到达主控制器时，可选择同步重合闸方式。

这种方式下，通过对两个线路的相位关系进行监测，实现同时合闸操作。

同步重合闸方式可以有效地避免不同步合闸时出现的互感干扰问题。

2. 按时间合闸当两条线路的同步指令传输存在偏差时，可以选择按时间合闸方式。

这种方式下，主控制器会通过计算各个断路器的合闸时间差，自动调节合闸时间，保证两条线路合闸的时间误差控制在一个合理的范围内。

3. 单边合闸当一条线路出现问题，产生故障断路器的时候，可以选择单边合闸方式。

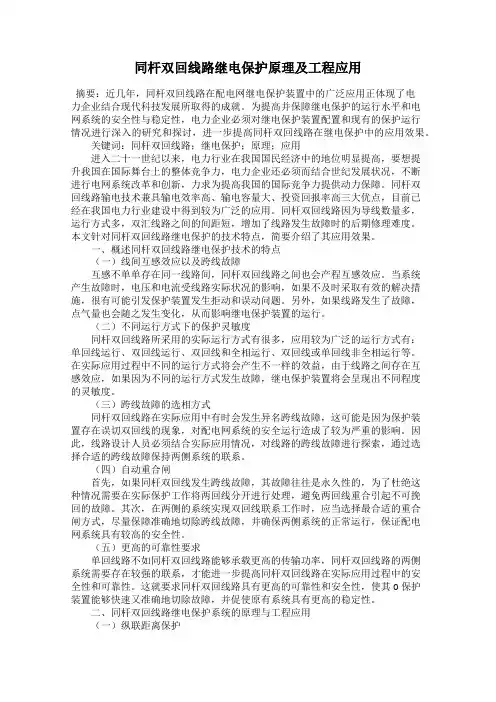

同杆双回线路继电保护原理及工程应用摘要：近几年，同杆双回线路在配电网继电保护装置中的广泛应用正体现了电力企业结合现代科技发展所取得的成就。

为提高并保障继电保护的运行水平和电网系统的安全性与稳定性，电力企业必须对继电保护装置配置和现有的保护运行情况进行深入的研究和探讨，进一步提高同杆双回线路在继电保护中的应用效果。

关键词：同杆双回线路；继电保护；原理；应用进入二十一世纪以来，电力行业在我国国民经济中的地位明显提高，要想提升我国在国际舞台上的整体竞争力，电力企业还必须而结合世纪发展状况，不断进行电网系统改革和创新，力求为提高我国的国际竞争力提供动力保障。

同杆双回线路输电技术兼具输电效率高、输电容量大、投资回报率高三大优点，目前已经在我国电力行业建设中得到较为广泛的应用。

同杆双回线路因为导线数量多，运行方式多，双汇线路之间的间距短，增加了线路发生故障时的后期修理难度。

本文针对同杆双回线路继电保护的技术特点，简要介绍了其应用效果。

一、概述同杆双回线路继电保护技术的特点（一）线间互感效应以及跨线故障互感不单单存在同一线路间，同杆双回线路之间也会产程互感效应。

当系统产生故障时，电压和电流受线路实际状况的影响，如果不及时采取有效的解决措施，很有可能引发保护装置发生拒动和误动问题。

另外，如果线路发生了故障，点气量也会随之发生变化，从而影响继电保护装置的运行。

（二）不同运行方式下的保护灵敏度同杆双回线路所采用的实际运行方式有很多，应用较为广泛的运行方式有：单回线运行、双回线运行、双回线和全相运行、双回线或单回线非全相运行等。

在实际应用过程中不同的运行方式将会产生不一样的效益，由于线路之间存在互感效应，如果因为不同的运行方式发生故障，继电保护装置将会呈现出不同程度的灵敏度。

（三）跨线故障的选相方式同杆双回线路在实际应用中有时会发生异名跨线故障，这可能是因为保护装置存在误切双回线的现象，对配电网系统的安全运行造成了较为严重的影响。

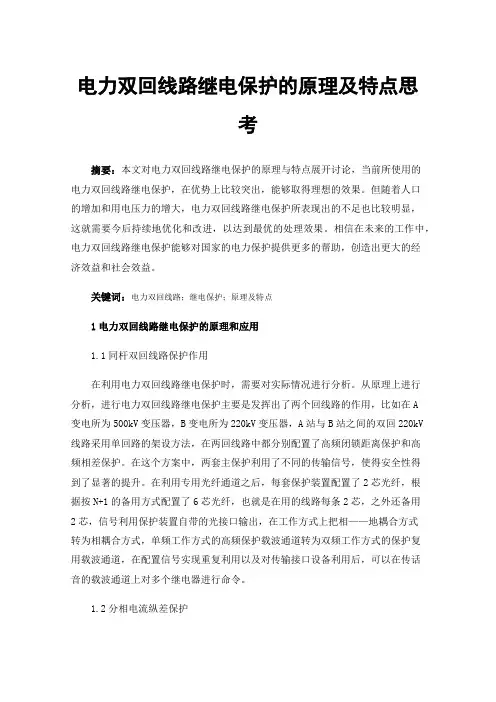

电力双回线路继电保护的原理及特点思考摘要：本文对电力双回线路继电保护的原理与特点展开讨论，当前所使用的电力双回线路继电保护，在优势上比较突出，能够取得理想的效果。

但随着人口的增加和用电压力的增大，电力双回线路继电保护所表现出的不足也比较明显，这就需要今后持续地优化和改进，以达到最优的处理效果。

相信在未来的工作中，电力双回线路继电保护能够对国家的电力保护提供更多的帮助，创造出更大的经济效益和社会效益。

关键词：电力双回线路；继电保护；原理及特点1电力双回线路继电保护的原理和应用1.1同杆双回线路保护作用在利用电力双回线路继电保护时，需要对实际情况进行分析。

从原理上进行分析，进行电力双回线路继电保护主要是发挥出了两个回线路的作用，比如在A变电所为500kV变压器，B变电所为220kV变压器，A站与B站之间的双回220kV线路采用单回路的架设方法，在两回线路中都分别配置了高频闭锁距离保护和高频相差保护。

在这个方案中，两套主保护利用了不同的传输信号，使得安全性得到了显著的提升。

在利用专用光纤通道之后，每套保护装置配置了2芯光纤，根据按N+1的备用方式配置了6芯光纤，也就是在用的线路每条2芯，之外还备用2芯，信号利用保护装置自带的光接口输出，在工作方式上把相——地耦合方式转为相耦合方式，单频工作方式的高频保护载波通道转为双频工作方式的保护复用载波通道，在配置信号实现重复利用以及对传输接口设备利用后，可以在传话音的载波通道上对多个继电器进行命令。

1.2分相电流纵差保护电力双回线路继电保护对电力系统的稳定运行起到了重要作用，其中的分相电流纵差保护尤为重要。

在继电保护的过程中，分相电流纵差保护是指按照线路对比线路两侧的电流情况，其中包括的幅值和相位，这样就达到了在客观保护的目的，在执行分相电流纵差保护时，如果两侧的电流超出动作值，或者两侧的相位超出，则线路两侧的处理工作会根据线路的特点和标准进行，对故障线路起到切除作用，发挥出其应有的保护效果，从技术优势的角度讲，分相电流纵差保护具有显著的故障选线效果，并且这种保护很少会受到负荷影响、系统震荡等不利因素的影响。

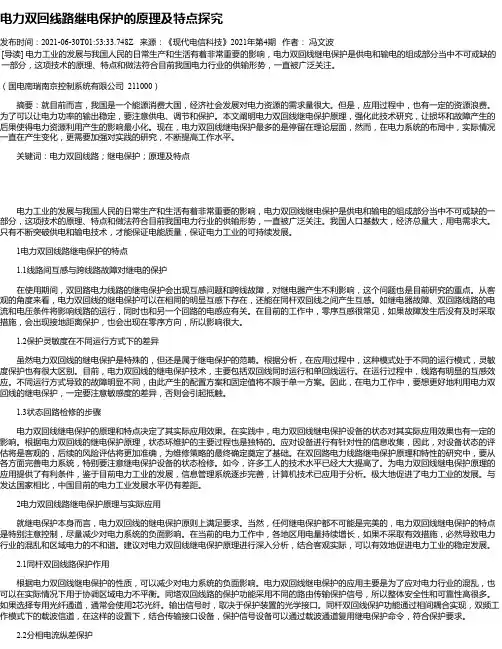

电力双回线路继电保护的原理及特点探究发布时间：2021-06-30T01:53:33.748Z 来源：《现代电信科技》2021年第4期作者：冯文波[导读] 电力工业的发展与我国人民的日常生产和生活有着非常重要的影响，电力双回线继电保护是供电和输电的组成部分当中不可或缺的一部分，这项技术的原理、特点和做法符合目前我国电力行业的供输形势，一直被广泛关注。

（国电南瑞南京控制系统有限公司 211000）摘要：就目前而言，我国是一个能源消费大国，经济社会发展对电力资源的需求量很大。

但是，应用过程中，也有一定的资源浪费。

为了可以让电力功率的输出稳定，要注意供电、调节和保护。

本文阐明电力双回线继电保护原理，强化此技术研究，让损坏和故障产生的后果使得电力资源利用产生的影响最小化。

现在，电力双回线继电保护最多的是停留在理论层面，然而，在电力系统的布局中，实际情况一直在产生变化，更需要加强对实践的研究，不断提高工作水平。

关键词：电力双回线路；继电保护；原理及特点电力工业的发展与我国人民的日常生产和生活有着非常重要的影响，电力双回线继电保护是供电和输电的组成部分当中不可或缺的一部分，这项技术的原理、特点和做法符合目前我国电力行业的供输形势，一直被广泛关注。

我国人口基数大，经济总量大，用电需求大。

只有不断突破供电和输电技术，才能保证电能质量，保证电力工业的可持续发展。

1电力双回线路继电保护的特点1.1线路间互感与跨线路故障对继电的保护在使用期间，双回路电力线路的继电保护会出现互感问题和跨线故障，对继电器产生不利影响，这个问题也是目前研究的重点。

从客观的角度来看，电力双回线的继电保护可以在相同的明显互感下存在，还能在同杆双回线之间产生互感。

如继电器故障、双回路线路的电流和电压条件将影响线路的运行，同时也和另一个回路的电感应有关。

在目前的工作中，零序互感很常见，如果故障发生后没有及时采取措施，会出现接地距离保护，也会出现在零序方向，所以影响很大。

摘要电力系统是电能生产，变换，输送，分配和使用的各种电器设备按照一定的技术与经济要求组合成的一个联合系统。

随着自动化技术的发展，电力系统的正常运行，故障期间以及故障后的恢复过程中，许多控制操作日趋高度自动化。

这些操作的技术与装备大致可分为两大类：其一是为了保证电力系统正常运行的经济性和电能质量的自动化技术与装备，主要进行电能生产过程中的连续自动调节，动作速度相对迟缓，调节稳定性高，把整个电力系统或其中的一部分作为调节对象，这就是通常理解的“电力系统自动化”。

其二是当电网或电气设备发生故障，或出现影响安全运行的异常情况时，自动切除故障设备和消除异常情况的技术和设备，其特点是动作速度快，其性质是非调节性的，这就是通常理解的“电力系统继电保护与安全自动装置”。

本课程设计的任务是给35KV单电源双回线电网进行继电保护设计，首先选择电流互感器的变比，接着根据题目中给定参数进行双回线路继电保护的配置及继电保护整定计算，然后选择电网的保护装置与自动装置并设计一套电压二次回路断线闭锁装置，最后绘制出继电保护原理图，展开图和屏面布置图。

关键词：双回线路电流互感器继电保护电压闭锁保护35KV双回线路继电保护原理图及安装图设计1.绪论电力系统运行状态是指电力系统在不同运行条件下的系统与设备的工作状况。

根据不同的运行条件，可以将电力系统的运行状态分为正常状态，不正常状态和故障状态。

电力系统在运行中，可能发生各种故障和不正常运行状态，最常见同时也是最危险的故障是发生各种类型的短路。

在发生短路时可能产生以下的后果：1.通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏；2.短路电流通过非故障元件，由于发热和电动力的作用，引起它们的损坏或缩短它们的使用寿命；3.电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量；4.破坏电力系统并列运行的稳定性，引起系统振动，甚至使整个系统瓦解。

电气元件的正常工作遭到破坏，但没有发生故障，这种情况属于不正常运行状态。

继电保护的作用及原理当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。

实现这种自动化措施的成套设备，一般通称为继电保护装置。

本期就为大家详细介绍继电保护的基本原理、基本要求、基本任务、分类和常见故障分析及其处理。

1、基本原理。

继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

电力系统发生故障后，工频电气量变化的主要特征是：a.电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

b.电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

c.电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°，三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°～85°，而在保护反方向三相短路时，电流与电压之间的相位角则是180°+(60°～85°)。

d.测量阻抗发生变化测量阻抗即测量点(保护安装处)电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用短路故障时电气量的变化，便可构成各种原理的继电保护。

此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。

2、基本要求。

继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

本文档着重阐述了继电保护的基本原理与运行特征分析的基本方法，分析了各种继电保护装置做了系统分析，并介绍了继电保护的新发展。

主要内容包括：互感器及变换器、电网相间短路的电流电压保护、电网相间短路的方向电流保护、电网的接地保护、电网的距离保护、电网的差动保护、电动机保护和电力电容器保护等。

继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。

在一般的电流回路中都是选择在该电流回路所在的端子箱接地。

但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。

所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。

图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。

线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。

电力双回线路继电保护原理及特点思考发布时间：2021-05-07T03:35:50.202Z 来源：《中国电业》（发电）》2021年第1期作者：李阿敏陈光[导读] 继电保护受到了广泛的关注，专家学者对继电保护进行了大量的研究和探讨。

国网西藏电力有限公司检修公司西藏拉萨 850000摘要：电力双回线路继电保护的优势明显，对于实践能够产生积极的作用。

我国的供电以及用电压力相对比较大，因此应用电力双回线路继电保护可以解决许多的问题。

目前电力双回线路继电保护的原理及特点实践都还是存在需要改进的地方，结合国家对于电力行业的支持，不断地深入实践，形成科学合理的发展理论，推动电力双回线路继电保护原理以及特点的完善非常重要。

对于国家电网来说，电力系统和电力设备是整个电网的重要组成部分。

在电力系统的实际稳定运行中，自动化与继电保护紧密结合，利用自动化的特点最大限度地发挥继电保护的作用。

如果出现故障，不仅能及时发现，而且能把故障位置找清楚，并在第一时间告诉维修人员进行及时有效的维修。

而且，为了完善整个电力系统的继电保护装置，使电力系统更加稳定、安全、可靠，必须把自动化与继电保护装置紧密结合起来，坚决放弃以前以继电保护装置为主的方式，并将其替换为自动集成电子元件保护，以进一步满足我国居民对电力系统的有效需求。

关键词：电力；双回线路；继电保护；原理；特点；实践引言继电保护受到了广泛的关注，专家学者对继电保护进行了大量的研究和探讨。

目前，电力行业对双回线继电保护一直持积极态度。

双回线继电保护在许多领域的应用，可以节省工作时间，提高工作效率，降低损坏率和误码率。

我国是能源消费大国，对能源供应提出了很高的要求，但同时也伴随着一定程度的资源浪费。

为了保证供电稳定，必须遵守供应链、控制回路和保护线路，明确三回路继电保护标准，加强技术研究，避免对电力资源使用造成损害和干扰。

双回路继电保护在理论上更为普遍。

但是，在电力系统建设过程中，实际情况是不断变化的，因此需要加强实践，提高绩效水平。

双回线相继速动保护原理引言：在电力系统中，双回线是一种常见的输电方式，通过将两条输电线路并联运行，能够提高输电线路的可靠性。

而相继速动保护作为双回线中的一种重要保护手段，能够快速、准确地检测并切除发生故障的线路，从而保障电力系统的安全运行。

本文将介绍双回线相继速动保护的原理及其在电力系统中的应用。

一、双回线的基本原理双回线是指将两条输电线路以相同的电压等级并联运行，由同一发电站或变电站供电，同时输送电能到负荷端。

与单回线相比，双回线具有更高的可靠性和冗余性，因为当一条线路发生故障时，另一条线路仍然可以继续供电，从而避免了停电事故的发生。

此外，双回线还能够提供更大的输电容量，满足负荷需求的增长。

二、相继速动保护的基本原理相继速动保护是一种利用电力系统中故障信号的传输速度差异实现的保护方式。

当电力系统中的故障发生时，信号将以不同的速度传输到各个保护装置，通过测量故障信号的到达时间差，判断故障位置，并迅速切除故障线路，以防止故障扩大。

相继速动保护的原理可以简单描述为以下几个步骤：1. 故障检测：当电力系统中发生故障时，故障点将产生异常的电流或电压信号。

2. 信号传输：故障信号将通过电力系统的传输介质（例如输电线路或通信线路）传输到各个保护装置。

3. 信号测量：各个保护装置将测量故障信号的到达时间。

4. 时间差计算：保护装置将计算故障信号的到达时间差，根据不同的到达时间差判断故障的位置。

5. 故障切除：根据故障位置判断结果，保护装置将迅速切除故障线路，阻止故障扩大。

三、双回线相继速动保护的应用双回线相继速动保护广泛应用于电力系统中，特别是在对供电可靠性要求较高的场合。

它能够快速、准确地切除故障线路，从而避免故障对系统的进一步影响，保障电力系统的安全运行。

双回线相继速动保护的应用主要体现在以下几个方面：1. 故障切除：当双回线中的一条线路发生故障时，相继速动保护将快速切除故障线路，确保另一条线路仍然可以正常供电。

一起220kV双回线路同时故障的保护动作分析摘要：针对220kV双回线路同时故障的保护动作情况较难分析的特点，通过分析两个变电站双回线路的保护动作情况，判断其保护的正确与否，为双回线路的同时故障的保护动作分析提供了相关范例。

关键词：双回线路；故障分析1 引言220kV及以上电压等级输电线路一般输送的功率大，输送距离远，线路故障对于地方电网的供电可靠性影响较大。

尤其是对于220kV及以上电压等级双回输电线路同时故障的情况，由于两回线路之间的耦合关系，电流、电压故障量会受到较大影响，使得保护动作情况的正确性较难分析。

本文将结合具体案例，对220kV双回输电线路同时故障时的保护动作情况进行详细分析，为类似事件的分析提供范本，供大家借鉴。

2 动作情况2015年07月02日01时15分，220kV东融Ⅰ线发生C相接地故障，同时东融Ⅱ线发生AC相两相短路接地故障。

故障前220kV东融Ⅰ线负荷52.6MW，220kV东融Ⅱ线负荷55.8MW，一次设备运行正常，二次设备按正常方式投入。

故障后，220kV东融Ⅰ线融安侧主一保护RCS-931AMV在11ms电流差动保护、18ms距离Ⅰ段动作跳C相，重合成功；主二保护RCS-902CFZV仅重合闸动作。

220kV东融Ⅰ线柳东侧主一保护RCS-931AMV在11ms电流差动保护动作跳C相，重合成功，距离Ⅰ段未动作；主二保护RCS-902CFZV仅重合闸动作。

220kV东融II线融安侧主一保护RCS-931AMV在12ms电流差动保护动作跳ABC；主二保护RCS-902CFZV在20ms光纤纵联距离、29ms载波纵联距离动作跳ABC 。

220kV东融II线柳东侧主一保护RCS-931AMV在11ms电流差动保护动作跳ABC；主二保护RCS-902CFZV在18ms光纤纵联距离、28ms载波纵联距离动作跳ABC 。

3 动作分析由于220kV东融II线两侧保护动作情况均正确且与常规故障一致，本文不进行具体分析，下面对220kV东融Ⅰ线两侧保护波形及动作情况进行详细分析。

本工程为某地区110千伏输电线路改造工程，原线路为单回线路，输送能力有限，已无法满足日益增长的电力需求。

为提高电力输送能力，确保电力供应安全稳定，本次工程将原单回线路改造为双回线路。

二、施工方案1. 施工准备（1）组织施工队伍，明确施工任务、人员分工及施工时间安排。

（2）对施工人员进行技术培训和安全教育，提高施工人员的技术水平和安全意识。

（3）采购所需材料、设备，确保施工顺利进行。

（4）对施工现场进行勘察，了解地形地貌、地质条件、周边环境等因素，制定合理的施工方案。

2. 施工步骤（1）线路拆除：将原单回线路的导线、地线、绝缘子、金具等拆除，并妥善保管。

（2）基础施工：根据设计要求，开挖基础坑，浇注混凝土基础，确保基础稳固。

（3）铁塔组立：将铁塔按照设计要求运至施工现场，进行组立，确保铁塔垂直、稳定。

（4）导线、地线架设：按照设计要求，将导线、地线展放至铁塔上，并进行紧线、调整，确保导线、地线垂直、紧固。

（5）金具安装：将金具安装至导线、地线上，确保金具连接牢固。

（6）绝缘子安装：将绝缘子安装至铁塔上，确保绝缘子安装牢固、位置正确。

（7）线路调试：完成线路安装后，进行线路调试，确保线路运行稳定、安全。

3. 施工质量控制（1）严格遵循国家相关标准和规范，确保施工质量。

（2）对施工人员进行技术交底，提高施工人员对施工质量的重视程度。

（3）加强施工现场的监督检查，确保施工过程符合设计要求。

（4）对施工过程中发现的问题及时整改，确保施工质量。

4. 安全措施（1）加强施工现场的安全管理，严格执行安全生产责任制。

（2）对施工人员进行安全教育培训，提高施工人员的安全意识。

（3）施工现场设置安全警示标志，确保施工人员的人身安全。

（4）对施工设备进行检查和维护，确保设备安全可靠。

三、施工进度安排根据工程实际情况，制定合理的施工进度安排，确保工程按期完成。

四、工程验收工程完成后，组织相关部门进行验收，确保工程质量达到设计要求。

同杆双回线路继电保护原理摘要:介绍同杆双回线路继电保护技术的特点、保护原理、研究和应用进展,以及实际投运同杆双回线路的保护配置情况。

对同杆双回线路继电保护技术的研究及工程应用作了分析和展望。

关键词:同杆双回线路继电保护原理及应用1 双回线路继电保护的特点1.1 互感的影响电网在实际运行中,导线之间不可避免的会存在互感的问题。

同一回线之间存在这种情况,同杆双回线之间也同样面临这个问题。

如果遇到故障,双回线上的电流与电压受本线路运行状态的影响,也与另一回线电气量感应有着密切关系。

零序互感比其他任何感应影都要明显和严重,如果无法采取紧急应对方法,十分可能造成严重后果。

1.2 跨线故障选相保护装置对跨线故障选相有时候会出现误判,对系统稳定运行产生影响。

因此,十分有必要找到一种有效的跨线故障甄别方案,确保线路一旦发生类似故障时能够得到及时处理,以保证两侧系统的联系稳定。

1.3 自动重合闸的设置同杆并架线路如果出现跨线永久性故障,且两回线重合闸配合不当,将会直接对系统产生致命的破坏。

如果双回线是两侧系统主要的联系工具,则须认真对待如何处理两回线的重合闸的设置方式,设计原则就是确保跨线故障排除后,两侧系统依然可以平稳地运行,以此不断加强电网的运行的稳定性。

1.4 不同运行方式下保护灵敏度的差异同杆双回线有多种运行方式,诸如单回线运行、双回线运行、双线组合全相运行、双回线或单回线非全相运行等。

由于回线之间存在互感现象,因此不同的运行方式下产生的故障,其线路故障电压和电流都会因运行方式的不同而有所区别,也由此会造成不同的运行方式下的保护灵敏度也有所差别。

因此,要特别注意在不同的运行方式下保护配置方案和定值的适应性和灵敏度存在差异的问题。

1.5 更高的可靠性要求一般来说,双回线传输的功率要大于单回线传输的功率,其两侧系统之间的联系更趋紧密,电网系统的对其的安全稳定性要求更高。

在同杆双回线路中,其对运行可靠性的要求更高,因此保护装置要在最短的时间里正确地排除故障线路。

双回线相继速动保护（本文参考网上相关资料，粉红色字体为本人理解，如有错误，请帮忙指正, 谢谢！csy)双回线相继速动保护是一种全线速动特性的单端保护，常用于110kV线路保护中。

双回线相继速动保护利用双回线上的两个距离继电器的相互闭锁回路实现了相继速动功能，该方案简单可靠，性能良好，不但适用于不对称故障，而且适用于对称故障，是一种简单实用的加速方案。

L2双回线相继速动保护原理说明图1现介绍其原理:两条线路中的m段距离元件动作（“启动”）或其它保护跳闸时，输出FXJ（FXJ 代表什么还没弄清楚！）信号（由保护1、3发出）分别闭锁另一回线n段相继速跳元件。

此时，距离II段继电器相继速动的条件是:（1）距离II段继电器动作;（2）收到邻线来的FXJ信号，其后FXJ信号消失;（3）距离II段继电器经小延时不返回。

例如保护装置安装于1、3处，对M侧保护，L1末端故障，短路初期,保护1、3的III段距离元件均动作“启动”），分别闭锁另一回线II段距离相继速动保护，其后，保护2由I段跳开，保护III段距离继电器返回，FXJ信号返回，保护1收不到FXJ 信号（由保护3发出），同时II段距离继电器等待一个小延时不返回，则立即跳闸。

对于非故障线路L2，在保护1跳闸前，因为故障一直存在，保护1的距离继电器一直动作，其发出的FXJ信号一直存在，足以闭锁保护3的相继速动继电器。

保护1的相继速动继电器跳闸后，故障线路L1从两端切除故障，保护3的n段继电器返回。

因此由以上分析可知，非故障线路的相继速动继电器绝不可能误动。

利用双回线上的两个继电器的相互闭锁回路巧妙地实现了相继速动功能，简单可靠，性能良好，适用于各种故障。

这种原理在双侧电源的并列双回线上应用良好，动作可靠。

当其用于单侧电源并列双回线时，在系统侧出口处三相短路时，故障由电源侧保护I段瞬时切除后，已不存在故障电流，负荷侧的距离m段可能不启动，负荷侧由n段保护而非相继速动保护切除故障。

电力双回线路继电保护原理与特点的研究及讨论摘要：如今我国的电力事业在飞速发展，有效的满足着人们生产和生活的用电需要。

继电器是确保电力生产和输出的关键，其存在问题将会对电力工作的开展产生诸多不利影响，甚至造成巨大的经济损失。

基于此，本文从电力双回线路继电保护的特点入手，讨论电力双回线路继电保护的原理和应用，希望可以对电力双回线路继电保护研究具有借鉴意义。

关键词：电力双回线路；继电保护原理；继电保护特点我国是能源消耗大国，对电力资源的需求程度很高，不过也伴随着一定的资源浪费问题。

为了保证电力的稳定输出，需要对电力的供应环节、调节环节和保护环节都加以重视，明确电力双回线路继电保护原理，加强技术研究，避免因损坏和故障问题影响对电力资源的利用。

目前对电力双回线路的继电保护更多是体现在理论层面，不过在布置电力系统中，实际情况一直在发生变化，更加需要对实践加强研究，这样才能不断提升工作水平。

1 电力双回线路继电保护的特点相较于一般的继电保护，电力双回线路继电保护的利用可以兼顾到诸多地区的实际情况，利用上也更加自如，是对以往工作模式的颠覆，在利用电力双回线路继电保护的同时，可以作出更多的利用选择，体现出差异化的优势，其具体特点体现在以下几个方面。

1.1 线间互感和跨线故障对继电的保护电力双回线路继电保护在利用期间会出现间的互感问题和出现跨线故障，这些情况都会对继电器造成不利影响，该问题也是当前研究的重点。

从客观的角度讲，电力双回线路继电保护可以在同一显著互感的情况下存在，也可以在同杆双回线之间产生互感。

比如出现继电器故障时，双回线的电流情况和电压情况都会对该线路的运行产生影响，同时也和另一个回线的电气量感应有关。

在当前的工作中，发生零序互感这种情况十分常见，如果在发生故障之后没有及时采取措施，就会出现接地距离保护这种情况出现，在零序方向也会出现，所以影响很大。

1.2 不同运行方式保护灵敏度存在差异在继电保护的范畴中，电力双回线路继电保护具有其特殊性，经过相关研究发现，这种模式在运行的过程中存在不同方式，在灵敏度的保护方面也存在一定的差异。
