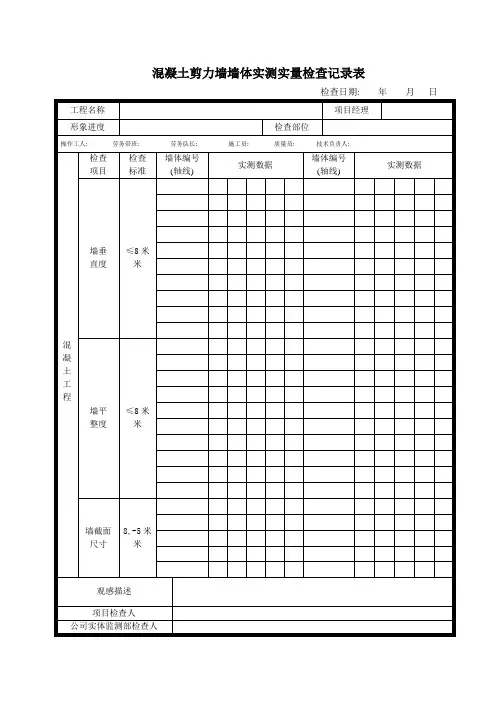

混凝土剪力墙墙体实测实量检查记录表检查日期: 年月日混凝土框架柱实测实量检查记录表检查日期: 年月日混凝土顶板实测实量检查记录表检查日期: 年月日混凝土楼梯实测实量检查记录表检查日期: 年月日梁板钢筋实测实量检查记录表检查日期: 年月日剪力墙柱钢筋实测实量检查记录表检查日期: 年月日检查日期: 年月日检查日期: 年月日房间内部尺寸实测实量检查记录表附件:工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。
把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。
2、统一领导,分级负责原则。
在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。
3、依靠科学,依法规范原则。
科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。
4、预防为主,防止结合原则。
认真贯彻安全第一,预防为主,综合治理的基本方针,坚持突发事件应急与预防工作相结合,重点做好预防、预测、预警、预报和常态下风险评估、应急准备、应急队伍建设、应急演练等项工作。
确保应急预案的科学性、权威性、规范性和可操作性。
二、编制目的1、应急预案应针对那些可能造成企业、系统人员死亡或严重伤害、设备和环境受到严重破坏的突发性灾害,如触电事故、泥石流灾害、火灾、环境破坏等。
2、应急预案是对日常安全管理工作的必要补充,应急预案应以完善的预防措施为基础,体现“安全第一、预防为主”的方针。
3、应急预案应以努力保护人身安全、防止人员伤害为第一目的,同时兼顾设备和环境的防护,尽量减少灾害的损失程度。
4、应急预案应结合实际,措施明确具体,具有很强的可操作性。
5、应急预案应经常检查修订,以保证先进科学的防灾、减灾设备和措施被采用。
三、应急组织机构及职责1、应急组织机构为加强安全领导,进行系统化、网络化管理,项目部成立应急预案管理领导小组,项目经理任组长,项目总工程师、常务副经理、安全总监、项目副经理为副组长,各职能部门负责人、安全环保部安全员、各施工队专职安全员、施工队队长为组员,负责日常的安全管理工作。
附表1。

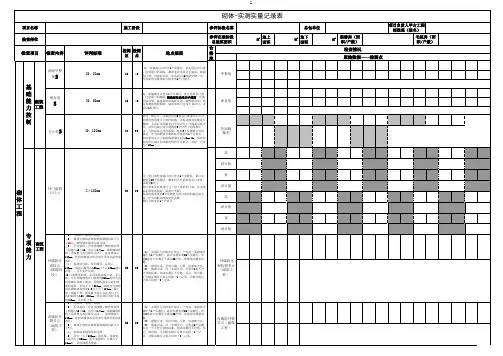

混凝土结构工程实测实量记录表中国建筑项目管理表格项目实测实量记录表表格编号CSCEC-SC-工程名称栋号楼层户型(部位)检查项目检查内容评判标准检测区检测点选点规则合格率检查情况原始数据——检测点混凝土结构工程截面尺寸[-4,7]mm同一墙/柱面为一个检测区,每个检测区检测截面尺寸2次,选取其中与设计尺寸偏差最大的一个实测值,作为该实测指标合格率的1个计算点.墙/柱截面尺寸表面平整度[0,7]mm任选长边墙两面中的一面作为1个检测区.当所选墙长度小于3米时,同一面墙4个角(顶部及根部)中,取左上及右下2个角。
按45度角斜放靠尺,累计测2次表面平整度,这2个实测值分别作为该指标合格率的2个计算点;当所选墙长度大于3米时,还需在墙长度中间水平放靠尺增加测量1次,这3个实测值分别作为该指标合格率的3个计算点。
跨洞口部位必测。
墙表面平整度垂直度层高≤5m,[0,7]任选长边墙两面中一面作为1个检测区。
当墙长小于3米时,同一面墙距两端头竖向阴阳角约30CM位置,分别按靠尺顶端接触到上部砼顶板位置及靠尺底端接触到下部地面位置测2次垂直度,这2个实测值分别作为该实测指标合格率的2个计算点.当墙长度大于3米时,需在墙长度中间位置靠尺在高度方向居中处加测1次,3个实测值分别作为该实测指标合格率的3个计算点.砼柱:任选砼柱四面中的两面作为一个检测区;分别将靠尺顶端接触到上部砼顶板和下部地面位置各测1次,这2个实测值分别作为该实测指标合格率的2个计算点。
砼墙体洞口一侧为垂直度必测部位。
墙/柱垂直度层高>5m,[0,10]顶板水平度[0,14]mm使用激光扫平仪,在实测板跨内打出一条水平基准线.分别测量4个角点/板跨几何中心位砼顶板与水平基准线之间的5个垂直距离。
以最低点为基准点,计算另外四点与最低点之间的偏差,最大偏差值≤20mm时,5个偏差值(基准点偏差值以0计)的实际值作为该实测指标合格率的5个计算点。
最大偏差值﹥20mm时,5个偏差值均按最大偏差值计,作为该实测指标合格率的5个计算点.顶板水平度楼板厚度[-5,8]mm同一跨板作为1个实测区。
附表三:实测实量记录表格式(A5版)
实测实量记录表目录
钢筋绑扎实测实量记录表(A5版) hnwj-gc-zl-scsl-01
混凝土结构实测实量记录表(A5版) hnwj-gc-zl-scsl-02
砌体实测实量记录表(A5版) hnwj-gc-zl-scsl-03
内墙抹灰实测实量记录表(A5版) hnwj-gc-zl-scsl-04
本表由质检组填写,由质量主管留存。
内墙涂饰实测实量记录表(A5版) hnwj-gc-zl-scsl-05
水泥地面实测实量记录表(A5版) hnwj-gc-zl-scsl-06
地砖地面实测实量记录表(A5版) hnwj-gc-zl-scsl-07
楼梯地面实测实量记录表(A5版) hnwj-gc-zl-scsl-08
饰面砖墙面实测实量记录表(A5版) hnwj-gc-zl-scsl-09
外墙抹灰实测实量记录表(A5版) hnwj-gc-zl-scsl-10
外墙保温实测实量记录表(A5版) hnwj-gc-zl-scsl-11
屋面找坡层、找平层实测实量记录表(A5版) hnwj-gc-zl-scsl-12
屋面面层实测实量记录表(A5版) hnwj-gc-zl-scsl-13
防水层实测实量记录表(A5版) hnwj-gc-zl-scsl-14
安装实测实量记录表(A5版) hnwj-gc-azzl-scsl-01
本表由质检组填写,由质量主管留存。
项目层现浇混凝土结构实测实量记录
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与实际不符,要求项目重新测量。
项目层砌筑工程实测实量记录
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与实际不符,要求项目重新测量。
项目层一般抹灰工程实测实量记录
项目部按每层10点进行检测,超差点用“○”圈住,公司对标注的点抽查3点,对没有标注部位抽查2点,若抽查不合格或与实际不符,要求项目重新测量。
