IBM.TS3500操作手册IBM TS3500磁带库操作手册一、主要组件概述下图1显示了TS3500磁带库的主要组件图1－TS3500磁带库的主要组件。
前门是打开的，并且切除了库的一侧以显示这些组件。
1－库机架2－盒带存储插槽3－磁带机4－前门5－门安全开关6－上层I/O站7－下层I/O站8－操作面板1、库机架库机架是TS3500的基本构建块，本项目中：所有的库和扩展机架都包括1个导轨组合件、盒带存储插槽和12个磁带机插槽。
基本机架包括：盒带存取器，存取器控制器，带有16个盒带存储插槽的上层I/O站，带有16个盒带存储插槽的下层I/O站，操作员面板，操作员面板控制器。
每个机架的背面都有维护存取口，使维修人员能存取磁带机和电源结构，如图2：图2－库机架中电源结构位置图。
2、盒带存储插槽盒带存储插槽安装在TS3500磁带库的机架内，用来存储盒式磁带，每条存储插槽都具有一个唯一的地址，以标识其物理位置。
存储插槽的地址由3个值构成：机架号——用Fxx表示，其中F是机架，xx是机架号。
基本机架的机架号为01，依次递增。
列号——用Cyy表示，其中C为列，yy为列号。
对于每个机架，左机架壁处的那一列的列号为1。
所有机架壁上的列号均为奇数，而所有门壁上的列号均为偶数。
行号——用Rzz表示，其中R为行，zz为行号。
对于各列，顶端存储位置的行号为1，向下各行以1为单位增加。
3、磁带机TS3500磁带库中的每个机架都可包含以下一种磁带机类型：IBM LTO Ultrium磁带机，包括Ultr4，Ultr3，Ultr2或者Ultr1磁带机。
IBM 3592磁带机，包括3592-J1A磁带机或者TS1120磁带机。
4、门前门位于磁带库中每个机架的前面，能让操作员能对安装在门壁和机架壁上的盒带存储插槽进行操作，如图3：图3－TS3500磁带库的前门1－操作员面板；2－电源开关；3－I/O站；4－I/O站；5－门把手；6－键锁。
DS3500配置步骤（单控）1，物理连接管理端和盘柜的方法：先把管理端的IP 改为192.168.128.100（不能占用101，101为控制器默认链接IP）用一根网线把管理端的机器的网口和存储上的ENT1口连起来，然后在cmd里ping 192.168.128.101ping通就可以打开IBM DS SM管理软件2，找出随机的system storage DS3500 support software 光盘双击后第一界面点OK点NEXT继续NEXT然后点击NEXT继续NEXT点击OK继续NEXT弹出任何界面都OK然后点击INST ALL开始安装，安装完成，开始菜单里找到如下点DS storage manager client，打开管理软件如下图界面，右击小电脑图标，弹出三个选项选择Out-of-band management再第一个空白处输入A控制器的管理IP 如上，然后点击ADD ，当添加完成，会询问是否继续添加，点NO正常添加完成后如图系统会要求强制设置，密码复杂性要满足大小写加数字加特殊符号：如Abc!@#123<>设置成功就可以进入管理界面了如图单击Logical右击unconfigured capacity ，选择create arrayNEXTARRAY NAME 可以自定义，随便输入继续NEXT选择好之后finish 完成array创建点击yes，开始创建LUNNEXT选择好之后NEXT结束LUN的创建如需继续创建新的LUN 可以点击yes 如果不需要点击NO开始映射的步骤（mapping）选择DEFINE , HOST GROUP为创建主机组HOST 为单台主机定义一个主机NAME同样可以随意输入，然后NEXT识别完成后NEXT，选择主机的操作系统类型后，finish 完成选择DEFINE ADDITIONAL MAPPING，add完后close 关闭对话框映射完成后可以看到对应主机里的LUN现在可以重启服务器，打开磁盘管理，查看到映射过来的LUN，服务器里显示为磁盘N,如果服务器里多了个莫名其妙的几十M的小盘在SM的mapping里把Access remove掉右击Access 选择remove mapping输入yes 点击OK然后刷新下磁盘管理或重启服务器，几十M的小磁盘就消失了。

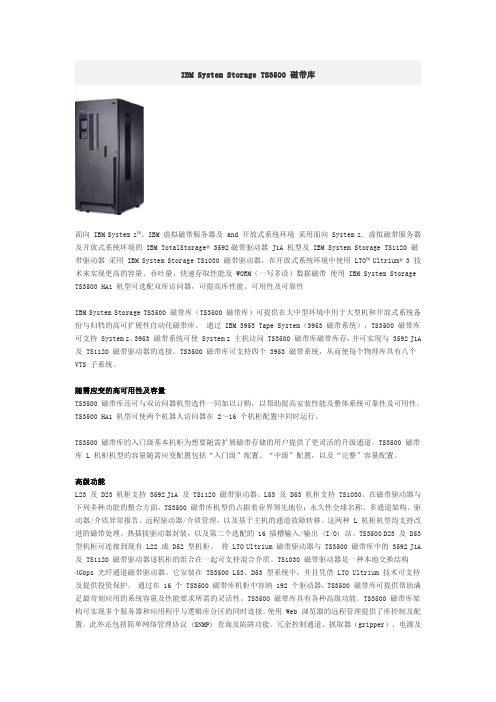

IBM System Storage TS3500 磁带库面向 IBM System z™、IBM 虚拟磁带服务器及 and 开放式系统环境采用面向 System z, 虚拟磁带服务器及开放式系统环境的IBM TotalStorage® 3592磁带驱动器 J1A 机型及 IBM System Storage TS1120 磁带驱动器采用 IBM System Storage TS1030 磁带驱动器，在开放式系统环境中使用LTO™ Ultrium® 3 技术来实现更高的容量、吞吐量、快速存取性能及 WORM（一写多读）数据磁带使用 IBM System Storage TS3500 HA1 机型可选配双库访问器，可提高库性能、可用性及可靠性IBM System Storage TS3500 磁带库（TS3500 磁带库）可提供在大中型环境中用于大型机和开放式系统备份与归档的高可扩展性自动化磁带库。
通过 IBM 3953 Tape System（3953 磁带系统），TS3500 磁带库可支持 System z。
3953 磁带系统可使 System z 主机访问 TS3500 磁带库磁带库存，并可实现与 3592 J1A 及 TS1120 磁带驱动器的连接。
TS3500 磁带库可支持四个 3953 磁带系统，从而使每个物理库具有八个VTS 子系统。
随需应变的高可用性及容量TS3500 磁带库还可与双访问器机型选件一同加以订购，以帮助提高安装性能及整体系统可靠性及可用性。
TS3500 HA1 机型可使两个机器人访问器在 2～16 个机柜配置中同时运行。
TS3500 磁带库的入门级基本机柜为想要随需扩展磁带存储的用户提供了更灵活的升级通道。
TS3500 磁带库 L 机柜机型的容量随需应变配置包括“入门级”配置、“中级”配置，以及“完整”容量配置。
高级功能L23 及 D23 机柜支持 3592 J1A 及 TS1120 磁带驱动器。
DG Star 3500快速安装手册一、系统基本构造中心站组成结构图：如上图可以看到标准四扇区中心站的基本构成：主要分为室内和室外两部分。
室外由四个AP组成完成360°的覆盖，内含基带信号处理、中频、射频和扇区天线（90°×8°），每个AP和室内通过两条线连接，一为进行电源传输的室外五类线（和AP连接端为RJ-45接口，需现场制作），一为进行数据传输的室外尾纤（和AP连接端为MT-RJ接口）。
室内由四个1U的设备模块PDU（电源分配模块）、MUX（数据复用模块）、Fiber Patch （尾纤接续模块）和APC（AP控制模块）组成，相互之间的数据都采用数据尾纤；PDU从电源系统引入-48VDC，然后分别给APC、MUX和四个AP进行供电；MUX将四个AP的数据信号整合为一路骨干上联信号（A TM155M），同时将APC和四个AP的控制信息进行交换以控制整个基站的正常运作；Fiber Patch实际上就是一个小ODF，起到美观作用；APC 通过MUX的数据交换以实现对四个AP和整个基站的控制，并且提供10/100Base-T接口以便于进行配置管理。
最基本的中心站即如上所述，网络侧直接通过A TM155M（SDH/SONET）端口（多模SC，如有必要需加单/多模转换或接头转换）和运营商的骨干传输网进行连接，各远端站汇聚到本上联端口的业务通过A TM VC进行隔离，只需认真确认骨干侧的VC和DG Star 3500侧的业务VC一一对应即可。
如果用户要求在中心站直接提供E1或10/100Base-T接口，则我们提供A TM交换机将A TM VC映射到相应的E1或10/100Base-T接口；目前在网运行的主要在移动、网通提供了高鸿AM100和中兴的M1000两种A TM交换机，在联通则直接通过A TM155M接口直接和骨干网进行连接。
远端站组成结构图：无论是原来的CPE，还是新型的CPE，都采用室内室外结构。
华为3500交换机(01)入门操作-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANQuidway S3500系列以太网交换机操作手册（一）入门操作第1章产品介绍.....................................................................................................................................................1-1产品简介................................................................................................................................................................. 1-1功能特性列表......................................................................................................................................................... 1-2第2章登录以太网交换机.....................................................................................................................................2-1通过Console口搭建配置环境 .............................................................................................................................. 2-1通过Telnet搭建配置环境..................................................................................................................................... 2-3通过微机Telnet到以太网交换机................................................................................................................ 2-3通过以太网交换机Telnet到以太网交换机 ................................................................................................ 2-4通过Modem拨号搭建配置环境 .......................................................................................................................... 2-5用户界面配置......................................................................................................................................................... 2-8用户界面简介................................................................................................................................................ 2-8用户界面配置................................................................................................................................................ 2-9进入用户界面视图........................................................................................................................................ 2-9配置AUX（即Console）口属性 ................................................................................................................ 2-10配置终端属性.............................................................................................................................................. 2-11用户管理...................................................................................................................................................... 2-13 Modem属性配置........................................................................................................................................ 2-16配置重定向功能.......................................................................................................................................... 2-17用户界面显示和调试.................................................................................................................................. 2-18第3章命令行接口.................................................................................................................................................3-1命令行接口............................................................................................................................................................. 3-1命令行视图............................................................................................................................................................. 3-1命令行特性............................................................................................................................................................. 3-6命令行在线帮助............................................................................................................................................ 3-6命令行显示特性............................................................................................................................................ 3-7命令行历史命令............................................................................................................................................ 3-7命令行错误信息............................................................................................................................................ 3-8命令行编辑特性............................................................................................................................................ 3-8产品介绍产品简介随着Internet市场的不断发展，用户对通信的需求已从传统的电话、传真、电报等低速业务逐渐向高速的Internet接入、可视电话、视频点播VOD（Video On Demand）等宽带业务领域延伸，用户对上网速率的需求也越来越高。
本特利3500软件操作方法本特利3500系统是TSI系统，也就是汽轮机安全监测系统，主要是用来监测汽轮机的振动、位移、转速、压力、键相、胀差等主要参数的。
本特利3500系统由硬件和组态软件组成。
一、硬件组成1、3500机架，模块2、3500探头，前置器3、双电源模块，一块常用，一块备用4、通讯模块，用于给系统组态5、其他监测模块，根据需要选取二、软件组成1、3500组态软件2、设置通讯模块IP地址右键点击通讯模块，在右键菜单选择“选项”按钮，在红色方框中设置设备名称，PI地址，子网掩码，和网关。
3、其他模块组态右键单击空白模块，选择“Monitors”，在扩展菜单中选择与硬件模块对应的型号。
振动和位移用的模块，探头和前置器都是一样的，这里选择“42M”。
右击刚才配置的模块，选择“Options”，弹出通道设置对话框，42M模块共有4个监测通道，要对这4个通道进行设置。
设置通道类型，测量振动选择“Radial Vibration”，测量位移选择“Thrust Position”。
转速关联设置为无转速激活4个通道，点击选项按钮传感器类型选择“3300XL-8mm Proximitor”，隔离栅选择无，角度根据安装位置选择，45度安装就要勾选“Left”或“Right”。
点“OK”点击“Customize”进入自定义选项，将英制单位改成公制单位，点“OK”点击变量和报警标签，量程选择“0-500um pp”，或者自定义量程，取消勾选报警联锁“Alert Latching”和危险联锁“Danger Latching”，延时“Delay”都选1秒。
点“OK”完成以上设置后，返回到组态画面，右击模块选择“Setpoins”，设置报警值，危险值，报警设置80um，并勾选启用“Enabled”，危险值设置100um，并勾选“Enabled”，4个通道方法一样，以此类推。
设置完后点“OK”，返回组态画面。
再右击模块，选择“Point Names”取名字，可以取也可以不取。
TSI讲义一、框架及上位机的安装1、TSI3500系统在框架安装过程中要求有足够好的散热条件，输入信号要有可靠的屏蔽接地，整个TSI3500框架要实现单点接地（电源模块接地）。
2、TSI3500系统在有可靠的屏蔽接地及单点接地的前提下要尽量避免高电压干扰，以防止烧坏卡件板。
3、上位机软件的安装除TSI3500软件与英文说明书阅读软件外，其他软件尽量少装（例如SIMENSPLC软件），以防止其他软件侵占上位机的COM1口，造成上位机与TSI3500框架通讯不上。
4、在TSI3500框架系统中，上位机的地址为0，故与上位机直接通讯的框架地址为1，其他框架视其与上位机的通讯距离地址依次为2，3….（此地址跳线位于框架接口模块的前面板）5、上位机COM1口与地址为1的框架接口模块背板的“HOST”口连接，地址为1的框架接口模块背板的“RACK RS422”口与地址为2的框架接口模块背板的“HOST”口连接。
6、框架地址为1的框架接口模块背板跳线跳为“RS422”，框架地址为2的框架接口模块背板跳线跳为“RS232”。
7、检查各个卡件背板的类型跳线是否正常。
（见附录1）8、检查各个继电器的默认跳线是否正确。
（大机超速保护卡和小机4通道继电器卡件均为“NDE”）9、检查零转速卡件的背板“Z~COM”端子是否已经短接。
10、通讯故障分析：①当通讯出现问题时，先根据第5步检查通讯连线是否正确，再按下”Ctrl”+”Alt”+”Delete”检查上位机是否有后台程序占用COM1口。
②运行“RIM HOST PORT TEST UTILITY”软件，首先启动“COM SET UP”对COM1口进行设置，然后“SCAN RACK”对框架进行COM口进行扫描。
③将框架背板与上位机的通讯线接到框架接口模块前面板的通讯口上，进行第②步试验。
④检查第6步的跳线是否正确，并更换数据线。
二、框架上电1、上电前通知业主等相关人员到场。
TS3500物理带库安装配置步骤
目录
(一) TS3500安装配置步骤 (3)
TS3500的物理规格 (3)
TS3500的安装步骤 (5)
(一)TS3500安装配置步骤TS3500的物理规格
TS3500的安装步骤
1．安装并固定主机柜，通过随机的水平仪调整主机柜的水平。
移出机械臂固定的卡带。
2．如果要安装扩展柜，移出主柜底端滑轨上最右侧的机械臂移动阻止部件。
这个部件会安装在最后一个机柜滑轨的最右侧。
同时移出主机柜右侧的侧挡板。
3．调松第一个扩展柜底部滑轨上的固定齿形导轨的两个螺丝和固定销，使得该齿形导轨能够左右移动。
（如下图4）
4．将辅助滑轮（如下图6）放在扩展柜的左边两个底座下，将扩展柜向左靠近主柜。
调整扩展贵的高度，使得扩展柜的锥形导向杆（如下图5）能够插入主柜的导向孔中。
5．用E型工具（P/N 24R0183）调整两个机柜之间的间隙，并用水平仪调整扩展柜的水平。
固定扩展柜，并移走辅助滑轮。
6．安装两个机柜之间间隙的前、后和上面的挡板（如下图9、10、11、12）。
安装两个机柜之间的连接螺栓（如下图7）。
调整机柜上导向板的位置，确保其平整（如下图2）。
6．将两个导轨固定销(如下图2)，固定在主柜导轨的前后两侧，此时不要紧固螺栓。
将第3步中已经调松的扩展柜的齿形导轨向主柜的导轨移动，使得固定销能够进入到扩展柜的导轨前后的槽中，安装导轨固定销及螺栓，不要紧固螺栓（如下图4）。
7．将齿形调整工具横跨在主柜齿形导轨和扩展柜齿形导轨上（如下图6），左右调整扩展柜的导轨，使得导轨的齿能够正好吻合。
固定扩展柜导轨固定螺栓，固定导轨之间的固定销。
8．将导轨的两根滑杆嵌入上下两个槽中（如下图5），并用工具压紧（如下图7）（P/N50G0405）。
9．全部机柜连接完成后，根据机柜的个数选择不同的机械臂控制电缆（此电缆位于机械臂底部的电缆槽中），连接机械臂。
如下图连接。
根据下表按机柜的个数选择电缆的种类。
10．将第2步中移出的机械臂阻止部件安装在最后一个机柜底部导轨的右侧。
11．将第2步移出的机柜右侧侧挡板安装在最后一个机柜的右侧。
12．控制线路的连接，参照下图：FIC卡位于机柜后面的上部。
连接FIC卡上的J6到前一个机柜的J8
连接FIC卡上的J5到前一个机柜的J7
移出所有扩展机柜FIC卡J15上的terminator
移出所有机柜上FIC卡J16上的terminator，除了最后一个扩展柜的。
按照下图的方式连接J23和J22。
