电子电路原理电子电路是现代电子技术的基础,广泛应用于通信、信息处理、工业控制、医疗设备等众多领域。
在本文中,我们将探讨电子电路的原理及其重要性。
一、电子电路的基本原理电子电路是由电子元器件(如电阻、电容、电感、二极管、晶体管等)组成的网络,通过电流和电压信号的传递与处理实现信息的转换和控制。
其主要原理包括以下几个方面:1. 电压和电流关系:欧姆定律描述了电路中电压、电流和电阻之间的关系,即U = IR,其中U表示电压,I表示电流,R表示电阻。
2. 电阻与电流:电阻用于限制电流的流动,通过阻碍电子的流动来转化电能为热能。
根据欧姆定律,电流等于电压除以电阻,即I = U/R。
3. 电容与电压:电容是一种能够存储电荷的元件,通过在两个导体之间形成电场来存储能量。
电容的充电和放电过程中,电容器两端的电压会发生变化。
4. 电感与电流:电感是由线圈等导体构成的元件,通过磁场的感应作用来存储能量。
当电流变化时,电感产生的电磁感应会产生反向电势,抵抗电流的变化。
5. 二极管的整流作用:二极管是一种只允许电流单向通过的元件,可以将交流信号转换为直流信号。
当二极管正向偏置时,电流可以流过二极管;反向偏置时,电流无法流动。
6. 晶体管的放大作用:晶体管可以实现信号的放大,是电子电路中最重要的元件之一。
通过控制输入信号的电流,可以调节晶体管的放大倍数,实现对信号的放大和调节。
二、电子电路的重要性电子电路在现代科技发展中具有不可替代的作用,其重要性主要体现在以下几个方面:1. 信息传递:电子电路作为信息传递的基础,可以将各种形式的信息转换为电信号进行传输,从而实现音视频的传播、数据的处理和存储等功能。
2. 控制和调节:电子电路在工业控制和自动化领域中起到至关重要的作用,可以对各种设备和系统进行精确的控制和调节,提高生产效率和质量。
3. 信号处理:电子电路可以对信号进行放大、滤波、调节等处理,从而改善信号的质量和传输效果。
二极管特性的作用和用途二极管是一种具有两个引脚的电子元件,其主要功能是利用PN结的特性来控制电流的流动方向。
在电子电路中,二极管具有多种重要的作用和用途。
首先,二极管可以用作整流器。
在交流电路中,由于交流电的正负半周具有不同的方向,因此可以使用二极管将交流电转化为直流电。
当正弦波的电压为正值时,二极管处于正向偏置,导通状态,电流可以通过;当正弦波的电压为负值时,二极管处于反向偏置,截止状态,电流无法通过。
这样,通过二极管的整流作用,可以将交流电转化为直流电,用于各种电子设备和电路中。
其次,二极管可以用作电压稳压器。
在电子设备中,有时需要对输入电压进行稳压处理,以确保输出电压在一个稳定的范围内。
通过使用二极管的稳压特性,可以实现对电压的稳定调整。
当输入电压超过二极管的正向电压时,二极管处于正向偏置状态,电流较大,可以起到压降作用;当输入电压较小时,二极管处于截止状态,电流较小,可以起到电压维持作用。
通过这种方式,可以实现对电压的稳定调整,确保输出电压在需要的范围内。
此外,二极管还可以用作信号调制和解调。
在通信系统中,常常需要对信号进行解调和调制,以实现信号的传输和处理。
通过使用二极管的非线性特性,可以实现对信号的调制和解调。
在调制过程中,输入信号通过调制电路,使得输入信号的特点被嵌入到载波信号中,然后通过传输媒介进行传输;在解调过程中,接收到的信号经过解调电路,将载波信号还原为原始信号。
通过这种方式,可以实现对信号的传输和处理。
此外,二极管还可以用于电源电路的保护。
在电子设备中,常常需要对电路进行保护,以防止电源电压超过预定范围,对设备造成损坏。
通过使用二极管的特性,可以将电源电压限制在一个安全范围内。
当电源电压超过设定值时,二极管处于正向偏置状态,电流可以通过,起到限流的作用;当电源电压在设定范围内时,二极管处于截止状态,电流无法通过。
通过这种方式,可以实现对电源电压的限制和保护。
另外,二极管还可以用作温度传感器。

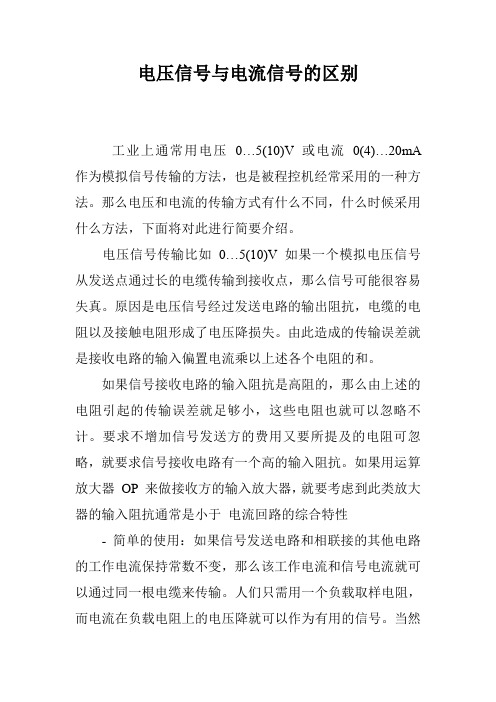

电压信号与电流信号的区别工业上通常用电压0…5(10)V 或电流0(4)…20mA 作为模拟信号传输的方法,也是被程控机经常采用的一种方法。
那么电压和电流的传输方式有什么不同,什么时候采用什么方法,下面将对此进行简要介绍。
电压信号传输比如0…5(10)V如果一个模拟电压信号从发送点通过长的电缆传输到接收点,那么信号可能很容易失真。
原因是电压信号经过发送电路的输出阻抗,电缆的电阻以及接触电阻形成了电压降损失。
由此造成的传输误差就是接收电路的输入偏置电流乘以上述各个电阻的和。
如果信号接收电路的输入阻抗是高阻的,那么由上述的电阻引起的传输误差就足够小,这些电阻也就可以忽略不计。
要求不增加信号发送方的费用又要所提及的电阻可忽略,就要求信号接收电路有一个高的输入阻抗。
如果用运算放大器OP 来做接收方的输入放大器,就要考虑到此类放大器的输入阻抗通常是小于电流回路的综合特性- 简单的使用:如果信号发送电路和相联接的其他电路的工作电流保持常数不变,那么该工作电流和信号电流就可以通过同一根电缆来传输。
人们只需用一个负载取样电阻,而电流在负载电阻上的电压降就可以作为有用的信号。
当然还应该注意工作电压要足够高,以满足电流回路里所需要的电压降。
- 低廉的成本:与数字信号传输需要一个AD 转换,一个单片机和一个合适的驱动电路相比,用简单的电流回路方法,人们只需要一条电缆,一个负载电阻和一个测量电压表。
特别当对测量精度要求高的时候,二者产品成本的差别就更加明显了。
- 错误诊断:4-20mA 电流信号传输的优点除了传输距离远和抗干扰能力强外,还会自动提供出错信息。
在一个经过校准的系统输出零信号时(输出端为电流4mA),如果接收到的信号大于零毫安而小于 4 毫安时,就说明此时系统一定有问题。
如果接收到的电流信号为零,那么一定是电缆断了或者信号接收方面出了问题。
如果电流信号超过20mA 就意味着输入端方面的信号过载或者信号接收方面有问题。
有线通信的原理
有线通信是指将信息通过导线传送的通信方式。
其原理基于信号的电传输。
有线通信主要通过电流或电压信号的变化来传输信息。
发送方将要传输的信息转换为电信号,然后通过导线传送。
在传输过程中,电信号可能会受到干扰或衰减,因此通常会添加一定的保护和增强机制。
在有线通信中,常用的导线是金属导体,如铜或铝。
这是因为金属导体具有良好的电导性能,可以有效地传输电信号。
信号的传输通过将电流或电压应用到导线上来实现。
当电流通过导线时,会在导体内产生磁场。
而当电压应用到导线上时,会在导体中产生电场。
根据不同的通信协议和传输方式,可以选择合适的电流或电压信号来传输信息。
在接收方,利用电子设备可以将传输的电信号转换为相应的信息。
接收端通常会加入解码器和滤波器来进行信号处理,以过滤掉干扰和噪声,并恢复出原始的信息。
有线通信的优点包括稳定可靠、传输速度较高、抗干扰能力较强等。
然而,它也存在着一些限制,如信号传输距离的限制和成本较高等。
总的来说,有线通信通过电信号的电传输来传输信息。
它是广泛应用于各种领域的通信方式,如电话、网络等。
随着技术的进步,有线通信也在不断发展,以满足不同应用场景的需求。
电流型PHY和电压型PHY的工作原理1. 引言在计算机网络中,PHY(物理层)是指负责将数字信号转换为模拟信号以及将模拟信号转换为数字信号的硬件设备。
PHY主要负责数据的传输和接收,是整个网络通信的基础。
根据数据传输的方式不同,PHY可以分为电流型PHY和电压型PHY。
2. 电流型PHY电流型PHY是一种将数字信号转换为模拟电流进行传输的物理层设备。
它将二进制数据转换为不同大小的电流脉冲,并通过传输介质(如铜线)发送到网络中。
2.1 原理当发送端产生一个二进制数据位时,电流型PHY会将其转换为一个特定大小和持续时间的脉冲。
这个脉冲会通过发送端连接到传输介质上(如铜线)。
接收端会监听传输介质上的电流变化,并将其转换回数字信号。
2.2 工作过程1.发送端:当要发送一个数据位时,发送端会根据协议规定产生相应大小和持续时间的电流脉冲。
2.传输介质:发送端通过连接到传输介质上将电流脉冲传输到接收端。
传输介质通常是一根铜线,可以通过差分信号或单端信号进行传输。
3.接收端:接收端会监听传输介质上的电流变化,并根据一定的阈值来判断接收到的是1还是0。
接收端将电流信号转换为数字信号,并将其传递给上层网络设备。
2.3 优点和缺点优点 - 抗干扰能力强:由于电流型PHY使用模拟电流进行传输,其抗干扰能力较强,可以在较差的环境下实现可靠的数据传输。
- 适用范围广:电流型PHY适用于各种不同类型的传输介质,如铜线、光纤等。
缺点 - 需要较多的功耗:由于使用模拟电流进行传输,电流型PHY需要消耗较多的功耗。
- 系统复杂度高:由于需要对电流进行精确控制和检测,所以电流型PHY的系统复杂度相对较高。
3. 电压型PHY电压型PHY是一种将数字信号转换为模拟电压进行传输的物理层设备。
它将二进制数据转换为不同大小的电压信号,并通过传输介质发送到网络中。
3.1 原理当发送端产生一个二进制数据位时,电压型PHY会将其转换为一个特定大小的电压信号。
电路中的电流与电压的非线性关系电流与电压是电路中最基本的物理量,它们之间的关系对于电路的设计和分析具有重要的意义。
在理想情况下,电流与电压的关系是线性的,即满足欧姆定律。
然而,在实际电路中,往往存在着电流与电压的非线性关系。
一、背景介绍电路中的电流与电压之间的关系是由电路元件的特性所决定的。
在线性电路中,电流与电压满足欧姆定律,即电流与电压成正比例关系,比例系数为电阻。
这种线性关系在许多电路应用中得到了广泛应用。
然而,在某些特殊情况下,电流与电压之间的关系不再满足欧姆定律,即存在非线性关系。
这主要是因为电路元件的非线性特性,例如二极管、场效应管等。
非线性关系的存在使得电流与电压之间的关系更加复杂,需要采用不同的方法进行分析和计算。
二、电路中的非线性元件电子元件的非线性特性是导致电路中电流与电压非线性关系的主要原因。
以下是几个常见的非线性元件:1. 二极管:二极管是一种最常见的非线性元件。
在正向偏置时,二极管呈现出低电阻的特性,电流与电压之间的关系近似为指数函数。
而在反向偏置时,二极管表现出高电阻,基本上不导通电流。
2. 场效应管:场效应管是一种三极管,也是一种重要的非线性元件。
场效应管通过调节栅极电压来控制漏极与源极之间的电流,其工作原理与二极管有所不同,但同样存在非线性关系。
3. 电容器:电容器在电路中主要用于储存电荷。
在直流电路中,电容器对电流呈现开路状态,电流与电压之间的关系是非线性的。
而在交流电路中,电容器对电流的阻抗与频率成反比,同样呈现非线性关系。
三、非线性关系的影响非线性关系对电路的性能和稳定性产生重要影响。
以下是一些主要影响:1. 谐波产生:非线性关系会导致电路中产生谐波成分,这对于一些精密仪器和通信系统来说是不可接受的。
因此,在设计这些电路时,需要采取相应的补偿和抑制措施。
2. 工作点漂移:由于非线性关系的存在,电路的工作点可能会发生漂移。
这意味着电路在不同的工作条件下,其性能表现会有所变化。
什么是电磁振荡与交流电路的特性电磁振荡与交流电路的特性电磁振荡是电磁场在时域和空域内周期性变化的现象,它是交流电路运行的基础。
交流电路则是通过交替变化的电流和电压实现信号传输和信息处理的基本工具。
本文将深入探讨电磁振荡与交流电路的特性,旨在帮助读者理解它们的工作原理和应用。
一、电磁振荡的基本概念电磁振荡指的是电磁场中电磁能量在电磁传播的过程中以某种频率和波长周期性地来回传递的现象。
它产生的条件是电容和电感的存在,同时需要外界提供能量来维持电磁场的振荡。
电磁振荡常见的应用包括无线通信、射频电路、雷达和微波等。
二、交流电路的基本特性交流电路由交流电源、电感、电容和电阻等元件组成,它能够实现电能的传输和转换。
交流电路具有以下几个基本特性:1. 交流电压和电流的周期性变化交流电路中的电压和电流呈正弦波形,其大小和方向在一个周期内不断变化。
交流电路的频率是指单位时间内正弦波形完成一个周期的次数,单位为赫兹(Hz)。
2. 交流电压和电流的相位差交流电路中的电压和电流之间存在相位差。
当电压和电流的峰值同时出现时,它们的相位差为0度;当电流比电压滞后90度时,相位差为-90度。
相位差的变化反映了电流和电压之间的时间关系。
3. 阻抗和相位角交流电路中,电流和电压的关系可以用阻抗和相位角来描述。
阻抗是交流电路对交流电流的阻碍程度,它与电阻、电容和电感等元件的参数密切相关。
相位角则用来表示电流相对于电压的相位差。
4. 电路稳态和暂态响应交流电路的稳态响应指的是当电路中达到稳定状态后,电压和电流不再发生变化,呈现出稳定的正弦波形。
而暂态响应则是指电路在初始状态或突变后,电流和电压发生变化的过程。
三、电磁振荡与交流电路的关系电磁振荡与交流电路密切相关,它们共同构成了电子技术领域中重要的理论基础和实践应用。
交流电路的元件,如电感和电容,使得电磁振荡成为可能。
电磁振荡又为交流电路提供了频率源,使得交流电路能够实现信号的传输、放大和处理。
简述电路工作原理
电路是由各种电子元件(如电阻、电容、电感、二极管、晶体管等)连接而成的,用来实现电子设备的工作。
电路通过电流的流动,实现了信号的传输、处理和控制。
电路工作的基本原理是电流的流动。
在电路中,电源提供电势差,使电子在导体中形成电流。
电流在导体中的流动受到电阻的阻碍,电阻会使电流产生能量损失和电位差降低。
电流会通过各种元件的连接路径,完成电路内各个部分的功能。
不同的电子元件在电路中起到不同的作用。
例如,电阻用来限制电流的大小,电容能够存储电荷,电感能够存储磁能量,二极管可以实现电流的单向传输,晶体管可以实现信号放大和开关控制等。
电路中的信号传输是基于电压和电流的变化进行的。
不同元件对电信号的响应也不同,例如电容可以使电信号的频率成倍增加,电感可以使电信号的频率减小。
通过合理选择元件和设计电路连接方式,可以实现信号的滤波、放大、增益、调制等功能。
同时,电路中的元件和连接方式也可以实现电路的开关控制和逻辑运算。
通过使用开关元件如晶体管,可以实现电路的开关控制,使特定部分的电流通断,达到控制电子设备的目的。
逻辑运算电路通过组合不同的元件和连接方式,实现逻辑功能,如与门、或门、非门等。
总之,电路工作的基本原理是基于电流的流动和电信号的变化。
通过选择合适的元件和设计合理的电路连接方式,可以实现信号的传输、处理和控制,实现电子设备的各种功能。
有的设备需要电压信号,有的需要电流信号,这两种信号有什么区别?”1、信号源输出最大功率的条件是,输出阻抗等于输入阻抗,称为阻抗匹配;2、如果在信号传输中,一级到下一级不能阻抗匹配信号能量将产生衰减,波形将产生失真、畸变;3、阻抗匹配分高阻抗匹配与低阻抗匹配;4、低阻抗匹配时,传输信号电流大,即我们说得电流信号;5、高阻抗匹配时,传输信号电压高,即我们说得电压信号;6、如果远距离输送信号,为了减小线路损耗,一般采用电压信号即高阻抗传输;7、如果近距离输送信号,为了线路损耗不大,一般采用电流信号即低阻抗传输;8、电流信号抗干扰能力强,因为一般干扰信号为电压信号9、如果由于远距离传送,信号干扰严重,可采用电流信号传送,减小干扰;10、当然采用电流信号还是电压信号也有其它原因;“与众不同”的魄力!1、信号的功率与信号的传输有很大关系;2、在放大电路的前置级,输入的弱电信号,抗干扰是主要考虑因素;3、在功放级,输出的强功率信号,传输的能量损失是主要考虑因素;4、干扰信号一般是电压信号,与传输距离成正比;5、如果前置级的输入信号,采用电流信号,即低阻抗匹配,可以短路吸收杂波电压干扰信号,特别是传输距离较远时,采用电流信号低阻抗匹配更有利于抗干扰!6、我“与众不同”的是什么,一目了然!也谈电压和电流的传输方式有什么不同工业上通常用电压0…5(10)V 或电流0(4)…20mA 作为模拟信号传输的方法,也是被程控机经常采用的一种方法。
那么电压和电流的传输方式有什么不同,什么时候采用什么方法,下面将对此进行简要介绍。
电压信号传输比如0…5(10)V如果一个模拟电压信号从发送点通过长的电缆传输到接收点,那么信号可能很容易失真。
原因是电压信号经过发送电路的输出阻抗,电缆的电阻以及接触电阻形成了电压降损失。
由此造成的传输误差就是接收电路的输入偏置电流乘以上述各个电阻的和。
如果信号接收电路的输入阻抗是高阻的,那么由上述的电阻引起的传输误差就足够小,这些电阻也就可以忽略不计。
电量采集装置工作原理
电量采集装置主要通过测量电流和电压来实现对电量的采集。
其工作原理如下:
1. 电流采集:采集装置通过电流互感器或霍尔传感器等装置将待测电流转换为相应的电信号。
电流互感器是一种电流传感器,它利用电磁感应的原理,在电流通入或通过导线时,产生与电流成正比的信号输出。
霍尔传感器则利用霍尔效应,通过感应电流所产生的磁场来测量电流强度。
2. 电压采集:采集装置通过电压分压器或电压互感器等装置将待测电压转换为相应的电信号。
电压分压器是一种电阻网络,在电压测量点与地之间设置不同阻值的电阻,使输入电压按比例分压,从而得到与输入电压成比例的输出电压。
电压互感器则利用电磁感应原理,将待测电压转换为与之成正比的信号输出。
3. 信号处理:采集到的电流信号和电压信号经过放大、滤波和模数转换等处理,将模拟信号转换为数字信号,以便后续的数据处理和存储。
4. 数据存储与传输:转换为数字信号后,采集装置将采集到的电量数据存储在内部储存器或通过通信接口传输到上位机或云端服务器,以便进一步分析、管理和监控。
通过上述工作原理,电量采集装置可以实时、准确地采集电流
和电压数据,用于电力系统的监测、节能管理以及设备状态判断等应用。
电流和电压信号的传输和处理
电流和电压输出信号有什么不同,选择哪一种好?流量仪表,温度仪表,压力仪表,液位仪表通常都采用4-20MA电流信号输出,下面我们先来介绍一下什么是电压,什么是电流。
电压:也称作电势差或电位差,是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
其大小等于单位正电荷因受电场力作用从A点移动到B点所作的功,电压的方向规定为从高电位指向低电位的方向。
电压的国际单位制为伏特(V),常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)等。
电流:是指电荷的定向移动。
电源的电动势形成了电压,继而产生了电场力,在电场力的作用下,处于电场内的电荷发生定向移动,形成了电流。
电流的大小称为电流强度(简称电流,符号为I),是指单位时间内通过导线某一截面的电荷量,每秒通过1库仑的电量称为1「安培」(A)。
安培是国际单位制中所有电性的基本单位。
除了A,常用的单位有毫安(mA)、微安(μA) 。
电流和电压输出信号有什么不同,选择哪一种好?在单片机控制的许多应用场合,都要使用变送器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号,如电流变送器,压力变送器、温度变送器、流量变送器等。
早期的变送器大多为电压输出型,即将测量信号转换为0-5V电压输出,这是运放直接输出,信号功率<0.05W,通过模拟/数字转换电路转换数字信号供单片机读取、控制。
但在信号需要远距离传输或使用环境中电网干扰较大的场合,电压输出型传感器的使用受到了极大限制,暴露了抗干扰能力较差,线路损耗破坏了精度等等等缺点,而两线制电流输出型变送器以其具有极高的抗干扰能力得到了广泛应用。
电压输出型变送器抗干扰能力极差,线路损耗的破坏,谈不上精度有多高,有时输出的直流电压上还叠加有交流成分,使单片机产生误判断,控制出现错误,严重时还会损坏设备,输出0-5V绝对不能远传,远传后线路压降大,精确度大打折扣。
现在很多的ADC,PLC,DCS的输入信号端口都作成两线制电流输出型变送器4-20mA的,证明了电压输出型变送器被淘汰的必然趋势。
电流和电压输出信号有什么不同,选择哪一种好?电流输出型变送器的输出范围
常用的有0~20mA及4~20mA两种,电流变送器输出最小电流及最大电流时,分别代表电流变送器所标定的最小及最大额定输出值。
下面以测量范围为以0~100A的电流变送器为例进行叙述。
对于输出0~20mA的变送器0mA 电流对应输入0A值,输出4~20mA的变送器4mA电流对应输入0A值,两
类传感器的20mA电流都对应100A值。
对于输出0~20mA的变送器,在
电路设计上我们只需选择合适的降压电阻,在A/D转换器输入接口直接将电阻
上的0-5V或0-10V电压转换为数字信号即可,电路调试及数据处理都比较简单。
但劣势是无法判别变送器的损坏,无法辨别变送器输出开路和短路。
对于输出4~20mA的变送器,电路调试及数据处理上都比较烦琐。
但这种变送器能够在变送器线路不通时,短路时或损坏时通过能否检测到正常范围内的电流(正常时最小值也有4mA),来判断电路是否出现故障,变送器是否损坏,因此得到更为广泛普遍的使用。
由于4~20mA变送器输出4mA时,在取样电阻上的电压不等于0,直接经模拟数字转换电路转换后的数字量也不为0,单片机无法直接利用,通过公式计算过于复杂。
因此一般的处理方法是通过硬件电路将
4mA在取样电阻上产生的电压降消除,再进行A/D转换。
这类硬件电路首推RCV420,是一种精密的I/V转换电路, 还有应用LM258自搭的I/V转换电路,这个电路由两线制电流变送器产生的4~20mA电流与24V以及取样电阻形成电流回路,从而在取样电阻上产生一个1-5V压降,并将此电压值输入到放大器
LM258的3脚。
电阻分压电路用来在集成电路LM258的2脚产生一个固定的电压值,用于抵消在取样电阻上4mA电流产生的压降。
所以当两线制电流变送器为最小值4mA时,LM258的3脚与2脚电压差基本为0V。
LM258与其相连接的电阻构成可调整电压放大电路,将两线制电流变送器电流在取样电阻上的电压值进行放大并通过LM258的1脚输出至模拟/数字转换电路,供单片机CPU 读入,通过数据处理方法将两线制电流变送器的4-20mA电流在LCD/LED屏幕上以0-100A值的形式显示出来。
(图2) 五.什么是两线制电流变送器的6大全面保护功能: (1)、输入过载保护; (2)、输出过流限制保护; (3)、输出电流长时间短路保护; (4)、两线制端口瞬态感应雷与浪涌电流TVS抑制保护; (5)、工作电源过压极限保护≤35V; (6)、工作电源反接保护。
