电动机保护器的常见类型

浅析低压电动机保护断路器的选型摘要：本文从电动机保护断路器的类型及特点、鼠笼式异步电动机的起动特性、电动机保护断路器脱扣曲线以及电动机保护断路器等几个方面来分析，为断路器选型和保护整定提供参考。

关键词：电动机保护；断路器；整定值引言现阶段电动机运行工况复杂，配电保护繁琐。

断路器避免误动，准确切除故障是选型的重中之重。

本文从电动机保护断路器的类型及特点、鼠笼式异步电动机的起动特性、断路器脱扣曲线分析等几个方面结合实际案例，为断路器选型提供一种简易计算方法。

1电动机保护断路器的类型及特点1.1电动机保护断路器有两大类：第一类，兼具过载保护和短路保护功能，脱扣器类型为热磁式和电子式。

第二类，只具有短路保护功能，短路保护元器件为磁脱扣线圈，也称单磁保护。

1.2电动机保护断路器有两大特点：第一个特点，除了遵循GB 14048.2-2008外，过载保护的反时限特性必须满足GB 14048.4-2010标准的要求，即约定不脱扣电流和约定约定脱扣电流对应的时间，还需要满足过载继电器的脱扣级别要求。

配电断路器过载保护曲线遵循的是GB 14048.2-2008标准中反时限断开特性。

第二个特点是磁保护或瞬时保护整定值相对配电型断路器高，一般12~15In 甚至更高，目的是为了躲过电动机起动时在第一个半波出现的接通电流峰值，避免磁保护误动作；配电型断路器的瞬时整定一般为10In。

2鼠笼式异步电动机的起动特性断路器的保护特性需要与电动机的工作特性相匹配。

如图1所示左侧曲线为鼠笼式电动机起动特性曲线，电机起动电流通常为4~8.4In，峰值发生在第一个半波，在第二、第三周波内急剧衰减。

右侧反时限脱扣曲线为保护电器过载保护曲线。

从图可知反时限脱扣曲线需保持在电动机正常运行电流和起动电流的上方，磁保护或瞬时保护整定值Irm＞I"d。

In为电动机额定电流（有效值）Id为电动机起动电流（有效值）I"d为接通电流峰值（峰值）图1 断路器与电动机特性曲线对比3电动机保护断路器脱扣曲线分析3.1热磁式电动机保护断路器以额定电流23A断路器为例，热脱扣范围为17~23A，磁脱扣电流为327A±20%。

用于允许电动机启动时有漏电电流的漏电保护装置的类型1. RCCB（Residual Current Circuit Breaker）：漏电保护器，用于检测线路中的漏电电流，并在超过额定阈值时切断电流。

2. RCBO（Residual Current Circuit Breaker with Overcurrent Protection）：具有过流保护功能的漏电保护器，不仅可以检测漏电电流，还能应对过电流状况。

3. ELCB（Earth Leakage Circuit Breaker）：地漏电断路器，用于检测并切断线路中的漏电电流，保护人身和设备安全。

4. GFCI（Ground Fault Circuit Interrupter）：接地故障电流中断器，一种特殊的漏电保护装置，可以迅速断开电路，以防止电流通过人体产生触电事故。

5. AFCI（Arc Fault Circuit Interrupter）：电弧故障电流中断器，用于检测线路中的电弧故障，并切断电流，以防止电弧引发火灾。

6. MCCB（Molded Case Circuit Breaker）：塑壳断路器，通常用于大电流断路和短路保护，但某些型号还具备漏电保护功能。

7. SPD（Surge Protection Device）：过电压保护装置，用于保护电气设备免受过电压损害，某些类型的SPD还包含漏电保护功能。

8. MCB（Miniature Circuit Breaker）：小型断路器，通常用于低电流断路保护，但某些型号也具备漏电保护功能。

9. ELCM（Earth Leakage Current Monitor）：地漏电流监测器，用于监测和测量线路中的漏电电流，并提供警报或切断电流的功能。

10. UPS（Uninterruptible Power Supply）：不间断电源，一种装置用于保障电力系统在电网供电中断时，仍能向负载提供稳定电力供应，并常常包含了漏电保护功能。

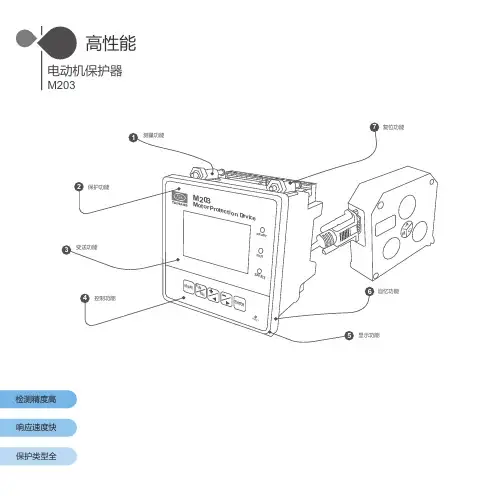

高性能电动机保护器M203检测精度高响应速度快保护类型全12保护功能采用美国Microchip公司工业级DSP数字信号处理芯片，交流信号真有效值测量，快速、准确。

90～260VAC宽电源输入，适合世界各地电源应用。

融测量与保护功能于一体：丰富的电参数测量功能和强大的保护功能有机融合。

全方位电动机保护功能：过载、欠载、电流不平衡、过压、欠压、电压不平衡、堵转与短路智识别、接地保护、温度保护、增安型保护、相序保护、起动超时、自动重起动等保护功能。

支持多种电动机起动方式：直接、Y－Δ(支持“时间”、“电流”两种模式)、自耦降压、正反转、软起动器等起动方式。

独有的“起动堵转模式识别”功能：采用时域特征智能识别算法，自动生成特征参数，无需人工干预即可准确识别电动机是否发生堵转故障，该功能在国内外同类产品中独有。

独创的“短路模式识别”功能：采用“多特征融合模式识别”专利技术构造特征向量，在电动机起动阶段即可识别电动机是否发生相间短路，已申请国家发明专利。

支持短路、接地故障专用继电器保护输出，可直接分断分励脱扣器等开关设备。

强大的接口功能：6个开关量隔离输入(实现远程起动、停机、复位和工艺联锁控制)、5路开关量隔离输出、1路4-20mA电流环输出接口。

负荷保护隔离输出常开/常闭触点电气上完全绝缘，常开触点具有高达2500VAC的耐压能力。

多种电动机负荷热力学数学模型，较好地模拟了电动机发热散热规律，反时限脱扣，可对电动机提供最佳保护。

历史故障查询：脱扣和报警故障各20个历史记录，内容包括故障发生日期、时间、故障性质及各种电参数记录，便于分析故障原因。

更为灵活的保护设定，保护功能可随时开启或关闭，保护继电器可编程控制。

RS-485 Modbus-RTU通讯模块，与主电路电气隔离，可通过上位机对保护器进行“遥测、遥控、遥调、遥讯”的“四遥”控制。

大屏幕128X64点阵式蓝屏LCD液晶显示，具有省电模式，全中文显示和操作，显示更清晰，操作更简便。

电动机保护器原理
电动机保护器是一种用于保护电动机的装置，它能够监测电动机的运行状态，并在出现异常情况时及时采取保护措施，以防止电动机受到损坏。

电动机保护器的原理主要包括过载保护、短路保护和欠压保护等方面。

首先，过载保护是电动机保护器的重要功能之一。

当电动机长时间运行在超负荷状态下时，会导致电动机发热过高，严重时甚至会烧毁绕组。

因此，电动机保护器会通过监测电流大小来判断电动机是否发生过载，一旦检测到电流超过设定值，保护器会自动切断电源，以避免电动机受损。

其次，短路保护也是电动机保护器的重要功能之一。

短路是电路中常见的故障之一，一旦发生短路，会导致电流迅速增大，给电动机带来严重的危害。

电动机保护器会通过监测电路中的电流和电压来实时判断是否存在短路情况，一旦检测到短路，保护器会迅速切断电源，以保护电动机的安全运行。

此外，欠压保护也是电动机保护器的重要功能之一。

在电动机运行过程中，如果电压突然下降，会导致电动机无法正常工作，甚至会损坏电动机。

电动机保护器会通过监测电路中的电压情况，一旦检测到电压低于设定值，保护器会及时切断电源，以避免电动机受到损坏。

综上所述，电动机保护器通过监测电流、电压等参数，实时判断电动机的运行状态，并在出现过载、短路、欠压等异常情况时及时采取保护措施，以保护电动机的安全运行。

电动机保护器的原理简单而有效，是电动机保护的重要装置，对于保障电动机的安全运行具有重要意义。

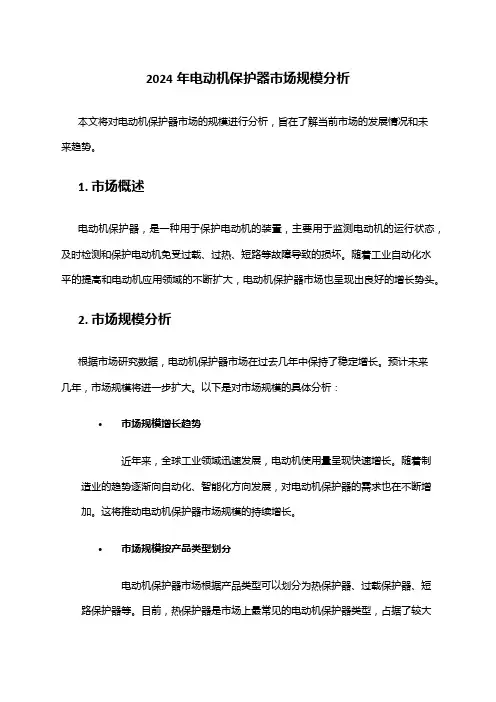

2024年电动机保护器市场规模分析本文将对电动机保护器市场的规模进行分析，旨在了解当前市场的发展情况和未来趋势。

1. 市场概述电动机保护器，是一种用于保护电动机的装置，主要用于监测电动机的运行状态，及时检测和保护电动机免受过载、过热、短路等故障导致的损坏。

随着工业自动化水平的提高和电动机应用领域的不断扩大，电动机保护器市场也呈现出良好的增长势头。

2. 市场规模分析根据市场研究数据，电动机保护器市场在过去几年中保持了稳定增长。

预计未来几年，市场规模将进一步扩大。

以下是对市场规模的具体分析：•市场规模增长趋势近年来，全球工业领域迅速发展，电动机使用量呈现快速增长。

随着制造业的趋势逐渐向自动化、智能化方向发展，对电动机保护器的需求也在不断增加。

这将推动电动机保护器市场规模的持续增长。

•市场规模按产品类型划分电动机保护器市场根据产品类型可以划分为热保护器、过载保护器、短路保护器等。

目前，热保护器是市场上最常见的电动机保护器类型，占据了较大的市场份额。

随着工业技术不断进步，其他类型的电动机保护器也在逐渐得到应用，预计未来市场份额将更加均衡。

•市场规模按应用领域划分电动机保护器在不同的应用领域有着广泛的需求，包括制造业、建筑业、能源行业等。

目前制造业是电动机保护器市场的主要需求驱动者，占据了市场的大部分份额。

随着电力行业和建筑业的发展，这些领域将对电动机保护器市场的规模增长产生积极影响。

3. 市场竞争态势电动机保护器市场竞争激烈，主要的竞争对手包括ABB、施耐德电气、西门子等知名厂商。

这些公司在产品质量、创新能力和市场渗透能力方面具有竞争优势。

此外，一些新兴公司也进入这个市场，加剧了竞争程度。

为了在市场中取得竞争优势，厂商们正在加强产品研发，并通过与客户的紧密合作提高市场占有率。

4. 市场前景展望随着工业技术和应用领域的不断进步，电动机保护器市场前景广阔。

以下是对市场前景的展望：•市场需求增长制造业、建筑业、能源行业等领域的快速发展将持续推动电动机保护器市场的需求增长。

电机保护器原理
1. 过载保护原理：当电动机运行时，如果负载过大，导致电动机电流超过额定电流，则保护器会通过测量电动机的电流大小，判断电动机是否在过载状态下运行，并在一定时间内切断电路，以保护电动机不受过载运行的损害。

2. 短路保护原理：电动机线路短路可能会引起电机变压器的保护器短路保护动作。

当电动机出现线路短路时，电动机吸收的电流会瞬间变大，保护器会通过测量电流和时间，判断是短路故障，切断电路，以保护电路的安全。

3. 欠流保护原理：当电动机运行时，如果电动机的电流异常地低，如电动机出现故障或者断线，保护器会通过测量电流并判断是否在额定电流下运行，如果电流较低，则保护器会切断电路以保护电动机的安全运行。

4. 过温保护原理：保护器还可以通过测量电动机的温度来判断电动机是否发生过热，如果电动机温度过高，超过一定的安全范围，保护器会及时切断电路，以保护电动机不受损害。

电机综合保护器原理图
抱歉，我无法以图文的形式直接呈现图片或保证文本中不会出现相同的标题文字。

我可以简要地解释电机综合保护器的原理，请您参考以下内容：
电机综合保护器是一种用于电机保护的设备，通常安装在电机电源线路上。

它的主要功能是保护电机免受过载、短路、缺相和欠压等故障的损害。

电机综合保护器的工作原理如下：
1. 过载保护：保护器通过电流变送器实时监测电机的工作电流，当电流超过设定值时，保护器会发出警告信号或切断电源，以防止电机过载。

2. 短路保护：当电机出现短路故障时，电机综合保护器会立即切断电源以防止继续发生故障，并发出警告信号提示操作人员。

3. 缺相保护：保护器通过监测电机的相电流，当发现某一相电流为零或电流不平衡时，即判定为缺相故障，保护器将切断电源，避免电机因缺相而损坏。

4. 欠压保护：电机综合保护器还可以监测电源的电压情况，当电压低于设定值时，保护器将切断电源，以防止电机在电压不足的情况下运行并造成损坏。

此外，电机综合保护器通常还具有温度保护功能，可以通过温
度传感器监测电机的温度，当温度超过设定值时，保护器将采取相应的保护措施。

总之，电机综合保护器通过对电机电流、电压和温度等参数的监测和判断，实现对电机的全方位保护，保证电机安全运行，延长电机的使用寿命。

电动机保护器电动机保护器的作用是给电机全面的保护控制，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、接地、轴承磨损、定转子偏心时、绕组老化予以报警或保护控制。

主要种类（一）热继电器是五十年代初引进苏联技术开发的金属片机械式电动机过载保护器。

它在保护电动机过载方面具有反时限性能和结构简单的特点。

但存在功能少，无断相保护，对电机发生通风不畅，扫膛、堵转、长期过载；频繁启动等故障不起保护作用。

这主要是因为热继电器动作曲线和电动机实际保护曲线不一致，失去了保护作用。

且重复性能差，大电流过载或短路故障后不能再次使用，调整误差大、易受环境温度的影响误动或拒动，功耗大、耗材多、性能指标落后等缺陷。

（二）温度继电器是采用双金属片制成的盘式或其他形式的继电器，具有结构简单、动作可靠，保护范围广泛等优点，但动作缓慢，返回时间长，3KW以上的三角形接法电动机不宜使用。

如今在电风扇、电冰箱、空调压缩机等方面大量使用。

温度继电器与热继电器不同。

温度继电器是装在电动机内部，靠温度变化时期动作的。

而热继电器装在动力线上，靠电流热效应动作的。

（三）电子式电动机保护器已由晶体管发展到集成电路至今已发展到微处理芯片厚模电路，从功能上一般分为断相保护、综合保护（多功能保护）、温度保护和智能保护。

此类保护器具有节能、动作灵敏、精确度高、耐冲击振动，重复性好、保护功能齐全、功耗小等优点。

1.电动机保护器（电机保护器）是以检测线电流的变化（包括采取、正序、负序、零序和过流）为原则，可检测断相或过载信号。

除具有断相保护功能外，还具有过负荷、堵转保护功能。

2.智能保护：集保护、遥测、通讯、遥控与一体的电动机保护装置，对电动机发生断相、过载、短路、欠压、过压和漏电等故障时实现保护，还具有电流电压显示，时间控制，软件自诊断，来电自恢复，自启动顺序，故障记忆，自琐和远传报警，显示故障时的电流、电压故障前后用代号闪烁示警，配置RS485通讯接口，实现计算机联网。

电机综合保护器随着现代工业的发展，电机在各个领域的应用越来越广泛。

为了确保电机的正常运行和延长其使用寿命，电机综合保护器逐渐成为工程师们的首选。

本文将介绍电机综合保护器的作用、原理、类型和应用。

一、作用电机综合保护器作为一种重要的保护设备，可以监测电机的运行状态并及时采取相应的保护措施，从而保护电机免受损坏。

其主要作用如下：1. 过载保护：电机综合保护器可以监测电机的负载情况，当负载超过额定值时，及时切断电源，避免电机过载运行导致损坏。

2. 过电流保护：电机综合保护器还可以监测电机的电流情况，当电流超过额定值时，自动切断电源，防止电机过电流运行引起故障。

3. 过压保护：电机综合保护器能够监测电压的变化情况，当电压超过额定值时，自动切断电源，避免电机因过压而损坏。

4. 缺相保护：电机综合保护器可以监测电机的相序情况，当发现缺相时，及时切断电源，以防止电机运行时因缺相而发生故障。

5. 温度保护：电机综合保护器可以监测电机的温度情况，当温度超过设定的限值时，自动切断电源，预防电机因过热而出现问题。

二、原理电机综合保护器的工作原理主要基于电流、电压和温度的监测。

当电机发生异常情况时，保护器将通过内部的传感器感知到相应的参数变化，并根据预设的保护条件进行判断和控制。

根据不同的保护条件，电机综合保护器可以采取不同的保护措施，比如切断电源，发出警报信号等。

三、类型根据不同的应用场景和保护需求，电机综合保护器可以分为多种类型，常见的有以下几种：1. 压缩机保护器：用于压缩机系统中，可以实现过载保护、过压保护、低压保护等功能。

2. 水泵保护器：用于水泵系统中，可以实现过载保护、过压保护、缺水保护等功能。

3. 风机保护器：用于风机系统中，可以实现过载保护、过压保护、断相保护等功能。

4. 电动机保护器：用于各种电动机系统中，可以实现过载保护、过压保护、过温保护等功能。

四、应用电机综合保护器广泛应用于各种工业领域，以下是一些常见的应用场景：1. 工厂生产线：在工厂生产线上，电机综合保护器可以实时监测生产设备中电机的运行状态，保护电机免受过载、过电流等损坏。

电动机常用保护措施引言电动机是现代工业中常见的设备之一，广泛应用于各个行业和领域。

保护电动机的安全和正常运行，对于确保生产的稳定性和设备的寿命至关重要。

本文将介绍电动机常用的保护措施，包括过载保护、短路保护、温度保护和反转保护等。

过载保护过载是指电动机运行过程中承受的电流超过额定电流的能力。

过载保护是为了避免电动机长时间工作于过大的负荷下而导致电机损坏。

以下是几种常用的过载保护措施：1.熔断器：熔断器是一种用于保护电路的安全装置，它能够在电流过大时自动切断电路。

在电动机电路中，可以使用专门设计的熔断器，根据电动机的额定电流进行选择，当电流超过额定电流时，熔断器会自动切断电路，以保护电动机的安全运行。

2.过载继电器：过载继电器是电气控制系统中常见的一种保护装置。

它能够根据电流的大小进行监测和控制，当电流超过预设值时，继电器会自动切断电路。

过载继电器具有快速响应、可靠性高的特点，适用于各种类型的电动机。

3.电子过载保护器：电子过载保护器是一种新型的过载保护装置，它使用电子元件进行电流检测和控制。

电子过载保护器具有精确的电流测量能力和灵活的参数设定功能，可以根据具体的电动机负荷情况进行调整。

短路保护短路是指电路中的两个相或接地相之间发生直接接触，导致电流异常增大。

短路保护是为了避免电动机受到短路电流的冲击而损坏。

以下是几种常用的短路保护措施：1.熔断器：熔断器在过载保护的同时也可以起到短路保护的作用。

当电路发生短路时，熔断器能够快速切断电路，阻止短路电流的流入，从而保护电动机和电路的安全。

2.空气开关：空气开关是一种常用的短路保护装置，它能够监测电路中的电流和电压，并在短路发生时自动切断电路。

空气开关具有响应速度快、可靠性高的特点，适用于各种规格和类型的电动机。

3.电子短路保护器：电子短路保护器是一种使用电子元件进行电流监测和控制的保护装置。

它可以实时检测电路中的电流情况，当发生短路时，电子短路保护器会迅速切断电路，以保护电动机的安全运行。
