键合技术介绍

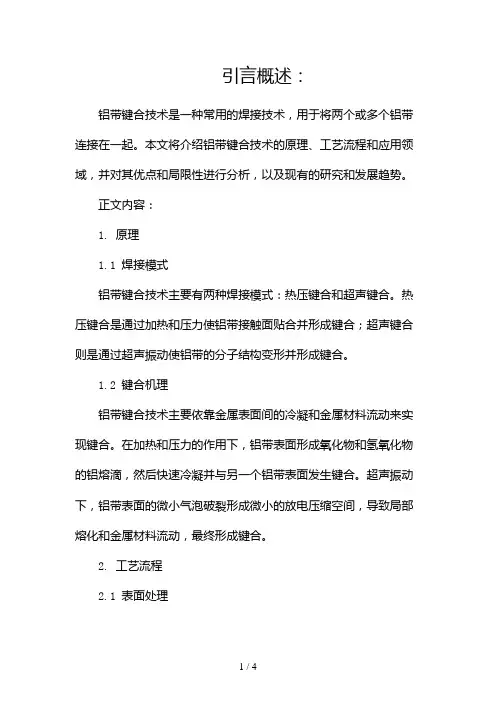

引言概述：铝带键合技术是一种常用的焊接技术，用于将两个或多个铝带连接在一起。

本文将介绍铝带键合技术的原理、工艺流程和应用领域，并对其优点和局限性进行分析，以及现有的研究和发展趋势。

正文内容：1. 原理1.1 焊接模式铝带键合技术主要有两种焊接模式：热压键合和超声键合。

热压键合是通过加热和压力使铝带接触面贴合并形成键合；超声键合则是通过超声振动使铝带的分子结构变形并形成键合。

1.2 键合机理铝带键合技术主要依靠金属表面间的冷凝和金属材料流动来实现键合。

在加热和压力的作用下，铝带表面形成氧化物和氢氧化物的铝熔滴，然后快速冷凝并与另一个铝带表面发生键合。

超声振动下，铝带表面的微小气泡破裂形成微小的放电压缩空间，导致局部熔化和金属材料流动，最终形成键合。

2. 工艺流程2.1 表面处理铝带键合前需要进行表面处理，以去除氧化层和污染物，保证键合面的纯净度和可靠性。

2.2 清洗清洗工艺对于键合质量和键合强度有很大影响。

常用的清洗方法包括溶剂清洗、电解清洗和超声清洗。

2.3 键合参数设置键合参数的选择对于键合质量至关重要。

包括温度、压力、时间和超声功率等参数需要根据具体情况进行调整和优化。

2.4 键合检测键合后需要进行质量检测，包括键合强度、键合界面的金属材料流动情况以及键合面的纯净度等指标的检测。

2.5 键合后处理键合后需要进行后处理工艺，包括冷却处理、抛光和去除剩余溶剂等，以进一步提高键合质量和键合界面的平整度。

3. 应用领域铝带键合技术在电子、汽车和航空航天等领域有着广泛应用。

在电子领域，铝带键合用于制作集成电路等电子元件的封装和连接。

在汽车领域，铝带键合用于汽车底盘和车身部件的制造。

在航空航天领域，铝带键合技术被用于制造航空器的结构件和连接件。

4. 优点和局限性4.1 优点铝带键合技术具有焊接速度快、键合界面平整度高、焊点强度高等优点。

同时，键合后的铝带材料无需进一步处理，有助于节约时间和成本。

4.2 局限性铝带键合技术存在一些局限性，如键合质量受材料纯度和键合参数等因素的影响，能够键合的铝带材料类型有限。

键合技术的原理和应用概述键合技术是一种用于将多个材料或部件连接在一起的方法。

它通过将材料表面进行处理，然后将它们加热或施加压力，使它们粘合在一起。

键合技术被广泛应用于各个行业，例如电子、汽车和航空航天等。

原理键合技术的原理主要涉及以下几个方面：表面处理在进行键合之前，材料表面需要进行处理。

这一步骤通常包括去除脏物和氧化物，以确保材料表面的纯净度和可粘性。

常用的表面处理方法包括清洗、蚀刻和镀金等。

加热加热是键合过程中的关键步骤之一。

通过加热，可以使材料表面的分子运动加快，从而增加它们之间的接触面积，并产生足够的粘合力。

加热的方式可以是局部加热，例如使用激光或火焰，也可以是整体加热，例如使用热板或热风。

压力除了加热，施加适当的压力也是键合技术的重要组成部分。

通过施加压力，可以有效地将材料粘合在一起。

压力的大小需要根据材料的性质和键合的要求进行调整。

粘合剂在一些情况下，键合过程中需要使用粘合剂来增加粘合力和稳定性。

粘合剂可以是液态或固态，具体的选择需要根据材料的特性和键合的要求来决定。

应用键合技术在各个行业中都有广泛的应用，下面列举一些常见的应用领域：电子行业在电子行业中，键合技术被广泛应用于半导体芯片的制造过程中。

通过键合技术，可以将芯片与引线、基板等部件连接在一起，从而实现电路的功能。

键合技术在电子行业中也用于LED芯片和显示器等的制造。

汽车行业汽车行业是另一个应用键合技术的重要领域。

在汽车制造过程中，键合技术可以用于连接车身结构件、制动系统的组件以及电气和电子部件等。

航空航天行业在航空航天行业中，键合技术被广泛应用于飞机和火箭的制造。

通过键合技术，可以将飞机的结构件、引擎和航空电子设备等连接在一起，从而确保飞机的可靠性和安全性。

医疗行业在医疗行业中，键合技术被用于制造医疗设备和医用器械。

通过键合技术，可以将医疗器械的不同部件粘合在一起，从而确保其结构的稳定性和功能的可靠性。

电池制造键合技术在电池制造过程中也有重要的应用。

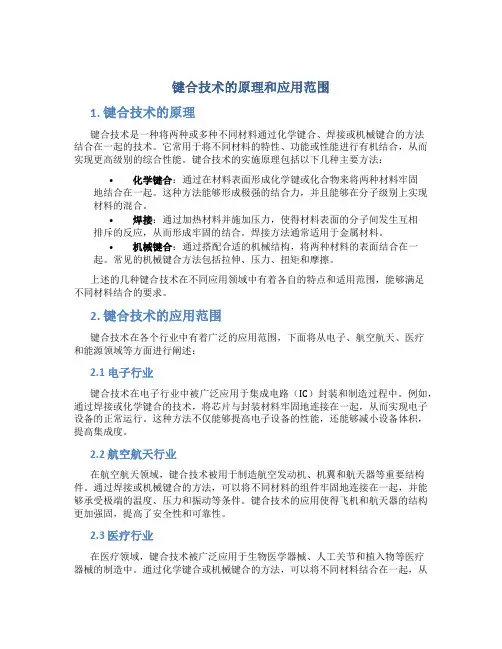

键合技术的原理和应用范围1. 键合技术的原理键合技术是一种将两种或多种不同材料通过化学键合、焊接或机械键合的方法结合在一起的技术。

它常用于将不同材料的特性、功能或性能进行有机结合，从而实现更高级别的综合性能。

键合技术的实施原理包括以下几种主要方法：•化学键合：通过在材料表面形成化学键或化合物来将两种材料牢固地结合在一起。

这种方法能够形成极强的结合力，并且能够在分子级别上实现材料的混合。

•焊接：通过加热材料并施加压力，使得材料表面的分子间发生互相排斥的反应，从而形成牢固的结合。

焊接方法通常适用于金属材料。

•机械键合：通过搭配合适的机械结构，将两种材料的表面结合在一起。

常见的机械键合方法包括拉伸、压力、扭矩和摩擦。

上述的几种键合技术在不同应用领域中有着各自的特点和适用范围，能够满足不同材料结合的要求。

2. 键合技术的应用范围键合技术在各个行业中有着广泛的应用范围，下面将从电子、航空航天、医疗和能源领域等方面进行阐述：2.1 电子行业键合技术在电子行业中被广泛应用于集成电路（IC）封装和制造过程中。

例如，通过焊接或化学键合的技术，将芯片与封装材料牢固地连接在一起，从而实现电子设备的正常运行。

这种方法不仅能够提高电子设备的性能，还能够减小设备体积，提高集成度。

2.2 航空航天行业在航空航天领域，键合技术被用于制造航空发动机、机翼和航天器等重要结构件。

通过焊接或机械键合的方法，可以将不同材料的组件牢固地连接在一起，并能够承受极端的温度、压力和振动等条件。

键合技术的应用使得飞机和航天器的结构更加强固，提高了安全性和可靠性。

2.3 医疗行业在医疗领域，键合技术被广泛应用于生物医学器械、人工关节和植入物等医疗器械的制造中。

通过化学键合或机械键合的方法，可以将不同材料结合在一起，从而实现医疗器械的性能和功能的优化。

例如，通过键合技术制造的人工关节可以提高患者的生活质量。

2.4 能源行业在能源领域，键合技术被应用于太阳能电池板、能源储存设备、传感器和电子器件等的制造过程中。

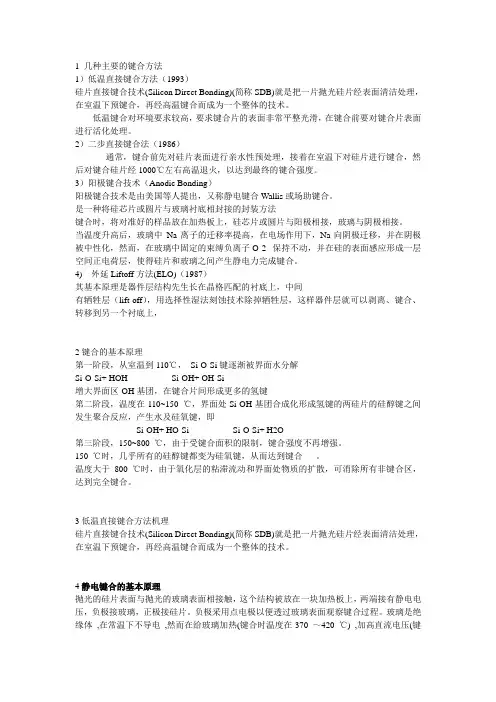

1 几种主要的键合方法1）低温直接键合方法（1993）硅片直接键合技术(Silicon Direct Bonding)(简称SDB)就是把一片抛光硅片经表面清洁处理，在室温下预键合，再经高温键合而成为一个整体的技术。

低温键合对环境要求较高，要求键合片的表面非常平整光滑，在键合前要对键合片表面进行活化处理。

2）二步直接键合法（1986）通常，键合前先对硅片表面进行亲水性预处理，接着在室温下对硅片进行键合，然后对键合硅片经1000℃左右高温退火，以达到最终的键合强度。

3）阳极键合技术（Anodic Bonding）阳极键合技术是由美国等人提出，又称静电键合Wallis或场助键合。

是一种将硅芯片或圆片与玻璃衬底相封接的封装方法键合时，将对准好的样品放在加热板上，硅芯片或圆片与阳极相接，玻璃与阴极相接。

当温度升高后，玻璃中Na离子的迁移率提高，在电场作用下，Na向阴极迁移，并在阴极被中性化，然而，在玻璃中固定的束缚负离子O 2 -保持不动，并在硅的表面感应形成一层空间正电荷层，使得硅片和玻璃之间产生静电力完成键合。

4) 外延Liftoff方法(ELO)（1987）其基本原理是器件层结构先生长在晶格匹配的衬底上，中间有牺牲层（lift-off），用选择性湿法刻蚀技术除掉牺牲层，这样器件层就可以剥离、键合、转移到另一个衬底上，2键合的基本原理第一阶段，从室温到110℃，Si-O-Si键逐渐被界面水分解Si-O-Si+ HOH Si-OH+ OH-Si增大界面区-OH基团，在键合片间形成更多的氢键第二阶段，温度在110~150 ℃，界面处Si-OH基团合成化形成氢键的两硅片的硅醇键之间发生聚合反应，产生水及硅氧键，即Si-OH+ HO-Si Si-O-Si+ H2O第三阶段，150~800 ℃，由于受键合面积的限制，键合强度不再增强。

150 ℃时，几乎所有的硅醇键都变为硅氧键，从而达到键合。

温度大于800 ℃时，由于氧化层的粘滞流动和界面处物质的扩散，可消除所有非键合区，达到完全键合。

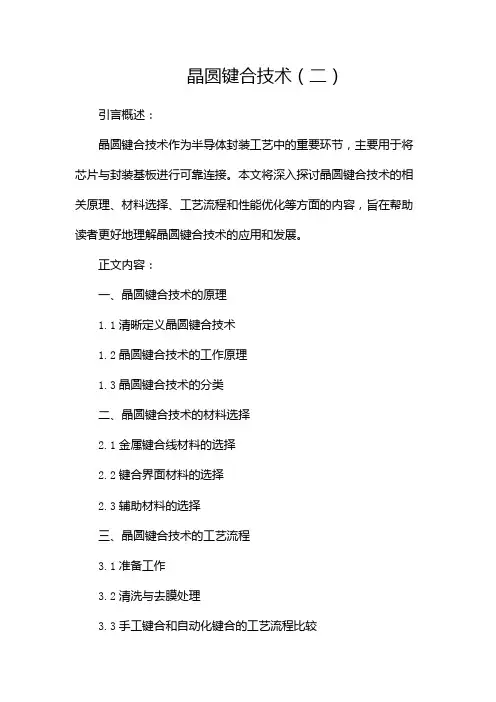

晶圆键合技术（二）引言概述：晶圆键合技术作为半导体封装工艺中的重要环节，主要用于将芯片与封装基板进行可靠连接。

本文将深入探讨晶圆键合技术的相关原理、材料选择、工艺流程和性能优化等方面的内容，旨在帮助读者更好地理解晶圆键合技术的应用和发展。

正文内容：一、晶圆键合技术的原理1.1清晰定义晶圆键合技术1.2晶圆键合技术的工作原理1.3晶圆键合技术的分类二、晶圆键合技术的材料选择2.1金属键合线材料的选择2.2键合界面材料的选择2.3辅助材料的选择三、晶圆键合技术的工艺流程3.1准备工作3.2清洗与去膜处理3.3手工键合和自动化键合的工艺流程比较3.4键合机器的选择和调试3.5键合过程中的关键控制参数四、晶圆键合技术的性能优化4.1键合强度的测试与评估4.2键合质量的表征方法4.3键合界面的界面形态与界面能量的分析4.4键合过程中的热效应及其对键合性能的影响4.5键合参数的优化方法五、晶圆键合技术的应用和发展5.1晶圆键合技术在封装工艺中的应用5.2晶圆键合技术的发展趋势与挑战5.3晶圆键合技术与其他封装技术的比较5.4晶圆键合技术在未来封装工艺中的展望总结：晶圆键合技术作为半导体封装工艺中至关重要的一环，在现代电子产业中具有广泛的应用前景。

通过对晶圆键合技术的原理、材料选择、工艺流程、性能优化及应用发展等方面的深入探讨，我们不仅能更好地理解和掌握这一技术，还能为其进一步优化提供有力的支撑。

随着科技的不断进步和应用领域的扩展，相信晶圆键合技术将能在未来的封装工艺中发挥更为重要的作用，并为电子产业的发展带来新的动力和机遇。

晶圆键合技术引言：晶圆键合技术是一种用于集成电路制造的关键技术。

它是将两个或多个晶圆通过键合工艺连接在一起，形成复合结构，实现功能的增强或功能的扩展。

在集成电路制造过程中，晶圆键合技术起着重要的作用。

本文将就晶圆键合技术进行详细的介绍和分析，包括其基本原理、材料选择、关键工艺、应用领域以及未来发展方向等。

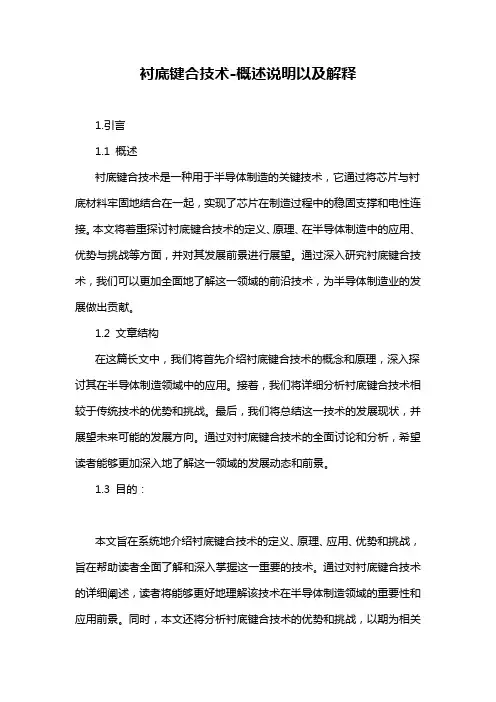

衬底键合技术-概述说明以及解释1.引言1.1 概述衬底键合技术是一种用于半导体制造的关键技术，它通过将芯片与衬底材料牢固地结合在一起，实现了芯片在制造过程中的稳固支撑和电性连接。

本文将着重探讨衬底键合技术的定义、原理、在半导体制造中的应用、优势与挑战等方面，并对其发展前景进行展望。

通过深入研究衬底键合技术，我们可以更加全面地了解这一领域的前沿技术，为半导体制造业的发展做出贡献。

1.2 文章结构在这篇长文中，我们将首先介绍衬底键合技术的概念和原理，深入探讨其在半导体制造领域中的应用。

接着，我们将详细分析衬底键合技术相较于传统技术的优势和挑战。

最后，我们将总结这一技术的发展现状，并展望未来可能的发展方向。

通过对衬底键合技术的全面讨论和分析，希望读者能够更加深入地了解这一领域的发展动态和前景。

1.3 目的：本文旨在系统地介绍衬底键合技术的定义、原理、应用、优势和挑战，旨在帮助读者全面了解和深入掌握这一重要的技术。

通过对衬底键合技术的详细阐述，读者将能够更好地理解该技术在半导体制造领域的重要性和应用前景。

同时，本文还将分析衬底键合技术的优势和挑战，以期为相关研究和应用提供参考和借鉴，推动该技术在未来的发展和应用进程中取得更大的突破和进步。

愿本文能够为读者提供有益的信息和启发，引领大家更深入地探讨和研究衬底键合技术，推动半导体制造领域的进步和发展。

2.正文2.1 衬底键合技术的定义与原理衬底键合技术是一种在半导体制造中广泛应用的关键工艺。

它主要用于将晶片与衬底板进行精确的键合，以确保晶片在制程中的稳定性和可靠性。

衬底键合技术的原理是利用特殊的键合材料，如金属键合线或键合球，将晶片与衬底板上的引脚或电极连接起来。

在衬底键合技术中，首先需要在晶片和衬底板上分别制备好键合位置，然后将键合材料通过一定的工艺过程精确地贴合在两者之间，最终形成稳固的连接。

这种技术的关键在于控制好键合材料的温度、压力和时间，以确保键合的牢固性和可靠性。

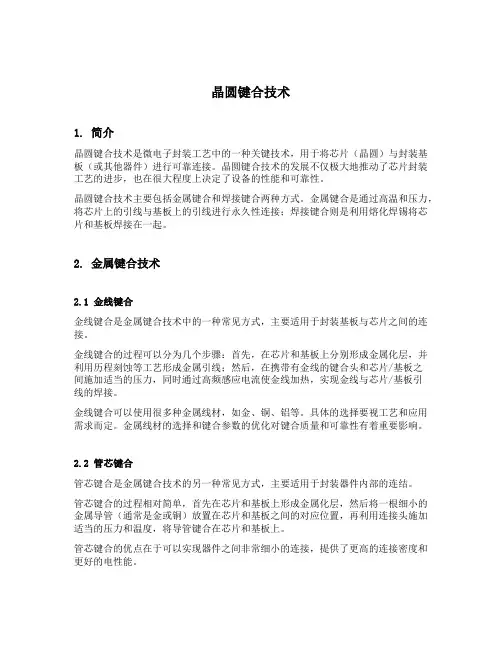

晶圆键合技术1. 简介晶圆键合技术是微电子封装工艺中的一种关键技术，用于将芯片（晶圆）与封装基板（或其他器件）进行可靠连接。

晶圆键合技术的发展不仅极大地推动了芯片封装工艺的进步，也在很大程度上决定了设备的性能和可靠性。

晶圆键合技术主要包括金属键合和焊接键合两种方式。

金属键合是通过高温和压力，将芯片上的引线与基板上的引线进行永久性连接；焊接键合则是利用熔化焊锡将芯片和基板焊接在一起。

2. 金属键合技术2.1 金线键合金线键合是金属键合技术中的一种常见方式，主要适用于封装基板与芯片之间的连接。

金线键合的过程可以分为几个步骤：首先，在芯片和基板上分别形成金属化层，并利用历程刻蚀等工艺形成金属引线；然后，在携带有金线的键合头和芯片/基板之间施加适当的压力，同时通过高频感应电流使金线加热，实现金线与芯片/基板引线的焊接。

金线键合可以使用很多种金属线材，如金、铜、铝等。

具体的选择要视工艺和应用需求而定。

金属线材的选择和键合参数的优化对键合质量和可靠性有着重要影响。

2.2 管芯键合管芯键合是金属键合技术的另一种常见方式，主要适用于封装器件内部的连结。

管芯键合的过程相对简单，首先在芯片和基板上形成金属化层，然后将一根细小的金属导管（通常是金或铜）放置在芯片和基板之间的对应位置，再利用连接头施加适当的压力和温度，将导管键合在芯片和基板上。

管芯键合的优点在于可以实现器件之间非常细小的连接，提供了更高的连接密度和更好的电性能。

3. 焊接键合技术焊接键合技术通过熔化焊锡将芯片和基板焊接在一起，是封装工艺中另一种常用的连接方式。

焊接键合技术主要分为球栅键合和波峰焊键合两种方式。

3.1 球栅键合球栅键合是一种适用于封装球栅阵列型（BGA）芯片的焊接方式。

具体的焊接过程为：首先，在芯片和基板上涂覆焊锡球粘合剂；然后，在每个芯片焊盘上放置一个焊锡球；接着，通过热源加热焊锡球，使其熔化并与基板焊盘进行键合。

球栅键合技术在封装工艺中应用广泛，能够实现高可靠性的连接，适合于需求较高的封装应用，如半导体器件封装。

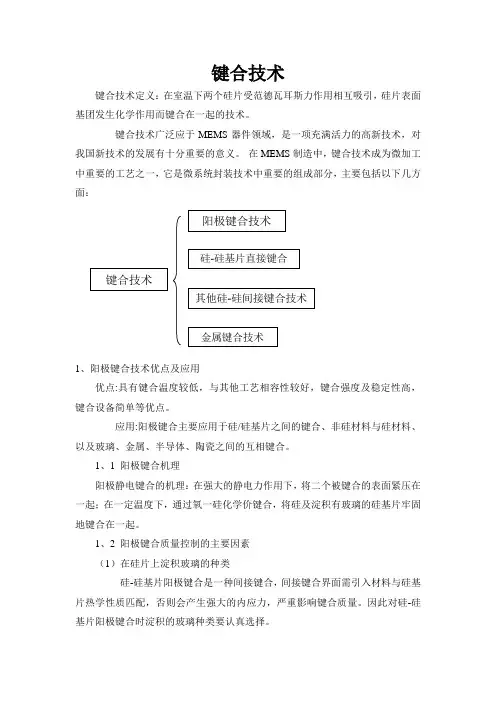

键合技术键合技术定义：在室温下两个硅片受范德瓦耳斯力作用相互吸引，硅片表面基团发生化学作用而键合在一起的技术。

键合技术广泛应于MEMS 器件领域，是一项充满活力的高新技术，对我国新技术的发展有十分重要的意义。

在MEMS 制造中，键合技术成为微加工中重要的工艺之一，它是微系统封装技术中重要的组成部分，主要包括以下几方面：1、阳极键合技术优点及应用优点:具有键合温度较低，与其他工艺相容性较好，键合强度及稳定性高，键合设备简单等优点。

应用:阳极键合主要应用于硅/硅基片之间的键合、非硅材料与硅材料、以及玻璃、金属、半导体、陶瓷之间的互相键合。

1、1 阳极键合机理阳极静电键合的机理：在强大的静电力作用下，将二个被键合的表面紧压在一起；在一定温度下，通过氧一硅化学价键合，将硅及淀积有玻璃的硅基片牢固地键合在一起。

1、2 阳极键合质量控制的主要因素（1）在硅片上淀积玻璃的种类硅-硅基片阳极键合是一种间接键合，间接键合界面需引入材料与硅基片热学性质匹配，否则会产生强大的内应力，严重影响键合质量。

因此对硅-硅基片阳极键合时淀积的玻璃种类要认真选择。

（2）高质量的硅基片准备工艺为了提高硅-硅阳极键合的质量，硅基片表面必须保持清洁，无有机残留物污染，无任何微小颗粒，表面平整度高。

为确保硅基片平整，光滑，表面绝对清洁，为此要采用合适的抛光工艺，然后施以适当的清洗工艺。

清洗结束后，应立刻进行配对键合，以免长期搁置产生表面污染。

（3）控制阳极键合工艺参数保证键合质量阳极键合的主要工艺参数：键合温度，施加的直流电压。

为了使玻璃层内的导电钠离子迁移，以建立必要的静电场。

普遍认为键合温度控制在200℃- 500℃较适宜。

推荐的施加电压一般在20V-1000V之间，其范围较宽，具体视玻璃材料性质及所选的键合温度来决定。

1、3 阳极键合技术的应用硅/硅阳极键合的许多实例是在微电子器件中制造SOI结构，此处介绍一种具体工艺流程，如图1-1所示。

键合工艺技术键合工艺技术是一种在电子元器件制造过程中常见的技术，它主要指的是将芯片与基板之间进行金线或其他导电物质的焊接，完成电子元器件的连接。

键合工艺技术在电子行业中被广泛应用，尤其是在集成电路制造中。

键合工艺技术的主要步骤包括芯片放置、粘合、焊接和切割等。

首先，将芯片放置在基板上，并使用粘合剂进行固定。

接下来，通过焊接技术将芯片与基板之间的金线或其他导电物质连接起来。

最后，使用切割工具将芯片与基板分开，形成独立的电子元器件。

键合工艺技术的重要性主要体现在以下几个方面。

首先，它能够实现芯片与基板之间的可靠连接，确保电子元器件的正常工作。

其次，键合工艺技术能够提高元器件的封装密度，实现更小型化、更高性能的电子产品。

另外，键合工艺技术还能够提高元器件的可靠性和耐用性，延长其使用寿命。

在实际应用中，键合工艺技术有多种方法。

常见的方法有焊线键合和球栅键合等。

焊线键合是指使用金线将芯片与基板之间进行连接，常用于传统的芯片封装工艺中。

球栅键合是一种先进的键合技术，它通过将芯片与基板之间的连接点涂上金属球，然后使用热压力将球与基板焊接，实现连接。

球栅键合具有高可靠性、高密度的特点，逐渐成为集成电路制造中主流的键合工艺技术。

随着电子行业的不断发展，键合工艺技术也在不断创新和改进。

目前，一些新兴的键合技术已经被提出，并在实际应用中得到验证。

例如，无线键合技术可以实现无线信号的传输，提高元器件的可靠性和稳定性。

激光键合技术可以实现高精度焊接，提高生产效率和产品质量。

总之，键合工艺技术是电子元器件制造过程中至关重要的一环。

它能够实现芯片与基板之间的可靠连接，提高电子产品的性能和可靠性。

随着电子行业的发展，键合工艺技术也在不断创新和改进，为电子产品的发展提供了强大的支持。
