H型钢柱技术规格书

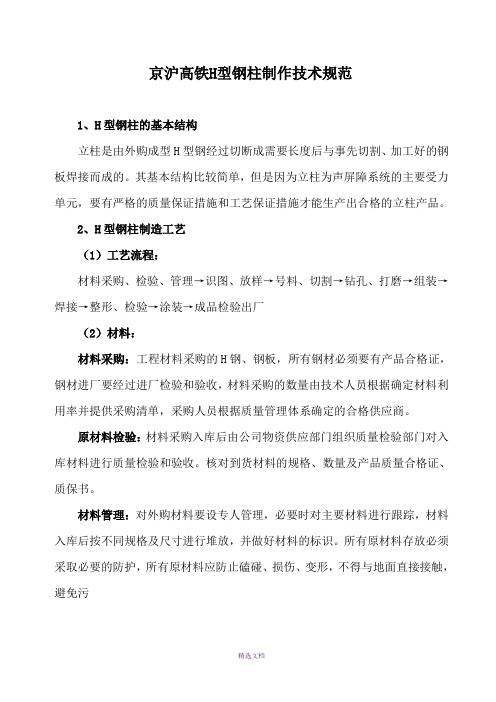

京沪高铁H型钢柱制作技术规范1、H型钢柱的基本结构立柱是由外购成型H型钢经过切断成需要长度后与事先切割、加工好的钢板焊接而成的。

其基本结构比较简单，但是因为立柱为声屏障系统的主要受力单元，要有严格的质量保证措施和工艺保证措施才能生产出合格的立柱产品。

2、H型钢柱制造工艺（1）工艺流程：材料采购、检验、管理→识图、放样→号料、切割→钻孔、打磨→组装→焊接→整形、检验→涂装→成品检验出厂（2）材料：材料采购：工程材料采购的H钢、钢板，所有钢材必须要有产品合格证，钢材进厂要经过进厂检验和验收，材料采购的数量由技术人员根据确定材料利用率并提供采购清单，采购人员根据质量管理体系确定的合格供应商。

原材料检验：材料采购入库后由公司物资供应部门组织质量检验部门对入库材料进行质量检验和验收。

核对到货材料的规格、数量及产品质量合格证、质保书。

材料管理：对外购材料要设专人管理，必要时对主要材料进行跟踪，材料入库后按不同规格及尺寸进行堆放，并做好材料的标识。

所有原材料存放必须采取必要的防护，所有原材料应防止磕碰、损伤、变形，不得与地面直接接触，避免污染。

生产班组根据作业计划领用材料，在进行号料前需核对材料的规格和材质。

（3）H型钢柱工艺过程：H钢加工过程：将H钢用龙门锯机切割成规定的长度，切割后检查号料长度是否符合图纸要求后，整齐堆放统计好数量转入下道组装工序。

组装工艺过程：将加工成型的H钢及钢板堆放整齐备用，根据图纸的尺寸制作组装胎具，制作胎具的人员必须要有一定的实际经验，胎具尺寸应考虑焊接收缩量，对于图纸重点部位的尺寸着重保证，找准基准点，在合适的位置设置定位板，对于有可能松动影响组装质量的位置，应设置紧固装置，胎具制作完毕后要经过验证组装试验，组装的立柱经过工序检验合格后方可投入使用，如不合适应加以校正直至满足图纸要求。

焊接工艺过程：焊接操作人员必须有劳动部门颁发的资格证书，焊条使用前必须严格按照焊条说明书规定的时间和温度进行烘焙，尤其注意焊条不能反复烘焙，做到随用随烘。

技术规格书(钢结构)钢结构技术规格书（一）技术要求(一）钢材1构件：各种构件见下列，如果表中未列出构件的材质详见各图构件表顿备注:刚架(焊接H型钢）Q235B、檀条(薄壁C型钢)Q235B、吊车梁(焊接H型钢)Q235B、柱间及水平支撑Q235B、拉条及撑杆Q235B、系杆(钢管）Q235B、抗风柱Q235B2.全部钢材应符合《碳素结构钢》(GB/T700-2006)及《低合金结构钢》（GB/T1591-2008)中的Q235B和345B钢材,钢材出厂均应具有抗拉强度、屈服强度、伸长率和冷弯试验及碳、磷、硫的化学成始量的合格保证，钢材到厂后应进抽样复验，复验结果应符合现行国家产品标准和设计要求。

钢材的屈服强度实测值的抗拉比值不应大于0.85;钢材应有明显的屈服台阶，且伸长率不应大于20%，应有良好的可焊接性和合格的冲击韧性。

当截面板件厚度t≥40mm时，钢材应保证Z向性能,不应小于国家标准《厚度方向性能钢板》(GB/T-2010)关于Z15级规定的容许值。

4.一切构件在制作中应力求尺寸及孔洞位置的正确性，以利于现场的安装与焊接。

5.刚架在施工中应及时安装支撑，必要时增设缆风绳充分固定.6.圓柱头焊钉焊接前应将构件焊接面上的水、锈、油等有害杂质清除干净，并按相关规范设置烘焙瓷环，以保证圆柱头焊钉的焊接质量。

7.焊缝质量等级:所有拼接的全熔透焊缝、坡口焊缝均按二级焊缝;角焊缝(除注明外)为三级焊缝。

系杆、支撑系统、檩托、拉条等非主要受力构件的焊缝等级为三级。

未注明的构件连接焊缝均为满焊，角焊缝高度取hf=6mm及构件最小壁厚的1.2倍中的较大值。

8.焊缝质量检验要求:a.一级焊缝应进行全部外检验，100%内部缺陪无损检测。

无损检測合格等级为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》GB的B级检验的Ⅱ级及Ⅱ级以上。

b.二级焊缝应进行全部外观检查，20％内部缺陷抽样无损检测，20％抽样表面检侧．无损检验合格等级为GB/T-2013的B级检验的Ⅲ级及Ⅲ班级以上。

H型钢、H型钢桩的规格标识表记标帜采纳:高度
H×宽度B×腹板厚度t1×翼缘厚度t2暗示.H
340×250×9×14之南宫帮珍创作
剖分T型钢的规格标识表记标帜采纳:高度h ×宽度B ×腹板厚度t1×翼缘厚度t2暗示.T 248×199×9×14
GB/T 11263-1998
GB/T 11263-1998
GB/T 11263-1998
(1)分类和代号.
表1 热轧H型钢和剖分T型钢的分类和代号
(2)尺寸规格见表2～表4.
(3)允许偏差见表5～表8
表2 宽、中、窄翼缘H型钢的尺寸规格
H—高度 B—宽度 t1—腹板厚度 t2—翼缘厚
度 r—圆角半径
注：1．“#”暗示的规格为非经常使用规格.
2．“*”暗示的规格, 目前国内尚未生产.
3．型号属同一范围的产物, 其内侧尺寸高度是一致的.
4．截面面积计算公式为“t1(H～
2t2)+2Bt2+O．858 r2.”
表3 H型钢桩的尺寸规格
H—高度 B—宽度 t1—腹板厚度 t2—翼缘厚
度 r—圆角半径
注：1．“*”暗示的规格, 目前国内尚未生产.
2．型号属同一范围的产物, 其内侧尺寸高度是一致的.
3．截面面积计算公式为“t1(H-2t2)+2Bt2+0．858 r²”.
表4 剖分T型钢的尺寸规格
h—高度 B—宽度 t1—腹板厚度 t2—翼缘厚度Cx—重心r—圆角半径
注：“#”暗示的规格为非经常使用规格.。

H型钢规范位置:首页>>型钢>>14.热轧H型钢和剖分T型钢（GB／T11263～1998）发表时刻：2006-9-4 11:42)分类和代号见表4～33。

表4～33热轧H型钢和剖分T型钢的分类和代号类别分类名称代号1．H型钢(1)宽翼缘H型钢HW(2)中翼缘H型钢HM(3)窄翼缘H型钢HN2．H型钢桩HP3．剖分T型钢(1)宽翼缘剖分T型钢TW(2)中翼缘剖分T型钢TM(3)窄翼缘剖分T型钢TN)尺寸规格见表4_34～表4～36。

)承诺偏差见表4-37～表4～40表4-34宽、中、窄翼缘H型钢的尺寸规格H—高度B—宽度t1—腹板厚度t2—翼缘厚度r—圆角半径类别型号(高度×宽度)截面尺寸／nma 截面面积／cm²理论质量／(kg／m)截面特性参数H×B t1 t2 r惯性矩／cm4 惯性半径／cm 截面模数／cm³Ix Iy iX iY Wx WyHW 100×100 100×100 6 8 10 21.90 17.2 383 134 4.18 2.47 76.5 26.7 125×125 125×125 6.5 9 10 30.31 23.8 847 294 5.29 3.11 136 47.0 150×150 150×150 7 10 13 40.55 31.9 1660 564 6.39 3.73 221 75.1 175×175 175×175 7.5 11 13 51.43 40.3 2900 984 7.50 4.37 331 112200×200200×200 8 12 16 64.28 50.5 4770 1600 8.61 4.99 477 160#200×204 12 12 16 72.28 56.7 5030 1700 8.35 4.85 503 167250×250250×250 9 14 16 92.18 72.4 10800 3650 1O．8 6.29 867 292250×255 14 14 16 104.7 82.2 11500 3880 1O．5 6.09 919 304 300×300 #294×302 12 12 20 108.3 85．O 17000 5520 12.5 7.14 1160 365HN #400×150 #400×150 8 13 16 71.12 55.8 18800 734 16.3 3.21 942 97.9 400×200396×199 7 1 16 72.16 56.7 20000 1450 16.7 4.48 1O1O 145400×200 8 13 16 84.12 66.0 23700 1740 16.8 4.54 1190 174 #450×150 #450×150 9 14 20 83.41 65.5 27100 793 18．O 3.08 1200 106 450×200446×199 8 12 20 84.95 66.7 29000 1580 18.5 4.31 1300 159450×200 9 14 20 97.41 76.5 33700 1870 18.6 4.38 1500 187 #500×150 #500×150 10 16 20 98.23 77.1 38500 907 19.8 3.04 1540 121 500×200496×199 9 14 20 101.3 79.5 41900 1840 20.3 4.27 1690 185500×200 10 16 20 114.2 89.6 47800 2140 20.5 4.33 1910 214HN 500×200 #506×201 11 19 20 131.3 103 56500 2580 20.8 4.43 2230 257 600×200596×199 10 15 24 121.2 95.1 69300 1980 23.9 4.04 2330 199600×200 1 17 24 135.2 106 78200 2280 24.1 4.11 2610 228#606×201 12 20 24 153.3 120 910()0 2720 24.4 4.21 3000 271 700×300#692×300 13 20 28 211.5 166 172000 9020 28.6 6.53 4980 602700×300 13 24 28 235.5 185 201000 10800 29.3 6.78 5760 722 *800×300*792×300 14 22 28 243.4 191 254000 9930 32.3 6.39 6400 662*800×300 14 26 28 267.4 210 292000 11700 33．O 6.62 7290 782 *900×300*890×299 15 23 28 270.9 213 345000 10300 35.7 6.16 7760 688*900×300 16 28 28 309.8 243 411000 12600 36.4 6.39 9140 843*912×302 18 34 28 364.0 286 498000 15700 37.0 6.56 10900 1040：1．“#”表示的规格为专门用规格。

新建铁路武汉至广州客运专线技术规格书H型钢柱中国中铁电气化局集团有限公司2008年08月H型钢柱1 基本要求H型钢柱用于接触网悬挂安装、下锚安装及接触网附加导线安装，其规格、高度应满足接触网安装尺寸及荷载方面的要求。

制造H型钢柱的柱身材料必须为热轧H型钢，其尺寸、外形、重量及允许偏差应满足德国标准DIN1025-2与DIN1025-4。

2 规格类型接触网H型钢柱具体规格类型见下表。

品 名 规格型号 单位 数量GH240A-8根GH260A-8 根GH280A-8 根GH280B-8 根GH280B-11 根 接触网HGHT240B-8 根型钢柱GHT240C-8 根GHT240B-11 根GHT240C-11 根GH300C-8 根GH300C-11 根 （注：本表所列数量及型号仅供招标参考，最终采购以订货合同为准）支柱类型的符号说明：GH280A-8GH — 表示符合DIN1025-２的H型钢柱。

A — 表示法兰盘类型；整数（280） — 表示截面尺寸为280x280mm；8 — 表示支柱在基础顶面以上高度，单位m；GHT240 — 11GHT — 表示符合DIN1025-4的Ｈ型钢柱整数（240） — 表示截面尺寸为270 x248mm；11 — 表示支柱在基础顶面以上高度，单位m；※3 主要技术参数3.1 基本要求（1）接触网H型钢柱柱身（不含底座法兰）在垂直线路方向的宽度不大于300mm。

（2）根据不同区段，支柱结构计算风速分别为35m/s、40m/s、50m/s，用于计算支柱的容量；风偏设计风速为30m/s，用于计算支柱的挠度，仅风荷载作用下接触导线高度5300mm处的支柱挠度不大于50mm。

（3）接触网支柱根据要求考虑预留腕臂底座、下锚底座、附加线（正馈线、保护线、回流线、加强线）肩架安装的预留孔，并应在报价中包含此部分费用。

3.2 主要技术要求GH型接触网支柱主要技术参数见铁路工程建设通用参考图《接触网H型钢柱》，图号：通化（2008）1301。

h型钢规格型号尺寸说明English answer：## H-beam specifications and dimensions.H-beams are widely used in construction and engineering due to their high strength, durability, and versatility. They are available in a variety of specifications and dimensions to meet the requirements of different applications.The most common type of H-beam is the rolled H-beam, which is produced by hot rolling steel billets or slabsinto the desired shape. Rolled H-beams are typically available in lengths ranging from 20 to 120 feet and in web heights ranging from 4 to 36 inches. The flange width and thickness of rolled H-beams can also vary depending on the size and weight of the beam.In addition to rolled H-beams, there are also welded H-beams, which are made by welding two steel plates together to form the web and two steel angles together to form the flanges. Welded H-beams are typically available in larger sizes and weights than rolled H-beams and can be customized to meet specific requirements.The size and weight of an H-beam is typically designated by its nominal depth and weight per foot. The nominal depth is the distance between the outer surfaces of the flanges, and the weight per foot is the weight of the beam per linear foot. For example, a W12x26 H-beam has a nominal depth of 12 inches and a weight per foot of 26 pounds.H-beams are used in a variety of applications, including:Structural support in buildings, bridges, and other structures.Columns and beams in framing systems.Girders in bridges and other heavy-duty structures.Piles in foundations.Crane runways.Offshore platforms.The size and weight of the H-beam used for a particular application will depend on the load requirements and the span of the beam.Chinese answer：## H型钢规格型号尺寸说明。

H型钢梁与柱的连接板铰接连接技术手册钢结构梁柱连接节点，按其构造形式及其力学特征，可以分为铰接连接节点、刚性连接节点、半刚性连接节点。

从连接形式和连接方法来看，主要是采用焊接连接和高强度螺栓。

本文主要介绍常见的H 型钢梁与柱的高强螺栓-连接板铰接节点（单剪）的设计及验算方法。

连接节点的验算主要遵循《钢结构连接节点设计手册》（第二版）、《钢结构设计规范》中的相关条文及规定。

节点设计过程中，应尽量采用与母材强度等级相同的钢板做为连接板。

当采用焊接连接时，应采用与母材强度相适应的焊条或焊丝和焊剂。

当采用高强度螺栓连接时，在同一个连接节点中，应采用同一直径和同一性能等级的高强度螺栓。

当构件内力较大、板件较厚时，在连接节点设计中应注意连接节点的合理构造，避免采用易于产生过大约束应力和层状撕裂的连接形式和连接方法，使结构具有良好的延性，而且便于加工制造和安装。

连接节点设计有非抗震设计和抗震设计之分，即按结构处于弹性受力状态设计和考虑结构进入弹塑性阶段设计。

当按抗震设计时，须按设计手册及抗震规范相关要求进行节点连接的承载力验算。

铰接连接设计梁柱的铰接连接通常如下图所示（单剪）：梁与柱的铰接连接，当采用连接板与柱的连接为双面角焊缝，且连接板与梁腹板的连接为高强度螺栓摩擦型连接时，焊缝和高强度螺栓的连接计算，除了考虑作用在梁端部的剪力（剪力按作用于螺栓群中心计）外，尚应考虑由于偏心所产生的附加弯矩（，偏心距取至螺栓群中心）的影响。

此时，其连接可按以下要求确定：（1）当采用单侧连接板连接时，连接板的厚度按下式计算：mm且不宜小于8mm（2）高强度螺栓摩擦型连接，螺栓承载力计算及验算按下列公式计算：当仅一列螺栓时（如上文图示）：2）偏心弯矩作用下，边行受力最大的一个高强度螺栓所受的力为：3）在剪力和偏心弯矩共同作用下，边行受力最大的一个高强度螺栓所受的力为：计算时，注意X、Y向各个力的正负号关系，切不可绝对值直接相加。

钢结构技术规格书（一）技术要求(一）钢材1构件：各种构件见下列，如果表中未列出构件的材质详见各图构件表顿备注: 刚架(焊接H型钢）Q235B、檀条(薄壁C型钢)Q235B、吊车梁(焊接H型钢)Q235B、柱间及水平支撑Q235B、拉条及撑杆Q235B、系杆(钢管）Q235B、抗风柱Q235B2.全部钢材应符合《碳素结构钢》(GB/T 700-2006)及《低合金结构钢》（GB/T 1591-2008)中的Q235B 和345B钢材,钢材出厂均应具有抗拉强度、屈服强度、伸长率和冷弯试验及碳、磷、硫的化学成始量的合格保证，钢材到厂后应进抽样复验，复验结果应符合现行国家产品标准和设计要求。

钢材的屈服强度实测值的抗拉比值不应大于0.85;钢材应有明显的屈服台阶，且伸长率不应大于20%，应有良好的可焊接性和合格的冲击韧性。

当截面板件厚度t ≥40mm时，钢材应保证Z向性能,不应小于国家标准《厚度方向性能钢板》(GB/T50313-2010)关于 Z15级规定的容许值。

3.所有需要拼接的构件一律要用等强拼接，构件的上翼缘板及腹板在矩端部0.15跨度范围内，下翼缘在跨中1/3范围内不应拼接，其他地方上下翼缘板及腹板受限允许拼接时，拼接焊缝位置错开，并避免与加劲板重合，腹板拼接焊缝与它平行的加劲板至少相距300mm ,腹板拼接与上、下翼缘拼接焊缝至少相距500mm。

4.所有构件在制作中应力求尺寸及孔洞位置的准确性，以利于现场的安装与焊接。

5.刚架在施工中应及时安装支撑，必要时增设缆风绳充分固定.6. 圓柱头焊钉焊接前应将构件焊接面上的水、锈、油等有害杂质清除干净，并按相关规范设置烘焙瓷环，以保证圆柱头焊钉的焊接质量。

7.焊缝质量等级:所有拼接的全熔透焊缝、坡口焊缝均按二级焊缝;角焊缝(除注明外)为三级焊缝。

系杆、支撑系统、檩托、拉条等非主要受力构件的焊缝等级为三级。

未注明的构件连接焊缝均为满焊，角焊缝高度取hf=6mm 及构件最小壁厚的1.2倍中的较大值。

H型钢、H型钢桩的规格标识表记标帜采纳:高度H×宽度B×腹板厚度t1×翼缘厚度t2暗示.H
340×250×9×14之阿布丰王创作
剖分T型钢的规格标识表记标帜采纳:高度h ×宽度B ×腹板厚度t1×翼缘厚度t2暗示.T 248×199×9×14
GB/T 11263-1998
GB/T 11263-1998
GB/T 11263-1998
(1)分类和代号.
表1 热轧H型钢和剖分T型钢的分类和代号
(2)尺寸规格见表2～表4.
(3)允许偏差见表5～表8
表2 宽、中、窄翼缘H型钢的尺寸规格
H—高度 B—宽度 t1—腹板厚度 t2—翼缘厚
度 r—圆角半径
注：1．“#”暗示的规格为非经常使用规格.
2．“*”暗示的规格,目前国内尚未生产.
3．型号属同一范围的产物,其内侧尺寸高度是一致的.
4．截面面积计算公式为“t1(H～
2t2)+2Bt2+O．858 r2.”
表3 H型钢桩的尺寸规格
H—高度 B—宽度 t1—腹板厚度 t2—翼缘厚
度 r—圆角半径
注：1．“*”暗示的规格,目前国内尚未生产.
2．型号属同一范围的产物,其内侧尺寸高度是一致的.
3．截面面积计算公式为“t1(H-2t2)+2Bt2+0．858 r²”.
表4 剖分T型钢的尺寸规格
h—高度 B—宽度 t1—腹板厚度 t2—翼缘厚度Cx—重心r—圆角半径
注：“#”暗示的规格为非经常使用规格.。

H型钢、H型钢桩的规格标识表记标帜采取:高度H×宽度B×腹板厚度t1×翼缘厚度t2暗示.H
340×250×9×14之杨若古兰创作
剖分T型钢的规格标识表记标帜采取:高度h ×宽度B ×腹板厚度t1×翼缘厚度t2暗示.T 248×199×9×14
GB/T 11263-1998
GB/T 11263-1998
GB/T 11263-1998
(1)分类和代号.
表1 热轧H型钢和剖分T型钢的分类和代号
(2)尺寸规格见表2～表4.
(3)答应偏差见表5～表8
表2 宽、中、窄翼缘H型钢的尺寸规格H—高度 B—宽度 t1—腹板厚度 t2—翼缘厚度 r—
圆角半径
注：1．“#”暗示的规格为非经常使用规格.
2．“*”暗示的规格，目前国内尚未生产.
3．型号属同一范围的产品，其内侧尺寸高度是分歧的.
4．截面面积计算公式为“t1(H～2t2)+2Bt2+O．858 r2.”
表3 H型钢桩的尺寸规格
H—高度 B—宽度 t1—腹板厚度 t2—翼缘厚度 r—
圆角半径
注：1．“*”暗示的规格，目前国内尚未生产.
2．型号属同一范围的产品，其内侧尺寸高度是分歧的.
3．截面面积计算公式为“t1(H-2t2)+2Bt2+0．858 r²”.
表4 剖分T型钢的尺寸规格
h—高度 B—宽度 t1—腹板厚度 t2—翼缘厚
度 Cx—重心 r—圆角半径
注：“#”暗示的规格为非经常使用规格.。
