表面粗糙度极限与配合和几何公差试题答案

公差与配合习题及参考答案第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。

b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。

c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。

d、灯泡坏了，买一个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

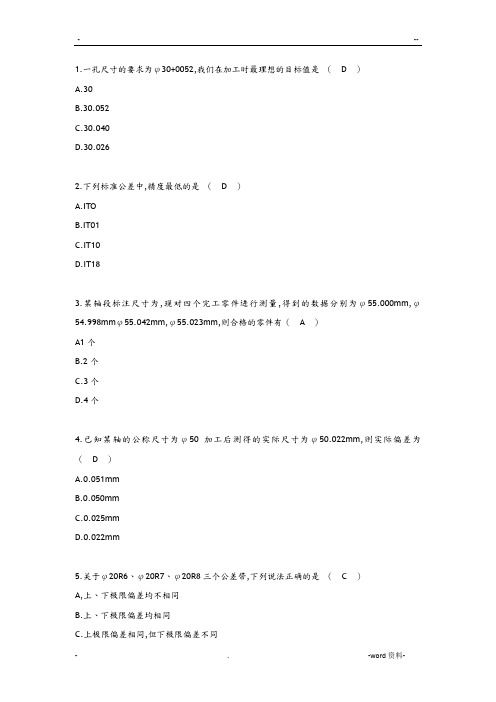

1.一孔尺寸的要求为φ30+0052,我们在加工时最理想的目标值是（ D ）A.30B.30.052C.30.040D.30.0262.下列标准公差中,精度最低的是（ D ）A.ITOB.IT01C.IT10D.IT183.某轴段标注尺寸为,现对四个完工零件进行测量,得到的数据分别为φ55.000mm,φ54.998mmφ55.042mm,φ55.023mm,则合格的零件有（ A ）A1个B.2个C.3个D.4个4.已知某轴的公称尺寸为φ50加工后测得的实际尺寸为φ50.022mm,则实际偏差为（ D ）A.0.051mmB.0.050mmC.0.025mmD.0.022mm5.关于φ20R6、φ20R7、φ20R8三个公差带,下列说法正确的是（ C ）A,上、下极限偏差均不相同B.上、下极限偏差均相同C.上极限偏差相同,但下极限偏差不同D.上极限偏差不同,但下极限偏差相同6.表面结构中,加工纹理呈两斜向交叉且与视图所在的投影面相交的是（ C ）7.表面结构中,加工纹理垂直于视图所在的投影面的是（ B ）8.以下不属于表面粗糙度对零件的使用性能影响的主要表现是（ C ）A.对配合性质的影响B对耐磨性的影响奥面C.对材料塑性变形的影响D.对抗腐蚀性的影响9.Ra值测量最常用的方法是（ C ）A.样板比较法B.显微镜比较法,度C电动轮廓仪比较法D.光切显微镜测量法工眼10.表面粗糙度是( )误差。

（ B ）A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置11选择表面粗糙度评定参数值时,下列论述不正确的有（ A ）A.同一零件上工作表面应比非工作表面参数值大B摩擦表面应比非摩擦表面的参数值小C配合质量要求高,表面粗糙度参数值应小D.受交变载荷的表面,表面粗糙度参数值应小12表面粗糙度代号在图样标注时尖端应（ A ）A.从材料外指向标注表面B.从材料内指向标注表面C.根据标注的空间,可以适当调整D.A、B二者均可13.通常车削加工可使零件表面粗糙度Ra达到（ A ）A.0.8~6.3B.0.4~6.3C.0.4~12.5D.0.2~1.614.车间生产中评定表面粗糙度最常用的方法是（ D ）A.光切法B.针描法C.干涉法D.比较法15在下列描述中不属于表面粗糙度对零件性能的影响。

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。

4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。

4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。

一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

第三部分 综合练习题一、填空题1．公差标准是对几何量误差的限制性措施，采用相应的技术措施是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为+0.019 mm ，下偏差为-0.019 mm 。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是 固定的而后者公差带圆心的位置是浮动的。

5．φ30 +0.021mm 的孔与φ30-0.007-0.020mm 的轴配合，属于基孔制间隙配合。

6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是-0.05。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为最大极限尺寸。

8．孔、轴的ES ＜ei 的配合属于过盈配合，EI ＞es 的配合属于间隙配合。

9．某轴尺寸为Φ10-0.018-0.028mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为最小实体状态时给定的。

当轴实际尺寸为Φ9.972 mm 是，允许的垂直度误差达最大，可达0.02 mm 。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于过渡配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差。

12．选择基准制时，应优先选用基孔制原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指允许间隙或 过盈的变动量，它表示配合精度的高低。

14．国家标准中规定表面粗糙度的主要评定参数有Re 、Ry 、Rz 三项。

15．┻Φ遵循最小实体要求。

16．φ45+0.005mm 孔的基本偏差数值为0，φ50-0.050-0.112轴的基本偏差数值为-0.050 mm 。

17．完全互换是指零部件在装配或换前，不做任何的选择；装配时不做调整或修配；装配后能满足预定的使用性能要求。

极限配合与技术测量习题库（有答案））。

一、判断题1.零件的实际尺寸就是零件的真实尺寸。

( × )2.基本尺寸一定时，公差值越大，公差等级越高。

( × )3.尺寸公差可以为正值也可以是负值或零。

(× )4.间隙配合中，孔的公差带一定在零线以上，轴的公差带一定在零线以下。

(× )5.￠75±0.060的基本偏差是+0.060mm，尺寸公差为0.06mm。

( )6.零件装配时仅需稍做修配和调整便能装配的性质称为互换性。

（×）7.完全互换性的装配效率一定高于不完全互换性。

（×）8.设计给定的尺寸称为基本尺寸。

（√）9.零件是否合格首先要看它是否达到了基本尺寸，正好等于基本尺寸肯定是合格品。

（×）10.尺寸偏差是某一尺寸件其基本尺寸所得的代数差，因而尺寸偏差可以为正、负和零。

（√）11.孔的上偏差代号是ES，轴的上偏差代号是es。

（√）12.某尺寸的上偏差一定大于下偏差。

（√）13.相互结合的孔和轴称为配合。

（×）14.公差带中的零线通常表示基本尺寸。

（√）15.间隙配合中，孔的实际尺寸总是大于或等于轴的实际尺寸。

（√）16.现行国家标准规定共有18个标准公差等级。

（×）17.国家标准规定了基孔制和基轴制，一般情况下，应优先采用基轴制。

（×）18.基孔制是基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。

（×）19.在选基准制时，一般是优先采用基孔制。

（√）20.将标准公差与基本偏差相互搭配，就可以得到每一基本尺寸的很多不同公差带。

（√）21.在同一尺寸段里，标准公差随公差等级的降低而增大。

（√）22.各级a~h的轴与H孔的配合必然是形成间隙配合。

（√）23.一般情况下优先选用基孔制，是因为可以减少所用定值刀具、刀具的规格和数量。

（√）24.在公差等级高于IT8级的配合中，孔与轴的公差等级必须相同。

．保证互换性生产的基础是A．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是，A、公差等级B、基本尺寸C、实际偏差D、基本偏差3．ø60+0.046的孔与ø60±0.015的轴的结合是配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4．对于尺寸公差带，代号为P-ZC的基本偏差为A、上偏差, 正值B、上偏差,负值C、下偏差, 正值D、下偏差, 负值5．考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是＿＿。

A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时，其形状公差值不得（）定向公差的一半。

A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时，其形位公差带的形状是之间的区域。

A D8．孔的体外作用尺寸其实际尺寸，A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A. Ra、B. RzC. R YD. R S m二、填空题1. 尺寸公差带二要素是指公差带的.2. GB/T1800.2将线性尺寸的标准公差分为20级，其中最高级为3. 表面粗糙度的两个高度特征参数中，比较全面客观地反映表面微观几何形状特征的是。

4．配合精度要求高的零件，其表面粗糙度数值应5. 配合公差的数值愈小，则相互配合的孔、轴的公差等级愈6. 尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是mm，1最小极限尺寸是 mm 。

三、填表1.根据已知项，填写未知项。

+0.03Ф60E试题答案要点及评分细则课程名称：互换性与技术测量(B卷) 专业年级：填写人：2010 ——2011 学年第 1 学期参考答案及得分要点评分标准（得分）一选择题（每题2分，共30分）正确每个得2分1C2A3B4B5D 6A7A8A9A10C 11C12B13C14A15B二填空题（每题1分共10分）正确每个得1分1位置和大小；2 IT01；3 Ra ;4 较小5 齿距累积误差6 随机；7下方；8 十；9高；正确每个得1分10 齿圈径向跳到误差；11 84.6mm；75.4mm；12 摆动三填表（每空2分）每空正确2分(1)+0.086 ；0.021；0；0.013；0.034(2)ǿ60;ǿ60.03;包容要求；最大实体边界；ǿ60da（60 60.03）fa<ǿ0.03四分析题（第1小题10分，第2小题10分，共20分）1.答共5处错误改正一处2分。

《公差配合》考试总复习题及参考答案称为__表面粗糙度_______。

53表面粗糙度的评定参数分为___两___大类，它们是高度特性参数和__附加评定___参数。

54表面粗糙度代号由____表面粗糙度符号___和__表面粗糙度数值_及有关规定的项目组成。

55表面粗糙度符号、代号在图样上一般标注在_可见轮廓线___、_尺寸界线__、_引出线__或它们的_ 延长线________上。

二、判断题（对的打上“√”，错的打上“×”）1.（×）零件的互换性程度越高越好。

2.（×）凡是合格的零件一定具有互换性。

3.（×）零件的实际尺寸就是零件的真实尺寸。

4.（√）零件的实际尺寸位于所给定的两个极限尺寸之间，则该零件的尺寸合格。

5.（×）某一零件的实际尺寸正好等于其基本尺寸，则该尺寸必然合格。

6.（√）尺寸偏差是某一尺寸减其基本尺寸所得的代数差，因而尺寸偏差可为正值、负值或零值。

7.（√）某尺寸的上偏差一定大于下偏差。

8.（√）尺寸公差是尺寸允许的变动量，是用绝对值来定义的，因而它没有正、负的含义。

9.（√）在尺寸公差带图中，零线以上的为正偏差，零线以下的为负偏差。

10.（√）相互配合的孔和轴，其基本尺寸必须相同。

11.（×）凡在配合中可能出现间隙的，其配合性质一定是间隙配合。

12.（√）不论公差数值是否相等，只要公差等级相同，则尺寸的精度就相同。

13.（√）基本偏差确定公差带的位置，标准公差数值确定公差带的大小。

14.（√）公差带代号是由基本偏差代号和公差等级数字组成。

15.（×）选用公差带时，应按常用、优先和一般公差带的顺序选取。

16.（√）配合代号是由孔公差带代号和轴公差带代号按分数的形式组合而成。

17.（×）采用基孔制配合一定比采用基轴制配合的加工经济性好。

18.（√）公差等级选用的原则是：在满足使用要求的条件下，尽量选择低的公差等级。

第一章测试1【多选题】(10分)剖视图的种类可分为（）视图、（）视图和局部剖视图。

A.半剖B.全剖C.阶梯剖D.旋转剖2【多选题】(10分)剖切面的种类可分为（）剖切面、（）剖切面、几个平行的剖切面和复合剖切面。

A.一半B.几个相交的C.单一D.倾斜3【多选题】(10分)金属材料的剖面线最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

A.平行细实B.平行粗实C.60゜D.45゜4【多选题】(10分)当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

A.含虚线的视图B.对称中心线C.粗实线D.视图5【多选题】(10分)机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

A.点画线图B.局部视图C.局部剖视图D.波浪6【单选题】(10分)机件向基本投影面投影所得到的视图不可能有（）A.B.向视图C.局部视图D.基本视图7【单选题】(10分)局部剖视图中，波浪线不能与轮廓线等线型重合，也不能在画在轮廓线的延长线上。

A.B.正确8【单选题】(10分)假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图，简称断面。

A.B.9【单选题】(10分)用一个剖切面剖开机件可以得到全剖视图、半剖视图或局部剖视图。

A.B.正确10【单选题】(10分)全剖视图可以通过单一、几个平行的、几个相交的剖切面剖切得到。

A.B.正确第二章测试1【多选题】(10分)下面属于螺纹五大要素的有（）和（）。

A.牙型B.旋向C.大径D.小径和中径E.螺纹长度2【多选题】(10分)无论外螺纹还是内螺纹，（）画成粗实线，（）画成细实线。

外螺纹的（）画成粗实线，内螺纹的（）画成粗实线。

A.小径B.牙底C.大径D.牙顶3【多选题】(10分)普通螺纹的特征代号是（），非螺纹密封的管螺纹特征代号是（），梯形螺纹的特征代号是（）。

A.“G”B.“R”C.“Tr”D.“M”4【单选题】(10分)普通平键的工作面是（）。

‘极限配合与技术测量基础(第五版)习题册“答案绪论一㊁填空题1.能用来代替同样要求2.产品设计零件加工产品装配使用和维修3.几何参数力学性能4.尺寸误差几何误差表面微观形状误差5.允许变动量尺寸公差几何公差6.公差标准测量二㊁判断题1.ɿ2.ɿ3.ˑ4.ɿ5.ˑ三㊁单项选择题1.C2.A3.A4.B5.B四㊁简答题1.答:互换性原则广泛用于机械制造中的产品设计㊁零件加工㊁产品装配㊁机器的使用和维修等各个方面㊂在设计方面,采用具有互换性的标准件和通用件,可以使设计工作简化,缩短设计周期,并便于应用计算机辅助设计㊂在加工和装配方面,当零件具有互换性时,可以分散加工㊁集中装配㊂这样有利于组织跨地域的专业化厂际协作生产;有利㊃731㊃于使用现代化的工艺装备,并可提高设备的利用率;有利于采用自动线等先进的生产方式;还可减轻劳动强度,缩短装配周期㊂在使用和维修方面,互换性有其不可取代的优势㊂当机器的零(部)件突然损坏时,可迅速用相同规格的零(部)件更换,既缩短了维修时间,又能保证维修质量,从而提高机器的利用率和延长机器的使用寿命㊂2.答:不必㊂由于几何量误差的存在,零件的几何参数不可能加工得完全一样㊂实践证明,虽然零件的几何量误差可能影响到零件的使用性能,但只要将这些误差控制在一定的范围内,仍能满足使用功能要求,也就是说,仍可以保证零件的互换性要求㊂因此,没有必要也不可能将零件的几何参数加工得完全一样㊂3.答:测量的目的有两个,一是零件加工完后判定其合格性;二是根据测量结果分析零件不合格的原因,及时采取必要的工艺措施,提高加工精度,减少不合格产品,提高合格率,从而降低生产成本和提高生产效率㊂第一章极限与配合ɦ1—1基本术语及其定义一、填空题1.包容面被包容面2.轴孔3.数值特定单位4.实际尺寸5.上极限尺寸下极限尺寸公称尺寸6.上极限尺寸下极限尺寸7.极限偏差实际偏差极限偏差上极限下极限8.E S E I e s e i㊃831㊃9.上极限实际10.实际尺寸上极限偏差下极限偏差11.变动量 + 或 - 号12.零线正偏差负偏差13.公差带大小公差带位置14.公称尺寸公差带15.正负16.间隙配合过渡配合过盈配合17.极限界限值松紧18.极限界限值紧松19.最大间隙最大过盈20.上交叠下21.间隙过盈22.过盈过渡间隙过渡23.间隙过盈孔的公差轴的公差松紧差别低24.孔轴二㊁判断题1.ˑ2.ɿ3.ˑ4.ɿ5.ˑ6.ɿ7.ɿ8.ˑ9.ɿ10.ˑ 11.ɿ 12.ˑ 13.ˑ 14.ɿ 15.ˑ 16.ˑ 17.ˑ 18.ɿ 19.ˑ 20.ɿ 21.ɿ 22.ɿ三㊁单项选择题1.B2.D3.D4.A5.B6.A7.C8.C9.C 10.B11.D 12.A 13.C14.A 15.D 16.D 17.D四㊁名词解释1.通过测量获得的尺寸称为实际尺寸㊂2.允许尺寸变化的两个界限值称为极限尺寸,其中允许的最大尺寸称为上极限尺寸㊂3.在尺寸公差带图中,由代表上极限偏差和下极限偏差或上极限尺寸和下极限尺寸的两条直线所限定的区域称为尺寸公㊃931㊃差带㊂4.可能具有间隙或过盈的配合称为过渡配合㊂五㊁简答题1.答:公称尺寸由设计给定,设计时可根据零件的使用要求,通过计算㊁试验或类比的方法,并经过标准化后确定㊂2.答:尺寸公差在数值等于上极限尺寸减下极限尺寸之差,也等于上极限偏差减下极限偏差之差㊂其表达式为:孔的公差T h=│D m a x-D m i n│轴的公差T s=│d m a x-d m i n│或T h=│E S-E I│,T s=│e s-e i│3.答:配合分为间隙配合㊁过盈配合和过渡配合三种㊂间隙配合中,孔的公差带在轴的公差带之上;过渡配合中,孔的公差带与轴的公差带相互交叠;过盈配合中,孔的公差带在轴的公差带之下㊂4.答:配合公差是允许间隙或过盈的变动量,其值等于组成配合的孔和轴的公差之和㊂其计算式为:间隙配合T f=│X m a x-X m i n│过盈配合T f=│Y m i n-Y m a x│过渡配合T f=│X m a x-Y m a x│或T f=T h+T s六㊁计算题1.答:m m公称尺寸上极限尺寸下极限尺寸上极限偏差下极限偏差公差尺寸标注轴ϕ40ϕ40.105ϕ40.080+0.105+0.0800.025ϕ40+0.105+0.080孔ϕ18ϕ18.093ϕ18.050+0.093+0.0500.043ϕ18++0.0930.050孔ϕ50ϕ49.983ϕ49.958-0.017-0.0420.025ϕ50--0.0170.042轴ϕ60ϕ59.959ϕ59.913-0.041-0.0870.046ϕ60-0.041-0.087㊃041㊃续表公称尺寸上极限尺寸下极限尺寸上极限偏差下极限偏差公差尺寸标注孔ϕ60ϕ60.009ϕ59.979+0.009-0.0210.030ϕ60+-0.0090.021孔ϕ70ϕ70.018ϕ69.988+0.018-0.0120.03ϕ70+-0.0180.012轴ϕ100ϕ100ϕ99.9460-0.0540.054ϕ100-00.054 2.答:(1)T h=E S-E I=+0.039-0=0.039m m(2)T s=e s-e i=-0.060-(-0.134)=0.074m m(3)T h=E S-E I=+0.034-(-0.020)=0.054m m(4)T s=e s-e i=+0.023-(-0.023)=0.046m m尺寸公差带图如下:3.答:(1)因为E I>e s,所以此配合为间隙配合㊂X m a x=E S-e i=+0.030-(-0.049)=+0.079m mX m i n=E I-e s=0-(-0.030)=+0.030m mT f=X m a x-X m i n=+0.079-(+0.030)=0.049m m㊃141㊃或T f=T h+T s=0.030+0.019=0.049m m(2)因为E I<e s且E S>e i,所以此配合为过渡配合㊂X m a x=E S-e i=+0.030-(+0.020)=+0.010m m Y m a x=E I-e s=0-(+0.039)=-0.039m mT f=X m a x-Y m a x=+0.010-(-0.039)=0.049m m 或T f=T h+T s=0.030+0.019=0.049m m(3)因为E S<e i,所以此配合为过盈配合㊂Y m i n=E S-e i=+0.054-(+0.091)=-0.037m m Y m a x=E I-e s=0-(+0.145)=-0.145m mT f=Y m i n-Y m a x=-0.037-(-0.145)=0.108m m 或T f=T h+T s=0.054+0.054=0.108m m(4)因为E I>e s,所以此配合为间隙配合㊂X m a x=E S-e i=+0.107-(-0.054)=+0.161m m X m i n=E I-e s=+0.072-0=+0.072m mT f=X m a x-X m i n=+0.161-(+0.072)=0.089m m 或T f=T h+T s=0.035+0.054=0.089m m尺寸公差带图如下:㊃241㊃ɦ1—2极限与配合标准的基本规定一㊁填空题1.标准公差等级公称尺寸分段2.20I T01I T183.相同不同4.越小5.越大6.相同7.基本偏差零线8.28对称9.A H 减小J Z C增大10.a h减小j z c增大11.基本偏差标准公差12.基本偏差公差等级13.优先常用一般用途14.基孔制基轴制15.一定不同16.基准孔下 H 0上17.基准轴上h0下18.公差带代号孔的公差带代号轴的公差带代号19.f(精密级) m(中等级)c(粗糙级)v(最粗级)20.20ħ二㊁判断题1.ˑ2.ɿ3.ɿ4.ˑ5.ˑ6.ɿ7.ˑ8.ɿ9.ˑ10.ˑ 11.ˑ 12.ɿ 13.ˑ 14.ˑ 15.ɿ 16.ɿ 17.ˑ三㊁单项选择题1.B2.C3.A4.B5.A6.A7.C8.D四㊁名词解释1.国家标准‘极限与配合“中所规定的任一公差,叫标准㊃341㊃公差㊂2.国家标准‘极限与配合“中所规定的,用以确定公差带相对于零线位置的上极限偏差或下极限偏差,叫基本偏差㊂3.基本偏差为一定的孔的公差带,与不同基本偏差的轴的公差带形成各种配合的一种制度称为基孔制㊂4.线性尺寸一般公差是指在车间普通工艺条件下,机床设备一般加工能力可保证的公差㊂五、简答题1.答:基本偏差代号用拉丁字母表示,大写字母表示孔的基本偏差,小写字母表示轴的基本偏差㊂孔:A㊁B㊁C㊁C D㊁D㊁E㊁E F㊁F㊁F G㊁G㊁H㊁J S㊁J㊁K㊁M㊁N㊁P㊁R㊁S㊁T㊁U㊁V㊁X㊁Y㊁Z㊁Z A㊁Z B㊁Z C㊂轴:a㊁b㊁c㊁c d㊁d㊁e㊁e f㊁f㊁f g㊁g㊁h㊁j s㊁j㊁k㊁m㊁n㊁p㊁r㊁s㊁t㊁u㊁v㊁x㊁y㊁z㊁z a㊁z b㊁z c㊂2.答:公差带代号由确定公差带位置的基本偏差代号和确定公差带大小的公差等级数字组成㊂例如,孔的公差带代号H6㊁F8㊁J S9,轴的公差带代号h7㊁c d8㊁k6等㊂3.答:图样上标注尺寸公差时,可用以下三种形式:用公称尺寸与公差带代号表示;用公称尺寸与极限偏差表示;用公称尺寸与公差带代号㊁极限偏差共同表示㊂例如,轴ϕ25g6可用ϕ25--0.0070.020或ϕ25g6(--0.0070.020)表示;孔ϕ75H8可用ϕ75+0.0460或ϕ75H8(+0.0460)表示㊂4.答:(1)ϕ80c d5表示公称尺寸为80m m,基本偏差代号为c d,公差等级为5级的轴㊂(2)ϕ65M8表示公称尺寸为65m m,基本偏差代号为M,公差等级为8级的孔㊂(3)ϕ40K7/h6表示公称尺寸为40m m㊁公差等级为6级的基准轴与基本偏差代号为K㊁公差等级为7级的孔形成的基轴制㊃441㊃过渡配合㊂5.答:(1)ϕ18H9/g9表示公称尺寸为18m m㊁公差等级为9级的基准孔与基本偏差代号为g㊁公差等级为9级的轴形成的基孔制间隙配合㊂(2)ϕ40H5/h4表示公称尺寸为40m m㊁基本偏差代号为H㊁公差等级为5级的孔与基本偏差代号为h㊁公差等级为4级的轴形成的基孔制(基轴制)间隙配合㊂(3)ϕ120J S8/h7表示公称尺寸为120m m㊁公差等级为7级的基准轴与基本偏差代号为J S㊁公差等级为8级的孔形成的基轴制过渡配合㊂(4)ϕ60H8/s7表示公称尺寸为60m m㊁公差等级为8级的基准孔与基本偏差代号为S㊁公差等级为7级的轴形成的基孔制过盈配合㊂(5)ϕ35P7/t6表示公称尺寸为35m m㊁基本偏差代号为P㊁公差等级为7级的孔与基本偏差代号为t㊁公差等级为6级的轴形成的混合制过盈配合㊂六、计算题1.答:(1)查教材附表二得B的基本偏差为下极限偏差,其值为E I=+260μm=+0.260m m查教材表1 2得标准公差数值为I T=100μm=0.100m m所以,另一极限偏差为E S=E I+I T=+0.260+0.100=+0.360m m即ϕ125B9(++0.3600.260)(2)查教材附表一得f的基本偏差为上极限偏差,其值为e s=-30μm=-0.030m m查教材表1 2得标准公差数值为㊃541㊃I T=19μm=0.019m m所以,另一极限偏差为e i=e s-I T=-0.030-0.019=-0.049m m即ϕ60f6(--0.0300.049)(3)查教材附表二得S的基本偏差为上极限偏差,其值为E S=-35+Δ=-35+3=-32μm=-0.032m m查教材表1 2得标准公差数值为I T=9μm=0.009m m所以,另一极限偏差为E I=E S-I T=-0.032-0.009=-0.041m m即ϕ30S5(--0.0320.041)(4)j s为完全对称公差带,故偏差值为偏差=ʃI T n2又查教材表1 2得标准公差数值为I T=11μm=0.011m m所以,偏差=ʃI T n2=ʃ0.0112=ʃ0.0055m m所以,基本偏差为e s=+0.0055m m,另一极限偏差e i= -0.0055m m即ϕ40j s5(ʃ0.0055)2.答:(1)查教材附表三得e s=-150μm=-0.150m m,e i=-208μm=-0.208m m,即ϕ8b10(--0.1500.208)T s=e s-e i=-0.150-(-0.208)=0.058m m(2)查教材附表三得e s=-25μm=-0.025m m,e i=-41μm=-0.041m m,即ϕ36f6(--0.0250.041)㊃641㊃T s=e s-e i=-0.025-(-0.041)=0.016m m(3)查教材附表四得E S=+205μm=+0.205m m,E I=+95μm=+0.095m m,即ϕ12C11(++0.2050.095)T h=E S-E I=+0.205-(+0.095)=0.110m m(4)查教材附表三得e s=+12μm=+0.012m m,e i=-12μm=-0.012m m,即ϕ50j s7(ʃ0.012)T s=e s-e i=+0.012-(-0.012)=0.024m m(5)查教材附表三得e s=+50μm=+0.050m m,e i=+20μm=+0.020m m,即ϕ60n7(++0.0500.020)T s=e s-e i=+0.050-(+0.020)=0.030m m(6)查教材附表四得E S=+8μm=+0.008m m,E I=0,即ϕ65H4(+0.0080) T h=E S-E I=+0.008-0=0.008m m3.答:(1)ϕ30H7k61)查表确定孔㊁轴的极限偏差并计算其极限尺寸和公差数值㊂查教材附表四得孔ϕ30H7的极限偏差为E S=+21μm, E I=0μm,即孔的尺寸为ϕ30+0.0210㊂D m a x=D+E S=30+0.021=30.021m mD m i n=D+E I=30+0=30m mT h=E S-E I=+0.021-0=0.021m m或T h=D m a x-D m i n=30.021-30=0.021m m查教材附表三得轴ϕ30k6的极限偏差为e s=+15μm, e i=+2μm,即轴的尺寸为ϕ30++0.0150.002㊂㊃741㊃d m a x=d+e s=30+(+0.015)=30.015m md m i n=d+e i=30+(+0.002)=30.002m mT s=e s-e i=+0.015-(+0.002)=0.013m m或T s==d m a x-d m i n=30.015-30.002=0.013m m 2)画出公差带图如下:3)判断配合类型㊂因为E I<e s且E S>e i,孔的基本偏差代号为H,所以此配合为基孔制过渡配合㊂4)计算极限盈隙及配合公差㊂X m a x=E S-e i=+0.021-(+0.002)=+0.019m mY m a x=E I-e s=0-(+0.015)=-0.015m mT f=X m a x-Y m a x=+0.019-(-0.015)=0.034m m 或T f=T h+T s=0.021+0.013=0.034m m(2)ϕ85P6h51)查表确定孔㊁轴的极限偏差并计算其极限尺寸和公差数值㊂查附表四得孔ϕ85P6的极限偏差为E S=-30μm,E I= -52μm,即孔的尺寸为ϕ85--0.0300.052㊂D m a x=D+E S=85+(-0.030)=84.970m mD m i n=D+E I=85+(-0.052)=84.948m mT h=E S-E I=-0.030-(-0.052)=0.022m m 或T h=D m a x-D m i n=84.97-84.948=0.022m m查教材附表三得轴ϕ85h5的极限偏差为e s=0μm,e i=㊃841㊃-15μm,即轴的尺寸为ϕ85-00.015㊂d m a x=d+e s=85+0=85m md m i n=d+e i=85+(-0.015)=84.985m mT s=e s-e i=0-(-0.015)=0.015m m或T s==d m a x-d m i n=85-84.985=0.015m m2)画出公差带图如下:3)判断配合类型㊂因为E S<e i,轴的基本偏差代号为h,所以此配合为基轴制过盈配合㊂4)计算极限盈隙及配合公差㊂Y m i n=E S-e i=-0.030-(-0.015)=-0.015m mY m a x=E I-e s=-0.052-0=-0.052m mT f=Y m i n-Y m a x=-0.015-(-0.052)=0.037m m 或T f=T h+T s=0.022+0.015=0.037m m(3)ϕ52H7f91)查表确定孔㊁轴的极限偏差并计算其极限尺寸和公差数值㊂查教材附表四得孔ϕ52H7的极限偏差为E S=+30μm, E I=0μm,即孔的尺寸为ϕ52+0.0300㊂D m a x=D+E S=52+0.030=52.030m mD m i n=D+E I=52+0=52m mT h=E S-E I=+0.030-0=0.030m m或T h=D m a x-D m i n=52.030-52=0.030m m㊃941㊃查教材附表三得轴ϕ52f9的极限偏差为e s=-30μm, e i=-104μm,即轴的尺寸为ϕ52--0.0300.104㊂d m a x=d+e s=52+(-0.030)=51.970m md m i n=d+e i=52+(-0.104)=51.896m mT s=e s-e i=-0.030-(-0.104)=0.074m m或T s==d m a x-d m i n=51.970-51.896=0.074m m 2)画出公差图如下:3)判断配合类型㊂因为E I>e s,孔的基本偏差代号为H,所以此配合为基孔制间隙配合㊂4)计算极限盈隙及配合公差㊂X m a x=E S-e i=+0.030-(-0.104)=+0.134m mX m i n=E I-e s=0-(-0.030)=+0.030m mT f=X m a x-X m i n=+0.134-(+0.030)=0.104m m或T f=T h+T s=0.030+0.074=0.104m m4.答:(1)D=d=ϕ18m m(2)孔的基本偏差为E I=0,轴的基本偏差为e s=-0.016m m(3)D m a x=D+E S=18+0.018=18.018m mD m i n=D+E I=18+0=18m md m a x=d+e s=18+(-0.016)=17.984m md m i n=d+e i=18+(-0.033)=17.967m m(4)因为孔的公差带在轴的公差带之上,且E I=0,所以此㊃051㊃配合为基孔制间隙配合㊂(5)X m a x=E S-e i=+0.018-(-0.033)=+0.051m mX m i n=E I-e s=0-(-0.016)=+0.016m mT f=X m a x-X m i n=+0.051-(+0.016)=0.035m m 5.答:(1)配合代号为ϕ25H7f6㊁ϕ25H7j s6㊁ϕ25H7h6㊂(2)三对配合的相同点:公称尺寸相同;基准制相同;孔㊁轴公差等级相同,故公差带大小相同;配合公差相同㊂三对配合的不同点:轴的基本偏差代号不同,故轴的公差带位置不同;配合性质不同㊂6.答:(1)确定孔㊁轴的极限偏差因为孔㊁轴的公差等级相同,所以T h=T s=T f2=0.0782= 0.039m m㊂又因为是基孔制配合,所以有E I=0E S=T h+E I=0.039+0=+0.039m m因为X m a x=E S-e i所以e i=E S-X m a x=+0.039-0.103=-0.064m me s=T s+e i=0.039+(-0.064)=-0.025m m(2)确定另一极限盈隙因为E I>e s,所以此配合为间隙配合㊂X m i n=E I-e s=0-(-0.025)=+0.025m m7.答:(1)确定另一极限盈隙因为最大间隙的绝对值小于配合公差,所以此配合为过渡配合㊂㊃151㊃因为T f=X m a x-Y m a x所以Y m a x=X m a x-T f=+0.019-0.049=-0.030m m (2)计算孔㊁轴的极限偏差因为此配合为基孔制配合,所以E I=0㊂E S=X m a x+e i=+0.019+0.011=+0.030m mT h=E S-E I=+0.030-0=0.030m mT s=T f-T h=0.049-0.030=0.019m me s=T s+e i=0.019+(+0.011)=+0.030m mɦ1—3公差带与配合的选用一㊁填空题1.公差等级配合制配合种类2.使用性能经济性能使用要求低3.基孔制基轴制标准件4.类比类比二㊁判断题1.ˑ2.ˑ3.ˑ4.ˑ三㊁单项选择题1.C2.A3.B4.B四㊁简答题1.答:一般情况下,应优先选用基孔制㊂这是因为中㊁小尺寸段孔的精加工一般采用铰刀㊁拉刀等定尺寸刀具,检验也多采用塞规等定尺寸量具,而轴的精加工不存在这类问题㊂因此,采用基孔制可大大减少定尺寸刀具和量具的品种㊁规格,有利于刀具和量具的生产㊁储备,从而降低成本㊂在有些情况下可采用基轴制㊂如采用冷拔圆棒料制作精度要求不高的轴,由于这种棒料外圆的尺寸㊁形状相当准确,表面光洁,因而外圆不需加工就能满足配合要求,这时采用基轴制在技术上㊁经济上都是合理的㊂2.答:采用类比法选用配合的步骤如下:㊃251㊃(1)首先根据使用要求确定配合的类别,即确定是间隙配合㊁过盈配合,还是过渡配合㊂(2)确定了类别后,再进一步类比确定选用哪一种配合㊂(3)当实际工作条件与典型配合的应用场合有所不同时,应对配合的松紧做适当的调整,最后确定选用哪种配合㊂五㊁综合题答:外圆尺寸合格范围分别为:ϕ51.94~50m m㊁ϕ65.94~ 60m m;ϕ69.94~70m m㊁ϕ84.94~85m m㊂ϕ52.13m m为不合格尺寸(返修),ϕ65.96m m为合格尺寸,ϕ70m m为合格尺寸,ϕ84.93m m为不合格尺寸(报废)㊂第二章技术测量的基本知识及常用计量器具ɦ2—1技术测量的基本知识一㊁填空题1.测量对象计量单位测量方法测量精度2.极限范围具体的数值3.量具量规量仪计量装置4.直接间接绝对相对单项综合5.最小值最大值6.计量器具误差方法误差环境误差人员误差7.极限范围合格量值二㊁判断题1.ɿ2.ˑ3.ɿ4.ɿ5.ɿ6.ˑ7.ˑ8.ɿ9.ɿ10.ˑ 11.ɿ 12.ˑ 13.ɿ 14.ˑ三㊁单项选择题1.C2.D3.B4.B5.D6.A7.C8.D9.B四㊁名词解释1.间接测量是指先测出与被测几何量相关的其他几何参数,㊃351㊃再通过计算获得被测几何量数值的方法㊂2.相对测量是指通过读取被测几何量与标准量的偏差来确定被测几何量数值的方法㊂3.刻度间距是指计量器具的标尺或刻度盘上两相邻刻线中心的距离㊂4.分度值是指计量器具的标尺或刻度盘上每一小格所代表的测量值㊂5.示值范围是指计量器具的标尺或刻度盘上所指示的起始值到终了值的范围㊂6.示值误差是指计量器具的指示值与被测量值(实际值)的差值㊂五、简答题1.答:直接测量是直接用量具或量仪测出被测几何量值,而间接测量是先测出与被测几何量相关的其他几何参数,再通过计算获得被测几何量数值㊂2.答:绝对测量可从量具或量仪上直接读出被测几何量的数值,而相对测量通过读取被测几何量与标准量的偏差来确定被测几何量数值㊂3.答:测量误差产生的原因很多,归纳起来主要有以下几种:(1)计量器具误差计量器具误差是由于计量器具本身在设计㊁制造㊁装配和使用调整上的不准确而引起的㊂这些误差综合表现为示值误差和示值的稳定性㊂(2)方法误差方法误差是指测量方法不完善所引起的误差,如计算公式不准确㊁测量方法选择不当㊁工件安装定位不准确引起的测量误差㊂㊃451㊃(3)环境误差环境误差是指测量时,测量环境不符合标准状态而引起的测量误差㊂影响测量环境的因素有温度㊁湿度㊁气压㊁振动㊁灰尘等,其中温度对测量误差的影响最大㊂(4)人员误差人员误差是由测量人员主观因素和操作技术水平所引起的误差㊂例如,测量人员使用计量器具的方法不正确,对示值的分辨能力和对仪器的调节能力不强等因素引起的测量误差㊂4.答:用圆柱螺纹量规检验螺纹时,通端螺纹量规能完全旋入通过,止端螺纹量规不能旋入或部分旋入,则被检螺纹合格㊂ɦ2—2测量长度尺寸的常用量具一㊁填空题1.尺身内测量爪外测量爪游标尺框紧固螺钉深度尺2.长度厚度内外径槽宽深度3.0.100.050.020.024.深度高度高度划线5.外径千分尺内径千分尺深度千分尺螺纹千分尺公法线千分尺6.0.50.5500.017.孔径深度距离8.中径砧座测量头9.齿轮带孔零件距端面较远10.刻度研合不同11.累积5最后一位数字二㊁判断题1.ɿ2.ɿ3.ˑ4.ˑ5.ɿ6.ˑ7.ˑ8.ˑ9.ˑ10.ˑ 11.ˑ㊃551㊃三㊁单项选择题1.C2.B3.A4.D5.C6.D7.D8.A9.B 10.D四㊁简答题1.答:游标卡尺的尺身刻度间距为1m m,游标刻线格数为50格,游标刻线总长为49m m,即游标刻度间距b=(50-1)ˑ150= 0.98m m,与尺身刻线间距之差为1-0.98=0.02m m,故其分度值为0.02m m㊂2.答:使用游标卡尺时应注意以下事项:(1)测量前,将卡尺的测量面用软布擦干净,卡尺的两个量爪合拢,应密不透光㊂如漏光严重,需进行修理㊂量爪合拢后,游标零线应与尺身零线对齐㊂如对不齐,就存在零位偏差,一般不能使用㊂有零位偏差时如要使用,需加校正值㊂游标在尺身上滑动要灵活自如,不能过松或过紧,不能晃动,以免产生测量误差㊂(2)测量时,要先注意看清尺框上的分度值标记,以免读错小数值产生粗大误差㊂应使量爪轻轻接触零件的被测表面,保持合适的测量力,量爪位置要摆正,不能歪斜㊂(3)读数时,视线应与尺身表面垂直,避免产生视觉误差㊂3.答:使用千分尺时应注意以下事项:(1)测量之前,转动千分尺测力装置上的棘轮,使两个测量面合拢,检查测量面间是否密合,同时观察微分筒上的零线与固定套管的中线是否对齐,如有零位偏差,可送检修部门调整,或在读数时加修正值㊂(2)测量时,千分尺测微螺杆的轴线应垂直于零件被测表面㊂先用手转动千分尺的微分筒,待测微螺杆的测量面接近工件被测表面时,再转动测力装置上的棘轮,使测微螺杆的测量面接触工件表面,听到2~3声 咔咔 声后即停止转动,此㊃651㊃时已得到合适的测量力,可读取数值㊂不可用手猛力转动微分筒,以免使测量力过大而影响测量精度,严重时还会损坏螺纹传动副㊂(3)读数时最好不从工件上取下千分尺,如需取下再读数时,应先锁紧测微螺杆,然后再轻轻取下,以防止尺寸变动产生测量误差㊂(4)读数要细心,看清刻度,特别是要注意分清整数部分和0.5m m的刻线㊂五、综合题1.答:游标卡尺的读数方法:(1)根据游标零线所处位置读出尺身在游标零线前整数部分的读数值㊂(2)判断游标上第几根刻线与尺身上的刻线对准,游标刻线的序号乘以该游标量具的分度值即得到小数部分的读数值㊂(3)最后将整数部分的读数值与小数部分的读数值相加即为整个测量结果㊂a)读数为22+0.02ˑ23=22.46m mb)读数为0+0.02ˑ12=0.24m mc)读数为105+0.02ˑ44=105.88m m2.答:千分尺的读数方法:(1)先从微分筒的边缘向左看固定套管上距微分筒边缘最近的刻线,从固定套管中线上侧的刻度读出整数,从中线下侧的刻度读出0.5m m的小数㊂(2)再从微分筒上找到与固定套管中线对齐的刻线,将此刻线数乘以0.01m m就是小于0.5m m的小数部分的读数值,最后把以上几部分相加即为测量值㊂a)读数为12+0.01ˑ19=12.19m mb)读数为32+0.5+0.01ˑ15=32.65m m㊃751㊃c)读数为16+0.5+0.01ˑ43=16.93m m3.答:查教材附表三得e s=-60μm=-0.060m m,e i=-79μm=-0.079m m,即ϕ58e6(--0.0600.079)所以,d m a x=d+e s=58+(-0.060)=57.940m md m i n=d+e i=58+(-0.079)=57.921m m选择尺寸d m a x=57.940m m的量块组:选择尺寸d m i n=57.921m m的量块组:ɦ2—3常用机械式量仪一、填空题1.杠杆齿轮齿条扭簧直线移动角位移2.11000.01m m 0.01m m3.齿侧间隙测量误差4.0~30~50~105.长度尺寸直线度平面度平行度6.百分表专用表架直径形状误差深孔相对7.较小可以改变小孔校正㊃851㊃8.0.010.0010.002 ʃ0.02二㊁判断题1.ˑ2.ɿ3.ˑ4.ˑ5.ɿ6.ˑ7.ɿ8.ˑ三㊁单项选择题1.B2.C3.C4.B5.D6.C四㊁综合题答:(1)此测量方法是相对测量㊂测量步骤:先用量块组成公称尺寸(179m m)进行校正,转动表盘,将指针对准零刻度㊂然后将工件放在百分表的测量头下测量,从百分表中读出读数,该读数为被测尺寸与量块组的尺寸差㊂最后根据此读数值与量块组尺寸即可计算出被测尺寸值㊂(2)作为测量时的标准尺寸9m m 70m m 100m m(3)逆时针0第10(4)测量时,若百分表指针逆时针转了7格,该轴合格㊂其实际尺寸为179-0.01ˑ7=178.93m m㊂ɦ2—4测量角度的常用计量器具一㊁填空题1.内外角度5'2'扇形(I型)圆形(Ⅱ型)2.30293.正弦函数间接测量精密4.100m m 200m m0级1级二㊁判断题1.ˑ2.ɿ3.ˑ4.ɿ5.ˑ6.ˑ7.ˑ三㊁单项选择题1.D2.D3.C4.C四㊁综合题1.答:万能角度尺的读数方法和游标卡尺相似,即先从尺身上读出游标零线指示的整度数,再判断游标上第几格刻线与尺㊃951㊃身上的刻线对齐,就能确定角度 分 的数值,然后把两者相加,就是被测角度的数值㊂a)被测角度为2ʎ16'㊂b)被测角度为16ʎ12'㊂2.答:因为s i nα=h L所以h=L s i nα=200ˑs i n8ʎ32'=200ˑ0.1484=29.96m m s i nα=h L=50200=0.25α=14ʎ28'39ᵡ3.答:(1)因为s i nα=h L所以h=L s i nα=100ˑs i n3.014554ʎ=100ˑ0.05259=5.259m m (2)Δc=n l=0.00880=0.0001Δα=2Δcˑ105=2ˑ0.0001ˑ105=20ᵡ(3)由于a点比b低,因而实际圆锥角比基本圆锥角小,其锥角偏差为负,所以α实=α-Δα=3ʎ52.4ᵡ-20ᵡ=3ʎ32.4ᵡɦ2—5其他计量器具简介一、填空题1.缝隙直角垂直度2.内外角塞尺划线基准校正3.直线度平面度样板宽工作面4.水平面角度5.条式框式合像6.指示表方箱 V形架7.跳动量㊃061㊃二㊁判断题1.ˑ2.ɿ3.ɿ4.ɿ5.ˑ6.ˑ三㊁单项选择题1.C2.A3.C4.D5.B6.B 四㊁计算题解:倾斜角α=4ᵡˑ1.5=6ᵡ两端高度差h =0.021000l n =0.021000ˑ1200ˑ1.5=0.036m m ɦ2—6 光滑极限量规一㊁填空题1.刻度 光滑极限 直线尺寸 圆锥 综合 螺纹 花键2.工作 验收 校对3.上极限 下极限 下极限 上极限4.轴 孔 通规 止规5.锥角 尺寸 圆锥塞规 圆锥套规二㊁判断题1.ɿ2.ˑ3.ˑ4.ˑ5.ɿ三㊁简答题1.答:这样做可避免工作量规和验收量规因磨损量不一致而可能产生的矛盾,从而保证了测量结果的统一性㊂2.答:光滑极限量规是成对使用的,一端为通规,代号T ,一端为止规,代号Z ㊂用卡规检验轴时,如通规能够通过,表示轴径小于上极限尺寸㊂止规不能通过,则表示轴径大于下极限尺寸㊂利用卡规的两端,可以判断被检尺寸是否在允许的范围内㊂用塞规检验孔时,如通规能够通过,表示孔径大于下极限尺寸㊂止规不能通过,则表示孔径小于上极限尺寸㊂利用塞规的两端,可以判断被检尺寸是否在允许的范围内㊂检验工件时,只有通规能通过工件而止规过不去才表示被检㊃161㊃工件合格,否则就不合格㊂阶段性实习训练(一)一㊁填空题1.航空汽油钟表油特质润滑油2.潮湿酸磁性高温振动3.周期二㊁判断题1.ˑ2.ˑ3.ɿ4.ɿ5.ˑ三㊁简答题1.答:测量范围为0~25m m的千分尺可直接校对;测量范围大于25m m的千分尺用校对棒或量块校对㊂擦净两个测量面,旋转微分筒,两个测量面即将接触时轻转棘轮,发出 咔咔 声,微分筒 0 线与固定套管基线重合,微分筒端面与固定套筒 0 线右边缘相切,此时 0 位正确㊂2.答:万能角度尺与游标卡尺的刻线原理和读数方法相似,即先从尺身上读出游标零刻度线指示的整度数,再判断游标上第几格刻线与尺身上的刻线对齐,就能确定角度 分 的数值,然后把两者相加,就是被测角度的数值㊂两者的不同点是应用范围不同,万能角度尺测量的是工件的角度尺寸,而游标卡尺测量的是长度尺寸㊂四㊁综合题答:同一表面的尺寸可用多种计量器具来检测,在实际生产中,应使用最常用的计量器具来进行检测,所以结合图示应选用最经济适用的检测方法㊂可用游标卡尺检测的尺寸:长度尺寸12m m㊁74m m,内孔ϕ30.5m m,外圆尺寸ϕ52m m㊂可用内径百分表检测的尺寸:内孔ϕ22H7m m㊂外圆ϕ40f7m m理论上应用杠杆千分尺来检测,但实际工作中用外径千分尺进行测量㊂㊃261㊃各尺寸合格的范围是ϕ22~22.021m m,ϕ30.2~30.8m m,ϕ39.95~39.975m m,ϕ51.7~52.3m m,11.8~12.2m m,73.7~ 74.3m m㊂第三章几何公差ɦ3—1概述一㊁填空题1.被测基准2.组成导出3.66524.形状大小方向位置5.限制区域6.公差项目几何特征9二㊁判断题1.ɿ2.ˑ3.ˑ4.ˑ5.ˑ6.ɿ三㊁单项选择题1.C2.B3.A4.B5.C6.D四㊁名词解释1.实际要素是指零件上实际存在的要素㊂2.几何公差就是对几何要素的形状㊁方向㊁位置㊁跳动所提出的精度要求㊂五㊁简答题1.答:零件的几何要素是指构成零件形体的点㊁线㊁面㊂零件的几何要素按存在的状态可分为理想要素和实际要素;按在几何公差中所处的地位可分为被测要素和基准要素;按几何特征可分为组成要素和导出要素㊂2.答:㊃361㊃ɦ3—2几何公差的标注一、填空题1.框格指引线符号数值基准字母2.项目符号数值基准代号3.轮廓线延长线明显错开对齐4.上方下方5.ϕSϕ㊃461㊃二㊁判断题1.ɿ2.ˑ3.ˑ4.ˑ5.ɿ三㊁单项选择题1.C2.B3.A4.D四㊁简答题1.答:当被测要素是组成要素时,指引线的箭头应指在该要素的轮廓线或其延长线上,并应明显地与尺寸线错开㊂当被测要素是导出要素时,指引线的箭头应与确定该要素的轮廓尺寸线对齐㊂当基准要素为组成要素时,基准符号的连线应指在该要素的轮廓线或其延长线上,并应明显地与尺寸线错开㊂当基准要素是导出要素时,基准符号的连线应与确定该要素轮廓的尺寸线对齐㊂2.答:(+)表示若被测要素有误差,则只允许中间向材料外凸起㊂(-)表示若被测要素有误差,则只允许中间向材料内凹下㊂(▷)表示若被测要素有误差,则只允许按符号的小端方向逐渐缩小㊂五㊁综合题1.答:㊃561㊃2.答:3.答:ɦ3—3几何公差项目的应用和解读一、填空题1.平面内的直线直线回转体上的素线平面间的交线轴线2.两平行直线两平行平面一个圆柱面3.基准形状基准形状位置方向4.两条等距曲线两等距曲面5.轴线中心平面轴线6.同轴圆柱面同心圆7.对称配置两平行平面轴线圆柱面8.径向端面斜向径向端面㊃661㊃二㊁判断题1.ˑ2.ɿ3.ɿ4.ˑ5.ɿ6.ˑ7.ˑ8.ɿ9.ɿ10.ɿ 11.ˑ 12.ˑ 13.ɿ 14.ˑ 15.ɿ 16.ˑ 17.ˑ 18.ˑ三㊁单项选择题1.C2.B3.D4.D5.A6.B7.C8.A9.B四㊁名词解释1.当给出一个或一组要素的位置㊁方向或轮廓度公差时,分别用来确定其理论正确位置㊁方向或轮廓的尺寸称为理论正确尺寸㊂2.圆跳动公差是被测表面绕基准轴线回转一周时,在给定方向上的任一测量面上所允许的跳动量㊂五㊁综合题1.答:序号几何公差项目符号几何公差项目名称被测要素基准要素公差带形状和大小a圆度圆锥面无半径差为0.009m m的两同心圆内的区域b平行度ϕ20H7孔的轴线底平面距离为0.025m m且与基准平面平行的两平行平面之间的区域c垂直度ϕ40H7孔的轴线右端面直径为0.03m m且与基准平面垂直的一个圆柱面内的区域d同轴度ϕ80外圆柱面的轴线ϕ30孔的轴线与基准轴线同轴的直径为0.025的圆柱面内的区域㊃761㊃。

极限配合与技术测量测试卷（满分100分，时间120分钟）一、选择题(每题0.5分，共50*0.5=25分，1、2题为不定项选择题，其余为单选）1．下列论述中正确的有＿ADE＿。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制B．具有互换性的零件，其几何参数应是绝对准确的C．在装配时，只要不需经过挑选就能装配，就称为有互换性D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产 E．不完全互换不会降低使用性能，且经济效益较好2．下列有关公差等级的论述中，正确的有＿BC＿。

A．公差等级高，则公差带宽B．在满足使用要求的前提下，应尽量选用低的公差等级C．公差等级的高低，影响公差带的大小，决定配合的精度D．孔、轴相配合，均为同级配合E．标准规定，标准公差分为18级3．公差带在零线上方，其基本偏差为 B 。

A上偏差 B下偏差 C 零4．基准孔的最小极限尺寸等于 B 。

A实际尺寸 B基本尺寸 C不确定5．过渡配合中，平均值为 B 。

Ａ正值Ｂ正值或负值Ｃ零 D 负值6．孔的最大实体尺寸为 A 。

A最小极限尺寸 B最大极限尺寸 C 基本尺寸7．形位公差为最大实体要求时，若实际尺寸偏离最大实体尺寸时，形位公差值可以增大，其最大增大量为 B 。

A 该要素最大极限尺寸减去最小极限尺寸B 该要素最大实体尺寸减去最小实体尺寸C 该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。

Ａ、基本尺寸和公差等级 Ｂ、基本尺寸和基本偏差Ｃ、公差等级和配合性质 Ｄ、基本偏差和配合性质9、比较相同尺寸的精度，取决于 B 。

Ａ、偏差值的大 Ｂ、公差值的大小 Ｃ、基本偏差值的大小10、配合精度高，表明 D 。

Ａ、Ｘ或Ｙ值小 Ｂ、轴的公差值大于孔的公差值Ｃ、轴的公差值小于孔的公差值 Ｄ、轴、孔公差值之和小11、φ45039.00+的孔与φ45025.0050.0--的轴配合是 A 。

A ．间隙配合B ．过盈配合C ．过渡配合12、与标准件相配合时应选用 C 。
