MAX+PLUSⅡ10.0安装说明

Maxplus使用说明一、软件的安装在光盘中提供了Maxplus10.2的安装程序和license.dat。

在文件夹中双击autorun.exe，然后出现如下的界面：然后再点击Install下面的最上面的那个，然后点击安装。

在安装好了之后，要安装license.dat，如下操作：菜单->Options->license Setup，出现如下的界面：然后点击Browse选择license.dat的存放路径，然后点击OK。

这样就可以了。

二、Maxplus使用方法使用Maxplus主要是为了完成对程序的仿真以及配合JTAG对芯片进行烧写。

下面将给出操作步骤。

（一）、新建文件图1如图1所示，点击File-〉New或是直接点击快速菜单下面的新建菜单，可以得到图2的界面。

图2其中，第一个是生成图形编辑文件，就是顶层文件是模块形式的；第二个是生成单个模块的文件，由它可以设计实现某个功能的单独模块；第三个是生成语言编辑的文件，就是用VHDL、Verilog HDL或是.mif文件；最后一个是生成波形仿真文件的。

一般情况下我们先可以选择第一个和第三个的其中一个就可以了。

下面就先选择第三个，得到如图3界面。

图3（二）、文件的编写下面编写一个简单的程序，实现数a和b的与，如图4所示：图4在文件写好后，点击保存，得到如下的界面：图5这里要注意的是保存的时候，要注意文件中的实体名和上面要写的File Name 要相同，所以上面的File Name那个地方要写上example，在Automatic Extension 里面选择.vhd，Directories选择保存文件的路径。

保存好了之后，为了保证文件的编译正确，要指定一下路径：菜单->File->Project->Set Project to Current File，如图6所示：图6这样就可以指定文件所在的路径了。

（三）、文件的编译文件写好保存后，要进行编译，可以如下操作：菜单->Max+plus II->Compiler,或是直接点击，可以得到下面的界面：图7点击Start进行进一步的编译，出现下界面：图8上面的编译说明没有错误，下面就要进行软件的波形仿真。

Max+Plus II 使用说明 (一)Max+Plus II 是一款基于计算机辅助设计 (CAD) 技术的数字逻辑电路仿真软件。

这款软件由美国英特尔公司 (Intel) 开发，可用于设计和验证数字逻辑电路，包括组合逻辑电路和时序逻辑电路。

本文将详细介绍 Max+Plus II 的使用说明，帮助用户更好地了解和应用该软件。

一、软件下载与安装Max+Plus II 可以从英特尔公司的官方网站上下载，安装过程简单，用户只需要按照安装向导逐步完成即可。

注意，该软件只能在 32 位版本的 Windows 操作系统上运行，所以用户需要确保自己的电脑系统符合要求。

二、主要功能介绍1. 逻辑设计：Max+Plus II 提供了完整的数字逻辑设计工具箱，包括位宽选择、时钟控制、计数器设计等工具，支持标准硬件描述语言VHDL 和 Verilog。

2. 仿真调试：Max+Plus II 可以进行逻辑仿真和时序仿真，模拟电路的输入输出信号，检查电路设计的正确性和可行性。

3. 器件库管理：Max+Plus II 内置了丰富的器件库，用户可以根据需要选择和添加器件，支持包括 FPGA、CPLD、RAM、ROM 等在内的多种器件类型。

4. 项目管理：Max+Plus II 支持多个项目的并行管理，用户可以轻松创建、打开、保存和关闭项目，以及在不同的项目之间进行切换操作。

三、使用步骤1. 创建项目：用户需要先创建一个新项目，然后选择适当的器件和设计语言，制定设计规范和参数，创建设计文件，并建立测试目标。

2. 设计与仿真：用户可以使用逻辑设计工具箱，将逻辑元件（例如逻辑门、寄存器、计数器等）组合起来构建数字逻辑电路，并在仿真界面中进行测试和验证。

3. 下载与调试：用户完成设计和仿真之后，可以将设计文件下载到目标设备中，然后进行实际调试和测试，以验证电路的正确性和可行性。

四、注意事项1. 在使用 Max+Plus II 进行数字逻辑电路设计时，需要遵循设计规范和标准，保证设计的正确性和可靠性。

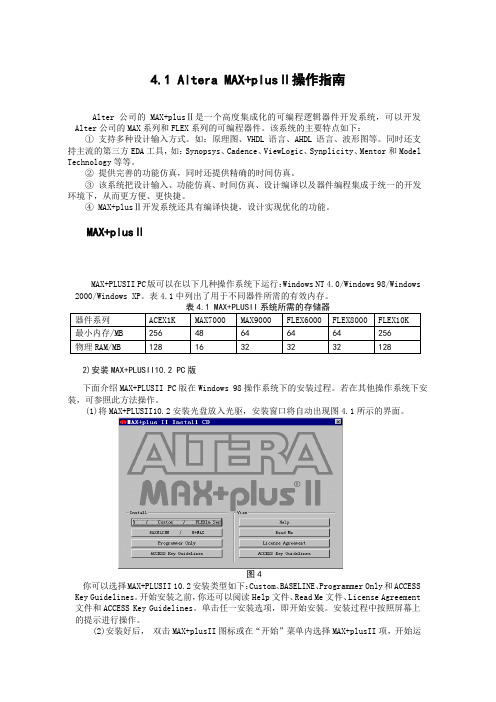

4.1 Altera MAX+plusⅡ操作指南Alter公司的MAX+plusⅡ是一个高度集成化的可编程逻辑器件开发系统，可以开发Alter公司的MAX系列和FLEX系列的可编程器件。

该系统的主要特点如下：①支持多种设计输入方式。

如：原理图、VHDL语言、AHDL语言、波形图等。

同时还支持主流的第三方EDA工具，如：Synopsys、Cadence、ViewLogic、Synplicity、Mentor和Model Technology等等。

②提供完善的功能仿真，同时还提供精确的时间仿真。

③该系统把设计输入、功能仿真、时间仿真、设计编译以及器件编程集成于统一的开发环境下，从而更方便、更快捷。

④ MAX+plusⅡ开发系统还具有编译快捷，设计实现优化的功能。

MAX+plusⅡMAX+PLUSII PC版可以在以下几种操作系统下运行：Windows NT 4.0/Windows 98/Windows 2000/Windows XP。

表4.1中列出了用于不同器件所需的有效内存。

表4.1 MAX+PLUSII系统所需的存储器器件系列ACEX1K MAX7000MAX9000FLEX6000FLEX8000FLEX10K最小内存/MB256 48 64 64 64 256物理RAM/MB128 16 32 32 32 1282)安装MAX+PLUSII10.2 PC版下面介绍MAX+PLUSII PC版在Windows 98操作系统下的安装过程。

若在其他操作系统下安装，可参照此方法操作。

(1)将MAX+PLUSII10.2安装光盘放入光驱，安装窗口将自动出现图4.1所示的界面。

图4你可以选择MAX+PLUSII 10.2安装类型如下：Custom、BASELINE、Programmer Only和ACCESS Key Guidelines。

开始安装之前，你还可以阅读Help文件、Read Me文件、License Agreement 文件和ACCESS Key Guidelines。

一、安装MAX+PLUSⅡ（共有三项内容）1、安装MAX+PLUSⅡ工具软件MAX+PLUSⅡ几种版本的安装方法基本相同，下面为PC机的Windows OS平台的安装过程。

①插入MAX+PLUSⅡ安装光碟，出现图1.1所示安装界面。

图1.1 MAX+PLUSⅡ安装界面②选择Full / Custom / FLEXlm项，即开始安装。

③按屏幕提示进行操作，直至安装完成后，显示MAX+PLUSⅡ文件夹内容，如图 1.2所示【图中显示安装文件目录为：D：\Program Files\maxplusII\maxplus2】。

图1.2 MAX+PLUSⅡ文件夹2、安装MAX+PLUSⅡ许可文件License.dat为了保证安装好的MAX+PLUSⅡ能正常使用，在第一次运行MAX+PLUSⅡ前，需要做如下工作：【正常情况下，第②、③步可以不用操作，若无法执行第④，再考虑执行第②、③步】①将MAX+PLUSⅡ软件提供的许可文件License.dat复制到MAX+PLUSⅡ软件的安装目录（即文件夹），例如，D：\Program Files\maxplusII\maxplus2的文件夹下。

②用文本编辑器打开MAX+PLUSⅡ软件安装目录下（例如：D：\Program Files\maxplusII\maxplus2）中的配置文件maxplus2.ini。

③在[Licensing]项下，添加如下申明语句后原名保存：LM_LICENSE_FILE=D：\Program Files\maxplusII\maxplus2\license.dat；④在桌面双击MAX+PLUSⅡ图标，或选择Windows 系统中“开始”菜单的程序项中的maxplusII（或Altera）组内的MAX+PLUSⅡ 10.2项（如图1.3），开始运行MAX+PLUSⅡ。

图1.3 MAX+PLUSⅡ的启动⑤进入MAX+PLUSⅡ界面后，选择菜单命令Option / License Setup，出现图 1.4所示License Setup界面。

第6章初探CPLD/FPGA 设计工具——MAX+PLUS IIMAX+PLUSII 是Altera 公司为开发其可编程逻辑器件而推出的专用软件，其易学、易用、界面友好且集成化程度高。

本章以MAX+PLUSII 10.0为例讲解该软件的使用。

6.1 MAX+PLUS II 简介MAX+PLUS II 的全称是Multiple Array Matrix and Programmable Logic User System II(多阵列矩阵及可编程逻辑用户系统II)。

从最初的第一代A+PLUS，第二代MAX+PLUS，发展到第三代MAX+PLUS II，Altera 公司的开发工具软件在发展中不断完善。

MAX+PLUSII的版本不断升级，功能也越来越强大，目前发行的MAX+PLUS II 已经到了10.1版。

6.1.1 MAX+PLUS II 的功能和特点MAX+PLUS II 是一个完全集成化的可编程逻辑环境，能满足用户各种各样的设计需要。

它支持Altera公司不同结构的器件，可在多平台上运行。

MAX+PLUS II 具有突出的灵活性和高效性，为设计者提供了多种可自由选择的设计方法和工具。

丰富的图形界面，可随时访问的在线帮助文档，使用户能够快速轻松地掌握和使用MAX+PLUSII软件。

MAX+PLUSII 具有的强大功能极大地减轻了设计者的负担，使设计者可以快速完成所需的设计，使用该软件，用户从开始设计逻辑电路到完成器件下载编程一般只需要数小时时间，其中设计的编译时间往往仅需数分钟。

用于可在一个工作日内完成实现设计项目的多次修改，直至最终设计定型。

MAX+PLUS II 开发系统众多突出的特点，使它深受广大用户的青睐。

1.开放的界面Altera 公司与EDA开发商紧密合作，使MAX+PLUS II 可以与其他工业标准的设计输入、综合和校验工具相连接。

它与EDA工具的接口遵循EDIF200、EDIF300，参数模块库LPM2.1.0，标准延迟格式SDF1.0，SDF2.0，VITAL 95，VHDL 1987及VHDL1993等多种标准。

4.1 MAX+plusⅡ软件安装数字系统的设计离不开EDA软件。

现在有多种支持可编程逻辑器件的开发软件，可分为两类：一类是由芯片制造商提供的，如Altera公司开发的MAX+plusⅡ和QuartusⅡ软件包、Xilinx公司开发的Foundation软件包；另一类是由专业EDA软件商提供的，也称为第三方设计软件，较为著名的有Cadence、Mental、Synopsys等。

芯片商提供的软件比较适合自己的产品，第三方软件往往能够开发多家公司的器件，但需要芯片商提供器件库和适配器软件。

由于MAX+plusⅡ和QuartusⅡ软件包在国内十分流行，而且Altera公司非常支持教育，专门为广大学生和科研人员提供用于学习的开发软件和硬件产品，因此本书以讲解Altera公司的软件为主。

MAX+plusⅡ软件包是Altera公司开发较早的一款软件，其界面友好，集成化程度高、易学、易用，深受业界人士好评。

MAX+plusⅡ配备了适用于各种需要的元件库，包括基本逻辑元件库（如逻辑门、D触发器和JK触发器等）和宏功能元件（几乎包含所有74系列的芯片），非常适合初学者学习，直接输入元件符号，连接成电路，就可仿真出结果，而无需精通器件内部的复杂结构，MAX+plusⅡ能将这些设计转换成系统所需要的格式并自动优化。

MAX+plusⅡ所支持的Altera公司器件有：CLASSIC、MAX3000A、MAX6000、MAX 7000、MAX 7000E、MAX 7000S、MAX 7000AE、MAX 7000B、MAX 8000、MAX 9000、FLEX10K、FLEX10KA、FLEX10KE和ACEX1K系列。

4.1.1 安装Altera公司的MAX+plusⅡ10.2 BASELINE（教育版）软件可以在代理商处获得光盘，也可以到Altera公司的网站上下载，网址是。

其安装步骤如下：1）启动安装向导：运行setup.exe，出现图4-1所示界面。

Part I--ALTERA MAXPLUS II軟體使用操作單元<一>軟體的安裝與基本操作使用1.1 ALTERA MAX+plus II軟體介紹1.2 ALTERA MAX+plus II軟體的下載及安裝1.3 取得本機電腦的硬碟序號1.4 ALTERA MAX+plus II軟體的下載1.5 ALTERA MAXplus II軟體的使用註冊申請1.6 ALTERA MAX+plus II軟體基本使用說明(getting start tutorial)及演練1.7 實驗單元LAB1：輸入各種邏輯閘LAB2：三人投票機電路LAB3：disbounce電路-----------------------------------------------------------------------------------1.1 ALTERA MAX+plus II軟體介紹1.2 ALTERA MAX+plus II軟體的下載及安裝要安裝ALTERA MAX+plus II軟體最方便快速的方式是執行本書所附的光碟片上的軟體安裝程式，本書所提供的為MAX+plus II Baseline 10.2版軟體，請依照下列步驟進行軟體安裝。

Step1.首先將光碟放置於光碟機中，電腦會自動啟動安裝程式，其畫面如下圖，若安裝程式未自動啟動時可直接執行光碟片中的autorun.exe程式亦可進行MAX+plus II Baseline 10.2版軟體安裝(桌面=>【我的電腦】=>檢視光碟檔案=>以滑鼠左鍵連續點選autoexec.exe或baseline10_2.exe執行軟體安裝程式)，這套軟體亦可從ALTERA公司的網站下載(/)，下載的詳細過程可參照下ㄧ小節的說明。

Step 2.開始進行安裝的畫面如下Step 3. 歡迎安裝的畫面，並且建議在進行下ㄧ步驟前關閉所有其他視窗程式，在本畫面中有禁止未授權的軟體重製或散佈的警告訊息，所以在未授權下切勿將軟體重製或散佈，以免觸法。
