数字示波器使用
§1 基本操作常识
一、功能检查
1．接通仪器电源.
仪器执行所有自检项目,并确认通过自检,按SA VE/RECALL按钮,从顶部菜单框,默认的探头菜单衰减系数设值定为10X.
2．将p2100探头上的开关设定为10x,并将示波器探头与通道1连接.将探头连接器上的插对准ch1同轴电缆插接件上的插头并插入,然后向右旋转以拧紧探头.
把探头端部和接地夹接到探头补偿器的连接器上.
3．按自动设置钮.几秒钟内,可见到方波显示
按ch1 菜单按钮两次以关闭通道1 ,
按ch2 菜单按钮以打开通道2..
二、探头补偿
在首次将探头与任一输入通道连接时,进行此调节,使探头与输入通道相匹配.
1．将探头菜单衰减系数设定为10x,
将探头上的开关设定为10x
并将示波器探头与通道1连接.
将探头端部与探头补偿器的5伏连接器相连,基准导线与探头补偿器的地线连接器相连,打开通道,然后按自动门置.
2．检查所显示波形的形状.
3．如必要,调节探头.
自校准：应将所有探头或导线与输入连接器断开，然后，按UTILITY辅助功能钮，选择DO SELF CAL执行自校准，以确认准备就绪。
三、探头衰减系数设定:
探头有多种衰减系数,它们会影响示波器垂直标尺度数.
如改变(检查)探头衰减系数设定值,按所使用通道的---垂直功能菜单钮, 然后按---探头钮旁的选择钮,直至显示正确的设定值.
该设定在再次改变前一直有效.
注意:出厂时预定值为10x.
确认在探头上衰减开关的设定与示波器上探头探头菜单的选项相同.探头开关的设定值为1 和10.
注意:衰减开关,设定在1 时探头将示波器的带宽限制在7兆,欲全带宽时,必将开关设定为10-.
四、基本概念
（一）触发:
触发决定了示波器何时开始采集数据和显示波形,一旦触发被正确设定.它可以把不稳定的显示或黑屏转换成有意义的波形.
示波器在开始采集数据时,先收集足够的数据用来在触发点的左方画出波形,示波器在等待触发条件发生的同时连续地采集数据.当检测到触发后,示波器连续地采集足够的数据以在触发点的右方画出波形.
1．信源:
触发可从多种信源得到:输入通道,市电,外部触发.
1）输入通道: 最常用, 可任选. 被选中作为触发信源的通道,无论其输入是否被显示.都能正常工作.
2）市电:用来显示信号与动力电,如照明设备和动力提供设备,之间的频率关系.示波器将产触发,无需人工输入触发信号.
3）外部触发: 用于在两个通道上采集数据的同时在第三个通道上输入触发.
2．触发类型:
1）边沿触发:可利用模拟和数字测试电路进行边沿触发,当触发输入沿给方向通过某一给定电平时,边沿触发发生.
2）视频触发: 标准视频信号可用来进行场行触发.
3．触发方式:
1）自动触发:使得示波器即使在没有检测到触发条件的情况下也能取到波形,当示波器在一定等待时间”该时间由时基设置决定”器将进行强制触发.
当强制进行无效触发时,示波器不能使波形同步,则显示有波形将卷在一起,当有效触发发生时,显示器上的波形是稳定的.
可用自动方式来监测幅值电平等可能导致波形显示发生卷滚的因素.
2）正常触发: 示波器在正常触发方式下只有当其被触发时才能获取到波形,
无触发时,示波器将显示原有波形而获取不到新波形.
3）单次触发:在单次触发方式下,用户每按下一次”运行”按钮,示波器将检测到一次触发获取一个波形.
示波器采集到的数据依赖于获取方式.
4．释抑:
释抑时间—每次采集之后的一段时间.
为了产生稳定的显示波形的需要.
释抑周期可被用来阻止脉冲序中第一个脉冲之外的其它脉冲上的触发.这样,示波器将总是只显示第一个脉冲.为获得释抑控制,按下HORIZONTAL “释抑”,并用释抑旋钮改变释抑周期.
5．耦合
触发耦合决定信号的何种分量被传送到触发电路,耦合类型包括直流,交流,噪声抑制,高频抑制和低频抑制.
1）直流:允许所有的分量通过.
2）交流: 阻止直流分量通过.
3）噪声抑制:降低触灵敏度并要求较高的信号幅值才能形成稳定触发,从而减少了在噪声上信号错误触发的可能性.
4）高频抑制:阻止信号的高频部分通过,只允许低频分量通过.
5）低频抑制: 作用效果与高频抑制耦合相反.
6．斜率和电平
斜率控制钮决定示波器的触发点在信号上升沿或在下降沿,
欲获得触发斜率控制,按下”触发菜单”按钮选择”边沿”并用”斜率”按钮选择上升或下降.
电平控制钮决定触发点在,边沿上的确切位置,欲获得触发电平控制,按下”HORIZONTAL”菜单按钮,选择“电平”并旋转”电平”旋钮改变数值.
（二）采集数据
采集模拟数据时,本示波器将其转换成数字形式.时基设置将影响采集数据的速度.
1．采集数据有三种不同的方式:
1）采样: 在该获取方式下,示波器按相等的时间间隔对信号采样以重建波形.这种方式在大多数情况下正确地表示了模拟信号.
这种方式不能获取模拟信号在两次采样时间间隔内发生的迅速变化, 从而导至混淆,并有可能丢失信号中的窄脉冲.
2）峰值检测: 示波器采集每一采样间隔中输入信号的最大值,并用采样数据显示波形.这样,示波器可以获取和显示在采样方式下可能丢失的窄脉冲,但噪场将比较明显.
3）平均值: 示波器获取若干波形,然后取平均,并显示平均后的波形,可用这种方式减少随机噪声.
2．时基
通过在离散点上对输入信号的采样将波形数字化,时基控制数字化的频率.
使用“秒/刻度”旋钮调整时基到某一水平刻度以适合用户需要.
（三）标度和定位波形
通过调整波形的刻度和位置可改变其在导电屏幕上的显示.
刻度被改变时,显示波形的尺寸将被放大或缩小.
位置改变时,波形将上下左右移动.
1．垂直刻度和位置
通过上下移动波形可以改变显示波形的垂直位置,为对比数据,可将波形上下对齐.
改变形的垂直刻度时,显示波形将相对接地电平收缩或扩张.
2．水平刻度和位置:
触发前后可通过调整”水平位置”控制钮查看波形数据, 改变波形的水平位置实际改变的是触发与显示区中心的时间偏差
使用”秒/刻度”旋钮可改变所有波形的水平刻度.如查看波形的一个周期以测量其上升沿的对冲.
（四）测量：
示波器所显示的电压—时间坐标图，可用来测量所显示的波形。
进行测量的方法：
1．方格图：
可用来进行快速直观的估计，通过方格图的分度与标尺系数进行。div*100mv/div=500mv 2．光标：
允许通过移动光标进行测量。光标总是成对出现，显著的读数即为量的数值，有两种类型的光标：电压各时间。
当您使用光标时，请确定将信号源设定成您所要测量的波形。
1）电压光标：电压光标显示为水平线，用来测量垂直方向的参数。
2）时间光标：时间光标显示为垂直线。用来测量水平方向上的参数。
3．自动测量：
示波器自动进行所有的计算工作。由于这种测量利用波形记录点，所以相对方格图和光标测量自动测量具有更高的准确度。
用读数显示测量结果，并且读数随示波器采集的新数据而周期性地修改。
（五）设置示波器
操作示波器需要经常使用其种功能：自动设置，保存设置，调出设置。
1．自动设置：自动调整水平和垂直标定，触发的耦合，类型，位置，斜率，电平与方式等设置，从而获得稳定的波形。显示。
2．保存设置：在预定设置的情况下，示波器每次在关闭前将保存设置，当打开时示波
自动调出设置。用户可在示波器的存储器里永久保存五种设置，并可在需要时重新写入设置。
注意：更改设置后，请至少等待五秒才关闭示波器，以保证新设置正确地储存。
3．调出设置：可调出已保存的任何一种设置或预定的厂[家设置。
4．预设（厂[家设置]：示波器出厂前已为各种正常操作进行了预先设定，任何时候用户都可根据需要调出厂家设置。
前面板一.显示区
显示区除了波形外，还包括许多有关波形和仪器控制设定值的细节。
1．不同的图形表示不同的获取方式：
取样方式
峰值检测方式
平均值方式
2．触发状态表示下列信息：
Armed.示波器正采集预触发数据，此时所有触发将被忽略。
R Ready. 所有预触发数据已被获取，示波器已准备就绪接受触发。
T Trig’d.示波器已检测到一触发，正在采集触发后信息。
R Auto.示波器处于自动方式并正采集无触发下的波形。
Scan.示波器以扫描方式连续地采集并显示波形数据。
Stop.示波器已停采集波形数据。
3．指针表示触发水平位置，水平位置控制钮可调整其位置。
4．读数显示触发水平位置与屏幕中心线的时间偏差，屏幕中心处等于0。
5．指针表示触发电平
6．读数表示触发电平的数值
7．图标表示的所选触发类型如下：
上升沿触发。
下降沿触发。
行同步视频触发。
场同步视频触发。
8．读数表示用以触发的信源。
9．读数表示视窗时基设定值。
10．读数表示主时基设定值。
11．读数显示了通道的垂直标尺因数。
12．显示区短暂地显示在线信息。
13．在屏幕指针表示所显示波形的接地基准点。如果没有表明通道的指针，就说明该通道没有被显示。
（六）.触发控制钮
LEVEL（电平）和HOLD OFF（释抑）。这个控制钮具有双重作用。作为边沿触发电平控制钮，它设定触发信号必须通过的振幅，以便进行获得。作为释抑控制钮，它设定接受下一个触发事件之前的时间值。请参见第13页的释抑一节。
TRIGGER MENU（触发功能菜单）。显示触发功能菜单。
SET LEVEL TO 50%。触发电平设定在触发信号幅值的垂直中点。
FORCE TRIGGER（强制触发）。不管是否有足够的触发信号，都会自动启动获得。当采样停止时，此按钮无效。
TRIGGER VIEW（触发源观察）。按住触发源观察钮后，屏幕显示触发源波形，取代通道原显示波形。该按钮可用来查看触发设置，如触发信号的影响。
（七）.菜单和控制钮
SA VE/RECALL（储存/调出）。显示储存/调出功能菜单，用于仪器设置或波形的储存/调出。
MEASURE [?me??]（测量）。显示自动测量功能菜单。
ACQUIRE [??kwai?]（获取）。显示获取功能菜单。
DISPLAY（显示）。显示显示功能菜单。
CURSOR [?k?:s?]（光标）。显示光标功能菜单。光标打开并且显示光标功能菜单时，垂直位移控制钮调整光标位置。离开光标功能菜单后，光标仍保持显示（除非关闭），但不能进行调整。
UTILITY [ju?tiliti]（辅助功能）。显示辅助功能菜单。
AUTOSET（自动设置）。自动设定仪器各项控制值，以产生适宜观察的输入信号显示。
HARDCOPY（硬拷贝）。启动打印操作。需要带有CENTRONICS、RS-232或GPIB端口的扩展模块。请参看103页的选购附件一页。
RUN/STOP（运行/停止）。运行和停止波形获取。
连接器
PROBE COMP（探头补偿器）。电压探头补偿器的输出与接地，用来调整探头与输入电路的匹配。
探头补偿器接地和BNC屏蔽连接到地面，请勿将电压源连接到这些接地终端。
CH1（通道1），CH2（通道2），CH3（通道3）和CH4（通道4）。通道波形显示所需的输入连接器。
EXT TRIG（外部触发）。外部触发源所需的输入连接器。使用触发功能菜单来选择触发源。
1．使用菜单系统
按前面板的菜单按钮，与之相应的菜单标题将显示在屏幕的右上方，使用每个菜单项右方的BEZEL按钮可改变菜单设置。
环行表菜菜框：
顶部为标题，其下为反向显示的选择表单。比如，可通过按菜单框按钮在CHI菜单中循环显示垂直耦合选择。
动作按钮菜单框
如DISPLAY菜单中最下方的两个菜单框可用来增大和减小对比度。
无线电按钮菜单框
以虚线分离，被选种的菜单框以反向显示。ACQUIRE菜单中的最上方三个菜单框用来选择获取方式。
页面选择菜单框：
为前面板上的每个按钮提供两个菜单项，选种的菜单项被反向显示。每当按下顶部菜单框按钮在这两个菜单项之间切换时，下面的菜单框也随之变化。
按SA VE/RECALL按钮时，顶部的页面选择菜单含义有两个菜单项：设置和波形。当选中设置菜单项后，其余的菜单框可用来保存或调出设置。当选中波形菜单后，其余的菜单框也可用来保存或调出波形。
2．波形显示
波形显示的获得取决于仪器上的许多设定值。一旦获得波形，即可进行测量。同样，这些波形的不同形式的显示也提供了波形的重要信息。
波形将依据其类型以三种不同的形式显示：黑线、灰线和虚线。
（1）黑色实线波形表示显示的活动波形。获取停止以后，只要引起显示精确度不确定
的控制值保持不变，波形将始终保持黑色。
（2）参考波形和使用显示持续时间功能的波形以灰色线条显示。
（3）虚线波形表示波形显示精确度不确定。产生虚线的原因是，停止获取后改变控制设定值，但仪器无法相应改变显示波形与其相配。例如，在获得停止情况下，改变触发控制值会导致虚线波形。
3．垂直控制钮
通道1，通道2，通道3，通道4及光标1，光标2位置。在垂直方向上定位波形。当光标被打开且光标菜单被显示时，这些旋钮用来定位光标。
通道1，通道2，通道3，通道4菜单。显示通道输入菜单选择并打开或关闭通道显示。
伏/格（通道1，通道2，通道3，通道4）。选择已校准的标尺系数。MA TH菜单。显示波形数学操作菜单并可用来打开或关闭数学波形。
4．水平控制钮
POSITION（位置）。调整所有通道的水平位置及数学波形。这个控制钮的解析度根据时基而变化。
注意。要对水平位置做一个大的调整，将秒/刻度钮转到达50ms，调整水平位置，然后将秒/刻度钮转回到先前的刻度。
水平菜单。显示水平菜单。
秒/刻度。为主时基或窗口时基选择水平标尺因数。当视窗扩展被允许时，将通过改变秒/刻度旋钮改变窗口时基而改变窗口宽度。请参见第74页有关建立和使用视窗的说明。
§2 功能介绍
一、获取
按ACQUERE（获取）钮来设定获取方式。
功能菜单设定值说明
取样预设置方式
峰值检测用以检测干扰毛刺和减少混淆的可能性
平均值用以减少信号中的随机及无关噪音。平均值的次数可以选择
平均值次数N= 4，16，64，128 选择平均值的次数
要点
如要探测含有间歇出现干扰毛刺的方波信号，波形显示将根据所选择的获取方式而各异。
以下两个标题描述各种类型的获取方式及其类别：
1．取样。使用取样获取方式可获取2500个点，并在秒/刻度设置上将其显示出来。取样方式是预设置方式。
最高取样率是1GS/S。在100NS或更快的设置下，该取样率可能无法获取2500个点。在次情况下，数字式信号处理器在取样点之间插入光点，来补足2500个波形记录点。
2．峰值检测。用峰值检测获取方式来限制混肴的可能性，并可检测窄至10NS的毛刺。峰值检测在5NS/DIV或更慢的设定值上工作。
（注意：当秒/刻度旋钮被调至2。5US/DIV或更高时，获取方式将改变为采样获取。这是因为当采样率足够高时没有必要使用峰值检测。获取方式由峰值检测变为采样获取时并没有提示信息。
当信号波形中噪声大到一定程度时，典型的峰值检测显示波形为大片的黑色区域，TDS200系列示波器在显示这些区域的同时，显示斜线以改善显示的效果。
3．平均值。用平均值获取方式可减少所显信号中的随机或无关噪音。在取样方式下获取数值，然后将多次获取的波形平均计算。
选择获取次数（4，16，64，128）以得到波形平均值。
4．扫描方式显示。当秒刻度控制设定在100MS/DIV或更慢，且触发方式设定在自动时，仪器进入扫描获取方式。在此方式下，波形自左向右滚动显示更新值，在扫描方式中，波形水平位移和触发控制不起作用。
5．停止获取。运行在获取功能时，显示波形为活动状态。停止获取，则显示冻结波形。无论处于上述那一种状态，显示波形可用垂直控制和水平控制来度量或定位。
二、自动设定
自动设置功能用于调节各种控制值，以产生适宜观察的输入信号显示。
按AUTOSET（自动设置）钮，调节或设定下列功能项目。
三、光标：
按CURSOR 光标钮，即出现测量光标和光标功能菜单。
要点：
光标移动。用垂直波形位移钮来移动光标1和光标2。只有光标功能菜单显示时，才能移动光标。
电平和增量读数显示字母U。垂直灵敏度应与用于数学运算的波形相符。如果不相符，请用光标测量数学运算的波形结果，显示字母U表示未知。
四、显示
按DISPLAY显示钮，即可选择波形的显示方式和改变整个显示的对比度。
要点
持续时间。当使用持续时间功能时，保留的原数据呈灰色显示，新数据则呈黑色显示。
当持续时间功能设为“无限”时，记录点一直保持，直至控制值被改变为止。
XY方式。这个方式只适用于通道1 和通道2。选择XY显示方式以后，水平轴上显示通道1，垂直轴上显示通道2。示波器用为触发的取样模式，数据显示为光点。取样率是1MS/S，不能改变。
注意：示波器在正常YT方式下可以任意采样速率捕获波形。欲在XY方式下看到同样的波形，停止采集并将显示格式改为XY。
各种控制钮的操作如下：
通道1的伏/格和垂直位移控制钮设定水平标尺和位置。
通道2的伏/格钮和垂直位移控制钮继续设定垂直标尺和位置。
不起作用：
参考或数学值波形
光标
自动设置
时基控制
触发控制
五、水平；
使用水平控制钮可改变水平刻度和波形位置。屏幕水平方向的中心是波形的时间参考点。改变水平刻度会导致波形相对屏幕中心扩张或收缩。水平位置改变波形相对于触发点
出现的位置。
主时基用设定的水平主时基显示波形
视窗区域由两个光标界定视窗区域。用水平位移控制钮和秒/刻度控制钮调节视窗的水平位置和区域大小。
视窗改变显示方式，在视窗区域中显示一段波形（放大至屏幕宽度）。
触发钮电平释译用于调节两种控制值：触发电平（伏）和释抑时间（秒）。显示释抑时间值。
注意：按窗口菜单框按钮可在整体波形显示和部分放大波形之间切换。
要点
秒/刻度。如波形获取被停止（使用运行/停止钮），秒/刻度控制可扩张或压缩波形。
扫描方式显示。当秒/刻度控制设定在100MS/DIV或更慢，并且触发方式设定在自动时，仪器进入扫描获取方式。在此方式下，波形自左向右滚动显示更新值。在扫描方式中，波形水平位移和触发控制不起作用。
视窗区域。视窗区域用来放大一段波形，以便查看图象细节。视窗时基设定不能慢于主时基设定。
释抑。释抑功能用来稳定非周期性波形的显示。
仪器识别一个触发事件以后，即禁止触发系统运行，直至获取操作完成为止，这时释抑开始，在每次识别获取后的释抑时间里，触发系统保持被禁止状态。
六、测量
按MEASURE按钮可实现自动测量。共有五种测量并且同时可显示四种测量结果。
按下顶部菜单框按钮以显示信源或类型菜单。从信源菜单中可选择待测量的通道，从类型菜单中可选择测量类型（频率，周期，平均值，峰峰值，均方根值及无）。
信源
类型，
读数
要点：
测量。每一波形（或在波形中分配）一次可显示最多四项自动测量值。波形通道必须处于开启（显示）状态，才能进行测量。
在参考波形或数学值波形上，或在使用XY方式或扫描方式时，都不能进行自动测量。
测量类型
周期均方根值计算一个完整波形周期的真均方根值。
平均值计算整个记录的算术平均电压值。
周期计算一个周期的时间。
峰间值计算整个波形最高峰与最低谷值之间的绝对差。
频率通过测量第一个周期计算波形频率。
七、储存/调出
按SA VE/RECALL（储存/调出）钮，即可储存或调出仪器中的厂家设置或波形。
设置
设置选取“设置”以后，即出现用于储存或调出仪器设置的功能菜单。
调出厂家设置将仪器控制钮设定在厂家预设状态。
设置12345指定存储器地址，以储存当前仪器设置或从指定地址中调出设置。
储存完成储存动作。
调出从设置区所选的内存地之中调出储存的仪器设定值。
要点储存和调出设置。整个设置状态在永久性储存器中。当调出设置时，仪器处于设置时的同一状态。
在接通仪器时，所有设定值恢复到仪器关闭时所处的设定值上。
调出厂家预设设定值。您可以调出厂家欲设状态，使仪器设置在已知的设定状态。
波形
波形选取“波形”后，即出现用于储存或调出波形的功能菜单。
信源通道12，数学值选择需要储存的显示波形。
参考选择参考波形地址以便储存或调出某一波形
储存把信源波形储存到所选择的参考波形地址中。
参考（X）接通/关闭接通和关闭参考波形显示。
储存和调出波形。永久性储存器中可存放两个参考波形。可存放四个参考波形，但同时只能显示其中两个。存储的波形可与当前获取波形同时显示。
调出的参考波形不能调整。
八、触发控制
触发有两种方式：边沿触发和视频触发。每类触发使用不同的功能菜单。
边沿触发
边沿触发方式是在输入信号边沿的触发阀值上触发。
边沿在选取“边沿”时，即在输入信号的上升或下降边沿上触发。
信源通道12 EXT EXT/5；交流电
选择输入信源作为触发信号。
触发方式自动正常单次
耦合交流/ 直流/噪音抑制/高，低频抑制
选择输入触发电路的触发信号成分。
要点
正常和自动方式。“正常”触发方式只执行有效触发。“自动”触发方式则允许在缺少有效触发时，获取功能可自由运行。在扫描波形设定在100MS/DIV或更慢的时基上时，“自动”方式允许没有触发信号。
单次方式。“单次”触发方式只对一个事件进行一次获取。单次获取过程的内容取决于获取方式。
获取方式单次获取过程
取样或峰值检测得到一次获取后，获取过程即告完成
平均值达到指定的获取次数后，获取过程即告完成
交流电信源。在交流电触发心愿使用电源信号作为触发信源时，触发耦合设定为直流，触发电平设定为0伏。
耦合。耦合功能允许您过滤用来触发获取的触发信号。
“直流”让信号的所有成分通过。
“交流”阻挡“直流”成分并衰减10HZ以下的信号。
噪音抑制---让信号的所用的成分通过，但增强所需的峰间值信号高频抑制---衰减超过80KHZ的高频成分。
低频抑制------阻挡直流成分并衰减低于300KHZ的低频成分。
预触发。触犯位置通常设定在屏幕的水平中心。在此情况下，您可以观察到5格的预触发信息。您可以调节波形的水平位移，以便查看到更多的或较少的预触发信息。
触发源观察。按TRIGGER VIEW 钮，即可显示触发波形，直至松开为止。
在触发显示模式时，除HARDCOPY钮以外，所有的前面按钮都被禁止。
视频触发
选择视频触发以后。即可在NTSC，PAL ，SECAM标准视频信号的场或行上触发。
视频在选求视频以后，即可对标准视频信号进行触发。触发耦合预设为交流。
极性正常是在同步脉冲的负边沿上触发，
反相则是在同步脉冲的正边沿上上触发。
信源选择输入信源作为触发信号。
EXT；EXT/5使用适用于外部触发连接器的信号作为信源。
同步场行选择在场或行上触发同步。
要点
同步脉冲。当选择正常极性时，触发总是发生在负向同步脉冲上。如果视频信号具有正向同步脉冲，则选择反相极性。
九、辅助功能
系统状态显示系统功能菜单
自校准执行自校准程序。
故障记录显示故障记录表。
语言选择操作系统的显示语言。
要点
自校准。自校准程序最大程度的提高示波器在环境温度小的精确度。如果环境温度变化范围达到或超过5个摄氏度，应该执行自校准程序，以达到最高精确度。
如果要进行自校准，应将探头或导线与输入连接器断开。然后，选择自校准以确认准备就绪。
系统状态
从辅助功能菜单上选择系统状态，屏幕上将出显相应的功能菜单，从中进一步获得每一组仪器控制钮的设定值。
按任何前面板功能菜单钮，可取消屏幕显示的状态。
十、垂直
通道垂直功能菜单
耦合直流通过输入信号的交流和直流成分
交流阻挡输入信号的直流成分
接地接地断开输入信号
带宽限制20MHZ/关闭限制带宽，以减少显示噪音。
伏/格粗调按1—2—5-进制限定垂直灵敏度范围。
微调在出调设置范围之间进一步细分。改变分辨率。
探头根据探头衰减因数选取其中一个值，以保证垂直标尺读数准确。
要点
接地耦合。接地耦合用于显示0伏基线。在使用接地耦合时，输入BNC连接器与内部电路断开。在内部，通道输入与0伏基准电平相连接。
分辨率微调。在作分辨率微调时垂直标尺读数显示实际的伏格设定值。在伏/格控制钮未再次调节之前，即使改变到粗调，垂直标尺也不会改变。
电平和增量读数显示字母U。垂直灵敏度应与用于数学运算的波形相符。如果不相符，请用光标测量数学运算的波形结果，显示字母U表示未能知
波形关闭。要使波形消失，按功能菜单钮显示垂直功能菜单。再按一次功能菜单钮，则关闭波形。在波形关闭后，仍可使用输入通道作为触发信源或进行数学值操作显示。
§3 应用实例
一、进行简单测量
观察电路中一幅值与频率未知的信号，迅速显示和测量信号的频率，周期和峰峰幅值。
使用自动设置
欲迅速显示信号，请按如下步骤操作：
1．将通道1的探头连接到信号源。
2．按下自动设置按钮。
示波器将自动设置垂直，水平和触发控制。手工调整这控制使波形显示达到最佳。
在多个通道均被使用的情况下，自动设置功能为每个通道分别设定垂直功能,并用最小标号的活动通道设置水平和触发控制.
二、进行自动测量
示波器可对大多数显示信号进行自动测量.欲测量信号频率,周期和峰峰幅值,请按如下步骤操作:
1. 按下MEASURE按钮以显示测量菜单.
2. 按下顶部菜单按钮以选择信源.
3. 选择CH1进行上述三种测量.
4. 按下顶部菜单按钮选择类型.
5. 按下第一个CH1菜单框按钮以选择频率.
6. 按下第二个CH1菜单框选择周期.
7. 按下第三个CH1菜单框选择峰峰值.
频率,周期和峰峰值的沿结果将显示在菜单中并被周期性地修改.
三、测量两路信号
实例:在对某种设备测量音频放大器的增益.
用户具有一个音频发生器用来产生测试信号作为放大器的输入.把示波器的两个通道图示连接到放大器的输入与输出端.测量两路信号的电平,利用测量结果即可计算增益.
欲激活并显示通道1和通道听途说中的信号,请按如下步骤操作:
1. 若通道中的信号未被显示,则按下CH1菜单和CH2菜单.
2. 按下自动设置按钮.
3. 欲对两个通道进行测量,请按如下步骤操作:
1. 选择信源通道.
A. 按下MEASURE按钮以显示测量菜单.
B. 按下顶部菜单框按钮以选择信源.
C. 按下第二个菜单框按钮以选择CH1.
D. 按下第三个菜单框按钮以选择CH2.
2. 选择各个通道的测量类型.
A. 按下顶部菜单按钮以选择类型.
B. 按下CH1菜单按钮以选择峰峰值.
C. 按下CH2菜单按钮以选择峰峰值.
3. 从显示菜单上读出通道1和通道2的峰峰值.
4. 利用以下公式计算放大器的增益.
增益=输出增益/输入增益
增益(dB)-20*LOG(增益)
四、进行光标测量
使用光标可迅速地对波形进行时间和电压测量.
测量脉冲宽度
实例:分析一脉冲波形,需要测量脉冲宽度.使用时间光标测量脉冲宽度,请按如下步骤操作:
1. 按上光标按钮以显示光标菜单.
2. 按下顶部菜单框按钮以选择时间.
3. 按上信源菜单框按钮-----选择通道1.
4. 旋转光标1旋钮置光标于脉冲的上升沿.
5. 旋转光标2旋钮置另一光标于脉冲的下降沿.
光标菜单中将显晃下列测量值:
光标1相对触发的时间.
光标2相对触发的时间.
增量时间,即脉冲宽度的测量值.
测量上升时间
实例:测量脉冲的上升时间,一般情况下,需要测量10%至90%波形之间的上升时间.测量上升时间,请按如下步骤操作:
1. 调整秒/格旋钮以显示波形的上升沿.
2. 调整伏/格旋钮以设置波形的幅度值占据大约5格.
3. 若通道1菜单未显示,则按下CH1菜单按钮使之显示.
4. 按下伏/格按钮以选择细调.
5. 调整伏/格旋钮以设置波形幅值精确地占据5格.
6. 使用垂直位置旋钮将波形调至屏幕中心,使波形的基线在屏幕中心线下方的2.5格.处.
7. 按下CURSOR菜单以显示光标按钮.
8. 按下顶部菜单按钮将类型设为时间.
9. 旋转光标1旋钮将光标置于波形与屏幕中心线下方第二条格线的交叉点.该点为波形的10%点.
10. 旋转光标2旋钮将另一光标置于波形与屏幕中心线上方第二条格线的交叉点.该点是波形的90%点.
11. 光标菜单的增量读数即为波形的上升时间.
测量RING频率
1. 按下CURSOR按钮以显示光标菜单.
2. 按下顶部菜单按钮以选择时间.
3. 旋转光标1旋钮将光标置于RING的第一个峰值处.
4. 旋转光标2旋钮将光标置于RING的第二个峰值处.
5. 光标菜单中将显示出增量时间和频率.
五、测量幅值
1．按下CURSOR按钮以显示光标菜单。
2．按下顶部菜单框按钮以选择电压。
3．旋转光标1 旋钮将光标置于RING的波峰。
4．旋转光标2旋钮将光标置于RING的波谷。
5．光标菜单中将显示下列测量值：
增量电压（RING峰峰电压）
光标1处的电压。
光标2处的电压。
六、捕捉单次信号
实例：一设备的簧片继电器可靠性很差，有可能是当继电器被打开时产生的接触电弧所致,由于打开并关闭继电器一次最快要1秒钟,所以捕捉继电器过程中的电压作为单次获取.
步骤操作:
1. 调整伏/格和秒/刻度旋钮以为观察的信号建立合适的垂直与水平范围.
2. 按下ACQUIRE按钮以显示采集菜单.
3. 按下峰值检测按钮.
4. 按下TRIGGER菜单按钮以显示触发菜单.
5. 按下触发方式按钮以选择上升.
6. 按下斜率按钮以选择上升.
7. 旋转电平旋钮以调整触发电平至继电器的打开电压与关闭电压的中值.
8. 若屏幕上方没有显示ARMED或READY,则按下运行/停止按钮以启动获取.
七、视频信号触发
实例:测试一医疗设备中的视频电路,显示视频输出信号.视频输出NTSC制式信号.利用视频触发可获得稳定显示.
视频电路示波器
视频场触发
欲在视频场上触发,请按如下步骤操作:
1. 按下TRIGGER菜单按钮以显示触发菜单.
2. 按下顶部菜单框按钮以选择视频.
3. 按下同步菜单框按钮以选择场.
4. 调整水平秒//刻度旋钮使整个场显示在屏幕上.
5. 按下HORIZONTAL菜单按钮以显示主时基菜单.
6. 按下触发钮菜单框按钮以选择释抑.
7. 将释抑旋钮调到适当的周期,对NTSC制视频信号可选择21MS.
视频行触发
视频行可从场中观察到,欲在视频行上触发,请按如下步骤操作:
1. 按下TRIGGER菜单按钮以显示触发菜单.
2. 按下顶部菜单框按钮以选择视频.
3. 按下同步菜单框按钮以选择行.
4. 调整水平秒//刻度旋钮使全部视频行显示在屏幕上。
利用窗口功能观察波形细节
支持在不改变主时基显示的情况下查看波形的某一特定部分。
欲在主时基显示不变的情况下更为细致地查看前一波形中的彩色脉冲，请按如下步骤操作：
1．按下HORIZONTAL菜单按钮以显示水平菜单并选择主时基。
2．将水平秒/刻度旋钮旋转至50MS。
3．按下触发钮菜单框按钮以选择释抑。
4．将释抑按钮至61MS。
5．调整水平秒/刻度旋钮直至整行显示在屏幕上。
6．按下视窗区域菜单框按钮。
7．调整秒/刻度旋钮设置窗口宽度（面积将扩大）。
8．调整水平位置旋钮将窗口移动到包含波形待放大部分。
9．按下窗口按钮以显示放大后的波形。
10．调整秒/刻度旋钮使显示的放大波形达到最佳效果。
八、占空比的测量
1. 连接信号发生器和示波器
2. 调节信号发生器的频率,幅值.
3. 选择脉冲波形
4. 调节示波器的菜单:选择通道,---使探头的衰减为1.
5. 使用示波器的光标测量法测量.
6. 调节信号发生器的占空比旋钮使波形的高低电平的迟续时间变化。
7. 按下列要求调出波形，并画出波形。
1：1的波形：。
2：1的波形：。
4：1的波形：
8 .写出操作过程：
九、直流偏置的测量
1. 连接信号发生器和示波器
2. 调节信号发生器的频率,幅值.
3. 选择脉冲波形
4. 调节示波器的菜单:选择通道---使探头的衰减为1.
5. 设置示波器的原点坐标，使通道耦合方式接地，定原点，然后转换至直流耦合方式。
6. 使用示波器的光标测量法测量.
7. 调节信号发生器的直流偏置开关(拉出旋钮)
8. 把示波器的光标1和原点坐标重合。
9. 旋转信号发生器的直流偏置旋钮逆时针旋到底。调节示波器的光标2使其与低电平重合。增量即为负偏置。
10. 旋转信号发生器的直流偏置旋钮顺时针旋到底。调节示波器的光标2使其与高电平重合。增量即为正偏置。
11. 根据第9，10步操作画出波形。写出操作过程。
课题音响系统的连接与调试
1．天线的连接
连接方法：按下按板、插入软线、松回按板
AM环形天线的连接：将两条软线分别与本机背板AM端口和地线端口连接。将天线放置在尽可能远距离本机，电视机，扬声器线，电源线的位置，并使萁转向接收状态最好的方向
AM室外天线的连接：室内效果不好时，在室内的基础上再接一段6米的电线，将其延
伸至室外，可改善接收效果。
FM室内天线的连接：将天线与本机的背板FM的端口连接，并将天线伸向接收状态最好的方向。
FM室外天线的连接：连接时将天线的线芯与本机FM的端口连接，将天线的屏蔽网与本机FM的接地端口连接即可。
2．收听广播：选择收听波段：
AM；FM
3．手动调台：
“TUNING”单击此两键，频率增加或减少一个频道间隔（AM：9KHZ；FM：50KHZ）按住超过3秒，则自动调到下一个电台的频率。
4．自动调台：限于遥控器操作
直接指定频率收听
限于遥控器操作
存储电台：
收听已存储的电台：按数字键直接可收听预先存储的电台。
按顺序收听已存储的电台
单声道与立体声收音
课题音响系统的连接与调试
操作指南
1．遥控器安装电池
2．遥控器的使用
3．开机与关机
按前述方法接驳好各种影音器材后，插上电源，按POWER电源开机。外出或长时间不开机，建议拔掉电源。
打开电源时，系统自动将主音量调到较小电平，同时屏幕显示欢迎辞。然后接通扬声器。如果无输入电平，立即进入内置的演示和序。概括介绍机机的重要功能。如果在正常荼中停止播放一会，也会进入演示程序。
4．过载保护：由于扬声器短路或过载引起继电器保护电路动作后，扬声器无声，需关机后重新开机，才能再次接通扬声器。注意音量不要开得最大。在桷定非本机故障前提下，如果继电器频繁跳闸，请检查音箱是否有短路和可能性。有些劣质音箱在播放大动态软件时，阻抗变得很小，甚至至短路，会引起本机保护电路动作。
5．误操作提示；
ERROR
6．当前状态显示
显示当前环绕，延时或工作声道数，其它工作状态，如输入选择，则可通过按遥控器STA TUS键查看。
7．静音操作：MUTE
8．输入选择
input source
VIDEO AUX共有3组音频输入和4组音/视频输入端口分别由面板相应名称的信源选择键切换。
本机内置数字调谐收音机，通过AM/FM键选择。
按输入选择键，屏幕显示输入状态5秒，然后显示当前环绕状态。
9．平衡与音调调整：
本机平衡旋钮BALANCE用来调整左右主声道音量的平衡，一般置中即可。
低音BASS
高音TREBLE旋钮用来调整主声道的音调，调整范围+-10DB
10．音量调整：
各声道音量真正独立调整。播放前需仔细调整主声道和各副声道的音量，方法：按TEST 键各声道貌岸然循环发出沙沙的测试噪声。
调整各声道音量至满意为止。
按TEST键解除测试状态。
也可在播放过程中调整各声道的音量。
11．H I-FI高保真重放：
在欣赏纯音乐作品时应选择BYPASS方式，关闭所有的环绕声。或者利用5。1CH IN 信源通道，将CD机接到该通道左右声道上播放音乐，则绕过所有声场处理电路，直接放大，获得原汁原味的播放效果。
12．KARAOKE 播放卡拉OK时按“KARAOKE”键置KARAOKE ON可以通过MIC VOL，MIC TONE ，MIC ECHO ，DELAY TIME调整麦克风输出电平，音调，混响和延时，改善演唱素质和现场效果。平时不用应拔下麦克风，有利于提高信噪比。
13．数字逻辑环绕声操作：
数字逻辑环绕声方式：数字逻辑：需联接两只后置环绕扬声器，
立体声：不需要
两种方式通过按DIGITAL LOGIC键循环选择。
需用本机的TEST功能检验各声道扬声器连接是否正确。如果扬声器联接有误，应予以纠正，否则会造成音场的不正确。
中置扬声器较小时：选择普通NORMAL模式；此时从主扬声器发出低音；
中置与主扬声器几乎一样大时：选择宽带WIDE模式，此时中置声道是全频带的。当不使用中置扬声器时选择幻影PHANTOM模式。
14．DSP数字声场处理操作：
本机内置八种DSP模式能通过DSP MODE键循环选择现场音效之一。
15．SRS环绕声操作：内置SRS1，SRS2，SRS3，SRS4，SRS5。
16．外接解码器的操作：可外接AC——3，DTS，THX等，或内置解码器的DVD机。
利用数字示波器测试开关电源的方法 从传统的模拟型电源到高效的开关电源，电源的种类和大小千差万别。它们都要面对复杂、动态的工作环境。设备负载和需求可能在瞬间发生很大变化。即使是“日用的”开关电源，也要能够承受远远超过其平均工作电平的瞬间峰值。设计电源或系统中要使用电源的工程师需要了解在静态条件以及最差条件下电源的工作情况。 过去，要描述电源的行为特征，就意味着要使用数字万用表测量静态电流和电压，并用计算器或PC进行艰苦的计算。今天，大多数工程师转而将示波器作为他们的首选电源测量平台。现代示波器可以配备集成的电源测量和分析软件，简化了设置，并使得动态测量更为容易。用户可以定制关键参数、自动计算，并能在数秒钟内看到结果，而不只是原始数据。 电源设计问题及其测量需求 理想情况下，每部电源都应该像为它设计的数学模型那样地工作。但在现实世界中，元器件是有缺陷的，负载会变化，供电电源可能失真，环境变化会改变性能。而且，不断变化的性能和成本要求也使电源设计更加复杂。考虑这些问题： 电源在额定功率之外能维持多少瓦的功率?能持续多长时间?电源散发多少热量?过热时会怎样?它需要多少冷却气流?负载电流大幅增加时会怎样?设备能保持额定输出电压吗?电源如何应对输出端的完全短路?电源的输入电压变化时会怎样? 设计人员需要研制占用空间更少、降低热量、缩减制造成本、满足更严格的EMI/EMC标准的电源。只有一套严格的测量体系才能让工程师达到这些目标。 示波器和电源测量 对那些习惯于用示波器进行高带宽测量的人来说，电源测量可能很简单，因为其频率相对较低。实际上，电源测量中也有很多高速电路设计师从来不必面对的挑战。 整个开关设备的电压可能很高，而且是“浮动的”，也就是说，不接地。信号的脉冲宽度、周期、频率和占空比都会变化。必须如实捕获并分析波形，发现波形的异常。这对示波器的要求是苛刻的。多种探头——同时需要单端探头、差分探头以及电流探头。仪器必须有较大的存储器，以提供长时间低频采集结果的记录空间。并且可能要求在一次采集中捕获幅度相差很大的不同信号。 开关电源基础 大多数现代系统中主流的直流电源体系结构是开关电源(SMPS)，它因为能够有效地应对变化负载而众所周知。典型SMPS的电能信号路径包括无源器件、有源器件和磁性元件。SMPS尽可能少地使用损耗性元器件(如电阻和线性晶体管)，而主要使用(理想情况下)无损耗的元器件：开关晶体管、电容和磁性元件。
预备实验：数字示波器使用方法（简介） 内容提示：1、数字示波器功能简介 2、示波器面板照 3、示波器各按钮操作功能 4、示波显示状态的含义 5、常用功能按钮的操作 6、垂直控制按钮的操作 7、水平控制按钮的操作显示 8、触发电平控制按钮的操作 9、操作注意事项 10、显示、测量直流信号 11、显示、测量交流信号 一、数字示波器功能简介 数字示波器是一种小巧，轻型、便携式的可用来进行以接地电平为参考点测量的数字式实时示波器。它的屏幕既能显示被测信号的波形，还能显示被测信号的电压幅度、周期、频率等有关电参数。 ADS1000CA特点： ●全新的超薄外观设计、体积小巧、携带更方便 ●彩色TFT LCD 显示，波形显示更清晰、稳定 ●双通道，带宽: 25MHZ-100MHZ ●实时采样率：1GSa/s ●存储深度：2Mpts ●丰富的触发功能：边沿、脉冲、视频、斜率、交替、延迟 ●独特的数字滤波与波形录制功能 ●Pass/Fail 功能 ●32 种自动测量功能 ●2 组参考波形、20 组普通波形、20 组设置内部存储/调出；支持波形、设置、CSV 和位图文件U 盘外部存储及调出 ●手动、追踪、自动光标测量功能 ●通道波形与FFT 波形同时分屏显示功能 ●模拟通道的波形亮度及屏幕网格亮度可调 ●弹出式菜单显示模式，用户操作更灵活、自然 ●丰富的界面显示风格：经典、现代、传统、简洁 ●多种语言界面显示，中英文在线帮助系统 ●标准配置接口：USB Host：支持U 盘存储并能通过U 盘进行系统软件升级； USB Device：支持PictBridge 直接打印及与PC 连接远程控制；RS-232
数字示波器因具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，其使用日益普及。由于数字示波器与模拟示波器之间存在较大的性能差异，如果使用不当，会产生较大的测量误差，从而影响测试任务。 区分模拟带宽和数字实时带宽 带宽是示波器最重要的指标之一。模拟示波器的带宽是一个固定的值，而数字示波器的带宽有模拟带宽和数字实时带宽两种。数字示波器对重复信号采用顺序采样或随机采样技术所能达到的最高带宽为示波器的数字实时带宽，数字实时带宽与最高数字化频率和波形重建技术因子K相关（数字实时带宽=最高数字化速率/K），一般并不作为一项指标直接给出。从两种带宽的定义可以看出，模拟带宽只适合重复周期信号的测量，而数字实时带宽则同时适合重复信号和单次信号的测量。厂家声称示波器的带宽能达到多少兆，实际上指的是模拟带宽，数字实时带宽是要低于这个值的。例如说TEK公司的TES520B的带宽为500MHz，实际上是指其模拟带宽为500MHz，而最高数字实时带宽只能达到400MHz远低于模拟带宽。所以在测量单次信号时，一定要参考数字示波器的数字实时带宽，否则会给测量带来意想不到的误差。 有关采样速率 采样速率也称为数字化速率，是指单位时间内，对模拟输入信号的采样次数，常以MS/s表示。采样速率是数字示波器的一项重要指标。 1.如果采样速率不够，容易出现混迭现象 如果示波器的输人信号为一个100KHz的正弦信号，示波器显示的信号频率却是50KHz，这是怎么回事呢？这是因为示波器的采样速率太慢，产生了混迭现象。混迭就是屏幕上显示的波形频率低于信号的实际频率，或者即使示波器上的触发指示灯已经亮了，而显示的波形仍不稳定。混迭的产生如图1所示。那么，对于一个未知频率的波形，如何判断所显示的波形是否已经产生混迭呢？可以通过慢慢改变扫速t/div到较快的时基档，看波形的频率参数是否急剧改变，如果是，说明波形混迭已经发生；或者晃动的波形在某个较快的时基档稳定下来，也说明波形混迭已经发生。根据奈奎斯特定理，采样速率至少高于信号高频成分的2倍才不会发生混迭，如一个500MHz的信号，至少需要1GS/s的采样速率。有如下几种方法可以简单地防止混迭发生： ·调整扫速； ·采用自动设置（Autoset）； ·试着将收集方式切换到包络方式或峰值检测方式，因为包络方式是在多个收集记录中寻找极值，而峰值检测方式则是在单个收集记录中寻找最大最小值，这两种方法都能检测到较快的信号变化。 ·如果示波器有Insta Vu采集方式，可以选用，因为这种方式采集波形速度快，用这种方法显示的波形类似于用模拟示波器显示的波形。 2.采样速率与t/div的关系 每台数字示波器的最大采样速率是一个定值。但是，在任意一个扫描时间t/div，采样速率fs由下式给出： fs=N/(t/div) N为每格采样点
数字示波器使用小方法 前言 本文的结构逐条编排，目的是使内容成为开放性和可添加型的，欢迎有经验的同事增加新的内容。 对本文中用到按键符号作如下规定： TRIGGER MENU→Type(main)→Edge(pop-up)→Coupling(main)→DC(Side) 代表按面板上的TRIGGER MENU键，再按显示屏下方的T ype键，重复按这个钮直到Edge高亮显示，再按显示屏下方的Coupling，再按显示屏右侧的DC键。 注：main代表显示屏下方的键，Side代表显示屏右方的键,pop-up代表一直按此键，直到项目高亮显示。 目录 一．安全问题 (1) 二．使用探头 (2) 三．触发方式 (11) 四．测试方法 (15) 五．小常识、小经验 (23)
一．安全问题 结论一示波器电源线要用三相插头良好接地（即接实验室的地线）说明为了避免电冲击对示波器造成损伤，输出及输入端进行电气连接前要保证示波器良好接地。 结论二探头地线只能接电路板上的地线，不可以搭接在电路板的正、负电源端说明交流供电系统或经整流后直流供电的系统的地一般都是接大地的。探头的地也是经示波器安全地线接大地的。如果探头的地搭在电路板上不是地的点上，就会造成此点和电源地短路，轻者使电路板工作不正常，重者会烧坏电路板或探头，造成严重后果。 尤其注意不能把探头的地接到电路板上的正、负电源端。 结论三不允许在探头还连接着被测试电路时插拔探头。 说明避免对示波器和探头造成损伤，尤其是有源探头。厂家说明。 结论四信号的幅度不要超过探头和示波器的安全幅度，以免造成损坏说明信号幅度超过±40V时，用有源探头P6245和P6243测量会造成探头的损坏。不同探头的幅度量程是不同的，要留心探头及示波器上的说明文字。

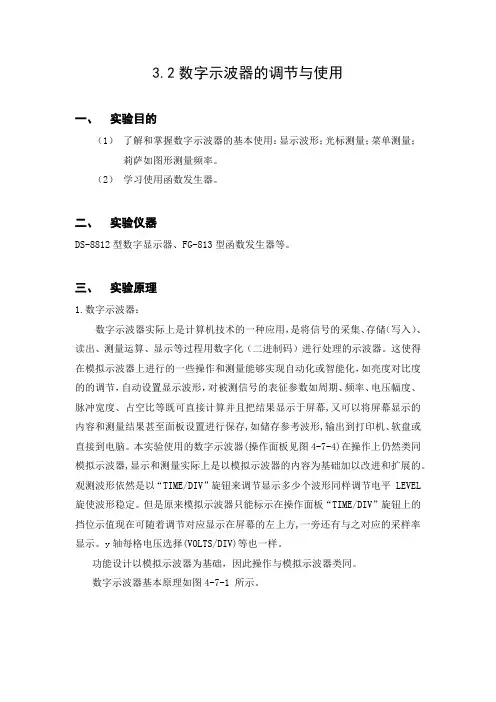

数字示波器的调节与使用 一、实验目的 1.了解示波器的结构与示波原理 2.掌握示波器的使用方法，学会用示波器观测各种电信号的波形 3.学会用示波器测正弦交流信号的电压幅值及频率 4.学会用李萨如图法，测量正弦信号频率 二、实验仪器 RIGOL DS1000E型数字存储示波器，ＤＧ１０２２函数波形发生器 三、实验原理 1、双踪示波器的原理： 双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。 Y CH1 Y CH2 图1. 双踪示波器原理方框图 其中，电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。 如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。为了获得一定数量的完整周期波形，示波器上设有“time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。如果同步电路信号从仪器外部输入，则称为“外同步”。 2．示波器显示波形原理： 如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形，如图2所示。如果在示波器的YCH1、YCH2端口同时加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，则在荧光屏上将得到两个正弦波。 图2.示波器显示正弦波形的原理 3、数字存储示波器的基本原理 数字存储示波器的基本原理框图如图3所示： 图3.数字存储示波器的基本原理框图 数字示波器是按照采样原理，利用A/D变换，将连续的模拟信号转变成离散的数字序列，然后进行恢复重建波形，从而达到测量波形的目的。 输入缓冲器放大器（AMP)将输入的信号作缓冲变换，起到将被测体与示波器隔离的作用，示波器工作状态的变换不会影响输入信号，同时将信号的幅值切换至适当的电平范围（示波器可以处理的范围），也就是说不同幅值的信号在通过输入缓冲放大器后都会转变成相同电压范围内的信号。 A/D单元的作用是将连续的模拟信号转变为离散的数字序列，然后按照数字序列的先后顺序重建波形。所以A/D单元起到一个采样的作用，它在采样时钟的作用下,将采样脉冲到来时刻的信号幅值的大小转化为数字表示的数值。这个点我们称为采样点。A/D转换器是波形采集的关键部件。 多路选通器（DEMUX）将数据按照顺序排列，即将A/D变换的数据按照其在模拟波形上的先后顺序存入存储器，也就是给数据安排地址，其地址的顺序就是采样点在波形上的顺序，采样点相邻数据之间的时间间隔就是采样间隔。 数据采集存储器（Acquisition Memory)是将采样点存储下来的存储单元，他将
数字示波器的使用 实验报告 姓名： 学号： 座位号： 指导教师： 报告箱号： 实验日期：年月日星期第节
数字示波器的使用 预习提示：完整地学习使用某一仪器的最好方法一般是对照着用户手册，按照提示一步一步地操作，并观察记录实验现象和结果，思考自己所完成的仪器操作的作用。但初次接触像示波器这样的通用仪器，一方面，我们不可能在短时间内学会其所有的操作；另一方面，通用仪器的各种功能之间并不一定有直接的相互关联，我们可以选择其中的部分功能进行学习，其他功能可以留到以后用到时再参考用户手册来学习和实践。实验预习时，学生可以粗读用户手册中与实验内容相关的章节（第一章和第二章），知道有关功能/操作大致是哪些步骤、可以得到哪些结果。千万不要尝试去“背诵”用户手册的某个章节甚至整本用户手册。 实验目的： 预习作业： 1.示波器是一个什么样的仪器？它有哪些应用？ 2.本实验所用数字示波器的电压显示范围V pp是_________；若待测量信号的V pp小于此值，则可将信号 直接接到数字示波器的信号输入端（通道1或通道2）；若待测量信号的V pp大于此值，则需用示波器10:1衰减探头，且在探头线___________开关打开的情况下才能将信号接入示波器。 3.信号接入示波器之后，如果发现信号幅度纵向只占屏幕的很小部分或上下均超出屏幕显示范围，应调 节相应通道的________旋钮；若信号纵向偏离屏幕中心位置，则应调节相应通道的_________旋钮。若屏幕上显示的信号周期数太少或太多，则应调节该通道的________旋钮。 4.若屏幕上显示的信号一直在左右移动，很可能是因为_________源/模式选择或________电平设置不当。 5.（本题可在实验过程中完成）电压档位显示在液晶屏的_________位置，时基档位显示在液晶屏的 _________位置，触发源和触发模式选择显示在液晶屏的________位置。 6.（本题可在实验过程中完成）屏幕上，信号电压的零点由显示屏________位置的_______符号来指示。 信号以直流耦合方式输入时的指示符号是________；信号以交流耦合方式输入时的指示符号是 ________。
DS1052E 型数字示波器使用说明 概述 DS1052E 型示波器以优异的技术指标及众多功能特性的完美 结合，向用户提供了简单而功能明晰的前面板，以进行所有的基本操作。各通道的标度和位置旋钮提供了直观的操 作，完全符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作， 即可熟练使用。为加速调整，便于测量，用户可直接按AUTO 键，立即获得适合的波形显 现和档位设置。除易于使用之外，示波器还具有更快完成测量任务所需要的高性能指标和 强大功能。通过1GSa/s 的实时采样和25GSa/ s 的等效采样，可在示波器上观察更快的信号。 强大的触发和分析能力使其易于捕获和分析波形。清晰的液晶显示和数学运算功能，便于 用户更快更清晰地观察和分析信号问题。
技术性能 50MHz 。双模拟通道，每通道带宽： 分辨率。×234 320高清晰彩色液晶显示系统： USB 存储设备以及USB 接口打印机，并可通过USB 存储设备进支持即插即用闪存式 行软件升级。 模拟通道的波形亮度可调。 AUTO ）。自动波形、状态设置（ 波形、设置、CSV 和位图文件存储以及波形和设置再现。 精细的延迟扫描功能，轻易兼顾波形细节与概貌。 自动测量20 种波形参数。 自动光标跟踪测量功能。 独特的波形录制和回放功能。 内嵌FFT。 LPF，HPF，BPF，BRF 。实用的数字滤波器，包含 Pass/ Fail 检测功能，光电隔离的输出端口。Pass/ Fail 多重波形数学运算功能。 独一无二的可变触发灵敏度，适应不同场合下特殊测量要求。多国语言菜单显示。 弹出式菜单显示，用户操作更方便、直观。
调整与使用示波器 郭明超 09015008 1．实验目的 （1）了解示波器的基本结构，熟悉数字示波器的调节和使用； （2）学会用数字示波器观测电压波形； （3）通过观测李萨如图形，学会一种用示波器测量频率和相位的方法。 2．实验仪器 GDS-2062数字示波器一台，F-05数字合成函数信号发生器一台。 3．实验原理 (1) 示波器的基本机构 示波器的规格和型号较多，但所有的示波器所具有的基本结构都相同，大致可分为：示波管（又称阴极射线管）、X 轴放大器和Y 轴放大器（含各自的衰减器）、锯齿波发生器等，见图8-1所示。 ○1示波管 示波管是示波器的核心部件，它主要包括电子枪、偏转系统和荧光屏三部分，这三部分全部被密封在高真空的玻璃外壳内（如图8-2所示）。电子枪有灯丝、阴极、控制栅极、第一阳极和第二阳极共五部分组成。灯丝通电后加热表面涂有氧化物的金属圆筒（即阴极），使之发射电子。控制栅极是一个套在阴极外面的金属圆筒，其顶端有一小孔，它的电位比阴极低，对阴极发射出来的电子起减速作用， 只有初速度较大的电子才可能穿过栅极顶端的小孔，进入加速区的阳极。因此控制栅极实际上起控制电子流密度的作用。调整示波器面板上的“亮度”旋纽，其实就是调节栅极电位改变飞出栅极的电子数目，飞出的电子数目越多，荧光屏上亮斑就越亮。从栅极飞出来的电子再经过第一阳极和第二阳极的加速与聚焦后打到荧光屏上形成一个明亮清晰的小圆点。偏转系统是由两对相互垂直的电极板组成。电子束通过偏转系统时，同时受到两个相互垂直方向的电场的作用，荧光屏上小亮点的运动轨迹就是电子束在这两个方向运动的叠加。 ○ 2X 、Y 轴电压放大器和衰减器 由于示波管本身的X 及Y 偏转板的灵敏度不高（约0.1~1mm /V ），当加在偏转板上的信号电压较小时，电子束不能发生足够的偏转，屏上的光点位移较小，不便观测。这就需要 Y 输入 X 图8-1 示波器的基本结构图 偏转系统 图8-2 示波管结构图
数字存储示波器的使用
实验二数字存储示波器的使用 加灰色底纹部分是预习报告必写部分 示波器是一种常用的电子仪器，主要用于观察和测量各种电信号。配合各种传感器把非电量转换成电量，示波器也可以用来观察各种非电量的变化过程。示波器有多种类型和型号，但它们基本原理是相同的。本实验是用双信号发生器的输出信号在示波器中合成李萨如图形。 ［实验目的］ 1．了解示波器的主要结构和显示波形的基本原理。 2．学会使用函数信号发生器。 3．学会用示波器观察波形以及测量电压、周期和频率等。 4、理解李萨如图形合成原理及方法。 ［实验仪器］ DS1052E型数字存储示波器、DG1022双通道函数/任意波形发生器、连接线（2根） 【示波管的简单介绍】
示波管如图1所示 示波管包括有： （1）一个电子枪，它发射电子，把电子加速到一定速度，并聚焦成电子束； （2）一个由两对金属板组成的偏转系统；（3）一个在管子末端的荧光屏，用来显示电子束的轰击点。 所有部件全都密封在一个抽成真空的玻璃外壳里，目的是为了避免电子与气体分子碰撞而引起电子束散射。接通电源后，灯丝发热，阴极发射电子。栅极加上相对于阴极的负电压，它有两个作用：①一方面调节栅极电压的大小控制阴极发射电子的强度，所以栅极也叫控制极；②另一方面栅极电压和第一阳极电压构成一定的空间电位分布，使得由阴极发射的电子束在栅极附近形成一个交叉点。第一阳极和第二阳极的作用一方面构成聚焦电场，使得经过第一交叉点又发散了的电子在聚焦场作用下又会聚起来；另一方面使电子加速，电子以高速打在荧光屏上，屏上
③数字滤波的频率上线 MATH 为系统的数学运算界面 REF 为导入导出已保存的文件菜单或保存文件，但不存储X-Y方式的波形 设置水平系统HORIZONTAL（MENU、POSITION(水平位置) SCALE(水平范围) MENU ①延迟扫描：用来放大一段波形，以便查看图形细节②时基：Y-T、X-Y（水平轴上显示通道1电压，垂直轴上显示通道2电压）、Roll③采样率：显示系统采样率 设置触发系统TRIGGER（LEVEL、MENU、50%、FORCE） MENU中的触发模式有边沿触发、脉宽触发、斜率触发、视频触发、交替触发（稳定触发双通道不同步信号，此触发模式下，不能产生X-Y波形，且交替触发菜单中触发类型为视频触发时它的同步分为：所有行、指定行、奇数场、偶数场）。触发方式：自动、普通、单次，如在自动下无法稳定两波形，可选择单次稳定波形。触发设置：灵敏度、触发抑制：设置重新启动触发电路的时间间隔，时间范围为：500ns-1.5s、
实验1.2常用电子仪器的使用 一、实验目的 1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器等的主要性能及正确使用方法。 2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法 二、实验仪器 1、函数信号发生器EE1641C 2、DS1062E-EDU数字示波器 3、高级电路实验箱 三、实验原理 初步了解示波器面板和用户界面 1. 前面板:DS1000E-EDU系列数字示波器向用户提供简单而功能明晰的前面板, 以进行基本的操作。面板上包括旋钮和功能按键。旋钮的功能与其它示波器类似。显示屏右侧的一列 5 个灰色按键为菜单操作键(自上而下定义为1 号至 5 号)。通过它们,您可以设置当前菜单的不同选项;其它按键为功能键,通过它们,您可以进入不同的功能菜单或直接获得特定的功能应用。
电压参数的自动测量 DS1000E-EDU, DS1000D-EDU 系列数字示波器可自动测量的电压参数包括峰峰值、最大值、最小值、平均值、均方根值、顶端值、低端值。下图表述了各个电压参数的物理意义。 电压参数示意图 峰峰值(Vpp):波形最高点至最低点的电压值。 ?最大值(Vmax):波形最高点至GND(地)的电压值。
最小值(Vmin):波形最低点至GND(地)的电压值。 幅值(Vamp):波形顶端至底端的电压值。? 顶端值(Vtop):波形平顶至GND(地)的电压值。 底端值(Vbase):波形平底至GND(地)的电压值。 过冲(Overshoot):波形最大值与顶端值之差与幅值的比值。 预冲(Preshoot):波形最小值与底端值之差与幅值的比值。 平均值(Average):单位时间内信号的平均幅值。 均方根值(Vrms):即有效值。依据交流信号在单位时间内所换算产生的能量,对应于产生等值能量的直流电压,即均方根值。 2、函数信号发生器 函数信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20VP－P。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。函数信号发生器的输出信号频率可以通过频率分档开关进行调节。 函数信号发生器作为信号源，它的输出端不允许短路。 例一:测量简单信号 观测电路中的一个未知信号,迅速显示和测量信号的频率和峰峰值。 1. 欲迅速显示该信号,请按如下步骤操作: (1) 将探头菜单衰减系数设定为1X,并将探头上的开关设定为1X。 (2) 将通道1的探头连接到电路被测点。 (3) 按下AUTO(自动设置)按键。 示波器将自动设置使波形显示达到最佳状态。在此基础上,您可以进一步调节垂直、水平档位,直至波形的显示符合您的要求。 2. 进行自动测量 示波器可对大多数显示信号进行自动测量。欲测量信号频率和峰峰值,请按如下步骤操作:
实验原理 1、双踪示波器的原理： 双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。 Y CH1 Y CH2 图1. 双踪示波器原理方框图 其中，电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。 如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。为了获得一定数量的完整周期波形，示波器上设有“time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。 当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此
示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。如果同步电路信号从仪器外部输入，则称为“外同步”。操作时，使用“电平（LEVEL）”旋钮，改变触发电平高度，当待测电压达到触发电平时，扫描发生器开始扫描，直到一个扫描周期结束。但如果触发电位高度超出所显示波形最高点或最低点的范围，则扫描电压消失，扫描停止。 2．示波器显示波形原理： 如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形，如图2所示。如果在示波器的YCH1、YCH2端口同时加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，则在荧光屏上将得到两个正弦波。 图2. 示波器显示正弦波形的原理 3、数字存储示波器的基本原理 数字存储示波器的基本原理框图如图3所示：
数字示波器的调节与使用 一、 实验目的 1. 了解示波器的结构与示波原理 2. 掌握示波器的使用方法，学会用示波器观测各种电信号的波形 3. 学会用示波器测正弦交流信号的电压幅值及频率 4. 学会用李萨如图法，测量正弦信号频率 二、 实验仪器 RIGOL DS1000型数字存储示波器，DG 1 0 2 2函数波形发生器 三、 实验原理 1、双踪示波器的原理： 双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电 路、扫描发生器、同步电路、电源等。 图1.双踪示波器原理方框图 其中，电子开关使两个待测电压信号 YCH1和YCH2周期性地轮流作用在 丫偏 转板，这样在荧光屏上忽而显示 YCH1信号波形，忽而显示 YCH2信号波形。 由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波 形。 如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定 图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以 致每次扫描开始时波形曲线上的起点均不一样所造成的。为了获得一定数量 的完整周期波形，示波器上设有“ time/div ”调节旋钮，用来调节锯齿波电 压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正 Y CHI — Y CH2 一 A 人 魅 J ....
弦波形。 当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示 出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此 示波器内装有扫描同步电路， 同步电路从垂直放大电路中取出部分待测信号， 输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步” 。如果同 步电路信号从仪器外部输入，则称为“外同步” 。 2 ?示波器显示波形原理： 如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的 X 偏转板加 上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相 等时，则在荧光屏上将显示出完整周期的正弦波形 ，如图2所示。如果在示 波器的YCH1 YCH2端口同时加上正弦波， 在示波器的X 偏转板加上示波器内 部的锯齿波，则在荧光屏上将得到两个正弦波。 图2.示波器显示正弦波形的原理 3、数字存储示波器的基本原理 数字存储示波器的基本原理框图如图 3所示： ▼ I : 1'nJt In put 图3.数字存储示波器的基本原理框图 Display
数字示波器使用方法 前言 本文的结构逐条编排，目的是使内容成为开放性和可添加型的，欢迎有经验的同事增加新的内容。 对本文中用到按键符号作如下规定： TRIGGER MENU →Type(main) →Edge(pop-up) →Coupling(main)→DC(Side) 代表按面板上的TRIGGER MENU 键，再按显示屏下方的Type 键，重复按这个钮直到Edge 高亮显示，再按显示屏下方的Coupling，再按显示屏右侧的DC 键。 注：main代表显示屏下方的键，Side 代表显示屏右方的键，pop-up 代表一直按此键，直到项目高亮显示。 目录 一．安全问题 (2) 二．使用探头 (3) 三．触发方式 (6) 四．测试方法 (8) 五．小常识、小经验 (11)
一．安全问题 结论一示波器电源线要用三相插头良好接地（即接实验室的地线） 说明：为了避免电冲击对示波器造成损伤，输出及输入端进行电气连接前要保证示波器良好接地。 结论二探头地线只能接电路板上的地线，不可以搭接在电路板的正、负电源端 说明：交流供电系统或经整流后直流供电的系统的地一般都是接大地的。探头的地也是经示波器安全地线接大地的。如果探头的地搭在电路板上不是地的点上，就会造成此点和电源地短路，轻者使电路板工作不正常，重者会烧坏电路板或探头，造成严重后果。尤其注意不能把探头的地接到电路板上的正、负电源端。 结论三不允许在探头还连接着被测试电路时插拔探头 说明：避免对示波器和探头造成损伤，尤其是有源探头。 结论四信号的幅度不要超过探头和示波器的安全幅度，以免造成损坏 说明：不同探头的幅度量程是不同的，要留心探头及示波器上的说明文字。
山东科技大学 课程设计报告 设计题目：基于STM32的简易数字示波器 专业： 班级学号： 学生姓名： 指导教师： 设计时间： 小组成员：
基于STM32的数字示波器设计 -----------硬件方面设计 摘要 本设计是基于ARM(Advance RISC Machine)以ARM9[2]为控制核心数字示波器的设计。包括前级电路处理，AD转换，波形处理，LCD显示灯模块。前级电路处理包括程控放大衰减器，极性转换电路，过零比较器组成，AD的转换速率最高为500KSPS，采用实时采样方式，设计中采用模块设计方法。充分使用了Proteus Multisim仿真工具，大大提高了设计效率，可测量输入频率范围为1HZ—50KHZ 的波形，测量幅度范围为-3.3V—+3.3V,并实现波形的放大和缩小，实时显示输入信号波形，同时测量波形输入信号的频率。 总体来看，本文所设计的示波器，体积小，价格低廉，低功耗，方便携带，适用范围广泛，基本上满足了某些场合的需要，同时克服了传统示波器体积庞大的缺点，减小成本。 关键词：AD ，ARM，实时采样，数字示波器
目录 前言---------------------------------------------------------------------------------3第一章绪论--------------------------------------------------------------------4 1.1课题背景---------------------------------------------------------------------4 1.2课题研究目的及意义----------------------------------------------------4 1.3课题主要的研究内容----------------------------------------------------5 第二章系统的整体设计方案--------------------------------------------6 2.1硬件总体结构思路--------------------------------------------------------6 第三章硬件结构设计------------------------------------------------------------7 3.1程控放大模块设计-------------------------------------------------------7 3.1.1程控放大电路的作用-------------------------------------------7 3.1.2程控放大电路所用芯片---------------------------------------7 3.1.3AD603放大电路及原理----------------------------------------8 3.2极性转换电路设计------------------------------------------------------10 3.3 AD转换电路及LED显示电路等(由组内其他同学完成) 第四章软件设计(由组内其他同学完成) 第五章性能能测试与分析--------------------------------------------------15 第六章设计结论及感悟-----------------------------------------------17参考文献----------------------------------------------------------------------18
附录1 GDS-2102型数字存储示波器使用说明 GDS-2102型数字存储示波器是100MHZ的宽带数字示波器，主要用以观察比较波形形状，测量电压、频率、时间、相位和调制信号的某些参数，具有自动测试、存储功能。下面介绍的基本使用方法。 （一）主要技术指标 1．垂直轴（Y轴） 输入灵敏度：2mv/div~5v/div，按1、2、5顺序步进，各档均可微调，其微调增益变化范围大于指示灵敏度值的2.5倍。 精度：校准后，在20℃~30℃下，精度为±3%，在使用“×5MAG”时为±5%。 频率范围：DC耦合时为0~100MHz；AC耦合时为10Hz~100MHz。 上升时间：约3.5ns 输入阻抗：1MΩ±2%，16PF 最大输入电压：300V（直流加交流峰值） 过冲：≤8% 2．水平轴（X轴或时间轴） 扫描时间（即扫描速率范围）：1ns/div~10s/div，按1、2、5顺序步进，校准后各档精度为±5%，各档均可微调，其微调范围大于指示值的2.5倍。 3．校正信号：1KHz(20%)、幅值2Vpp(±3%)、占空比最小为48：52的方波信号。 4．电源：47Hz~63Hz，电压有AC100V~240v、正常情况下已设为220V，其它情况需进行设置。 5．最大允许输入电压：直接输入300V（DC+AC峰值1KHz） 使用探头输入400V（DC+AC峰值1KHz） 外触发输入300V（DC+AC峰值1KHz） Z轴输入30V（DC+AC峰值）（二）面板结构 GDS-2102型数字示波器面板结构如图F1.1所示，各按键（旋钮）功能及基本用法说明如下。
A LCD B F1~F5 Variable D ON/ E Main Trigger Trigger Horizontal Horizontal Time/ K Vertical L CH1~CH2 M Volts/Trigger Input Terminal key Connector ON/OFF key Compensation Output Terminal CH1~CH2 图F1.1 GDS-2102型数字示波器前面板结构 前面板说明 A LCD 显示器 TFT 彩色LCD 显示器具有320×234 的分辨率。 B F1~F5 功能键 一组位于显示器右边相互关连的功能键。 C Variable 旋钮 顺时针旋转此钮为增加数值或移动到下一个参数。 反时针旋转此钮则减少数值或回到前一个参数。 D On/Standby 键 按一次为开机(亮绿灯)，再按一次为待机状态(亮红灯)。 E 主要功能键 Acquire 键 为波形撷取模式。 Display 键 为显示模式的设定。 Utility 键 为系统设定。用于Go-No Go 测试， 打印，与Hardcopy 键 并用可作数据传输和校正。 Program 键与Auto test/Stop 键并用可用于程序设定，和播放。 Cursor 键 为水平与垂直设定的光标。 Measure 键 用于自动测试。 Help 键 为操作辅助的说明。 Save/Recall 键 为储存/读取USB 和内部存储器之间的图像，波形和设定储存。 Auto Set 键 为自动搜寻信号和设定。
数字示波器及其简单原理图 数字示波器可以分为数字存储示波器（DSOs）、数字荧光示波器（DPOs）、混合信号示波器（MSOs）和采样示波器。 数字式存储示波器与传统的模拟示波器相比，其利用数字电路和微处理器来增强对信号的处理能力、显示能力以及模拟示波器没有的存储能力。数字示波器的基本工作原理如上图所示当信号通过垂直输入衰减和放大器后，到达模-数转换器（ADC）。ADC 将模拟输入信号的电平转换成数字量，并将其放到存贮器中。存储该值得速度由触发电路和石英晶振时基信号来决定。数字处理器可以在固定的时间间隔内进行离散信号的幅值采样。接下来，数字示波器的微处理器将存储的信号读出并同时对其进行数字信号处理，并将处理过的信号送到数-模转换器（DAC），然后DAC的输出信号去驱动垂直偏转放大器。DAC也需要一个数字信号存储的时钟，并用此驱动水平偏转放大器。与模拟示波器类似的，在垂直放大器和水平放大器两个信号的共同驱动下，完成待测波形的测量结果显示。数字存储示波器显示的是上一次触发后采集的存储在示波器内存中的波形，这种示波器不能实时显示波形信息。其他几种数字示波器的特点，请参考相关书籍。
Agilent DSO-X 2002A 型数字示波器面板介绍
该示波器有两个输入通道CH1和CH2，可同时观测两路输入波形。选择通道1时，示波器仅显示通道1的信号。选择通道2时，示波器仅显示通道2的信号。选择双通道时，示波器同时显示通道1信号和通道2信号。 荧光屏（液晶屏幕）是显示部分。屏上水平方向和垂直方向各有多条刻度线，指示出信号波形的电压和时间之间的关系。 操作面板上的各个按钮按下后，相应参数设置会显示在荧光屏上。 开机后，荧光屏显示如下： 测试信号时，首先要将示波器的地（示波器探笔的黑夹子）与被测电路的地连接在一起。根据输入通道的选择，将示波器探头接触被测点（信号端）。按下Auto Scale，示波器会自动将扫描到的信号显示在荧光屏上。 输入耦合方式：模拟示波器输入耦合方式有三种选择：交流(AC)、地(GND)、直流(DC)；部分数字示波器则没有ＧＮＤ耦合这种方式，其通过在屏幕上直接标注零电平线的位置的方法来实现ＧＮＤ耦合（用来确定零电平线）的功能。当选择“地”时，扫描线显示出“示波器地”在荧光屏上的位置。直流耦合用于测定信号直流绝对值和观
数字示波器使用必须注意的问题 前言数字示波器因具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，其使用日益普及。由于数字示波器与模拟示波器之间存在较大的性能差异，如果使用不当，会产生较大的测量误差，从而影响测试任务。 区分模拟带宽和数字实时带宽带宽是示波器最重要的指标之一。模拟示波器的带宽是一个固定的值，而数字示波器的带宽有模拟带宽和数字实时带宽两种。数字示波器对重复信号采用顺序采样或随机采样技术所能达到的最高带宽为示波器的数字实时带宽，数字实时带宽与最高数字化频率和波形重建技术因子K 相关（数字实时带宽=最高数字化速率/K），一般并不作为一项指标直接给出。从两种带宽的定义可以看出，模拟带宽只适合重复周期信号的测量，而数字实时带宽则同时适合重复信号和单次信号的测量。厂家声称示波器的带宽能达到多少兆，实际上指的是模拟带宽，数字实时带宽是要低于这个值的。例如说TEK 公司的TES520B 的带宽为500MHz，实际上是指其模拟带宽为500MHz，而最高数字实时带宽只能达到400MHz 远低于模拟带宽。所以在测量单次信号时，一定要参考数字示波器的数字实时带宽，否则会给测量带来意想不到的误差。有关采样速率采样速率也称为数字化速率，是指单位时间内，对模拟输入信号的采样次数，常以MS/s 表示。采样速率是数字示波器的一项重要指标。 1.如果采样速率不够，容易出现混迭现象如果示波器的输人信号为一个100KHz 的正弦信号，示波器显示的信号频率却是50KHz，这是怎么回事呢？这是因为示波器的采样速率太慢，产生了混迭现象。混迭就是屏幕上显示的波形频率低于信号的实际频率，或者即使示波器上的触发指示灯已经亮了，而显示的波形仍不稳定。混迭的产生如图1 所示。那么，对于一个未知频率的波形，如何判断所显示的波形是否已经产生混迭呢？可以通过慢慢改变扫速t/div 到较
如何用数字示波器测试开关电源？ 从传统的模拟型电源到高效的开关电源，电源的种类和大小千差万别。它们都要面对复杂、动态的工作环境。设备负载和需求可能在瞬间发生很大变化。即使是“日用的”开关电源，也要能够承受远远超过其平均工作电平的瞬间峰值。设计电源或系统中要使用电源的工程师需要了解在静态条件以及最差条件下电源的工作情况。过去，要描述电源的行为特征，就意味着要使用数字万用表测量静态电流和电压，并用计算器或PC进行艰苦的计算。今天，大多数工程师转而将示波器作为他们的首选电源测量平台。现代示波器可以配备集成的电源测量和分析软件，简化了设置，并使得动态测量更为容易。用户可以定制关键参数、自动计算，并能在数秒钟内看到结果，而不只是原始数据。 电源设计问题及其测量需求 理想情况下，每部电源都应该像为它设计的数学模型那样地工作。但在现实世界中，元器件是有缺陷的，负载会变化，供电电源可能失真，环境变化会改变性能。而且，不断变化的性能和成本要求也使电源设计更加复杂。考虑这些问题： 电源在额定功率之外能维持多少瓦的功率？能持续多长时间？电源散发多少热量？过热时会怎样？它需要多少冷却气流？负载电流大幅增加时会怎样？设备能保持额定输出电压吗？电源如何应对输出端的完全短路？电源的输入电压变化时会怎样？ 设计人员需要研制占用空间更少、降低热量、缩减制造成本、满足更严格的EMI/EMC标准的电源。只有一套严格的测量体系才能让工程师达到这些目标。 示波器和电源测量 对那些习惯于用示波器进行高带宽测量的人来说，电源测量可能很简单，因为其频率相对较低。实际上，电源测量中也有很多高速电路设计师从来不必面对的挑战。 整个开关设备的电压可能很高，而且是“浮动的”，也就是说，不接地。信号的脉冲宽度、周期、频率和占空比都会变化。必须如实捕获并分析波形，发现波形的异常。这对示波器的要求是苛刻的。多种探头——同时需要单端探头、差分探头以及电流探头。仪器必须有较大的存储器，以提供长时间低频采集结果的记录空间。并且可能要求在一次采集中捕获幅度相差很大的不同信号。 开关电源基础 大多数现代系统中主流的直流电源体系结构是开关电源(SMPS)，它因为能够有效地应对变化负载而众所周知。典型SMPS的电能信号路径包括无源器件、有源器件和磁性元件。SMPS尽可能少地使用损耗性元器件(如电阻和线性晶体管)，而主要使用(理想情况下)无损耗的元器件：开关晶体管、电容和磁性元件。 SMPS设备还有一个控制部分，其中包括脉宽调制调节器脉频调制调节器以及反馈环路1等组成部分。控制部分可能有自己的电源。图1是简化的SMPS示意图，图中显示了电能转换部分，包括有源器件、无源器件以及磁性元件。 SMPS技术使用了金属氧化物场效应晶体管(MOSFET)与绝缘栅双极晶体管(IGBT)等功率半导体开关器件。这些器件开关时间短，能承受不稳定的电压尖峰。同样重要的是，它们不论在开通还是断开状态，消耗的能量都极少，效率高而发热低。开关器件在很大程度上决定了SMPS的总体性能。对开关器件的主要测量包括：开关损耗、平均功率损耗、安全工作区及其他。
