电机功率与轴功率的关系

水环式真空泵是一种常用的真空设备，它通过水环的旋转实现排除气体，从而达到产生真空的目的。

在使用水环式真空泵的过程中，我们需要了解它的额定功率和轴功率，这对于正确使用和维护水环式真空泵是非常重要的。

一、水环式真空泵的额定功率1. 定义：额定功率是指在设计和制造水环式真空泵时所规定的标准功率，也是水环式真空泵在标准工况下所能达到的最大功率。

2. 计算方法：水环式真空泵的额定功率通常通过实验和计算得出，考虑到水环式真空泵的工作原理和结构特点，需要综合考虑转子叶轮的叶片数、叶轮直径、转速等因素。

3. 重要性：额定功率是水环式真空泵的重要技术参数之一，它直接关系到水环式真空泵的工作性能和使用寿命。

二、水环式真空泵的轴功率1. 定义：轴功率是指水环式真空泵在工作过程中，由电动机传给泵的功率，也就是水环式真空泵的实际功率。

2. 计算方法：轴功率通常通过测量得出，根据水环式真空泵的工作状态和使用条件，可以采用功率计算公式或仪器测量方法来获取轴功率的数值。

3. 重要性：轴功率是衡量水环式真空泵实际工作状态和能耗的重要参数，它对于水环式真空泵的节能和安全运行具有重要意义。

三、额定功率与轴功率的关系1. 区别：额定功率是水环式真空泵在设计和制造阶段确认的标准功率，而轴功率是水环式真空泵在实际工作状态下产生的功率。

2. 相关性：额定功率和轴功率有一定的相关性，水环式真空泵的额定功率应当大于或等于其轴功率，以确保水环式真空泵的正常工作。

3. 通联：在实际使用和维护水环式真空泵时，需要充分了解水环式真空泵的额定功率和轴功率，以便正确选择、安装和操作水环式真空泵，同时也能够准确评估水环式真空泵的性能和能耗。

四、结论水环式真空泵的额定功率和轴功率是衡量其性能和工作状态的重要参数，了解并合理使用这两项参数对于确保水环式真空泵的正常工作、延长其使用寿命具有重要意义。

希望通过本文的介绍，读者能够对水环式真空泵的额定功率和轴功率有更深入的了解，从而更好地使用和维护水环式真空泵。

水泵的轴功率和额定功率一、水泵的概述水泵是一种用来输送液体或将液体从低处提升到高处的机械设备。

根据其工作原理不同，水泵可分为离心泵、容积泵等多种类型。

而在使用水泵时，我们需要了解关于水泵轴功率和额定功率的知识。

二、轴功率的定义轴功率是指水泵电机输出的功率，也就是传递给水泵轴的功率。

它是一个重要的参数，能够反映出水泵电机输出能力大小。

三、额定功率的定义额定功率是指电机在特定条件下可以持续运行的最大输出功率。

这个数值通常在电机铭牌上标注着，可以帮助我们选择合适的电机和控制器。

四、轴功率与额定功率之间的关系1. 额定功率大于轴功率：当我们选择电机时，需要注意到电机额定功率应该大于或等于所需轴功率。

因为如果选用了额定功率小于所需轴功率的电机，那么这个电机就会过载运行，导致损坏甚至火灾等安全事故。

2. 额定功率小于轴功率：如果我们使用的电机额定功率大于所需轴功率，那么这个电机就可以正常工作。

但是这样做的话，会浪费一部分电能，同时也会增加设备成本。

五、如何计算水泵的轴功率1. 通过流量和扬程计算：水泵轴功率与流量和扬程有关。

当我们知道了水泵的流量和扬程之后，就可以通过下面的公式计算出水泵的轴功率：P = Q × H × ρ × g / η其中，P表示水泵轴功率，单位为千瓦；Q表示流量，单位为立方米/小时；H表示扬程，单位为米；ρ表示液体密度，单位为千克/立方米；g表示重力加速度，取值为9.8m/s²；η表示水泵效率。

2. 通过转速和扭矩计算：另外一种方法是通过转速和扭矩来计算水泵的轴功率。

我们可以使用下面的公式：P = 2πNT / 60其中，P表示水泵轴功率，单位为千瓦；N表示转速，单位为rpm；T 表示扭矩，单位为牛·米。

六、如何确定合适的额定功率在选择电机时需要考虑到多种因素。

一般来说，我们需要根据以下几点来确定合适的额定功率：1. 负载特性：如果负载是变速或者变负荷的，那么需要选择具有较大过载能力的电机。

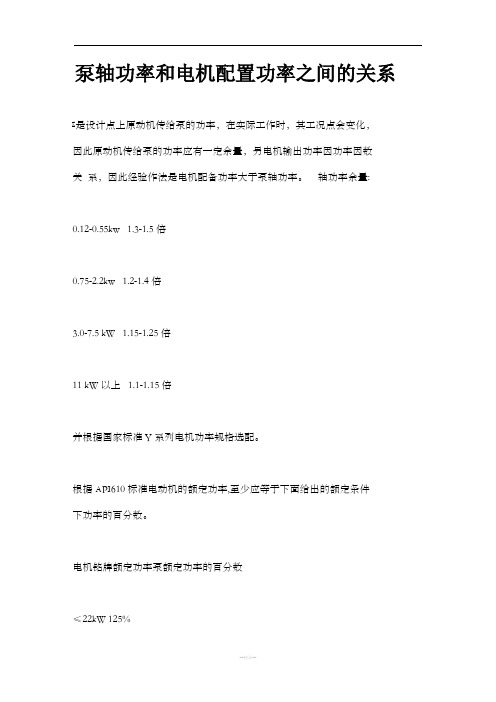

泵轴功率和电机配置功率之间的关系功率是设计点上原动机传给泵的功率，在实际工作时，其工况点会变化，因此原动机传给泵的功率应有一定余量，另电机输出功率因功率因数关系，因此经验作法是电机配备功率大于泵轴功率。

轴功率余量:0.12-0.55kw 1.3-1.5倍0.75-2.2kw 1.2-1.4倍3.0-7.5 kW 1.15-1.25倍11 kW以上 1.1-1.15倍并根据国家标准Y系列电机功率规格选配。

根据API610标准电动机的额定功率,至少应等于下面给出的额定条件下功率的百分数。

电机铭牌额定功率泵额定功率的百分数≤22kW 125%22－55kW115%＞55kW110%在选取电机功率应根据ISO5199加上—安全余量。

按ISO5199的安全余量.0.81 1.11.1 1.51.72.23.2 44.35.56.17.59.1 1112.8 1515.91 8.519 2226 3032.5 3740 4549 5568 7581 90100 110所需泵轴功率至(kw) 选用电机输出功率(kw)石油化工离心泵标准的选用一、概述离心泵具有性能范围大、流量均匀、结构简单、运转可靠和维修方便等优点，因此在工业生产中的应用最为广泛。

除高压小流量时用往复泵，计量时用计量泵，介质含气时用旋涡泵或容积式泵，黏性介质用转子泵外，其余场合一般均选用离心泵。

据统计，在石油、化工装置中，离心泵的使用量占泵总量的 70 ％～ 80 ％。

离心泵按其结构可分为悬臂式、两端支撑式、立式悬吊式等。

注：离心泵按其有无轴封来分，可分为有密封泵和无密封泵（也称无泄漏泵），无密封离心泵分为磁力驱动泵和屏蔽泵。

本文只对有密封泵的标准作一剖析。

注：本表摘自API610第7版二、常用标准说明1. API610API ，是美国石油协会 (American Petroleum Institute) 的简称。

出版 API610 标准的目的是 为了提供一份采购规范，以便于离心泵的制造和采购。

一二风机水泵轴功率与配置电机功率简介电机功率、效率计算简介 电机额定功率即电动机的轴输出功率，也是负载计算时所采用的数据。

当一台三相交流电机的输入额定电压为380V，输入额定电流为le时： 电机额定功率：Pe=1.732*380*Ie*额定功率因数*电动机效率； 电动机额定电流：Ie=Pe/（1.732*380*额定功率因数*电动机效率）； 电动机的输入功率：P1=Pe/电动机效率。

P1在负载计算中作用不大，一般不再进行换算。

例如一台小型电机的铭牌数据：额定功率250W，额定电压380V，额定电流0.85A，功率因数0.68。

如果不算效率时，额定电流=250/(1.732*380*0.68)=0.56A，跟0.85A不符； 如果算效率，额定电流=0.85=250/（1.732*380*0.68*效率）； 由上式计算效率为：电动机效率=250/(1.732*380*0.68*0.85)=0.66。

水泵所需功率与电动机额定功率的计算 假设水泵的扬程为H（m），流量为Q（L/s），那么很容易推算其实际需要的有效功率P3为：P3=H*Q*g（g=9.8，常数）（W） 因为水泵本身也存在效率，因此需要提供给水泵的实际功率：P2=P3/水泵效率 P2算出来往往跟电机的额定功率不会正好相等，因此就选择一个大于P2（接近于）的电机功率Pe。

比如P3=10KW，水泵效率为0.7，电机效率为0.9，那么P2=P3/0.7=14.3kw，可选择Pe=15KW的配套电机，电机的实际输入功率P1=15/0.9=16.7kw。

泵轴功率是原动机（拖动电机）传给泵的功率，在实际工作时其工况点会变化，另电机输出功率因功率因数关系也会有变化。

因此，原动机传给泵的功率应有一定余量，经验作法是电机配备功率大于泵轴功率。

轴功率余量见下表，并根据国家标准Y系列电机功率规格选配。

轴功率余量 根据API 610标准电动机的额定功率，至少应等于下面给出的额定条件下泵功率的百分数。

水泵轴功率计算公式这是离心泵的：流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η（kw),其中的ρ=1000Kg/m3,g=9.8比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿则P=比重*流量*扬程*9.8牛顿/Kg=Kg/m3*m3/h*m*9.8牛顿/Kg=9.8牛顿*m/3600秒=牛顿*m/367秒=瓦/3671)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/Η,其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW.也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG=KG/M3*M3/H*M*9.8牛顿/KG=9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为NE，电机功率为P，K为系数（效率倒数）电机功率P=NE*K(K在NE不同时有不同取值，见下表)NE≤22K=1.2522<NE≤55K=1.1555<NEK=1.00(2)渣浆泵轴功率计算公式流量QM3/H扬程H米H2O效率N%渣浆密度AKG/M3轴功率NKWN=H*Q*A*G/(N*3600)电机功率还要考虑传动效率和安全系数。

一般直联取1，皮带取0.96，安全系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。

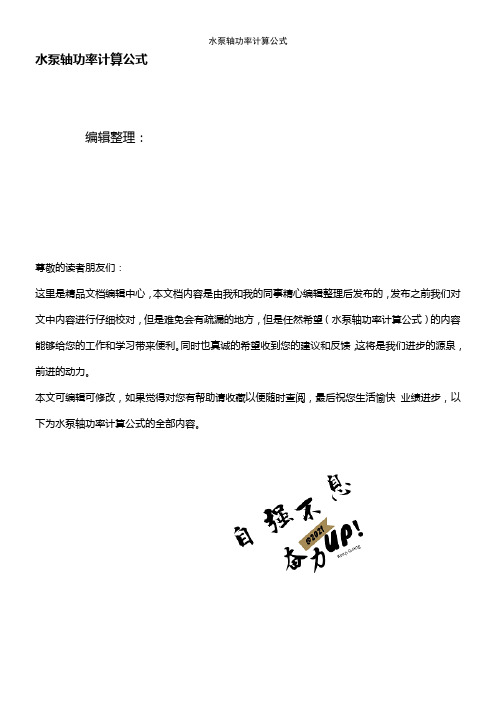

水泵轴功率计算公式编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（水泵轴功率计算公式）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为水泵轴功率计算公式的全部内容。

水泵轴功率计算公式这是离心泵的：流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/η,其中H为扬程，单位m，Q为流量,单位为m3/h，η为泵的效率。

P为轴功率,单位KW。

也就是泵的轴功率P=ρgQH/1000η(kw），其中的ρ=1000Kg/m3，g=9。

8比重的单位为Kg/m3，流量的单位为m3/h,扬程的单位为m，1Kg=9.8牛顿则P=比重*流量＊扬程*9.8牛顿/Kg=Kg/m3*m3/h*m＊9。

8牛顿/Kg=9。

8牛顿＊m/3600秒=牛顿＊m/367秒=瓦/3671）离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时,扬程单位:米P=2。

73HQ/Η，其中H为扬程，单位M,Q为流量,单位为M3/H，Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9。

8比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9。

8牛顿则P=比重＊流量*扬程＊9。

8牛顿/KG=KG/M3*M3/H*M＊9。

8牛顿/KG=9。

8牛顿＊M/3600秒=牛顿*M/367秒=瓦/367上面推导是单位的由来，上式是水功率的计算，轴功率再除以效率就得到了。

电机功率与轴功率的关系2009年12月16日星期三 09:09 A.M.1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/Η,其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG=KG/M3*M3/H*M*9.8牛顿/KG=9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为NE，电机功率为P，K为系数（效率倒数）电机功率P=NE*K (K在NE不同时有不同取值，见下表)NE≤22 K=1.2522<NE≤55 K=1.1555<NE K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率N %渣浆密度A KG/M3轴功率N KWN=H*Q*A*G/(N*3600)电机功率还要考虑传动效率和安全系数。

一般直联取1，皮带取0.96，安全系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。

Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。

有效功率即：泵的扬程和质量流量及重力加速度的乘积。

PE=ΡG QH (W) 或PE=ΓQH/1000 （KW）Ρ：泵输送液体的密度（KG/M3）Γ：泵输送液体的重度Γ=ΡG （N/ M3）G：重力加速度（M/S）质量流量QM=ΡQ (T/H 或 KG/S) (4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。

Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P 表示。

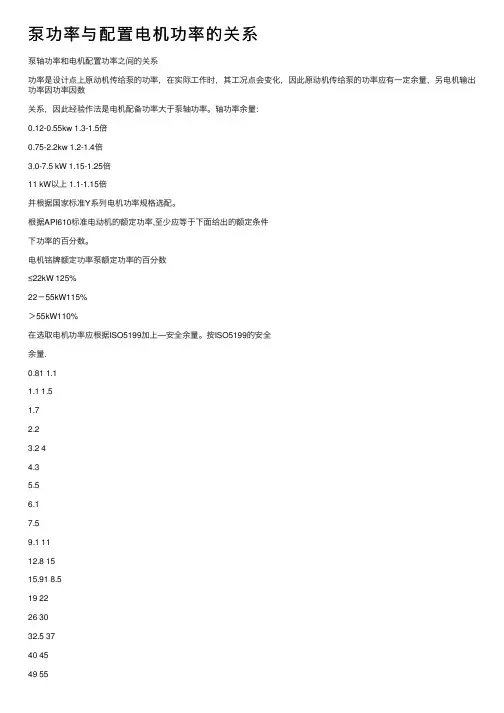

泵功率与配置电机功率的关系泵轴功率和电机配置功率之间的关系功率是设计点上原动机传给泵的功率，在实际⼯作时，其⼯况点会变化，因此原动机传给泵的功率应有⼀定余量，另电机输出功率因功率因数关系，因此经验作法是电机配备功率⼤于泵轴功率。

轴功率余量:0.12-0.55kw 1.3-1.5倍0.75-2.2kw 1.2-1.4倍3.0-7.5 kW 1.15-1.25倍11 kW以上 1.1-1.15倍并根据国家标准Y系列电机功率规格选配。

根据API610标准电动机的额定功率,⾄少应等于下⾯给出的额定条件下功率的百分数。

电机铭牌额定功率泵额定功率的百分数≤22kW 125%22－55kW115%＞55kW110%在选取电机功率应根据ISO5199加上—安全余量。

按ISO5199的安全余量.0.81 1.11.1 1.51.72.23.2 44.35.56.17.59.1 1112.8 1515.91 8.519 2226 3032.5 3740 4549 5568 7581 90100 110所需泵轴功率⾄(kw) 选⽤电机输出功率(kw)⽯油化⼯离⼼泵标准的选⽤⼀、概述离⼼泵具有性能范围⼤、流量均匀、结构简单、运转可靠和维修⽅便等优点，因此在⼯业⽣产中的应⽤最为⼴泛。

除⾼压⼩流量时⽤往复泵，计量时⽤计量泵，介质含⽓时⽤旋涡泵或容积式泵，黏性介质⽤转⼦泵外，其余场合⼀般均选⽤离⼼泵。

据统计，在⽯油、化⼯装置中，离⼼泵的使⽤量占泵总量的 70 ％～ 80 ％。

离⼼泵按其结构可分为悬臂式、两端⽀撑式、⽴式悬吊式等。

注：离⼼泵按其有⽆轴封来分，可分为有密封泵和⽆密封泵（也称⽆泄漏泵），⽆密封离⼼泵分为磁⼒驱动泵和屏蔽泵。

本⽂只对有密封泵的标准作⼀剖析。

注：本表摘⾃API610第7版⼆、常⽤标准说明1. API610API ，是美国⽯油协会 (American Petroleum Institute) 的简称。

出版 API610 标准的⽬的是为了提供⼀份采购规范，以便于离⼼泵的制造和采购。

⽔泵轴功率和电机配置功率之间的关系泵轴功率和电机配置功率之间的关系额定功率即铭牌功率，也是电动机的轴输出功率，也是负荷计算所采纳的数据。

Pe=1.732*0.38*Ie*额定功率因数*电动机效率。

因此，电动机额定电流Ie=Pe/(1.732*0.38*额定功率因数*电动机效率）电动机的输⼊功率P1=Pe/电动机效率。

P1跟我们关系不⼤，⼀般不再换算此值。

例如：⼀台YBF711-4⼩型电机的铭牌数据：额定功率250W，额定电压380V，额定电流0.85A，功率因数0.68，⽆效率数据。

如果不算效率，额定电流=0.25/(1.732*0.38*0.68)=0.56A，跟0.85A 不符。

如果算效率：额定电流=0.85=0.25/(1.732*0.38*0.68*效率)。

由此可以反算效率为：0.25/(1.732*0.38*0.68*0.85)=0.66。

⽔泵所需功率与电动机额定功率的关系。

假设⽔泵的扬程为H（m)，流量为Q（L/s），那么很容易推算其实际需要的有效功率P3为：P3=H*Q*g(g=9.8,常数）（W）；因为⽔泵本⾝也存在效率，因此需要提供给⽔泵的实际功率P2=P3/⽔泵效率。

P2算出来往往跟电机的额定功率不会正好相等，因此就选择⼀个⼤于(但接近)P2的⼀个电机功率Pe。

⽐如P3=10KW，⽔泵效率为0.7，电机功率为0.9，那么P2=P3/0.7=14.3kw，可选择Pe=15KW或18.5KW的配套电机；电机的实际输⼊功率P1=15/0.9=16.7kw（或18.5/0.9=20.1KW)。

泵轴功率是设计点上原动机传给泵的功率，在实际⼯作时其⼯况点会变化，另电机输出功率因功率因数关系会有变化。

因此，原动机传给泵的功率应有⼀定余量，经验作法是电机配备功率⼤于泵轴功率。

轴功率余量见下表，并根据国家标准Y系列电机功率规格选配。

轴功率余量根据API610标准电动机的额定功率，⾄少应等于下⾯给出的额定条件下泵功率的百分数。

水泵轴功率计算公式英文词条名：1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/Η,其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG=KG/M3*M3/H*M*9.8牛顿/KG=9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为NE，电机功率为P，K为系数（效率倒数）电机功率P=NE*K (K在NE不同时有不同取值，见下表)NE≤22 K=1.2522<NE≤55 K=1.1555<NE K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率N %渣浆密度A KG/M3轴功率N KWN=H*Q*A*G/(N*3600)电机功率还要考虑传动效率和安全系数。

一般直联取1，皮带取0.96，安全系数1.2 (3)泵的效率及其计算公式指泵的有效功率和轴功率之比。

Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。

有效功率即：泵的扬程和质量流量及重力加速度的乘积。

PE=ΡG QH (W) 或PE=ΓQH/1000（KW）Ρ：泵输送液体的密度（KG/M3）Γ：泵输送液体的重度Γ=ΡG（N/ M3）G：重力加速度（M/S）质量流量QM=ΡQ (T/H 或 KG/S)(4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。

Η=PE/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
