FIR滤波器与IIR滤波器的区别与选择滤波器在信号处理中起到了至关重要的作用,用于对信号进行频率选择和降噪等处理。
在滤波器的设计中,FIR滤波器和IIR滤波器是两种常见的类型。
本文旨在介绍FIR滤波器和IIR滤波器的区别,并给出选择滤波器类型的一些建议。
一、FIR滤波器首先,我们来了解一下FIR滤波器。
FIR滤波器即“有限脉冲响应滤波器”,它的特点是系统的冲击响应是有限长度的。
FIR滤波器采用了“窗函数”来设计滤波器的冲击响应,这意味着它只使用了当前输入和过去输入的值来计算输出,在计算上比较简单。
FIR滤波器的设计比较灵活,可以通过选择不同的窗函数来获得不同的频率特性。
另外,FIR滤波器由于没有反馈回路,因此具有稳定性和线性相位特性。
在一些应用中,如语音和音频处理,要求稳定的相位响应,所以FIR滤波器更加适用。
然而,FIR滤波器也有一些缺点。
首先,由于它的冲击响应是有限长度的,所以相对于IIR滤波器而言,FIR滤波器的阶数较高,需要更多的计算资源。
此外,在频率选择方面,FIR滤波器的过渡带宽相对较宽,因此在对于信号频率选择要求较为严格的应用中可能表现不佳。
二、IIR滤波器接下来,我们来了解一下IIR滤波器。
“无限脉冲响应滤波器”是IIR 滤波器的全称,与FIR滤波器不同,它的冲击响应是无限长度的。
IIR滤波器采用了反馈回路的结构,在计算上相对复杂。
IIR滤波器的阶数相对较低,可以实现相同频率特性的滤波效果,占用较少的计算资源。
而且,IIR滤波器的过渡带宽相对较窄,能够更好地满足信号频率选择的要求。
然而,IIR滤波器也存在一些缺陷。
由于反馈回路的存在,IIR滤波器可能引入不稳定性,导致滤波器的输出出现振荡现象。
此外,IIR滤波器的线性相位特性相对较差,在某些应用中可能会对信号的相位造成一定的影响。
三、FIR滤波器与IIR滤波器的选择在选择FIR滤波器和IIR滤波器时,需要根据具体的应用需求进行评估。
FIR和IIR滤波器设计滤波器是信号处理中常用的工具,用于去除信号中的噪声、增强或抑制特定频率成分等。
FIR(有限脉冲响应)和IIR(无限脉冲响应)是两种常见的滤波器设计方法。
FIR滤波器是一种线性相位的滤波器,其脉冲响应是有限长度的,因此被称为有限脉冲响应。
它的频率响应是通过一个线性组合的单位样本响应来实现的。
在设计FIR滤波器时,可以通过窗函数法或频率采样法来选择滤波器的系数。
窗函数法适用于要求较为简单的滤波器,而频率采样法适用于要求较高的滤波器。
窗函数法是一种基于原始滤波器响应的方法。
它通过将滤波器响应乘以一个窗函数,从而使得脉冲响应在时间上截断。
常用的窗函数有矩形窗、汉明窗、布莱克曼窗等。
通过选择不同窗函数可以得到不同的滤波器特性,如频带宽度、峰值纹波等。
频率采样法是一种通过等间隔采样得到频率响应的方法。
首先确定滤波器的截止频率和带宽,然后选择一组频率点进行采样。
根据采样得到的频率响应,可以通过逆傅里叶变换得到滤波器的脉冲响应,进而得到滤波器的系数。
频率采样法可以灵活地选择频率点,从而得到更精确的滤波器特性。
与FIR滤波器不同,IIR滤波器的脉冲响应是无限长度的,因此被称为无限脉冲响应。
IIR滤波器的频率响应是通过递归方式的单位样本响应来实现的。
在设计IIR滤波器时,可以通过模拟滤波器的方法来选择滤波器的结构和参数。
常用的模拟滤波器有巴特沃斯滤波器、切比雪夫滤波器等。
巴特沃斯滤波器是一种最优近似设计的滤波器,其特点是在通带和阻带中都具有等级衰减。
切比雪夫滤波器是一种在通带和阻带中都具有等级衰减,同时具有较窄过渡带的滤波器。
这两种滤波器的设计方法都是基于频率变换的思想,首先将模拟滤波器的频率响应映射到数字滤波器上,然后利用一定的优化算法来得到滤波器的参数。
FIR和IIR滤波器在滤波器设计中有不同的特点和适用范围。
FIR滤波器具有线性相位特性,因此适用于对信号的相位要求较高的应用,如音频处理、图像处理等。

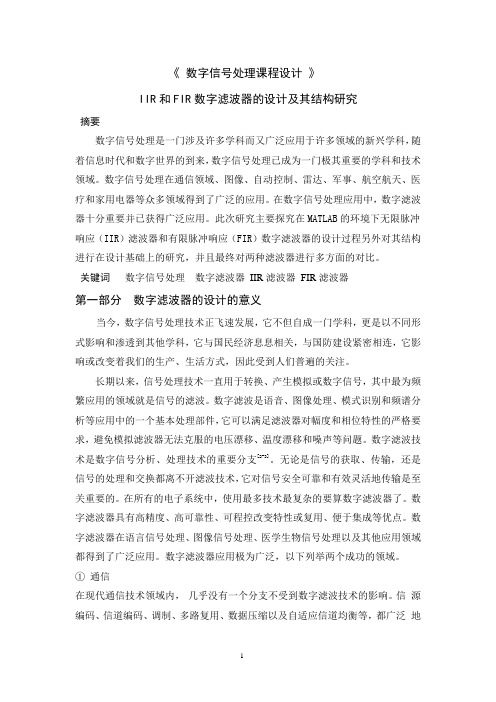

《数字信号处理课程设计》IIR和FIR数字滤波器的设计及其结构研究摘要数字信号处理是一门涉及许多学科而又广泛应用于许多领域的新兴学科,随着信息时代和数字世界的到来,数字信号处理已成为一门极其重要的学科和技术领域。
数字信号处理在通信领域、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域得到了广泛的应用。
在数字信号处理应用中,数字滤波器十分重要并已获得广泛应用。
此次研究主要探究在MATLAB的环境下无限脉冲响应(IIR)滤波器和有限脉冲响应(FIR)数字滤波器的设计过程另外对其结构进行在设计基础上的研究,并且最终对两种滤波器进行多方面的对比。
关键词数字信号处理数字滤波器IIR滤波器FIR滤波器第一部分数字滤波器的设计的意义当今,数字信号处理技术正飞速发展,它不但自成一门学科,更是以不同形式影响和渗透到其他学科,它与国民经济息息相关,与国防建设紧密相连,它影响或改变着我们的生产、生活方式,因此受到人们普遍的关注。
长期以来,信号处理技术一直用于转换、产生模拟或数字信号,其中最为频繁应用的领域就是信号的滤波。
数字滤波是语音、图像处理、模式识别和频谱分析等应用中的一个基本处理部件,它可以满足滤波器对幅度和相位特性的严格要求,避免模拟滤波器无法克服的电压漂移、温度漂移和噪声等问题。
数字滤波技术是数字信号分析、处理技术的重要分支[2-3]。
无论是信号的获取、传输,还是信号的处理和交换都离不开滤波技术,它对信号安全可靠和有效灵活地传输是至关重要的。
在所有的电子系统中,使用最多技术最复杂的要算数字滤波器了。
数字滤波器具有高精度、高可靠性、可程控改变特性或复用、便于集成等优点。
数字滤波器在语言信号处理、图像信号处理、医学生物信号处理以及其他应用领域都得到了广泛应用。
数字滤波器应用极为广泛,以下列举两个成功的领域。
①通信在现代通信技术领域内,几乎没有一个分支不受到数字滤波技术的影响。
信源编码、信道编码、调制、多路复用、数据压缩以及自适应信道均衡等,都广泛地采用数字滤波,特别是在数字通信网络通信图像通信多媒体通信等应用中,离开了数字滤波器,几乎是寸步难行。
FIR滤波器和IIR滤波器格型结构FIR和IIR是数字滤波器的两种主要类型。
FIR(有限脉冲响应)滤波器和IIR(无限脉冲响应)滤波器都可以用于数字信号处理的滤波操作,但它们在结构和性能方面有所不同。
首先,FIR滤波器是一种线性时不变系统,其输出仅依赖于输入和滤波器的冲击响应。
FIR滤波器的输出是通过对输入信号和滤波器的冲击响应进行卷积运算得到的。
FIR滤波器的基本结构由若干个延迟器、系数和加法器组成。
其冲击响应是有限长的,因此称为有限脉冲响应滤波器。
FIR滤波器的结构可以用直观的块图表示,每个块代表一个延迟器、系数和加法器的组合。
FIR滤波器的优点之一是它具有稳定的性能和线性相位响应。
它可以设计为具有良好的频率响应特性,如带通、带阻和多通道滤波器。
FIR滤波器的系数可以通过不同的设计方法确定,例如基于窗函数、最小二乘法和频率采样等。
这些设计方法可以满足各种滤波器的要求。
然而,FIR滤波器也具有一些缺点。
由于其冲击响应是有限长度的,FIR滤波器的实现可能需要较长的处理时间。
此外,FIR滤波器的结构通常需要较大的存储空间来保存冲击响应的系数。
相比之下,IIR滤波器是一种具有无限冲击响应的滤波器,也是一种反馈滤波器。
与FIR滤波器不同,IIR滤波器的输出不仅取决于输入和滤波器的冲击响应,还取决于过去的输出值。
IIR滤波器的基本结构由延迟器、系数、加法器和反馈路径组成。
IIR滤波器的冲击响应是无限长的,因此称为无限脉冲响应滤波器。
IIR滤波器的结构可以用差分方程表示,通过对输入信号和过去的输出值进行运算得到输出。
相对于FIR滤波器,IIR滤波器具有更高的效率和更紧凑的结构。
由于其冲击响应是无限长的,IIR滤波器可以通过较少的延迟器和系数实现更复杂的频率响应特性。
此外,IIR滤波器的实现通常需要较少的处理时间和存储空间。
然而,IIR滤波器也具有一些问题,例如潜在的不稳定性和相位失真。
总的来说,FIR滤波器和IIR滤波器都是数字信号处理中常见的滤波器类型。
FIR滤波器和IIR滤波器格型结构FIR滤波器和IIR滤波器是数字信号处理中常用的两种基本滤波器结构。
它们分别采用了不同的实现方式和特点,在不同的应用场景中都有其优势和限制。
下面将详细介绍FIR滤波器和IIR滤波器的结构、特点和应用。
FIR滤波器(Finite Impulse Response Filter)是一种具有有限冲激响应的数字滤波器,其结构简单,易于设计和实现。
FIR滤波器的基本结构包括若干个延时元件、加法器和乘法器,其输入信号经过一系列加权和累加运算后得到滤波后的输出信号。
FIR滤波器的特点是具有稳定性、线性相位和无稳态误差等优点,适用于需要精确控制频率响应和相位特性的应用。
FIR滤波器的频率响应是由其系数决定的,可以通过设计滤波器的系数来实现所需的滤波特性。
常用的FIR设计方法包括窗函数法、最小均方误差法和频率抽样法等。
窗函数法是最为常用的设计方法,通过选择不同的窗函数可以实现不同的频率响应特性,如低通、高通、带通和带阻等。
另一种常用的数字滤波器结构是IIR滤波器(Infinite Impulse Response Filter),其特点是具有无限长冲激响应和递归结构。
IIR滤波器的基本结构包括延时元件、加法器、乘法器和递归反馈路径,其输入信号经过一系列递归和前馈运算后得到滤波后的输出信号。
IIR滤波器的特点是具有高效性、窄带特性和实现简便等优点,适用于需要高通、低通和带通滤波的应用。
IIR滤波器的频率响应是由其结构和系数决定的,可以通过设计滤波器的结构和系数来实现所需的滤波特性。
常用的IIR设计方法包括脉冲响应不变法、双线性变换法和频率抽样法等。
脉冲响应不变法是最为常用的设计方法,通过将模拟滤波器的冲激响应转化为数字滤波器的系数可以实现频率响应的转换。
在实际应用中,根据具体的信号处理需求和性能要求可以选择合适的FIR滤波器或IIR滤波器结构。
FIR滤波器适用于需要精确频率响应和相位特性的应用,如通信系统、音频处理和图像处理等。
《DSP原理及其应用》实验设计报告实验题目:FFT算法及滤波器的设计摘要随着信息科学的迅猛发展,数据采集与处理是计算机应用的一门关键技术,它主要研究信息数据的采集、存储和处理。
而数字信号处理器(DSP)芯片的出现为实现数字信号处理算法提供了可能。
数字信号处理器(DSP)以其特有的硬件体系结构和指令体系成为快速精确实现数字信号处理的首选工具。
DSP芯片采用了哈佛结构,以其强大的数据处理功能在通信和信号处理等领域得到了广泛应用,并成为研究的热点。
本文主要研究基于TI的DSP芯片TMS320c54x的FFT算法、FIR滤波器和IIR滤波器的实现。
首先大概介绍了DSP和TMS320c54x的结构和特点并详细分析了本系统的FFT变换和滤波器的实现方法。
关键词:DSP、TMS320c54x、FFT、FIR、IIRAbstractWith the rapid development of information science, data acquisition and processing is a key technology of computer applications, the main research of it is collection, storage and processing of information data. The emergence of the digital signal processor (DSP) chip offers the potential for the realization of the digital signal processing algorithm. Digital signal processor (DSP), with its unique hardware system structure and instruction system become the first tool of quickly and accurately realize the digital signal processing.DSP chip adopted harvard structure, with its powerful data processing functions in the communication and signal processing, and other fields has been widely applied, and become the research hot spot.This paper mainly studies the FFT algorithm based on TMS320c54x DSP chip of TI, the realization of FIR filter and IIR filter. First introduced the DSP and TMS320c54x briefly, then analyzed in detail the structure and characteristics of the system of the realization of FFT transform and filter method.Keyword: DSP、TMS320c54x、FFT、FIR、IIR1.绪论1.1课题研究的目的和意义数字信号处理器(DSP)已经发展了多20多年,最初仅在信号处理领域内应用,近年来随着半导体技术的发展,其高速运算能力使很多复杂的控制算法和功能得以实现,同时将实时处理能力和控制器的外设功能集于一身,在控制领域内也得到很好的应用。
fir、iir 数字滤波器的设计与实现概述及解释说明1. 引言在数字信号处理领域,滤波器是一种广泛应用的工具,用于去除或强调信号中的特定频率成分。
fir(Finite Impulse Response)和iir(Infinite Impulse Response)数字滤波器是两种常见的数字滤波器类型。
1.1 概述本文旨在介绍fir和iir数字滤波器的设计和实现方法,并比较它们的优缺点。
通过对这些内容的讨论,读者将能够了解到这两种滤波器的基本原理、设计方法以及实际应用中需要考虑的因素。
1.2 文章结构本文按照以下结构进行组织:第2节将详细介绍fir数字滤波器的设计与实现方法,包括其简介、设计方法和实现步骤。
第3节将类似地讨论iir数字滤波器,包括简介、设计方法和实现步骤。
第4节将对fir和iir数字滤波器进行对比,并讨论它们在性能、实现复杂度和工程应用方面的差异。
最后,在第5节中,我们将总结fir和iir数字滤波器的特点,并提供一些关于选择合适类型滤波器时需要考虑的要点。
1.3 目的本文的目的是帮助读者了解fir和iir数字滤波器的基本概念和工作原理,并对它们在实际应用中的设计和实现方法有一个全面的了解。
通过比较这两种滤波器的优缺点,读者将能够更好地选择适合自己需求的滤波器类型,并在实践中取得更好的效果。
以上是引言部分内容,主要说明了文章介绍fir、iir数字滤波器设计与实现的目标和结构。
2. fir数字滤波器的设计与实现2.1 fir数字滤波器简介fir(Finite Impulse Response)数字滤波器是一种常见的数字滤波器,其特点是只有有限个输入产生响应,并且在其单位冲激响应长度范围内,具有线性相位特性。
fir数字滤波器根据其系数序列进行信号的卷积运算,常用于信号处理、通信系统等领域。
2.2 fir数字滤波器设计方法fir数字滤波器设计可以采用多种方法,包括频域设计方法和时域设计方法。
FIR和IIR滤波器设计滤波器是一种用于去除信号中不需要的部分或改变信号频率特性的电子设备。
滤波器可以根据其频率响应特性分为两类:有限冲激响应(FIR)滤波器和无限冲激响应(IIR)滤波器。
本文将介绍这两种滤波器的设计原理和特点。
FIR滤波器(Finite Impulse Response Filter)是一种响应只有有限个非零值的滤波器。
FIR滤波器的主要特点是稳定、易于设计和实现、具有线性相位特性等。
FIR滤波器的频率响应特性由其滤波器系数决定,而滤波器系数可以通过不同的设计方法得到。
常用的FIR滤波器设计方法包括窗函数法、频率抽取法、最小二乘法等。
其中,窗函数法是最常用的设计方法之一、窗函数法的基本原理是将滤波器的理想频率响应与一个窗函数进行乘积,得到滤波器的实际频率响应。
FIR滤波器的设计过程一般包括以下几个步骤:确定滤波器的频率响应特性,选择设计方法和窗函数,计算滤波器系数,实现滤波器。
设计一个FIR滤波器需要考虑的参数包括滤波器阶数、采样频率、截止频率等。
一般而言,滤波器的阶数越高,其频率响应特性越好,但计算量也相应增加。
因此,在实际应用中需要根据设计要求进行权衡。
IIR滤波器(Infinite Impulse Response Filter)是一种响应为无限序列的滤波器。
与FIR滤波器不同,IIR滤波器的输出不仅与当前输入有关,还与过去的输入和输出有关。
IIR滤波器的主要特点是具有较高的阶数和更低的计算复杂度。
IIR滤波器的设计方法包括脉冲响应不变法、双线性变换法、优化法等。
其中,脉冲响应不变法是最常用的设计方法之一、脉冲响应不变法的基本原理是将模拟滤波器的冲激响应与数字滤波器的冲激响应进行比较,得到滤波器系数。
IIR滤波器的设计过程一般包括以下几个步骤:确定滤波器的频率响应特性,选择设计方法,设计模拟滤波器,进行频率映射,实现数字滤波器。
IIR滤波器的设计需要考虑的参数与FIR滤波器类似,包括滤波器阶数、采样频率、截止频率等。
IIR和FIR数字滤波器的设计及其结构研究【摘要】数字滤波器是指输入、输出均为数字信号,通过数值运算处理改变输入信号所含频率成分的相对比例,或者滤除某些频率成分的数字器件和程序。
经典数字滤波器从滤波特性上分类,可以分成低通、高通、带通和带阻等滤波器。
根据数字滤波器冲激响应的时域特性,可以分成无限脉冲响应数字滤波器(简称IIR)和有限脉冲响应数字滤波器(简称FIR),IIR和FIR数字滤波器的设计方法及其结构各不相同。
本次课程设计先是对数字滤波器有关理论知识作介绍,在性能指标分析基础上分别对IIR带通数字滤波器和FIR低通数字滤波器运用MATLAB相关函数设计程序,得到幅频特性曲线图像,并对结果进行分析,最后总结课程设计。
1、引言随着信息技术的迅猛发展,数字信号处理已成为一个极其重要的学科和技术领域。
在通信、语音、图像、自动控制和家用电器等众多领域得到了广泛的应用。
数字滤波(Digital Filter,DF)是数字信号处理的重要环节,它在数字信号处理中占有着重要的地位,它具有可靠性好、精度高、灵活性大、体积小、重量轻等优点。
随着数字技术的发展,数字滤波器越来越受到人们的重视,广泛地应用于各个领域。
数字滤波器的输入输出信号都是数字信号,它是通过一定的运算过程改变输入信号所含频率成分的相对比例或者滤除某些频率成分来实现滤波的,这种运算过程是由乘法器、加法器和单位延迟器组成的。
根据数字滤波器冲激响应的时域特性,可将数字滤波器分为两种即无限长冲激响应(IIR)滤波器和有限长冲激响应(FIR)滤波器。
由数字信号处理的一般理论可知IIR滤波器的特征是具有无限持续时间的冲激响应,而FIR滤波器使冲激响应只能持续一定的时间。
滤波器的功能是用来移除信号中不需要的部分,比如随机噪声;或取出信号中的有用部分,如位于某段频率范围内的成分。
目前随着计算机技术和数字信号处理器芯片的发展,使我们更为便利地识别和提取各种各样的信号。
FIR与IIR滤波器的区别IIR滤波器有以下几个特点:1.IIR数字滤波器的系统函数可以写成封闭函数的形式。
2.IIR数字滤波器采用递归型结构,即结构上带有反馈环路。
IIR滤波器运算结构通常由延时、乘以系数和相加等基本运算组成,可以组合成直接型、正准型、级联型、并联型四种结构形式,都具有反馈回路。
由于运算中的舍入处理,使误差不断累积,有时会产生微弱的寄生振荡。
3.IIR数字滤波器在设计上可以借助成熟的模拟滤波器的成果,如巴特沃斯、契比雪夫和椭圆滤波器等,有现成的设计数据或图表可查,其设计工作量比较小,对计算工具的要求不高。
在设计一个IIR数字滤波器时,我们根据指标先写出模拟滤波器的公式,然后通过一定的变换,将模拟滤波器的公式转换成数字滤波器的公式。
4.IIR数字滤波器的相位特性不好控制,对相位要求较高时,需加相位校准网络。
在MATLAB下设计IIR滤波器可使用Butterworth函数设计出巴特沃斯滤波器,使用Cheby1函数设计出契比雪夫I型滤波器,使用Cheby2设计出契比雪夫II型滤波器,使用ellipord函数设计出椭圆滤波器。
下面主要介绍前两个函数的使用。
与FIR滤波器的设计不同,IIR滤波器设计时的阶数不是由设计者指定,而是根据设计者输入的各个滤波器参数(截止频率、通带滤纹、阻带衰减等),由软件设计出满足这些参数的最低滤波器阶数。
在MATLAB下设计不同类型IIR滤波器均有与之对应的函数用于阶数的选择。
IIR单位响应为无限脉冲序列FIR单位响应为有限的iir幅频特性精度很高,不是线性相位的,可以应用于对相位信息不敏感的音频信号上;fir幅频特性精度较之于iir低,但是线性相位,就是不同频率分量的信号经过fir滤波器后他们的时间差不变。
这是很好的性质。
另外有限的单位响应也有利于对数字信号的处理,便于编程,用于计算的时延也小,这对实时的信号处理很重要。
1,对于IIR和FIR的比较,有些书上有论述。
IIR 和FIR 数字滤波器的设计及其结构研究1. 摘要数字滤波器是一个离散系统,其系统函数一般可以表示为1-z 的有利多项式形式,即 ∑∑=-=-+=N i ii M j jj z a z b H 101 (1-1)当{i a ;i=1,2,...,N}都为零时,由式1-1描述的系统为有限脉冲响应数字滤波器,简称FIR 数字滤波器。
当系数{i a ;i=1,2,...,N}中至少有一个为非零时,式1-1描述的系统称为无限脉冲响应数字滤波器,简称IIR 数字滤波器。
对于数字滤波器,一般满足N M ≤,这是系统称为N 阶IIR 数字滤波器。
对于FIR 数字滤波器,系统函数中1-z 的有理多项式的最高次幂M 就是其阶数.2. 数字滤波器设计的意义随着数字集成电路,设备和系统技术的快速进步,通过数字方法进行信号处 理已变得越来越有吸引力。
目前主要有两类滤波器,模拟滤波器和数字滤波 器,它们在物理组成和工作方式上完全不同,而模拟滤波器的技术发展已相当成 熟,与模拟滤波器相比,数字滤波器是DSP(数字信号处理)系统独特而又重要的一类,是通过计算算法将输入数字序列转换为不同输出序列的离散时间系统,具有更高的精确度和可靠性,使用灵活、方便,已经成为数字信号处理技术中的重要手段。
如频谱分析,数字图像处理和语音处理等等。
目前随着计算机技术和数字信号处理器芯片的发展,研究不同数字滤波器的设计原理和稳定性分析对于满足军事、航空、民营等等各个领域的信号处理要求具有十分重要的意义。
3. IIR 数字滤波器设计的基本过程IIR 滤波器的设计就是根据给定的数字滤波器指标确定滤波器的阶数N 和系数﹛i i b a ,﹜。
在满足技术指标的条件下,滤波器的阶数应尽可能的低,从而降低成本。
我们在设计IIR 数字滤波器时一般是通过模拟滤波器来设计数字滤波器。
其中IIR 数字滤波器的设计过程如图3.1。
图3.1 IIR 数字滤波器的设计过程 3.1 模拟滤波器的设计及方法常用的IIR 滤波器设计是以模拟滤波器设计为基础。
FIR和IIR数字滤波器的设计摘要:随着现代计算机技术在滤波问题上的飞跃,派生出一个全新的分支——数字滤波器。
数字信号处理在科学和工程技术许多领域中得到广泛的应用,利用可编程逻辑器件和EDA技术,使用FPGA来实现FIR滤波器,可以同时兼顾实时性和灵活性。
与FIR数字滤波器相比,IIR数字滤波器可以用较低的阶数获得较高的选择性,采用一种基于FPGA的IIR数字滤波器的设计方案,首先分析了IIR数字滤波器的原理及设计方法,然后通过QuartusⅡ的设计平台,采用自顶向下的模块化设计思想将整个IIR数字滤波器分为:时序控制、延时、补码乘加和累加四个功能模块。
分别对各模块采用VHDL进行描述后,进行了仿真和综合。
关键字: FPGA;IIR数字滤波器;FIR数字滤波器;QuartusⅡ1.前言数字滤波器是用数字运算的方法完成滤波作用的一种器件,它是数字信号处理的主要技术之一。
数字滤波器可以完成模拟滤波器相同的功能,而在模拟滤波器实现困难或无法做到的场合下它更显示出优越性。
此外,数字滤波器还具有重要的工程优点,如它具有很高的精度和稳定性,特别容易复制,复制后性能完全一致,并且同一硬件可以时分多路复用或完成多频带滤波,大大减少了硬件的数量。
数字滤波器还具有较大的灵活性,转移函数容易改变,因而适应性强,尤其是随着大规模积成电路的发展,硬件可以制成标准组件,使用就更加经济、方便。
数字滤波器一般可分为两大类:即无限冲击响应(IIR)数字滤波器和有限冲击响应(FIR)数字滤波器。
IIR数字滤波器的设计一般有三种方法:即双线性Z变换法、阶跃不变法和冲击不变法。
其中双线性Z变换法最好,它可以得到与参考模拟滤波器相似的频率响应,而设计步骤较为简单。
FIR数字滤波器的设计一般有二种方法,最基本的方法就是傅立叶级数加窗口的设计方法,另一种就是计算机辅助设计方法。
前一种方法的优点是简单,缺点是设计结果不够理想,后一种方法是根据最小误差准则由计算机完成的最佳设计,但较为复杂。
FIR滤波器和IIR滤波器格型结构FIR和IIR滤波器是数字信号处理领域中常用的滤波器类型。
FIR滤波器是有限冲击响应滤波器(Finite Impulse Response Filter)的简称,其结构和特点与IIR滤波器(Infinite Impulse Response Filter)不同。
本文将详细介绍FIR和IIR滤波器的概念、结构和应用。
一、FIR滤波器1.概念2.结构3.特点(1)稳定性:由于其有限冲击响应的特性,FIR滤波器是稳定的,不会出现脉冲响应无限增长的情况。
(2)线性相位响应:FIR滤波器的相位响应是线性的,不会引入信号失真。
(3)设计灵活性:可以通过调整系数来设计不同的频率响应。
4.应用二、IIR滤波器1.概念IIR滤波器是一种具有无限冲击响应的滤波器,其输出不仅取决于输入信号的当前和过去的采样值,还取决于未来采样值的影响。
这一特性使得IIR滤波器的脉冲响应可以无限延伸。
2.结构IIR滤波器的基本结构包括延迟线、加法器和乘法器,与FIR滤波器相似。
但不同的是,IIR滤波器的系数不仅作用于延迟线的输入,还作用于延迟线的输出。
3.特点IIR滤波器的特点包括:(1)非稳定性:IIR滤波器的无限冲击响应特性可能导致系统不稳定,引起脉冲响应的无限增长。
(2)非线性相位响应:IIR滤波器的相位响应是非线性的,可能引入信号失真。
(3)设计复杂性:IIR滤波器的设计较为复杂,需要考虑传递函数的多项式,稳定性等因素。
4.应用IIR滤波器在音频效果器、语音识别、信号调理等领域有着广泛的应用。
三、FIR与IIR的比较1.稳定性:FIR滤波器是稳定的,而IIR滤波器可能不稳定。
2.相位响应:FIR滤波器的相位响应是线性的,IIR滤波器的相位响应是非线性的。
3.设计复杂性:FIR滤波器的设计相对简单,IIR滤波器的设计较为复杂。
4.频率响应:FIR滤波器可以实现较为平坦的频率响应,而IIR滤波器的频率响应可能存在波纹。
一、概述数字滤波器是数字信号处理中的重要部分,它可以对数字信号进行滤波、去噪、平滑等处理,广泛应用于通信、音频处理、图像处理等领域。
在数字滤波器中,fir和iir是两种常见的结构,它们各自具有不同的特点和适用场景。
本文将围绕fir和iir数字滤波器的设计与实现展开讨论,介绍它们的原理、设计方法和实际应用。
二、fir数字滤波器的设计与实现1. fir数字滤波器的原理fir数字滤波器是一种有限冲激响应滤波器,它的输出仅依赖于输入信号的有限个先前值。
fir数字滤波器的传递函数可以表示为:H(z) = b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)其中,b0、b1、...、bn为滤波器的系数,n为滤波器的阶数。
fir数字滤波器的特点是稳定性好、易于设计、相位线性等。
2. fir数字滤波器的设计方法fir数字滤波器的设计通常采用频率采样法、窗函数法、最小均方误差法等。
其中,频率采样法是一种常用的设计方法,它可以通过指定频率响应的要求来确定fir数字滤波器的系数,然后利用离散傅立叶变换将频率响应转换为时域的脉冲响应。
3. fir数字滤波器的实现fir数字滤波器的实现通常采用直接型、级联型、并行型等结构。
其中,直接型fir数字滤波器是最简单的实现方式,它直接利用fir数字滤波器的时域脉冲响应进行卷积计算。
另外,还可以利用快速傅立叶变换等算法加速fir数字滤波器的实现。
三、iir数字滤波器的设计与实现1. iir数字滤波器的原理iir数字滤波器是一种无限冲激响应滤波器,它的输出不仅依赖于输入信号的有限个先前值,还依赖于输出信号的先前值。
iir数字滤波器的传递函数可以表示为:H(z) = (b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)) / (1 +a1 * z^(-1) + a2 * z^(-2) + ... + am * z^(-m))其中,b0、b1、...、bn为前向系数,a1、a2、...、am为反馈系数,n为前向路径的阶数,m为反馈路径的阶数。
1.数字滤波器数字滤波器能够分为IIR 数字滤波器和FIR 数字滤波器。
FIR 数字滤波器在保证幅度特性知足要求的同时,能够做到严格的线性特性。
与IIR 数字滤波器相较,FIR 数字滤波器的实现是非递归的,稳固性好,精度高;更重要的是FIR 数字滤波器在知足幅度响应要求的同时,能够取得严格的线性相位。
因此,它在高保真的信号处置中,如数字音频、图像处置、数据传输和生物医学等领域取得普遍应用。
数字滤波器的概述所谓数字滤波器,是指输入输出均为数字信号,通过必然的运算关系,改变输入信号中所含频率成份的相对照例,或那么滤除某些频率成份的器件。
数字滤波器具有稳固性高、精度高、灵活性大等突出优势。
关于数字滤波器而言,假设系统函数为H(z),其脉冲响应为h(n),输入时刻序列为x(n),那么它们在时域内的关系式如下:()()()y n h n x n =* (1-1) 在Z 域内,输入和输出存在如下关系:()()()Y z H z X z =(1-2)式中, X(z)、Y(z)别离为x(n)和y(n)的Z 变换。
在频域内,输入和输出那么存在如下关系:()()()Y j H j X j ωωω=(1-3)式中,()H j ω是数字滤波器的频率特性;()X j ω、()Y j ω别离为x(n)和y(n)的频谱,而ω为数字角频率。
数字滤波器的分类数字滤波器能够有很多种分类方式,但整体上可分为两大类。
一类称为经典滤波器,即一样的滤波器,其特点是输入信号中的有效成份和希望滤除的成份占用不同的频带,通过适合的选频滤波器能够实现滤波。
例如,假设输入信号中有干扰,信号和干扰的频带互不重叠,那么可滤出信号中的干扰取得纯信号。
可是,若是输入信号中信号和干扰的频带彼此重叠,那么干扰就不能被有效的滤除。
另一类称为现代滤波器,如维纳滤波器、卡尔曼滤波器等,其输入信号中有效信号和希望滤除的频带成份重叠。
关于经典滤波器,从频域上也能够分为低通、高通、带通和带阻滤波器。
4.3.5 全零点格型结构1973年,Gray 和Markel 提出一种新的系统结构形式,即格型结构(lattice structure )。
这是一种很有用的结构,在功率谱估计、语音处理、自适应滤波等方面以得到了广泛的应用。
这种结构的优点是,对有限字长效应的敏感度低,且适合递推算法。
这种结构有三种形式,即适用于FIR 系统的全极点格型结构和适用于IIR 系统的全极点和零极点格型结构。
下面先介绍图7.10所示的全零点格型结构。
其他两种个性结构将留到第4.3节讨论。
格型结构是由多个基本单元级联起来的一种极为规范化的结构。
图7.11 示出其中的第m 极。
与FIR 滤波器的直接型结构一样,全零点格型结构也是没有反馈支路的,图7.10 全零点格型结构图7.11 全零点格型结构的基本单元让我们从一组FIR 滤波器的系统函数开始研究全零点格型结构。
图7.10 中,以)(n x 为输入序列,后接M 个格型级,这样就形成M 个滤波器:第m (M m ,...,2,1=)个滤波器有两个输出,即上输出)(n f m 和下输出)(n g m 。
以)(n f m 为输出的滤波器称为前向滤波器;以)(n g m 为输出的滤波器称为后向滤波器。
对于M 个前向FIR 滤波器,它们的系统函数为:,...,M ,m z A z H m m 21 ),()(== (18) 式中,)(z A m 是多项式: 1 ,)(1)(1M m z k az A kmk mm ≤≤+=-=∑ (19) 这里,为了数学推导的方便,令式子右边第1项为1;下标m 代表滤波器序号,也代表滤波器的阶数,例如,给定 1)0(=a 以及)(),...,2(),1(M a a a ,则第4个滤波器的系统函数为 443424144)4()3()2()1(1)(----++++=z a z a z a z a z H设第m 个滤波器的输入、输出序列分别是)(n x 和)(n y ,则)()()()(1k n x k a n x n y mk m -+=∑= (21)其直接型实现如图12所示。
图7.12 FIR 滤波器的一种直接实现形式1=m 阶滤波器的输出可表示为)1()1()()(1-+=n x a n x n y (22) 该输出也可以从图12所示的第一级格型滤波器得到。
图中,两个输入端联在一起,激励信号为)(n x 。
从两个输出端得到的信号分别为 )(1n f 和)(1n g :⎩⎨⎧--=-+=)1()()()1()()(0101n x n x k n g n x k n x n f (23)其次我们考虑二阶FIR 滤波器,它的直接型结构输出为 )2()2()1()1()()(22-+-+=n x a n x a n x n yT22)]2( )1( 2)][1-( 1)-( )([a a n x n x n x = (24) 上式将输出)(n y 表示为两个向量的内积,T 表示向量转置。
相应地,这个二阶滤波器可以用两个级联的格型单元(图10 前面的两级)来实现。
,图中,第一级的输出为⎩⎨⎧--=-+=)1()()()1()()(1111n x n x k n g n x k n x n f (25)⎩⎨⎧-+=-+=)1()()()1()()(11221212n g n f k n g n g k n f n f (26) 将式(25)中的)(1n f 代入式(26)中,得)]2()1([)1()()(1212-+-+-+=n x n x k k n x k n x n f)2()1()1()(221-+-++=n x k n x k k n x (27) 现在令式(24)和式(27)的系数相等,即)1()1( ,)2(21222k k a k a +== (28) 于是,得二阶格型结构的参数 )2(1)1( ),2(22122a a k a k +== (29)其中,)2(22a k =这个结果是很容易理解的。
从图7.12 看,如果滤波器阶数2=m ,则时延为2的输入输出传输值为)2(2a ,而从图7.10看,从输入到上端输出有三条可能的支路,而其中时延为2的支路传输值为1k 。
如果这两个流图等效,则应有)2(22a k =。
因此可以推论,若有m 个格型级,则其最右边的支路m k 与直接型结构的参数)(m a m 相等: )(m a k m m = (30) 为了得到其它支路传输值121,...,,k k k m m --与直接型结构的参数之间的关系,我们需要从图7.10 所示的M 阶格型结构的最右边做起:根据M 阶滤波器的直接型参数,依次求1-M ,1,...,3,2--M M 阶滤波器的直接型参数。
这是降阶递推。
只要求出m 阶滤波器的系数组},...,2,1),({m k k a m =,则格型结构的支路传输)(m a k m m =。
式(29)表明,二阶格型结构的两个参数1k 和2k 可以根据直接型结构的参数求出。
继续这个过程,可以得到一个m 阶直接型FIR 滤波器和一个m 阶或m 级格型滤波器之间的等效性。
按照图7.10,格型滤波器可用递归方程描述为)()()(00n x n g n f == (31)121 ),1()()(11,...,M-, m n g k n f n f m m m m =-+=-- (32)121 ),1()()(11,...,M-, m n g n f k n g m m m m =-+=-- (33) 因此,第1M-级滤波器的输出相当于1M- 阶FIR 滤波器的输出,即(n)f y(n)M 1-= (34)因为FIR 滤波器和格型滤波器的输出)(n f m 可以表示为1)0( )()()(0=-=∑=m mk mm a k n x k an f (35)而这个式子是两个序列的卷积和,所以它遵从z 变换关系 )()()(z X z A z F m m = 故)()()()()(0z F z F z X z F z A m m m ==(36) 现在我们来看二级格型滤波器的另一个输出)(2n g 。
由图7.10得 )1()()(1122-+=n g n f k n g)2()1()]1()([112-+-+-+=n x n x k n x k n x k )2()1()1()(212-+--+=n x n x k k n x k )2()1()1()()2(22-+-+=n x n x a n x aT 221] )1( )2()][2( )1( )([a a n x n x n x --= (37) 可见,对于)(2n g 为输出的后向滤波器,滤波系数组为1] )1( )2([22a a ,而对于以)(2n f 为输出的滤波器,滤波系数组按相反次序排列,为])2( )1( 1[22a a 。
根据以上分析。
可见m 级格型滤波器的输出)(n g m 可以用卷积和形式表示为 ∑=-=mk mm k n x k n g 0)()()(β(38)式中,滤波系数)(k m β与产生输出y(n)(n)f m =的另一滤波器有关,只不过操作次序相反。
例如,如果6=m ,6)6(,3)5(,5)4(,7)3(,4)2(,2)1(,1)0(6666666=======a a a a a a a ,则6)0(,3)1(,5)2(,7)3(,4)4(,2)5(,1)6(6666666=======βββββββ故⎩⎨⎧==-=1)( 10),()(m m m ,...,m ,k k m a k m ββ (39) 在z 域中,式(38)变为(z)X(z)B (z)G m m = (40) 即X(z)(z)G (z)B m m =(41) 这里,(z)B m 是下输出端相对于输入端的系统函数; k mk mm z k (z)B -=∑=)(0β(42)因为)()(m k m a k m -=β,故 kmk mm zk m a(z)B -=-=∑)(0mj mj m zj a -=∑=)(0j mj mmz j az)(0∑=-=)(1--=z A z m m (43) 这个式子描述前、后向滤波器系统函数之间的关系。
现在我们回到式(31)~(33)的递推方程组,并把它们变换到z 域,得 )()()(00z X z G z F == (44) ,...,M-,m z G z k z F z F m m m m 121 ),()()(111=+=--- (45) 121 ),()()(111,...,M-,m z G z z F k z G m m m m =+=--- (46) 各式除以X(z)并利用前面的关系式,可得100==(z)B (z)A (47) 121 ,111,...,M-,m (z)B z k (z)A (z)A m m m m =+=--- (48) 121 ,111,...,M-,m (z)B z (z)A k (z)B m m m m =+=--- (49) 因此,在z 域,一个格型级可用矩阵方程描述为⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡---(z)B z z A k k (z)B z A m m m m m m 111)(1 1)( (50)利用式(47)~(49)可以根据格型滤波器系数,从1=m 开始按升阶递推法求出直接型滤波器系数。
例 给定三级格型滤波器如图13所示。
确定与之等效的直接型结构的FIR 滤波器系数。
图13 给定三级格型滤波器 解 根据式(48),得)()()(01101z B z k z A z A -+=1114111--+=+=z zk 因此,对应于单级格型的FIR 滤波器系数为1)0(1=a 。
