CAD在工程实践中的二次开发

cad二次开发saveas用法

CAD二次开发中的SaveAs方法是用于将当前CAD文档保存为其他格式的方法，它允许开发人员在自己的应用程序中实现将CAD文件保存成不同格式的功能。下面是关于CAD二次开发SaveAs方法的详细讲解。

1. 使用SaveAs方法

SaveAs方法是CAD二次开发中常用的一个方法，它可以将当前CAD文档保存为其他格式的文件。一般使用该方法需要准备以下参数：

-文件路径：指定保存文件的路径和名称，文件名的后缀决定了保存文件的格式。

-文件格式：指定保存文件的格式，如DWG、DXF、DGN等。

-保存选项：可以设置一些保存选项，如是否保存预览图、是否进行版本转换等。

SaveAs方法的使用步骤如下：

1.获取当前CAD文档的对象。

2. 调用文档对象的SaveAs方法，并传递文件路径、文件格式和保存选项等参数。

示例代码如下：

```csharp

Document doc = Application.DocumentManager.MdiActiveDocument;

Database db = doc.Database; //设置文件保存路径和格式

string filePath = "C:\\temp\\example.dwg";

string fileFormat = "DWG";

//设置保存选项

DwgVersion version = DwgVersion.Current;

// 调用SaveAs方法保存文件

db.SaveAs(filePath, version);

```

2.支持的文件格式

CAD软件支持多种不同的文件格式，SaveAs方法也能够将CAD文档保存成各种格式的文件。以下是一些常见的CAD文件格式：

- DWG：AutoCAD的原生文件格式，保存时兼容性好，可以在多个CAD软件中打开。

- DXF：AutoCAD绘图交换格式，用于与其他CAD软件之间进行文件交换。

学习AutoCAD二次开发技术的体会

一、引言

AutoDesk公司是全球著名的CAD软件研发公司，多年从事CAD软件的开发，特别是二维设计绘图方面，AutoCAD几乎是PC机上唯一的CAD软件。AutoCAD更是我们理工科大学生必备专业技能之一。本文通过作者对AutoCAD软件绘图方法的学习，在学习上不断的钻研与体会，总结出学习AutoCAD软件绘制图形的方法和技巧，并向读者介绍自己学习AutoCAD二次开发技术的体会。

二、正文

（一）、软件介绍

CAD是一个泛指，CAD英文表示为Computer Aided Design,意思是计算机辅助设计。AutoCAD是由美国Auto desk公司开发的计算机辅助设计软件包。著名的3D MAX也是它的产品之一。AutoCAD可以说是目前世界应用最广的二维绘图软件，具有广泛的通用性，它还具有简单的三维绘图功能，支持扩展编程，定义适合自己的小程序，以方便和提高效率。它的发展过程为：1982年推出第一个版本----AutoCAD1.0版，经历了R12，R14,2000,2002,2004等多个版本，它广泛用于建筑、机械、电子、航天、服装、造船等现代化工业的领域。

（二）、学习历程

最开始接触AutoCAD是由于课程所联想到的，“机械制图”这门课要求用直尺和圆规做出零件的平面三视图，而老师在课堂上常常用AutoCAD来展示作业内容，故引发学习AutoCAD的愿望。由于开始的时候接触过“手工图板”，而“手工图板”绘图能力是计算机绘图能力的基础，故学习起来比较容易。学习《AutoCAD》，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图能力。整个学习过程也采用了循序渐进的方式，先了解计算机绘图的基本知识，如对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD的使用技术。在学习AutoCAD命令时还要注意始终要与实际应用相结合，不能把主要精力花费在各个命令孤立地学习上；应当把学以致用的原则贯穿整个学习过程，使自己对绘图命令有深刻和形象的理解，有利于培养自己应用AutoCAD独立完成绘图的能力。到最后熟能生巧，自己做几个综合实例，详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程。

1

第1章 绪 论

1.1 选题的背景

1.1.1 工程CAD技术的应用

计算机辅助设计是用计算机硬件、软件系统辅助人们对产品或工程进行设计、修改及显示输出的一种设计方法。同时它也是一门多学科的综合性应用新技术。直到90年代早期,使应用程序自动化还是充满挑战性的领域.对每个需要自动化的应用程序,人们不得不学习一种不同的自动化语言.例如:可以用EXCEL的宏语言来使EXCEL自动化,使用WORD BASIC使WORD自动化,等等.微软决定让它开发出来的应用程序共享一种通用的自动化语言--------Visual Basic For Application(VBA),可以认为VBA是非常流行的应用程序开发语言VISUAL BASIC 的子集.实际上VBA是寄生于VB应用程序的版本。在CAD中，人与计算机密切合作，在决定设计策略、信息处理、修改设计及分析与计算等方面充分发挥各自的特长。例如计算机在信息存储与检索、分析与计算、图形作图与文字处理、以及代替人作大量重复枯燥工作等方面有特殊优点；但在设计策略、逻辑控制、信息组织及发挥经验和创造性方面，人将起主导作用。因此二者的有机结合必然能提高设计质量、缩短设计周期、降低设计费用。工程设计CAD是CAD技术的重要领域。目前，工程CAD过程是，把人的主导性和创造性放在首位，同时充分发挥计算机的优势，把二者结合起来，实行人机交互工作方式。

1.1.1.1 CAD技术在工程行业的应用

CAD即计算机辅助设计与制图，是指运用计算机系统辅助一项设计的建立、修改、分析或优化的过程。它是一个功能强大、易学易用、具有开放型结构的软件口不仅便于用户使用，而且系统本身可不断地扩充和完善。随着CAD技术的不断发展，其覆盖的工作领域也不断地扩大，如工程设计CAD项目的管理、初步设计、分析计算、绘制工程、统计优化等。 2 1.1.1.2 CAD在钢结构上的应用

目前在我国钢结构设计往往采用两步设计法，在完成结构分析和设计后还必须进行手工制图或借助于AutoCAD等通用绘图系统完成结构设计详图。节点设计还要由手工完成。研制钢结构CAD的关键是结构详图生成系统。国内已经开发的钢结构CAD系统大多用于构件和节点较规则的桁架、网架设计，多高层钢结构CAD系统的研究还处于起步阶段，尚未出现较成熟的商品化系统。

１　ｌＩ８　化　

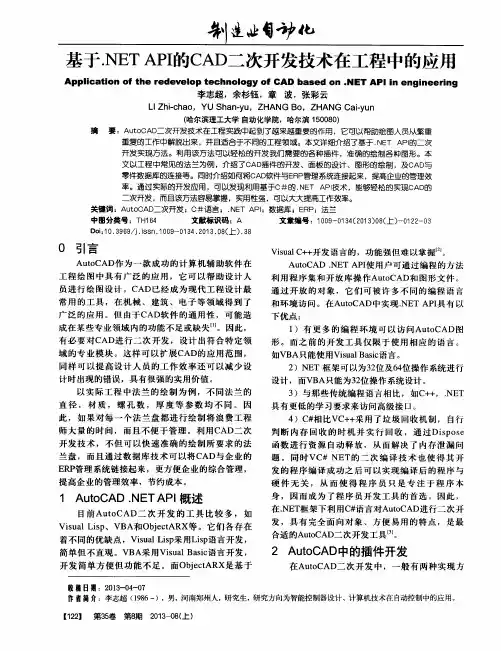

基于．ＮＥＴ　ＡＰＩ的ＣＡＤ一－－＇．次开发技术在工程中的应用　

Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｔｈｅ　ｒｅｄｅｖｅｌｏｐ　ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　ＣＡＤ　ｂａｓｅｄ　ｏｎ．ＮＥＴ　ＡＰＩ　ｉｎ　ｅｎｇｉｎｅｅｒｉｎｇ　

李志超，余杉钰，章波，张彩云　

ＬＩ　Ｚｈｉ－ｃｈａｏ，ＹＵ　Ｓｈａｎ－ｙｕ，ＺＨＡＮＧ　Ｂｏ，ＺＨＡＮＧ　Ｃａｉ．ｙｕｎ　

（哈尔滨理工大学自动化学院，哈尔滨１５００８０）　摘　要：ＡｕｔｏＯＡＤ－－次开发技术在工程实践中起到了越来越重要的作用，它可以帮助绘图人员从繁重　

重复的工作中解脱出来，并且适合于不同的工程领域。本文详细介绍了基于．ＮＥＴ　ＡＰＩ的二次　

开发实现方法。利用该方法可以轻松的开发我们需要的各种插件，准确的绘制各种图形。本　文以工程中常见的法兰为例，介绍了ＣＡＤ插件的开发、面板的设计、图形的绘制，及ＣＡＤ与　

零件数据库的连接等。同时介绍如何将ＣＡＤ软件与ＥＲＰ管理系统连接起来，提高企业的管理效　

率。通过实际的开发应用，可以发现利用基于Ｏ＃的．ＮＥＴ　ＡＰＩ技术，能够轻松的实现ＣＡＤ的　

二次开发，而且该方法容易掌握，实用性强，可以大大提高工作效率。　

关键词：ＡｕｔｏＯＡＤ二次开发；Ｏ＃语言；．ＮＥＴ　ＡＰＩ；数据库；ＥＲＰ；法兰　

中图分类号：ＴＨ１　６４　文献标识码：Ａ　文章编号：１　００９—０１　３４（２０１　３）０８（上）一０１　２２—０３　

Ｏｏｉ：１　０．３９６９／Ｊ．ｉｓｓｎ．１　００９－０１　３４．２０１　９．０８（Ｉ－）．３８　

０引言　

ＡｕｔｏＣＡＤ作为一款成功的计算机辅助软件在　

工程绘图中具有广泛的应用，它可以帮助设计人　

员进行绘图设计。ＣＡＤ已经成为现代工程设计最　

常用的工具，在机械、建筑、电子等领域得到了　

广泛的应用。但由于ＣＡＤ软件的通用性，可能造　

成在某些专业领域内的功能不足或缺失…。因此，　

有必要对ＣＡＤ进行二次开发，设计出符合特定领
