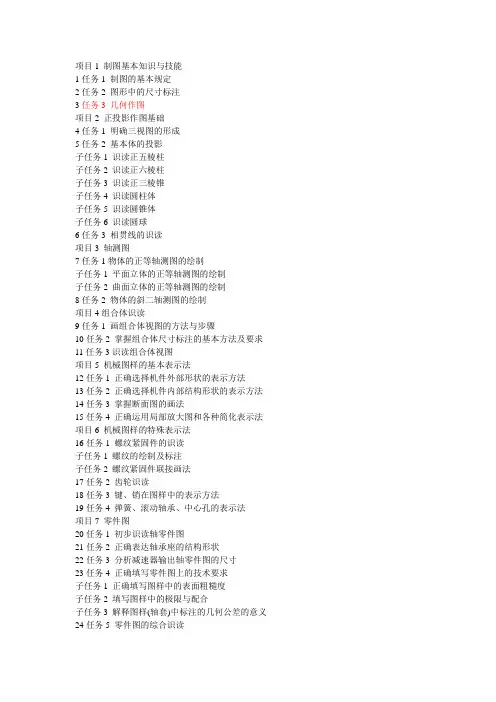

项目1 制图基本知识与技能
1任务1 制图的基本规定
2任务2 图形中的尺寸标注
3任务3 几何作图
项目2 正投影作图基础
4任务1 明确三视图的形成
5任务2 基本体的投影
子任务1 识读正五棱柱
子任务2 识读正六棱柱
子任务3 识读正三棱锥
子任务4 识读圆柱体
子任务5 识读圆锥体
子任务6 识读圆球
6任务3 相贯线的识读
项目3 轴测图
7任务1物体的正等轴测图的绘制
子任务1 平面立体的正等轴测图的绘制
子任务2 曲面立体的正等轴测图的绘制
8任务2 物体的斜二轴测图的绘制
项目4组合体识读
9任务1 画组合体视图的方法与步骤
10任务2 掌握组合体尺寸标注的基本方法及要求
11任务3识读组合体视图
项目5 机械图样的基本表示法
12任务1 正确选择机件外部形状的表示方法
13任务2 正确选择机件内部结构形状的表示方法
14任务3 掌握断面图的画法
15任务4 正确运用局部放大图和各种简化表示法
项目6 机械图样的特殊表示法
16任务1 螺纹紧固件的识读
子任务1 螺纹的绘制及标注
子任务2 螺纹紧固件联接画法
17任务2 齿轮识读
18任务3 键、销在图样中的表示方法
19任务4 弹簧、滚动轴承、中心孔的表示法
项目7 零件图
20任务1 初步识读轴零件图
21任务2 正确表达轴承座的结构形状
22任务3 分析减速器输出轴零件图的尺寸
23任务4 正确填写零件图上的技术要求
子任务1 正确填写图样中的表面粗糙度
子任务2 填写图样中的极限与配合
子任务3 解释图样(轴套)中标注的几何公差的意义
24任务5 零件图的综合识读 子任务1 识读阀杆零件图
子任务2 识读阀盖零件图
子任务3 识读阀体零件图
子任务4 识读托架零件图
项目8 装配图
25任务1 识读装配图
26任务2 拆画装配图
27任务3 装配体的测绘
项目9 计算机绘图AutoCAD 2012
28任务1 绘制矩形、圆和正六边形

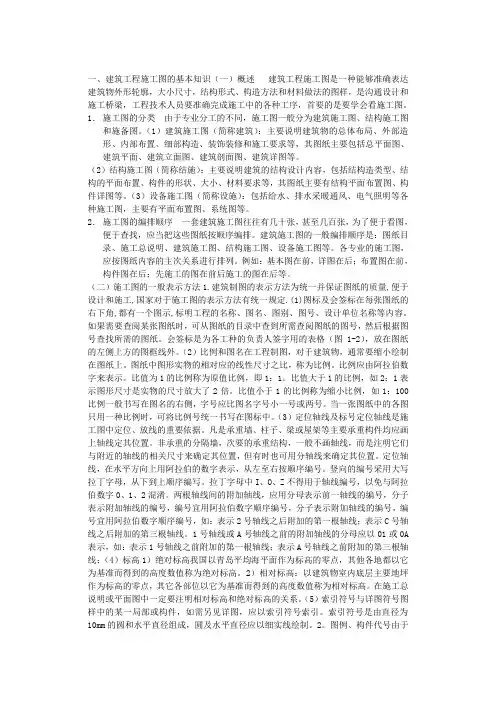

一、建筑工程施工图的基本知识（一）概述 建筑工程施工图是一种能够准确表达建筑物外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图样，是沟通设计和施工桥梁，工程技术人员要准确完成施工中的各种工序，首要的是要学会看施工图。
1． 施工图的分类 由于专业分工的不同，施工图一般分为建筑施工图、结构施工图和施备图。（1）建筑施工图（简称建筑）：主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等，其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
（2）结构施工图（简称结施）：主要说明建筑的结构设计内容，包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等，其图纸主要有结构平面布置图、构件详图等。（3）设备施工图（简称设施）：包括给水、排水采暖通风、电气照明等各种施工图，主要有平面布置图、系统图等。
2． 施工图的编排顺序 一套建筑施工图往往有几十张，甚至几百张，为了便于看图，便于查找，应当把这些图纸按顺序编排。建筑施工图的一般编排顺序是：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。各专业的施工图，应按图纸内容的主次关系进行排列。例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前后施工的图在后等。
（二）施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。如果需要查阅某张图纸时，可从图纸的目录中查到所需查阅图纸的图号，然后根据图号查找所需的图纸。会签标是为各工种的负责人签字用的表格（图1-2），放在图纸的左侧上方的图框线外。（2）比例和图名在工程制图，对于建筑物，通常要缩小绘制在图纸上。图纸中图形实物的相对应的线性尺寸之比，称为比例。比例应由阿拉伯数字来表示。比值为1的比例称为原值比例，即1：1。比值大于1的比例，如2：1表示图形尺寸是实物的尺寸放大了2倍。比值小于1的比例称为缩小比例，如1：100比例一般书写在图名的右侧，字号应比图名字号小一号或两号。当一张图纸中的各图只用一种比例时，可将比例号统一书写在图标中。（3）定位轴线及标号定位轴线是施工图中定位、放线的重要依据。凡是承重墙、柱子、梁或屋架等主要承重构件均应画上轴线定其位置。非承重的分隔墙，次要的承重结构，一般不画轴线，而是注明它们与附近的轴线的相关尺寸来确定其位置，但有时也可用分轴线来确定其位置。定位轴线，在水平方向上用阿拉伯的数字表示，从左至右按顺序编号。竖向的编号采用大写拉丁字母，从下到上顺序编写。拉丁字母中I、O、Z不得用于轴线编号，以免与阿拉伯数字0、1、2混淆。两根轴线间的附加轴线，应用分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编号，如：表示2号轴线之后附加的第一根轴线；表示C号轴线之后附加的第三根轴线。1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示，如：表示1号轴线之前附加的第一根轴线；表示A号轴线之前附加的第三根轴线；（4）标高1）绝对标高我国以青岛平均海平面作为标高的零点，其他各地都以它为基准而得到的高度数值称为绝对标高。2）相对标高：以建筑物室内底层主要地坪作为标高的零点，其它各部位以它为基准而得到的高度数值称为相对标高。在施工总说明或平面图中一定要注明相对标高和绝对标高的关系。（5）索引符号与详图符号图样中的某一局部或构件，如需另见详图，应以索引符号索引。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径应以细实线绘制。2。图例、构件代号由于建筑平面图一般采用较小的比例，所以门窗等建筑配件用规定的图例表示，并注上相应的代号及编号，如门的代号为M；窗的代号为C。同一类型的门或窗，编号应相同，如M-1、C1等，常用建筑配件图例。门窗图例中，剖面图以左为外，右为内；平面图则以下为外，上为内；立面图上开启方向线交角的一侧为安装同叶侧，实线为外开，虚线为开。在结构施工图中需要注明构件的名称，常采用代号表示。构件的代号通常以构件名称的汉语拼音第一个大写字母表示。表示是常用结构构件代号。板B、屋面板WB、空心板KB、槽形板CB、折板ZB、密肋板MB、楼梯板TB、盖板或沟盖板GB、盖板或沟盖板GB、挡雨板或檐板YB、吊车梁安全走道DB、墙板QB、天沟板TGB、梁L、屋雨梁WL、吊车梁DL、圈梁QL、过梁GL、连系梁LL、基础梁JL、楼梯梁TL、檩条LT、屋架WJ、托架TJ、天窗架CJ、框架KJ、刚架GJ、支架ZJ、柱Z、基础J、设备基础SJ、桩ZH、柱间支撑SJ、垂直支撑CC、水平支撑SC、梯T、雨篷YP、阳台YT、梁垫LD、预埋件M、天窗端壁TD、钢筋网W、钢筋骨架G。3。钢筋图示方法及尺寸标注（1）图示方法为了突出表示钢筋的配置情况，在构件结构图中，把钢筋画成粗实线，构件的外形轮廓线画成细实线，表1-4为构件轮廓表示方法；在构件的断面中，钢筋的截面则画成粗圆点。另外还要标注钢筋的编号，同类型的钢筋可采用同一钢筋编号。编号的方法是在该钢筋上画一条引出线，在其另一端画一直径为6mm细线圆圈，在圆圈内写上钢筋的编号。然后在引出线的水平部分上标注钢筋的尺寸表1-5列出了一般钢筋的图例。表1-6为钢筋网片图例，表1-7列出了钢筋的焊接接头的画，表1-8列出了钢筋的画法，图1-7列出了三种形式下的钢筋简化表示方法。
1
课程教案
课程名称：机械制图与CAD
课程代码：0340213
授课对象：年级12专业机械设计制造及自动化层次：本科
授课教师：李兆瑞
教师职称：高级
课 型：专业必修
学 时：4 学 时/周 合计:56学时
教材名称：机械制图(高等工科院校规划教材) 高雪强主编
开课系部：机电工程系
教学日期: 2012 年—2013 年学年第1 学期 2 广 东 技 术 师 范 学 院 天 河 学 院
教 案
2012 年9月 日第 周
第一章 制图的基本知识和技能
本章教学目的及基本要求：
通过本章的学习，能够正确使用绘图工具，初步了解国家标准《机械制图》的基本规定。掌握几何图形的画法和绘图的步骤以和方法。
本章教学内容的重点和难点：
一、本章重点：
1．掌握国家标准《机械制图》的基本规定；
2．绘图工具的正确使用；
3．平面图形的分析与作图；
4．掌握圆弧连接的方法和步骤。
二、本章难点：
1．尺寸的标注；
2．圆弧连接。
本章教学内容的深化和拓宽：
养成良好的习惯，严谨的工作作风
本章教学方法、方式：
讲授法，演示法教学、习题集作业、手工绘图
本章主要参考资料： 1. 机械制图（第六版）大连理工大学编
高等教育出版社出版
2. 机械制图（第三版）刘力主编
高等教育出版社出版
3. 画法几何学（第六版）大连理工大学编
高等教育出版社出版
3 广 东 技 术 师 范 学 院 天 河 学 院
单 元 教 案 首 页
2012年 9 月 日第 1 周
课题： 第一节 国家标准的基本规定 课次： 1
工程制图主要知识点总结
一、工程制图的概念和分类
1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。
2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。
二、工程制图的基本知识
1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。
2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。
3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。
4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。
三、工程制图的主要内容
1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。
2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。
3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。
四、工程制图的应用领域和重要意义
1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。
2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。
五、发展趋势和应用前景 1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。
