常用测井曲线名称
测井符号 中文名称
Rt 地层真电阻率
Rxo 冲洗带地层电阻率
Ild 深探测感应测井
Ilm 中探测感应测井
Ils 浅探测感应测井
Rd 深双侧向电阻率测井
Rs 浅双侧向电阻率测井
RMLL 微侧向电阻率测井
CON 感应测井
AC 声波时差
DEN 密度
CN 中子
GR 自然伽马
SP 自然电位
CAL 井径
K 钾
TH 钍
U 铀
KTH 无铀伽马
NGR 中子伽马
5700系列的测井项目及曲线名称
Star Imager 微电阻率扫描成像
CBIL 井周声波成像
MAC 多极阵列声波成像
MRIL 核磁共振成像
TBRT 薄层电阻率
DAC 阵列声波
DVRT 数字垂直测井
HDIP 六臂倾角
MPHI 核磁共振有效孔隙度
MBVM 可动流体体积
！簦全篁 翻
井温曲线在测井资料解释中的应用
口方立秋
（大庆油田有限责任公司测试技术报务分公司，黑龙江大庆１６３０００）
摘要：阐述了井温测井仪原理及应用范围，综合分析井下及地层的状态情况。应用表明，利用井温曲线，可提高测井资料解释精度，
为油田开发及资料综合分析提供重要指导价值。
关键词：井温曲线测并解释
一、测井原理
井温测井仪目前常用的是电阻温度
计。电阻温度计井下温度测量是采用桥
式电路，利用不同金属材料电阻元件的
温度系数差异，间接求出温度的变化。
即通过桥式电路将温度变化转换成电阻
的变化。井温引起电阻变化的规律为：
Ｒ ［１＋ａ（Ｔ—Ｔ。）］。式中：ＲＩ一温度为Ｔ时
的电阻值，单位为Ｑ；Ｔｎ一仪器的起始
点温度，为一常数；民一温度为Ｔｎ时的
电阻值，单位为Ｑ；ａ一电阻丝的温度系
数，１／℃。电阻的变化转换成电压信号输
出。
Ｔ ＫＡＵ
Ｉ Ｍｓ一＋Ｔ。
式中：Ｔ一仪器所测的温度，℃Ｌ～仪器
的起始点温度，℃；△ｕ 一ＭＮ两点电
位差，ｍＶ；Ｉ一下井电流强度，Ａ；Ｋ一仪
器常数，表示电阻每变化一个单位时，
温度的变化值。
二、应用范围
（１）注入量低，井段长的注水井。由
于注入量较低，地层的地温梯度受注入
水的影响较小，只需短时间关井，地温
就能很快恢复，在吸水层部位则会有异
常显示。参照同位素跟踪曲线的时间推
移记录，以及各个水咀的流量显示，经
过综合分析，从而确定吸水层位及吸水 量。
（２）工具正对射孔层的井。工具正
对射孔层时，在同位素示踪测井曲线
上，受工具沾污的影响较大，很难分清
是吸水还是沾污；在氧活化测井过程
中，无法正确判断水流方向，影响资料
的解释精度。井温曲线，尤其是静态井
温曲线，就可以弥补这些不足。
（３）沾污严重的井。井温测井的一
大优点就是不受流体粘度的影响，对于
井筒较脏，同位素示踪测井无法达到测
井目的时，综合井温资料可定性分析吸
水层位，确定主力吸水层。
主要测井曲线及其含义
主要测井曲线及其含义
一、自然电位测井：
测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井
SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。⑤判断水淹层。⑥沉积相研究。
自然电位正异常
Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）
咸水泥浆（相对与地层水电阻率而言）
自然电位测井
自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移
二、普通视电阻率测井（R4、R2.5）
普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。⑤地层对比。
电极系测井
2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：
顶：低点；
底：高值。
三、微电极测井（ML）
微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度
微电极测井
微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井
测井曲线解释
测井曲线基本原理及其应用

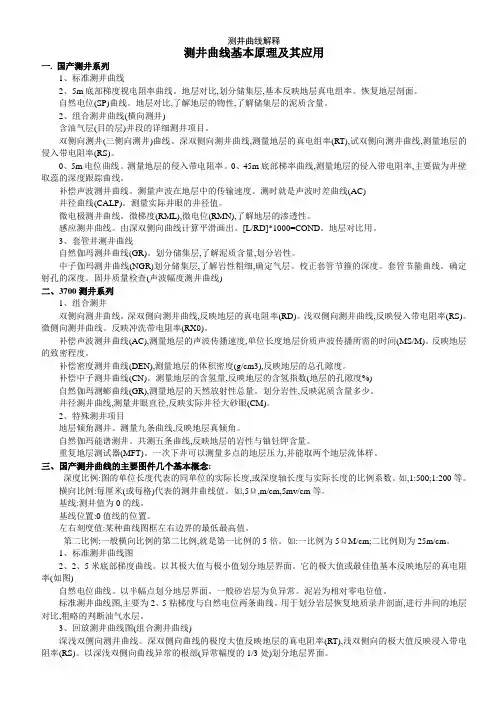

一. 国产测井系列
1、标准测井曲线
2、5m底部梯度视电阻率曲线。地层对比,划分储集层,基本反映地层真电组率。恢复地层剖面。
自然电位(SP)曲线。地层对比,了解地层的物性,了解储集层的泥质含量。
2、组合测井曲线(横向测井)
含油气层(目的层)井段的详细测井项目。
双侧向测井(三侧向测井)曲线。深双侧向测井曲线,测量地层的真电组率(RT),试双侧向测井曲线,测量地层的侵入带电阻率(RS)。
0、5m电位曲线。测量地层的侵入带电阻率。0、45m底部梯率曲线,测量地层的侵入带电阻率,主要做为井壁取蕊的深度跟踪曲线。
补偿声波测井曲线。测量声波在地层中的传输速度。测时就是声波时差曲线(AC)
井径曲线(CALP)。测量实际井眼的井径值。
微电极测井曲线。微梯度(RML),微电位(RMN),了解地层的渗透性。
感应测井曲线。由深双侧向曲线计算平滑画出。[L/RD]*1000=COND。地层对比用。
3、套管井测井曲线
自然伽玛测井曲线(GR)。划分储集层,了解泥质含量,划分岩性。
中子伽玛测井曲线(NGR)划分储集层,了解岩性粗细,确定气层。校正套管节箍的深度。套管节箍曲线。确定射孔的深度。固井质量检查(声波幅度测井曲线)
二、3700测井系列
1、组合测井
双侧向测井曲线。深双侧向测井曲线,反映地层的真电阻率(RD)。浅双侧向测井曲线,反映侵入带电阻率(RS)。微侧向测井曲线。反映冲洗带电阻率(RX0)。
补偿声波测井曲线(AC),测量地层的声波传播速度,单位长度地层价质声波传播所需的时间(MS/M)。反映地层的致密程度。
补偿密度测井曲线(DEN),测量地层的体积密度(g/cm3),反映地层的总孔隙度。
补偿中子测井曲线(CN)。测量地层的含氢量,反映地层的含氢指数(地层的孔隙度%)
自然伽玛测蟛曲线(GR),测量地层的天然放射性总量。划分岩性,反映泥质含量多少。
