[收稿日期]200501
29
[

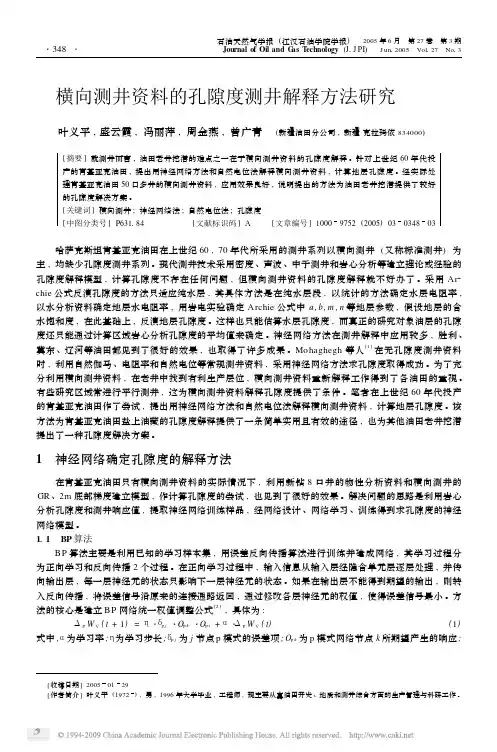

作者简介]叶义平(1972),男,1996年大学毕业,工程师,现主要从事油田开发、地质和测井综合方面的生产管理与科研工作。横向测井资料的孔隙度测井解释方法研究
叶义平,盛云霞,冯丽萍,周金燕,曾广青 (新疆油田分公司,新疆克拉玛依834000)[摘要]就测井而言,油田老井挖潜的难点之一在于横向测井资料的孔隙度解释。针对上世纪60年代投产的肯基亚克油田,提出用神经网络方法和自然电位法解释横向测井资料,计算地层孔隙度。经实际处理肯基亚克油田50口多井的横向测井资料,应用效果良好,说明提出的方法为油田老井挖潜提供了较好的孔隙度解决方案。[关键词]横向测井;神经网络法;自然电位法;孔隙度[中图分类号]P631184[文献标识码]A [文章编号]10009752(2005)030348
03 哈萨克斯坦肯基亚克油田在上世纪60,70年代所采用的测井系列以横向测井(又称标准测井)为主,均缺少孔隙度测井系列。现代测井技术采用密度、声波、中子测井和岩心分析等建立理论或经验的孔隙度解释模型,计算孔隙度不存在任何问题,但横向测井资料的孔隙度解释就不好办了。采用Ar2chie公式反演孔隙度的方法只适应纯水层,其具体方法是在纯水层段,以统计的方法确定水层电阻率,以水分析资料确定地层水电阻率,用岩电实验确定Archie公式中a,b,m,n等地层参数,假设地层的含水饱和度,在此基础上,反演地层孔隙度。这样也只能估算水层孔隙度,而真正的研究对象油层的孔隙度还只能通过计算区域岩心分析孔隙度的平均值来确定。神经网络方法在测井解释中应用较多,胜利、冀东、辽河等油田都见到了很好的效果,也取得了许多成果。Mohaghegh等人[1]在无孔隙度测井资料时,利用自然伽马、电阻率和自然电位等常规测井资料,采用神经网络方法求孔隙度取得成功。为了充分利用横向测井资料,在老井中找到有利生产层位,横向测井资料重新解释工作得到了各油田的重视。有些研究区域常进行平行测井,这为横向测井资料解释孔隙度提供了条件。笔者在上世纪60年代投产的肯基亚克油田作了尝试,提出用神经网络方法和自然电位法解释横向测井资料,计算地层孔隙度。该方法为肯基亚克油田盐上油藏的孔隙度解释提供了一条简单实用且有效的途径,也为其他油田老井挖潜提出了一种孔隙度解决方案。1 神经网络确定孔隙度的解释方法在肯基亚克油田只有横向测井资料的实际情况下,利用新钻8口井的物性分析资料和横向测井的GR、2m底部梯度建立模型,作计算孔隙度的尝试,也见到了很好的效果。解决问题的思路是利用岩心分析孔隙度和测井响应值,提取神经网络训练样品,经网络设计、网络学习、训练得到求孔隙度的神经网络模型。111 BP算法BP算法主要是利用已知的学习样本集,用误差反向传播算法进行训练并建成网络,其学习过程分为正向学习和反向传播2个过程。在正向学习过程中,输入信息从输入层经隐含单元层逐层处理,并传向输出层,每一层神经元的状态只影响下一层神经元的状态。如果在输出层不能得到期望的输出,则转入反向传播,将误差信号沿原来的连接通路返回,通过修改各层神经元的权值,使得误差信号最小。方法的核心是建立BP网络统一权值调整公式[2],具体为: ΔpWij(t+1)=η・δpj・Opk・Opi+α・ΔpWij(t)(1)式中,α为学习率;η为学习步长;δpj为j节点p模式的误差项;Opk为p模式网络节点k所期望产生的响应;・843・石油天然气学报(江汉石油学院学报) 2005年6月 第27卷 第3期JournalofOilandGasTechnology(J1JPI) Jun12005 Vol127 No13

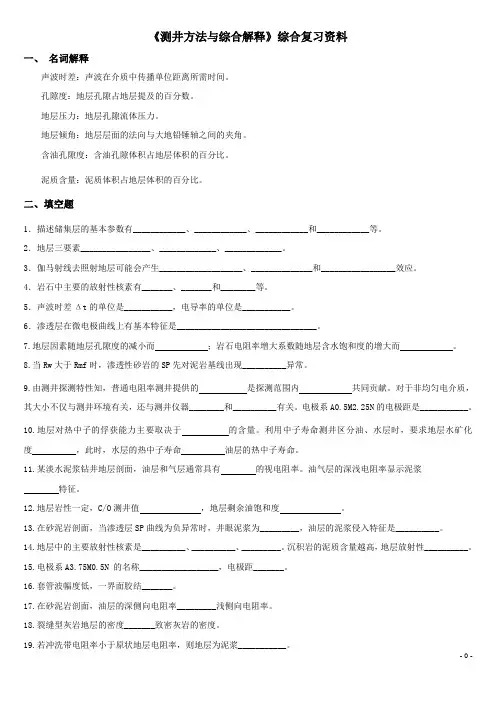

- 0 - 《测井方法与综合解释》综合复习资料
一、 名词解释
声波时差：声波在介质中传播单位距离所需时间。
孔隙度：地层孔隙占地层提及的百分数。
地层压力：地层孔隙流体压力。
地层倾角：地层层面的法向与大地铅锤轴之间的夹角。
含油孔隙度：含油孔隙体积占地层体积的百分比。
泥质含量：泥质体积占地层体积的百分比。
二、填空题
1．描述储集层的基本参数有____________、____________、____________和____________等。
2．地层三要素________________、_____________、_____________。
3．伽马射线去照射地层可能会产生___________________、______________和_________________效应。
4．岩石中主要的放射性核素有_______、_______和________等。
5．声波时差Δt的单位是___________，电导率的单位是___________。
6．渗透层在微电极曲线上有基本特征是________________________________。
7.地层因素随地层孔隙度的减小而 ；岩石电阻率增大系数随地层含水饱和度的增大而 。
8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。
9.由测井探测特性知，普通电阻率测井提供的 是探测范围内 共同贡献。对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器________和__________有关。电极系A0.5M2.25N的电极距是___________。
10.地层对热中子的俘获能力主要取决于 的含量。利用中子寿命测井区分油、水层时，要求地层水矿化度 ，此时，水层的热中子寿命 油层的热中子寿命。
《测井方法与综合解释》综合复习资料
一、 名词解释
声波时差：声波在介质中传播单位距离所需时间。
孔隙度：地层孔隙占地层提及的百分数。
地层压力：地层孔隙流体压力。
地层倾角：地层层面的法向与大地铅锤轴之间的夹角。
含油孔隙度：含油孔隙体积占地层体积的百分比。
泥质含量：泥质体积占地层体积的百分比。
二、填空题 1．描述储集层的基本参数有____________、____________、____________和____________等。
2．地层三要素________________、_____________、_____________。
3．伽马射线去照射地层可能会产生___________________、______________和_________________效应。
4．岩石中主要的放射性核素有_______、_______和________等。
5．声波时差Δt的单位是___________，电导率的单位是___________。
6．渗透层在微电极曲线上有基本特征是________________________________。
7.地层因素随地层孔隙度的减小而 ；岩石电阻率增大系数随地层含水饱和度的增大而 。
8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。
9.由测井探测特性知，普通电阻率测井提供的 是探测范围内 共同贡献。对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器________和__________有关。电极系A0.5M2.25N的电极距是___________。
10.地层对热中子的俘获能力主要取决于 的含量。利用中子寿命测井区分油、水层时，要求地层水矿化度 ，此时，水层的热中子寿命 油层的热中子寿命。
《测井方法与综合解释》综合复习资料
一、 名词解释
声波时差：声波在介质中传播单位距离所需时间。
孔隙度：地层孔隙占地层提及的百分数。
地层压力：地层孔隙流体压力。
地层倾角：地层层面的法向与大地铅锤轴之间的夹角。
含油孔隙度：含油孔隙体积占地层体积的百分比。
泥质含量：泥质体积占地层体积的百分比。
二、填空题 1．描述储集层的基本参数有____________、____________、____________和____________等。
2．地层三要素________________、_____________、_____________。
3．伽马射线去照射地层可能会产生___________________、______________和_________________效应。
4．岩石中主要的放射性核素有_______、_______和________等。
5．声波时差Δt的单位是___________，电导率的单位是___________。
6．渗透层在微电极曲线上有基本特征是________________________________。
7.地层因素随地层孔隙度的减小而 ；岩石电阻率增大系数随地层含水饱和度的增大而 。
8.当Rw大于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。
9.由测井探测特性知，普通电阻率测井提供的 是探测范围内 共同贡献。对于非均匀电介质，其大小不仅与测井环境有关，还与测井仪器________和__________有关。电极系A0.5M2.25N的电极距是___________。
10.地层对热中子的俘获能力主要取决于 的含量。利用中子寿命测井区分油、水层时，要求地层水矿化度 ，此时，水层的热中子寿命 油层的热中子寿命。
