- 1 - 电学基础知识点填空
一、单位换算
电流的国际单位为_______：1μA =________ mA 1mA=_________ A
电压的国际单位为_______： 1kV = _______v 1mv=__________ v
电阻国际单位为_______：1MΩ=_______KΩ=________Ω 1KΩ=________Ω
电能国际单位为_______：1kw.h=___________J
电功率国际单位为_______： 1kw=_________w
时间国际单位为_________： 1h=__________min 1min=__________s
二、电学计算公式
电学特点与原理公式
特点或原理 串联电路 并联电路
电流：I
电压：U
电阻：R
总电能：W
总电功率：P
电路特点 串联分压： 并联分流：
电功率计算公式：
电能计算公式：
三、 两大定律
1、欧姆定律：导体中的电流，跟导体两端的__________成正比，跟导体的__________成反比。
数学表达式 ：I=__________ 推导公式：R=__________ U=__________
2、焦耳定律：电流通过导体产生的热量跟______的平方成正比，跟导体的_______成正比，跟通电__________成正比。
计算公式：____________________
四、五个基本物理量
（一）、电流
1、形成：电荷的__________移动形成电流 。
2、获得持续电流的条件：(1)_______________ (2)_________________
3、电流表的使用方法：
① 电流表要__________在电路中；
② 电流要从电流表的__________接线柱流入，__________接线柱流出，否则指针反偏。
第一章 电路的基本概念和基本定理
第一节 电路和电路模型
目标：掌握电路的作用和构成及电路模型的概念。
1-1手电筒电路
电路和电路模型基本概念
1.电路特点：
电路设备通过各种连接所组成的系统，并提供了电流通过途径。
2. 电路的作用：
图 1-1 电路模型
(1) 实现能量转换和电能传输及分配。
(2) 信号处理和传递。
3． 电路模型：理想电路元件：突出实际电路元件的主要电磁性能，忽略次要因素的元件；把实际电路的本质特征抽象出来所形成的理想化的电路。即为实际电路的电路模型；
例图 1-1 ：最简单的电路——手电筒电路
4 ．电路的构成：电路是由某些电气设备和元器件按一定方式连接组成。
（1）电源：把其他形式的能转换成电能的装置及向电路提供能量的设备，如干电池、蓄电池、发电机等。
（2）负载：把电能转换成为其它能的装置也就是用电器即各种用电设备，如电灯、电动机、电热器等。
（3）导线：把电源和负载连接成闭合回路，常用的是铜导线和铝导线。
（4）控制和保护装置：用来控制电路的通断、保护电路的安全，使电路能够正常工作，如开关，熔断器、继电器等。
第二节、电路的基本物理量
目标：
掌握电路基本物理量的概念、定义及有关表达式；
了解参考方向内涵及各物理量的度量及计算方法。 重点：各物理量定义的深刻了解和记忆。
一：电流、电压及其参考方向
1．电流
(1) 定义：带电粒子的定向运动形成电流，单位时间内通过导体横截面的电量定义为电流强度。
(2) 电流单位：安培 (A) ， 1A ＝ 10³mA ＝ 10^6μA ， 1 kA ＝ 10³ A
(3) 电流方向：规定正电荷运动的方向为电流的实际方向。电流的大小和方向不随时间的变化而变化为直流电，用I表示 ，方向和大小随时间的变化而变化为交流电，用i表示。任意假设的电流流向称为电流的参考方向。
（4）标定：在连接导线上用箭头表示，或用双下标表示。
教育内容 电的基础知识
教学目标 知识目标 1.学习关于电的基础知识
2.认识电流、电压和电阻
能力目标 3.能够理解电流、电压和电阻三者之间的关系
情感目标 4.认识电子科技在生产、生活中的重要作用
教学重点 理解电的三要素之间的关系
教学难点 理解电流形成的原因和电流的方向
教学媒体 万用表、电源、导线
教学过程与方法：
一、导入新课
随着电子科学技术的发展，以及电子信息技术的发展对科学技术、国民经济和国防领域的日益深入的影响和渗透，电子技术的知识、理论和方法在我们现在的生活和工作中越来越重要。
二、讲授新课
物质是由分子构成的，而分子又是由原子组成的，原子是由原子核和核外电子构成的，每个原子都有一个原子核和若干个电子，每个电子都带一个单位负电荷，原子核带正电荷。通常情况下原子核所带的正电荷与它核外电子所带负电荷数是相同的，这时正负相抵物体不显电性。
大量电子在某种力的作用下，都朝相同方向流动起来，就形成了电流，电流不但有大小的不同，还有方向的不同。
人们把与电子流动相反的方向定义为电流的方向，并且把电流流出的一端叫做正极，流入的一端称作负极。 电流大小的单位是安培（Ａ）
1A＝1000mA 1mA=1000μA
因为有水压的存在，水流动起来，电压的存在形成电流，衡量电压大小的单位叫做伏特（V）
1V=1000mV 1mV=1000μV
电流在导体中流动也会受到阻力，人们把这种阻力称为电阻，不同材料的导体的电阻率不同，相同材质的导体，截面积越大电阻越小，长度越长，电阻越大。
衡量电阻大小的单位是欧姆（Ω）
1000Ω=1kΩ 1000kΩ=1MΩ
我们把电流、电压、电阻称为电的三要素。
三、课堂小结
电的三要素，我们现在只要了解一下就可以，他们之间的关系，在物理课中还要学习。

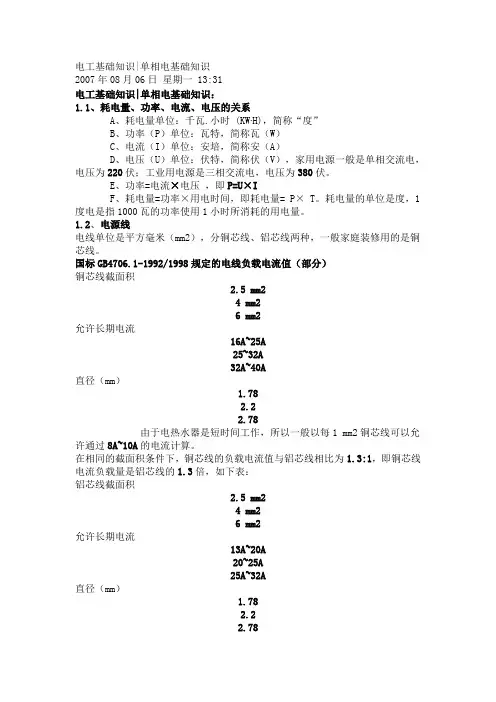

电工基础知识|单相电基础知识
2007年08月06日 星期一 13:31
电工基础知识|单相电基础知识：
1.1、耗电量、功率、电流、电压的关系
A、耗电量单位：千瓦.小时 (KW∙H)，简称“度”
B、功率（P）单位：瓦特，简称瓦（W）
C、电流（I）单位：安培，简称安（A）
D、电压（U）单位：伏特，简称伏（V），家用电源一般是单相交流电，电压为220伏；工业用电源是三相交流电，电压为380伏。
E、功率=电流×电压 ，即P=U×I
F、耗电量=功率×用电时间，即耗电量= P× T。耗电量的单位是度，1度电是指1000瓦的功率使用1小时所消耗的用电量。
1.2、电源线
电线单位是平方毫米（mm2），分铜芯线、铝芯线两种，一般家庭装修用的是铜芯线。
国标GB4706.1-1992/1998规定的电线负载电流值（部分）
铜芯线截面积
2.5 mm2
4 mm2
6 mm2
允许长期电流
16A~25A
25~32A
32A~40A
直径（mm）
1.78
2.2
2.78
由于电热水器是短时间工作，所以一般以每1 mm2铜芯线可以允许通过8A~10A的电流计算。
在相同的截面积条件下，铜芯线的负载电流值与铝芯线相比为1.3:1，即铜芯线电流负载量是铝芯线的1.3倍，如下表：
铝芯线截面积
2.5 mm2
4 mm2
6 mm2
允许长期电流
13A~20A
20~25A
25A~32A
直径（mm）
1.78
2.2
2.78 家庭电路设计，2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm 2，插座2.5 mm2，空调4 mm2专线。2000年后，电路设计一般是：进户线6—10 mm2，照明2.5 mm 2，插座4 mm 2，空调6 mm 2专线。（songwei 注：北京很多住宅是：进户线6—10 mm2，照明2.5 mm 2，插座2.5 mm 2，空调4 mm 2专线）
