2013年江苏省技能大赛计算机网络技术项目模拟题

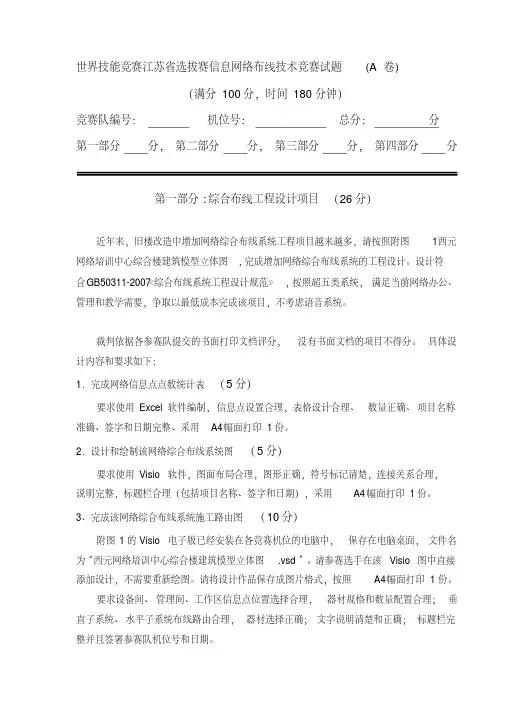

综合布线模拟题竞赛要求本次竞赛项目分为5个模块，模块一、模块二、模块三、模块四为本次竞赛项目的网络布线考核内容，模块五为无线传感网考核内容，所有参赛者均需参加这部分内容的考核。

模块一：光纤网布线及安装要求：1)按照附图1-4所示，完成BD机柜内光纤配线架等设备的安装。

2)按附图1-1、1-2所示，要求完成BD-FD1\BD-FD2主干光纤敷设，主干链路安装1根PVC线管Φ50mm，墙体至BD机柜部分线管贴地敷设，主干光纤敷设4根光缆，并制作快速连接头，光纤整理入架，并做好标签。

模块二：建筑物布线系统要求：1)按照附图1-4所示，完成BD机柜内24口配线架、110配线架的安装，要求安装位置正确，安装牢固。

2)按照附图1-3所示位置完成FD1\FD2壁装机柜内配线架的安装，要求安装位置正确，安装牢固。

3)完成BD-FD1电话通讯线缆干线敷设，敷设1根主干25对大对数至FD1，选择对应色谱并完成25对大对数中的6对线缆端接，线缆整理入架，并做好标签。

4)完成BD-FD2电话通讯线缆干线敷设，敷设1根主干25对大对数至FD2，选择对应色谱并完成25对大对数中的6对线缆端接，线缆整理入架，并做好标签。

5)完成FD1壁装机柜24口配线架端口端接，按照图纸要求选择对应的模块，模块端接线序统一按照568B进行端接，并做好标签记号。

6)按照附图1-3所示位置完成FD2壁装机柜内配线架的安装，要求安装位置正确，安装牢固。

7)完成FD2壁装机柜24口配线架端口端接，按照图纸要求选择对应的模块，模块端接线序统一按照568B进行端接，并做好标签记号。

8)完成FD2壁装机柜110配线架6对线缆端接，按照图纸要求选择对应的模块，选择对应色谱序进行端接，并做好标签记号。

9)按照附图1-2、1-3、1-4，用EXCEL等软件进行综合布线系统设备线缆连接表的制作（包括线缆起点、终点、线缆型号、长度等等），示例如下所示：图1 综合布线系统拓扑结构图表1 设备线缆连接表模块三：办公及家庭网络布线要求：1)按照附图1-2所示完成FD1壁装机柜到终端的水平子系统的安装，使用Φ20PVC线管来实现链路的安装，线管与机柜接口处使用黄腊管连接，要求安装位置正确，固定牢固，接头整齐美观，布线施工规范合理。

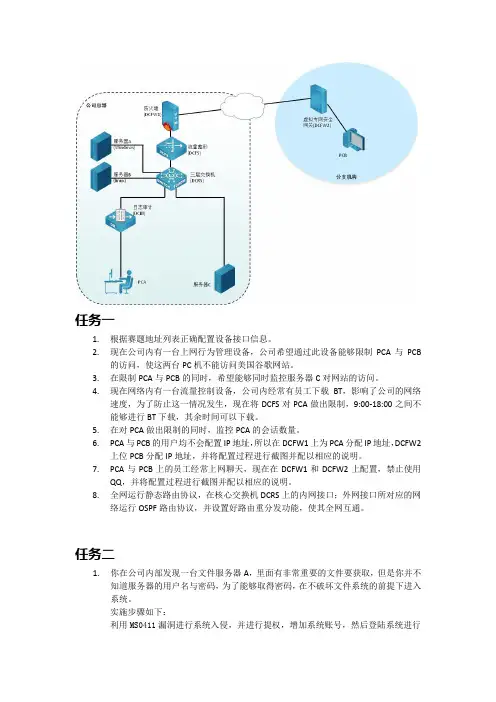

任务一1.根据赛题地址列表正确配置设备接口信息。

2.现在公司内有一台上网行为管理设备，公司希望通过此设备能够限制PCA与PCB的访问，使这两台PC机不能访问美国谷歌网站。

3.在限制PCA与PCB的同时，希望能够同时监控服务器C对网站的访问。

4.现在网络内有一台流量控制设备，公司内经常有员工下载BT，影响了公司的网络速度，为了防止这一情况发生，现在将DCFS对PCA做出限制，9:00-18:00之间不能够进行BT下载，其余时间可以下载。

5.在对PCA做出限制的同时，监控PCA的会话数量。

6.PCA与PCB的用户均不会配置IP地址，所以在DCFW1上为PCA分配IP地址，DCFW2上位PCB分配IP地址，并将配置过程进行截图并配以相应的说明。

7.PCA与PCB上的员工经常上网聊天，现在在DCFW1和DCFW2上配置，禁止使用QQ，并将配置过程进行截图并配以相应的说明。

8.全网运行静态路由协议，在核心交换机DCRS上的内网接口；外网接口所对应的网络运行OSPF路由协议，并设置好路由重分发功能，使其全网互通。

任务二1.你在公司内部发现一台文件服务器A，里面有非常重要的文件要获取，但是你并不知道服务器的用户名与密码，为了能够取得密码，在不破坏文件系统的前提下进入系统。

实施步骤如下：利用MS0411漏洞进行系统入侵，并进行提权，增加系统账号，然后登陆系统进行系统恢复。

2.为了能够更好的管理服务器，需要对服务器A、B进行管理2.1 Linux系统加固2.1.1 开启防火墙2.1. 2账户管理，删除没用的账号2.1. 3对系统账号进行登录限制2.1. 4 不允许root用户直接登录操作系统2.1. 5 更改缺省密码长度限制2.1. 6设备应配置日志功能，记录对与设备相关的安全事件。

2.1. 7关闭无效的服务，提高系统性能，增加系统安全性。

2.2 Windows系统加固2. 2.1 开启Windows防火墙，关闭ping服务，打开3389、80等服务2. 2.2账户管理，删除没用的账号2.2.3对系统账号进行登录限制2.2.4 不允许administrator用户直接登录操作系统，并添加管理员账号。

江苏省中等职业学校学生学业水平考试计算机网络类技能考试卷二一、考试说明依据《江苏省中等职业学校学生学业水平考试网络技术类技能考试大纲》，以专业通用技能为主要考试内容，包括综合布线系统施工、网络组建、服务器架设三个项目。

考试总时长为 150 分钟。

其中，综合布线系统施工项目考试时长为 50 分钟，网络组建项目考试时长为 50 分钟，服务器架设项目考试时长为 50 分钟。

各项目的考试时间可以合并使用。

二、试卷内容项目一综合布线系统施工（30分）（一）网络跳线制作和测试（5分）现场制作网络跳线2根，要求跳线长度误差必须控制在±20毫米以内，线序正确，压接护套到位，剪掉牵引线，线标正确,符合GB50312-2016规定，跳线合格，其它具体要求如下：1.1根六类非屏蔽铜缆跳线，T568A-T568B线序，长度450毫米；2.1根六类非屏蔽铜缆跳线，T568A-T568A线序，长度470毫米；（二）完成测试链路端接（10分）在图1所示的配线实训装置上，任选2组链路，使用超五类双绞线，按照T568B 线序，完成2组测试链路的布线和模块端接，路由按照图1左视图所示，每组链路有3根跳线，端接6次。

要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。

图1（三）完成管槽铺设与链路端接（10分）在图2 “配线实训装置侧面布线安装示意图”，使用Φ20PVC线管、管卡、信息点底盒进行安装。

在Φ20PVC线管中铺设2根超五类双绞线，其中一根一端端接在网络配线架的5号端口，另外一端端接RJ45模块，并且安装在双口面板的左侧端口上。

另外一根一端端接在网络配线架的11号端口，另外一端端接RJ45模块，并且安装在双口面板的右侧端口上。

要求：信息点底盒在侧布线面板上的位置考生自己确定，固定牢固，位置方正。

线管长度大于70cm，自制弯头插入机柜，线管铺设水平、垂直、稳固，链路连通。

图2 配线实训装置侧面布线安装示意图（四）施工管理（5分）1. 现场设备、材料、工具、堆放整齐、有序。

《计算机网络应用》技能大赛模拟题拓扑编址:设备名称接口地址PC1 IP 192.168.10.100/24 PC2 IP 192.168.20.100/24 PC3 IP 192.168.30.100/24 PC4 IP 10.11.12.100/24S3760 VLAN10 192.168.10.1/24S3760 VLAN20 192.168.20.1/24S3760 VLAN30 192.168.30.1/24S3760 F0/24 192.168.2.1/24R1762A F1/1 192.168.2.2/24R1762A S1/2 200.1.1.1/30R1762B S1/2 200.1.1.2/30R1762B F1/0 10.11.12.1/24SERVER1 IP 192.168.30.252/24 SERVER2 IP 192.168.30.253/24 SERVER1和2物理主机IP 192.168.30.254/24 SERVER3 IP 10.11.12.100/24实验题目1、在S3760与S2126上划分VLAN，将PC机与服务器加入到相应的VLAN 中。

S2126A划分VLAN、端口S2126B划分VLAN、端口S3760B划分VLAN2、服务器直接连接在核心交换机SW3760的Fa0/1上，需要在两个端口上限制接入服务器的数量，F0/1限制为4台，超过后将关闭该端口。

3、为S3760上的VLAN接口、R1762A和R1762B上的以太网接口配置IP地址。

S3760上的VLAN配置R1762A以太网接口配置R1762B以太网接口配置4、在S3760A使用具有三层特性的物理端口实现RIP路由与R1762A实现内网的互联。

5、R1762A和R1762B之间运行静态路由协议，提供园区内部网络的连通性。

6、在R1762A和R1762B之间建立PPP链路，并对PPP进行CHAP验证。
