绕线式电动机的原理

绕线式电动机工作原理三相异步电动机由定子和转子两个基本部分组成。

定子是电动机的固定部分，用于产生旋转磁场，主要由定子铁芯、定子绕组和基座等部件组成。

转子是电动机的转动部分，由转子铁芯、转子绕组和转轴等部件组成，其作用是在旋转磁场作用下获得转动力矩。

转子按其结构的不同分为鼠笼式转子和绕线式转子。

鼠笼式转子用铜条安装在转子铁芯槽内，两端用端环焊接，形状像鼠笼。

中小型转子一般采用铸铝方式。

绕线式转子的绕组和定子绕组相似，三相绕组连接成星形，三根端线连接到装在转轴上的三个铜滑环上，通过一组电刷与外电路相连接。

交流电动机电机是实现电能和机械能互相转换的旋转装置。

本章主要介绍交流电动机的基本构造、工作原理、转速与转矩之间的机械特性及起动、反转、调速及制动的基本原理和使用方法等。

三相异步电动机的构造三相异步电动机分主要由定子(固定部分)和转子(旋转部分)两个基本部分组成。

见下图三相异步电动机的定子构成：由和装在机座内的圆筒形以及其中的三相组成。

见下图三相异步电动机的转子铁心是圆柱状的，也是用硅钢片叠成，表面冲有槽，用来放置转子绕组。

转子铁心装在转轴上，轴上加机械负载。

根据构造的不同可分为鼠笼式和绕线式两种。

鼠笼式异步电动机若去掉转子铁心，嵌放在铁心槽中的转子绕组，就象一个“鼠笼”，它一般是用铜或铝铸成。

见下图绕线式异步电动机的转子绕组同定子绕组一样也是三相的，它联接成星型。

每相绕组的的始端联接在三个铜制的滑环上，滑环固定在转轴上。

环与环，环与转轴之间都是互相绝缘的。

在环上用弹簧压着碳质电刷。

起动电阻和调速电阻是借助于电刷同滑环和转子绕组联接，见下图。

绕线机的原理
绕线机是一种用于制造线圈的设备，它可以将导线或绕线材料绕在一个特定的形状上，通常用于制造电动机、变压器、电感器等电气设备。

绕线机的原理是利用电机驱动绕线轴旋转，同时控制导线的张力和绕线速度，使得导线可以均匀地绕在线圈骨架上，从而形成所需要的线圈结构。

首先，绕线机通过电机驱动绕线轴旋转，绕线轴上通常安装有多个线圈骨架，每个线圈骨架上都有一定数量的导线通孔。

当绕线轴旋转时，导线会随着绕线轴的旋转而被拉伸，并通过导线通孔穿过线圈骨架。

在这个过程中，绕线机需要通过控制系统来调节绕线轴的旋转速度，以及导线的张力，从而保证导线可以均匀地绕在线圈骨架上。

其次，绕线机需要根据所需要的线圈结构来调节绕线轴的旋转方向和速度。

不同的线圈结构需要不同的绕线方式，有些需要交叉绕线，有些需要同向绕线，还有些需要特定的绕线角度。

因此，绕线机的控制系统需要能够根据不同的要求来调节绕线轴的旋转方式和速度，以满足不同线圈结构的需求。

最后，绕线机需要通过传感器和控制系统来监测绕线过程中的张力、速度和位置等参数，以确保绕线质量和稳定性。

传感器可以实时监测导线的张力和绕线轴的位置，控制系统则根据传感器的反馈信号来调节绕线轴的旋转速度和张力，从而保证导线可以均匀地绕在线圈骨架上，不会出现松紧不均或者绕线错位的情况。

综上所述，绕线机的原理是通过电机驱动绕线轴旋转，同时通过控制系统来调节绕线轴的旋转速度和导线的张力，以及监测绕线过程中的各项参数，从而实现对线圈结构的精确控制和稳定绕线质量的保证。

这种原理不仅适用于传统的手动绕线机，也可以应用于自动化的数控绕线机，以满足不同规格和要求的线圈制造需求。

绕线电动机的转子串频敏变阻器起动
的动作原理
绕线型异步电动机转子串电阻的起动方法中，转子电阻是逐级切除的，转子电流及转矩会突然变化，产生机械冲击，使运行不平稳。

频敏变阻器的阻抗能够随着电动机转速的上升、转子电流频率的下降而自动减小，它是绕线型异步电动机较为理想的一种起动装置。

（1）频敏变阻器
频敏变阻器就是一个铁心损耗非常大的三相电抗器。

它的铁心由较厚的钢板叠成，三个绕组接成星形串联在转子电路中，电动机转速增高时，转子和旋转磁场的相对转速减小，转子电流频率降低，频敏变阻器的磁滞损耗减小，阻抗减小，电动机转子串频敏变阻器起动的控制电路如图1所示。

图1 电动机转子串频敏变阻器起动的控制电路
（2）电动机转子串频敏变阻器起动的控制电路的工作过程
合上电源开关QS，按下起动按钮SB2，接触器KMl线圈通电自锁，电动机接通三相交流电源转子串频敏变阻器起动，同时时间继电器KT线圈通电延时开始。

延时结束时，KT 的延时闭合触点闭合，K线圈通电并自锁，K的动断触点断开热继电器FR的旁路触点加入电路作过载保护，K的一个常开触点接通KM2线圈，KM2动合触点闭合切除频敏变阻器。

（3）频敏变阻器的使用和调整
使用中当频敏变阻器的起动特性不太理想时，就需要结合现场情况作某些调整，来满足生产的需要。

主要包括如下两点：
①改线圈匝数：频敏变阻器绕组有三个抽头，分别为100％（起动电流过大时用）、85％（出厂）、71％匝数（起动电流过小时用）。

②磁路调整：刚起动和切除频敏变阻器时，防止冲击电流，加大上轭板与铁芯气隙。

自动绕线机原理
自动绕线机是一种用于生产电子元件的设备，它的原理是利用电动机驱动线轴旋转，通过控制系统控制线轴的旋转速度和方向，从而实现对线材的自动绕绕。

自动绕线机广泛应用于电感器、变压器、电动机等领域，是现代工业生产中不可或缺的设备之一。

自动绕线机的原理主要包括以下几个方面：
1. 电动机驱动。

自动绕线机中的电动机通常采用步进电机或伺服电机，通过控制电动机的转速和方向来控制线轴的旋转。

电动机的驱动是实现自动绕线机运转的基础，其稳定性和精准度直接影响到绕线质量和效率。

2. 线轴控制。

自动绕线机中的线轴是绕线的关键部件，线轴的旋转速度和方向决定了绕线的方式和效果。

通过控制系统对线轴的控制，可以实现不同形式的线圈绕制，满足不同规格和要求的电子元件生产需要。

3. 控制系统。

自动绕线机的控制系统是整个设备的大脑，它通过对电动机和线轴的控制，实现对绕线过程的精准控制。

控制系统通常采用PLC（可编程逻辑控制器）或者单片机等设备，通过预设程序实现自动化的绕线操作。

4. 传感器。

在自动绕线机中，传感器起着监测和反馈信号的作用，通过传感器可以实时监测线轴的位置和速度，从而实现对绕线过程的闭环控制。

传感器的准确性和灵敏度对于自动绕线机的稳定性和精度至关重要。

综上所述，自动绕线机是通过电动机驱动线轴旋转，通过控制系统控制线轴的旋转速度和方向，实现对线材的自动绕绕的设备。

其原理包括电动机驱动、线轴控制、控制系统和传感器等方面，通过这些关键部件的协调配合，实现了电子元件生产中对线圈绕制的自动化和精准化，极大地提高了生产效率和产品质量。

绕线式异步电机一、概述绕线式异步电机是一种常见的交流电动机，也称为感应电动机。

它的转子上没有直接连接到电源的导线，而是通过感应作用来产生转矩。

它的结构简单、可靠性高、成本低廉，因此被广泛应用于各种工业领域。

二、结构组成1. 定子：由铁芯和绕组组成，绕组通常为三相对称分布。

2. 转子：由铁芯和导体环（也称为“杆”）组成，通常采用铝或铜制造。

3. 端盖：安装在电机两端，用于固定轴承和密封。

三、工作原理1. 三相交流电源输入定子绕组，形成旋转磁场。

2. 旋转磁场感应在转子导体环中产生感应电流。

3. 感应电流在转子导体环中产生磁场，并与定子旋转磁场相互作用。

4. 由于磁场作用力的影响，转子开始旋转，并不断受到驱动力的作用。

四、分类及特点1. 按功率大小：小功率异步电机、中功率异步电机、大功率异步电机。

2. 按转子结构：绕线式异步电机、铸铝转子异步电机、抗风转子异步电机等。

3. 特点：启动转矩大、运行稳定、结构简单、维护方便、价格低廉。

五、应用领域1. 工业制造：例如水泵、风扇、压缩机等。

2. 农业领域：例如拖拉机和农用机械等。

3. 其他领域：例如家用电器（如洗衣机和空调）以及交通运输（如电动汽车）等。

六、维护保养1. 定期检查轴承，并加注适量的润滑油。

2. 检查定子和转子之间的间隙是否合适，如果不合适需要及时调整。

3. 定期检查绕组，防止接触不良或短路现象。

七、总结绕线式异步电机是一种常见的交流电动机，具有启动转矩大、运行稳定等特点。

它被广泛应用于各种工业领域，如水泵、风扇和压缩机等。

在使用过程中，需要注意定期检查轴承和绕组等部件，以保证电机的正常运行。

无刷电机绕线原理
无刷电机的绕线原理是利用电枢和永磁体之间的磁场相互作用产生转动力。

具体而言，无刷电机的转子上有多个永磁体，称为磁极，它们均匀地分布在转子上。

在定子上，有若干个固定的线圈，称为电枢。

这些电枢围绕着电机的轴线，在定子上的排列方式通常是同心圆状，或者是规则的多边形。

当电机通电时，电流通过电枢线圈，会在其周围产生磁场。

根据安培环路定律，这个电流产生的磁场会沿着电枢线圈的轴向分布。

而定子上的磁极则产生了磁场，这个磁场沿着磁极的轴向分布。

这两个磁场相互作用时，会产生力矩，使得电枢开始旋转。

为了保持电枢的旋转，需要不断地改变电枢线圈的通电方向。

这是通过电机控制系统中的电子元件实现的。

通过定时地改变电枢线圈的通电顺序，可以确保电枢始终受到正确的力矩，保持旋转。

无刷电机绕线原理的关键在于合理地设计电枢和磁极的排列方式，以及控制系统的精确控制。

这样才能使得电枢在不同通电状态下产生的力矩相互抵消，从而实现平稳的转动。

无刷电机由于没有碳刷和换向器等机械接触件，具有高效、低噪音和长寿命等优点，因此在很多应用领域得到广泛应用。

绕线式电动机转子回路串电阻起动控制电路起动过程引言在绕线式电动机的起动过程中，为了限制起动电流和起动转矩，一种常见的控制方式是采用串联电阻起动控制电路。

本文将详细介绍绕线式电动机转子回路串电阻起动控制电路的起动过程，并分析其工作原理和特点。

起动原理绕线式电动机由定子和转子组成。

在起动过程中，既要提供足够的转子转动力矩来克服转子的惯性和摩擦阻力，又要限制起动电流和起动转矩，以保护电机和供电系统。

串联电阻起动控制电路正是为了在这两者之间取得平衡而设计的。

在绕线式电动机中，定子绕组和转子绕组通过电刷和电刷架连接起来，形成一个闭合回路。

当电源施加到电机上时，电流通过定子绕组和转子绕组，产生磁场作用力，使转子转动。

串联电阻起动控制电路串联电阻起动控制电路通过在转子回路中串联电阻来限制起动电流和起动转矩。

在起动过程中，电机的起动转子绕组电阻中串联了一个可调的外部电阻。

起始时，外部电阻的值设置为最大，随着电动机的加速，逐渐减小。

当外部电阻减小到一定值时，则被短路，电机进入正常运行状态。

起动过程1.初始状态：电动机断开电源，外部电阻设置为最大值，转子处于静止状态。

2.启动：通电后，电流从电源经过电刷进入定子绕组，同时通过外部电阻进入转子绕组。

由于转子绕组中串联的电阻较大，电流和转矩较小，转子开始缓慢转动。

3.加速：随着转子转动速度的增加，电流和转矩逐渐增大。

此时，可以逐渐减小外部电阻的值，以提高电流和转矩。

4.短路：当外部电阻减小到一定值时，电机进入正常运行状态，外部电阻被短路，电源直接供电给转子绕组。

5.正常运行：此时，电机以额定转速运行，外部电阻不再工作。

控制电路特点1.起动电流和转矩可调：通过调节外部电阻的值，可以控制起动电流和转矩的大小，以适应不同的启动情况。

2.起动过程平稳：由于外部电阻的限流作用，起动过程中电流的变化较小，使得电机起动平稳，减小了对电源和机械设备的冲击。

3.简单可靠：串联电阻起动控制电路结构简单，故障率低，维修维护方便。

绕线式电动机工作原理
绕线式电动机是一种常见的直流电动机类型，其工作原理基于电流通过线圈产生的磁场与永磁体间的相互作用。

以下是绕线式电动机的工作原理：
1. 基本结构：绕线式电动机由定子和转子构成。

定子是固定的部分，通常由一组线圈构成，每个线圈都被称为一个绕组。

转子是可旋转的部分，通常由磁铁或永磁体组成。

2. 磁场产生：当电流通过定子线圈时，它产生一个磁场。

根据电流的方向，磁场的极性可以改变。

通过对不同的线圈施加不同的电流，可以产生一个旋转的磁场。

3. 转子受力：转子上的永磁体被吸引或排斥定子产生的磁场。

由于磁场的磁极在一系列线圈上产生变化，转子也会不断受到推力，从而发生旋转运动。

4. 组电极效应：当绕线式电动机中线圈的数量增加时，线圈之间的磁场交互作用将增加。

这就是所谓的组电极效应，它可以增加电动机的转矩输出和控制灵活性。

5. 电刷和换向器：为了保持转子旋转的方向一致，绕线式电动机通常需要使用电刷和换向器。

电刷是连接到电源的碳刷，它们通过刷与刷盒之间的接触实现电流的供应。

换向器用于根据转子位置和电流方向的变化，及时改变刷接触线圈的配置。

绕线式电动机的工作原理基于电流通过线圈产生的磁场与转子
上的永磁体之间的相互作用。

通过恰当设计定子和转子的结构，并利用换向器和电刷的帮助，绕线式电动机可以转化电能为机械能，实现各种应用需求。

绕线型电动机启动方法
绕线型电动机的启动方法主要有以下几种：
1. 直接启动法：这是最简单、最常用的启动方法之一。

原理是通过直接连接电动机的定子绕组和电网，将电动机直接接入电网中，启动电动机。

在启动过程中，电动机会吸收较大的电流，因此需要保证电网的供电能力足够强大，能够满足电动机启动所需的电流。

2. 转子串入分级起动电阻启动：这种启动方法是降低起动电流，增加起动转矩，甚至在s=1起动时，启动转矩Tst=Tmax，并且R2在外部，转子温升大大降低。

正常运行时，转子可通过电刷直接短路。

绕线式电机设计成转子电阻R2小，电机运行时s小，效率高，除了起动性能好，还可用于调速。

主要缺点是造价高，工艺复杂。

3. 星型-三角形切换启动法：这是一种较为常用的绕线型异步电动机启动方法。

启动过程中，先将电机接成星型接法启动，待转速升至接近额定转速时切换为三角形接法运行。

这种方法虽然简单易行，但电流较大，对电网冲击大。

这些启动方法各有优缺点，可以根据具体应用场景和需求选择适合的方法。

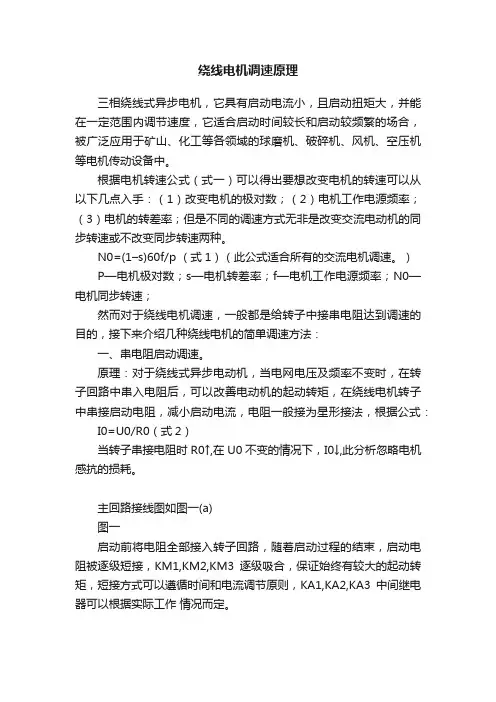

绕线电机调速原理三相绕线式异步电机，它具有启动电流小，且启动扭矩大，并能在一定范围内调节速度，它适合启动时间较长和启动较频繁的场合，被广泛应用于矿山、化工等各领域的球磨机、破碎机、风机、空压机等电机传动设备中。

根据电机转速公式（式一）可以得出要想改变电机的转速可以从以下几点入手：（1）改变电机的极对数；（2）电机工作电源频率；（3）电机的转差率；但是不同的调速方式无非是改变交流电动机的同步转速或不改变同步转速两种。

N0=(1–s)60f/p （式1）（此公式适合所有的交流电机调速。

）P—电机极对数；s—电机转差率；f—电机工作电源频率；N0—电机同步转速；然而对于绕线电机调速，一般都是给转子中接串电阻达到调速的目的，接下来介绍几种绕线电机的简单调速方法：一、串电阻启动调速。

原理：对于绕线式异步电动机，当电网电压及频率不变时，在转子回路中串入电阻后，可以改善电动机的起动转矩，在绕线电机转子中串接启动电阻，减小启动电流，电阻一般接为星形接法，根据公式：I0=U0/R0（式2）当转子串接电阻时R0↑,在U0不变的情况下，I0↓,此分析忽略电机感抗的损耗。

主回路接线图如图一(a)图一启动前将电阻全部接入转子回路，随着启动过程的结束，启动电阻被逐级短接，KM1,KM2,KM3逐级吸合，保证始终有较大的起动转矩，短接方式可以遵循时间和电流调节原则，KA1,KA2,KA3中间继电器可以根据实际工作情况而定。

串电阻优点：1、系统稳定，手动控制简单。

2、对检修维护要求低，对维护人员技术要求不高。

缺点：1、手动操作、起动性能不稳定、起动电流大（约为3～5le），转子能耗高。

2、技术落后，目前已逐渐被淘汰。

3、属有级调速，机械特性较软。

二、串频敏变阻器调速启动。

由于串电阻有以上缺点，经过不断的总结和改造，出现了串频敏变阻器调速启动，其原理：利用电感器的交流阻抗随着通过的电流频率的增大而增大的原理设计的，绕线电机在起动过程中，转子电流频率（式3），随着转速逐渐上升，而s下降，当很小时，f0也逐渐下降直到无穷小。
