心电图机的原理与使用实验报告心动周期的计算

1. 了解心动周期的概念及其在心脏泵血活动中的作用。

2. 掌握心动周期的测量方法，包括心房收缩期、心室收缩期、心房舒张期和心室舒张期的测量。

3. 分析心动周期的生理意义及其与心血管健康的关系。

二、实验原理心动周期是指心脏一次收缩和舒张构成的一个机械活动周期。

在一个心动周期中，心房和心室各自具有收缩期（systole）和舒张期（diastole）。

心房和心室的心动周期在发生顺序上虽有先后，但周期的时间长度相同。

心动周期可作为分析心脏机械活动的基本单位。

心动周期大约为0.8秒。

左右心房收缩期为0.1秒，舒张期为0.7秒。

心房收缩期结束后，左右心室同步收缩，持续0.3秒，心室舒张期为0.5秒。

心室舒张期的前0.4秒期间，心房也处于舒张期，这一时期称为全心舒张期。

三、实验材料与仪器1. 实验材料：活体心脏（豚鼠或家兔）、解剖显微镜、解剖刀、生理盐水、显微镜载玻片、镊子、剪刀等。

2. 实验仪器：生理信号采集系统、心音计、计算机等。

四、实验步骤1. 实验动物麻醉：选用豚鼠或家兔，用麻醉剂进行麻醉，确保动物处于安静状态。

2. 心脏解剖：在解剖显微镜下，解剖心脏，暴露心房和心室。

3. 生理盐水灌注：将生理盐水注入心脏，保持心脏湿润，防止心脏组织干燥。

4. 心音采集：将心音计放置于心脏表面，采集心音信号。

5. 生理信号采集：将生理信号采集系统连接到心音计，实时记录心音信号。

6. 心动周期测量：根据心音信号，测量心房收缩期、心室收缩期、心房舒张期和心室舒张期的时间。

7. 数据处理与分析：将测量得到的心动周期数据输入计算机，进行数据处理和分析。

1. 心房收缩期：0.1秒2. 心室收缩期：0.3秒3. 心房舒张期：0.7秒4. 心室舒张期：0.5秒六、实验分析与讨论1. 心动周期的生理意义：心动周期是心脏泵血活动的基本单位，它保证了心脏在正常生理状态下能够有效地将血液泵送到全身各个部位。

心动周期的正常与否，直接关系到心血管系统的健康。

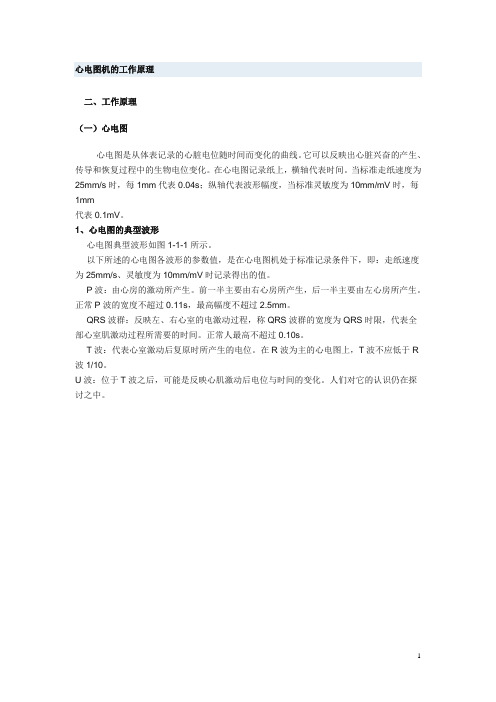

心电图机的工作原理二、工作原理（一）心电图心电图是从体表记录的心脏电位随时间而变化的曲线。

它可以反映出心脏兴奋的产生、传导和恢复过程中的生物电位变化。

在心电图记录纸上，横轴代表时间。

当标准走纸速度为25mm/s时，每1mm代表0.04s；纵轴代表波形幅度，当标准灵敏度为10mm/mV时，每1mm代表0.1mV。

1、心电图的典型波形心电图典型波形如图1-1-1所示。

以下所述的心电图各波形的参数值，是在心电图机处于标准记录条件下，即：走纸速度为25mm/s、灵敏度为10mm/mV时记录得出的值。

P波：由心房的激动所产生。

前一半主要由右心房所产生，后一半主要由左心房所产生。

正常P波的宽度不超过0.11s，最高幅度不超过2.5mm。

QRS波群：反映左、右心室的电激动过程，称QRS波群的宽度为QRS时限，代表全部心室肌激动过程所需要的时间。

正常人最高不超过0.10s。

T波：代表心室激动后复原时所产生的电位。

在R波为主的心电图上，T波不应低于R 波1/10。

U波：位于T波之后，可能是反映心肌激动后电位与时间的变化。

人们对它的认识仍在探讨之中。

2、心电图的典型间期和典型段P-R间期：是从P波起点到QRS波群起点的相隔时间。

它代表从心房激动开始到心室开始激动的时间。

这一期间随着年龄的增长而有加长的趋势。

QRS间期：从Q波开始至S波终了的时间间隔。

它代表两侧心室肌（包括心室间隔肌）的电激动过程。

S-T段：从QRS波群的终点到T波起点的一段。

正常人的S-T段是接近基线的，与基线间的距离一般不超过0.05mm。

P-R段：从P波后半部分起始端至QRS波群起点。

同样，正常人的这一段也是接近基线的。

Q-T间期：从QRS波群开始到T波终结相隔的时间。

它代表心室肌除极和复极的全过程。

正常情况下，Q-T间期的时间不大于0.04s。

3、正常人的心电图典型值P波：0.2mV；Q波：0.1mV；R波：0.5～1.5mV；S波：0.2mV；T波：0.1～0.5mV；P-R间期：0.1～20.2S；QRS间期：0.06～0.1s；S-T段：0.12～0.16s；P-R段：0.04～0.8s。

人体心电实验报告引言人体心电是一种测量心脏电活动的方法，通过记录心电图可以了解心脏的节律和肌肉收缩情况。

心电图通常用于诊断和监测心脏疾病，如心脏病和心律不齐等。

本实验旨在了解人体心电的基本原理，并进行心率和心电波形的测量。

实验设计与方法实验设备和材料- 心电仪- 心电贴片电极- 计算机实验步骤1. 将心电贴片电极连接到人体的胸前，确保电极贴合牢固。

2. 将电极连接到心电仪。

3. 打开心电仪的软件，并进行初始化设置。

4. 让被试者静坐或平躺，保持身体舒适。

5. 开始记录心电图，持续5分钟。

6. 停止记录，并保存数据。

7. 对数据进行分析和处理。

实验结果心率的测量实验记录到的心电图数据包含了心脏电活动的波形和时间信息。

通过分析心电图中的R波峰，可以计算出心率。

心率是指心脏每分钟跳动的次数，通常用“bpm”（每分钟跳动次数）作为单位。

通过对心电图数据的计算，我们得到了以下结果：心率(bpm)65因此，被试者的心率为65次/分钟。

心电波形的测量通过观察心电图的波形，我们可以了解心脏的电活动和细微的变化。

心电图是由心脏的电位变化所引起的，主要包括P波、QRS波群和T波。

P波代表心房收缩，QRS波群代表心室收缩，T波代表心室舒张。

在我们的实验中，我们可以清晰地观察到心电图中的P波、QRS波群和T波。

这些波形的形状和间隔时间可以提供有关心脏健康和功能的信息。

结论通过本实验，我们了解了人体心电的基本原理，并进行了心率和心电波形的测量。

从实验数据中，我们得到了被试者的心率为65次/分钟，并观察到了心电图中的P波、QRS波群和T波。

心电图是一种非常重要的诊断和监测心脏健康的方法。

通过分析心电图可以发现心脏疾病的迹象，及时采取措施进行治疗。

本实验为今后更深入地研究和应用心电图提供了基础。

参考文献[1] Hu, X., Ding, H., Kondoz, A.M., 2014. A Wearable ECG Monitoring SystemUsing Telecommunication Techniques. Procedia Computer Science 37, 60–65.。

心电图机操作方法实训报告心电图机操作方法实训报告一、引言心电图机是一种用于检测和记录心脏电活动的医疗设备，广泛应用于心脏病诊断和监测。

本实训报告主要介绍心电图机的操作方法和注意事项，以及实训过程中遇到的问题和解决方法。

二、操作方法1. 准备工作（1）将心电图机放置在平稳的桌面上，并接通电源。

（2）为患者准备好心电图仪器所需的导电胶皮电极，确保电极表面清洁。

（3）告知患者在接受心电图检查前不要进行剧烈运动，保持安静。

2. 配置心电图仪器（1）按照设备说明书将导联线与心电图机连接，并确认连接稳固。

导联线应正确连接到相应的导联端口上。

（2）将导电胶皮电极粘贴在患者胸部相应的位置上。

通常使用四肢导联法，即将电极分别粘贴在患者的右腿、左腿、右腕和左腕上。

（3）确保电极与皮肤之间紧密接触，避免电极松动或者脱落。

3. 设定心电图机参数（1）按照设备说明书进入心电图机的设置界面。

（2）选择合适的心电图记录时间，通常在10-15秒之间。

（3）选择心电图导联方式，可根据需要选择三导联、六导联或十二导联等。

（4）设置心率报警上下限，方便检测心率异常。

（5）确认参数设置无误后返回主界面。

4. 进行心电图检查（1）让患者保持安静，双脚放平，不要说话或移动。

（2）使用心电图机进行测量，确保导联线与电极连接稳固。

（3）观察心电图机屏幕，确认信号质量良好，可以进行记录。

（4）按下启动记录按钮，开始进行心电图检查。

（5）等待记录时间结束后，停止记录并保存数据。

（6）关闭心电图机和电源。

三、注意事项1. 检查前应向患者详细了解他的病史，避免因特殊情况导致检查结果不准确。

2. 检查前应检查设备是否正常工作，避免因设备问题导致检查失败。

3. 导联线和电极应清洁，确保与皮肤之间有良好的接触。

4. 患者在检查过程中应保持安静，避免剧烈运动和说话。

5. 检查记录完成后，应将结果保存，并根据需要进行分析和诊断。

四、遇到的问题和解决方法1. 导联线松动或脱落解决方法：检查导联线是否正确连接到导联端口上，并重新粘贴电极。

一、引言心电图（Electrocardiogram，ECG）是临床医学中一种重要的无创性检查方法，通过记录心脏在正常和异常情况下电活动的变化，帮助医生诊断心脏疾病。

为了提高我们的专业技能，我们参加了心电检测实训课程。

以下是本次实训的总结报告。

二、实训目的1. 掌握心电图的原理和操作方法；2. 学会使用心电监护仪进行心电信号的采集、分析和处理；3. 了解心电图的临床应用和诊断价值；4. 提高临床思维和诊断能力。

三、实训内容1. 心电图原理及操作方法（1）心电图原理：心电图是利用心电图机从体表记录心脏每一心动周期所产生的电活动变化的过程。

心脏在正常情况下，心房和心室的电活动是按照一定顺序、规律地进行的。

心电图反映了心脏电活动的过程，是诊断心脏疾病的重要依据。

（2）心电图操作方法：首先，受检者需平躺在检查床上，暴露前胸，将电极贴在相应的部位。

然后，打开心电图机，设置好参数，开始记录心电图。

记录完成后，进行分析和诊断。

2. 心电监护仪的使用（1）心电监护仪简介：心电监护仪是一种集心电监护、呼吸监护、血压监护等功能于一体的医疗设备。

它能够实时监测患者的心电、呼吸、血压等生理参数，为临床诊断和治疗提供依据。

（2）心电监护仪操作方法：首先，打开心电监护仪，连接好电极和导联线。

然后，设置好监护仪参数，开始监护。

在监护过程中，密切观察心电波形、呼吸波形和血压变化，如有异常，及时报告医生。

3. 心电图临床应用及诊断价值（1）心电图临床应用：心电图在临床医学中具有广泛的应用，如诊断心律失常、心肌缺血、心肌梗死、心包炎、心肌病等心脏疾病。

（2）心电图诊断价值：心电图具有以下诊断价值：①诊断心律失常：心电图能够直观地反映心脏节律的变化，为心律失常的诊断提供依据。

②诊断心肌缺血和心肌梗死：心电图可以反映心肌缺血和心肌梗死的早期变化，有助于早期诊断和治疗。

③诊断心肌病：心电图可以反映心肌病的电生理改变，有助于诊断。

四、实训总结1. 通过本次实训，我们掌握了心电图的原理和操作方法，学会了使用心电监护仪进行心电信号的采集、分析和处理。

心电图检查实验报告心电图测量的实验报告【实验目的】1、了解心电测量的原理，并学习用生理信号计算机采集系统记录人体心电图。

2、学习正常心电图中各波的命名与波形，了解其生理意义。

3、学习利用心电图计量心率，P-R间期、Q-T间期等各项数值。

【实验器械】RM6240生理信号计算机采集处理系统、数据输入连接线、电极夹、30%酒精、95%酒精、酒精棉球。

【实验步骤】1、将连接线连好，打开计算机采集系统，选择“心电实验”。

确保及其妥善接地。

2、受试者摘下眼镜、手表等金属物品及微型电器，在安放电极夹的部位用95%酒精棉球洗脱去油脂，再用30%酒精擦湿以方便导电。

按照标准导联方式（左手接正极，右手接负极，右脚接地，这是标准导联方式之一）接好电极。

电极夹安放在肌肉较少的部分，手部在腕关节屈侧上方3-5cm处，足部在小队下端内踝上方约3-5cm处。

3、调节基线位置、描记速度、信号增益及方向，使心电通道窗口中的波形易于观察。

4、开始观察并记录心电图，截取波形稳定的几个连续周期，保存文件，标明受试者姓名及实验时间。

昆明理工大学信息工程与自动化学院学生实验报告（ xx—xx 学年第一学期）课程名称：现代医学电子仪器原理与设计开课实验室：信自楼111 xx年12月5日一. 实验目的1. 学会ECG-11B心电图机的使用.2. 进一步理解心电导联方式.3. 进一步熟习心电图机的工作原理.二. 实验仪器、材料XDT-1心电图机，医用酒精，导电膏（可用生理盐水代用）。

三. 心电图的典型波形P波：0.2mV；Q波：0.1mV；R波：0.5～1.5mV；S波：0.2mV；T 波：0.1－O.5mV；P-R间期：0.12～0.2s；QRS间期；0.06—0.1s；S-T段：0.12～0.16s；P－R段：0.04～0.8s。

四. 心电图导联图二标准肢导联单极肢导联单极胸导联五. 实验内容及步骤内容：从心电导联方式中任选一种导联，用手动方式操作，绘出心电图，在心电图中标出P波、R波、T波，并读出其幅度，填入实验数据表。

心电图机原理及使用实验九心电图机的使用及其技术指标的测量【实验目的】实验目的】1．学习心电图机的使用方法2．学习心电图机技术指标的测量。

【原理概述】原理概述】一般心电图机的结构，可分为下列几部分：导程选择器、标准讯号源、电压放大器、功率放大器、记录器、记录笔、浮标振荡器、走纸装置和电源等。

有些心电图机因其功能不同，结构和组成部分也有区别，但它们描记心电图波形的原理相同的。

导联选择器的任务将同时接在人体上的多根导联线组成各种导联的接法，分档选择任一个导程送入放大器。

例如选择导程I 时，导联选择器就把红、黄二根导联线接入电压放大器，同时其它导联线被断开。

通过导联选择器的选择，来自导联线的心电信号送入电压放大器输入端，由于心电信号很微弱的，所以要电压放大器加以放大，放大器本身不但要具有足够的增益，而且还要保证较低的噪音电平，以利于提高整机的灵敏度，心电信号在本级得到足够的幅度放大再送至功率放大器，进行功率放大。

此时心电信号不仅具有一定的电压幅度，而且还具有足够的功率，这样送到记录器后，就可推动描记笔按心电波变化的规律进行摆动。

描笔下面的记录纸上留下了心电图波形。

描笔在记录纸上描记时，为了减少阻力，设一描笔浮标振荡器，它产生频率较高的信号和心电信号一起加至功率放大器，然后去推动描笔。

这样使描笔时刻都有处于浮标状态，即微颤状态，使描笔在描记时容易起动，换向时也快。

描记心电图时，大家必需使用同一大小的增益，统一标准，描出的图形才可以比较，达到鉴别诊断的目的。

因此，机器本身设有1mV 的信号源作“打标”用。

即给电压放大器加1mV 的信号，调整增益，使描笔打标10 小格之后，再作心电图，这个在描记时容易1mV 信号输入，打标10 小格就大家统一使用的标准。

心电图机的使用环境要求：１、心电图机周围不应有高压电缆，Ｘ射线机，超声仪器及电疗机等。

２、心电图机周围具有合适的温度的湿度（温度过高或过低对被检测的人的心电正确均影响，湿度过高或过低会对仪器产生不良影响，本机正常工作时要求相对湿度10～95％，○○温度5 C～10 C，并尽量减少搬动。

心电图实验报告心电图实验报告实验目的：通过心电图记录心脏的电活动，了解心脏的基本节律，掌握心电图的读取和分析方法。

实验仪器和材料：心电图仪、心电图纸、导联电缆、电极贴片。

实验原理：心电图是通过记录心脏电活动的变化来了解心脏功能的一种诊断工具。

心电图仪是将心脏电信号转化为相应的图形记录，并输出在心电图纸上，以便分析和诊断。

实验步骤：1. 制备工作：将电极贴片粘贴在患者胸部的特定位置，以确保电极正确接触患者皮肤。

2. 连接仪器：将导联电缆插入心电图仪上的相应插孔，并将另一端连接至电极贴片。

3. 开始记录：调节心电图仪上的参数，如增益和走纸速度，确保图形的清晰和准确。

4. 停止记录：记录足够长的时间以获取准确的心电图数据，并停止记录。

5. 读取和分析：通过观察心电图纸上的波形和间距，进行心电图的读取和分析。

实验结果：通过实验记录的心电图纸，可以观察到心脏的基本节律和电活动的变化。

实验讨论：在正常的心电图中，可以观察到P波、QRS波群和T波。

P波代表心房收缩，QRS波群代表心室收缩，T波代表心室舒张。

通过计算P波与QRS波群之间的时间间隔，可以判断心脏的传导速度是否正常。

通过观察QRS波群的形态和幅度，可以判断心室肥大和缺血的情况。

通过分析T波的形态和幅度，可以判断心室复极的情况。

实验结论：心电图是一种简单有效的心脏功能检查方法。

通过观察心电图的波形和间距，可以初步判断心脏的基本节律和传导速度，进而了解心脏的功能状态。

实验总结：通过本次实验，我进一步了解了心电图的原理和应用，掌握了心电图的读取和分析方法。

心电图是一种常见的心脏功能检查方法，对于心脏疾病的诊断和治疗具有重要意义。

在未来的学习和实践中，我将进一步熟练掌握心电图的技能，为患者的诊治提供准确可靠的数据支持。
