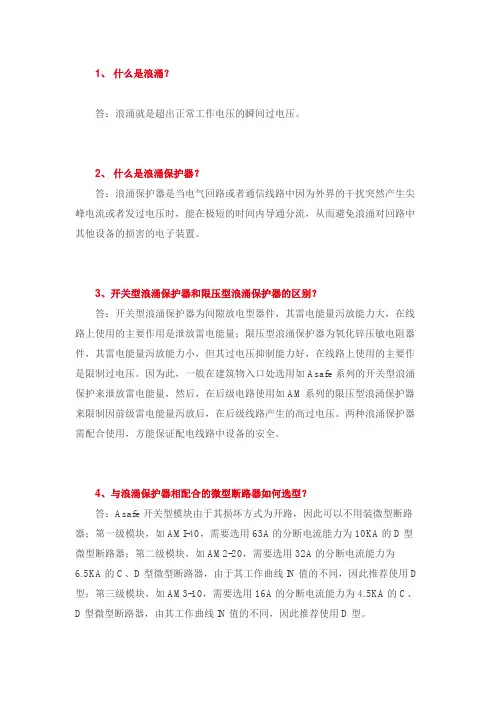

1、什么是浪涌?答:浪涌就是超出正常工作电压的瞬间过电压。
2、什么是浪涌保护器?答:浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时,能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别?答:开关型浪涌保护器为间隙放电型器件,其雷电能量泻放能力大,在线路上使用的主要作用是泄放雷电能量;限压型浪涌保护器为氧化锌压敏电阻器件,其雷电能量泻放能力小,但其过电压抑制能力好,在线路上使用的主要作是限制过电压。
因为此,一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量,然后,在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后,在后级线路产生的高过电压。
两种浪涌保护器需配合使用,方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型?答:Asafe开关型模块由于其损坏方式为开路,因此可以不用装微型断路器;第一级模块,如AMI-40,需要选用63A的分断电流能力为10KA的D型微型断路器;第二级模块,如AM2-20,需要选用32A的分断电流能力为6.5KA的C、D型微型断路器,由于其工作曲线IN值的不同,因此推荐使用D 型;第三级模块,如AM3-10,需要选用16A的分断电流能力为4.5KA的C、D型微型断路器,由其工作曲线IN值的不同,因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置?答:不是。
开关型模块由于其损坏的方式为开路,因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在TN制式中,一般情况下电涌保护器只需作共模接法,即接于相线中性线与保护地线之间。
但在TN-S制式的起始位置,中性线与保护地线之间无须接入电涌保护器。
只有对A级防雷等级中的第三、四级和B级防雷等级中的第三级上的特别重要设备的电源端口,才需做差模接入,即增加接于相线与中性线之间的电涌保护器。
浪涌保护器的主要技术参数摘要:一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文:一、浪涌保护器的基本概念浪涌保护器,又称突波保护器,是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。
它能有效地抑制电压峰值,降低电磁干扰,确保被保护设备的安全稳定运行。
二、浪涌保护器的主要技术参数1.额定电压:浪涌保护器所能承受的电压值,用户应根据被保护设备的电压等级选择合适的额定电压。
2.额定电流:浪涌保护器所能承受的电流值,应与被保护设备的电流需求相匹配。
3.最大持续电压:浪涌保护器能够长时间承受的电压值,一般要求大于等于额定电压。
4.脉冲电压:浪涌保护器能够承受的瞬时电压峰值,应根据被保护设备所承受的电压冲击类型和程度选择。
5.响应时间:浪涌保护器动作的时间,一般越快越好,能更快地切断异常电压,保护设备安全。
6.冲击次数:浪涌保护器在规定的试验条件下,能承受的电压冲击次数。
在选择时,应根据被保护设备所处的环境条件,选择具有足够冲击次数的浪涌保护器。
7.防护等级:浪涌保护器的防护能力,通常用IP等级表示。
防护等级越高,防护能力越强。
三、各技术参数的作用和选择原则1.额定电压和最大持续电压:应根据被保护设备的电压等级选择,确保浪涌保护器能正常工作。
2.额定电流和冲击次数:应与被保护设备的电流需求和环境条件相匹配,确保浪涌保护器能有效抑制电压峰值。
3.响应时间:越快越好,能迅速切断异常电压,保护设备安全。
4.防护等级:根据被保护设备所处的环境条件选择,确保设备不受外部物体和液体的侵害。
四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域,有效保护设备免受瞬时电压、电流冲击的影响。
浪涌保护原理浪涌保护是指在电力系统中采取一系列措施,以防止由于突发的电压冲击或浪涌电流而对设备和系统造成损坏。
浪涌保护原理是保证电力系统正常运行和设备安全使用的重要基础之一。
浪涌保护的原理主要包括以下几个方面:1. 浪涌现象的产生浪涌现象一般是由于电力系统中突然发生的电压或电流变化引起的。
常见的浪涌现象包括雷击、短路、开关操作等。
这些突发的电压冲击或浪涌电流会对电力设备和系统产生瞬态电磁力,从而导致设备损坏。
2. 浪涌保护装置为了保护电力系统和设备不受浪涌现象的影响,需要安装浪涌保护装置。
浪涌保护装置主要包括浪涌保护器和浪涌电压限制器两种。
浪涌保护器是一种能够快速响应电压或电流突变的装置,它能够通过电容器、电感器或稳压二极管等元件来吸收和分散浪涌电压或电流,从而保护设备和系统免受损害。
浪涌保护器一般安装在电力系统的进线处或重要设备的电源口。
浪涌电压限制器是一种能够限制电压上升速率的装置,它能够通过电阻、电容器或其他元件来减缓电压的变化速度,从而保护设备和系统不受过高的电压冲击。
浪涌电压限制器一般安装在电力系统的电源口或电压敏感设备的电源口。
3. 浪涌保护原理浪涌保护的原理是通过浪涌保护装置来消除或减小突发的电压冲击或浪涌电流。
当电力系统中发生突发的电压或电流变化时,浪涌保护装置能够快速响应并吸收或分散这些变化,从而保护设备和系统不受损害。
浪涌保护原理的核心是通过合理选择和布置浪涌保护装置,以及优化电力系统的接地和绝缘设计,来减小电压冲击和浪涌电流对设备和系统的影响。
同时,还需要合理选择和使用电力设备,以确保其能够承受突发的电压冲击和浪涌电流。
浪涌保护原理的实施需要考虑多个因素,包括电力系统的工作环境、设备的特性和性能、浪涌保护装置的选型和布置等。
只有在充分考虑这些因素的基础上,才能实现有效的浪涌保护。
浪涌保护原理是保证电力系统正常运行和设备安全使用的重要保障。
通过合理选择和布置浪涌保护装置,以及优化电力系统的接地和绝缘设计,可以有效减小电压冲击和浪涌电流对设备和系统的影响,提高电力系统的可靠性和稳定性。
一级浪涌保护和二级浪涌保护是用于电力系统或电子设备中的浪涌保护措施。
1. 一级浪涌保护:
一级浪涌保护是指在电力系统或设备中采取的第一道浪涌保护措施。
其主要目的是通过限制或吸收突发电压的浪涌,保护设备免受可能造成损坏或故障的异常电压波动。
一级浪涌保护通常包括以下几种形式:
- 浪涌抑制器:使用浪涌抑制器,如二极管、金属氧化物压敏器(MOV)等,来吸收过电压,并确保其不传递到受保护设备上。
- 隔离变压器:通过使用隔离变压器来提供电气绝缘,以保护设备免受外部浪涌的影响。
2. 二级浪涌保护:
二级浪涌保护是第二道浪涌保护措施,其目的是在一级浪涌保护之后提供更进一步的保护。
二级浪涌保护旨在处理一级保护无法完全防御的浪涌电压。
常见的二级浪涌保护设备有:
- 浪涌保护器:使用专门设计的浪涌保护器,如避雷器、瞬态电压抑制器(TVS)等。
这些设备能够毫秒级地响应浪涌,将过电压引至地线或抵消电压峰值,以保护设备不受损害。
- 过滤器:通过安装滤波器来降低电源供应中的高频噪声和干扰,进而提供更好的浪涌保护。
一级和二级浪涌保护通常会相互配合使用,以提供全面的浪涌保护。
这两种保护措施的具体应用取决于具体设备的需求、环境条件和相关标准要求。
在电力系统和电子设备的设计和使用中,适当的浪涌保护是非常重要的,可以保证设备的正常运行和延长其寿命。
浪涌保护分级摘要:一、浪涌保护概述1.浪涌保护的定义2.浪涌保护的重要性二、浪涌保护的分级1.初级浪涌保护2.次级浪涌保护3.高级浪涌保护三、各级浪涌保护的特点与应用1.初级浪涌保护a.特点b.应用场景2.次级浪涌保护a.特点b.应用场景3.高级浪涌保护a.特点b.应用场景四、浪涌保护的选型与安装1.选型原则2.安装注意事项五、总结正文:浪涌保护是一种用于防止电力系统中因雷击、操作过电压、线路故障等引起的瞬间过电压,对电气设备造成损害的保护措施。
浪涌保护分级是为了满足不同电气设备的保护需求,确保设备安全、稳定运行。
一、浪涌保护概述浪涌保护通过安装浪涌保护器(SPD,Surge Protective Device)实现。
浪涌保护器能在电压瞬时突变时,迅速导通,将过电压引向地线,保护设备免受损坏。
浪涌保护器有三大类:氧化锌避雷器、金属氧化物避雷器和气体放电管。
1.浪涌保护的定义:浪涌保护是一种电气保护措施,通过安装浪涌保护器(SPD),在电力系统遭受瞬间过电压时,迅速导通,将过电压引向地线,保护电气设备免受损坏。
2.浪涌保护的重要性:随着电力系统的广泛应用,电气设备面临越来越多的瞬间过电压威胁。
浪涌保护能有效降低瞬间过电压对设备的损害,提高系统的可靠性和稳定性。
二、浪涌保护的分级浪涌保护根据其保护能力,分为初级浪涌保护、次级浪涌保护、高级浪涌保护。
1.初级浪涌保护:主要针对系统中的敏感设备,如计算机、通信设备等。
初级浪涌保护器的保护能力较低,但响应速度快。
2.次级浪涌保护:针对系统中的非敏感设备,如照明、空调等。
次级浪涌保护器的保护能力较高,响应速度较慢。
3.高级浪涌保护:针对特别重要的设备或系统,如发电机、变压器等。
高级浪涌保护器的保护能力最强,响应速度最慢。
三、各级浪涌保护的特点与应用1.初级浪涌保护:特点为响应速度快,保护能力较低。
适用于对瞬间过电压敏感的设备,如计算机、通信设备等。
2.次级浪涌保护:特点为保护能力较高,响应速度较慢。
浪涌保护器的原理
浪涌保护器是一种电子设备,用于保护电器设备免受电力系统中的浪涌电压或电流的影响。
浪涌电压或电流是电力系统中突然出现的高能量电压或电流脉冲,可能由雷电、开关操作或其他原因引起。
浪涌保护器的原理是通过检测过压或过流状况,并迅速采取措施来抑制或限制此类浪涌电压或电流,以保护电器设备的安全运行。
具体而言,浪涌保护器通常采用可变电阻器或可变电容器作为主要元件,通过改变其电阻或电容值来实现对电压或电流的调节。
当检测到过压或过流情况时,浪涌保护器会自动调节其电阻或电容值,从而限制电压或电流的大小,确保其在设备可承受范围内。
此外,浪涌保护器还可能采用放电管或继电器等元件来将浪涌电压或电流引导到地线或其他安全接地装置上,以将其释放或分散掉。
这样可以防止浪涌电压或电流对电器设备造成损坏或故障。
总之,浪涌保护器的原理是通过检测和调节电压或电流,以限制和引导浪涌电压或电流,从而保护电器设备免受其影响。
浪涌保护器的主要技术参数摘要:1.浪涌保护器的定义和作用2.浪涌保护器的主要技术参数3.浪涌保护器技术参数的解释4.浪涌保护器的应用场景5.如何选择合适的浪涌保护器正文:浪涌保护器,又称电涌保护器(Surge Protective Device,简称SPD),是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。
当电气回路或通信线路因外界干扰突然产生尖峰电流或电压时,浪涌保护器能够在极短时间内导通分流,从而避免浪涌对回路其他设备器材造成损害。
浪涌保护器的主要技术参数包括:1.额定电压:指浪涌保护器正常工作的电压范围,一般为220V 至380V。
2.额定放电电流:表示浪涌保护器能够承受的最大冲击电流,通常以kA 为单位。
例如,100kA 代表冲击电流Iimp 的数值。
3.响应时间:指浪涌保护器从接收到浪涌信号到启动保护作用的时间,通常以微秒(μs)为单位。
响应时间越短,保护效果越好。
4.保护水平:表示浪涌保护器能够有效抑制的电压峰值,通常以kV 为单位。
保护电压水平越低,对设备的保护效果越好。
5.接口类型:浪涌保护器通常有串口、并口和直流接口等不同类型的接口,以适应各种电气回路的需要。
在理解了浪涌保护器的主要技术参数后,我们需要根据实际应用场景选择合适的浪涌保护器。
以下是一些常见的应用场景和对应的浪涌保护器选择建议:1.家庭住宅:家庭住宅一般使用交流50/60HZ,额定电压220V 的供电系统。
在此场景下,可以选择额定电压为220V,响应时间在10/350μs,保护水平在2kV 的浪涌保护器。
2.第三产业:包括商业、金融、旅游等行业,通常使用交流50/60HZ,额定电压220V 至380V 的供电系统。
在此场景下,可以选择额定电压为220V 至380V,响应时间在10/350μs,保护水平在2kV 的浪涌保护器。
3.工业领域:工业领域对浪涌保护器的要求较高,通常需要承受更高的冲击电流和电压峰值。
浪涌保护器的主要技术参数摘要:一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.插入损耗7.保护等级三、各技术参数的作用和选择方法四、浪涌保护器的应用场景五、总结正文:一、浪涌保护器的基本概念浪涌保护器,又称突波保护器,是一种用于保护电气设备、电子设备免受瞬时电压、电流干扰的防护装置。
它在电路中引入阻抗,当电压或电流超过设定值时,浪涌保护器动作,将多余的电压或电流导向地线,从而保护后级设备不受损坏。
二、浪涌保护器的主要技术参数1.额定电压:浪涌保护器的额定电压是指它能正常工作的电压范围。
在选择浪涌保护器时,应根据被保护设备的额定电压来选择,以确保其在正常工作电压范围内能有效保护设备。
2.额定电流:浪涌保护器的额定电流是指它能承受的最大电流。
在选择浪涌保护器时,应根据被保护设备的电流需求来选择,以确保其在正常工作电流范围内能有效保护设备。
3.最大持续电压:最大持续电压是指浪涌保护器能承受的最高电压。
在选择浪涌保护器时,应根据被保护设备的最大工作电压来选择,以确保其在电压波动时能有效保护设备。
4.脉冲电压:脉冲电压是指浪涌保护器能承受的瞬时电压。
在选择浪涌保护器时,应根据被保护设备可能遭受的电压冲击来选择,以确保其在遭受电压冲击时能有效保护设备。
5.响应时间:响应时间是指浪涌保护器在检测到电压或电流超过设定值时,动作的时间。
在选择浪涌保护器时,应根据被保护设备对响应时间的要求来选择,以确保其在瞬时电压、电流干扰发生时能迅速动作,保护设备。
6.插入损耗:插入损耗是指浪涌保护器对信号的衰减程度。
在选择浪涌保护器时,应根据被保护设备的信号传输要求来选择,以确保其在保护设备的同时,不影响信号的传输。
7.保护等级:保护等级是指浪涌保护器所能承受的电压、电流冲击能力。
在选择浪涌保护器时,应根据被保护设备所处的环境以及可能遭受的电压、电流冲击来选择,以确保其在恶劣环境下能有效保护设备。
浪涌保护器工作原理
浪涌保护器是一种用于保护电子设备免受电力系统中突发电压波动的装置。
它
的工作原理是基于电磁感应和电压限制的原理。
当电力系统中出现突发的电压波动时,浪涌保护器会迅速介入,将过电压吸收并分散,从而保护电子设备不受损坏。
浪涌保护器主要由元件、接地线和外壳组成。
其中元件是其核心部分,包括气
体放电管、金属氧化物压敏电阻和二极管等。
这些元件能够在电压超过设定阈值时迅速导通,吸收过电压并将其分散到接地线上,保护电子设备免受损坏。
外壳则起到保护元件的作用,防止外界环境对浪涌保护器的影响。
浪涌保护器的工作原理可以简单概括为,当电力系统中出现突发电压波动时,
浪涌保护器会迅速导通,将过电压吸收并分散到接地线上,从而保护电子设备不受损坏。
这一过程是基于电磁感应和电压限制的原理,通过元件的作用实现的。
浪涌保护器的工作原理使其在电子设备的保护中起到了至关重要的作用。
它能
够有效地保护电子设备免受电力系统中突发电压波动的影响,延长设备的使用寿命,保障设备的安全稳定运行。
因此,在电力系统中广泛应用,并成为了一种不可或缺的装置。
总之,浪涌保护器的工作原理是基于电磁感应和电压限制的原理,通过元件的
作用将过电压吸收并分散到接地线上,从而保护电子设备免受损坏。
它在电子设备的保护中发挥着重要作用,保障了设备的安全稳定运行。
避雷器和电涌保护器运用说明目录一、定义二、防雷器与浪涌保护器的比较三、线路避雷器运用及其说明四、浪涌保护器设计原理、特性、运用范畴五、参考依据与文献一、定义1.避雷器避雷器是变电站保护设备免遭雷电冲击波袭击的设备。
当沿线路传入变电站的雷电冲击波超过避雷器保护水平时,避雷器首先放电,并将雷电流经过良导体安全的引入大地,利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下,使电气设备受到保护。
2.浪涌保护器也叫防雷器,是一种为各种电力设备、仪器仪表、通讯线路等提供安全防护的装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害。
从以下资料可以看出,浪涌保护器也是防雷器的一种,但是有很大的区别。
二、避雷器与浪涌保护器的比较避雷器指建筑物避雷器,与避雷针、接地排等一起形成一个法拉第笼,防止建筑物被损坏,避雷器的基本原理是把雷击电磁脉冲(LEMP)导入地进行消解。
但是为什么在安装避雷器后仍有大量的建筑物及其里面的设备被雷击损坏呢?首先,避雷器的导线采用铜铁合金,因此其导线性能是有限的,反应速度仅为200微妙(uS)。
而LEMP的半峰速度(能量达到最大值)为20微妙(uS),也就是说LEMP的速度快于避雷器,这样避雷器把第一次直击雷导入地后,对于二次雷、三次雷往往反应不过来,直接泄漏打在设备上。
也就是说,避雷器对二次雷、三次雷几乎不起作用。
其次,LEMP导入地后,会从地返回形成感应雷。
感应雷会从所有含有金属的导线上泄漏到设备(网线、电源线、信号线、传输线等)。
由于避雷器是单向作用的,因此它对感应雷不起作用,感应雷可以直接打坏设备。
更何况,导线部分往往不会安装避雷器。
再次,浪涌只有20%来自雷击等外部环境,80%来自系统内部运行,避雷器对这80%是不起任何作用的。
根据分析来回答电涌保护器(SPD,有的称浪涌保护器)和避雷器的区别:1、应用范围不同(电压):避雷器范围广泛,有很多电压等级,一般从0.4kV 低压到500kV超高压都有(详见楼上分析),而SPD一般指1kV以下使用的过电压保护器;2、保护对象不同:避雷器是保护电气设备的,而SPD浪涌保护器一般是保护二次信号回路或给电子仪器仪表等末端供电回路。
3、绝缘水平或耐压水平不同:电器设备和电子设备的耐压水平不在一个数量级上,过电压保护装置的残压应与保护对象的耐压水平匹配。
4、安装位置不同:避雷器一般安装在一次系统上,防止雷电波的直接侵入,保护架空线路及电器设备;而SPD浪涌保护器多安装于二次系统上,是在避雷器消除了雷电波的直接侵入后,或避雷器没有将雷电波消除干净时的补充措施;所以避雷器多安装在进线处;SPD多安装于末端出线或信号回路处。
5、通流容量不同:避雷器因为主要作用是防止雷电过电压,所以其相对通流容量较大;而对于电子设备,其绝缘水平远小于一般意义上的电器设备,故需要SPD对雷电过电压和操作过电压进行防护,但其通流容量一般不大。
(SPD一般在末端,不会直接与架空线路连接,经过上一级的限流作用,雷电流已经被限制到较低值,这样通流容量不大的SPD完全可以起到保护作用,通流值不重要,重要的是残压。
)6、其它绝缘水平、对参数的着眼点等也有较大差异。
7、浪涌保护器适用于低压供电系统的精细保护,依据不同的交直流电源电床可选择各种相应的规格。
电源浪涌保护器一精细由于终端设备离前级浪涌保护器距离较大,从而使得该线路上容易产生振荡过电压或感应到其他过电压。
适用于终端设备的精细电源浪涌保护,与前级浪涌保护器配合使用,则保护效果更好。
8、避雷器主材质多为氧化锌(金属氧化物变阻器中的一种),而浪涌保护器主材质根据抗浪涌等级、分级防护(IEC61312)的不同是不一样的,而且在设计上比普通防雷器精密得多。
9、从技术上来说,避雷器在响应时间、限压效果、综合防护效果、抗老化特性等方面都达不到浪涌保护器的水平。
共同点:都能防止雷电过电压因为上述原因,SPD也就应运而生。
SPD的原理是把LEMP转化为热能进行消解,由于不是导通式,反应速度非常快,可低于纳秒,可以有效防止二次雷和三次雷。
SPD分为电源SPD,精密仪器SPD,数字线路SPD,而且也是双向作用的,因此可以有效防止感应雷。
因此,IEEE标准规定,在安装避雷器的同时应该加上SPD,以形成防雷的双保险。
此外,SPD对于内部的80%的浪涌也能起到有效抑制作用,这是避雷器所不能做到的。
总体上讲,避雷器是专门针对电气设备免受雷电冲击波所设置的防护设备,而浪涌保护器是比避雷器更先进的防护设备,除开雷电冲击波,还可以极大程度消弱电力系统自身所产生的其它破坏性浪涌冲击。
在用电单位高压进线系统(10KV 及以上)已装设避雷器的情况下,在低压系统中就应装设防护功能更精密的浪涌保护器。
三、避雷器运用与说明1、线路避雷器防雷的基本原理雷击杆塔时,一部分雷电流通过避雷线流到相临杆塔,另一部分雷电流经杆塔流入大地,杆塔接地电阻呈暂态电阻特性,一般用冲击接地电阻来表征。
雷击杆塔时塔顶电位迅速提高,其电位值为Ut=iRd L.di/dt(1)式中i——雷电流;Rd——冲击接地电阻;L.di/dt——暂态分量。
当塔顶电位Ut与导线上的感应电位U1的差值超过绝缘子串50的放电电压时,将发生由塔顶至导线的闪络。
即Ut-U1>U50,如果考虑线路工频电压幅值Um的影响,则为Ut-U1 Um>U50。
因此,线路的耐雷水平与3个重要因素有关,即线路绝缘子的50放电电压、雷电流强度和塔体的冲击接地电阻。
一般来说,线路的50放电电压是一定的,雷电流强度与地理位置和大气条件相关,不加装避雷器时,提高输电线路耐雷水平往往是采用降低塔体的接地电阻,在山区,降低接地电阻是非常困难的,这也是为什么输电线路屡遭雷击的原因。
加装避雷器以后,当输电线路遭受雷击时,雷电流的分流将发生变化,一部分雷电流从避雷线传入相临杆塔,一部分经塔体入地,当雷电流超过一定值后,避雷器动作加入分流。
大部分的雷电流从避雷器流入导线,传播到相临杆塔。
雷电流在流经避雷线和导线时,由于导线间的电磁感应作用,将分别在导线和避雷线上产生耦合分量。
因为避雷器的分流远远大于从避雷线中分流的雷电流,这种分流的耦合作用将使导线电位提高,使导线和塔顶之间的电位差小于绝缘子串的闪络电压,绝缘子不会发生闪络,因此,线路避雷器具有很好的钳电位作用,这也是线路避雷器进行防雷的明显特点。
以往输电线路防雷主要采用降低塔体接地电阻的方法,在平原地带相对较容易,对于山区杆塔,则往往在4个塔脚部位采用较长的辐射地线或打深井加降阻剂,以增加地线与土壤的接触面积降低电阻率,在工频状态下接地电阻会有所下降。
但遭受雷击时,因接地线过长会有较大的附加电感值,雷电过电压的暂态分量L.di/dt会加在塔体电位上,使塔顶电位大大提高,更容易造成塔体与绝缘子串的闪络,反而使线路的耐雷水平下降。
因为线路避雷器具有钳电位作用,对接地电阻要求不太严格,对山区线路防雷比较容易实现。
2线路避雷器使用及动作情况淄博电业局管辖的110kV龙博1线和35kV南黑线、炭谢线位于丘陵和山地,多年来经常发生雷击跳闸故障,据统计110kV龙博1线在1989~1996年共发生5次雷击掉闸,35kV南黑线、炭谢线分别在1994~1997年各发生6次雷击掉闸,虽然采取了各种措施,效果均不明显。
1997年在易遭雷击的龙博1线62~64号和南黑线87、89、90号及炭谢线51号分别装设了7组共20只线路型氧化锌避雷器,安装方式是在龙博1线和南黑线各悬挂3组9只,在炭谢线51号上相和下相各悬挂1只(该杆不久前遭雷击),经过2个雷雨季节的考验,线路未发生故障及掉闸事故。
3避雷器的选型及安装维护线路避雷器有2种类型,即带串联间隙和无串联间隙2种,因运行方式不同和电站避雷器相比在结构设计上也有所区别。
线路避雷器安装时应注意:(1)选择多雷区且易遭雷击的输电线路杆塔,最好在两侧相临杆塔上同时安装;(2)垂直排列的线路可只装上下2相;(3)安装时尽量不使避雷器受力,并注意保持足够的安全距离;(4)避雷器应顺杆塔单独敷设接地线,其截面不小于25mm2,尽量减小接地电阻的影响。
投运后进行必要的维护:(1)结合停电定期测量绝缘电阻,历年结果不应明显变化;(2)检查并记录计数器的动作情况;(3)对其紧固件进行拧紧,防止松动;(4)5a拆回,进行1次直流1mA及75参考电压下泄漏电流测量。
四、浪涌保护器设计原理、特性、运用范畴⌝设计原理在最常见的浪涌保护器中,都有一个称为金属氧化物变阻器(Metal Oxide Varistor,MOV)的元件,用来转移多余的电压。
如下图所示,MOV将火线和地线连接在一起。
MOV由三部分组成:中间是一根金属氧化物材料,由两个半导体连接着电源和地线。
这些半导体具有随着电压变化而改变的可变电阻。
当电压低于某个特定值时,半导体中的电子运动将产生极高的电阻。
反之,当电压超过该特定值时,电子运动会发生变化,半导体电阻会大幅降低。
如果电压正常,MOV会闲在一旁。
而当电压过高时,MOV可以传导大量电流,消除多余的电压。
随着多余的电流经MOV转移到地线,火线电压会恢复正常,从而导致MOV的电阻再次迅速增大。
按照这种方式,MOV仅转移电涌电流,同时允许标准电流继续为与浪涌保护器连接的设备供电。
打个比方说,MOV的作用就类似一个压敏阀门,只有在压力过高时才会打开。
另一种常见的浪涌保护装置是气体放电管。
这些气体放电管的作用与MOV相同——它们将多余的电流从火线转移到地线,通过在两根电线之间使用惰性气体作为导体实现此功能。
当电压处于某一特定范围时,该气体的组成决定了它是不良导体。
如果电压出现浪涌并超过这一范围,电流的强度将足以使气体电离,从而使气体放电管成为非常良好的导体。
它会将电流传导至地线,直到电压恢复正常水平,随后它又会变成不良导体。
这两种方法都是采用并联电路设计——多余的电压从标准电路流入另一个电路。
有几种浪涌保护器产品使用串联电路设计抑制电涌——它们不是将多余的电流分流到另一条线路,而是通过降低流过火线的电量。
基本上说,这些抑制器在检测到高电压时会储存电能,随后再逐渐释放它们。
制造这种保护器的公司解释说该方法可以提供更好的保护,因为它反应速度更快,并且不会向地线分流,但另一方面,这种分流可能会干扰建筑物的电力系统。
抑制二极管:抑制二极管具有箝位限压功能,它是工作在反向击穿区,由于它具有箝位电压低和动作响应快的优点,特别适合用作多级保护电路中的最末几级保护元件。
抑制二极管在击穿区内的伏安特性可用下式表示:I=CUα,上式中α为非线性系数,对于齐纳二极管α=7~9,在雪崩二极管α=5~7.⌝抑制二极管的技术参数主要有:(1)额定击穿电压,它是指在指定反向击穿电流(常为lma)下的击穿电压,这于齐纳二极管额定击穿电压一般在2.9V~4.7V范围内,而雪崩二极管的额定击穿电压常在5.6V~200V范围内。
