雷电及浪涌的防护知识1. 浪涌产生的原因浪涌也叫突波，就是超出正常电压的瞬间过电压。
从本质上讲，浪涌就是发生在仅仅百万上之一秒内的一种剧烈脉冲。
供电系统的浪涌来源分为外部(雷电原因)和内部（电器操作过电压）。
雷电引起的浪涌云层与大地之间的雷击放电，由一次或若干次单独的闪电组成，每次闪电都携带干幅值很高、持续时间很短的电流，一个型的雷电放电将包括二次或三次的闪，每次闪电之间大约相隔二十分之一秒时间，大多数闪电电流高达数十、甚至数千安的电流，从而会引起巨大的电磁效应，机械效应的热效应。
2.雷电及浪涌的危害雷电以及浪涌的危害形式有：（1）直击雷；（2）静电感应；（3）电磁感应；（4）雷电侵入波；（5）地电位反击；（6）电磁脉冲辐射；（7）操作过电压；（8）静电放电。
二、雷电及浪涌防护的方法根据IEC组织提出的DBSG的基本方法，电子信息系统雷电及浪涌的防护应当采取以下六大技术措施：（1）直击雷防护、（2）屏蔽和隔离、（3）合理布线、（4）等电位连接、（5）共用接地、（6）安装使用浪涌保护器。
在一个完善的电子信息系统防雷工程中，这六个防护措施都应当考虑。
但是目前最薄弱的就是安装使用浪涌保护器（SPD）。
三、浪涌保护器的概念及分类浪涌保护器（SPD）是用来限制瞬态过电压及泄放相应瞬态过电流，保护电子电气设备安全的装置，又可称为电涌保护器（或防雷器、防雷保安器、避雷器等）。
它至少应含有一个非线性元件。
浪涌保护器实际上也是一种等电位连接器。
通过对一个被保护系统科学合理地使用浪涌保护器，可以使系统内所有安装浪涌保护器的各设备端口，在雷电和浪涌冲击的瞬间实现均压或者相互等电位，从而避免系统内有害的瞬时电位差，保证整个系统的运行安全。
目前的浪涌保护器主要由气体放电管、固体放电管、放电间隙、压敏电阻、快恢复二极管、瞬态抑制二极管、晶闸管、温度保险丝、快速熔丝、高低通滤波器等器件，根据不同电压、电流、功率、频率、传输速率、驻波系数、插损、带宽、阻抗等要求，采用不同形式的电路而制成。
浪涌防护电路设计一、引言浪涌防护电路是指在电路中采用一定的电气或电子技术手段，以保护设备免受突发的、短暂的高电压脉冲的影响，从而保证设备的正常工作。
浪涌防护电路设计是现代电子技术中非常重要的一部分，因为在工业生产和日常生活中，各种突发事件都有可能导致电网中出现高压脉冲，如果没有浪涌防护措施，就会对设备造成不可逆转的损害。
二、浪涌现象及其影响1.浪涌现象浪涌是指突发的、短暂的高压脉冲，通常由雷击、开关操作、线路故障等原因引起。
在实际应用中，由于各种原因导致的高压脉冲可能会以不同形式进入电子设备内部。
2.影响当高压脉冲进入设备内部时，就会对设备产生不同程度的影响。
例如：（1）直接损坏器件：当高压脉冲达到一定程度时，可能会直接击穿器件内部的绝缘层，导致器件损坏。
（2）降低器件寿命：即使高压脉冲没有直接击穿器件，也会在器件内部产生热量，从而使器件温度升高，进而缩短器件的寿命。
（3）引起系统故障：高压脉冲可能会干扰设备内部的信号传输，从而引起系统故障。
三、浪涌防护电路设计原则1.选择合适的防护元件在浪涌防护电路中，选择合适的防护元件非常重要。
一般来说，常用的浪涌防护元件有气体放电管、金属氧化物压敏电阻、二极管等。
不同类型的防护元件具有不同的特点和应用范围，在选择时需要根据实际情况进行考虑。
2.合理布局在电路设计中，合理布局也是非常重要的一点。
例如，在PCB板上布局时，需要将输入端和输出端分开布置，并尽量减少线路长度和环形线路等因素对信号稳定性造成影响。
3.保证接地良好良好的接地是保证浪涌防护电路有效的关键。
在电路设计中，需要保证接地点的数量充足，并尽量减小接地电阻，从而提高接地效果。
四、浪涌防护电路设计实例以下是一种简单的浪涌防护电路设计实例：1.选择合适的防护元件在本例中，选择了气体放电管作为浪涌防护元件。
气体放电管具有响应速度快、容量大、寿命长等优点，在浪涌防护中得到了广泛应用。
2.合理布局在PCB板上，将输入端和输出端分开布置，并采用短线连接，避免环形线路对信号稳定性造成影响。
家庭防止浪涌的措施浪涌，也称为电涌或瞬态过电压，是指电网中出现的短暂而强烈的电压波动。
这种波动可能由雷电、电器设备开关、大型设备启动等多种原因引起。
浪涌对家庭电器设备造成潜在的威胁，可能导致设备损坏、数据丢失甚至火灾等风险。
因此，采取家庭防止浪涌的措施至关重要。
一、了解浪涌及其危害浪涌通常具有电压高、时间短、能量大的特点。
它可能超过家庭电器设备的额定电压，导致设备损坏或性能下降。
例如，计算机、电视机、空调等电器设备都可能受到浪涌的影响。
二、选择合适的浪涌保护设备浪涌保护器：浪涌保护器是专门设计用来吸收电网中的浪涌电压的设备。
它可以安装在家庭配电箱的总开关处，对家庭用电进行全面保护。
带浪涌保护的插座：市场上也有一些带浪涌保护功能的插座，可以将重要设备如计算机、电视等直接插入这些插座，以提供额外的保护。
三、采取其他预防措施定期检查电器设备：定期检查家庭电器设备的电线、插头等部件是否完好，及时更换老化或损坏的部件。
避免使用延长线：尽量减少使用延长线，避免因为延长线质量问题导致电压波动。
合理使用电器设备：在关闭电器设备时，尽量使用设备的开关，而不是直接拔掉电源插头，以减少电压波动的可能性。
四、加强安全意识家庭成员应增强对浪涌危害的认识，了解浪涌可能带来的后果，并采取相应的预防措施。
同时，对于疑似因浪涌导致的电器设备故障，应及时请专业人员进行检修。
五、总结家庭防止浪涌的措施是保障家庭电器设备安全、延长设备使用寿命的重要措施。
通过选择合适的浪涌保护设备、采取其他预防措施以及加强安全意识，可以有效降低浪涌对家庭电器设备的危害。
让我们共同关注家庭用电安全，为家庭创造一个安全、舒适的生活环境。

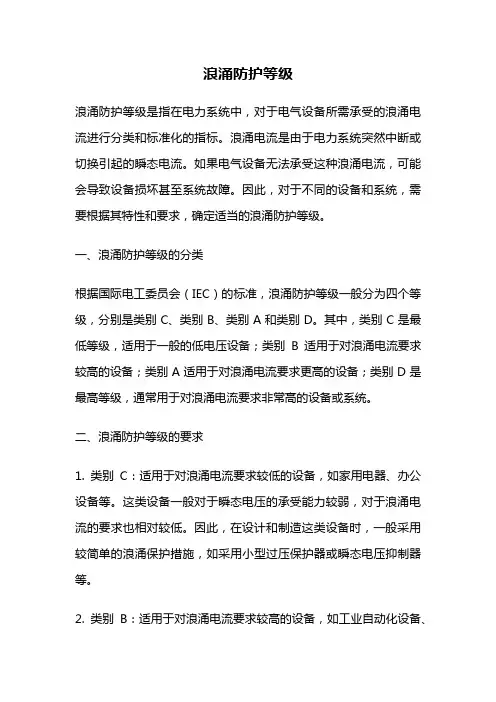

浪涌防护等级浪涌防护等级是指在电力系统中，对于电气设备所需承受的浪涌电流进行分类和标准化的指标。
浪涌电流是由于电力系统突然中断或切换引起的瞬态电流。
如果电气设备无法承受这种浪涌电流，可能会导致设备损坏甚至系统故障。
因此，对于不同的设备和系统，需要根据其特性和要求，确定适当的浪涌防护等级。
一、浪涌防护等级的分类根据国际电工委员会（IEC）的标准，浪涌防护等级一般分为四个等级，分别是类别C、类别B、类别A和类别D。
其中，类别C是最低等级，适用于一般的低电压设备；类别B适用于对浪涌电流要求较高的设备；类别A适用于对浪涌电流要求更高的设备；类别D是最高等级，通常用于对浪涌电流要求非常高的设备或系统。
二、浪涌防护等级的要求1. 类别C：适用于对浪涌电流要求较低的设备，如家用电器、办公设备等。
这类设备一般对于瞬态电压的承受能力较弱，对于浪涌电流的要求也相对较低。
因此，在设计和制造这类设备时，一般采用较简单的浪涌保护措施，如采用小型过压保护器或瞬态电压抑制器等。
2. 类别B：适用于对浪涌电流要求较高的设备，如工业自动化设备、通信设备等。
这类设备对于瞬态电压的承受能力较强，对于浪涌电流的要求也较高。
因此，在设计和制造这类设备时，一般采用较复杂的浪涌保护措施，如采用大型过压保护器、瞬态电压抑制器及线路滤波器等。
3. 类别A：适用于对浪涌电流要求更高的设备，如医疗设备、航空航天设备等。
这类设备对于瞬态电压的承受能力非常强，对于浪涌电流的要求也非常高。
因此，在设计和制造这类设备时，一般采用非常复杂的浪涌保护措施，如采用特殊材料的过压保护器、瞬态电压抑制器、线路滤波器以及专用的浪涌保护电路等。
4. 类别D：适用于对浪涌电流要求非常高的设备或系统，如电力变压器、发电机等。
这类设备或系统对于瞬态电压的承受能力非常强，对于浪涌电流的要求也非常高。
因此，在设计和制造这类设备或系统时，一般采用非常复杂和强大的浪涌保护措施，如采用特殊材料的过压保护器、瞬态电压抑制器、线路滤波器以及专用的浪涌保护电路等。
浪涌10kv防护方案全文共四篇示例，供读者参考第一篇示例：浪涌10kv防护方案，是为了防护电力系统中的设备免受由于浪涌电流引起的损坏，保障电力系统的正常运行和设备的长期稳定工作。
在电力系统中，浪涌电流是指由于电压的突然变化或闪电等原因造成的瞬时过电压，它可能导致设备损坏和系统故障。
制定有效的浪涌10kv防护方案对于电力系统的稳定运行至关重要。
在防护浪涌10kv的过程中，需要采取一系列措施来降低浪涌电流对设备的影响。
需要在电力系统中安装避雷器。
避雷器是一种能够将浪涌电流引向地面的设备，可以有效地减少浪涌电流对设备的冲击。
还需要对电力系统中的设备进行全面的检测和维护，确保设备运行正常，并及时更新设备，以提高设备的防护能力。
还需要根据具体情况对电力系统中的电缆进行合理的布局，避免电缆之间的电磁干扰和浪涌电流的传导。
除了上述措施外，还可以采取其他一些方法来提高浪涌10kv的防护能力。
可以在电力系统中增加防雷接地装置，以增加电力系统的接地能力，减少浪涌电流的冲击。
还可以采用多级过电压保护装置，对电力系统进行多层次的保护，以提高电力系统的稳定性和可靠性。
第二篇示例：浪涌是一种瞬时电压过高的现象，通常由雷电、电源开关、感应负载等因素引起。
在电力系统中，浪涌问题是一个普遍存在的难题，如果不加以有效防护，就会给电器设备带来严重的损害甚至导致设备故障。
10kv电压等级下的浪涌问题尤为突出，因此制定一份浪涌10kv 防护方案是非常必要的。
要了解10kv电压等级的特点。
10kv电压等级在电力系统中是一种较高的电压等级，广泛应用于城市供电网、工业用电等场合。
由于电压等级较高，一旦发生浪涌问题，对于设备的损害程度会更加严重，因此对于10kv电压等级下的浪涌防护要求更高。
要选择合适的浪涌防护器件。
在10kv电压等级下，常用的浪涌防护器件包括浪涌保护器、避雷器、电源滤波器等。
这些器件可以有效地吸收、分解、消散来自外部的浪涌电压，保护设备免受损害。
浪涌防护等级浪涌防护等级是指电气设备在受到浪涌电流冲击时的耐受能力。
浪涌电流是由于电网突发故障、雷击、电动机开关、雷达等设备的开关操作等引起的瞬态电流冲击。
这些冲击电流会对电气设备造成严重的损坏，甚至导致设备的短路、火灾等危险。
因此，对电气设备进行浪涌防护是非常重要的。
浪涌防护等级一般分为四个等级，分别是A级、B级、C级和D级。
不同等级的浪涌防护能力不同，下面将对每个等级进行详细介绍。
A级浪涌防护等级是最高等级，也是对浪涌防护要求最严格的等级。
A级浪涌防护适用于对电气设备保护要求极高的场所，如医院手术室、航天器、核电站等。
A级浪涌防护设备能够有效地抵御大功率的浪涌电流，保护设备免受损坏。
B级浪涌防护等级是次高等级，适用于对电气设备保护要求较高的场所，如电信机房、计算机中心等。
B级浪涌防护设备能够有效地抵御中等功率的浪涌电流，保护设备不受损坏。
C级浪涌防护等级适用于对电气设备保护要求一般的场所，如家庭、办公室等。
C级浪涌防护设备能够有效地抵御较小功率的浪涌电流，保护设备不受损坏。
D级浪涌防护等级是最低等级，适用于对电气设备保护要求较低的场所，如一般的住宅、商业建筑等。
D级浪涌防护设备能够有效地抵御较小功率的浪涌电流，保护设备不受损坏。
为了实现浪涌防护，可以采用多种方式，如使用浪涌保护器、浪涌保护模块、浪涌保护插座等。
这些设备能够通过限制浪涌电流的传输和分布，保护电气设备免受损坏。
还可以通过合理的接地和屏蔽措施，减少浪涌电流对设备的影响。
接地能够将浪涌电流导入地下，减少对设备的冲击；屏蔽能够将浪涌电流隔离在外部环境，减少对设备的侵害。
在浪涌防护中，还需要注意设备的安装和维护。
设备的正确安装能够减少浪涌电流对设备的影响；定期的维护和检测能够及时发现和修复设备的故障，保证设备的正常运行。
浪涌防护等级是电气设备保护的重要指标之一。
不同等级的浪涌防护设备适用于不同场所的电气设备保护，能够有效地抵御浪涌电流的冲击，保护设备免受损坏。

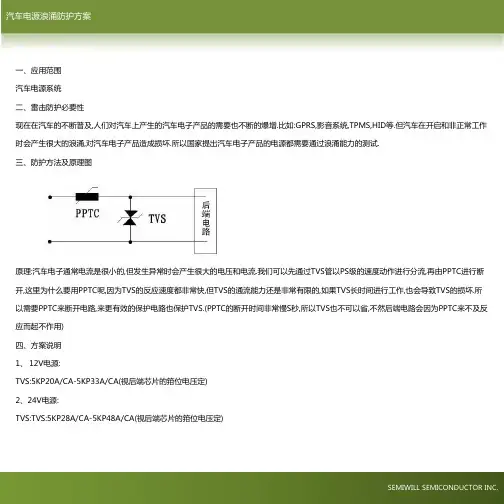

汽车电源浪涌防护方案
一、应用范围
汽车电源系统
二、雷击防护必要性
现在在汽车的不断普及,人们对汽车上产生的汽车电子产品的需要也不断
时会产生很大的浪涌,对汽车电子产品造成损坏.所以国家提出汽车电子产
三、防护方法及原理图
原理:汽车电子通常电流是很小的,但发生异常时会产生很大的电压和电流
开,这里为什么要用PPTC呢,因为TVS的反应速度都非常快,但TVS的通流能
以需要PPTC来断开电路,来更有效的保护电路也保护TVS.(PPTC的断开时
应而起不作用)
四、方案说明
1、12V电源:
TVS:5KP20A/CA-5KP33A/CA(视后端芯片的箝位电压定)
2、24V电源:
TVS:TVS:5KP28A/CA-5KP48A/CA(视后端芯片的箝位电压定)
TVS:TVS:5KP28A/CA5KP48A/CA(视后端芯片的箝位电压定)
断的爆增.比如:GPRS,影音系统,TPMS,HID等.但汽车在开启和非正常工作
产品的电源都需要通过浪涌能力的测试.
流.我们可以先通过TVS管以PS级的速度动作进行分流,再由PPTC进行断
能力还是非常有限的,如果TVS长时间进行工作,也会导致TVS的损坏.所
时间非常慢S秒,所以TVS也不可以省,不然后端电路会因为PPTC来不及反
SEMIWILL SEMICONDUCTOR INC.。
浪涌10kv防护方案
针对10kV系统的浪涌保护，通常可以采取以下几种方案来防护设备免受浪涌电压的影响：
1.避雷器：安装避雷器是最常见的浪涌保护措施之一。
避
雷器能够将浪涌电流引向地面，保护设备不受过高电压的侵害。
2.浪涌保护器：使用专门设计的浪涌保护器来限制浪涌电
压的传播，通常会将其安装在电源线路、通信线路等接口处，
以防止浪涌电压进入设备。
3.继电保护：在电力系统中，继电保护设备也可以用于浪
涌保护。
通过合适的继电保护配置，可以实现对系统的及时断
电或隔离，以减少浪涌电压对设备的影响。
4.滤波器：在电力系统中引入滤波器，可以减少电力线上
的高频干扰和浪涌电压，保护设备免受这些干扰的影响。
5.接地保护：良好的接地系统也是防止浪涌电压对设备造
成损坏的重要手段。
确保设备和系统的有效接地可以帮助释放
浪涌电流，保护设备不受伤害。
在设计浪涌保护方案时，应该根据具体系统的特点、设备的敏感程度以及所处环境的潜在风险来进行选择。
同时，建议寻求专业电力工程师或设备供应商的建议，以确保选取的浪涌保护方案符合相关标准和要求，并能有效保护设备免受浪涌电压的影响。
电子设备的浪涌防护浪涌浪涌顾名思义就是瞬间出现超出稳定值的峰值，它包括浪涌电压和浪涌电流。
浪涌电压是指的超出正常工作电压的瞬间过电压。
本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。
可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。
而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。
浪涌电流是指电源接通瞬间或是在电路出现异常情况下产生的远大于稳态电流的峰值电流或过载电流。
在电子设计中，浪涌主要指的是电源(只是主要指电源)刚开通的那一瞬息产生的强力脉冲,由于电路本身的非线性有可能高于电源本身的脉冲;或者由于电源或电路中其它部分受到本身或外来尖脉冲干扰叫做浪涌.它很可能使电路在浪涌的一瞬间烧坏,如PN结电容击穿,电阻烧断等等. 而浪涌保护就是利用非线性元器件对高频(浪涌)的敏感设计的保护电路,简单而常用的是并联大小电容和串联电感.供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）。
供电系统浪涌的产生供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）。
外部原因：雷击对地闪电可能以两种途径作用在低压供电系统上：（1）直接雷击：雷电放电直接击中电力系统的部件，注入很大的脉冲电流。
发生的概率相对较低。
（2）间接雷击：雷电放电击中设备附近的大地，在电力线上感应中等程度的电流和电压。
直接雷击是最严重的事件，尤其是如果雷击击中靠近用户进线口架空输电线。
在发生这些事件时，架空输电线电压将上升到几十万伏特，通常引起绝缘闪络。
雷电电流在电力线上传输的距离为一公里或更远，在雷击点附近的峰值电流可达100kA或以上。
在用户进线口处低压线路的电流每相可达到5kA到10kA。
在雷电活动频繁的区域，电力设施每年可能有好几次遭受雷电直击事件引起严重雷电电流。
而对于采用地下电力电缆供电或在雷电活动不频繁的地区，上述事件是很少发生的。
间接雷击和内部浪涌发生的概率较高，绝大部分的用电设备损坏与其有关。
所以电源防浪涌的重点是对这部分浪涌能量的吸收和抑制。
内部原因：内部浪涌发生的原因同供电系统内部的设备启停和供电网络运行的故障有关：供电系统内部由于大功率设备的启停、线路故障、投切动作和变频设备的运行等原因，都会带来内部浪涌，给用电设备带来不利影响。
特别是计算机、通讯等微电子设备带来致命的冲击。
即便是没有造成永久的设备损坏，但系统运行的异常和停顿都会带来很严重的后果。
比如核电站、医疗系统、大型工厂自动化系统、证券交易系统、电信局用交换机、网络枢纽等。
浪涌保护器浪涌保护器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
1.放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点是灭弧性能差。
改进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。
2.气体放电管：它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar）的玻璃管或陶瓷管内组成的。
为了提高放电管的触发概率，在放电管内还有助触发剂。
这种充气放电管有二极型的，也有三极型的，气体放电管的技术参数主要有：直流放电电压Udc；冲击放电电压Up（一般情况下Up≈（2～3）Udc；工频而授电流In；冲击而授电流Ip；绝缘电阻R（>109Ω）；极间电容（1-5PF）气体放电管可在直流和交流条件下使用，其所选用的直流放电电压Udc分别如下：在直流条件下使用：Udc≥1.8U0（U0为线路正常工作的直流电压）在交流条件下使用：U dc≥1.44Un（Un为线路正常工作的交流电压有效值）3.压敏电阻：它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。
它的工作原理相当于多个半导体P-N的串并联。
压敏电阻的特点是非线性特性好（I=CUα中的非线性系数α），通流容量大（～2KA/cm2），常态泄漏电流小（10-7～10-6A），残压低（取决于压敏电阻的工作电压和通流容量），对瞬时过电压响应时间快（～10-8s），无续流。
压敏电阻的技术参数主要有：压敏电压（即开关电压）UN，参考电压Ulma；残压Ures；残压比K（K=Ures/UN）；最大通流容量Imax；泄漏电流；响应时间。
压敏电阻的使用条件有：压敏电压：UN≥[（√2×1.2）/0.7]U0（U0为工频电源额定电压）最小参考电压：Ulma≥（1.8～2）Uac （直流条件下使用）Ulma≥（2.2～2.5）Uac（在交流条件下使用，Uac为交流工作电压）压敏电阻的最大参考电压应由被保护电子设备的耐受电压来确定，应使压敏电阻的残压低于被保护电子设备的而损电压水平，即（Ulma）max≤Ub/K，上式中K为残压比，Ub为被保护设备的而损电压。
4.抑制二极管：抑制二极管具有箝位限压功能，它是工作在反向击穿区，由于它具有箝位电压低和动作响应快的优点，特别适合用作多级保护电路中的最末几级保护元件。
抑制二极管在击穿区内的伏安特性可用下式表示：I=CUα，上式中α为非线性系数，对于齐纳二极管α=7～9，在雪崩二极管α=5～7.抑制二极管的技术参数主要有：（1）额定击穿电压，它是指在指定反向击穿电流（常为lma）下的击穿电压，至于齐纳二极管额定击穿电压一般在2.9V～4.7V范围内，而雪崩二极管的额定击穿电压常在5.6V～200V范围内。
（2）最大箝位电压：它是指管子在通过规定波形的大电流时，其两端出现的最高电压。
（3）脉冲功率：它是指在规定的电流波形（如10/1000μs）下，管子两端的最大箝位电压与管子中电流等值之积。
（4）反向变位电压：它是指管子在反向泄漏区，其两端所能施加的最大电压，在此电压下管子不应击穿。
此反向变位电压应明显高于被保护电子系统的最高运行电压峰值，也即不能在系统正常运行时处于弱导通状态。
（5）最大泄漏电流：它是指在反向变位电压作用下，管子中流过的最大反向电流。
（6）响应时间：10-11s5.扼流线圈：扼流线圈是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。
扼流线圈使用在平衡线路中能有效地抑制共模干扰信号（如雷电干扰），而对线路正常传输的差模信号无影响。
扼流线圈在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
6. 1/4波长短路器1/4波长短路器是根据雷电波的频谱分析和天馈线的驻波理论所制作的微波信号电涌保护器，这种保护器中的金属短路棒长度是根据工作信号频率（如900MHZ或1800MHZ）的1/4波长的大小来确定的。
此并联的短路棒长度对于该工作信号频率来说，其阻抗无穷大，相当于开路，不影响该信号的传输，但对于雷电波来说，由于雷电能量主要分布在n+KHZ以下，此短路棒对于雷电波阻抗很小，相当于短路，雷电能量级被泄放入地。
由于1/4波长短路棒的直径一般为几毫米，因此耐冲击电流性能好，可达到30KA （8/20μs）以上，而且残压很小，此残压主要是由短路棒的自身电感所引起的，其不足之处是工频带较窄，带宽约为2%～20%左右，另一个缺点是不能对天馈设施加直流偏置，使某些应用受到限制。
浪涌保护器（也称防雷器）的分级防护由于雷击的能量是非常巨大的，需要通过分级泄放的方法，将雷击能量逐步泄放到大地。
第一级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直接雷击的地方，必须进行CLASS—I的防雷。
第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，需要第二级防雷器进一步吸收。
同时，经过第一级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。
第三级防雷器是对LEMP和通过第二级防雷器的残余雷击能量进行保护。
1、第一级保护目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。
入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。
该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。
一般要求该级电源防雷器具备每相100KA以上的最大冲击容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。
这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。
它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的最大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。
第一级电源防雷器可防范10/350μs、100KA的雷电波，达到IEC规定的最高防护标准。
其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。
2、第二级防护目的是进一步将通过第一级防雷器的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。
分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。
这些电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收，对于瞬态过电压具有极好的抑制作用。
该处使用的电源防雷器要求的最大冲击容量为每相45kA以上，要求的限制电压应小于1200V，称之为CLASS II级电源防雷器。
