机械制造课程设计轴3一、教学目标本节课的教学目标是让学生掌握轴的机械制造过程,理解轴的结构和原理,学会使用相关工具和设备,提高学生的动手能力和创新能力。
知识目标:使学生了解轴的定义、分类和结构,掌握轴的制造工艺和流程,了解轴的加工方法和设备。
技能目标:培养学生具备轴的绘制、加工和检测能力,提高学生的动手实践能力。
情感态度价值观目标:激发学生对机械制造的兴趣,培养学生的创新精神和团队合作意识,使学生认识到机械制造在现代工业中的重要性。
二、教学内容本节课的教学内容主要包括轴的定义、分类和结构,轴的制造工艺和流程,轴的加工方法和设备。
1.轴的定义、分类和结构:介绍轴的基本概念,解析不同类型轴的特点和应用场景,讲解轴的结构组成及其功能。
2.轴的制造工艺和流程:阐述轴的制造过程,包括材料选择、热处理、加工方法等,让学生了解轴的制造步骤和注意事项。
3.轴的加工方法和设备:介绍轴的加工设备,如车床、铣床等,讲解各种加工方法的特点和适用范围,演示轴的加工操作过程。
三、教学方法为了提高教学效果,本节课采用多种教学方法相结合的方式:1.讲授法:教师讲解轴的相关知识,引导学生掌握轴的结构、原理和制造工艺。
2.讨论法:学生分组讨论,分享对轴的理解和加工方法的看法,培养学生的团队合作意识。
3.案例分析法:分析实际生产中的轴制造案例,使学生了解轴在实际应用中的重要性。
4.实验法:安排学生进行轴的加工操作,提高学生的动手能力和实践技能。
四、教学资源为了支持本节课的教学内容和教学方法,准备以下教学资源:1.教材:选用权威、实用的机械制造教材,为学生提供系统的理论知识。
2.参考书:提供相关领域的参考书籍,丰富学生的知识体系。
3.多媒体资料:制作精美的PPT、视频等多媒体资料,直观展示轴的制造过程和设备。
4.实验设备:准备齐全的机械加工设备,如车床、铣床等,确保学生能够进行实际操作。
5.网络资源:利用互联网资源,为学生提供更多的学习资料和信息。

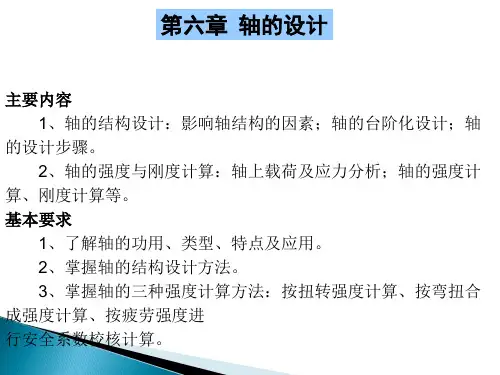

轴设计主要内容1、轴的结构设计:影响轴结构的因素;轴的台阶化设计;轴的设计步骤。
2、轴的强度与刚度计算:轴上载荷及应力分析;轴的强度计算、刚度计算等。
基本要求1、了解轴的功用、类型、特点及应用。
2、掌握轴的结构设计方法。
3、掌握轴的三种强度计算方法:按扭转强度计算、按弯扭合成强度计算、按疲劳强度进行安全系数校核计算。
重点难点1、轴的结构设计,强度计算。
2、转轴设计程序问题。
3、弯扭合成强度计算中的应力校正系数 。
§7-1 轴概述一、轴的功能和分类轴是组成机器的重要零件之一,其主要功能是支持作回转运动的传动零件(如齿轮、蜗轮等),并传递运动和动力。
1、按受载情况分根据轴的受载情况的不同轴可分为转轴、传动轴和心轴三类。
转轴:既受弯矩又受转矩的轴;传动轴:主要受转矩,不受弯矩或弯矩很小的轴;心轴:只受弯矩而不受转矩的轴;根据轴工作时是否转动,心轴又可分为转动心轴和固定心轴。
转动心轴:工作时轴承受弯矩,且轴转动固定心轴:工作时轴承受弯矩,且轴固定2、按轴线形状分根据轴线形状的不同轴又可分为曲轴、直轴和钢丝软轴。
图7-2 曲轴曲轴:各轴段轴线不在同一直线上,主要用于有往复式运动的机械中,如内燃机中的曲轴(图7-2)。
图7-3 直轴直轴:各轴段轴线为同一直线。
直轴按外形不同又可分为:光轴:形状简单,应力集中少,易加工,但轴上零件不易装配和定位。
常用于心轴和传动轴(图7-3左)。
阶梯轴:特点与光轴相反,常用于转轴(图7-3右)。
图7-4 钢丝软轴钢丝软轴:由多组钢丝分层卷绕而成,具有良好挠性,可将回转运动灵活地传到不开敞的空间位置。
二、轴的材料及选择轴的材料种类很多,选择时应主要考虑如下因素:1、轴的强度、刚度及耐磨性要求;2、轴的热处理方法及机加工工艺性的要求;3、轴的材料来源和经济性等。
轴的常用材料是碳钢和合金钢。
碳钢比合金钢价格低廉,对应力集中的敏感性低,可通过热处理改善其综合性能,加工工艺性好,故应用最广,一般用途的轴,多用含碳量为0.25~0.5%的中碳钢。
轴的课程设计说明书
一、课程简介
本课程是针对工程机械专业的学生开设的轴的课程设计,课程旨在通过理论讲解和实践操作,使学生掌握轴的设计、制造和检测等方面的基本知识和技能,进一步提高学生的综合能力和实践操作水平。
二、课程目标
1.掌握轴的基本原理和设计方法;
2.熟悉轴的材料选择和热处理工艺;
3.掌握轴的制造工艺和加工方法;
4.熟练掌握轴的检测方法和应用;
5.培养学生的团队合作意识和实际操作能力。
三、课程内容
1.轴的基本原理和设计方法
2.轴的材料选择和热处理工艺
3.轴的制造工艺和加工方法
4.轴的检测方法和应用
5.课程设计实践操作
四、课程教学方法
1.理论授课:通过讲解轴的基本原理和设计方法,使学生掌握轴的设计方法和技巧。
2.实验操作:通过轴的制造和检测等实验操作,强化学生的实际操作能力。
3.团队合作:学生将分成小组进行轴的设计和制造,培养团队合作精神和实际操作能力。
五、考核方式
1.课程设计报告:对课程设计实践操作的过程和结果进行综合评价。
2.实验操作考试:对学生在实验操作中的实际操作能力进行考核。
3.理论考试:对学生对轴的基本原理和设计方法的掌握程度进行考核。
六、教材及参考书目
教材:《轴承设计与制造》
参考书目:《轴承设计原理》、《轴承材料与热处理》、《轴承制造工艺
与加工方法》、《轴承检测方法与应用》。
七、结语
本课程设计旨在帮助学生掌握轴的设计、制造和检测等方面的基本知识和技能,为学生的未来职业发展打下坚实的基础,同时也期望能够培养学生的团队合作意识和实际操作能力,让学生在实践中不断提高自己的综合素质。
轴的加工工艺规程设计
轴是机械传动中常见的零部件之一,它承载着传动力和转动力,因此轴的加工工艺规程设计是非常重要的。
下面是关于轴的加工工艺规程设计的详细说明:
一、轴的加工工艺设计步骤
1.确定轴的材料和尺寸
首先需要根据轴的使用要求确定所需使用的材料和尺寸,这些信息通常由设计方提供。
2.制定轴的加工工艺流程
根据轴的材料和尺寸,设计制定一份加工工艺流程,包括下料、粗加工、精加工、热处理、表面处理等环节。
3.编写作业指导书和工艺卡
根据制定的加工工艺流程编写作业指导书和工艺卡,详细描述所有加工步骤的工艺参数和质量要求。
4.分配任务和安排生产进度
将加工任务分配给相应的工人和机器,根据作业指导书和工艺卡的要求安排生产进度。
5.进行加工工艺检查和质量控制
在加工过程中,需要对每一个环节进行检查并进行质量控制,确保轴的质量符合要求。
二、轴的加工工艺设计的注意事项
1. 确保轴的材料和尺寸符合设计要求。
2. 制定加工工艺流程时,要考虑到材料的物理性质和机械性能,以及加工工艺对材料的影响。
3. 作业指导书和工艺卡要详细地描述每一个加工步骤,确保工人能够正确地执行加工任务。
4. 在进行热处理和表面处理时,要严格控制温度和时间,以确保轴的性能符合要求。
5. 加工过程中需要进行质量控制,包括尺寸、表面粗糙度、硬度等方面的检查,以确保轴的质量符合要求。
以上是关于轴的加工工艺规程设计的详细说明,希望能帮助您了解轴的加工工艺规程设计的步骤和注意事项。
轴11.1 内容提要本章主要内容包括:1.轴的功用、类型、特点及应用,轴的常用材料;2.轴的结构设计及轴的设计步骤;3.轴的三种强度计算方法:按扭转强度计算;按弯矩、转矩合成强度计算;按疲劳强度进行安全系数校核计算;4.轴的按静强度计算安全系数的方法,轴的刚度计算、振动计算方法。
本章重点内容是轴的结构设计和强度计算,其中结构设计是本章的难点。
11.2 要点分析1.轴的结构设计轴的结构设计,目的就是要确定轴的各段直径d和各段长度l。
确定直径d时,应先根据转矩初算出受转矩段的最小直径,再逐渐放大推出各段直径;各段长度l需根据轴上零件的尺寸及安装要求情况来确定。
轴没有固定的标准结构,设计时应保证:轴和轴上零件有准确的周向和轴向定位及可靠固定;轴上零件便于装拆和调整;轴具有良好的结构工艺性;轴的结构有利于提高其强度和刚度,尤其是减少应力集中。
进行轴的结构设计时,要注意几个具体问题:(以单级斜齿圆柱齿轮减速器输出轴力例)(1)各段配合直径d应符合标准尺寸(GB2822-81),而与滚动轴承、联轴器、油封等标准件配合的轴径(如图1⒈1中轴的①、②、③、⑦段),应符合标准件的内径系列。
(2)注意两种不同台阶的设计:一种台阶是定位用的(如图11-l中轴的①~②段、④~⑤段、⑥~⑦段),这种台阶过低,定位作用差;过高,径向尺寸和应力集中增大,一般高度h=(2~3)C或R(C、R分别为零件倒角和圆角半径尺寸)。
另一种台阶是为了装配容易通过(如图1⒈1中轴的②~③、③~④段),这种台阶高度很小,一般在直径方向上只差1~3mm 即可。
(3)与轴上零件(如肯轮)相配合的轴段长度l,要比轴上零件的宽度尺寸B短2~3mm (见图11-1),这样才能把轴上零件固定住。
(4)轴的过渡圆角半径r要比相配合的零件的倒角C或圆角半径尺小,这样零件端面才能紧贴轴的台肩,起到定位作用。
(5)为制造方便,同一根轴上的圆角半径、倒角尺寸、中心孔尺寸等应尽量一致,几个平键槽的对称线均应处于同一直线上。
轴结构的设计步骤轴的结构设计须在经过初步强度计算,已知轴的最小直径以及轴上零件尺寸(主要是毂孔直径及宽度)后才进行。
其主要步骤为:1.确定轴上零件装配方案:轴的结构与轴上零件的位置及从轴的哪一端装配有关。
2.确认轴上零件定位方式:根据具体内容工作情况,对轴上零件的轴向和周向的定位方式展开挑选。
轴向定位通常就是轴肩或轴环与套筒、螺母、挡圈等女团采用,周向定位多使用平键、花键或过盈协调连结。
3.确定各轴段直径:轴的结构设计是在初步估算轴径的基础上进行的,为了零件在轴上定位的需要,通常轴设计为阶梯轴。
根据作用的不同,轴的轴肩可分为定位轴肩和工艺轴肩(为装配方便而设),定位轴肩的高度值有一定的要求;工艺轴肩的高度值则较小,无特别要求。
所以直径的确定是在强度计算基础上,根据轴向定位的要求,定出各轴段的最终直径。
4.确认各轴段长度:主要根据轴上协调零件毂孔长度、边线、轴承宽度、轴承斜槽的厚度等因素确认。
5.确定轴的结构细节:如倒角尺寸、过渡圆角半径、退刀槽尺寸、轴端螺纹孔尺寸;选择键槽尺寸等6.确认轴的加工精度、尺寸公差、形位公差、协调、表面粗糙度及技术建议:轴的精度根据协调建议和加工可能性而的定。
精度越高,成本越高。
通用型机器中轴的精度多为it5~it7。
轴应当根据加装建议,厘定合理的形位公差,主要存有:协调轴段的直径相对于轴颈(基准)的同轴度及它的圆度、圆柱度;定位轴肩的垂直度;键槽相对于轴心线的平行度和等距度等。
7.画出轴的工作图:轴的结构设计常与轴的强度计算和刚度计算、轴承及联轴器尺寸的选择计算、键联结强度校核计算等交叉进行,反复修改,最后确定最佳结构方案,画出轴的结构图。
轴的结构设计须在经过初步强度排序,未知轴的最轻直径以及轴上零件尺寸(主要就是毂孔直径及宽度)后才展开。
其主要步骤为:1.确定轴上零件装配方案:轴的结构与轴上零件的位置及从轴的哪一端装配有关。
2.确认轴上零件定位方式:根据具体内容工作情况,对轴上零件的轴向和周向的定位方式展开挑选。
轴设计的主要内容和轴的设计步骤一、轴设计的主要内容轴是指工程、机械、汽车等设备中用来传递动力和承受载荷的一个重要组成部分。
轴的设计是指根据设备的工作原理、运行条件、载荷等要求,确定轴的几何形状、尺寸、材料等参数的过程。
良好的轴设计能够保证设备的稳定运行和寿命,提高设备的性能和效率。
轴设计的主要内容包括轴的几何形状、尺寸、材料和连接方式等方面。
1. 轴的几何形状:轴的几何形状通常是圆柱形,也可以是多边形、椭圆形等。
合理的几何形状能够降低应力集中,提高轴的强度和刚度。
2. 轴的尺寸:轴的尺寸包括直径、长度等参数。
根据设备的功率、转速、载荷等要求,确定轴的尺寸,确保轴的强度和刚度满足设计要求。
3. 轴的材料:轴的材料选择应根据设备的工作条件和要求进行。
常用的轴材料有碳素钢、合金钢、不锈钢等。
根据不同的工作条件,选择合适的轴材料,以满足轴的强度和耐磨性等要求。
4. 轴的连接方式:轴的连接方式是指轴与其他部件(如轴套、轴承、齿轮等)的连接形式。
常见的连接方式有键连接、螺纹连接、温度收缩连接等。
根据设备的工作负荷和要求,选择合适的连接方式,确保连接的牢固性和可靠性。
二、轴的设计步骤轴的设计是一个复杂的过程,需要根据具体设备的工作要求和条件来进行。
一般而言,轴的设计步骤包括设计任务确认、轴的受力分析、轴的尺寸计算、轴的校核和轴的优化设计等。
1. 设计任务确认:在轴的设计前,需要明确设计的任务和要求。
包括设备的工作条件、载荷特点、工作环境等方面的要求。
根据这些要求,确定轴的设计指标,为后续的设计提供依据。
2. 轴的受力分析:根据受力分析原理,对轴的受力情况进行计算和分析。
考虑到设备的工作条件和载荷特点,确定轴的受力形式和大小。
根据受力分析结果,选取合适的材料和几何形状。
3. 轴的尺寸计算:根据轴的受力分析结果,进行轴的尺寸计算。
轴的尺寸计算包括轴径的确定、轴长的确定和轴的过盈量的确定等。
根据设备的工作要求和载荷特点,计算得到轴的合理尺寸。
第九章 轴重点难点内容1.轴的结构设计轴的结构设计就是要合理地确定轴各部分的几何形状和尺寸。
包括各轴段的直径、长度、各个轴肩、圆角和倒角的大小、键槽的位置等等。
轴的结构没有标准形式,应根据具体的情况而定。
一般要考虑以下几个方面的问题:1)轴上零件的布置;2)轴上零件的定位和固定;3)轴上零件的装拆工艺性;4)轴的疲劳强度和刚度要求;5)轴的加工工艺性等。
轴的结构设计应满足以下要求:1)轴上零件的布置除了达到工作要求外,要使轴受力最小;2)轴上的零件要定位准确、固定可靠;3)轴上的零件能方便地装配和拆卸;4)轴的加工工艺性要好;5)要应力集中小、疲劳强度要高。
2.轴的强度计算弯扭合成强度条件:W T M W M ca ca 22)(ασ+==≤1][−b σ MPaα是根据扭剪应力的变化性质而定的应力校正系数。
用来考虑扭矩T 产生的扭剪应力τ与弯距M产生的弯曲应力b σ的性质不同。
对轴受转矩的变化规律未知时,一般将τ按脉动循环变应力处理。
疲劳强度安全系数的强度条件:22τσστS S S S S ca += ≥ [ S ] 如同一截面有几个应力集中源,则取其中最大的一个应力集中系数用于计算该截面的疲劳强度。
重要基本概念1.直轴按承受载荷的性质分为三类传动轴:在工作中主要承受转矩,不承受弯矩或承受弯矩很小。
心轴:在工作中只承受弯矩,不承受转矩。
心轴又分为固定心轴和转动心轴。
转轴:在工作中既承受弯矩,又承受转矩。
2.轴的失效形式和设计准则因轴在弯矩和转矩作用下承受变应力,轴肩处有应力集中,因此轴的主要失效形式是疲劳断裂。
设计准则:一般进行疲劳强度校核计算。
对瞬时过载很大的轴,还应进行静强度校核。
对于有刚度要求的轴,要进行刚度计算。
对转速高或载荷周期性变化的轴,要进行振动稳定性计算。
3.轴设计的主要内容和轴的设计步骤K US T轴的设计包括两个主要内容:轴的结构设计和轴的强度计算。
轴的设计步骤:1)选择轴的材料;2)估算轴的最小直径;3)轴的结构设计;4)轴的强度校核;5)必要时进行轴的刚度计算和振动稳定性计算。
轴的设计步骤轴的设计步骤主要包括以下几个方面:1. 功能和载荷分析:1)分析轴在设备或系统中的工作要求,明确轴所传递的扭矩、承受的弯矩以及承受的其他力和力矩。
2)根据轴的工作条件确定轴可能受到的各种静态和动态载荷。
2. 材料选择:根据轴的受力情况、工作环境(如温度、腐蚀性等)以及经济性考虑,选择合适的金属材料,确保其具有足够的强度、刚度和韧性。
3. 最小直径估算:根据扭转强度理论计算出满足扭矩要求所需的最小直径。
公式通常为:d = (τ_max * J) / (T * C),其中d是轴的直径,τ_max是许用剪切应力,J是截面极惯性矩,T是作用在轴上的扭矩,C是一个与轴材料和截面形状有关的常数。
4. 结构设计:1)在满足最小直径的基础上,根据轴上连接件的位置、尺寸和固定方式设计轴的各段直径和长度。
2)考虑键槽对轴强度的影响,适当增大轴径以补偿键槽削弱的强度,一般情况下一个键槽增加约5%的直径,两个键槽增加约10%的直径。
3)确定轴上零件(如轴承、齿轮、联轴器等)的安装位置,并考虑配合公差和轴向定位的要求。
5. 强度校核:1)对轴进行弯曲强度校核,计算在弯矩作用下的最大正应力,并确保不超过材料的许用应力。
2)进行扭振、疲劳强度校核,评估轴在交变载荷下的耐久性和可靠性。
3)若有必要,还需考虑轴的临界转速及稳定性问题。
6. 绘制轴的工作图:根据以上计算和设计结果,绘制轴的详细工程图纸,包括主视图、俯视图、局部放大图和必要的剖视图,标注关键尺寸、公差和技术要求。
7. 审查和优化:完成初步设计后,需要对其进行审查和优化,确保设计合理、成本可控且易于制造和维护。
综上所述,轴的设计是一个系统而严谨的过程,涉及力学计算、材料科学、机械设计等多个领域知识的应用。
轴的设计思路以轴的设计思路为标题,我们来探讨一下轴的设计过程和要点。
一、轴的设计思路轴作为机械传动中常见的元件,其设计旨在传递转矩和承受载荷。
在轴的设计过程中,我们需要考虑以下几个方面的因素。
1. 轴的材料选择轴的材料选择是轴设计的基础。
一般来说,轴的材料应具备高强度、高硬度、耐磨和耐腐蚀的特点。
常见的轴材料有碳钢、合金钢、不锈钢等。
根据轴所处的工作环境和工作要求,选择合适的材料可以保证轴的使用寿命和性能。
2. 轴的几何形状轴的几何形状对于轴的传动效率和强度有重要影响。
在设计轴的几何形状时,需要考虑轴的直径、长度、轴肩、轴端形式等因素。
此外,为了提高轴的刚性和强度,可以采用加大轴的直径或设置轴肩的设计手段。
3. 轴的轴向约束轴的轴向约束是为了保证轴在工作过程中不发生轴向位移。
常见的轴向约束方式有轴承、轴套、键槽等。
根据轴的工作条件和载荷大小,选择合适的轴向约束方式可以确保轴的稳定性和传动效率。
4. 轴的转动精度轴的转动精度直接影响到整个机械传动系统的工作效率和稳定性。
在轴的设计过程中,需要考虑轴的圆度、轴向偏差、圆锥度等因素。
通过合理的轴的设计和加工工艺,可以提高轴的转动精度,减小传动误差。
5. 轴的表面处理轴的表面处理是为了提高轴的耐磨性和耐腐蚀性。
常见的轴的表面处理方式有淬火、渗碳、镀铬等。
根据轴的工作环境和使用要求,选择合适的表面处理方式可以延长轴的使用寿命和提高轴的性能。
二、轴的设计要点在轴的设计过程中,需要注意以下几个要点。
1. 轴的强度计算轴的强度计算是轴设计的重要环节。
根据轴所承受的转矩和载荷,通过计算轴的弯曲应力、剪切应力和扭转应力,确定轴的尺寸和材料。
轴的强度计算要充分考虑轴的工作条件和设计寿命,确保轴能够承受工作载荷并保持稳定。
2. 轴的轴向约束设计轴的轴向约束设计是为了保证轴在工作过程中不发生轴向位移。
根据轴所承受的轴向载荷和工作条件,选择合适的轴向约束方式,并计算轴的轴向约束力。
第九章 轴重点难点内容1.轴的结构设计轴的结构设计就是要合理地确定轴各部分的几何形状和尺寸。
包括各轴段的直径、长度、各个轴肩、圆角和倒角的大小、键槽的位置等等。
轴的结构没有标准形式,应根据具体的情况而定。
一般要考虑以下几个方面的问题:1)轴上零件的布置;2)轴上零件的定位和固定;3)轴上零件的装拆工艺性;4)轴的疲劳强度和刚度要求;5)轴的加工工艺性等。
轴的结构设计应满足以下要求:1)轴上零件的布置除了达到工作要求外,要使轴受力最小;2)轴上的零件要定位准确、固定可靠;3)轴上的零件能方便地装配和拆卸;4)轴的加工工艺性要好;5)要应力集中小、疲劳强度要高。
2.轴的强度计算弯扭合成强度条件:W T M W M ca ca 22)(ασ+==≤1][-b σ MPaα是根据扭剪应力的变化性质而定的应力校正系数。
用来考虑扭矩T 产生的扭剪应力τ与弯距M 产生的弯曲应力b σ的性质不同。
对轴受转矩的变化规律未知时,一般将τ按脉动循环变应力处理。
疲劳强度安全系数的强度条件:22τσστS S S S S ca += ≥ [ S ]如同一截面有几个应力集中源,则取其中最大的一个应力集中系数用于计算该截面的疲劳强度。
重要基本概念1.直轴按承受载荷的性质分为三类传动轴:在工作中主要承受转矩,不承受弯矩或承受弯矩很小。
心轴:在工作中只承受弯矩,不承受转矩。
心轴又分为固定心轴和转动心轴。
转轴:在工作中既承受弯矩,又承受转矩。
2.轴的失效形式和设计准则因轴在弯矩和转矩作用下承受变应力,轴肩处有应力集中,因此轴的主要失效形式是疲劳断裂。
设计准则:一般进行疲劳强度校核计算。
对瞬时过载很大的轴,还应进行静强度校核。
对于有刚度要求的轴,要进行刚度计算。
对转速高或载荷周期性变化的轴,要进行振动稳定性计算。
3.轴设计的主要内容和轴的设计步骤轴的设计包括两个主要内容:轴的结构设计和轴的强度计算。
轴的设计步骤:1)选择轴的材料;2)估算轴的最小直径;3)轴的结构设计;4)轴的强度校核;5)必要时进行轴的刚度计算和振动稳定性计算。
第四章轴的设计机器上所安装的旋转零件,例如带轮、齿轮、联轴器和离合器等都必须用轴来支承,才能正常工作,因此轴是机械中不可缺少的重要零件。
本章将讨论轴的类型、轴的材料和轮毂联接,重点是轴的设计问题,其包括轴的结构设计和强度计算。
结构设计是合理确定轴的形状和尺寸,它除应考虑轴的强度和刚度外,还要考虑使用、加工和装配等方面的许多因素。
4.1 轴的分类按轴受的载荷和功用可分为:1.心轴:只承受弯矩不承受扭矩的轴,主要用于支承回转零件。
如.车辆轴和滑轮轴。
2.传动轴:只承受扭矩不承受弯矩或承受很小的弯矩的轴,主要用于传递转矩。
如汽车的传动轴。
3.转轴:同时承受弯矩和扭矩的轴,既支承零件又传递转矩。
如减速器轴。
4.2轴的材料主要承受弯矩和扭矩。
轴的失效形式是疲劳断裂,应具有足够的强度、韧性和耐磨性。
轴的材料从以下中选取:1. 碳素钢优质碳素钢具有较好的机械性能,对应力集中敏感性较低,价格便宜,应用广泛。
例如:35、45、50等优质碳素钢。
一般轴采用45钢,经过调质或正火处理;有耐磨性要求的轴段,应进行表面淬火及低温回火处理。
轻载或不重要的轴,使用普通碳素钢Q235、Q275等。
2. 合金钢合金钢具有较高的机械性能,对应力集中比较敏感,淬火性较好,热处理变形小,价格较贵。
多使用于要求重量轻和轴颈耐磨性的轴。
例如:汽轮发电机轴要求,在高速、高温重载下工作,采用27Cr2Mo1V、38CrMoAlA等。
滑动轴承的高速轴,采用20Cr、20CrMnTi 等。
3. 球墨铸铁球墨铸铁吸振性和耐磨性好,对应力集中敏感低,价格低廉,使用铸造制成外形复杂的轴。
例如:内燃机中的曲轴。
4.3 轴的结构设计如图所示为一齿轮减速器中的的高速轴。
轴上与轴承配合的部份称为轴颈,与传动零件配合的部份称为轴头,连接轴颈与轴头的非配合部份称为轴身,起定位作用的阶梯轴上截面变化的部分称为轴肩。
轴结构设计的基本要求有:(1)、便于轴上零件的装配轴的结构外形主要取决于轴在箱体上的安装位置及形式,轴上零件的布置和固定方式,受力情况和加工工艺等。
简述轴的设计步骤轴是工程设计中常见的机械元件,用于传输动力、支撑旋转部件或作为支撑轴承的固定轴。
在设计轴时,需要考虑多个因素,包括轴的材料选择、直径和长度的确定、轴上的零件配合等。
以下是轴的设计步骤及其拓展:1. 确定设计需求:首先,需要明确设计轴的用途和要求。
例如,是用于承载重量还是传输动力?这将决定轴的材料和尺寸选择。
2. 材料选择:根据设计需求和工作环境,选择合适的材料。
常见的轴材料包括钢、铝、合金等。
材料的硬度、强度、韧性和耐腐蚀性都是需要考虑的因素。
3. 计算轴的最大转矩和弯曲应力:根据设计的用途和工作条件,计算轴所需承受的最大转矩和弯曲应力。
这有助于确定轴的直径和长度,以确保轴能够承受所需载荷而不会发生变形或破裂。
4. 确定轴的直径和长度:根据计算得出的最大转矩和弯曲应力,结合材料的强度和刚度,确定轴的直径和长度。
通常情况下,轴的直径会随着所需承受的力矩增大而增大,长度会根据轴的支撑点和载荷分布情况而确定。
5. 设计轴的螺纹和键槽:如果轴上需要与其他零件连接,则需要设计螺纹或键槽。
螺纹和键槽的尺寸和位置需要根据实际应用需求和连接零件的要求来确定。
6. 进行应力分析和优化:使用有限元分析等工具对轴进行应力分析,以确保轴的强度和刚度满足设计要求。
如果有必要,可以进行多次优化设计,以达到最优的设计效果。
7. 轴的制造和加工:根据设计图纸,进行轴的制造和加工。
制造工艺包括车削、铣削、钻孔、磨削等,以确保轴的尺寸和形状精度满足设计要求。
8. 轴的表面处理和装配:为了提高轴的耐磨性和耐腐蚀性,可以进行表面处理,例如镀铬、镀锌、氮化等。
完成表面处理后,将轴与其他零件进行装配,以完成整个机械系统的设计。
以上是轴的设计步骤及其拓展。
轴的设计需要考虑多个因素,包括使用条件、材料选择、尺寸计算、零件配合等,以确保轴能够满足设计要求并具备足够的强度和刚度。
轴的设计毕业论文轴的设计毕业论文引言:在机械设计中,轴是一种常见的零件,用于传递动力和承载负荷。
轴的设计对于机械系统的性能和可靠性至关重要。
本文将探讨轴的设计原理和方法,以及一些常见的轴设计问题和解决方案。
一、轴的基本原理轴是连接两个旋转部件的零件,其主要功能是传递转矩和承载负荷。
轴的设计需要考虑到以下几个方面:1. 轴的材料选择:轴的材料应具有足够的强度和刚度,以承受工作条件下的负荷和应力。
常见的轴材料包括碳钢、合金钢和不锈钢等。
2. 轴的几何形状:轴的几何形状应根据具体的工作条件和要求进行选择。
常见的轴形状有圆柱形、圆锥形和棒状等。
3. 轴的支撑方式:轴的支撑方式对于轴的稳定性和刚度有重要影响。
常见的轴支撑方式包括轴承支撑、滑动支撑和固定支撑等。
二、轴的设计方法轴的设计通常遵循以下步骤:1. 确定工作条件:首先需要明确轴所处的工作条件,包括转速、负荷和工作环境等。
这些条件将决定轴的材料和尺寸。
2. 计算轴的强度和刚度:根据工作条件和轴的几何形状,可以进行强度和刚度的计算。
这些计算可以通过应力分析和有限元分析等方法进行。
3. 选择轴的材料和尺寸:根据强度和刚度的计算结果,选择合适的轴材料和尺寸。
这需要考虑到材料的可获得性、成本和加工性能等因素。
4. 设计轴的支撑方式:根据轴的工作条件和要求,选择合适的轴支撑方式。
这需要考虑到支撑方式的可靠性、刚度和摩擦损失等因素。
5. 进行轴的结构设计:根据以上步骤的结果,进行轴的结构设计。
这包括轴的几何形状、加工工艺和表面处理等。
三、常见的轴设计问题和解决方案在轴的设计过程中,常会遇到一些问题,如轴的振动、疲劳和磨损等。
以下是一些常见的问题和相应的解决方案:1. 轴的振动问题:轴的振动会导致噪音和能量损失。
解决轴的振动问题可以采用减振措施,如增加轴的刚度、改变支撑方式和使用减振装置等。
2. 轴的疲劳问题:轴的疲劳会导致轴的断裂和失效。
解决轴的疲劳问题可以采用增加轴的强度、改变材料和设计合适的过载保护装置等。
轴设计的主要内容和轴的设计步骤轴设计是机械设计中十分重要的一部分,它直接关系到机械系统
的性能和寿命。
轴的设计需要考虑多方面因素,包括载荷、转速、材
料强度和刚度等。
在进行轴设计时,一般可以遵循以下步骤:步骤一:确定轴的基本参数
在开始设计之前,需要明确轴的功能和使用要求,并确定关键参数,包括轴的类型、长度、直径等。
此外,还要考虑系统的使用条件,如载荷、转速、工作环境等。
步骤二:选择材料
材料的选择是轴设计非常重要的一部分。
要选择合适的材料,需
要考虑载荷、转速、工作温度等因素。
通常,常用的轴材料有碳钢、
合金钢、不锈钢和铝合金等。
步骤三:计算载荷
根据轴所承受的载荷,可以进行静力学和强度学的计算。
静力学计算主要包括转矩、弯矩和扭矩等,而强度学计算则包括轴的强度和刚度等。
步骤四:计算尺寸
在计算尺寸时,需要根据载荷和材料的强度来确定轴的直径。
直径的选择要满足强度和刚度要求,并考虑到材料的废料和经济性。
步骤五:计算转速
转速是轴设计中的重要参数之一。
要保证系统的正常运行,需要根据转速和轴材料的强度来选择合适的直径和材料。
步骤六:进行验算
设计完成后,还需进行验算,包括强度验算、刚度验算等。
强度验算主要是对轴的强度进行验证,以确保它能够承受所需的载荷。
而刚度验算主要是对轴的刚度进行验证,以满足系统运动的要求。
步骤七:进行优化
根据验算结果,进行必要的优化。
可以通过增加轴的直径、改变材料或者增加支撑点等来改善轴的性能。
步骤八:绘制图纸
设计完成后,需要绘制详细的轴图纸。
图纸上应包含轴的主要尺寸、材料、工艺要求等。
步骤九:选择工艺
在轴设计完成后,还需要选择合适的工艺进行制造。
常用的轴制
造工艺包括铸造、锻造、机械加工等。
轴设计的主要内容包括确定轴的基本参数、选择合适的材料、计
算载荷、计算尺寸、计算转速、进行验算、进行优化、绘制图纸以及
选择合适的制造工艺。
通过这些步骤,可以设计出满足系统要求的轴,确保机械系统的正常运行。
