机械设计15轴解析
- 格式：pps
- 大小：1.97 MB
- 文档页数：41
下载文档原格式
合集下载
机械设计课后习题答案及解析
3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
15幅机械结构动图,看不晕的才是牛人

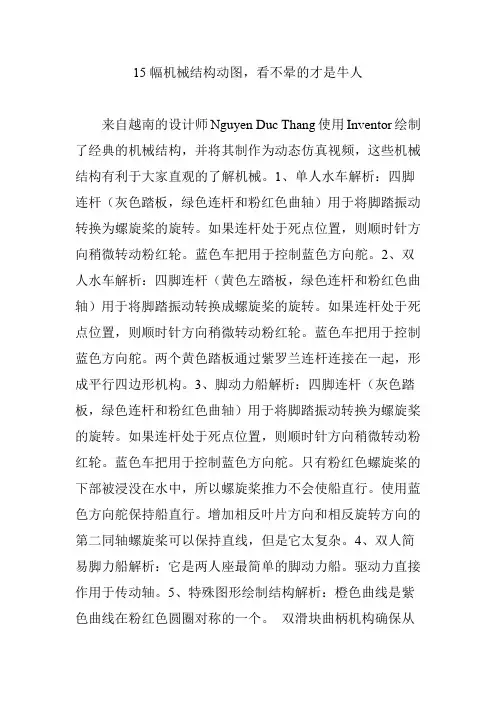

15幅机械结构动图，看不晕的才是牛人来自越南的设计师Nguyen Duc Thang使用Inventor绘制了经典的机械结构，并将其制作为动态仿真视频，这些机械结构有利于大家直观的了解机械。
1、单人水车解析：四脚连杆（灰色踏板，绿色连杆和粉红色曲轴）用于将脚踏振动转换为螺旋桨的旋转。
如果连杆处于死点位置，则顺时针方向稍微转动粉红轮。
蓝色车把用于控制蓝色方向舵。
2、双人水车解析：四脚连杆（黄色左踏板，绿色连杆和粉红色曲轴）用于将脚踏振动转换成螺旋桨的旋转。
如果连杆处于死点位置，则顺时针方向稍微转动粉红轮。
蓝色车把用于控制蓝色方向舵。
两个黄色踏板通过紫罗兰连杆连接在一起，形成平行四边形机构。
3、脚动力船解析：四脚连杆（灰色踏板，绿色连杆和粉红色曲轴）用于将脚踏振动转换为螺旋桨的旋转。
如果连杆处于死点位置，则顺时针方向稍微转动粉红轮。
蓝色车把用于控制蓝色方向舵。
只有粉红色螺旋桨的下部被浸没在水中，所以螺旋桨推力不会使船直行。
使用蓝色方向舵保持船直行。
增加相反叶片方向和相反旋转方向的第二同轴螺旋桨可以保持直线，但是它太复杂。
4、双人简易脚力船解析：它是两人座最简单的脚动力船。
驱动力直接作用于传动轴。
5、特殊图形绘制结构解析：橙色曲线是紫色曲线在粉红色圆圈对称的一个。
双滑块曲柄机构确保从紫色和橙色曲线到粉红色圆形沿其径向方向的距离始终相等。
它可以用于蛋糕装饰。
6、复杂特殊图形绘制结构解析：蓝色曲线是在粉红色圆圈上移动的点上的橙色曲线的对称一个。
蓝色双曲柄的曲柄半径相等。
它可以用于蛋糕装饰。
7、反向180度的筒形凸轮（一）解析：输入部分是两根长销的绿色轴定期旋转。
输出部分是两个交叉的螺旋槽的粉红色凸轮轴，在其行程端部具有驻留槽。
摆动角度为180度。
输入的弧线用于在其驻留期间保持输出不动。
注意销的椭圆部分，当销在螺旋槽的交叉处时，有助于输出稳定旋转。
销部椭圆的长轴在销移动所沿的槽的方向上。
8、反向180度的筒形凸轮（二）解析：输入部分是粉红色轴定期旋转。
《机械设计基础》第15章 滑动轴承
τ
P＋dp τ＋dτ
雷诺耳实验（1883年）——层流与湍流的现象
雷诺方程：
h0 - h dp = 6ηv dx h3
其中：p——油膜压力 η——润滑油粘度 V——速度 h——间隙厚度（油膜厚度） h0——油膜压力为极限值时的间隙厚度
分析雷诺方程：
（1）当相对运动的两表面 形成收敛油楔时。即能保 证移动件带着油从大口走 u 向小口。 o
形成动压润滑的条件： （1）相对运动的两表面形成收敛油楔时。 （2）两表面必须有一定的相对速度。
（3）润滑油必须有一定的粘度，并供油充分。
（4）油膜的最小厚度应大于两表面不平度之和。
例：试判断下列图形能否建立动压润滑油膜？
v v v v
向心滑动轴承形成动压油膜的过程：
F F FF F
o
o1 o1 o o1 1 o1
润滑脂 （黄油） 固体润滑剂
钙基、钠基、铅基、锂基等。
石墨、二流化钼、聚氟乙烯树脂等 （用于高温下的轴承）。
空气、氢气等（只用于高速、高 温以及原子能工业等特殊场合）
气体润滑剂
●润滑剂的主要指标：
（1） 粘度——是润滑油最重要的物理性能指标，是选择润滑 油的主要依据，它标志着流体流动时内摩擦阻 力的大小。粘度越大，内摩擦阻力越大，即流 动性越差。 （2）凝点——是润滑油冷却到不能流动时的温度。凝点越低越好。 （3） 闪点——是润滑油在靠近试验火焰发生闪燃时的温度。 闪点是鉴定润滑油耐火性能的指标。在工作温度 较高和易燃环境中，应选用闪点高于工作温度 20°~30°C的润滑油。 （4） 油性——是指润滑油湿润或吸附在表面的能力。吸附能力 越强，油性越好。 （5） 滴点——是指润滑脂受热后开始滴落时的温度。润滑脂使 用工作温度应低于滴点20°~30°C，低于40°~ 60°更好。 （6）针入度（稠度）——是表征指润脂稀稠度的指标。针入度越 小，表示润滑脂越稠；反之，流动性越大。
机械工艺夹具毕业设计15半轴机械加工工艺及工装设计
半轴机械加工工艺及工装设计专业名称：机械设计制造及其自动化班级：学生姓名：指导教师：摘要：半轴是汽车的轴类中承受扭矩最大的零件，它是差速器和驱动轮之间传递扭矩的实心轴，其内端一般通过花键与半轴齿轮连接，外端与轮毂连接，该零件在机械设备中具有传动性，在进行半轴的工艺和工装设计时，首先对半轴的工艺性进行了详细的分析，设计出了加工的工艺过程，根据加工要求设计专用夹具设计，一付是用来车削半轴的外圆，一付是用来钻削半轴圆盘上均匀分布的小孔，在设计中注意的夹具的经济性和使用性，尽量降低加工时的成本，减少工人的劳动强度，除此还进行了组合量具的设计，用来检查6个均匀分布的小孔的位置度公差。
关键词：工艺工装设计夹具设计组合量具设计Abstract：The half stalk is in automotive stalk the acceptance twist the biggest spare parts of sqire , it is bad soon machine and drive the round of delivers to twist the of solid stalk, it inside carry generally pass to spend the key and half stalk wheel gears to connect, carry outside with a conjunction, that spare parts is in the machine equipments have to spread to move sex, at carry on the half stalk of craft and work equip to account, the half axial craft carried on the detailed analysis first, designing processed craft process, according to process to request to design the appropriation tongs design, a pay is to use to come to car to pare the outside circle of the half stalk, on pay is use to drill to pare a dish of the half stalk up even distribute of eyelet, in the design the economy of the advertent tongs and usage, as far as possible lower to process of cost, reduce the worker of labor strength, in addition to this still carried on the design that the combination quantity have, use to check 6 even distribute of a business trip of position of the eyelet.Key Words：The craft work packs the design The tongs design Combine the quantity has the design文献综述夹具设计综述一前言在机械制造中，为完成需要的加工工序、装配工序及检验工序等，使用着大量的夹具。
机械设计第15章轴
轴的尺寸和公差对于安装和使用的准确性 至关重要。
轴与轴套之间的配合对于减小磨损和提高 工作效率非常重要。
轴的强度计算
1
受弯强度
根据轴的几何形状和材料弯曲的强度
扭转强度
2
工程计算。
根据扭矩和轴直径计算轴的扭转强度。
3
受压强度
计算轴在受到压缩力时的强度。
轴的选材原则
1 强度
根据所需强度和负荷条件选择材料。
机械设计第15章轴
轴是机械设计中重要的组件之一，它承受着传递功率和运动的重要任务。本 章将介绍轴的定义、作用以及相关的设计要素和计算方法。
轴的定义和作用Leabharlann 1 定义2 作用轴是一种旋转零件，通常为圆柱形，在机 械中用于传递力和运动。
轴将两个或多个旋转零件连接在一起，传 递动力和承载负载。
轴的分类
按用途分类
3 耐蚀性
在有腐蚀性环境中选择耐蚀性材料。
2 硬度
根据工作环境选择合适的材料硬度以提高 耐磨性。
4 成本
综合考虑材料成本及可用性选择合适的材 料。
轴的制造工艺
1 车削
2 热处理
利用车床和刀具将轴的外形和尺寸加工至 工程要求。
通过热处理工艺改变材料的组织和性能。
3 表面处理
4 装配和检验
对轴进行镀铬、镀锌等表面处理以提高其 耐腐蚀性和装饰性。
传动轴、支撑轴、定位轴等。
按制造材料分类
钢制轴、铜制轴、铝制轴、复合材料轴等。
按工作环境分类
常温轴、高温轴、低温轴、湿环境轴等。
按形状分类
圆轴、方轴、花键轴等。
轴的设计要素
1 刚度
2 强度
轴的刚度对于传递正常工作负荷至关重要。
第五版机械设计课后答案解析[完整版]
![第五版机械设计课后答案解析[完整版]](https://img.taocdn.com/s1/m/3e38b736fad6195f312ba6fc.png)
-53.231
-62.577
-65.797
0
-83.333
-83.333
-83.333
-83.333
总转角
240°
255°
270°
285°
300°
315°
330°
345°
位移 (mm)
15
8.438
3.75
0.938
0
0
0
0
速度 (mm/s)
-100
-75
-50
-25
0
0
0
0
加速度（ mm/s 2 ）
计算可得：
或：
代入公式（ 2-3 ）′，可知
题 2-6解：因为本题属于设计题，只要步骤正确，答案不唯一。这里给出基本的作图步骤，不
给出具体数值答案。作图步骤如下（见图 2.18 ）：
（ 1 ）求 ， ；并确定比例尺 。
（ 2 ）作 ， 。（即摇杆的两极限位置）
（ 3 ）以 为底作直角三角形 ， ， 。
总转角
0°
15°
30°
45°
60°
75°
90°
105°
位移 (mm)
0
0.734
2.865
6.183
10.365
15
19.635
23.817
速度 (mm/s)
0
19.416
36.931
50.832
59.757
62.832
59.757
50.832
加速度（ mm/s 2 ）
65.797
62.577
53.231
机械设计课后习题答案
1-1至1-4解机构运动简图如下图所示。
-62.577
-65.797
0
-83.333
-83.333
-83.333
-83.333
总转角
240°
255°
270°
285°
300°
315°
330°
345°
位移 (mm)
15
8.438
3.75
0.938
0
0
0
0
速度 (mm/s)
-100
-75
-50
-25
0
0
0
0
加速度（ mm/s 2 ）
计算可得：
或：
代入公式（ 2-3 ）′，可知
题 2-6解：因为本题属于设计题，只要步骤正确，答案不唯一。这里给出基本的作图步骤，不
给出具体数值答案。作图步骤如下（见图 2.18 ）：
（ 1 ）求 ， ；并确定比例尺 。
（ 2 ）作 ， 。（即摇杆的两极限位置）
（ 3 ）以 为底作直角三角形 ， ， 。
总转角
0°
15°
30°
45°
60°
75°
90°
105°
位移 (mm)
0
0.734
2.865
6.183
10.365
15
19.635
23.817
速度 (mm/s)
0
19.416
36.931
50.832
59.757
62.832
59.757
50.832
加速度（ mm/s 2 ）
65.797
62.577
53.231
机械设计课后习题答案
1-1至1-4解机构运动简图如下图所示。
轴强度计算公式(机械设计)
危险截面？
直径小当量弯矩大的截面
例题： 1 .作计算简图，求轮齿上的作用力 Ft=2T/d=2×1.83×106/348=10500N Fr Ft tg n / cos
10500 tg20o / cos12o15 3900N Fa Ft tg 10500 tg12o15 2280N
拉
按弯曲强度计算→正确选择［ b ］→表(15-1)
二.传动轴－只受转矩→按扭转强度计算
1.受力分析： 由Ｔ→τＴ ①轴单向传动： Ｔ→τＴ→ｒ＝０（开停） ②轴双向传动： Ｔ→τＴ→ｒ＝－１
2.强度计算 →按扭转强度计算(估算轴的最小直径) T T T T Mpa 3 WT 0 .2 d
c
2 .求作支反力及弯矩图 H面：
RBH=FtC/(b+C)=10500×180/(110+180) =6520N RCH=Ft－RBH=10500-6520=3980N
M1H=RBH×b=6520×110=717000Nmm
V面: RBV×(b+C) －Fr×C－Ma=0 RBV=(Fr×C+Fa×d/2)/(b+C)=3790N RCV=Fr－RBV=111N M′1V=RBV×b=3790×110=416900Nmm M″1V=RCV×C=111×180=19980Nmm 合成弯矩M：
小
结
1、轴的功用及分类（按载荷性质） 2、轴的结构设计 3、轴的强度计算（转轴）
M M H MVห้องสมุดไป่ตู้
2
2
2
M ca M (T )
α系数的物理意义和取值
2
60 60+B/2 60 60
55
机械基础-案例15 键的选择计算
键的选择计算对于键连接，首先选择键的类型，决定键和键槽的剖面尺寸，然后校核键连接的强度。
在设计轴时已初选轴承为滚子轴承，现只需计算校核。
1、输入轴与电动机轴采用平键连接根据轴径d1=28mm，l1=58，可选用A型平键，由《机械设计》表6-1得：b ×h×L=8×7×44，即：键7×44GB/T1096-2003。
键、轴和联轴器的材料都是钢，由表6-2查的许用应力[σp]=100~120MPa，取其平均值110MPa。
键的工作长度：l=L-b=44-8=32mm，键与联轴器接触高度k=0.5h=3.5mm，则σp=kld 3110T2⨯=15.63 MPa<[σp]所以此键强度符合设计要求2、输出轴与联轴器连接采用平键连接根据轴径d1=50mm，l1=82，可选用A型平键，得：b×h×L=14×9×70即：键9×70GB/T1096-2003。
键、轴和联轴器的材料都是钢，键的工作长度：l=L-b=70-14=56mm，键与联轴器接触高度k=0.5h=4.5，则：σp=kld 3210T2⨯=96.25 MPa<[σp]所以此键强度符合设计要求。
3、输出轴与蜗轮连接用平键连接根据轴径d4=65，l4=81，可选用A型平键，得：b×h×L=18×11×60，即：键11×60GB/T1096-2003，键、轴和联轴器的材料都是钢，键的工作长度：l=L-b=60-18=42mm，键与联轴器接触高度k=0.5h=5.5，则：σp=kld 3210T2⨯=94.45 MPa<[σp] 所以此键强度符合设计要求。
【机械设计基础】(第五版)课后习题答案15-18章答案
【机械设计基础】(第五版)课后习题答案15-18章答案15-1答滑动轴承按摩擦状态分为两种：液体摩擦滑动轴承和非液体摩擦滑动轴承。
液体摩擦滑动轴承：两摩擦表面完全被液体层隔开，摩擦性质取决于液体分子间的粘性阻力。
根据油膜形成机理的不同可分为液体动压轴承和液体静压轴承。
非液体摩擦滑动轴承：两摩擦表面处于边界摩擦或混合摩擦状态，两表面间有润滑油，但不足以将两表面完全隔离，其微观凸峰之间仍相互搓削而产生磨损。
15-2解（1）求滑动轴承上的径向载荷（2）求轴瓦宽度（3）查许用值查教材表15-1，锡青铜的，（4）验算压强（5）验算值15-3解（1）查许用值查教材表15-1，铸锡青铜ZCuSn10P1的，（2）由压强确定的径向载荷由得（3）由值确定的径向载荷得轴承的主要承载能力由值确定，其最大径向载荷为。
15-4解（1）求压强（5）求值查表15-1，可选用铸铝青铜ZCuAl10Fe3 ，15-5证明液体内部摩擦切应力、液体动力粘度、和速度梯度之间有如下关系：轴颈的线速度为，半径间隙为，则速度梯度为磨擦阻力摩擦阻力矩将、代入上式16-1解由手册查得6005 深沟球轴承，窄宽度，特轻系列，内径，普通精度等级（0级）。
主要承受径向载荷，也可承受一定的轴向载荷；可用于高速传动。
N209/P6 圆柱滚子轴承，窄宽度，轻系列，内径，6级精度。
只能承受径向载荷，适用于支承刚度大而轴承孔又能保证严格对中的场合，其径向尺寸轻紧凑。
7207CJ 角接触球轴承，窄宽度，轻系列，内径，接触角,钢板冲压保持架，普通精度等级。
既可承受径向载荷，又可承受轴向载荷，适用于高速无冲击, 一般成对使用，对称布置。
30209/P5 圆锥滚子轴承，窄宽度，轻系列，内径，5级精度。
能同时承受径向载荷和轴向载荷。
适用于刚性大和轴承孔能严格对中之处，成对使用，对称布置。
16-2解室温下工作；载荷平稳，球轴承查教材附表1，（1）当量动载荷时在此载荷上，该轴承能达到或超过此寿命的概率是90%。
机械设计作业集第15章答案
第十五章 轴一、选择题15—1按所受载荷的性质分类，车床的主轴是 A ，自行车的前轴是 B ，连接汽车变速箱与后桥，以传递动力的轴是 C 。
A 转动心轴B 固定心轴C 传动轴D 转轴 15—2 为了提高轴的刚度，措施 B 是无效的。
A 加大阶梯轴个部分直径 B 碳钢改为合金钢 C 改变轴承之间的距离 D 改变轴上零件位置15—3 轴上安装有过盈联接零件时，应力集中将发生在 B 。
A 轮毂中间部位B 沿轮毂两端部位C 距离轮毂端部为1/3轮毂长度处 15—4 轴直径计算公式3nPC d ≥， C 。
A 只考虑了轴的弯曲疲劳强度 B 考虑了弯曲、扭转应力的合成 C 只考虑了扭转应力D 考虑了轴的扭转刚度15—5 轴的强度计算公式22)(T M M e α+=中，α是 C 。
A 弯矩化为当量转矩的转化系数B 转矩转化成当量弯矩的转化系数C 考虑弯曲应力和扭转切应力的循环性质不同的校正系数D 强度理论的要求 15—6 轴的安全系数校核计算，应按 D 计算。
A 弯矩最大的一个截面B 弯矩和扭矩都是最大的一个截面C 应力集中最大的一个截面D 设计者认为可能不安全的一个或几个截面 15—7 轴的安全系数校核计算中，在确定许用安全系数S 时,不必考虑 A 。
A 轴的应力集中B 材料质地是否均匀C 载荷计算的精确度D 轴的重要性 15—8 对轴上零件作轴向固定，当双向轴向力都很大时，宜采用 C 。
A 过盈配合B 用紧定螺钉固定的挡圈C 轴肩—套筒D 轴肩—弹性挡圈 15—9 对轴进行表面强化处理，可以提高轴的 C 。
A 静强度B 刚度C 疲劳强度D 耐冲击性能 15—10 如阶梯轴的过渡圆角半径为r ，轴肩高度为h,上面安装一个齿轮，齿轮孔倒角为C 45°,则要求 A 。
A r<C<hB r=C=hC r>C>hD C<r<h 15—11在下列轴上轴向定位零件中， B 定位方式不产生应力集中。
濮良贵第九版版机械设计习题答案及解析
第三章 机械零件的强度习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-3一圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
材料为40CrNi ，设其强度极限σB =900MPa ，屈服极限750MPa s σ=试计算周健的弯曲有效应力集中系数k σ。
[解] 因1.16D d =，0.048rd=，查附表3-2，插值得 1.995σα=，查附图3-1得78.0≈σq ，将所查值代入公式，即()()k 1110.78 1.9951 1.896σσσq α=+-=+⨯-=3-4圆轴轴肩处的尺寸为：D =54mm ，d =45mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB=420MPa ，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得0.7σε=；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则k 11 1.691111 2.510.70.911σσσσq K εββ⎛⎫⎛⎫=+-=+-⨯= ⎪ ⎪⎝⎭⎝⎭()()()170141.670,,260,0,141.67,2.51 2.51A C D ∴ 根据()()()0,67.73,260,0,141.67,56.44A C D 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
机械设计(第八版)课后习题答案及解析(最新_参考答案及解析)
3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
濮良贵《机械设计》(第9版)章节题库-第15章 轴【圣才出品】
α。对于不变的转矩，α＝0.3；对于脉动循环应力，α＝0.6；对于对称循环应力，α＝1。
11．对于高载荷重要的转轴，选（ ）材料最为适宜。 A．钢 Q275 B．45 钢 C．40Cr 调质 D．20 钢 【答案】C 【解析】转轴的材料选取时，碳素钢一般用于制造受力较小或不重要的轴，合金钢适 用于重载、高速的重要轴的制造。
4 / 74
圣才电子书
C．轴上有应力集中
十万种考研考证电子书、题库视频学习平 台
D．所采常由弯矩所产生的弯曲应力 σ 是对称循环变应力，而由扭矩所产生的扭转
切应力 τ 常常不是对称循环变应力。为了考虑两者循环特性不同的影响，引入折合系数
13．下列各轴中，属于转轴的是（ ）。 A．减速器中的齿轮轴 B．自行车的前、后轴 C．铁路机车的轮轴 D．滑轮轴 【答案】A 【解析】转轴既承受弯矩又承受扭矩。减速器中的齿轮轴既承受弯矩作用，又有扭矩 的作用，故该轴为转轴。
14．一般二级齿轮减速器的中间轴是（ ）。 A．传动轴 B．固定心轴
6 / 74
16．当采用轴肩定位轴上零件时，零件轴孔的倒角应（ ）轴肩的过渡圆角半径。 A．大于 B．小于 C．大于或等于 D．小于或等于 【答案】A 【解析】轴肩定位的轴孔倒角应该大于轴肩的过度圆角半径，以保证可靠的轴向定位。
7 / 74
圣才电子书
十万种考研考证电子书、题库视频学习平 台
6．某 45 钢的轴刚度不足，可采取（ ）措施来提高其刚度。 A．用 40Cr 钢代替 B．淬水 C．增大轴的尺寸 D．提高材料的抗腐蚀性能 【答案】C 【解析】对于光轴，扭角 φ＝5.73×104×T/（GⅠp），增加轴径，轴的截面惯性矩 Ⅰ、极惯性矩Ⅰp 增大，扭角减小，轴的刚度得到提高，ABD 三项的措施对调高刚度的影 响不大。
机械设计基础-轴及轴承设计
轴及轴承设计
按照轴的轴线形状,可将轴分为直轴、曲轴和挠性轴。 直轴各轴段轴线为同一直线。 曲轴各轴段轴线不在同一直 线上,主要用于有往复式运动的机械中,如内燃机中的曲轴 (见图10-5)。挠性轴轴线可任意弯曲,可改变运动的传递方向, 常用于远距离控制机构、 仪表传动及手持电动工具中(见图 10-6)。另外还有空心轴、光轴和阶梯轴(见图10-7)。
轴及轴承设计
图10-11 减小轴圆角处应力集中的结构
轴及轴承设计
(2)制造工艺方面。提高轴的表面质量,降低表面粗糙度, 对轴表面采用碾压、喷丸和 表面热处理等强化方法,均可显 著提高轴的疲劳强度。
(3)轴上零件的合理布局。在轴结构设计时,可采取改变 受力情况和零件在轴上的位 置等措施,达到减轻轴载荷,减小 轴尺寸,提高轴强度的目的。
轴及轴承设计
图10-8 轴的结构
轴及轴承设计
在图10-8中,轴各部分的含义: 轴颈:轴与轴承配合处的轴段。 轴头:安装轮毂键槽处的轴段。 轴身:轴头与轴颈间的轴段。 轴肩或轴环:阶梯轴上截面尺寸变化的部位,其中一个尺 寸直径最大称为轴环。
轴及轴承设计
1.轴上零件的定位和固定 轴上零件的定位是为了保证传动件在轴上有准确的安装 位置;固定则是为了保证轴上 零件在运转中保持原位不变。 (1)轴上零件的轴向定位和固定。为了防止零件的轴向 移动,通常采用下列结构形式 实现轴向固定:轴肩、轴环、套 筒、圆螺母和止退垫圈、弹性挡圈、轴端挡圈等。 (2)轴上零件的周向固定。周向固定的目的是为了限制 轴上零件相对于轴的转动,以 满足机器传递扭矩和运动的要 求。常用的周向固定方法有键、花键、销、过盈配合、成型 连 接等,其中以键和花键连接应用最广。
齿轮润滑采用油浴润滑,轴承采用脂润滑。
机械设计第15章
扭转切应力 脉动循环变应 力
静应力 弯曲应力为对 称循环变应力
对称循环变应 力
≈0.3
≈0.６
=1
校核 危险截面轴的强度
ca
M ca M ca M ca [ 1 ]b 3 1 W d 3 0.1d 32
设计公式
d
3
M ca 0.1[ 1 ]b
此式仅用于实心圆轴， 其余W见P365表15-4
7.提高轴的表面质量 降低表面粗糙度；采用表面强化，如辗压、喷丸、渗碳、渗 氮、表面淬火等。
轴系结构改错
四处错误
正确答案
三处错误
正确答案
两处错误
1.左侧键太长，套筒 无法装入
2.多个键应位于同一 母线上
图中所示减速箱输出轴，齿轮用油润滑，轴承用脂润滑。指出其 中的结构错误。 3 7 5 6 2 1.键不在同一母线 1 上。 2.轴承盖与轴直接接 触。 8
危险面的确定： (1)Mca→max (2) Mca较大，而d较小处
[-1]查表15-3 举例：45，调质，
(3)应力集中较大的截面。
确定[-1]
3.安全系数法： (1)确定危险剖面： 根据Mca和d确定
3.轴承盖与箱体
无调整垫片。 4.轴套超过轴承内圈
4
定位高度。
5.齿轮处轴段长度过 长，齿轮定位不可靠
6.键顶部与轮毂 接触。
8轴承端盖处应减少加工 面
7.无挡油盘
§15-3 轴的强度计算
失效形式： 1、疲劳破坏—疲劳强度校核；
2、变形过大—刚度验算（如机床主轴）； 3、振动折断—高速轴，自振频率与轴转速接近；
B．根据经验或类比法确定 以 dmin为基础,考虑轴上零件的装配,轴向定位以及其与 轴的联接，定出轴其它各段的直径。
静应力 弯曲应力为对 称循环变应力
对称循环变应 力
≈0.3
≈0.６
=1
校核 危险截面轴的强度
ca
M ca M ca M ca [ 1 ]b 3 1 W d 3 0.1d 32
设计公式
d
3
M ca 0.1[ 1 ]b
此式仅用于实心圆轴， 其余W见P365表15-4
7.提高轴的表面质量 降低表面粗糙度；采用表面强化，如辗压、喷丸、渗碳、渗 氮、表面淬火等。
轴系结构改错
四处错误
正确答案
三处错误
正确答案
两处错误
1.左侧键太长，套筒 无法装入
2.多个键应位于同一 母线上
图中所示减速箱输出轴，齿轮用油润滑，轴承用脂润滑。指出其 中的结构错误。 3 7 5 6 2 1.键不在同一母线 1 上。 2.轴承盖与轴直接接 触。 8
危险面的确定： (1)Mca→max (2) Mca较大，而d较小处
[-1]查表15-3 举例：45，调质，
(3)应力集中较大的截面。
确定[-1]
3.安全系数法： (1)确定危险剖面： 根据Mca和d确定
3.轴承盖与箱体
无调整垫片。 4.轴套超过轴承内圈
4
定位高度。
5.齿轮处轴段长度过 长，齿轮定位不可靠
6.键顶部与轮毂 接触。
8轴承端盖处应减少加工 面
7.无挡油盘
§15-3 轴的强度计算
失效形式： 1、疲劳破坏—疲劳强度校核；
2、变形过大—刚度验算（如机床主轴）； 3、振动折断—高速轴，自振频率与轴转速接近；
B．根据经验或类比法确定 以 dmin为基础,考虑轴上零件的装配,轴向定位以及其与 轴的联接，定出轴其它各段的直径。
机械设计基础第十五章轴
弹性挡圈定位
圆螺母定位
轴的结构设计
5）圆锥形轴端与压板定位。定位可靠，装拆方便，适用于 经常装拆或有冲击的场合。
6）圆柱形轴端与轴端挡圈定位。定位可靠，方便，常用。 7）紧定螺钉定位。承受的轴向力较小，不适用于高速。
圆锥形轴端与压板定位 圆柱形轴端与轴端挡圈定
紧定螺钉定位
轴的结构设计
三、确定各轴段的直径和长度
直轴根据外形的不同，可分为光轴和阶梯轴。阶梯轴便于轴 上零件的装拆和定位，省材料重量轻，应用普遍。
曲轴是专用零件，主要用在内燃机一类的活塞式机械中。 轴一般是实心轴，有特殊要求时可制成空心轴，如车床主轴。
除了刚性轴外，还有钢丝软轴，可以把回转运动灵活地传到 不开敞地空间位置，常用于医疗器械和小型机具中。
带式输送机传动简图
轴的结构设计
方 案
一
齿轮与轴分开制造，齿轮与带轮均从轴的左端装入，轴段⑤ 最粗。该方案较常采用。
轴的结构设计
方 案 二
齿轮与轴分开制造，齿轮从轴的右端装入，带轮从轴的左端 装入，轴段⑤最粗。该方案也有采用。
轴的结构设计
方 案 三
齿轮与轴一体，结构简单，强度和刚度高，但工艺性较差， 轴与齿轮同时失效。适用于轴的直径接近齿根圆直径的情况。
轴的常用材料及其力学性能表
第三节 轴的结构设计
轴的结构设计目标：确定轴的结构形状和尺寸。
轴的结构设计应满足： 轴上零件相对于轴、轴相对于机座的定位应准确可靠； 轴应具有良好的制造工艺性，轴上零件应便于装拆和调整； 轴的结构应有利于提高轴的强度和刚度 。
一、拟定轴上零件的装配方案 轴上零件的装配方案不同，则轴的结构形状也不相同。设计 时可拟定几种装配方案，进行分析与选择。在满足设计要求的情 况下，轴的结构应力求简单。 以下是带式输送机减速器中高速轴的三个装配方案及分析。
机械设计习题与答案15键连接
键连接练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 为了不过于严重削弱轴和轮毂的强度，两个切向键最好布置成。
A.在轴的同一母线上B. 180°C. 120°~ 130°D. 90°2 平键B20×80 GB/T1096—1979中，20×80是表示。
A. 键宽×轴径B. 键高×轴径C. 键宽×键长D. 键宽×键高3 能构成紧连接的两种键是。
A. 楔键和半圆键B. 半圆键和切向键C. 楔键和切向键D. 平键和楔键4 一般采用加工B型普通平键的键槽。
A. 指状铣刀B. 盘形铣刀C. 插刀D. 车刀5 设计键连接时，键的截面尺寸b×h通常根据由标准中选择。
A. 传递转矩的大小B. 传递功率的大小C. 轴的直径D. 轴的长度6 平键连接能传递的最大扭矩T，现要传递的扭矩为1.5T，则应。
A. 安装一对平键B. 键宽b增大到1.5倍C. 键长L增大到1.5倍D. 键高h增大到1.5倍7 如需在轴上安装一对半圆键，则应将它们布置在。
A. 相隔90°B. 相隔120°位置C.轴的同一母线上D. 相隔180°8 花键连接的主要缺点是。
A. 应力集中B. 成本高C. 对中性与导向性差D. 对轴削弱二、填空题9 在平键联接中，静联接应校核强度；动联接应校核强度。
10 在平键联接工作时，是靠和侧面的挤压传递转矩的。
11 花键联接的主要失效形式，对静联接是，对动联接是。
12 键联接，既可传递转矩，又可承受单向轴向载荷，但容易破坏轴与轮毂的对中性。
13 平键联接中的静联接的主要失效形式为，动联接的主要失效形式为；所以通常只进行键联接的强度或计算。
14 半圆键的为工作面，当需要用两个半圆键时，一般布置在轴的。
机械设计轴的计算与校核
d
177.43
径向力：
Fr
Ft tan n cos
3845 tan 20 cos1117,3,,
图15-15
1427N
轴向力：F＝Fttan =3845tan1117,3,, 767N
齿轮上作用力的大小、方向见图15-15（b）所示
5）计算轴承反力 （图15-15c及e）
W
提高轴的强度的常用措施
增大轴径； 改变材料及热处理；
改进轴的表面质量以提高 轴的疲劳强度
改进轴的结构设计
M, bH
64 R1H
641245.1
79686.4N mm
M ,, bH
M, bH
F
d
2
79686.4 767 177.43 2
11642N mm
垂直弯矩图如图15-15f
MbV 64 R1V
641922.5
123040N mm
§15.3 轴的强度校核
按扭转强度条件计算 按弯扭合成强度条件计算 作扭矩图 作出当量弯矩图 计算弯曲应力，校核轴的强度
§15.3 轴的强度校核
1.按扭转强度条件计算
校核式：T
MT Wp
9.55 106 0.2d 3
P n
[ ]T
(12 1)
抗扭截面系数
P251，表15-5
合成弯矩图如图15-15g
M, b
M
, bH
MbV
2
79686.42 1230402 146590N mm
M ,, b
M
邱宣怀机械设计课后答案第15章
