形状和位置公差及检测[2]

第四章形状和位置公差及检测（一）一、判断题1.有位置公差要求的被测要素都不是单一要素。

（）2.在位置公差中基准只有一个。

（）3.给定相互垂直的两个方向的垂直度要求时，公差带形状是一个四棱柱。

（）4.定向公差带具有确定的位置，还具有综合控制被测要素的方向和形状的职能。

（）5.三基面体系中的三个平面相互是垂直的。

（）6.径向圆跳动中，在测量时测量仪器可以在圆柱面上来回移动。

（）7.径向全跳动与圆柱度的公差带形状一样，故含义也一样。

（）8.基准选择时，主要考虑基准统一原则，再兼顾设计要求及装配要求。

（）二、解答题1.习题图4-1所示销轴的三种形位公差标注，它们的公差带有何不同？图4—1 销轴2.习题图4-2所示零件标注的位置公差不同，它们所要控制的位置误差区别何在？试加以分析说明。

图4—2 零件图3.在底板的边角上有一孔，要求位置度公差为Φ0.1mm，习题图4-3所示的四种标注方法，哪种标注方法正确？为什么另一些标注方法不正确？a）b）c）d）图4—3 零件图4.习题图4-4所示的零件，标注了两种不同的位置公差，它们的要求有何不同？a) b)图4—4 零件图第四章形状和位置公差及检测（二）一、判断题1.采用零形位公差，指在任何情况下被测要素的形位公差总是零。

（）2.最大实体要求应用于被测要素又应用于基准要素时，公差值只能从被测要素或基准要素一处得到补偿。

（）3.在满足功能要求的前提下，形位公差项目的选择应尽量选测量简单的项目。

（）4.在保证关联作用尺寸不超越最大实体尺寸的场合下，最好在选择公差原则时选最大实体要求。

（）5.国家标准对位置度公差值直接规定了具体等级和数值。

（）6.国家标准对形位公差的未注公差值均未规定公差等级和数值。

（）7.用与理想要素比较原则测量形位公差时，理想要素要绝对精确，不能用模拟法获得。

（）8.用两点法测量圆度误差时，只能得到近似的测量结果。

（）二、解答题1.试按习题图4-5的形位公差要求填写下表图4—5零件图2.某种零件表面的平面度公差为0.02mm，经实测，实际表面上的九点对测量基准的读数（单位为μm），如习题图4-6所示，问该表面的平面度误差是否合格？图4—6 零件平面度测得数据3.习题图4-7中的四种标注方法，分析说明它们所表示的要求有何不同（包括采用的形位公差原则，理想边界尺寸、允许的垂直度误差等）？a）b）c）d）图4—7 公差的标注。

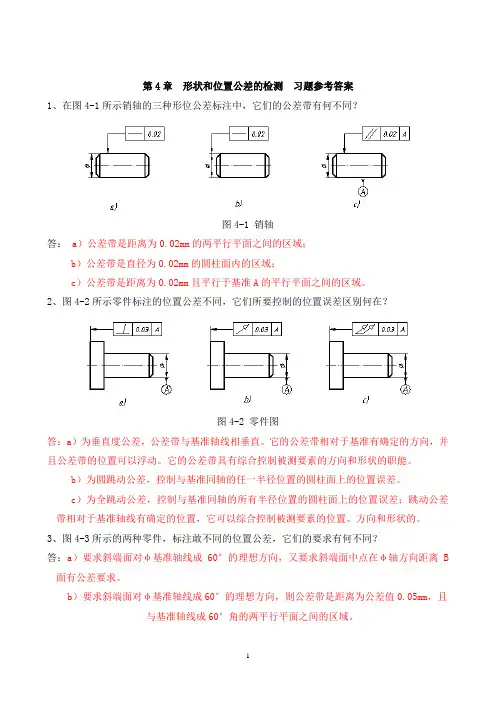

第4章形状和位置公差的检测习题参考答案1、在图4-1所示销轴的三种形位公差标注中，它们的公差带有何不同？图4-1 销轴答：a）公差带是距离为0.02mm的两平行平面之间的区域；b）公差带是直径为0.02mm的圆柱面内的区域；c）公差带是距离为0.02mm且平行于基准A的平行平面之间的区域。

2、图4-2所示零件标注的位置公差不同，它们所要控制的位置误差区别何在？图4-2 零件图答：a）为垂直度公差，公差带与基准轴线相垂直。

它的公差带相对于基准有确定的方向，并且公差带的位置可以浮动。

它的公差带具有综合控制被测要素的方向和形状的职能。

b）为圆跳动公差，控制与基准同轴的任一半径位置的圆柱面上的位置误差。

c）为全跳动公差，控制与基准同轴的所有半径位置的圆柱面上的位置误差；跳动公差带相对于基准轴线有确定的位置，它可以综合控制被测要素的位置、方向和形状的。

3、图4-3所示的两种零件，标注敢不同的位置公差，它们的要求有何不同？答：a）要求斜端面对φ基准轴线成60°的理想方向，又要求斜端面中点在φ轴方向距离B 面有公差要求。

b）要求斜端面对φ基准轴线成60°的理想方向，则公差带是距离为公差值0.05mm，且与基准轴线成60°角的两平行平面之间的区域。

图4-3 零件图4、在底边的边角上有一孔，要求位置度公差为φ0.1mm，图4-4所示的三种标注方法，哪种标注方法正确？为什么另一些标注方法不正确？图4-4 零件图答：a）尺寸无公差而且也不是理论正确尺寸，无基准；b）基准符号标注位置不对；c）正确。

5、图4-5所示零件的技术要求是：⑴ 2×φd轴线对其公共轴线的同轴度公差为φ0.02mm；⑵φD轴线对2×φd公共轴线的垂直度公差为100：0.02；⑶φD轴线对2×φd公共轴线的偏离量不大于±10μm。

试用形位公差代号标出这些要求。

图4-5 零件图解：参考答案如图所示：图4-5 零件图参考答案6、图4-6所示零件的技术要求是：⑴法兰盘端面A对φ18H8孔的轴线的垂直度公差为0.015mm；⑵φ35圆周上均匀分布的4×φ8H8孔，要求以φ18H8孔的轴线和法兰盘端面A为基准以互换装配，位置度公差为φ0.05mm；⑶ 4×φ8H8四孔组中，有一个孔的轴线与φ4H8孔的轴线应在同一平面内，它的偏离量不大于±10μm。

第四章形状和位置公差与检测一、判断题1.采用包容要求时，基孔制配合中轴的上偏差数值即为该配合的最小间隙或最大过盈。

（对）2.用螺栓或螺钉连接的圆盘零件上圆周布置的通孔的位置度公差一般采用最大实体要求。

（对）3.某平面对基准平面的平行度误差为0. 05mm，那么这平面的平面度误差一定不大于0.05mm。

（对）4.某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（错）5.采用包容要求时，基轴制配合中孔的上偏差数值即为该配合的最小间隙或最大过盈。

（错）6.圆度是形状公差，没有基准要素。

（对）7.被测要素为轴线时，形位公差符号的箭头可以直接指向该轴线。

（对）8.零件的尺寸精度与形位精度要求相差较大时，应采用独立原则。

（对）9.滚筒类零件的尺寸精度要求很低，形状精度要求较高，所以设计时应采用独立原则。

（对）10.一般来说，需要严格保证配合性质时，应采用包容要求。

（对）11.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（对）12.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（对）13.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0.02mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0.02 mm，就能满足同轴度要求。

（错）14.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（错）15.基准符号指向基准要素时，无论基准符号在图面上的方向如何，其小圆圈中的字母都应水平书写。

（对）16.被测要素采用最大实体要求的零形位公差时，被测要素必须遵守最大实体边界。

（对）17.最小条件是指被测要素对基准要素的最大变动量为最小。

（错）18.按包容要求给出单一要素孔、轴的尺寸公差后，若要进一步给出形状公差值，则形状公差值必须小于给定的尺寸公差值。

（对）19.某实际要素存在形状误差，则一定存在位置误差。

形状和位置公差及其检测一、形位公差的概念图样上给出的零件是没有误差的理想几何体，但是，在加工过程中由于机床、夹具、刀具和工件所组成的工艺系统本身存在各种误差，以及加工过程中出现受变形、振动、磨损等各种干扰，使加工后零件的实际形状和相互位置，与理想几何体规定的形状以及线、面相互位置存在差异，这种形状上的差异就是形状误差，相互位置之间的差异就是位置误差，它们统称为形状和位置的误差，简称形位误差。

零件在加工过程中，不仅有尺寸误差，而且会产生形状和位置误差。

形位误差对机构、仪器的使用功能影响很大。

因此，仅控制尺寸误差尺寸误有时仍难以保证零件的工作精度、联结强度、密封性、运动平衡性、耐磨性和可装配性等方面的要求，特别在高温、高压、高速重载等条件下工作的精密机械影响很大。

零件的形位误差对其使用性能会产生以下影响：（1）影响零件的功能要求。

例如，机床导轨的形状误差会影响结构件（如刀架）的动精度；车床主轴两支承轴颈的形位误差会影响主轴的回转精；齿轮箱上各轴承孔的位置误差将影响齿面承载能力和齿轮副的侧隙。

有结合要求的平面形状误差将影响结合的密封性，并因接触的减小面降低承载能力等。

（2）影响零件的配合性质。

例如，对于圆柱结合的间隙配合，圆柱表面的形状误差会使间隙大小分布不均，当配合件发生相对转动时，磨损加快，降低零件的工作寿命和运动精度。

（3）影响零件的自同装配性。

例如，花键轴各键的位置误差将影响与花键孔的联结；箱盖、法兰盘等零件上各螺栓孔出现位置误差将难以自由装配。

因此，设计零件时必须根据零件的功能要求，并考虑制造时的经济性，对其形位误差加以必要且合理的限制，即合理地确定零件的形位误差。

形状公差标准是重要的基础标准之一。

我国参照国际准，重新修订并以颁布实施的《形状和位置公差》国家标准有GB/T1182-1996《形状和位置公差通则、定义、符号和图样表示法》、GB/T1184-1996《形状和位置公差未注公差值》、GB4249-1996》《公差原则》、GB/T16671-1996《形状位置公差最大实体要求、最小实体要求和可逆要求》等。

第2章形状和位置公差及检测2.1 概述零件加工后，其表面、轴线、中心对称平面等的实际形状和位置相对于所要求的理想形状和位置，不可避免地存在着误差，这种误差称为形状和位置误差，简称形位误差。

2.1.1 形位公差的研究对象构成零件几何特征的点、线、面等是零件的几何要素（简称要素）。

如图2-2所示可分为:1.按结构特征分（1）轮廓要素:构成零件外形的点、线、面各要素。

如图2-2所示的球面、圆锥面和圆柱面的素线等都属于轮廓要素。

（2）中心要素:构成轮廓要素对称中心所表示的点、线、面各要素。

如图2-2所示的轴线、球心为中心要素。

图2-2 零件的几何要素2.按存在的状态分（1）实际要素:零件上实际存在的要素。

（2）理想要素:具有几何学意义的要素。

3.按所处地位分（1）被测要素:图样上给出了形状或（和）位置公差要求的要素，也就是需要研究和测量的要素。

（2）基准要素:图样上用来确定被测要素方向或（和）位置的要素。

4.按功能关系分（1）单一要素:仅对被测要素本身提出形状公差要求的要素。

（2）关联要素:相对基准要素有方向或（和）位置功能要求而给出位置公差要求的被测要素。

2.1.2 形位公差的特征项目、符号国家标准GB.T1182—1996规定，形状和位置两大类公差共计14个项目，其中形状公差4个，因它是对单一要素提出的要求，因此无基准要求;位置公差8个，形状或位置（轮廓）公差有2个，若无基准要求，则为形状公差;若有基准要求，则为位置公差。

形位公差特征项目及符号见书中表2-1。

2．2形位公差标注标准规定，在技术图样中形位公差采用符号标注。

2.3 形位公差带及形位公差2.3.1 形位公差带形位公差带是用来限制被测实际要素变动的区域。

形位公差带由形状、大小、方向和位置四个因素确定。

如图2-16所示。

图2-16 形位公差带的形状2.3.2 形状公差形状公差是为了限制形状误差而设置的。

实际要素在此区域内则为合格，反之，则为不合格。

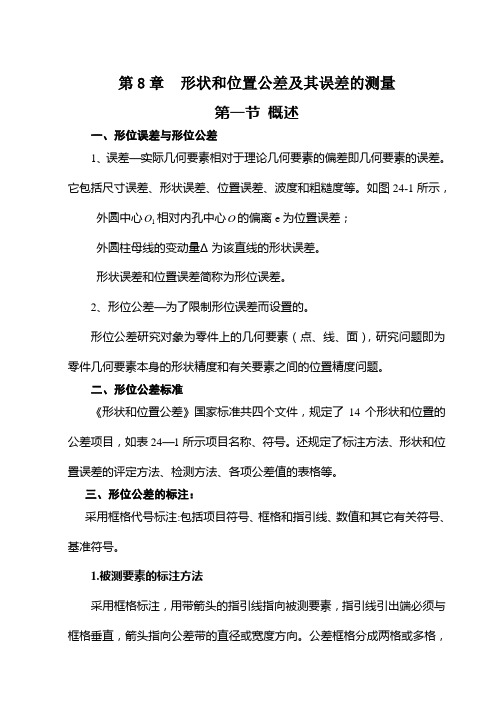

第8章形状和位置公差及其误差的测量第一节概述一、形位误差与形位公差1、误差—实际几何要素相对于理论几何要素的偏差即几何要素的误差。

它包括尺寸误差、形状误差、位置误差、波度和粗糙度等。

如图24-1所示，外圆中心O相对内孔中心O的偏离e为位置误差；1外圆柱母线的变动量Δ为该直线的形状误差。

形状误差和位置误差简称为形位误差。

2、形位公差—为了限制形位误差而设置的。

形位公差研究对象为零件上的几何要素（点、线、面），研究问题即为零件几何要素本身的形状精度和有关要素之间的位置精度问题。

二、形位公差标准《形状和位置公差》国家标准共四个文件，规定了14个形状和位置的公差项目，如表24—1所示项目名称、符号。

还规定了标注方法、形状和位置误差的评定方法、检测方法、各项公差值的表格等。

三、形位公差的标注：采用框格代号标注:包括项目符号、框格和指引线、数值和其它有关符号、基准符号。

1.被测要素的标注方法采用框格标注，用带箭头的指引线指向被测要素，指引线引出端必须与框格垂直，箭头指向公差带的直径或宽度方向。

公差框格分成两格或多格，左起第一格填写公差符号，第二格填写公差值及有关符号，从第三格起按基准顺序填写基准字母。

如图24—2所示。

A：区分被测要素是轮廓要素还是中心要素。

当被测要素是轮廓要素是，箭头指在可见轮廓线上或其引出线上，如图24-3a；当被测要素为中心要素时，指引线的箭头应与该要素的尺寸线对齐，如图24-3b；当被测要素为单一的中心要素或多要素的组合，如公共轴线、公共平面，则箭头可直接指在中心要素上，如图24-3c。

B：区分公差带的箭头指向是公差带宽度方向还是直径方向。

图24-3a、c指引线的箭头指向公差带的宽度方向，形位公差值框格中只标注出数值；而图24-3b指引线的箭头指向公差带的直径方向，形位公差框格中，在数值前加注“ ”。

2.基准要素的标注方法：对于有方向或位置要求的要素，在图样上必须用基准符号或基准代号表示被测要素与基准要素之间的关系。

形位公差及其检测加工后的零件会有尺寸公差，因而构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置就存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，这些差异统称为形位公差。

一、形位公差形位公差包括形状公差与位置公差，而位置公差又包括定向公差和定位公差。

形状公差是单一实际要素形状所允许的变动全量。

位置公差是关联实际要素的位置对基准所允许的变动全量。

具体包括的内容及公差如下所示:1.形状公差（1）直线度是限制实际直线对理想直线变动量的一项指标。

它是针对直线发生不直而提出的要求。

（2）平面度是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

（3）圆度是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面(包括圆锥面、球面)的零件，在一正截面(与轴线垂直的面)内的圆形轮廓要求。

（4）圆柱度是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

（5）线轮廓度是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

（6）面轮廓度符号为上面为一半圆下面加一横，是限制实际曲面对理想曲面变动量的一项指标，它是对曲面的形状精度要求。

2.位置公差（1）定向公差1、平行度(∥) 用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求，即要求被测要素对基准等距。

2、垂直度(⊥) 用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求，即要求被测要素对基准成90°。

3、倾斜度(∠) 用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度，即要求被测要素对基准成一定角度(除90°外)。
