LED生产工艺及封装技术

LED灯生产工艺流程第一步：原材料准备原材料主要包括LED芯片、LED封装材料、PCB板、散热器、驱动电源等。

在这一步，需要根据产品设计要求采购相关材料，并对材料进行检验，确保质量合格。

第二步：PCB板制作PCB板是电路的基础，它用于连接LED芯片和其他电子元器件。

首先，将原材料FR4经过切割和打磨，制作成符合要求的尺寸和形状。

然后，通过蚀刻、钻孔、图形铺铜、焊接等工艺，制作出电路板上的线路和焊盘。

第三步：LED芯片封装LED芯片是LED灯的核心部件，它需要封装在透明材料中起到保护和增强发光效果的作用。

首先，将LED芯片放置在封装机器上，然后涂抹透明胶水，并用紫外光固化。

最后，将封装好的LED芯片进行温度和湿度测试，确保质量稳定。

第四步：组装灯珠在这一步，将封装好的LED芯片与PCB板进行焊接连接。

首先，使用专用设备将LED芯片粘贴到预定位置上。

然后，通过自动焊接设备将LED芯片与PCB板上的焊盘进行连接。

最后，通过人工或自动设备对焊接质量进行检查，确保焊接稳定可靠。

第五步：安装散热器LED灯在工作过程中会产生热量，为了保证灯的寿命和性能稳定，需要对LED灯进行散热处理。

首先，将散热器安装在PCB板上，使其与LED芯片紧密接触。

然后，通过螺丝固定散热器，确保散热器与PCB板连接牢固。

第六步：驱动电源安装驱动电源是供应电流和电压给LED灯的设备，它是LED灯正常工作的保障。

在这一步，将驱动电源安装在LED灯内部，与LED灯的电源连接部分焊接连接。

然后，通过专业设备对接线质量进行检测，确保连接牢固可靠。

第七步：调试和测试将组装好的LED灯接入电源进行调试和测试。

首先，通过电流表和电压表等测试仪器，对LED灯的电流和电压进行测试。

然后，通过光度计等测试仪器，对LED灯的光亮度和光效进行测试。

最后，根据测试结果进行灯具的调整和改进，确保符合产品设计要求。

第八步：外观质检和包装在这一步，对LED灯的外观进行质检，包括灯体表面是否有刮痕、变形、色差等问题。

LED制造工艺流程LED（发光二极管）是一种半导体光源，具有高亮度、低功耗和长寿命等特点，因而在照明、显示和通信等领域得到广泛应用。

下面将介绍LED的制造工艺流程。

第一步：晶片生长晶片生长是LED制造的第一步，通过金属有机化学气相沉积（MOCVD）或分子束外延（MBE）等技术，在蓝宝石衬底上生长GaN等半导体材料，形成LED的发光层。

第二步：晶片分割晶片分割是将生长好的LED晶片切割成小尺寸的方形或圆形芯片，以便后续工艺处理。

第三步：晶渣去除晶渣是晶片分割后产生的残留物，需要通过化学腐蚀或机械研磨等方法去除，以保证晶片表面的平整和光洁。

第四步：金属化通过蒸镀、溅射或印刷等工艺，在LED晶片的表面覆盖金属电极，以便连接外部电路。

第五步：芯片封装LED芯片通过封装工艺，将其封装在透光的塑料封装体内，同时加入辅助材料如荧光粉等，以改变发光颜色。

第六步：测试对封装好的LED芯片进行光电参数测试，包括亮度、颜色、波长等，以保证其品质。

第七步：分选分级根据测试结果对LED芯片进行分类，分为不同等级，以满足不同应用需求。

通过以上工艺流程，LED芯片的制造过程完成，最终可用于LED照明、显示屏和其他应用中，为人们的生活和工作提供更加高效、节能和环保的光源。

LED（发光二极管）制造工艺是一个高度技术化的过程，需要精密的设备和复杂的工艺流程。

通过不断的研究和创新，LED技术在不断进步，成为照明、显示和通信等领域的主流光源之一。

下面将继续介绍LED制造的相关内容。

第八步：组装组装是LED制造的关键环节之一。

在组装过程中，LED芯片通常会与散热器、电路板和透光的封装体结合，组装成LED灯具或LED显示屏等成品。

第九步：包装LED成品需要通过包装，以保护其不受外部环境的影响，同时便于运输和存储。

常见的LED灯具包装材料包括泡沫塑料、纸盒和塑料膜等。

第十步：品质控制LED制造过程中需要严格的品质控制，对原材料、工艺和成品进行全面的检测和监控，确保LED产品符合规定的质量标准。

贴片led生产工艺贴片LED（Surface-mount LED）生产工艺是一种先进的LED封装技术，相比于传统的插件LED，贴片LED具有封装小巧、成本低、耐加热性能好等优点，所以在电子产品中得到广泛应用。

下面将介绍贴片LED的主要生产工艺。

1. 原材料准备：生产贴片LED的主要原材料包括发光芯片、封装胶、胶水等。

这些原材料需要进行质量检验，并根据需要进行筛选。

2. 发光芯片分割：将制造好的发光芯片分割成小块，这些小芯片就是后续封装的基础。

3. 输送线上涂胶：在输送线上将封装胶均匀地涂在基板上，确保胶水的均匀分布和粘附力。

4. 芯片贴合：通过自动或半自动设备将发光芯片贴合在涂有胶水的基板上，需要注意芯片方向和对准精度。

5. 固化：将已贴合好芯片的基板放入固化炉中进行加热固化，使胶水完全固化。

6. 切割：将固化好的基板切割成单个的LED元件，切割时需要保证切割的精度和质量。

7. 贴片：将切割好的LED元件贴到胶带上，胶带上的粘合剂可以固定LED元件，方便后续的封装和使用。

8. 封装：将贴在胶带上的LED元件封装到塑料封装材料中，封装过程中需要控制温度和压力，确保封装的质量。

9. 照明测试：对封装好的LED进行照明测试，测试其亮度、色温、色彩等参数是否符合要求。

10. 分选和分级：将测试合格的LED按照亮度、色彩等要求进行分选和分级，以满足不同的客户需求。

11. 邮寄和包装：对分选好的LED进行邮寄和包装，以便于后续销售和使用。

以上是贴片LED的主要生产工艺，每个工艺都需要严格控制，以确保质量和性能。

随着科技的不断发展，贴片LED的生产工艺也在不断进化和改进，以满足市场的需求和创新。

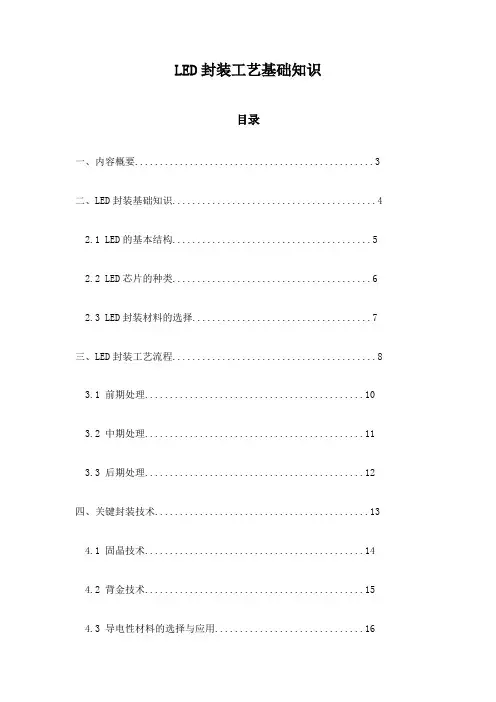

LED封装工艺基础知识目录一、内容概要 (3)二、LED封装基础知识 (4)2.1 LED的基本结构 (5)2.2 LED芯片的种类 (6)2.3 LED封装材料的选择 (7)三、LED封装工艺流程 (8)3.1 前期处理 (10)3.2 中期处理 (11)3.3 后期处理 (12)四、关键封装技术 (13)4.1 固晶技术 (14)4.2 背金技术 (15)4.3 导电性材料的选择与应用 (16)4.4 热管理技术 (18)五、LED封装的可靠性与性能优化 (19)5.1 耐温性 (20)5.2 耐湿性 (21)5.3 抗氧化性 (22)5.4 防紫外线老化 (24)六、LED封装的新技术与趋势 (25)6.1 小型化与集成化 (26)6.2 高功率与高亮度LED封装 (27)6.3 智能化与自适应封装 (29)6.4 环保与可持续性发展 (30)七、封装工艺对LED性能的影响因素分析 (31)7.1 材料选择与性能的关系 (32)7.2 工艺参数对封装效果的影响 (34)7.3 设计优化在提升性能中的作用 (35)八、案例分析 (36)8.1 国内外知名企业的封装工艺介绍 (38)8.2 典型LED产品的封装过程解析 (40)九、封装工艺的未来发展方向 (41)9.1 新材料的研发与应用 (42)9.2 工艺流程的创新与改进 (43)9.3 智能化生产与自动化技术的融合 (44)十、总结与展望 (46)10.1 LED封装工艺的现状与挑战 (47)10.2 对未来发展的预测与期望 (48)一、内容概要本文档旨在全面而深入地阐述LED封装工艺的基础知识，内容涵盖LED封装的定义、重要性、发展历程、关键流程与技术要点、材料选择以及设备需求等多个方面。

我们将明确LED封装的定义，解释其为何是LED产业链中不可或缺的一环，并概述LED封装在整个LED产业链中的位置和作用。

我们将探讨LED封装的重要性和发展历程，包括封装技术的演变、市场需求的增长以及技术突破对行业发展的推动等。

LED灯珠封装的工艺流程介绍LED灯珠是一种重要的光电器件，广泛应用于照明、显示等领域。

LED灯珠封装是指将LED芯片通过特定的工艺封装在外部塑料或金属材料中，以增强其光的亮度、耐久性和可靠性。

本文将介绍LED灯珠封装的工艺流程，包括材料准备、芯片封装、测试与分选等环节。

工艺流程概述LED灯珠封装工艺流程主要包括以下几个环节：1.材料准备：准备LED芯片、导线、封装材料等。

2.芯片封装：将LED芯片粘贴在基板上，连接导线，并外覆封装材料。

3.焊接：使用焊接设备对导线进行连接。

4.测试与分选：对封装完成的LED灯珠进行测试，并根据亮度和颜色等指标进行分选和分级。

5.封装检验：对封装完成的LED灯珠进行外观检查和性能测试。

下面将详细介绍每个环节的具体步骤。

材料准备LED灯珠封装工艺的第一步是准备所需材料。

主要的材料包括LED芯片、导线和封装材料等。

•LED芯片：LED芯片是LED灯珠的核心组成部分，常见的LED芯片有常见的红、绿、蓝、黄等颜色，以及白光LED芯片。

•导线：导线用于连接LED芯片和电路板，通常选择与芯片匹配的金线或铜线。

•封装材料：封装材料用于封装LED芯片，常见的材料有环氧树脂和有机玻璃等。

芯片封装芯片封装是LED灯珠制作的关键环节。

具体的封装步骤如下：1.准备基板：选择合适的基板材料，如金属基板或陶瓷基板，并根据要求进行清洗和处理。

2.粘贴LED芯片：将准备好的LED芯片粘贴在基板上，注意对齐和固定。

3.连接导线：使用焊接设备将导线连接到LED芯片的电极上，确保电路的正常通电。

4.封装材料外覆：将封装材料外覆在芯片和导线的周围，确保LED芯片的保护和固定。

焊接焊接是保证LED灯珠正常工作的关键步骤。

主要包括以下几个步骤：1.准备焊接设备：选择合适的焊接设备，如电子焊接台或热风枪。

2.将导线与电路板焊接：将导线与电路板焊接，确保良好的电气连接。

3.焊接质量检查：检查焊接点的焊盘是否漏锡、焊渣等问题，并进行修复。

led封装工艺流程及使用到的设备下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!LED封装工艺流程及使用到的设备LED封装是将LED芯片、金线和封装胶等材料封装到LED封装底座上的过程。

led封装点胶工艺及优化方案一、LED封装点胶工艺。

1. 点胶前的准备。

首先呢，得把材料都准备好。

就像做饭得先把食材备齐一样。

对于LED封装点胶，我们要准备好胶水，这个胶水可不能随便选，得根据LED的具体要求，像胶水的黏度、固化时间、透明度之类的都得考虑。

还有点胶设备，要确保它能正常工作，就像汽车出发前得检查好一样。

要检查针头有没有堵塞，气压是不是稳定，这些小细节可不能马虎，不然点胶的时候就会出乱子。

芯片也得处理好，要把芯片放在合适的位置，就像给演员安排好舞台一样。

芯片要干净整洁，不能有灰尘或者杂质，不然胶水粘上去就不牢固或者会影响LED的性能。

2. 点胶过程。

开始点胶的时候，就像画家画画一样，得有个准头。

点胶设备要按照设定好的程序，把胶水准确地滴到芯片或者支架上。

这个滴胶的量很关键，少了的话可能封装不完全，多了呢又会溢出，搞得一团糟。

这就像做菜放盐，多了少了都不行。

点胶的速度也得控制好。

如果太快，胶水可能分布不均匀，就像跑步太快容易摔倒一样；如果太慢呢，效率又太低，就像乌龟爬得太慢赶不上趟儿。

而且在点胶过程中，要保持环境的稳定，不能有太大的震动或者气流干扰，不然胶水可能会滴歪或者滴到不该滴的地方。

3. 点胶后的处理。

点完胶后，要让胶水固化。

这个固化过程就像面包发酵一样，需要合适的温度和时间。

一般会把点完胶的LED放在固化炉里，按照胶水的要求设置好温度和时间。

如果温度太高或者时间太长，胶水可能会变脆或者变色，影响LED的质量；如果温度太低或者时间太短，胶水又不能完全固化，LED就不能正常工作。

固化完成后，还得检查一下点胶的效果。

看看胶水有没有气泡，有没有漏胶的地方，就像检查一件做好的工艺品有没有瑕疵一样。

如果有问题，还得进行修补或者重新点胶。

二、LED封装点胶工艺的优化方案。

1. 胶水的优化。

可以寻找更好的胶水配方。

现在科技发展这么快，说不定就有新的胶水，黏度更合适，固化速度更快而且性能更稳定。

LED封装制造流程及相关注意事项一.我们可以将LED封装的具体制造流程分为以下几个步骤：1.清洗步骤：采用超声波清洗PCB或LED支架，并且烘干。

2.装架步骤：在LED管芯底部电极备上银胶后进行扩张，将扩张后的管芯安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED相应的焊盘上，随后进行烧结使银胶固化。

3.压焊步骤：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。

LED直接安装在PCB上的，一般采用铝丝焊机。

4.封装步骤：通过点胶，用环氧将LED管芯和焊线保护起来。

在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。

这道工序还将承担点荧光粉的任务。

5.焊接步骤：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。

6.切膜步骤：用冲床模切背光源所需的各种扩散膜、反光膜等。

7.装配步骤：根据图纸要求，将背光源的各种材料手工安装正确的位置。

8.测试步骤：检查背光源光电参数及出光均匀性是否良好。

9.包装步骤：将成品按要求包装、入库。

二.下面是LED灯珠封装的具体流程图：在做LED灯珠封装的制作流程中每个细节都必须严格控制，下面对上面的流程图进行具体详细的详解：1、首先是LED芯片检验(1)镜检：材料表面是否有机械损伤及麻点麻坑，LED芯片电极大小及尺寸是否符合工艺要求;电极图案是否完整2、扩片机对其扩片由于LED芯片在划片后依然排列紧密间距很小，不利于后工序的操作。

我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm.也可以采用手工扩张，但很容易造成芯片掉落浪费等不良问题。

3、点胶在LED支架的相应位置点上银胶或绝缘胶。

工艺难点在于点胶量的控制，在胶体高度、点胶位置均有详细的工艺要求。

由于银胶和绝缘胶在贮存和使用均有严格的要求，银胶的醒料、搅拌、使用时间都是工艺上必须注意的事项。

LED显示屏流程工艺1.PCB制造首先，需要制造LED显示屏所需的主控电路板(PCB)。

这个过程包括设计电路图、印制电路板、验证电路板，然后进行蚀刻、钻孔和镀铜等处理，最后检查质量并进行表面处理。

2.LED芯片制造在制造LED显示屏时，需要大量的LED芯片。

LED芯片的制造包括材料选择、材料处理、芯片制造、测试以及分级等过程。

在芯片制造过程中，需要控制各个参数以确保芯片的质量和一致性。

3.LED封装接下来，将制造好的LED芯片进行封装。

封装是将LED芯片放入塑料壳体中，并与导线连接，形成具有结构完整性和电气连接性的LED灯珠或LED模组。

4.LED模组制造在制造LED显示屏的过程中，需要将多个LED灯珠集成成LED模组。

LED模组可以是一个独立的小模块，也可以是一个大型的模块，具体取决于设计要求。

这个过程包括将多个LED灯珠进行排列组合，然后进行电气连接和机械固定等处理。

5.灯珠组装将制造好的LED模组安装在显示屏的底座上，并进行线路连接以及机械固定。

这个过程需要精确的操作和细致的调整，以确保每个LED模组的位置和角度准确无误。

6.电路连接将LED模组连接到主控电路板上。

这个过程通常涉及导线焊接、接插件连接和电路板连接等处理。

每个LED模组的电路连接需要准确无误，以确保显示屏整体能够正常工作。

7.包装和测试在制造完LED显示屏后，需要进行包装和测试。

包装通常包括安装外壳、灌注保护胶和封装标志等步骤。

测试包括亮度测试、像素测试和功能测试等，以确保显示屏的质量和性能符合要求。

8.发货和安装最后，将制造好的LED显示屏发货给客户，并根据客户的要求进行安装。

安装涉及固定支架、连接电源和调试显示效果等步骤，以确保显示屏能够正常工作并达到预期效果。

以上是LED显示屏工艺流程的一个基本概述，实际的流程可能会因厂家和产品种类的不同而有所差异。

总体来说，LED显示屏的制造过程需要严格的质量控制和精细的操作，以确保最终产品的质量和性能符合要求。

smd led封装工艺流程SMD LED封装工艺流程是指将LED芯片封装到SMD组件中的过程。

在整个流程中，需要经过多个步骤，包括准备材料、贴片、焊接、测试和包装等。

下面将详细介绍SMD LED封装工艺流程。

首先，准备材料。

首先需要准备SMD封装用的基板、贴片机、回流焊接机、自动测试设备以及包装材料等。

第二，贴片。

在贴片过程中，首先需要将基板放置到贴片机上，并按照规定的位置摆放好胶水。

然后，将LED芯片放置在胶水上，并精确地对齐。

贴片机将自动将芯片精确地贴在基板上，并固定好。

第三，焊接。

在焊接过程中，首先需要将贴好芯片的基板放置到回流焊接机中。

回流焊接机会将基板加热到一定的温度，使胶水熔化并固定芯片。

同时，焊接机还会加热焊盘，将焊膏熔化。

然后，将焊线放置在焊盘上，并进行焊接。

焊接完成后，基板会继续在回流焊接机中冷却。

第四，测试。

在测试过程中，需要将焊接好的基板放置到自动测试设备中。

测试设备会检测组件的亮度、色温、电压和电流等参数，并将测试结果记录下来。

如果组件通过测试，则会继续进行后续步骤。

如果组件未通过测试，则需要修复或重新制作。

最后，包装。

在包装过程中，首先需要将测试通过的组件放置到包装材料中，如透明塑料盒或纸盘。

然后，将包装好的组件放置到盒子中，并进行封箱。

最后，将封好的盒子进行标签贴上标签，并进行质检。

如果质检合格，则可以进行出货。

这就是SMD LED封装工艺流程的主要步骤。

通过这个流程，可以将LED芯片封装成SMD组件，以便于在电子产品中使用。

这个流程还可以保证组件的质量和性能，并提高生产效率。

详解LED封装全步骤一、生产工艺1.生产：a) 清洗：采用超声波清洗PCB或LED支架，并烘干。

b) 装架：在led管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。

c)压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。

LED 直接安装在PCB上的，一般采用铝丝焊机。

（制作白光TOP-LED需要金线焊机）d)封装：通过点胶，用环氧将LED管芯和焊线保护起来。

在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。

这道工序还将承担点荧光粉（白光LED）的任务。

e)焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。

f)切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。

g)装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。

h)测试：检查背光源光电参数及出光均匀性是否良好。

2.包装：将成品按要求包装、入库。

二、封装工艺1. LED的封装的任务是将外引线连接到LED芯片的电极上，同时保护好led芯片，并且起到提高光取出效率的作用。

关键工序有装架、压焊、封装。

2. LED封装形式LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。

led按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。

3. LED封装工艺流程a)芯片检验镜检：1、材料表面是否有机械损伤及麻点麻坑（lockhill）；2、芯片尺寸及电极大小是否符合工艺要求；3、电极图案是否完整。

b)扩片由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。

我们采用扩片机对黏结芯片的膜进行扩张，是LED芯片的间距拉伸到约0.6mm。

led生产工艺流程LED生产工艺流程LED（Light Emitting Diode）是一种半导体光电器件，具有高亮度、耐用性和低功耗等优点，广泛应用于照明、显示和信息技术等领域。

LED的生产过程通常包括晶片生长、晶圆制备、芯片制造、封装、测试和包装等环节。

首先是晶片生长。

晶片是LED的核心部件，它由半导体材料构成，通过晶片来发光。

晶片生长主要采用金属有机化学气相沉积（MOCVD）技术。

该技术通过将原料气体在高温条件下流经衬底基片，使其在表面形成晶体生长。

这个过程需要精确控制温度和气体流量等参数，以确保晶片的质量。

接下来是晶圆制备。

晶圆是晶片制造的基础材料，通常使用硅衬底进行制备。

制备晶圆的过程包括备料、涂膜、曝光、显影和腐蚀等步骤。

这些步骤的主要目的是在硅衬底上形成一层薄膜，以便后续的光刻和化学腐蚀工艺。

然后是芯片制造。

在晶片上进行光刻和化学腐蚀工艺，形成PN结构。

光刻工艺使用光刻胶和光罩，通过紫外线照射和显影等步骤，在晶片上形成光刻胶图形。

然后使用化学腐蚀液来腐蚀晶片表面，形成亮区和暗区的结构。

这个工艺需要高精度的设备和工艺控制，以确保芯片的精确性和一致性。

接下来是封装。

封装是将芯片放置在外壳中，并与引线相连，形成最终的LED器件。

封装过程包括器件的剥离、极林、引线焊接和封装胶固化等步骤。

这个过程需要精确的焊接和封装技术，以确保器件的性能和可靠性。

然后是测试。

在封装完成后，需要对LED器件进行测试，以确保其参数符合要求。

测试过程包括外观检查、电气参数测试和性能测试等。

这个过程需要精确的测试设备和工艺，以确保器件质量和稳定性。

最后是包装。

LED器件通过自动化设备进行包装，形成最终的成品。

包装过程包括器件的分选、分盘、封入芯片等步骤。

这个过程需要高效的设备和工艺，以确保产品的包装效果和出货率。

综上所述，LED生产工艺流程包括晶片生长、晶圆制备、芯片制造、封装、测试和包装等环节。

这个流程涉及多个关键步骤，需要精确的设备和工艺控制，以确保LED器件的质量和性能。

led灯珠封装流程和工艺
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!
In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay！。

LED的生产工艺流程及其设备LED（Light Emitting Diode）是一种半导体发光器件，其生产工艺包括晶片制作、封装、测试等多个环节。

下面是LED的生产工艺流程及其设备。

1. 晶片制作晶片制作是LED生产的第一步，主要包括晶片生长、切割和清洗。

晶片生长是指利用外延技术在基片上生长半导体材料，常用的设备有外延炉和外延片机。

晶片切割是指将生长好的晶片切割成小尺寸的晶体，常用的设备有线锯和刻线机。

晶片清洗是指清洗切割好的晶片，常用的设备有超声波清洗机和离子清洗机。

2. 封装封装是将晶片封装成成品LED灯具的过程，主要包括封装胶料的点胶、固化和测试。

点胶是指在晶片上涂抹封装胶料，常用的设备有自动点胶机和手动点胶机。

固化是指将封装胶料固化成固体，常用的设备有烤箱和紫外线固化机。

测试是指对封装好的LED灯具进行检测，常用的设备有光学测试仪和电学测试仪。

3. 包装包装是最后一道工序，主要包括对封装好的LED灯具进行分类、包装和贴标签。

分类是指根据LED灯具的参数进行分类，常用的设备有自动分类机和手动分类机。

包装是指将分类好的LED灯具进行包装，常用的设备有真空包装机和热压封装机。

贴标签是指在包装好的LED灯具上贴上标签，常用的设备有自动贴标机和手动贴标机。

以上是LED的生产工艺流程及其设备，通过这些工艺流程和设备，可以实现LED的高效生产和质量控制。

LED（发光二极管）生产工艺流程及其设备的细节非常重要，因为质量控制直接影响LED产品的性能和可靠性。

以下将继续深入探讨LED的生产工艺流程并详细介绍所使用的设备。

4. 晶片制作晶片生长是LED生产的关键步骤之一。

在晶片生长过程中，通常使用外延炉或者MOCVD （金属有机化学气相沉积）系统。

外延炉是一种用于外延生长晶体材料的设备，它具有高温、高真空和精确的气氛控制能力，能够确保晶片的高质量生长。

MOCVD系统是一种化学气相沉积工艺，通过将金属有机前驱体和气相介质分解反应来生长晶片。

micro led制备工艺Micro LED是一种新型的显示技术，具有高亮度、高对比度和低功耗的特点，被广泛应用于各种显示设备中。

本文将介绍Micro LED 的制备工艺。

Micro LED制备工艺主要包括芯片制备、LED芯片封装和显示屏组装三个步骤。

首先是芯片制备。

制备Micro LED芯片的方法有多种，其中最常用的是外延法和挤压法。

外延法是通过在基片上沉积多层半导体材料来制备芯片，而挤压法则是将石墨烯等材料挤压成微小的LED芯片。

这些芯片通常具有微米级别的尺寸，因此被称为Micro LED。

接下来是LED芯片封装。

封装是将Micro LED芯片连接到驱动电路和封装材料中的过程。

这一步骤的关键是将芯片和驱动电路之间的金线连接起来，以确保电流的正常传输。

封装材料通常选择高热导性的材料，以便有效散热，延长Micro LED的使用寿命。

最后是显示屏组装。

在组装过程中，需要将封装好的Micro LED芯片粘贴到显示屏基板上，并进行电路连接和背光模组的安装。

显示屏基板通常由透明材料制成，以便光线的传输和显示效果的提升。

背光模组则可以提供背光照明，使Micro LED显示屏能够在暗环境下显示清晰的画面。

除了以上的制备工艺，Micro LED还需要进行调试和测试，以确保其性能和质量达到标准。

调试过程主要包括亮度、色彩和对比度的调整，而测试则需要对Micro LED进行电气和光学性能的测试。

Micro LED制备工艺的发展不仅依赖于先进的制备技术，还需要对材料和工艺的不断研究和创新。

目前，各大科研机构和企业都在积极研究Micro LED的制备工艺，希望能够实现更高的亮度、更低的功耗和更高的集成度。

Micro LED制备工艺是一项复杂而关键的技术，涉及到芯片制备、LED芯片封装和显示屏组装等多个环节。

通过不断创新和研究，相信Micro LED技术将会得到进一步的发展和应用。

LED各流程工艺详解LED（Light Emitting Diode）是一种能够发光的二极管，具有高效能、长寿命、低能耗等优点，在照明、显示、通信等领域有广泛应用。

下面详细介绍LED的各流程工艺：1.衬底制备：LED通常使用蓝宝石晶体作为衬底，通过切割、抛光等工艺制备出平整的衬底片。

2.堆栈生长：在蓝宝石衬底上先生长一层GaN（氮化镓）材料，再通过MOCVD（金属有机化学气相沉积）等方法，将P型和N型材料层逐层生长，形成LED所需的堆栈结构。

3.芯片划分：将大面积生长的LED芯片通过划分工艺，切割成一个个独立的芯片。

划分方法有机械划割、激光切割等。

4.金属化：在芯片表面通过光刻、蒸镀等工艺，将金属电极、排线等结构形成，用于电流的注入和导出。

5.调制层制备：通过激光蒸镀等方法，在芯片表面制备调制层，用于提高光的提取效率。

6.光学封装：将芯片与透明的封装材料相结合，形成一个封装好的LED器件，用于保护芯片，并增强光的聚光效果。

7.器件测试：对封装好的LED器件进行电性能测试，如电压、电流、亮度等参数的测量，以确保器件品质。

8.研磨和抛光：对芯片进行研磨和抛光工艺，以去除表面的缺陷和不平整，提高器件的外观和质量。

9.芯片封装：将LED芯片放置在封装基板上，通过自动焊接、高温银胶等工艺，将芯片与接线板相连接，形成最终的LED灯。

10.色坐标校正：通过色温仪等仪器，对封装好的LED灯进行色坐标校正，保证灯光的色彩质量和一致性。

11.应用测试：对封装好的LED灯进行一系列的应用测试，如光效测试、信号传输测试等，以确保灯具满足设计要求。

12.产品包装：对测试合格的LED灯进行包装，标记产品型号、规格等信息，并进行质量检查，最后进行包装。

以上是LED的各流程工艺的详解。

LED制造过程中需要注意工艺参数的控制，以确保器件的品质和性能。

同时，随着技术的进步，LED工艺也在不断发展和改进，以提高光电转换效率，降低成本，满足不同应用场合的需求。

led背光源生产工艺LED背光源生产工艺LED（Light Emitting Diode）是一种能够发光的半导体器件，广泛应用于背光源、照明、显示屏等领域。

作为LED应用的核心部件之一，LED背光源的生产工艺对于产品的质量和性能有着重要影响。

本文将介绍LED背光源的生产工艺，以及其中的关键技术和流程。

一、芯片制备LED背光源的核心是LED芯片，芯片的制备是整个生产过程的基础。

芯片制备一般包括以下几个步骤：晶体生长、切割、清洗、蓝宝石基板制备等。

其中，晶体生长是最关键的一步，通过在特定条件下控制材料的结晶过程，制备出具有特定结构和物理性质的晶体。

切割是将生长好的晶体切割成小块，以便后续的加工和组装。

清洗和蓝宝石基板制备则是为了保证芯片的表面纯净和平整。

二、封装技术LED芯片制备完成后，需要进行封装，以保护芯片并方便后续的组装和应用。

封装技术主要包括以下几种：导电胶封装、无胶封装、球栅封装等。

其中，导电胶封装是最常见的一种，通过将芯片放置在封装底座上，并使用导电胶进行固定和电连接。

无胶封装则是采用无胶连接技术，通过特殊的工艺将芯片与底座直接连接。

球栅封装是一种高密度封装技术，通过在芯片上加工微小球形金属极，使其与外部电路连接。

三、发光层涂覆发光层是LED背光源的重要组成部分，决定了LED的发光效果和色彩性能。

发光层涂覆是将发光粉溶液涂覆在LED芯片上的过程。

涂覆工艺的优劣直接影响到LED的发光效率和色彩稳定性。

发光层涂覆工艺包括溶液配制、涂覆、固化等步骤。

其中，溶液的配制需要精确控制发光粉的种类和浓度，以确保发光效果的稳定和一致性。

涂覆过程需要控制涂布的均匀性和厚度，以避免出现亮度不均和色差等问题。

固化过程则是通过烘烤或紫外线照射，使发光层固化并固定在芯片上。

四、封装成品经过发光层涂覆的LED芯片需要进行封装成品，以便于后续的组装和应用。

封装成品的工艺主要包括背光源的组装和封装。

背光源的组装是将多个LED芯片按照一定的排列方式组装在底座上，以提高光效和亮度。

LED封装工艺流程
1.芯片切割：首先，从硅片上切割出LED芯片。

切割工序是使用切割
机将硅片切割成芯片大小，每个硅片可以切割成上千个芯片。

2.芯片分选：芯片切割之后，需要进行芯片分选的步骤。

通过对芯片
进行电性能测试，将优质的芯片与劣质芯片分开，确保只有高质量的芯片
进入后续工艺流程。

3.胶水涂布：在胶水涂布工艺中，使用胶水将芯片固定在LED封装基
板上。

胶水会在后续步骤中提供牢固的连接。

4.排列布局：将芯片按照预定的排列布局粘贴在基板上，并使用罐装
设备进行自动粘贴。

保证芯片的准确排列，使得LED封装有良好的光电性能。

5.焊接：焊接工艺是将芯片与基板之间的金线焊接在一起，完成芯片
与基板的电连接。

这个工艺非常重要，需要非常精细的操作。

6.封装：完成芯片与基板的连接后，通过封装工艺，将芯片封装在LED外壳中。

封装工艺可以使用各种不同的封装方法，如塑封、无机封装、有机封装等。

7.整流电路：在LED封装的过程中，还需要添加整流电路，以保证LED的正常工作。

整流电路可以控制电流的流向和稳定输出。

8.包装和测试：最后一道工序是对封装好的LED器件进行包装和测试。

将封装好的LED产品进行包装，然后进行质量测试，确保产品的品质。

以上就是LED封装工艺流程的主要步骤。

LED封装工艺流程的每个步
骤都需要高度的精确度和精细操作，以确保LED器件的性能和质量。

随着
技术的不断发展，LED封装工艺流程也在不断创新和改进，以满足市场对更高质量、更高亮度和更高效能的LED产品的需求。
