大功率LED灯珠封装流程工艺

大功率LED封装工艺分析大功率LED光源光有好芯片还不够，还必须有合理的封装。

要有高的取光效率的封装结构，而热阻尽可能低，从而保证光电的性能及可靠性。

一、LED光源封装工艺由于LED的结构形式不同，封装工艺上也有一些差别，但关键工序相同，LED封装主要工艺有：固晶→焊线→封胶→切脚→分级→包装。

二、大功率LED封装关键技术1、封装技术的要求如图1所示，大功率LED封装涉及到光、电、热、结构和工艺等方面，这些因素既独立又影响。

光是封装的目的，电、结构与工艺是手段，热是关键，性能是封装水平的具体体现。

考虑到工艺兼容性及降低生产成本，应同时进行LED封装设计与芯片设计，否则，芯片制造完成后，可能因封装的需要对芯片结构进行调整，将可能延长产品研发的周期和成本，甚至会不能实现量产。

2、封装结构设计和散热技术LED的光电转换效率仅为20%～30%，输入电能的70%～80%转变成了热量，芯片的散热是关键。

小功率LED封装一般采用银胶或绝缘胶将芯片黏接在反射杯里，通过焊接金丝(或铝丝)完成内外连接，最后用环氧树脂封装。

封装热阻高达150～250℃/W，一般采用20mA 左右的驱动电流。

大功率LED的驱动电流达到350mA、700mA甚至1A，采用传统直插式LED封装工艺，会因散热不良导致芯片结温上升，再加上强烈的蓝光照射，环氧树脂很容易产生黄化现象，加速器件老化，甚至失效，迅速热膨胀产生的内应力造成开路而死灯。

大功率LED封装结构设计的重点是改善散热性能，主要包括芯片结构形式、封装材料(基板材料、热界面材料)的选择与工艺、将导电与导热路线分开的结构设计等，比如：采用倒装芯片结构、减薄衬底或垂直芯片结构的芯片，选用共晶焊接或高导热性能的银胶、采用COB技术将芯片直接封装在金属铝基板上、增大金属支架的表面积等方法。

led封装工艺流程五大步骤LED（Light Emitting Diode），即发光二极管，是一种能够将电能直接转化为光能的半导体器件。

由于其高亮度、高效率、长寿命等特点，LED在照明、显示、通信等领域得到了广泛的应用。

而LED封装工艺流程是将裸片经过一系列的加工工艺，封装成最终的LED产品的过程。

下面将介绍LED封装工艺流程的五大步骤。

1. 研磨和切割LED封装的第一步是对LED芯片进行研磨和切割。

在这一步骤中，将芯片片源切割成一定的尺寸，并通过研磨使其表面平整，以提供良好的基础给后续工艺步骤。

2. 固化和焊接在LED封装的第二步，将经过研磨和切割的芯片通过固化和焊接工艺与PCB （Printed Circuit Board）进行连接。

固化是利用特殊的胶水固定芯片在PCB上，确保其牢固不脱落；焊接则是利用焊料将芯片与PCB之间的接触点加热融化，形成可靠的电气连接。

3. 封胶和封装在LED封装的第三步，将焊接好的LED芯片进行封胶和封装处理。

封胶是利用透明的环氧树脂将芯片封装起来，提供保护和固定作用；封装则是将封胶的芯片进行塑封，使其具有特定的外观和尺寸。

4. 清洗和测试在封装完LED之后，需要对LED产品进行清洗和测试，以确保其质量和性能符合要求。

清洗是利用清洗剂将LED产品进行清洗，去除封装过程中产生的污染物；测试则是将清洗后的LED产品进行功能、亮度、波长等方面的测试，以筛选出不合格品。

5. 分选和包装最后一步是LED封装过程中的分选和包装。

在分选过程中，仪器会对经过测试的LED产品进行分级，根据亮度、色彩一致性等指标进行分类；包装则是将分选好的LED产品进行包装，以便储存和运输。

总结起来，LED封装工艺流程主要包括研磨和切割、固化和焊接、封胶和封装、清洗和测试、分选和包装这五大步骤。

每个步骤都必不可少，且各自承担着重要的功能。

通过这些工艺步骤，LED芯片得以封装成完整的LED产品，为LED的广泛应用提供了坚实的基础。

LED生产工艺及封装步骤LED（Light Emitting Diode）是一种半导体器件，可以将电能直接转化为光能。

LED的生产工艺及封装步骤可以分为以下几个步骤：晶片制备、固晶、倒装、膜衬合、电极制作、封装和测试。

首先是晶片制备。

晶片制备是LED生产的核心步骤，也是最为重要的环节。

晶片制备采用常见的半导体工艺来生长半导体材料，如GaAs（砷化镓）、GaN（氮化镓）等。

生长出来的薄片被称为晶圆，晶圆上会有成百上千个单元，每个单元都可以制作成一个LED。

接下来是固晶。

固晶是将晶圆切割成一个个独立的单位后，将这些单位固定在一个基座上，通常是蜂窝状的材料。

固晶的目的是为了使晶圆上的每个单位之间的电流不互相干扰。

然后是倒装。

倒装是指将晶圆翻转，将晶片的衬底金属与电路板焊接，使晶片的电极朝向电路板的侧面。

这样可以实现灯珠的共用基座，提高LED的亮度和使用寿命。

接下来是膜衬合。

膜衬合是在晶片的两边分别加上穿透电流的p型和n型半导体层，形成p-n结构。

这样当通过p-n结处施加正向电压时，电流在两个半导体材料之间流动，激发半导体材料中的电子跃迁，释放光能。

然后是电极制作。

在膜衬合之后，需要在晶片的两个侧面制作电极。

其中一个侧面制作金属电极，用于正向电极的引出；另一个侧面制作透明导电膜，用于负向电极的引出。

这样就可以施加电压，使LED发光。

接下来是封装。

封装是将制作好的LED芯片放入塑料包装中，并加入适当的光学结构，以便控制和扩散LED发光的方向，增强光效。

封装也有多种形式，如贴片、球形、塑料导光灯、挤出导光板等。

最后是测试。

完成封装后，需要对LED进行测试以确保其质量和性能。

测试过程通常包括光亮度测试、电性能测试和可靠性测试等。

光亮度测试会检测LED的亮度，电性能测试会检测LED的电流、电压等基本参数，而可靠性测试则会模拟LED的长期工作环境，以评估LED的寿命和可靠性。

总结起来，LED的生产工艺及封装步骤主要包括晶片制备、固晶、倒装、膜衬合、电极制作、封装和测试。

LED生产工艺及封装步骤LED（Light Emitting Diode）是一种半导体器件，能够将电能转化为光能的能量转换器。

LED的生产工艺及封装步骤是一个复杂的过程，下面将详细介绍LED的生产工艺及封装步骤。

1.衬底选材LED的衬底选材通常采用氮化镓（GaN）材料。

GaN材料具有优良的导电性和热特性，能够满足LED工作时需要的高温和高电流。

2.薄膜生长在衬底上生长多个层次的半导体材料薄膜。

通常包括衬底的缺陷层、n型导电层、活性层和p型导电层。

这些薄膜的顺序和厚度会影响LED的电性能和光性能。

3.芯片制备将薄膜衬底切割成小块，形成独立的LED芯片。

每个芯片都要经过电性能测试和光性能测试，以确保符合要求。

4.金属电极制备在LED芯片上制备金属电极。

金属电极一般是由金属薄膜或金属线制成，用于引出电流和控制电池的正负极性。

5.封装材料选择在LED芯片上方涂覆一层透明的封装材料。

这种封装材料通常选择有机树脂或硅胶，能够保护LED芯片并提高光的折射率，提高光的输出效率。

6.色温和亮度校正根据需要，对LED的色温和亮度进行校正。

通过调整封装材料的混合比例和制造工艺，可以使LED发出不同颜色和亮度的光。

7.封装将LED芯片放置在封装材料内，利用封装设备将封装材料固化。

这一步骤可以选择多种封装方式，如晶粒封装、敞口封装和有灯泡的封装等。

8.电性能测试对封装好的LED进行电性能测试，包括电压、电流、电阻和功率等参数的测量。

确保封装后的LED与设计要求一致，并具有稳定的电性能。

9.光性能测试对封装好的LED进行光性能测试，包括颜色、亮度、发光角度和光衰等参数的测量。

确保封装后的LED具有稳定的光性能，并满足应用需求。

10.温度老化测试将封装好的LED放置在高温环境中进行老化测试。

通过长时间高温老化测试，可以评估LED的长期稳定性和寿命，并提前筛选出潜在的缺陷。

11.出货检验对符合要求的LED进行出货检验，保证质量和性能的一致性。

LED灯珠封装的工艺流程介绍LED灯珠是一种重要的光电器件，广泛应用于照明、显示等领域。

LED灯珠封装是指将LED芯片通过特定的工艺封装在外部塑料或金属材料中，以增强其光的亮度、耐久性和可靠性。

本文将介绍LED灯珠封装的工艺流程，包括材料准备、芯片封装、测试与分选等环节。

工艺流程概述LED灯珠封装工艺流程主要包括以下几个环节：1.材料准备：准备LED芯片、导线、封装材料等。

2.芯片封装：将LED芯片粘贴在基板上，连接导线，并外覆封装材料。

3.焊接：使用焊接设备对导线进行连接。

4.测试与分选：对封装完成的LED灯珠进行测试，并根据亮度和颜色等指标进行分选和分级。

5.封装检验：对封装完成的LED灯珠进行外观检查和性能测试。

下面将详细介绍每个环节的具体步骤。

材料准备LED灯珠封装工艺的第一步是准备所需材料。

主要的材料包括LED芯片、导线和封装材料等。

•LED芯片：LED芯片是LED灯珠的核心组成部分，常见的LED芯片有常见的红、绿、蓝、黄等颜色，以及白光LED芯片。

•导线：导线用于连接LED芯片和电路板，通常选择与芯片匹配的金线或铜线。

•封装材料：封装材料用于封装LED芯片，常见的材料有环氧树脂和有机玻璃等。

芯片封装芯片封装是LED灯珠制作的关键环节。

具体的封装步骤如下：1.准备基板：选择合适的基板材料，如金属基板或陶瓷基板，并根据要求进行清洗和处理。

2.粘贴LED芯片：将准备好的LED芯片粘贴在基板上，注意对齐和固定。

3.连接导线：使用焊接设备将导线连接到LED芯片的电极上，确保电路的正常通电。

4.封装材料外覆：将封装材料外覆在芯片和导线的周围，确保LED芯片的保护和固定。

焊接焊接是保证LED灯珠正常工作的关键步骤。

主要包括以下几个步骤：1.准备焊接设备：选择合适的焊接设备，如电子焊接台或热风枪。

2.将导线与电路板焊接：将导线与电路板焊接，确保良好的电气连接。

3.焊接质量检查：检查焊接点的焊盘是否漏锡、焊渣等问题，并进行修复。

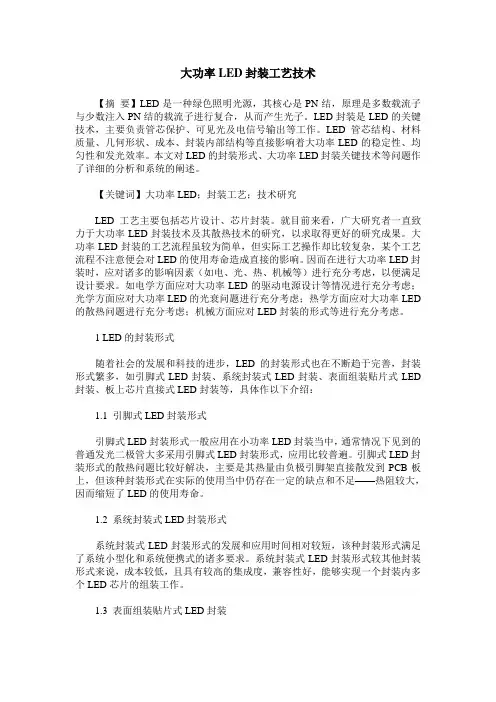

大功率LED封装工艺技术【摘要】LED是一种绿色照明光源，其核心是PN结，原理是多数载流子与少数注入PN结的载流子进行复合，从而产生光子。

LED封装是LED的关键技术，主要负责管芯保护、可见光及电信号输出等工作。

LED管芯结构、材料质量、几何形状、成本、封装内部结构等直接影响着大功率LED的稳定性、均匀性和发光效率。

本文对LED的封装形式、大功率LED封装关键技术等问题作了详细的分析和系统的阐述。

【关键词】大功率LED；封装工艺；技术研究LED工艺主要包括芯片设计、芯片封装。

就目前来看，广大研究者一直致力于大功率LED封装技术及其散热技术的研究，以求取得更好的研究成果。

大功率LED封装的工艺流程虽较为简单，但实际工艺操作却比较复杂，某个工艺流程不注意便会对LED的使用寿命造成直接的影响。

因而在进行大功率LED封装时，应对诸多的影响因素（如电、光、热、机械等）进行充分考虑，以便满足设计要求。

如电学方面应对大功率LED的驱动电源设计等情况进行充分考虑；光学方面应对大功率LED的光衰问题进行充分考虑；热学方面应对大功率LED 的散热问题进行充分考虑；机械方面应对LED封装的形式等进行充分考虑。

1 LED的封装形式随着社会的发展和科技的进步，LED的封装形式也在不断趋于完善，封装形式繁多，如引脚式LED封装、系统封装式LED封装、表面组装贴片式LED 封装、板上芯片直接式LED封装等，具体作以下介绍：1.1 引脚式LED封装形式引脚式LED封装形式一般应用在小功率LED封装当中，通常情况下见到的普通发光二极管大多采用引脚式LED封装形式，应用比较普遍。

引脚式LED封装形式的散热问题比较好解决，主要是其热量由负极引脚架直接散发到PCB板上，但该种封装形式在实际的使用当中仍存在一定的缺点和不足——热阻较大，因而缩短了LED的使用寿命。

1.2 系统封装式LED封装形式系统封装式LED封装形式的发展和应用时间相对较短，该种封装形式满足了系统小型化和系统便携式的诸多要求。

LED封装工艺流程引言LED（即Light Emitting Diode，发光二极管）作为一种高效节能的照明灯具，正在逐渐取代传统的白炽灯和荧光灯。

而LED封装工艺流程则是将LED芯片进行封装，以保护芯片、提高亮度和耐久性的过程。

本文将介绍LED封装工艺流程的主要步骤，以帮助读者了解LED封装的过程和原理。

1. 芯片制备第一步是制备LED芯片。

芯片是LED灯的核心部件，其决定了LED的发光效果和性能。

制备LED芯片的过程包括以下步骤： - 基片准备：选择合适的材料作为基片，如蓝宝石基片。

- 外延生长：通过化学气相沉积或分子束外延等方法，在基片上生长出LED材料的薄膜。

- 接触制备：在外延生长的薄膜上做准备工作，包括刻蚀、清洗、生长设备调试等。

- 创建PN结：利用化学气相沉积等技术，在LED材料上创建PN结，形成发光二极管的基本结构。

2. 封装工艺流程一旦LED芯片制备完成，下一步便是进行封装工艺，以保护和增强LED芯片的功能。

下面是LED封装工艺流程的主要步骤：2.1 封装材料准备在LED封装过程中，需要准备一些封装材料，如封装基板、导线、封装胶等。

这些材料将会被用于固定、保护和连接LED芯片。

2.2 线框粘合LED芯片在封装过程中需要与导线进行连接，从而实现电流的导入和发光。

在这一步骤中，需要将金线或铜线等材料粘合在芯片的电极上，确保良好的电气连接。

2.3 封装胶固化接下来，需要将LED芯片放置在封装基板上，并将封装胶涂抹在芯片和基板的连接处。

封装胶具有保护芯片、提高亮度和耐久性的作用。

待封装胶固化后，LED芯片就被牢固地封装在基板上。

2.4 表面处理为了增加LED封装的外观和耐久性，还需要进行表面处理。

这一步骤包括打磨、喷涂等工艺，以获得平整的表面和美观的外观。

3. 总结LED封装工艺流程是将LED芯片进行保护和增强的过程。

从芯片制备到封装材料准备、线框粘合、封装胶固化和表面处理，每个步骤都起着关键的作用。

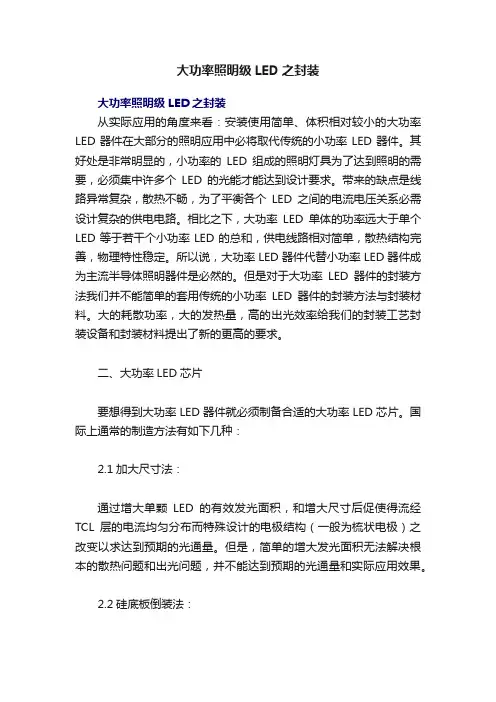

大功率照明级LED之封装大功率照明级LED之封装从实际应用的角度来看：安装使用简单、体积相对较小的大功率LED器件在大部分的照明应用中必将取代传统的小功率LED器件。

其好处是非常明显的，小功率的LED组成的照明灯具为了达到照明的需要，必须集中许多个LED的光能才能达到设计要求。

带来的缺点是线路异常复杂，散热不畅，为了平衡各个LED之间的电流电压关系必需设计复杂的供电电路。

相比之下，大功率LED单体的功率远大于单个LED等于若干个小功率LED的总和，供电线路相对简单，散热结构完善，物理特性稳定。

所以说，大功率LED器件代替小功率LED器件成为主流半导体照明器件是必然的。

但是对于大功率LED器件的封装方法我们并不能简单的套用传统的小功率LED器件的封装方法与封装材料。

大的耗散功率，大的发热量，高的出光效率给我们的封装工艺封装设备和封装材料提出了新的更高的要求。

二、大功率LED芯片要想得到大功率LED器件就必须制备合适的大功率LED芯片。

国际上通常的制造方法有如下几种：2.1加大尺寸法：通过增大单颗LED的有效发光面积，和增大尺寸后促使得流经TCL层的电流均匀分布而特殊设计的电极结构（一般为梳状电极）之改变以求达到预期的光通量。

但是，简单的增大发光面积无法解决根本的散热问题和出光问题，并不能达到预期的光通量和实际应用效果。

2.2硅底板倒装法：首先制备出具有适合共晶焊接电极的大尺寸LED芯片（Flip Chip LED）。

同时制备出相应尺寸的硅底板，并在上制作出供共晶焊接的金导电层及引出导电层（超声金丝球焊点）。

然后，利用共晶焊接设备将大尺寸LED芯片与硅底板焊接在一起。

（这样的结构较为合理，即考虑了出光问题又考虑到了散热问题，这是目前主流的High Output Power Chip LED生产方式。

）美国LumiLeds公司2001年研制出了AlGaInN功率型倒装芯片（FCLED）结构，具体做法为：第一步，在外延片顶部的P型GaN：Mg淀积厚度大于500A的NiAu层，用于欧姆接触和背反射；第二步，采用掩模选择刻蚀掉P型层和多量子阱有源层，露出N型层；第三步，淀积、刻蚀形成N型欧姆接触层，芯片尺寸为1×1mm2，P型欧姆接触为正方形，N欧姆接触以梳状插入其中，这样可缩短电流扩展距离，把扩展电阻降至最小；第四步，将金属化凸点的AlGaInN芯片倒装焊接在具有防静电保护二极管（ESD）的硅载体上。

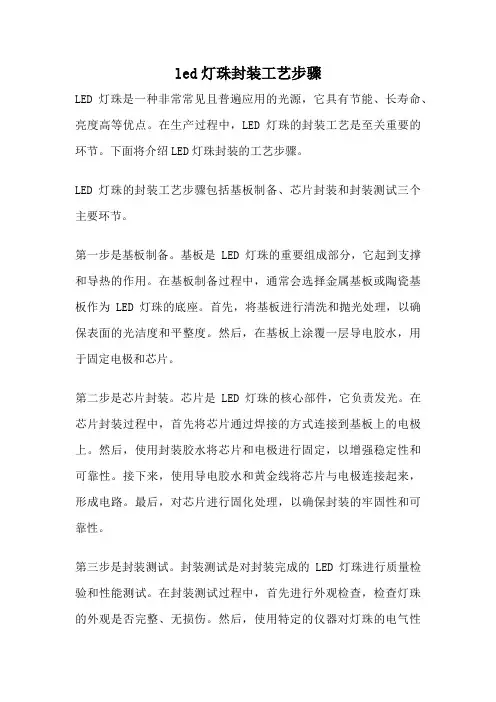

led灯珠封装工艺步骤LED灯珠是一种非常常见且普遍应用的光源，它具有节能、长寿命、亮度高等优点。

在生产过程中，LED灯珠的封装工艺是至关重要的环节。

下面将介绍LED灯珠封装的工艺步骤。

LED灯珠的封装工艺步骤包括基板制备、芯片封装和封装测试三个主要环节。

第一步是基板制备。

基板是LED灯珠的重要组成部分，它起到支撑和导热的作用。

在基板制备过程中，通常会选择金属基板或陶瓷基板作为LED灯珠的底座。

首先，将基板进行清洗和抛光处理，以确保表面的光洁度和平整度。

然后，在基板上涂覆一层导电胶水，用于固定电极和芯片。

第二步是芯片封装。

芯片是LED灯珠的核心部件，它负责发光。

在芯片封装过程中，首先将芯片通过焊接的方式连接到基板上的电极上。

然后，使用封装胶水将芯片和电极进行固定，以增强稳定性和可靠性。

接下来，使用导电胶水和黄金线将芯片与电极连接起来，形成电路。

最后，对芯片进行固化处理，以确保封装的牢固性和可靠性。

第三步是封装测试。

封装测试是对封装完成的LED灯珠进行质量检验和性能测试。

在封装测试过程中，首先进行外观检查，检查灯珠的外观是否完整、无损伤。

然后，使用特定的仪器对灯珠的电气性能进行测试，包括电流、电压和亮度等参数。

最后，对灯珠进行寿命测试，以确保其长时间稳定工作。

总结起来，LED灯珠的封装工艺步骤包括基板制备、芯片封装和封装测试三个主要环节。

这些步骤的完成需要精确的操作和严格的质量控制，以确保LED灯珠的性能和质量。

通过不断优化和改进封装工艺，可以提高LED灯珠的亮度、稳定性和寿命，进一步推动LED 照明技术的发展。

陶瓷大功率led封装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷大功率 LED 封装流程主要包括以下步骤：1. 芯片制备外延生长：在蓝宝石、碳化硅等衬底上通过外延生长技术生长出 GaN 基半导体材料。

大功率LED封装流程随着手机闪光灯、大中尺寸(NB、LCD-TV等显示屏光源模块以至特殊用途照明系统之应用逐渐增多。

末来再扩展至用于一般照明系统设备，采用白光LED技术之大功率(High PowerLED市场将陆续显现。

在技术方面，现时遇到最大挑战是提升及保持亮度，若再增强其散热能力，市场之发展深具潜力。

近年来,随着LED生产技术发展一日千里,令其发光亮度提高和寿命延长,加上生产成本大幅降低，迅速扩大了LED应用市场，如消费产品、讯号系统及一般照明等，于是其全球市场规模快速成长。

2003年全球LED市场约44.8亿美元 (高亮度LED市场约27亿美元,较2002年成长17.3% (高亮度LED市场成长47%,乘着手机市场继续增长之势,预测2004年仍有14.0%的成长幅度可期。

在产品发展方面，白光LED之研发则成为厂商们之重点开发项目。

现时制造白光LED方法主要有四种：一、蓝LED+发黄光的萤光粉(如：YAG二、红LED+绿LED+蓝LED三、紫外线LED+发红/绿/蓝光的萤光粉四、蓝LED+ZnSe单结晶基板目前手机、数字相机、PDA等背光源所使用之白光LED采用蓝光单晶粒加YAG萤光而成。

随着手机闪光灯、大中尺寸(NB、LCD-TV等显示屏光源模块以至特殊用途照明系统之应用逐渐增多。

末来再扩展至用于一般照明系统设备，采用白光LED技术之大功率(High PowerLED市场将陆续显现。

在技术方面，现时遇到最大挑战是提升及保持亮度，若再增强其散热能力，市场之发展深具潜力。

ASM在研发及生产自动化光电组件封装设备上拥有超过二十年经验，业界现行有很多种提升LED亮度方法，无论从芯片及封装设计层面，至封装工艺都以提升散热能力和增加发光效率为目标。

在本文中，就LED封装工艺的最新发展和成果作概括介绍及讨论。

芯片设计从芯片的演变历程中发现，各大LED生产商在上游磊晶技术上不断改进，如利用不同的电极设计控制电流密度，利用ITO薄膜技术令通过LED的电流能平均分布等，使LED芯片在结构上都尽可能产生最多的光子。

LED封装工艺流程五大步骤导言LED（Light Emitting Diode）是一种发光二极管，具有低能耗、长寿命和快速开关等优点，在各种照明和显示应用中得到广泛应用。

然而，要将LED芯片制成完整的LED产品，需要通过封装工艺来保护和增强其性能。

本文将介绍LED封装工艺的五个主要步骤。

步骤一：芯片分选在LED制造过程中，第一步是将制造好的芯片进行分选。

芯片是制造LED的核心组件，其质量和性能直接影响到最终产品的品质。

在芯片分选过程中，对芯片进行外观和电性能测试，以筛选出符合要求的高质量芯片。

只有通过严格的筛选，才能保证后续工艺步骤的顺利进行。

步骤二：球形封装经过芯片分选后，下一步是进行球形封装。

球形封装是LED封装工艺中的一项重要步骤，通过将LED芯片放置在金属支架上，并在芯片上方加上透明的球形塑料罩，形成一个球形封装结构。

球形封装不仅可以保护芯片免受外界环境的影响，还可以增强光的折射和发散效果，提高LED的亮度和视角。

步骤三：焊接电极在完成球形封装后，接下来是对球形封装LED进行焊接电极的步骤。

焊接电极是将LED芯片与电路板连接的重要环节，它决定了LED产品的电气性能和可靠性。

在焊接电极的过程中，首先将金属线与芯片上的金属电极焊接，并将焊接好的电极镶嵌在透明塑料罩的底部。

通过这一步骤，LED的电信号可以传输到芯片中，进而实现LED的发光功能。

步骤四：组装封装焊接电极完成后，便进行组装封装的步骤。

组装封装是将已经焊接好电极的LED芯片与电路板进行连接，并封装到外壳内的工艺过程。

在这一步骤中，需要将电路板上的电路与焊接好的LED芯片进行精密的对位，然后采用粘合剂将其黏合在一起，形成一个整体。

组装封装可以增强LED的机械强度和耐冲击性，保护内部结构，同时还能方便LED产品的安装和散热。

步骤五：测试和包装最后一个步骤是测试和包装。

在测试阶段，对已经封装好的LED产品进行电性能测试、光强度测试、色度测试等，以确保产品符合规定的标准和要求。

LED封装工艺1）芯片检验——2）扩片——3）点胶——4）备胶——5）手工刺片——6）自动装框——7）焊接——8）压焊——9）点胶封装10）——灌胶封装11）——模压封装12）——固化与后固化13）——后固化14）——切筋和划片15）——测试16）——包装。

LED主要检测设备有：IS标准仪、光电综合测试仪、TG点测试仪、积分球流明测试仪、荧光粉测试仪、冷热冲击箱、高高湿箱等。

LED封装工艺的具体流程第一步：扩晶。

采用扩张机将厂商提供的整张LED晶片薄膜均匀扩张，使附着在薄膜表面紧密排列的LED晶粒拉开，便于刺晶。

第二步：背胶。

将扩好晶的扩晶环放在已刮好银浆层的背胶机面上，背上银浆。

点银浆。

适用于散装LED芯片。

采用点胶机将适量的银浆点在PCB印刷线路板上。

第三步：将备好银浆的扩晶环放入刺晶架中，由操作员在显微镜下将LED晶片用刺晶笔刺在PCB印刷线路板上。

第四步：将刺好晶的PCB印刷线路板放入热循环烘箱中恒温静置一段时间，待银浆固化后取出(不可久置，不然LED芯片镀层会烤黄，即氧化，给邦定造成困难)。

如果有LED芯片邦定，则需要以上几个步骤；如果只有IC芯片邦定则取消以上步骤。

第五步：粘芯片。

用点胶机在PCB印刷线路板的IC位置上适量的红胶(或黑胶)，再用防静电设备(真空吸笔或子)将IC裸片正确放在红胶或黑胶上。

第六步：烘干。

将粘好裸片放入热循环烘箱中放在大平面加热板上恒温静置一段时间，也可以自然固化(时间较长)。

第七步：邦定(打线)。

采用铝丝焊线机将晶片(LED晶粒或IC芯片)与PCB板上对应的焊盘铝丝进行桥接，即COB的内引线焊接。

第八步：前测。

使用专用检测工具(按不同用途的COB有不同的设备，简单的就是高精密度稳压电源)检测COB板，将不合格的板子重新返修。

第九步：点胶。

采用点胶机将调配好的AB胶适量地点到邦定好的LED晶粒上，IC则用黑胶封装，然后根据客户要求进行外观封装。

第十步：固化。

LED封装工艺流程一、制备LED芯片1.生长外延片：先利用化学气相沉积或分子束外延法在晶片上生长出外延片，外延片是LED芯片的材料基础。

2.排片：将外延片切割成小型的芯片，并进行组合。

3.电极制备：通过镀金或其他方法在芯片上形成正负两极的电极。

二、封装胶囊1.选择胶囊：根据LED芯片的类型和用途选择合适的胶囊材料和尺寸。

2.胶囊准备：将选择的胶囊清洗并处理，使其表面干净并提高黏附性。

3.胶囊固定：将LED芯片固定在胶囊的底部。

4.倒胶：将适量的封装胶囊倒入胶囊内，使芯片完全覆盖。

5.振动排气：通过振动减少封装胶囊中的气泡，并使胶囊内的封装胶囊均匀。

三、封装浇注1.选择封装树脂：根据LED芯片的类型和用途选择合适的封装树脂材料。

2.制备封装器件：将LED芯片和电极连接到封装器件上。

3.预处理：将封装器件进行初步清洗和处理，以提高材料的黏附性。

4.整理芯片：将封装器件中的LED芯片排列整齐。

5.浇注树脂：将封装树脂倒入封装器件中，使LED芯片被完全覆盖。

6.精确控制温度：通过控制温度和时间，使封装树脂充分固化。

四、后处理1.切割：将封装好的LED器件切割成单个的LED灯珠。

2.清洗：将LED器件进行清洗，并去除表面的杂质和残留的胶囊或树脂。

3.分选：根据亮度和色温等参数，将LED灯珠分选成不同的级别。

4.质检：对LED灯珠进行质量检测，包括亮度、电流等参数检测。

以上是LED封装的主要流程，流程的具体步骤可能会因生产厂家和产品类型而有所不同。

封装工艺流程的精细控制和质量监控对于生产出高质量的LED产品至关重要，能够保证产品的可靠性和稳定性，并满足不同应用的需求。

LED封装工艺流程
1.芯片切割：首先，从硅片上切割出LED芯片。

切割工序是使用切割
机将硅片切割成芯片大小，每个硅片可以切割成上千个芯片。

2.芯片分选：芯片切割之后，需要进行芯片分选的步骤。

通过对芯片
进行电性能测试，将优质的芯片与劣质芯片分开，确保只有高质量的芯片
进入后续工艺流程。

3.胶水涂布：在胶水涂布工艺中，使用胶水将芯片固定在LED封装基
板上。

胶水会在后续步骤中提供牢固的连接。

4.排列布局：将芯片按照预定的排列布局粘贴在基板上，并使用罐装
设备进行自动粘贴。

保证芯片的准确排列，使得LED封装有良好的光电性能。

5.焊接：焊接工艺是将芯片与基板之间的金线焊接在一起，完成芯片
与基板的电连接。

这个工艺非常重要，需要非常精细的操作。

6.封装：完成芯片与基板的连接后，通过封装工艺，将芯片封装在LED外壳中。

封装工艺可以使用各种不同的封装方法，如塑封、无机封装、有机封装等。

7.整流电路：在LED封装的过程中，还需要添加整流电路，以保证LED的正常工作。

整流电路可以控制电流的流向和稳定输出。

8.包装和测试：最后一道工序是对封装好的LED器件进行包装和测试。

将封装好的LED产品进行包装，然后进行质量测试，确保产品的品质。

以上就是LED封装工艺流程的主要步骤。

LED封装工艺流程的每个步
骤都需要高度的精确度和精细操作，以确保LED器件的性能和质量。

随着
技术的不断发展，LED封装工艺流程也在不断创新和改进，以满足市场对更高质量、更高亮度和更高效能的LED产品的需求。

大功率LED封装设备引言大功率LED封装设备是一种专门用于封装LED器件的设备。

随着LED技术的迅速发展，对于功率较大的LED器件的封装需求也日益增加。

本文将介绍大功率LED封装设备的工作原理、主要特点以及应用领域。

工作原理大功率LED封装设备主要通过一系列的工序来将LED芯片和封装材料结合起来，形成一个完整的LED器件。

下面将对封装设备的主要工作过程进行简要介绍：1.芯片分选：将LED芯片根据其电性参数、亮度等级等进行分选，选出符合要求的芯片作为后续封装的基础。

2.胶水涂布：将胶水均匀涂布在LED芯片上，以保证芯片固定在封装底座上。

3.连接线焊接：将金线或银线焊接到LED芯片的电极上，与封装底座的引脚相连接，以便后续的电流通路。

4.封装灌胶：将LED芯片、连接线和底座固定在一起，然后用特定的封装材料进行灌胶，以保护芯片和线路，并提高散热性能。

5.测试和分选：对封装好的LED器件进行测试和分选，确保其质量和性能符合要求。

主要特点大功率LED封装设备相比普通LED封装设备具有一些独特的特点，下面将对其主要特点进行介绍：1.高功率处理能力：大功率LED封装设备能够处理功率较大的LED芯片，可以满足各种功率需求的LED封装。

2.精准定位技术：封装设备采用精准的定位技术，能够确保LED芯片和连接线的正确位置，提高封装的准确性和稳定性。

3.高效自动化生产：大功率LED封装设备具备高度自动化的生产能力，可以实现连续、高效的生产线，提高生产效率和产品质量。

4.灵活的封装方式：封装设备可以针对不同需求进行多种封装方式的选择，如SMD封装、COB封装等，满足不同应用场景的需求。

应用领域大功率LED封装设备在以下领域有着广泛的应用：1.室内照明：大功率LED封装设备可以用于制造高亮度的室内照明产品，如LED灯管、LED灯泡等。

2.户外照明：封装设备可以生产高功率、高亮度的户外照明产品，如LED路灯、景观照明等。

3.汽车照明：大功率LED封装设备可以生产用于汽车照明的LED产品，如车灯、刹车灯等。
