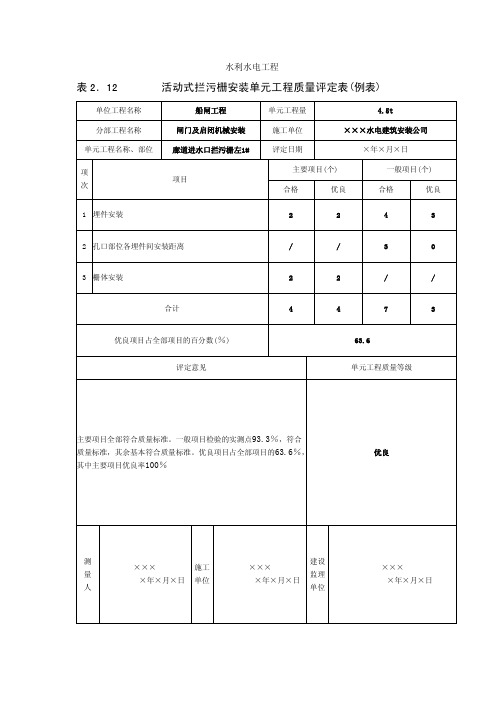

表2．12 活动式拦污栅安装单元工程质量评定表(例表) 单位工程名称 船闸工程 单元工程量 4.5t分部工程名称 闸门及启闭机械安装 施工单位 ×××水电建筑安装公司 单元工程名称、部位 廊道进水口拦污栅左1# 评定日期 ×年×月×日主要项目(个) 一般项目(个)项 次 项目合格 优良 合格 优良1 埋件安装2 2 4 32 孔口部位各埋件间安装距离 / /3 03 栅体安装 2 2 / /合计 4 4 7 3 优良项目占全部项目的百分数(％) 63.6评定意见 单元工程质量等级主要项目全部符合质量标准。
一般项目检验的实测点93.3％，符合质量标准，其余基本符合质量标准。
优良项目占全部项目的63.6％，其中主要项目优良率100％优良测 量 人××××年×月×日施工单位××××年×月×日建设监理单位××××年×月×日表2．12-l 活动式拦污栅埋件安装质量评定表(例表)单位工程名称 闸门工程 单元工程量 4.5t分部工程名称 闸门及启闭机械安装 施工单位 ×××水电建筑安装公司单元工程名称、部位 廊道进水口拦污栅左l# 检验日期×年×月×日允许偏差(mm) 项 次项目设计值 (mm) 合格 优良 实测值(mm)合格数 (点) 合格率 (％) 101．O～103．O 1 △主轨对栅槽中心线100+3 －2 +3 －2 共测10点 lO100102．O～105．O 2 △反轨对栅槽中心线 100 +5 －2 +5 －2 共测10点lO1003 底槛里程0～001 m ±5±4O～001.002，O～001.0030～001.003m31004 底槛高程 9．Om±5 ±48.999,9.000,9.001m3 10011525 底槛对孔口中心线 1150 ±5 ±41152.5,1152.5,1152.04 1001153.0～1155.5，共测lO点 6 主、反轨对孔口中心线 1150 ±5 ±41152.5～1155.5，共测lO点18 92.0/ 7 倾斜设置的拦污栅的倾 斜角度10′ 10′/8底槛工作面一端对另一 端的高差3 2主要项目共测20点，合格20点，合格率100％检验结果一般项目共测30点，合格28点，合格率93.3％评定意见质量等级主要项目2项，全部合格，其中2项优良；一般项目4项，全部合格，其中3项优良测 量 人××× ×年×月×日 施工 单位 ××××年×月×日建设 监理 单位××××年×月×日表2．12—2 活动式拦污栅孔口部位各埋件间距离质量评定表(例表)单位工程名称 船闸工程 单元工程量 4.5t分部工程名称 闸门及启闭机械安装 施工单位 ×××水电建筑安装公司 单元工程名称、部位 廊道进水口拦污栅左1# 检验日期 ×年×月×日实测值(mm)项 次 项目设计值(mm)允许偏差(mm) 左 右合格数(点)合格率(％)203．O～207.5 201.5～207.5共测10点，合格9点 共测10点，合格9点1主、反轨工作面间距离200+7－31890.02302．O～2305.5 2302.5～2305.0共测10点，合格9点 共测lO点2主轨对孔口中心线2300±51995.02302.5～2305.5 2302.5～2303.5共测10点，合格9点 共测lO点3反轨对孔口中心线2300±51995.0检验结果 项目共测60点，合格56点，合格率93.3％评定意见 质量等级 一般项目3项，全部合格，其中优良O项测 量 人××××年×月×日施工单位××××年×月×日建设监理单位××××年×月×日表2．12—3 活动式拦污栅栅体安装质量评定表(例表) 单位工程名称 船闸工程 单元工程量 4.5t分部工程名称 闸门及启闭机械安装 施工单位 ×××水电建筑安装公司 单元工程名称、部位 廊道进水口拦污栅左l# 检验日期 ×年×月×日项次项目 质量标准 检验记录1 △栅体间连接 应牢固可靠 栅体间连接牢固2 △栅体在栅槽内升降灵活、平稳、无卡阻现象栅体升降灵活、平稳，无卡阻现象 评定意见 质量等级主要项目2项，全部合格，其中优良2项测 量 人××××年×月×日施工单位××××年×月×日建设监理单位××××年×月×日。

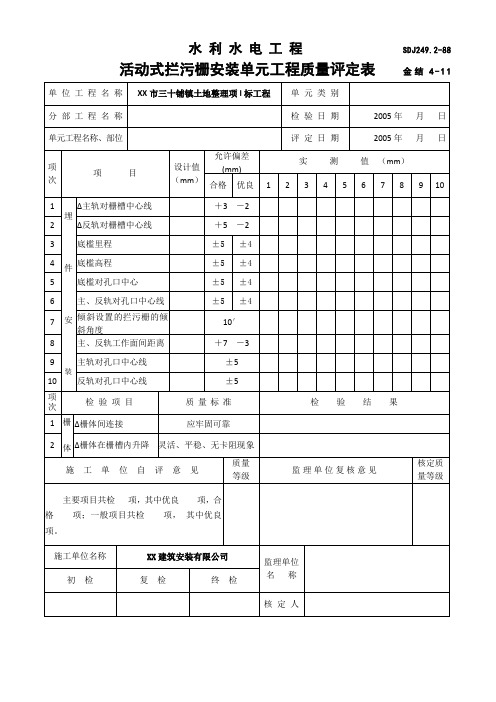

拦污栅安装单元工程质量评定表
填表时必须遵守“填表基本规那么”，并符合以下要求:
(1)单位工程名称、分部工程名称、单元工程名称填写与《水利水电工程质量评定表填写
说明与例如》相同。
(2)单元工程量：填写本单元重量(t)o
(3)本表依据施工记录填写。
施工中要认真做好记录，监理认真检查。
(4)检测数量：先进行宏观检查，没发现有明显不合格处，即进行抽样检查。
(5)单元工程质量标准。
1)合格：检查工程符合相应质量评定标准
2)优良：检查工程符合相应质量评定标准，主要检查工程良好。
小型农田水利工程表3.19拦污栅安装单元工程质量评定表
小型农田水利工程表3.19拦污栅安装单元工程质量评定表（例如）。
