X射线机的维修及日常管理措施研究摘要：X射线在医学领域中有着广泛的应用，它包括诊断性X射线和治疗性X射线，对于提高医疗水平具有重要意义。
要确保X射线机正常工作，就必须根据实际经验，分析常见故障，采取有针对性的措施，同时根据X射线机的结构特点和经营环境特点，制定科学实用的日程，尽可能消除不同因素引起的干扰，以减少不同干扰的发生。
关键词：X射线机；检修；日常管理引言人体不同部位的成分各不相同，各组织在X射线照射下的通透性也不同，反射在胶片上的骨骼显示出穿透效果较差。
比起骨头，肌肉更容易穿透，包膜也更容易感觉到。
根据这个原理，我们可以从底片中看到骨骼的样子，完成人体透视和摄影。
X线机在医疗工作中发挥着重要作用，但由于受多种因素的影响，其误差较大。
根据故障类型，分析故障原因，确定故障表现的处理方法，保证设备在短时间内恢复正常，满足实际生产需要。
一、X射线机的性能分析X射线的本质是电磁辐射，也是电磁波的一种，与可见光完全相同，仅是波长短而已，因此X射线具有波粒二像性。
如图1所示。
图1 X射线的本质各种类型的X射线机适用于不同的方向和内容，尤其是工业X射线和医用X 射线；医用X射线机根据其使用情况可分为诊断X射线和治疗X射线；X射线机的构成可分为X射线发生器和X射线发生器。
辅具的种类和数量直接影响到X射线发生器的性能和功能，例如X射线头支撑的机械装置，不同的检测器以及影像定位等。
介绍了医用X射线机的工作原理。
根据患者的具体情况，利用X射线诊断法对患者进行检查，形成相应的人体图像。
利用X射线对人体产生生物效应的治疗性X射线，用来治疗患者表面的病灶，例如杀死癌症患者的癌细胞[1]。
二、X射线发生装置的基本原理与结构1.产生原理X射线的产生：X射线是高速运动的粒子与某种物质相撞击后猝然减速，且与该物质中的内层电子相互作用而产生的。
X射线的产生原理：高速运动的电子与物体碰撞时，发生能量转换，电子的运动受阻失去动能，其中一小部分(1%左右)能量转变为X射线，而绝大部分(99%左右)能量转变成热能使物体温度升高。
医学影像设备的维修与故障排除方法引言：医学影像设备在现代医疗领域扮演着极为重要的角色，能够为医生提供诊断和治疗的关键信息。
然而，由于长时间使用和各种外界因素的影响，这些设备难免会出现故障。
本文将介绍医学影像设备的维修与故障排除方法，希望能够对相关人员有所帮助。
一、维护保养正确的维护保养能够延长医学影像设备的使用寿命，减少故障发生的可能性。
以下是一些常见的维护保养方法：1. 清洁设备：定期清洁设备表面和内部的灰尘和污垢，避免积累导致故障。
2. 校准设备：定期校准设备，确保其准确度和稳定性。
3. 更新软件和固件：及时更新设备的软件和固件，以修复可能存在的漏洞和问题。
4. 规范使用方式：确保操作人员按照设备的使用说明书正确操作，避免错误使用造成的故障。
二、常见故障排除方法即使在进行了维护保养的情况下，医学影像设备仍然可能出现故障。
以下是一些常见的故障以及相应的排除方法：a. 检查电源连接是否稳定；b. 检查电源开关是否处于正确位置；c. 检查电源线是否损坏；d. 如上述均正常，可能是设备内部故障，建议联系专业技术人员进行维修。
2. 显示屏无法正常显示：a. 检查连接线是否松动或损坏；b. 检查设备设置是否正确；c. 重启设备，检查是否可以恢复正常；d. 如仍无法正常显示，可能是显示屏故障，建议联系专业技术人员进行维修或更换。
3. 影像质量下降：a. 检查设备是否需要清洁；b. 检查设备是否需要重新校准；c. 检查连接线是否松动或损坏；d. 如上述均正常，可能是设备内部部件老化或损坏，建议联系专业技术人员进行维修或更换。
a. 检查设备是否放置稳妥，避免共振或摩擦产生噪音；b. 检查设备内部是否有异物或松动的部件；c. 如以上均正常，可能是设备内部故障，建议联系专业技术人员进行维修。
结论：对于医学影像设备的维修与故障排除，正确的维护保养和及时的故障排除方法至关重要。
只有如此，我们才能保证医学影像设备的正常运行，为患者的诊断与治疗提供可靠的支持。
万东X光机维修由于程控机型高压发生装置在出现故障时，一般在面板上出现故障代码显示（在kV窗口显示Err，在S/100显示窗口显示代码值）。
我们可以根据面板上显示的代码值，判断出故障的范围和位置，使我们缩小查找问题的范围，方便维护工作。
下面，我们针对程控500mA主机的20个错误代码进行了逐一的分析，共计90余种故障的解决方法，供大家在维修时进行参考。
Err1：电源波动范围超过规定（超过±10%）1、外电源电压波动范围确实超过±10%解决方法：⑴请用户同当地供电单位（如供电局）寻求帮助。
⑵用户自行投资添置稳压器，如果外电源虽然波动范围超过±10%，但比较稳定，可购置足够容量的调压器。
在使用稳压器时，必须加装曝光过程稳压器调整锁止电路，否则将造成控制台和稳压器损坏。
2、电源板（1号板）中，电源采样值超范围（DC11V~DC9V）解决方法：检测电源板内电阻R1和电位器R2之间电压值是否在直流11V~9V之间，不能满足，则通过调整电位器R2使其满足：V=V入/380×10 （V入为当前被测网电压）3、电源板（1号板）中电源采样点（R1和R2之间位置）之前电路故障解决方法：检查电阻R1和电位器R2之前电路中的元器件,例如,变压器T1、硅桥V1、保险管F1、二极管V2等。
对于损坏元器件进行更换。
4、电源板（1号板）中+15V电源故障解决方法：检查电源板内测试点TP10点电压是否正常（±15V ±0.2V~±0.1V）。
当电压过低，可能是机器内部有短路现象，或LM338（LM7815）损坏，进行修复或更换。
5、电源板（1号板）中器件D1、D2、V7、V8工作异常解决方法：检查D1、D2、V7、V8各点工作电压，判断工作异常的器件，给予更换。
6、电源板(1号板)和计算机板(8号板)之间的接口部分工作异常解决方法：⑴检查电源板（1号板）和计算机板（8号板）之间的接插件是否接触可靠，对不可靠点进行修复。
医疗影像仪器设备维修方法分析当前由于医疗仪器的不断发展，医学诊断技术也得到了长足的进步，影像学是诊断技术中的重要组成，通过影像学检查能够将病灶性状直接显示出来。
当前影像学技术不但广泛应用于临床，同时也广泛应用中各类疾病的治疗中。
由于医疗影像仪器设备应用的不断广泛，相应出现的设备故障也会越来越多，所以必须重视医疗影像仪器设备的维修，通过精心的养护延长设备使用寿命，保证设备使用效果。
该研究主要分析了医療影像仪器设备的维护保养以及故障检修方法。
标签：医疗影像；仪器设备；维修；方法[Abstract] Currently，with the constant development of medical instruments，the medical diagnosis technology is also making progress，and the imaging is an important components of the diagnosis technology，and the imaging examination can directly display the performance of lesions，and the current imaging technology can not only be widely used in clinic，but also widely used in the treatment of various diseases，and with the increasing application of the medical imaging instruments and equipment，the corresponding equipment failures become more and more，therefore，we must pay attention to the maintenance of medical imaging instruments and equipment and ensure the use effect of equipment by the careful care，and the paper main analyzes the maintenance and failure maintaining methods of medical imaging equipment.[Key words] Medical imaging；Instruments and equipment；Maintenance；Method医疗仪器设备可以说是现代医院发展的重要依托，对医院的长远发展以及经济效益起到决定性作用。

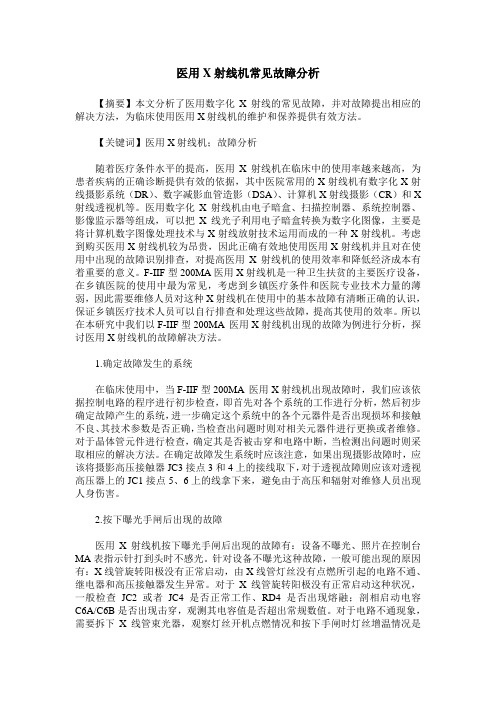

医用X射线机常见故障分析【摘要】本文分析了医用数字化X射线的常见故障，并对故障提出相应的解决方法，为临床使用医用X射线机的维护和保养提供有效方法。
【关键词】医用X射线机；故障分析随着医疗条件水平的提高，医用X射线机在临床中的使用率越来越高，为患者疾病的正确诊断提供有效的依据，其中医院常用的X射线机有数字化X射线摄影系统（DR）、数字减影血管造影（DSA）、计算机X射线摄影（CR）和X 射线透视机等。
医用数字化X射线机由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，可以把X线光子利用电子暗盒转换为数字化图像，主要是将计算机数字图像处理技术与X射线放射技术运用而成的一种X射线机。
考虑到购买医用X射线机较为昂贵，因此正确有效地使用医用X射线机并且对在使用中出现的故障识别排查，对提高医用X射线机的使用效率和降低经济成本有着重要的意义。
F-IIF型200MA医用X射线机是一种卫生扶贫的主要医疗设备，在乡镇医院的使用中最为常见，考虑到乡镇医疗条件和医院专业技术力量的薄弱，因此需要维修人员对这种X射线机在使用中的基本故障有清晰正确的认识，保证乡镇医疗技术人员可以自行排查和处理这些故障，提高其使用的效率。
所以在本研究中我们以F-IIF型200MA 医用X射线机出现的故障为例进行分析，探讨医用X射线机的故障解决方法。
1.确定故障发生的系统在临床使用中，当F-IIF型200MA 医用X射线机出现故障时，我们应该依据控制电路的程序进行初步检查，即首先对各个系统的工作进行分析，然后初步确定故障产生的系统，进一步确定这个系统中的各个元器件是否出现损坏和接触不良、其技术参数是否正确，当检查出问题时则对相关元器件进行更换或者维修。
对于晶体管元件进行检查，确定其是否被击穿和电路中断，当检测出问题时则采取相应的解决方法。
在确定故障发生系统时应该注意，如果出现摄影故障时，应该将摄影高压接触器JC3接点3和4上的接线取下，对于透视故障则应该对透视高压器上的JC1接点5、6上的线拿下来，避免由于高压和辐射对维修人员出现人身伤害。
解析X射线透视机常见故障器械的保养和维修是分不开的，但是正确的认识器械的故障是保养的前提，至少我是这么认为的，这有这样才能在以后使用中更好的维护和延长它的使用寿命，下面就是我对于透视机的一些故障解析，仅供同行参考。
故障1：不能正常透视。
接通透视开关主监视器上无图像显示，高压毫安表D5示值满刻度，调节毫安电位器，D5电流值无变化，接着熔断器1 RD、2RD熔芯断路。
检查：从控制主机电路图可知，熔断器1RD、2RD是高压发生器的短路、过载保护元件，断开高压发生器到X射线管的高压电缆，用0-250V可调电压变压器，串接1只电流表，连接到高压发生器初级绕组。
从0V开始加电压，同时注意电流表的变化，随着输入电压的升高，发现初级绕组电流明显偏大，打开高压发生器，将4只高压硅堆和线圈绕组断开。
用绝缘电阻测量仪，测试高压硅堆U的正反电阻，发现两只硅堆已击穿，换新的硅堆后，对高压发生器初级加低压测试工作电流正常，检查连接高压发生器和X射线管电缆的绝缘电阻，两根电缆中有一根电缆绝缘电阻明显下降，换新的高压电缆后机器工作正常。
分析：由于高压电缆的绝缘电阻下降，使漏电流增大，引起高压发生器输出负载加大，高压硅堆发热损坏，保护元件1RD、2RD熔芯断路。
故障2：透视图像位置不稳定。
工作中当机器对病人改变透视部位时，透视图像不稳定，工作几分钟后经常烧保险丝R1。
检查：断开负载检查24V直流电压正常，加上负载直流电压下降至14V，检查桥堆OL正常。
从控制主机电路图得知，24V电压主要供给两组定位电磁铁线圈电源，检查定位电磁铁线圈，从外表看无烧焦现象，用万用表欧姆档测试和外壳的绝缘电阻正常。
测线圈电阻，由于线圈电阻偏小故用万用表没发现异常，改用串电流表后加电压的方法测试，一组电磁铁线圈电流正常，另一组线圈电流明显偏大，确定该电磁铁线圈绕组匝间短路，换新的电磁铁线圈后机器工作正常。
分析：该电磁铁线圈主要功能是制动和定位，当一组线圈匝间短路后引起24V直流电压降低，使另一组电磁铁线圈也无法正常工作，当机器正常工作，作上下左右运动时，不能迅速定位，电机断电后的惯性使监视器上的图像不能停留在中间位置，引起监视器图像不稳定。
CT设备常见故障及维修方法CT 设备常见故障及维修方法CT设备是诊断仪器设备的一次飞跃。
其广泛运用对提高X 线检查的分辨能力具有重要意义，使临床分辨率以及X线诊断的准确率登上了一个新的台阶。
在CT设备使用过程中，维修管理也是重要的保障方面，笔者多年从事医疗设备的维护修理工作，对于CT设备的维修管理具有一定的研究，本文将作简要论述。
CT设备；维修管理；X线检查；分析CT机器成功研制于1972年，其首先在颅脑疾病的诊断之中进行了运用，然后在1976年进一步将使用范围扩大到全身所有部位。
这一成果是X 线在放射学中的一次质的跃升。
CT设备是在X 线机的基础上研究发明的，在临床医疗诊断中，能够较高低提升X 线检查的分辨水平，比一般X线机更能够科学分辨与诊断患者病情。
我国在上个世纪70年代从国外引进了这一技术成果，现在这一先进医疗诊断设备已经在全国范围内得到了普及，发挥了重要作用，成为了医疗工作中必不可少的器械。
1 CT设备常见故障1.1以射线管出现故障例如出现旋转阳极类型故障，检测判断时可以听到较大的旋转噪音。
情况严重的时候会伴有不转和卡死状态，曝光过程中出现阳极过流等方面的现象。
灯丝出现故障主要为灯丝断了，造成射线不出的现象。
X射线管芯玻壳破裂以及漏气故障能够产生漏油、不能曝光以及真空度下降和高压打火等现象[1]。
1.2 高压产生出现故障在CT设备使用过程中，出现逆变电路故障、击穿，以及高压电容打火、击穿等，上述故障容易将对应的保险丝等装置烧断，导致无法曝光，以及一曝光就出现自动保护性中断等情况。
在曝光过程中出现突然中断的现象，并且有高压严重出错的信息提示，应当运用调试程序中的训管步骤开展检测与调试。
可以运用低千伏（KV），小毫安（mA）（80KV、20mA）进行短时间的曝光操作，检查设备实际记录KV、mA数据，如果检测中KV未出现大的异常波动，但是呈现出阳极、阴极之间电流不对称的现象，阴级较小，进一步检测可以发现灯丝电流几乎没有，此时应当怀疑X 射线管灯丝电路存在问题。
X射线装置检修维护制度第一篇：X射线装置检修维护制度X射线装置检修维护制度为了加强我公司射线装置的管理工作，确保射线装置处于完好状态，更好地服务于社会，特制定本制度。
望公司射线装置负责人员遵照执行。
一、.射线装置必须由专职、专人负责管理，负责人员应了解射线装置的安全操作规程。
掌握射线装置使用与安全情况，并定期向辐射安全管理人员进行报告。
二、射线装置应及时填写运行记录，实行定期校对。
定期检查设备是否安全，防护装置是否齐全、可靠。
发现隐患及时整改，使设备处于完好状态。
三、对设备无法排除的故障，经单位领导同意后送专门维修点维修，做好维修记录，并且经检定合格，贴上合格准用标志方可使用，确保射线装置处于完好状态。
四、射线装置必须定点存放于探伤室内，并做到室内通风良好、干净整洁。
每次使用完毕都要进行交接手续，保持设备完好无损。
五、建立各台射线装置检修维护档案，做到记录真实，备档可查。
六、严格执行设备管理制度，若因管理不善造成设备、人身事故的，将按有关规定严肃处理。
××××化工机械有限公司第二篇：X射线设备检修维护制度**有限公司X射线设备检修维护制度一、安全管理X射线实时成像设备为价格昂贵、高精尖大型设备，是进行工业检测、控制产品质量重要手段之一，为此，设备的安全管理尤显重要。
1、确保机房环境条件（湿度）达标，符合机器要求，清洁防尘措施落实。
2、实行专机专人负责制和机修岗位及操作维护岗位责任制，责任者富有维护保养设备责任。
3、严格怎手机器操作规程，使用中遇有异常应立即切断电源，切记带病工作，并立即向主管人员申报。
4、维修人员全面负责本设备的管理，定期检查机器接地的可靠性，以防电击。
5、凡经过大修后的设备应按确定的技术参数标准进行验收，合格后方可使用，在使用中应定时做性能的状态检测。
二、维修1、设备维修进行维修记录，贵重部件维修应建立维修档案。
2、设备的使用人员和维修人员每月要进行一次巡检。
