军用设备电磁兼容试验概述介绍军用设备电磁兼容试验是对军用设备在电磁环境下的适应能力进行评估和验证的过程。
随着先进电子技术的广泛应用，军用设备电磁兼容性的问题越来越重要。
电磁兼容试验旨在确保军用设备在电磁环境中能正常工作，不受到电磁干扰或者对其他电子设备造成干扰。
试验目的军用设备电磁兼容试验主要有以下几个目的：1.确保军用设备在电磁环境中能够正常工作，不受到电磁干扰的影响。
2.评估军用设备对其他电子设备造成的电磁干扰程度，是否在允许范围内。
3.验证军用设备的抗扰度，在强电磁干扰环境下是否能够保持正常工作。
4.改善军用设备的电磁兼容性能，提高其在电磁环境中的适应能力。
试验内容军用设备电磁兼容试验的内容非常丰富，其中包括以下几个方面：电磁辐射试验电磁辐射试验主要是评估军用设备在电磁干扰环境中的敏感程度，以及对其他电子设备造成的电磁干扰程度。
试验中会使用特定的电磁辐射源，将不同频率、不同功率的电磁波辐射到待测试的设备上，观察其响应和反应。
电磁传导试验电磁传导试验主要是评估军用设备在电磁传导路径上的适应能力。
通过将电磁干扰信号通过不同的传导路径（如电源线、信号线等）传导到待测试的设备上，观察其响应和反应。
抗干扰能力试验抗干扰能力试验主要是验证军用设备在强电磁干扰环境下的正常工作能力。
试验中会使用高功率的电磁干扰信号对待测试设备进行干扰，观察其是否能够保持正常工作。
抗静电试验抗静电试验主要是评估军用设备对静电干扰的抵抗能力。
试验中会对待测试设备施加不同的静电干扰，观察其是否会出现异常现象或损坏。
试验方法军用设备电磁兼容试验采用多种方法和设备进行。
常见的试验方法包括：1.开路场试验：通过在一个开放的空间中观测设备的电磁辐射特性。
2.射频辐射场试验：通过在一个封闭的空间中观测设备在射频辐射场中的电磁辐射特性。
3.电磁干扰传导试验：将电磁干扰信号通过传导路径传导到设备上，观测设备的敏感程度和抗干扰能力。
4.静电放电试验：对设备施加不同的静电干扰，观测设备的抗静电能力。
不间断电源设备中的电磁兼容和抗干扰技术随着科技的进步和社会发展的需求，不间断电源（UPS）设备在现代生活中扮演着至关重要的角色。
不间断电源设备通过将电力从电池转化为可供电力设备使用的交流电，确保设备在停电或电力中断时能继续正常工作。
然而，在设备的设计和使用过程中，电磁兼容和抗干扰技术变得至关重要。
这篇文章将介绍不间断电源设备中的电磁兼容和抗干扰技术的重要性，并探讨现代UPS设备中采取的措施。
要了解不间断电源设备中的电磁兼容和抗干扰技术的重要性，首先需要了解电磁兼容（EMC）的概念。
电磁兼容是指各种电气设备在共同工作环境下相互兼容的能力。
在UPS设备中，这意味着它必须能够在不产生电磁干扰的情况下工作，并且能够抵抗来自其他电子设备或外部电磁干扰的影响。
同时，抗干扰技术是指UPS设备中采取的措施，以减少或消除外部电磁干扰对设备的影响。
这样可以确保UPS设备在工作时保持稳定的输出信号，并且不会对其他设备产生干扰。
在不间断电源设备中，存在多种可能导致电磁干扰的因素。
例如，设备内部的开关电源和电流突变等因素可能会产生高频、高能量的电磁辐射。
此外，设备的散热和电缆布线等因素也可能引起电磁干扰。
另外，设备周围的外部电磁干扰（如雷击、无线电频率干扰等）也会对设备的正常运行产生影响。
因此，在设计和制造UPS设备时，必须采取适当的电磁兼容和抗干扰技术来解决这些问题。
为了实现电磁兼容和抗干扰能力，不间断电源设备中采取了多种技术措施。
首先，设备内部的电路板和电缆布线应符合电磁兼容的要求。
这意味着采用屏蔽隔离技术和接地措施，以减少电磁泄漏和相互干扰。
其次，设备中的开关电源和变压器要经过特殊设计，以减少高频噪声和电磁辐射。
此外，设备的散热系统应设计合理，以确保设备在工作过程中不会过热，以及减少电磁辐射。
还有，设备中的滤波器和隔离器可以有效地减少外部电磁信号对设备的影响。
最后，采用合适的接地和屏蔽措施，以保护设备免受外部干扰。
电磁兼容性问题研究在军事装备中的应用第一章：引言电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备之间、电磁环境与电子设备之间以及不同设备部件之间互相协调、相互兼容的能力。
在当今现代化的战争中，战斗机、武器系统、雷达、通信设备和控制系统等各种军事设备的电子化水平越来越高，因此EMC问题的研究与应用也变得越来越重要。
本文将介绍EMC问题研究在军事装备中的应用。
第二章：电磁兼容性的概念及背景2.1 电磁兼容性的概念EMC是指不同装备中所产生电磁信号对彼此之间的影响，或产生对人类和周围环境的影响。
具体的说，EMC是一种技术手段，用于防止、降低甚至消除电子设备之间的互相干扰，确保它们稳定、可靠地工作。
2.2 电磁兼容性的背景在现代化战争中，电子设备在军事领域中的作用越来越大，因此，保障各种电子设备的EMC必须成为现代军事设备设计中的一个重要环节。
军事设备中的不同部位之间、不同设备之间都有可能发生干扰，因此需要进行EMC问题的研究。
第三章：EMC研究在军事装备中的应用3.1 EMC在武器系统中的应用军事设备中的武器系统包括导弹、火箭、炮弹等，这些设备利用电子技术进行制导和控制。
如果这些设备的信号发生干扰，就会使得它们的制导和控制变得不可靠，甚至失去作用。
因此，在武器系统的设计中，必须考虑EMC问题，确保武器系统正确可靠地工作。
3.2 EMC在战斗机中的应用战斗机是军事设备的重要组成部分之一，其内部设备复杂多样，包括雷达、通信设备、飞控系统等。
如果这些设备之间发生干扰，将会影响飞行安全。
因此，在战斗机的设计中，也必须考虑EMC问题，确保战斗机飞行的稳定性和安全性。
3.3 EMC在雷达设备中的应用雷达设备是军事设备中的一种重要设备，其工作原理是通过发射和接收电磁波来获取目标信息。
如果雷达设备的电磁波与周围环境的电磁波相互干扰，就会影响雷达的工作效率和准确度。
因此，在雷达设备的设计中，必须考虑EMC问题，确保雷达的工作准确。

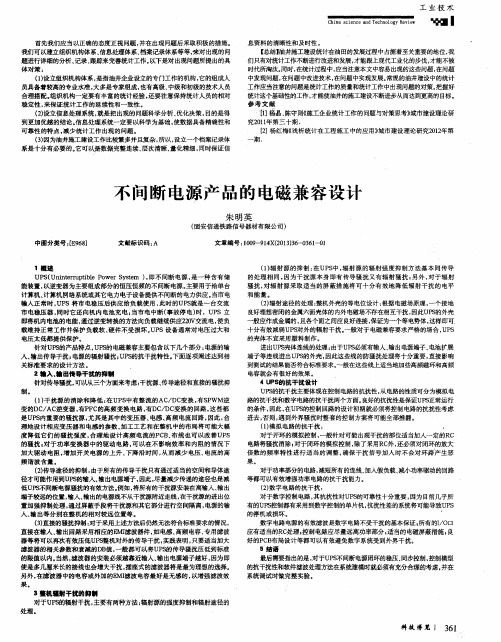

不间断电源（UPS）的电磁兼容设计——不间断电源（UPS）的电磁兼容设计不间断电源（UPS）的电磁兼容设计——不间断电源（UPS）的电磁兼容设计类别：电源技术一、UPS的电磁兼容特性随着人类对电磁波的不断开发和利用，人们越来越注意到电磁波在造福人类的同时，也存在着危害的一面，因而，近年来在发达的国家和地区都相继规定了相关的电磁兼容标准，也出现了很多国际著名的电磁兼容认证机构，例如，销售到欧洲的电子产品必须通过CE认证，美国则要求通过FCC认证，中国目前逐步要求通过CEMC认证等。
作为信息时代IT 产品电源保护的不间断电源（UPS），它是集自动控制技术、电力电子技术为一体的高功率密度的电源产品，本身既是一个大的电磁波发射源，可能对周围的环境和设备产生电磁干扰，同时自身的控制系统又可能受到周围电磁环境干扰，使UPS工作故障甚至损坏。
所以，高质量的UPS必须具有良好的电磁兼容特性。
二、与UPS电磁兼容相关的标准和要求针对UPS的电磁兼容特性，目前的相关标准主要有国际无线电干扰特别委员会的CISPR22-1997《信息设备的无线电骚扰的测量方法和限值》和CISPR-24-1997《信息设备的抗扰度测量方法和限值》，欧洲的EN50091-2（1995）《UPS的EMC要求》，我国与CISPR标准相关的有GB9254-1998《信息设备的无线电骚扰的测量方法和限值》和GB/T17618-1998《信息设备抗扰度限值和测量方法》。
虽然标准不同，但是它们都是以CISPR为依据的，因此标准的基本限值是相同的，对UPS主要的要求具体如下：1、输入电源端子的传导骚扰限值表1为国标和CISPR标准内容，限值没有考虑UPS的容量，有明显不合理的地方；而在欧标EN59001-2中则按UPS的功率容量区分为两种限值，即25A电流以下的和25A以上的限值不同，相对比较合理。
对于辐射骚扰限值，也存在相同的情况，下面2中的限值也是国标和CISPR的要求。

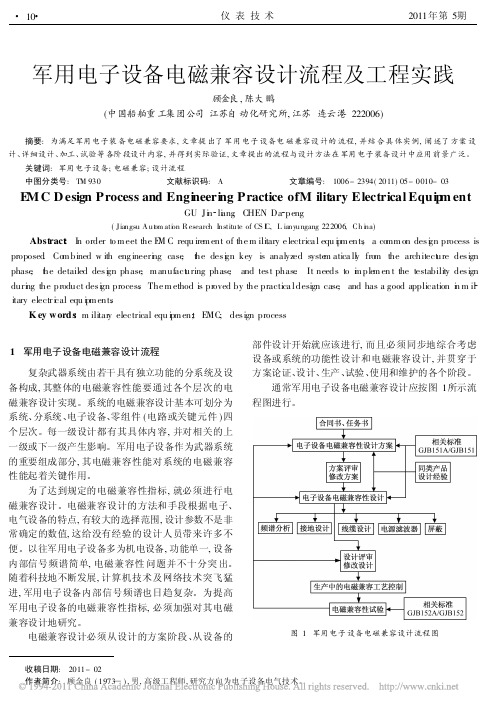

军用电子系统的电磁兼容性设计军用电子系统适应复杂的战场电磁环境程度，是电子系统能否在战场使用中安全可靠的重要指标。
因此，技术人员在系统设计之初就应该及时考虑系统对战场电磁环境的适应问题。
针对我国军标在电子系统电磁环境、系统实验及考核领域的规则不统一性，通过讨论电磁环境问题，提出了一套军用电子系统电磁兼容设计方案及建议，详细分析了系统电磁兼容设计流程以及设计方案中应基本涉及的技术。
标签：电子系统；电磁兼容；设计引言系统的电磁兼容既包括系统内的电磁兼容，也包括系统间的电磁兼容。
系统间的电磁兼容指电磁系统与其运行的电磁环境或是与其他系统之间的电磁兼容性。
这里系统内的电磁兼容是指在研究的系统内部的各分系统、设备及部件之间的电磁兼容。
我国部队在电磁兼容领域起步较晚。
1986年在参考美军军标461系列的基础上颁布GJIBl51和GJBl52两个标准；在1997年时进行了必要的修改，形成了现行的军用标准GJIBl51A和GJBl52A。
标准适用于每个单独的设备和分系统，规定了控制军用电子、电气、机电等设备和分系统的电磁发射和敏感度特性的要求和测试方法，为研制和定购单位提供电磁兼容性设计和验收依据。
但是针对电磁环境、系统试验与考核的标准至今还是一项空白。
1.电磁环境问题行成电磁干扰必须同时具备三个条件：干扰源、接收器和传播途径。
电磁干扰传播途径又分为“传导”和“辐射”两种途径。
电磁发射是指从一个电磁源发散出的电磁能量，它也包括辐射发射和传导发射两种形式；电磁敏感度是指设备暴露在电磁辐射下所呈现的不希望有的响应程度，它也分为辐射敏感度和传导敏感度两种形式。
为让系统能在有电磁干扰的环境中正常工作，首先必须研究该系统在使用期间所处的电磁辐射环境；只有对电磁辐射环境进行定义以后，才能着手拟定符合实际的系统抗电磁辐射干扰要求。
运行设备在所处的电磁环境里所受的影响程度如何，取决于它的的敏感性、环境影响的幅度、频率和时间特性，以及设备的响应时间和频率响应等。
电磁兼容技术在国防系统中的应用研究电磁兼容技术是指在某个电磁环境下，不同设备之间或同一设备内部的电磁兼容性问题得到解决的技术。
在现代军事中，各种电子设备和武器装备是必不可少的，然而这些设备经常面临着无线电频谱的干扰。
因此，电磁兼容技术的应用研究在军事领域具有非常重要的意义。
电磁兼容技术在军事中的应用涉及多个方面，包括战场环境下的电磁干扰、设备间的电磁干扰、设备内部的电磁干扰等。
其中，战场环境下电磁干扰的应对是最为关键的一个方面。
在战场环境下，各种电磁干扰源不断出现，这些干扰源会对军队的通信、雷达信号、导航、电子设备等方面产生影响。
而且，敌方可能会采取电子战的手段来对抗军队，甚至可能遮蔽或伪装自己的信号，这会给军队的侦查、通信和识别带来极大的风险。
因此，需要对电磁干扰的产生机理及其影响进行深入的研究，采取相应的对抗措施，维护军队的战斗力。
另一个重要的应用方面是设备间的电磁干扰。
在现代武器装备中，存在着各种不同类型的设备，这些设备之间会相互干扰。
例如，一架飞机上有雷达、通讯设备、飞控系统和导航系统等多个设备，这些设备之间的电磁干扰会对整个飞机的性能和稳定性产生影响。
因此，需要进行电磁兼容性测试和分析，找出干扰根源并采取措施进行干扰隔离和控制，确保各个设备之间不会相互干扰，从而保证整个系统的正常运行。
对于设备内部的电磁干扰问题，主要涉及到不同电子元器件之间的相互影响。
现代的武器装备中，使用着高速、高频率的数字电路和微波设备，这些设备之间的相互干扰会对整个系统的性能产生影响。
因此，需要采用有效的电磁干扰隔离技术，避免不同电子元器件之间的干扰和影响，提高系统的可靠性和稳定性。
为了保证在复杂的电磁环境下军队的通信、侦查、导航等方面的应用能够顺利进行，需要对电磁兼容技术进行深入的研究。
目前，电磁兼容技术在国防系统中的应用已经得到广泛关注和应用。
近年来，我国国防科技领域已经取得了很多重要的进展，涉及到电子战、雷达、通讯、导航等多个方面。
军用电子设备的电磁兼容设计讲义概述电磁兼容 (Electromagnetic Compatibility, EMC) 设计是军用电子设备设计中非常重要的一个方面。
军用电子设备需要能够在严酷的电磁环境下正常运行，同时不被其他电磁辐射源所干扰。
本讲义将介绍一些常用的电磁兼容设计原理和方法。
电磁干扰源的分析和评估在进行电磁兼容设计之前，首先需要对电磁环境进行全面的分析和评估。
这包括了电磁辐射源的种类和特性，以及其对军用电子设备的影响程度。
常见的电磁干扰源包括雷达、通讯设备、雷电、电磁脉冲等，它们的频率范围、功率水平和辐射特性都需要进行详细的分析。
抗干扰设计原则针对不同的电磁干扰源，我们可以采取不同的抗干扰设计原则。
以下是一些常见的原则： - 辐射源和受体的物理隔离：通过物理屏蔽和隔离来减少电磁干扰的传输路径，从而降低电磁干扰的影响。
- 地线设计：合理的地线布局和接地技术可以有效地降低电磁干扰的传导和辐射。
- 滤波器的选择和设计：使用合适的滤波器来限制特定频段的电磁干扰。
- 信号调理和处理：采用合适的信号调理和处理技术来提高系统的抗干扰能力。
屏蔽技术屏蔽是电磁兼容设计中常用的一种技术手段，可以有效地降低电磁干扰。
常见的屏蔽技术包括： - 金属屏蔽：使用金属屏蔽，如金属盖、金属箱体等，来将系统或设备与外界电磁场隔离开来。
- 导电涂层：在设备表面涂覆导电涂层，利用其良好的导电性能来屏蔽电磁干扰。
- 电磁屏蔽材料：使用吸波材料、金属箔等材料来吸收或反射电磁波，从而减少对设备的干扰。
地线设计与接地技术合理的地线设计和接地技术在电磁兼容设计中起着重要的作用。
以下是一些地线设计和接地技术的要点： - 单点接地：将所有地线连接到一个共同的接地点，减少不同地线之间的电位差，减少干扰。
- 多点接地：根据系统的特点，将不同的地线分别连接到不同的接地点，使其电位差尽可能小。
- 等电位连接：通过合适的连接方式，将所有地线的电位保持一致，减少干扰。
