电子电路PCB的散热分析与设计随着科技的不断发展，电子设备已经成为了我们生活中不可或缺的一部分。
然而，在电子设备运行过程中，由于电路板上的元器件会产生大量的热能，如果散热不良，会导致设备性能下降、可靠性降低甚至出现安全问题。
因此，针对电子电路PCB的散热分析与设计至关重要。
本文将结合实际案例，对电子电路PCB的散热问题进行分析和讨论。
电路板的热阻：热阻是表示热量传递难易程度的物理量，值越小表示热量传递越容易。
电路板的热阻主要包括元器件的热阻和电路板本身的热阻，其中元器件的热阻受到其功耗、结点温度等因素的影响。
自然对流：自然对流是指空气在温度差的作用下产生的流动现象。
在电子设备中，自然对流可将热量从电路板表面传递到周围环境中，从而降低电路板温度。
然而，自然对流的散热效果受到空气流动速度、环境温度等因素的影响。
强迫通风：强迫通风是通过风扇等装置强制空气流动，以增强电子设备的散热能力。
强迫通风的散热效果主要取决于风扇的功率、风量等因素。
选择合适的导热材料：导热材料具有将热量从高温区域传导到低温区域的能力，常用的导热材料包括金属、陶瓷、石墨烯等。
在电路板设计中，应根据元器件的功耗和结点温度等因素，选择合适的导热材料。
提高电路板表面的散热能力：提高电路板表面的散热能力可以有效降低电路板的温度。
常用的方法包括增加电路板表面积、加装散热片、使用热管等。
合理安排元器件的布局：元器件的布局对电路板的散热效果有着重要影响。
在布局时，应尽量将高功耗元器件放置在电路板的边缘或中心位置，以方便热量迅速散出。
同时，应避免将高功耗元器件过于集中，以防止局部温度过高。
增强自然对流：自然对流是电路板散热的重要途径之一。
在电路板设计中，应尽量减少对自然对流的阻碍，如避免使用过高的结构、保持电路板表面的平整度等。
可在电路板下方或周围增加通风口或风扇等装置，以增强自然对流的散热效果。
采用强迫通风：强迫通风可以显著提高电子设备的散热能力。
印制电路板布线注意事项印制电路板布线注意事项目前电子器材用于各类电子设备和系统仍然以印制电路板为主要装配方式。
实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。
例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。
因此，在设计印制电路板的时候，应注意采用正确的方法。
一、地线设计在电子设备中，接地是控制干扰的重要方法。
如能将接地和屏蔽正确结合起来使用，可解决大部分干扰问题。
电子设备中地线结构大致有系统地、机壳地(屏蔽地)、数字地(逻辑地)和模拟地等。
在地线设计中应注意以下几点:1.正确选择单点接地与多点接地在低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。
当信号工作频率大于10MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。
当工作频率在1~10MHz时，如果采用一点接地，其地线长度不应超过波长的1/20，否则应采用多点接地法。
2.将数字电路与模拟电路分开电路板上既有高速逻辑电路，又有线性电路，应使它们尽量分开，而两者的地线不要相混，分别与电源端地线相连。
要尽量加大线性电路的接地面积。
3.尽量加粗接地线若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏。
因此应将接地线尽量加粗，使它能通过三位于印制电路板的允许电流。
如有可能，接地线的宽度应大于3mm。
4.将接地线构成闭环路设计只由数字电路组成的印制电路板的地线系统时，将接地线做成闭环路可以明显的提高抗噪声能力。
其原因在于:印制电路板上有很多集成电路元件，尤其遇有耗电多的元件时，因受接地线粗细的限制，会在地结上产生较大的电位差，引起抗噪声能力下降，若将接地结构成环路，则会缩小电位差值，提高电子设备的抗噪声能力。
二、电磁兼容性设计电磁兼容性是指电子设备在各种电磁环境中仍能够协调、有效地进行工作的能力。

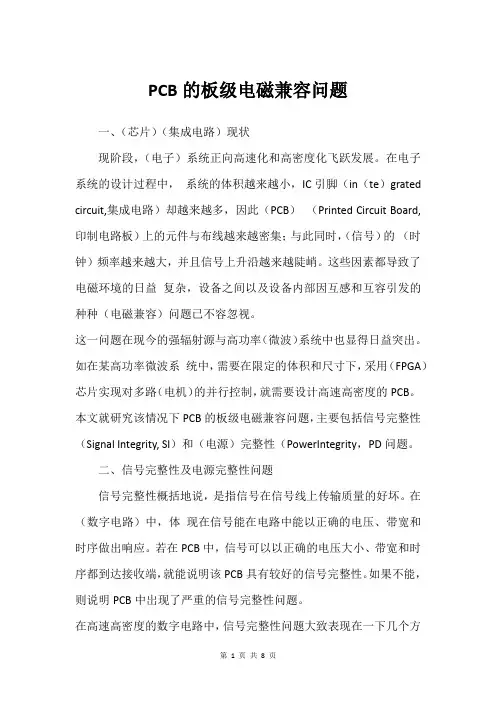

PCB的板级电磁兼容问题一、（芯片）（集成电路）现状现阶段，（电子）系统正向高速化和高密度化飞跃发展。
在电子系统的设计过程中，系统的体积越来越小，IC引脚（in（te）grated circuit,集成电路）却越来越多，因此（PCB）（Printed Circuit Board,印制电路板）上的元件与布线越来越密集；与此同时，（信号）的（时钟）频率越来越大，并且信号上升沿越来越陡峭。
这些因素都导致了电磁环境的日益复杂，设备之间以及设备内部因互感和互容引发的种种（电磁兼容）问题已不容忽视。
这一问题在现今的强辐射源与高功率（微波）系统中也显得日益突出。
如在某高功率微波系统中，需要在限定的体积和尺寸下，采用（FPGA）芯片实现对多路（电机）的并行控制，就需要设计高速高密度的PCB。
本文就研究该情况下PCB的板级电磁兼容问题，主要包括信号完整性（Signal Integrity, SI）和（电源）完整性（PowerIntegrity，PD问题。
二、信号完整性及电源完整性问题信号完整性概括地说，是指信号在信号线上传输质量的好坏。
在（数字电路）中，体现在信号能在电路中能以正确的电压、带宽和时序做出响应。
若在PCB中，信号可以以正确的电压大小、带宽和时序都到达接收端，就能说明该PCB具有较好的信号完整性。
如果不能，则说明PCB中岀现了严重的信号完整性问题。
在高速高密度的数字电路中，信号完整性问题大致表现在一下几个方面：振铃、过冲、欠冲和时延等。
为了正确读取数据并对数据进行处理，数据在集成电路中需要在时钟边沿的前后处于稳定状态。
这个时间段内，如果信号不稳定或者发生状态的改变，集成电路就可能误判甚至发生丢失部分数据的情况，影响信号的正常传输。
如图1所示，若岀现振铃、上冲或下冲等信号完整性问题，就会影响数据的正常传输，从而影响PCB的正常工作，也可以从眼图直观判断信号传输的好坏，如图2图1PCB中信号完整性问题的表现图2 表征信号完整性问题的眼图信号完整性问题既会导致信号明显的失真和时序混乱，也会造成数据的错误，从而造成系统出错甚至瘫痪。
在整个研发印制电路板的工作中，最重要的也是第一个要进行的工作就是明确设计框架，画出原理图。
通常情况下，设计人员都会选择AltiumDesigner软件来开展描画和设计工作，大部分的元器件都能够在该软件的样本中找到，有少部分不在图库里面,需要设计者自己勾绘制作出来。
当绘制完成整个原理图形之后，再经过严密的检查和测试，一旦发现其中的失误或者错误的地方必须及时修正。
在确保设计出来原理图没有任何问题之后，再按照这个设计图研发印制电路板。
AltiumDesigner这个软件能够使得原理图转换为PCB图，可是这个软件的自动程度还是有限度的，布线效果往往不能使人满意，所以必须通过设计自己进行布线工作。
同时，设计印制电路板时，必须重点考虑的一个问题就是电磁兼容问题，设计出合适的技术方案。
恰当的安置各个不同元器件的位置，精确布置安排各个走线，可以最大程度的避免电子干扰现象的频繁出现[2]。
2 PCB中的电磁干扰解析印制电路板运行过程中会经常受到各种各样的电磁干扰问题，其中受到的干扰大致分成两类。
一类来源于印刷电路板自身，由于挨着比较近的线路之间会发生寄生耦合现象，而信号的整个运输线路就会受到干扰[3]。
另一类就是串扰问题。
串扰顾名思义就是比较的混乱，即不同信号线之间进行能量的随意转换，由互感或者互容而引起各种噪音。
其中，互感和互容属于产生串扰问题的重要原因。
3 印制电路板设计的抗干扰方法■3.1 选用合适的印制电路板研生产材料印制板的选材是非常重要的，目前国际通用的为环氧树分析各种材料的特征，选用合适的原材料[4]。
■3.2 科学布置印制电路板的叠层印制板的层排列也是有原则的，合理的排列各层对印制板的抗干扰能力十分有益。
第一，将电源平面与地平面相邻，这样可以形成耦合电容，并与电路板上的去耦电容一起降低电源平面的阻抗，同时获得较宽的滤波效果；第二，参考面的选择应优选地平面电源；第三，相邻层的关键信号不跨分割区；第四，相邻层走线时，最好是形成垂直。
军工电子设备电磁兼容性的试验标准和达标技术关键词：GJBI51A－97标准；电磁兼容性;电磁干扰；受测试设备；屏蔽；滤波0 引言近20年来,军工电子设备对于电磁工作环境的兼容性能日益受到重视。
EMC (Electro Magnetic Compatibility)不仅与温度、湿度、振动等并列成为考核军工设备环境适应能力的重要指标,而且对某些军工电子设备来讲，电磁兼容性更是提到了所有各种环境要求中最重要的位置。
这是因为现代军工装备的电子化程度大幅度提高后，军工电子设备的功率谱和频率谱不断向高端和低端两个方向延伸，军工电子设备在海、陆、空各种平台上的安装密集度也大幅增加，导致各电子设备相互之间的电磁干扰(EMI，Electro-Magnetic Interference)问题越来越突出。
因此，要求军工电子设备必须具有规定的电磁兼容能力已成为从事设备设计、生产、使用有关各方的共识。
为了考核军工电子设备的EMC性能,几乎所有的军工电子设备都要求必须通过国家军用标准规定的电磁兼容性试验测试.因此，近年来有关军工电子设备电磁兼容性的试验标准和达标技术受到了前所未有的关注.与其他环境条件的考核要求不同，“电磁兼容性”的检验不仅要考核设备对电磁环境的适应能力，还要考核该设备的存在是否会造成不利于容纳其他设备正常工作的电磁环境.因此，电磁兼容性试验是双向性的试验，受测试设备（EUT,equipment under test)必须在承受外部电磁干扰和不对外产生电磁干扰两方面同时达标才算合格。
又因为电磁信号能够通过电路传导和空间辐射两种途径产生效应，所以，为使军工电子设备能够在电磁兼容性试验中达标,必须在设备的电子电气系统和机械结构系统两方面协调采取措施。
这些因素决定了电磁兼容性试验相对其他的例行环境试验来说更为复杂，达标也更不容易。
对从事军工电子设备电磁兼容性设计和试验的人员来说，除了要掌握与设备有关的专业知识和必不可少的电磁学、电子学、电工学方面的基础知识以及有关材料科学和结构设计方面的知识外，还必须熟悉有关电磁兼容性试验的军用标准，并尽可能详细地了解各项试验的物理含义及对试验测试的要求等方面的内容。

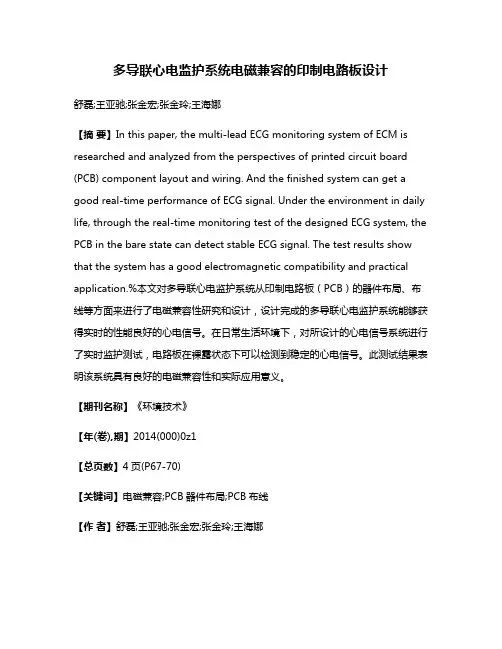

多导联心电监护系统电磁兼容的印制电路板设计舒磊;王亚驰;张金宏;张金玲;王海娜【摘要】In this paper, the multi-lead ECG monitoring system of ECM is researched and analyzed from the perspectives of printed circuit board (PCB) component layout and wiring. And the finished system can get a good real-time performance of ECG signal. Under the environment in daily life, through the real-time monitoring test of the designed ECG system, the PCB in the bare state can detect stable ECG signal. The test results show that the system has a good electromagnetic compatibility and practical application.%本文对多导联心电监护系统从印制电路板（PCB）的器件布局、布线等方面来进行了电磁兼容性研究和设计，设计完成的多导联心电监护系统能够获得实时的性能良好的心电信号。
