RS232的作用

RS-232作用和特点一、RS-232的历史和作用在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口(又称EIARS- 232-C)是目前最常用的一种串行通讯接口。

(RS-232-C中的-C只不过表示RS- 232的版本，所以与RS-232简称是一样的)它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准该标准规定采用一个25个脚的DB-25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

后来IBM的PC机将RS232简化成了DB- 9连接器，从而成为事实标准。

而工业控制的RS-232口一般只使用RXD、TXD、GND三条线。

二、RS-232接口的电气特征在RS-232-C中任何一条信号线的电压均为负逻辑关系。

即：逻辑1为-3到- 15V;逻辑0为+3到+15V。

(RS-232-C最常用的9条引线的信号内容如下所示) DB-9123456789DB-2583220764522定义DCDRXDTXDDTRGNDDSRRTDCTSRI三、RS-232接口的物理结构RS-232-C接口连接器一般使用型号为DB-9插头座，通常插头在DCE端，插座在DTE端。

PC机的RS-232口为9芯针插座。

一些设备与PC机连接的RS-232接口，因为不使用对方的传送控制信号，只需要三条接口线，即发送数据TXD、接收数据RXD和信号地GND。

RS-232传输线采用屏蔽双绞线。

rs232协议标准RS232协议标准。

RS232是一种串行通信协议，用于在数据通信设备之间进行数据传输。

它是由美国电子工业协会（EIA）制定的一种标准，用于定义计算机和外部设备之间的通信接口。

RS232协议标准在计算机和外部设备之间的通信中发挥着重要作用，本文将对其进行详细介绍。

首先，RS232协议标准定义了通信设备之间的物理连接和电气特性。

它规定了通信设备之间的连接方式，包括连接线的引脚分配、传输速率、数据位、停止位、奇偶校验等参数。

这些规定保证了不同设备之间的兼容性，使它们能够进行可靠的数据传输。

其次，RS232协议标准还规定了通信设备之间的数据格式和控制信号。

它定义了数据的传输格式，包括起始位、数据位、停止位和奇偶校验位等，以及控制信号的使用方式，如数据就绪、数据发送、数据接收、数据结束等。

这些规定确保了数据在通信设备之间的正确传输和解释。

此外，RS232协议标准还定义了通信设备之间的通信协议。

它规定了通信设备之间的数据交换方式，包括同步传输和异步传输两种方式。

在同步传输中，数据以恒定的速率进行传输，而在异步传输中，数据以不定时的方式进行传输。

这些规定使不同通信设备能够根据自身的特性进行数据交换，从而实现了灵活的通信方式。

最后，RS232协议标准还规定了通信设备之间的控制和错误检测方式。

它定义了通信设备之间的控制信号，用于控制数据的传输和接收。

同时，它还定义了错误检测和纠正的方式，以确保数据在传输过程中的完整性和准确性。

总之，RS232协议标准在计算机和外部设备之间的通信中起着至关重要的作用。

它定义了通信设备之间的物理连接、数据格式、控制信号、通信协议和错误检测方式，保证了它们能够进行可靠的数据传输。

因此，了解和遵守RS232协议标准对于计算机和外部设备之间的通信至关重要。

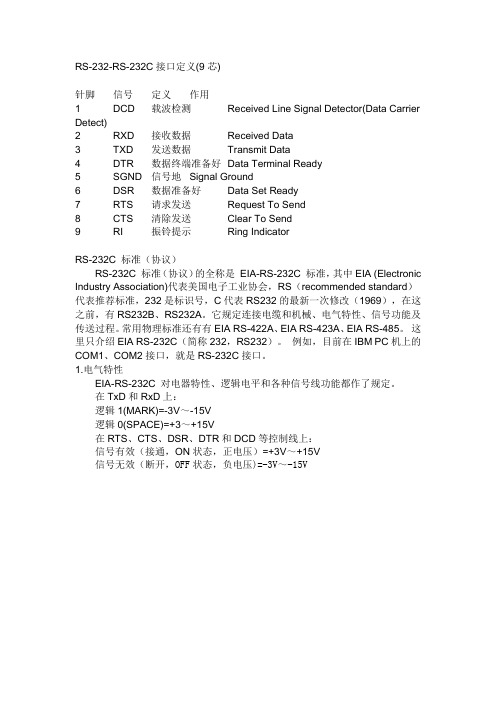

RS-232-RS-232C接口定义(9芯)针脚信号定义作用1 DCD 载波检测Received Line Signal Detector(Data Carrier Detect)2 RXD 接收数据Received Data3 TXD 发送数据Transmit Data4 DTR 数据终端准备好Data Terminal Ready5 SGND 信号地Signal Ground6 DSR 数据准备好Data Set Ready7 RTS 请求发送Request To Send8 CTS 清除发送Clear To Send9 RI 振铃提示Ring IndicatorRS-232C 标准（协议）RS-232C 标准（协议）的全称是EIA-RS-232C 标准，其中EIA (Electronic Industry Association)代表美国电子工业协会，RS（recommended standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。

它规定连接电缆和机械、电气特性、信号功能及传送过程。

常用物理标准还有有EIA RS-422A、EIA RS-423A、EIA RS-485。

这里只介绍EIA RS-232C（简称232，RS232）。

例如，目前在IBM PC机上的COM1、COM2接口，就是RS-232C接口。

1.电气特性EIA-RS-232C 对电器特性、逻辑电平和各种信号线功能都作了规定。

在TxD和RxD上：逻辑1(MARK)=-3V～-15V逻辑0(SPACE)=+3～+15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）=+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V。

rs232 接口是什么，rs232 接口特点和作用
一般的电子产品上面都会有一些接口，像我们的电脑就会有网线的接口，USB 接口，耳机的接口。

对于我们的智能手机来说，就会有充电接口，耳机接口，甚至有的手机还有麦克风的接口。

不过今天小编就跟大家讨论的并不是以上的接口，而是一个陌生的名词rs232 接口，那幺究竟这个rs232 接口是什幺，又有什幺用呢。

rs232 接口是什幺
RS-232 接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。

它被广泛用于计算机串行接口外设连接。

连接电缆和机械、电气特性、信号功能及传送过程。

RS232 接口特点
RS-232 是现在主流的串行通信接口之一。

由于RS232 接口标准出现。

《数控技术与编程》试卷二一、选择题：1．进给伺服系统对（ d ）不产生影响。

A．进给速度B．运动位置C．加工精度D．主轴转速2．在开环控制的数控机床上，一般采用（d ）。

A．小惯量直流电动机B．大惯量直流电动机C．交流伺服电动机D．步进电动机3．FAUNC数控系统的制造商是（ a ）。

A．日本B．德国C．美国D．中国4．（b ）是标准坐标系规定的原则。

A．工件相对于刀具运动B．刀具相对于工件运动C．工件与刀具均为运动D．刀具与工件均不运动5．指令字G96、G97后面的转速的单位分别为（a ）。

A．m/min，r/min B．r/min，m/min C．m/min，m/min D．r/min，r/min6．刀具指令T1002表示（c ）。

A．刀号为1，补偿号为002 B．刀号为100，补偿号为2 C．刀号为10，补偿号为02 D．刀号为1002，补偿号为07．不使用G41、G42刀尖圆弧半径补偿时，对（ a ）的尺寸与形状没有影响。

A．圆柱面与端面B．凸圆弧与凹圆弧C．圆柱面与锥面D．圆弧面与锥面8．在镜像加工时，第Ⅰ象限的顺圆G02圆弧，到了其他象限为（a ）。

A．Ⅱ、Ⅲ为顺圆，Ⅳ为逆圆B．Ⅱ、Ⅳ为顺圆，Ⅲ为逆圆C．Ⅱ、Ⅳ为逆圆，Ⅲ为顺圆D．Ⅱ、Ⅲ为逆圆，Ⅳ为顺圆9．步进电动机的转速可通过改变电动机的（a ）而实现。

A．脉冲频率B．脉冲速度C．通电顺序D．电压11．数控机床的种类很多，如果按加工轨迹可分为（b ）A．二轴控制和连续控制B．点位控制、直线控制和连续控制C．三轴控制和多轴控制D．开环控制和闭环控制12．数控机床加工调试中遇到问题想停机应先停止（）。

A．冷却液B．主运动C．进给运动D．辅助运动13．数控车床编程时，以下（b ）指令是正确的。

A．G0 S B．G41 X Z C．G40 G0 Z D．G42 G00 X Z 14．车床主轴锥孔中心线和尾座顶尖套锥孔中心线对拖板移动的不等高误差，允许（）。

rs232 通信原理RS232通信原理是一种串行通信协议，用于在计算机及外设之间进行数据传输。

其通信原理基于两个基本概念：数据位和波特率。

首先，数据位是指在每个数据字节中传输的二进制位数。

RS232通信协议中的数据位可以是5位、6位、7位或8位，其中8位是最常用的。

数据位数的选择取决于所传输的数据量和精确度要求。

其次，波特率指的是数据传输的速率，即每秒钟传输的位数。

RS232通信协议中常用的波特率包括9600bps、19200bps和115200bps等。

选择合适的波特率要根据设备之间的数据传输要求和通信距离来确定。

RS232通信原理中，数据的传输是通过发送方将二进制数据转换为电压信号，并通过串行线路进行传输。

接收方则将接收到的电压信号转换为二进制数据。

通信双方需要事先约定好数据位、波特率和其他协议参数，以确保数据能够正确传输和解析。

通信的开始和结束由起始位和停止位确定。

起始位是一个逻辑低电平，用于通知接收方数据的传输将要开始。

停止位是一个逻辑高电平，用于表示数据传输已经结束。

起始位和停止位的长度可以根据需求进行设置。

此外，RS232通信原理还包括奇偶校验位的概念。

奇偶校验位用于检测数据传输中的错误。

发送方会根据要传输的数据计算奇偶校验位，并将其添加到数据中一起传输。

接收方则根据接收到的数据和奇偶校验位进行校验，以确保数据的正确性。

总结来说，RS232通信原理涉及数据位、波特率、起始位、停止位和奇偶校验位等概念。

通过约定好的协议参数和电压信号的传输，可以实现计算机与外设之间的可靠数据传输。

RS-232通信协议是一种广泛使用的串行通信标准，它定义了计算机和数据终端设备（DTE）之间的物理接口。

起始位是RS-232通信协议中的一个重要组成部分，它在数据传输过程中起到了关键的作用。

在RS-232通信协议中，起始位是一个逻辑“0”信号，用于表示一个数据帧的开始。

当DTE 设备准备好发送数据时，它会将数据线从高电平切换到低电平，从而产生一个起始位。

这个起始位被接收方的设备检测到后，它会知道一个新的数据帧已经开始传输。

起始位的长度可以是5、6或7个比特，具体取决于通信双方的约定。

在大多数情况下，起始位的长度为8个比特，即一个完整的字节。

这意味着，当DTE设备发送一个起始位时，它会持续一段时间（例如10毫秒），然后切换到高电平。

接收方的设备会在这个时间段内检测到起始位，并开始准备接收后续的数据。

起始位的存在使得RS-232通信协议能够有效地处理数据的同步和传输问题。

在没有起始位的情况下，接收方的设备可能会将连续的低电平信号误认为是数据的一部分，从而导致数据的丢失或错误。

通过引入起始位，RS-232通信协议确保了每个数据帧的开始都能被准确地识别和处理。

除了起始位之外，RS-232通信协议还定义了其他一些重要的信号和参数，如停止位、奇偶校验位、波特率等。

这些信号和参数共同构成了一个完整的串行通信系统，使得不同类型的设备能够通过串行接口进行可靠的数据传输。

总之，起始位是RS-232通信协议中的一个关键组成部分，它在数据传输过程中起到了重要的作用。

通过引入起始位，RS-232通信协议能够有效地处理数据的同步和传输问题，确保了每个数据帧的开始都能被准确地识别和处理。

选择题1、数控机床的组成部分包括( B )A．输入输出装置、光电阅读机、PLC 装置、伺服系统、多级齿轮变速系统、刀库B．输入输出装置、 CNC 装置、伺服系统、位置反馈系统、机械部件C．输入输出装置、 PLC 装置、伺服系统、开环控制系统、机械部件D．输入输出装置、 CNC 装置、多级齿轮变速系统、位置反馈系统、刀库2、计算机数控系统的优点不包括 ( C )A．利用软件灵活改变数控系统功能，柔性高B．充分利用计算机技术及其外围设备增强数控系统功能C．数控系统功能靠硬件实现，可靠性高D．系统性能价格比高，经济性好3、机床数控系统是一种 ( C )A．速度控制系统B．电流控制系统 C．位置控制系统 D ．压力控制系统4、半闭环控制系统的传感器装在 ( A )A．电机轴或丝杠轴端B．机床工作台上 C．刀具主轴上D．工件主轴上5、步进电动机多相通电可以 ( A )A．减小步距角B．增大步距角 C．提高电动机转速 D ．往往能提高输出转矩6、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为 1000 个，若不采用细分技术则机床位移量为 (C)A．0.1mm B．1mm C．10mm D ．100mm7、所谓开环的数控伺服系统是指只有 ( B )A．测量实际位置输出的反馈通道B．从指令位置输入到位置输出的前向通道C．开放的数控指令D．位置检测元件8、FANUC 0i 系列数控系统操作面板上用来显示图形的功能键为（ C ）。

A PRGRMB OPR/ALARMC AUX/GRAPHD OFFSET9．数控系统所规定的最小设定单位就是（ C ）。

A 数控机床的运动精度B机床的加工精度C脉冲当量 D数控机床的传动精度10、通常数控系统除了直线插补外，还有（ B ）。

A 正弦插补B圆弧插补C抛物线插补 D 多义线插补1、数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的（ C ）。

rs232电平标准RS232电平标准。

RS232是一种串行通信协议，常用于计算机和外部设备之间的数据传输。

在RS232通信中，电平标准起着至关重要的作用。

本文将介绍RS232电平标准的相关知识，以帮助读者更好地理解和应用RS232通信。

首先，RS232通信使用的电平标准为正负12V。

这意味着逻辑高电平为-12V，逻辑低电平为+12V。

这种电平标准的选择是为了提高抗干扰能力，使得RS232通信可以在较差的环境下稳定工作。

其次，RS232通信中的电平标准还包括起始位、数据位、停止位和校验位。

起始位始终为逻辑高电平，用于指示数据传输的开始；数据位用于传输实际的数据信息；停止位用于指示数据传输的结束；校验位用于检测数据传输过程中的错误。

这些电平标准的设定可以有效地保证数据的可靠传输。

此外，RS232通信还需要考虑数据的波特率。

波特率是指每秒钟传输的比特数，常见的波特率包括9600、19200、38400等。

在RS232通信中，发送端和接收端的波特率必须相同，否则数据传输会出现错误。

因此，波特率也是RS232通信中的重要电平标准之一。

在实际应用中，RS232通信中的电平标准需要严格遵守，以确保数据的可靠传输。

在连接RS232设备时，必须正确连接正负12V的电平信号，并且设置正确的起始位、数据位、停止位和校验位。

此外，还需要注意波特率的设置，以保证发送端和接收端的一致性。

总之，RS232电平标准是RS232通信中至关重要的一部分。

通过本文的介绍，相信读者对RS232电平标准有了更清晰的认识，能够更好地理解和应用RS232通信。

希望本文能够帮助读者更好地掌握RS232通信中的电平标准，从而更好地应用于实际工程中。

RS232通信原理是一种基于电压变化的异步串行通信方式。

以下是其主要的通信原理和特点：
传输方式：RS232使用一对传输线（发送线和接收线）通过发送和接收电信号来传输数据。

发送线负责将数据位从计算机发送到外部设备，而接收线则负责将数据位从外部设备发送到计算机。

电平表示：在RS232通信中，逻辑1和逻辑0是通过不同的电压电平来表示的。

通常，正电压表示逻辑0，负电压表示逻辑1。

但需要注意的是，有些设备可能采用相反的电平表示方式。

数据帧格式：RS232通信将数据划分为数据帧进行传输。

每个数据帧包括一个起始位、数据位、校验位和停止位。

起始位用于指示数据的开始，数据位是实际传输的数据，校验位用于验证数据的准确性，停止位用于指示数据的结束。

异步通信：RS232通信是异步的，这意味着发送方和接收方没有共同的时钟信号来同步数据传输。

相反，它们依赖于数据帧中的起始位和停止位来识别每个字节的边界。

电气特性：为了使RS232通信正常工作，发送方和接收方的电气特性需要匹配。

这包括电压范围、驱动能力和接收灵敏度等方面。

电缆和连接器：RS232通信使用满足一定要求的电缆和连接器来确保数据的传输质量和稳定性。

常见的RS232电缆类型包括DB9和DB25等。

总的来说，RS232通信原理基于电压的变化，通过发送和接收电信号来传输数据。

它具有简单、可靠、低成本等优点，在计算机与外部设备之间的通信中得到了广泛应用。

然而，随着技术的发展，RS232通信已经逐渐被更高速、更稳定的通信方式所取代，如USB、Ethernet等。
